E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 1294907

Опубликовано: 07.03.1987

Авторы: Пономарев, Сорокин, Телешев, Федосеев

МПК: E02D 1/00

Метки: грунта, испытания, стенки, упором, штампом, шурфа

...предприятие, г. Ужгород, ул. Проектная, 4 1 12949Изобретение относится к строительству и может быть использовано для инженерно-геологических исследований грунтов основания зданий и сооружений. 5Целью изобретения является увели.чение количества испытаний грунта на одном горизонте и снижение металлоемкостиНа чертеже показано устройство, Ю общий вид.Устройство включает штамп 1, гидродомкрат 2, соединительную штангу 3 и распорное приспособление, содержащую опорную балку 4, разновеликие 15 тяги 5-7, причем последние с винтовыми домкратами 8, и опорные площадки 9. Тяги 5-7 соединены с опорной бал" кой 4 и опорными площадками 9 шарнирно и образуют треугольные несиммет 20 ричные пространственные фермы. Устройство работает...

Номер патента: 1294908

Опубликовано: 07.03.1987

Авторы: Гребешев, Мамзелев, Милашин, Морозов, Мотовилов, Остюков, Сторожев, Тишкин

МПК: E02D 1/00

Метки: грунтов, исследования, мерзлых

...емкости разрушения грунта Е по разрезу скважины.Далее в пробуренную скважину опускают детектор для измерения уровня естественной радиоактивности по всей длине скважины и определяют естественную радиоактивность Б. Затем осуществляют измерение влажности грунта 35 с помощью радиоизотопного прибора.В последнюю очередь прибор регистрации параметров соединяют с прибором для измерения температуры, который также опускают в скважину и фиксиру ют изменения по длине скважины температуры грунта с., Значение ЯопреОделяют предварительно на месте производства работ в ящике с песком, содержащем не более 2 Х глинистой фрак ции еЕ/ЕКй.1с( / н) 2 м/ г где Иу - показатель естественной р/ак тивности грунта,.имп./с(мР/ч);Е - удельная энергоемкость...

Номер патента: 1294909

Опубликовано: 07.03.1987

Авторы: Бабин, Елизарьев, Спектор, Шакиров

МПК: E02D 3/12

Метки: грунта, закрепления

...подают гранулированный полиэтилен, в качестве которого используют полиэтилен низкой плотности. После тщательного перемешивания всех компонентов полу ченную массу подвергают термообработке, например, за счет сжигания газообразного или жидкого топлива. Температура прогрева смеси составляет 200- 250 С, при этом прогрев смеси при температуре ниже 200 С не обеспечивает достижения высокой прочности груно та, а температура выше 250 С вызывает выгорание вяжущего и закрепление грунта не происходит. Время термооб работки зависит от мощности теплового источника, объема смеси, ее теплопроводности и назначается из расчета полного расплавления гранул полиэтилена. 35Соотношение гудрона и гаэойля в органическом связующем, равное 3:1, выбирают исходя...

Номер патента: 1294910

Опубликовано: 07.03.1987

Авторы: Мельников, Нестеров, Осипов

МПК: E02D 3/10, E02D 3/12

Метки: грунта, зданий, лессового, массива, основании, просадочного, сооружений, улучшения

...плит, соединенных арматурой 8, и уложенного между плитами уплотненного грунта 9.Уплотнение слоя грунта 9 может бытьпроведено аналогично уплотнению массива с образованием уплотненных 4 иупрочненных 5 зон,П р и м е р. В массиве просадочного лессового грунта глубиной 24 мпроведено уплотнение участка размером в плане 30 х 30 м. После уплотнения поверхностного слоя грунта иукладки распределительной плиты бурят скважины по сетке 4 х 4 м на глубину 24 м. Снизу вверх по интерваламглубины 24, 18, 12, 6 и 3 м проводятнагнетание лессовой пульпы с содержанием грунта 15 и 307, Первоначальноедавление нагнетания - 2-4 ИПа. Через7 сут после нагнетания пульпы по темже интервалам глубины проводят нагнетание цементно-песчаного раствора.Расход...

Номер патента: 1294911

Опубликовано: 07.03.1987

Автор: Кулай

МПК: E02D 5/30

Метки: грунт, погружения, свая

...связью 5 в виде горизонтальногошарнира. На участках ветвей 2 надсвязью 5 на их обращенных друг к другу граонях выполнены полуцилиндрические продольные пазы 6, днища и стенки которых образуют закрытую снизуполость. В днищах пазов б закрепленыпластины 7 и арматурные сетки 8. ЗОСпособ погружения сваи в грунтзаключается в следующем,Первоначально выполняют лидернуюскважину 9 диаметром, равным диаметру сваи, и глубиной, не превьппающей 35длину железобетонного ствола 1 сваинад связью 5. В лидерную скважину устанавливают сваю со совмещенными своими внутренними гранями на участкахсо скосами 4 вертикальными ветвями 2, 40при этом ветви 2 на участках над связью 5 находятся в разведенном положении. После этого на пластины 7 устанавливают штангу 10...

Номер патента: 1294912

Опубликовано: 07.03.1987

Автор: Скрынник

МПК: E02D 5/60

Метки: забивная, свая

...из отверстий 7. Извлечение стержня выполняется не раньше, чем нижняя кромка 16 соответствующей секции 2 коснется поверхности грунта 17, и не позже чем поверхности грунта 17 коснется стержень б. После извлечения стержня б секция 2 удерживается от перемещения вверх при забивке кулачками 4 которые, повернувшись на малый угол вокруг горизонтальной оси 3, создают в секции 2 распорное усилие. Поворот кулачков 4 происходит под действием силы трения между ними и внутренней поверхностью секции 2, причем сила трения вступает в работу немедленно после передачи на. секцию 2 силы сопротивления грунта погружению сваи. Это происходит3 129 от того, что кулачок 4, посаженный на ось 3 так, что центр его тяжести смещен в сторону оси ствола, при...

Номер патента: 1294913

Опубликовано: 07.03.1987

Авторы: Дружинин, Колчин, Окунев

МПК: E02D 7/10

Метки: гидромолот

...показано).Гидромолот работает следующКм образом,Гидромолот сбрасывается с некоторой высоты. В результате контактапоршня-ударника 5 с обрабатываемойсредой давление в полости 6 резко повышается, превысив давление в полости 7, и под действием разности этих3 12949 давлений золотник 8 перемещается в крайнее нижнее положение, вытесняя жидкость из полости 1 Очерез канал 12 на слив. Полость .7 при этом через канал 28 соединяется со сливной магистралью, канал 27 перекрывается, а полость 6 отсекается от слива путем перекрытия канала 27 боковой поверхностью золотника 8. При резком повышении давления в полости б впускной 10 клапан 15 поднимается, вытесняя жидкость иэ полости 16 через канал 26 и обратный клапан 25 в полость 4, и одновременно...

Номер патента: 1294914

Опубликовано: 07.03.1987

Авторы: Баловнев, Хмара, Хмелевский, Шатов

МПК: E02D 7/12

Метки: погружения, свай

...установка мачты 1, а такжезахват свай 15 и установка их в наголовники 11 и 12. Затем с помощью гру полнен с камерами 18 и 19 сгорания ис помощью рукоятки 20 закреплен наоси 6, которая установлена наштоке 5 поршня 4, 1 з. и. ф-ль 1,1 ил. зоподъемного механизма традиционнымобразом осуществляется подъем молота7 и сбрасывание его с некоторой высоты. При падении молота 7 он наноситудар по наголовнику 11, тем самымпогружая сваю 15, Одновременно с ударом из форсунки 16 подается топливнаясмесь в камеру 18 сгорания, а привоспламенении смеси за счет энергиигазов, молот 7 перемещается вверх и далее - в направлении наголовника 13.При прохождении молота 7 через осьсимметрии мачты 1 поршень 4 перемещается вниз камеры 3, а при приближении молота...

Номер патента: 1294915

Опубликовано: 07.03.1987

Авторы: Безверхий, Садовский, Симонов, Тяглик, Шатило

МПК: E02D 7/20

Метки: возведения, микросвайных, фундаментов

...связано тросом 12, огибающим соответствующий обводной блок 6, с механизмом 3 погружения. Траверса 4 соединена с пустотообразователем 7 ростверка гибкой связью. Устройство работает следующим образом.При помощи механизма З,погружения, 35 воздействующего на траверсу 4, производят погружение в грунт пустотообраэователей 5 микросвай, которые проходят через сквозные каналы 8 пустота" образователя 7. При упоре траверсы 4 40 в пустотообразователь 7 ростверка происходит дальнейшее совместное пог . ружеиие пустотообразователей микроточке, При извлечении устройства изгрунта осуществляется поворот пустотообразователей 5 микросвай вокругоси, в результате чего происходит на"рушение сцепления боковой поверхности пустотообразователей микросвай...

Номер патента: 1294916

Опубликовано: 07.03.1987

Авторы: Кудрявцев, Лекумович, Лучковский

МПК: E02D 27/00

Метки: фундамент

...изображен предлагаемыйфундамент.Фундамент включает плиту 1, расположенную на грунте 2, По периметру Оплиты 1 на обращенной к грунту плоскости выполнены выступы 3. Каждыйвыступ 3 имеет в поперечном сеченииформу прямоугольного треугольника,одна из вершин которого направленавниз, другая - к вертикальной осифундамента, а гипотенуза образует сгоризонтальной плоскостью плиты уголЧ = агсгдй,Высота каждого выступа 3 определяется по формулеЬ = (0,1-0,2)Ь й,где Ь - ширина плиты;Х - коэффициент трения бетона по25грунту.Выполнение выступов предлагаемымобразом приводит к тому, что векторыусилий по всей обращенной к грунту,плоскости направлены вертикальновниз, вызывая смещение частиц грунта под фундаментом в том же направлении. Образующееся...

Номер патента: 1294917

Опубликовано: 07.03.1987

Авторы: Башкиров, Журавченко

МПК: E02D 27/01

Метки: рамы, стойку, трехшарнирной, фундамент

...укладывая в котлован подпорныйблок 2, а затем опорный блок 1. Состороны вертикальной стенки блока 1оставляют полость 4 для регулирования его высотной привязки. Положениеблока 1 регулируют как заполнениемгрунтом или бетоном полости 4, так ивибродобивкой до проектного положения.35Клиновидная форма блоков, а такжевысотное положение центров масс блоков обеспечивают фундаменту плоскопараллельное перемещение.При вертикальной осадке фундамента 40оба блока работают как единое целое,При горизонтальном смещении фундамента происходит ослабление контакта(отслоение) опорного блоха 1 от грунта полости 3 и нарушается равновесие 45сил, действующих на онорнын блок 1(опорной реакции В от стойки трехшарнирной рамы, тангенциальной реакции подпорного блока...

Номер патента: 1294918

Опубликовано: 07.03.1987

Авторы: Бахолдин, Кравцов, Феофилов

МПК: E02D 27/01, E02D 3/08

Метки: основание, фундамента

...грунта короткие отдельные эл- менты перекрывают все возможные плоскости сдвига, обеспечивая за счет увеличения поверхности контакта между арматурой, которой являются отдельные элементы 4, и грунтом повышенную не- сущую способность как в вертикальномоР так и в горизонтальном направлениях и значительно снижая деформативность основания, а также его трудоемкость.Армируемый слой 3 производят в процессе формирования несущего массива из насыпного или намывного грунта. После замыва или отсыпки несущей толщи грунта до требуемого уровня одним из известных способов (гидромеханический, отсыпка) в доставляемый к месту укладки грунт вводят дозированное количество предварительно приготовленных отдельных элементов. 4918 2В случае гидромеханического...

Номер патента: 1294919

Опубликовано: 07.03.1987

Авторы: Бурин, Долинский, Нагаев, Наймарк, Пара, Путилин, Саар

МПК: E02D 27/12, E02D 27/36

Метки: здания, сооружения, фундамент

...между ней и опорным элементом 2 со стороны большей осадки устанавливают временные упоры (не показаны), которые убираются после выравнивания плиты. Кроме того, для устранения неравномерности может осуществляться более интенсивная откачка воды из полостей свай-оболочек, расположенных со стороны меньшей осадки.Поскольку величину конечной осадки плиты 3 известными методами рассчитывают только приближенно, то в процессе работы фундамента могут воэ. никнуть два случая: Фактическая величина осадки меньше или равна расчетной; Фактическая величина осадки больше расчетной.В первом случае после реализации всей осадки между плитой 3 и опорным элементом 2 остается зазор или, в пределе, они только касаются друг друга, а вся несущая способность на...

Номер патента: 1294920

Опубликовано: 07.03.1987

Автор: Жутаутас

МПК: E02D 27/44

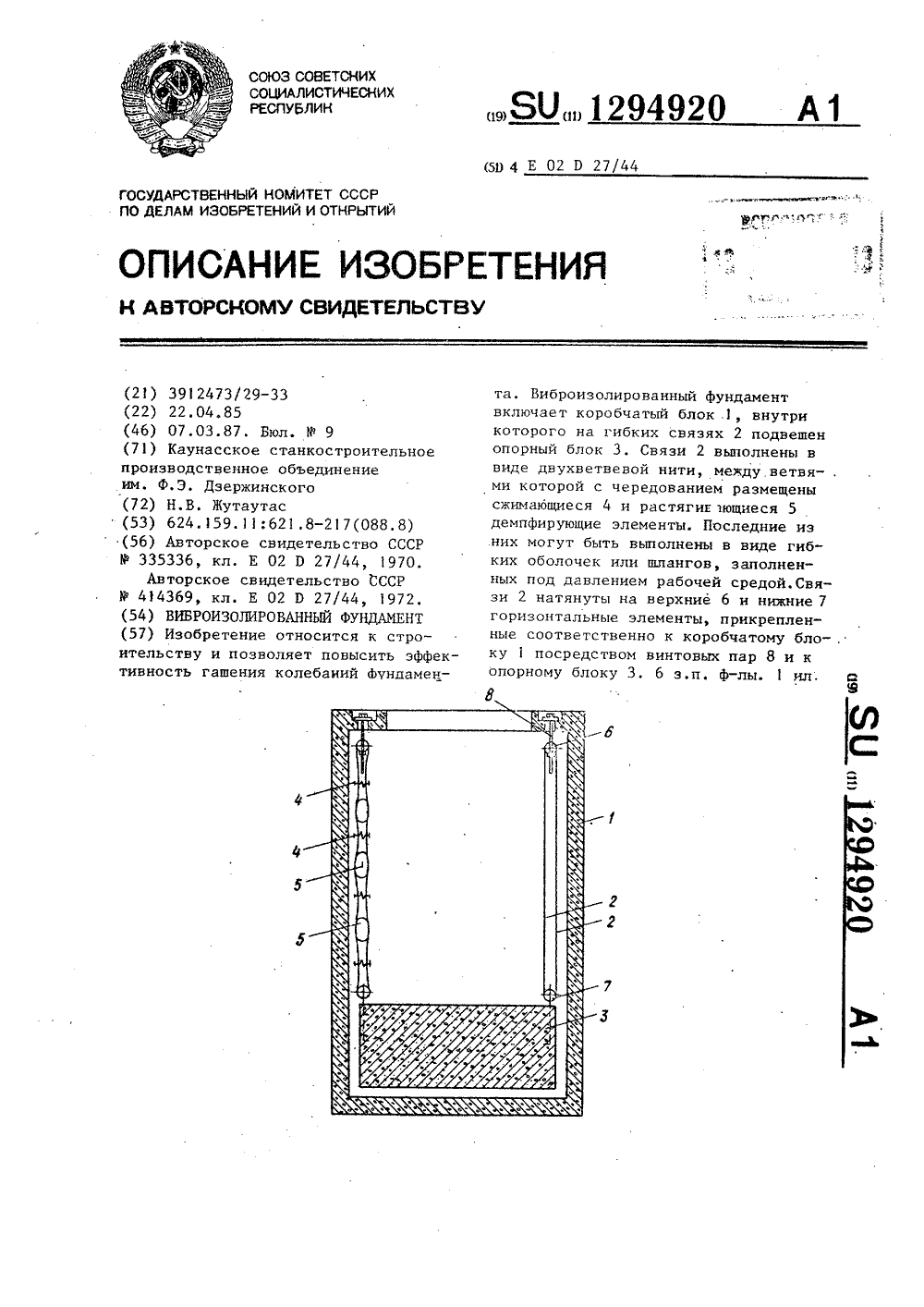

Метки: виброизолированный, фундамент

...величинукоторого можно изменять посредствомспециальной системы регулирования.Демпфирующие элементы 4 и 5 размещены по высоте связей с чередованием.Связи 2 натянуты на верхние б инижние 7 горизонтальные элементы,выполненные, например, в виде стальнойтрубы, и прикреплены соответственнок коробчатому 1 и опорному 3 блокам.Верхние горизонтальные элементы б при креплены к коробчатому блоку посредством винтовой пары 8,Фундамент приводится в рабочее положение следующим образом.После предварительного монтажа и 40выставления горизонтальных элементов 6 и 7 накладываются на них связи 3 и скрепляются ветви связей (иликонцы ветвей крепятся к элементам би 7), обеспечивая по возможности наиболее равное натяжение связей. Посредством винтовой пары 8...

Номер патента: 1294921

Опубликовано: 07.03.1987

Авторы: Джантимиров, Мороз, Немов, Стрельцов

МПК: E02D 27/48, E02D 3/08

Метки: арматурный, грунтового, основания, усиления, элемент

....в направлении от их лидирующегоконца.Усиления основания с помощью арматурных элементов осуществляют следующим образом. Устанавливают направляю щие 7 для обеспечения устойчивостиогибкого арматурного элемента, послечего начинают вдавливать арматурныйэлемент 8 известными устройствами 9,например вальцами из резины, гидродомкратами и др. При равномерномвдавливании двух полос арматурный эле.мент сохраняет в грунте прямолиней,ную форму. При достижении лидирующим концом элемента определенной отметки одна из полос фиксируется, авдавливается другая. При достижении критической силы лидирующий участок задав-, лиьаемой полосы теряет устойчивость и выпучивается, Затем производят вдавливание обеих полос в смещенном положении, что вызывает...

Номер патента: 1294922

Опубликовано: 07.03.1987

Авторы: Бельчуг, Бузенко

МПК: E02D 29/00, F16L 1/028

Метки: канал, прокладки, теплопроводов

...инская наб., д. 4/5Производственно. полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к строительству и может быть использовано при сооружении подземных каналов для прокладки теплопроводов и других коммуникаций.Целью изобретения является облегчение демонтажа при осмотре или ремонте.На чертеже изображен канал для прокладки теплопроводов, поперечный разрез.Канал состоит из лотковой нижней части 1 с днищем и стенами и перекрытия в поперечном сечении, выполненным 1-1-образной формы, днище 2 которого выполнено с уклоном к ребрам 3 для стока воды через дренажные отверстия 4, причем верхние торцы ребер 3 расположены в уровне дневной поверхности грунта 5 и снабжены монтажными петлями 6. Внутренняя полость...

Номер патента: 1296683

Опубликовано: 15.03.1987

Автор: Соколов

МПК: E02D 1/02

Метки: грунтов, двухстороннего, действия, зажимной, зондирования, патрон, статического, устройству

...деформациизажимаемой. штанги.На фиг. 1 изображено устройство, общий вид, разрез; на фиг. 2 - то же, видсбоку,Устройство содержит корпус 1, в которомна осях 2 закреплены зажимные ролики 3 1 Ои зубчатые шестерни 4, подпружиненныепружиной 5. Одна из осей снабжена рукояткой 6 для управления зажимными роликами. Позицией 7 обозначена штангазонда.Рабочие (контактные) поверхности зажимных роликов 3 выполнены в виде кольцевой расточки, имеющей в сечении (фиг. 1)форму полуокружности с равномерно изменяющимся радиусом от меньшего к большемуза полоборота ролика вокруг оси и от большего к меньшему - за другую половинуоборота.Устройство работает следующим образом,Посредством рукоятки 6 и зубчатых шестерен 4 максимально разводят рабочие...

Номер патента: 1296684

Опубликовано: 15.03.1987

Авторы: Исаев, Локтева, Манукян, Цапкова

МПК: E02D 3/12

Метки: грунта, загипсованного, закрепления

...изобретения является уменьшение выщелачивания гипса из закрепленного грунта и снижение стоимости работ.Изобретение осуществляется следующим образом.Загипсованный грунт обрабатывают ортофосфатом аммония, для чего в грунт нагие тают водный раствор его 10 - 15 Я-ной концентрации. При взаимодействии ортофосфата аммония с гипсом и поглощающим комплексом грунта образуются труднорастворимые соединения кальция, например СаНР 04 (произведение растворимости 2,7 х 10 ) или Саз(Р 04) 2 (произведение растворимости 2 х 10 ). Водный раствор ортофосфата аммония имеет низкую вязкость, малые щелоч- ность и скорость взаимодействия с гипсом, что позволяет увеличить радиус закрепления грунта при инъекционной обработке загипсованной породы, а...

Номер патента: 1296685

Опубликовано: 15.03.1987

Авторы: Першин, Прутян

МПК: E02D 5/20

Метки: возведения, грунте, стены

...его отверстие 5 ориентируют в сторону разработанной захватки, а нижнее отверстие 6 - в сторону разрабатываемой захватки.В разработанную захватку при помощи вертикально перемещающейся трубы 8 подают твердеющий раствор 9 до полного вытеснения тиксотропного раствора 2, при этом вытесненный тиксотропный раствор переливается через ребра ограничителя 4 в соседний участок траншеи 1.Затем устанавливают следующий ограничитель 4 захваток, а в первой захватке устанавливают панель 10 или арматурный каркас 11 вместе с ограничительными сетками 12, перекрывающими поперечное сечение траншеи, после чего открывают отверстия 5,6 ограничителя и методом вертикально перемещающейся трубы по длине захватки за исключением участка, заключенного между...

Номер патента: 1296686

Опубликовано: 15.03.1987

Авторы: Безверхий, Голубев, Раткевич, Шатило, Шахирев, Шуков

МПК: E02D 5/44, E02D 7/26

Метки: железобетонных, набивных, основанием, свай, уширенным

...уголкового профиля, с образованием между ними и участками поверхности трубы полостей 8. В верхней части обсадной трубы 4 выполнены окна 9 для заведения в полости 8 арматурных стержней 10. Трамбоавка 6 имеет пазы 11 под продольные элементы 7. Для подачи конструкционного материала 12 обсадная труба 4 имеет загрузочное окно 13.Установка работает следующим образом.Базовая машина 1 подъезжает к скважине и трособлочной системой 3 опускает обсадную трубу 4 в скважину, после чего в последнюю через загрузочное окно 13 подается порция конструкционного материала. Трамбовкой 6 производят трамбование конструкционного материала 12 до образования уширенного основания. При необходимости заводки арматурных стержней 10 в основание перед загрузкой...

Номер патента: 1296687

Опубликовано: 15.03.1987

Авторы: Баракан, Ерофеев, Кузнецов, Метт

МПК: E02D 7/10

Метки: погружения, свай

...7, которая содержит смонтирован ные на нижнем конце выдвижной секции 3 блоки 8, огибаемые канатом, один конец которого с помощью талрепа 9 закреплен на неподвижной секции 2, а другой конец - на нижней части погружателя 6.Для подъема погружателя 6 со сваей и для извлечения сваи предусмотрена дополнительная трособлочная система 10, содержащая в верхней части выдвижной секции 3 блоки 11, огибаемые канатом, один конец которого закреплен с помощью талрепа 12 на нижней неподвижной секции 2, а другой - на верхней части погружателя 6.Устройство работает следующим образом.При включении силового цилиндра 4 на выдвижение происходит подъем выдвижной 40 секции 3 мачты и одновременно подъем погружателя 6, который перемещается по направляющим 5 вдоль...

Номер патента: 1296688

Опубликовано: 15.03.1987

Авторы: Алексеев, Казимиров, Мирошник, Самодуров, Сиделев, Черняев

МПК: E02D 17/08

Метки: крепления, стен, траншей

...15. Для закрепления положения стоек 2 телескопические распорки 5 снабжены стопорами 20, а для закрепления положения штанг 12 и щитов 3 в рабочем и нерабочем их положении и от произвольного раскрытия щитов дополнительный фиксатор 16 снабжен стопорным пальцем 21, пропущенным в соответствующие отверстия 22 в проушинах 23 и штанги 12. Для устойчивости всей системы на стойках 2 с одной и другой стороны шарнирно закрепляются в проушинах 24, 25 съемные продольные связи 26. Прикрепление инвентарных щитов 3 осуществляется с помощью прижимных скоб 27 к опорным стойкам 28. Для спуска опалубки в траншею и ее извлечения откидные ограждающие щиты 3 и штанги 12 снабжены монтажными петлями 29, а для возможности работы с натяжными замками 14 и...

Номер патента: 1296689

Опубликовано: 15.03.1987

Авторы: Львович, Новкунский, Полуновский, Штана

МПК: E02B 3/12, E02D 17/20

Метки: защиты, земляного, откосов, размыва, сооружения

...волокнистого материала и уложенное поверх нее защитное покрытие из железобетонных плит. Однако известное устройство характеризуется большой материалоемкостью и трудоемкостью, обусловленной необходимостью тщательной планировки поверхности откоса для плотного прилегания плит к откосу и сложностью монтажа тяжелых железобетонных плит.Целью изобретения является снижение материалоемкости и сокращение трудозатрат,Указанная цель достигается тем, что в устройстве для защиты откосов земляного сооружения от размыва, включающем расположенную на поверхности откоса прослойку из гибкого волокнистого материала и уложенное поверх нее защитное покрытие, защитное покрытие выполнено решетчатым со сквозными ячейками и снабжено стержнями, расположенными в...

Номер патента: 1296897

Опубликовано: 15.03.1987

Авторы: Газиев, Морозов

МПК: E02D 1/00, G01N 3/08

Метки: горных, деформируемости, напряженном, образцов, объемном, пород, прочности, состоянии

...кубической Формы размером,например, 20 20 20 см и тщательношлифуют его грани. В местах установки индикаторов перемещений в образце выполняют углубления, в которыхэаподлицо с поверхностью грани устанавливают металлические подставкина клеевой основе. Далее определяютмодуль упругости породы по результатам испытаний ка одноосное сжатие илипо классификационным таблицам физико-механических свойств горных пород.Определив модуль упругости породыи зная размеры образца иэ имеющегося3наб ор а ст ержн ейск п одбир аю-. стержнисоответствующей длины и площади по 1296897 4вая прочности, полученная при испытаниях образца долерита. перечного сечения, исходя из усло- , Устройство содержит боковые плиты вия равенства модулей упругости поро,...

Номер патента: 1296898

Опубликовано: 15.03.1987

Авторы: Морозов, Рудометкин

МПК: E02D 1/00, G01N 3/24

Метки: грунта, прочностных, характеристик

...этапе испытания при сдвиговом перемещенииЬ, = К- ди критическое сопротивление грунта сдвигу на втором агапе испытаний ср, а на основе полученных данных рассчитывают ол внутреннего трения с и сцепле.ге С грунта по формулам; 96898л гр л р- с,агссд -г, град Р -.Р где С = в - Р Ея(, МПа.5р и м е р 1. На сдвиговом приборе одноплоскостного сдвига исследуют плотный мелкий кварцевый песокас плотностью= 1775 кг/М коэффициентом пористости 6 = 0,497 и К =0,065.На первом этапе уплотняющее давление Р, = 0,05 МПа. Модуль деформации Е этого песка при давленииР = 0,05 МПа равен 72 МПа, переме щение, до которого проводят испытание на первом этапе, 4,4% 05%После достижения заданных сдвиговых перемещений Ь сдвиговую нагрузку снижают до нуля и...

Номер патента: 1298305

Опубликовано: 23.03.1987

Авторы: Веревкин, Рыбочкин

МПК: E02D 1/00

Метки: грунта, пенетрацией, прочности

...12 с закрепленным на ней блоком 13 для троса. Консольная часть рейки 12 равна радиусу диска 9. Корпус снабжен 20 уровнем 14, рукояткой 15 и счетчиком 16 ударов.Устройство работает следующим образом.С помощью уровня 14 устройство устанавливают вертикально на исследуемый грунт. С помощью привода 7 приводят во вращение диск 9, роликовый упор 10 которого входит в контакт с нижней поверхностью консольной час ти асимметричной рейки 12, поднимая ее по направляющей 11 вверх. При этом груз 4, закрепленный на тросе 5, перекинутом через блок 13, также поднимается вверх. При прохождении 35 роликовым упором 10 верхней точки окружности его взаимодействие с асимметричной рейкой 12 прерывается, в результате чего груз 4 падает вниз и ударяет по...

Номер патента: 1298306

Опубликовано: 23.03.1987

Авторы: Микулич, Талецкий

МПК: E02D 1/00, E21C 39/00

Метки: грунтов, изотропных, коэффициентов, трансверсально, упругости

...изотропии (Х,Е), по той же методике, как и первый (Фиг.5). Коэффициент упругости С 4 определяют из отношения касательных напряжений с и упругих сдвиговых деформаций,45 2 Сд ) й+ С,Е;,) Я+ Си,Е + СцЯ;(С и, - 2 СС(бк +ЯС 4 и р йСи 3 гх йСьб охи Изобретение относится к строительству, в частности к способам опреде"ления коэффициентов упругости длягрунтов, обладающих свойствами трансверсально-изотропной среды,Коэффициентами упругости являются коэффициенты, связывающие компоненты напряжений и упругих деформаций.Цель изобретения - повышение точности определения коэффициентов упругости трансверсально-изотропныхгрунтов.На фиг.1 и 2 дана зависимость деформации образца от величины касательных напряжений при сдвиге образца в плоскости изотропии и,...

Номер патента: 1298307

Опубликовано: 23.03.1987

Авторы: Миронов, Трофимов

МПК: E02D 1/02, G01N 3/08

Метки: испытания, торфа

...либо на сжатие-расширение,когда активно работает одна пара 1прессиометров, а другая 2 работаеткак датчики перемещения или давления.При испытании на всестороннеесжатие (фиг.1) давление прикладывается одновременно ко всем четырем прессиометрам и равными ступенями.При испытании на сжатие-расширение(фиг.2) давление прикладывается только к одной паре 2 прессиометров, адругая пара 1 служит для замера перемещений (объемного расширения)объема грунта, заключенного в пространстве между четырьмя прессиометрами, или бокового давления.Для замера величины напряженногосостояния уплотненного объема торфаиспользуют известный винтолопастныйприбор 4, позволяющий легко погружать винтовой наконечник в обжатуюзону и произвести там испытание...

Номер патента: 1298308

Опубликовано: 23.03.1987

Авторы: Копылов, Фрейдин, Яровой

МПК: E02D 17/18, E21C 41/00

Метки: возведения, грунтов, насыпи, несвязных

...части на глубину до 20 смдля получения проектных отметокземляного полотна. В результатедостигнут средний .коэффициент уплотнения в пределах высоты насыпиК = 0,96 при стандарте отклоненияБ = ф 0,026; 91,5 Е отобранных образцов показали отклонение от норматива в сторону понижения не более0,02. 35 40 45 50 ВНИИПИ Заказ 867/29 Тираж 607 Подписное Произв.-полигр. пр-тие, г, Ужгород, ул. Проектная, 41 12Изобретение относится к транспортному строительству и может быть использовано для возведения земляного полотна железных и автомобильных дорог.Цель изобретения - повышение эксплуатационной устойчивости насыпиза счет достижения нормируемой плотности грунтов по всей высоте насыпи.Способ осуществляется следующимобразом,В процессе...

Номер патента: 1300090

Опубликовано: 30.03.1987

Авторы: Ананьев, Тищенко, Чернышев

МПК: E02D 1/00

Метки: грунте, деформаций, напряжений

...этом в нерабочем положении в процессе погружения в скважину опорные тензоэлементы 4 и мессдоэа 3 находятся внутри корпуса 1 н не выступают за его боковую поверхность. Глубину погружения определяют по отметке, заранее сделанной на установочной штанге 12. Устанавливают торцовый ключ 18 на головку винта 6 механизма внедрения и, поворачивая его, внедряют в грунт тензоэлементы 4 и мессдозу 3 до упора анкера 2 в корпус 1. При этом вращательное движение винта 6 преобразуется с помощью рычага 7 и шатуна 8 в поступательное перемещение анкера 2 в направляющих 9. Опорные тензоэлементы 4 и мессдоза 3 выходят за пределы корпуса 1 через отверстия в его боковой поверхности обеспечивая в7рабочем положении надежный механический контакт с исследуемым...
