Номер патента: 1008351

Опубликовано: 30.03.1983

Автор: Семенов

МПК: E02D 1/00

Метки: грунта, сдвигу, сопротивления

...трубчатый разом.корпус со спиральными лентами, раз- При вращении шнека буровЫм станкоммещенную в нем камеру давления иэ ленты 2 и 9 затягивают измерительнуюэластичной оболочки, защитный кожух, часть устройства в грунт, Грунт,уложенный по спирали винтов, источ- находящийся вне трубы, делится на неник давления и измерительные при- сколько витых полос. Каждая из поспособления 2), лос противоположной от трубы стороНедостатками данного устройства ной вначале не отделена от массива,являются низкая точность измерения . При достижении измерительных сдвиго"характеристик грунта и невозможность ЗО вых лент на полосы грунта со сторополучения его сдвиговых характерис- ны трубы прикладывается обжимающаятик. нагрузка посредством эластичныхцель...

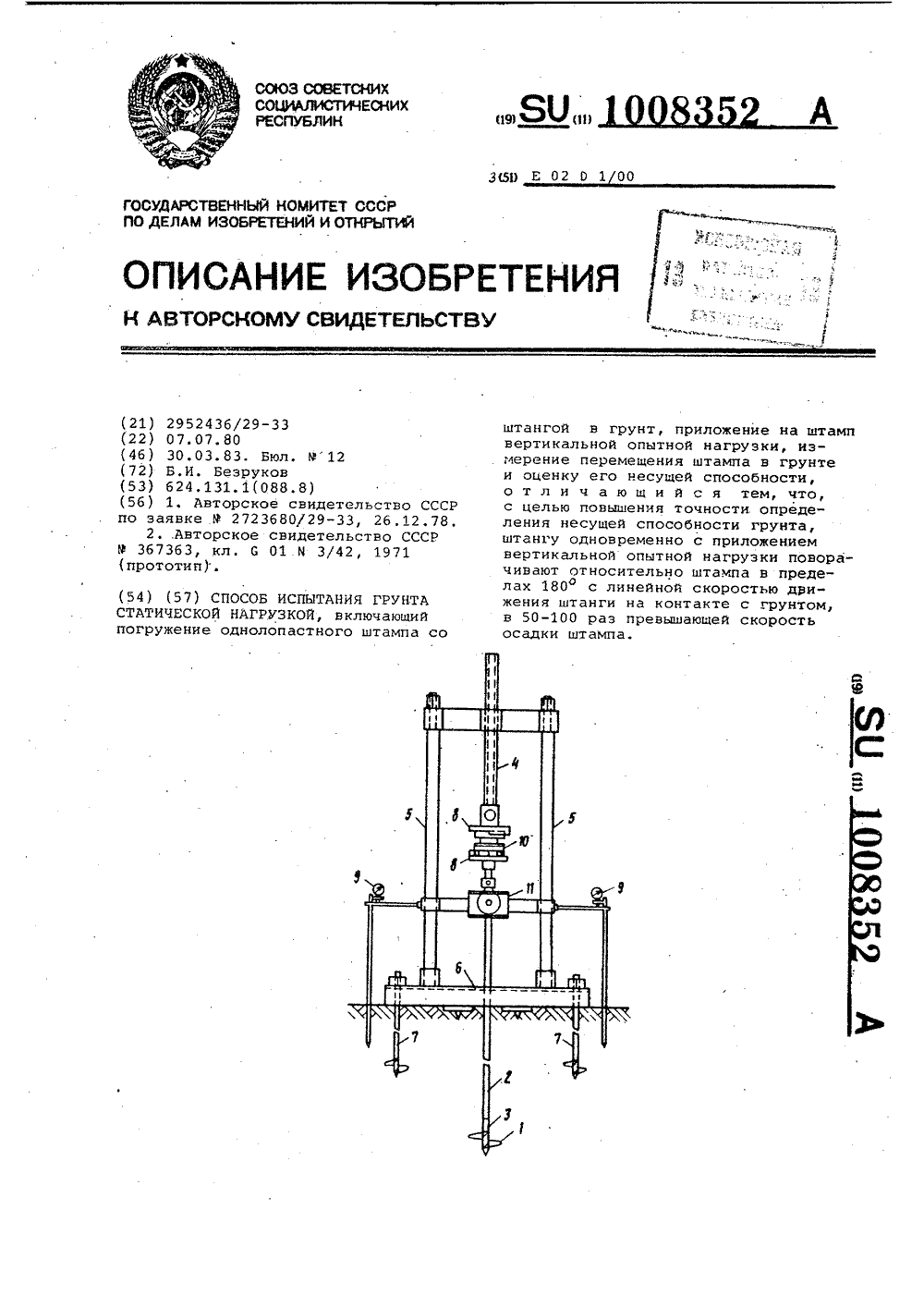

Номер патента: 1008352

Опубликовано: 30.03.1983

Автор: Безруков

МПК: E02D 1/00

Метки: грунта, испытания, нагрузкой, статической

...штампа соштангой в грунт, приложение на штампвертикальной опытной нагрузки,измерение перемещения штампа в грунте и оценку его несущей способности 21 .Недостатком этого способа является низкая точность определениянесущей способности грунта из-за наличия трения между грунтом и штангой.Цель изобретения - повышение точ-,ности определения несущей способности грунта. Поставленная цель достигается тем, что согласно способу испытания грунта, включающему погружение одно- лопастного штампа со штангой в грунт, приложение на штамп вертикальной опытной нагрузки, измерение перемещения штампа в грунте и оценку его несущей способности, штангу одновременно с приложением вертикальной опытной нагрузки поворачивают относительно штампа в пределах 180 с...

Номер патента: 1008353

Опубликовано: 30.03.1983

Авторы: Гимпельсон, Долгов

МПК: E02D 1/00

Метки: грунта, прочностных, свойств

...определения прочностныхсвойств грунта осуществляется следующим образом.На защищенный забой скважины наштанге 1 (фиг. 1) опускают корпус 2с крыльчаткой 3 (фиг, 2). Корпус 2задавливают в грунт на высоту крыльчатки, При помощи грузов б (фиг. 1).,помещенных на грузовую платформусоздают первую ступень нормальнойнагрузки, при которой в случае консолидированного среза делают выдержКу,При помощи поворотного 8 и силового 7 рычагов производят первоначальное вращение корпуса 2 с крыльчаткой. 3 и фиксируют по динамометру 9две величины вращающей силы: однумаксимальную, соответствующую первому максимальному крутящему моментувторую -минимальную, соответствующую установившемуся крутящему моменту И;,В случае необходимости определения структурного...

Номер патента: 1008354

Опубликовано: 30.03.1983

Авторы: Калачев, Филимонов

МПК: E02D 1/02

Метки: компрессионный, прибор

...расчетной, в связис чем точность получаемых результатов невелика,Наиболее близким к предлагаемомупо технической сущности: и достигае"мому результату является компрессионный прибор, включающий поддон, корпус с кольцом для образца грунта иштампом, измерительные мессуры (2 .Недостатком данного устройстватакже является жесткость грунтовогостакана по высоте, приводящая к 30компенсации некоторой части расчетнойнагрузки, передаваемой на штамп впроцессе опыта иэ-за трения грунта ожесткие стенки стакана. Кроме того,из-за равенства площадей штампа иобразца грунта происходит частоеэаклинивание штампа в грунтовом стакане, в результате чего еще некотораячасть расчетной нагрузки не передается на образец грунта. Следствием этого является низкая...

Номер патента: 1008355

Опубликовано: 30.03.1983

Автор: Штыров

МПК: E02D 9/00

Метки: голов, разрушения, свай

...фиг. 2 - разрез Л-А нафиг. 1.Устройство содержит охватывающийхомут 1 с электронагревателем 2,установленный на свае 3 через клинообразные направляющие 4 и режущиезубья 5, причем последние связаныс клинообразными направляющими через Т"образные пазы 6 и имеют возможность перемещения относительноодин другого в направлении оси сваи.Устройство работает следующимобразом, 40Хомут 1 надевают на сваю 3 науровне ее границы разрушения,В.промежутки между сваей 3 ихомутом 1 вставляют клинообразныенаправляющие 4 таким образом, чтобы режущие зубья 5 и хомут 1 находились в одной плоскости. Это достигается тем, что зубья 5 перемещаются в пазах 6 направляющих 4вдоль оси сваи 3 посредством ихХ-образного соединения. Вследствиенекоторого расклинивающего...

Номер патента: 1008356

Опубликовано: 30.03.1983

Автор: Волосяный

МПК: E02D 27/01

Метки: фундамент

...под центральнойчастью подошвы блока необходимыустановка опалубки и тщательное выравнивание верхней плоскости дляобеспечения надлежащего контакта сподошвой блока, что усложняет возведение Фундамента,Цель изобретения - упрощениевозведения Фундамента.Поставленная цель достигаетсятем, что в Фундаменте, включающемблок, размещенный на подготовке,жесткость которой под центральнойчастью подошвы блока превышает еежесткость по периферии, подготовкапо всей площади выполнена из одногоматериала, а центральная часть подошвы блока выполнена с выступами.На чертеже изображен предлагае-.мый Фундамент, поперечный разрез.фундамент включает блой 1, размещенный на подготовке 2, выполненной на всей площади из одного материала, например крупного песка.Подошва...

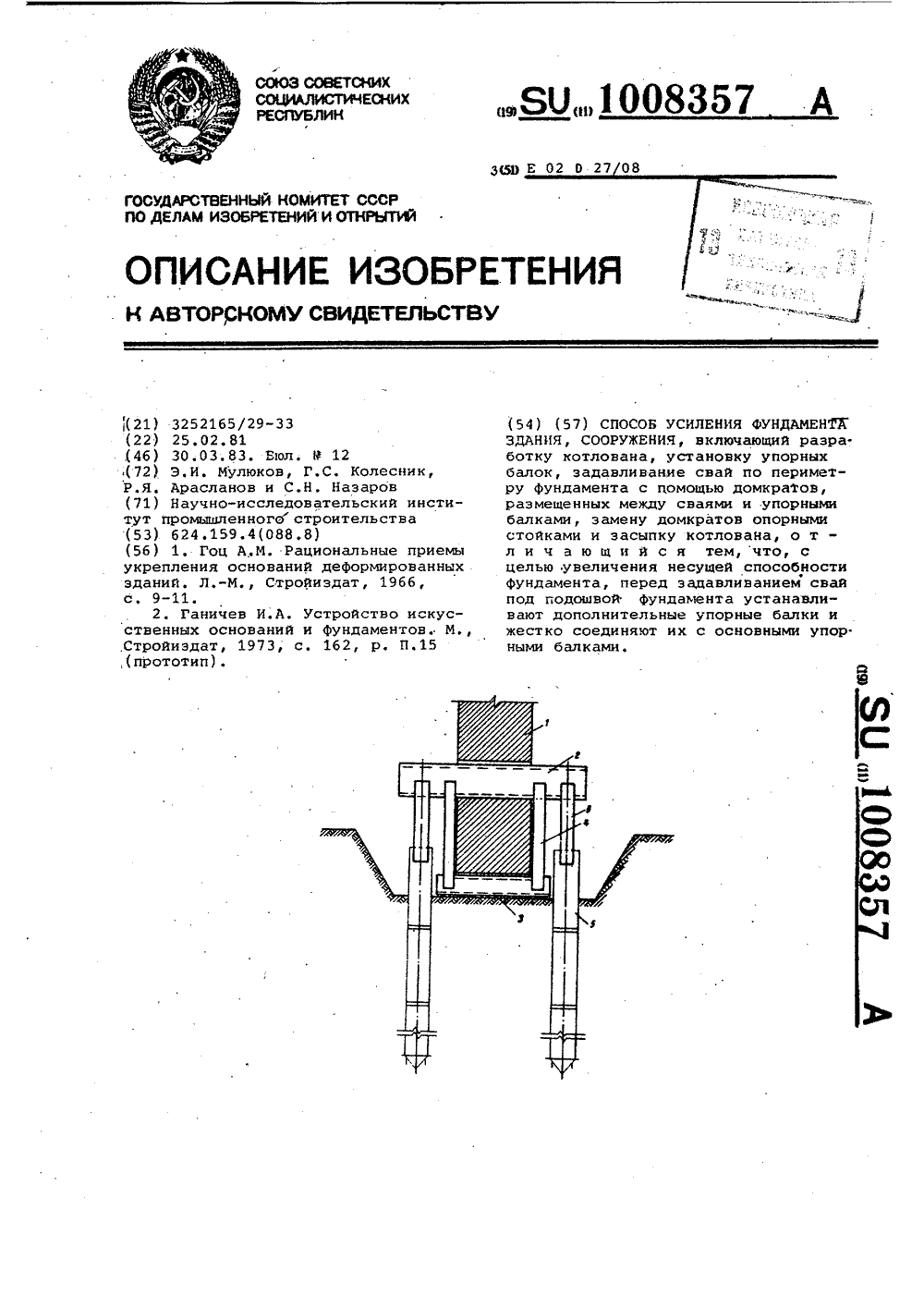

Номер патента: 1008357

Опубликовано: 30.03.1983

Авторы: Арасланов, Колесник, Мулюков, Назаров

МПК: E02D 27/08

Метки: здания, сооружения, усиления, фундамента

...А. Ворович Техред А.Ач Е. ПалагинКорректор А. Дэлтко Заказ 2288/40 Тираж 671 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Цель изобретения - увеличение несущей способности фундамента,Указанная цель достигае. "л тем, что согласно способу усиления фундамента здания, сооружения, включающем разработку котлована, установку упорных балок, задавливание свай по периметру фундамента с помощью домкратов, размещенных между сваями и упорными балками, замену домкратов опорными стойками и засыпку котлована, перед задавливанием свай под1подошвой фундамента устанавливают дополнительные упорные балки и жестко соединяют их с...

Номер патента: 1008358

Опубликовано: 30.03.1983

Авторы: Басин, Саенко, Шнеер, Шпинев

МПК: E02D 27/34

Метки: возводимого, грунте, здания, неравномерно, оседающем, сооружения, фундамент

...размещенных между выступами, причем диаметр винто воЯ полости каждого шнека увеличивадтся в направлении удаления сыпучего материала и определяется по Формуле 60 кая,одновременно весь материал, который был продвинут суммой всех пре 65 дыдущих участков при вращении шнека,где 0 а - минимальный диаметр винтовой лопасти;д - диаметр вала шнека;ь - шаг винта;х - расстояние от сечения шнека с минимальным диаметромвинтовой лопасти до сечения шнека, в котором определяется диаметр винтовойлопасти.На фиг. 1 показан предлагаемый фундамент, поперечное сечение; на фиг. 2 - разрез А-й на фиг,1. фундамент здания, сооружен-я, возводимого на неравномерно оседающемосновании, состоит иэ опорной части 1 с лотковой полостью 2, заполненной сыпучим материалом,...

Номер патента: 1008359

Опубликовано: 30.03.1983

Авторы: Аграновский, Радзевич

МПК: E02D 27/44

Метки: оборудование, фундамент

...массами, на обра,щенных к массивному блоку поверхностях которых выполнены верти: альныевыступы в виде ласточкиного хвоста,заведенные в выполненные на боковыхгранях блока направляющие пазы, истяжными винтами, соединяющими между собой консоли массивного блокаи виброизолирующие массы.На фиг. 1 показан. предлагаемыйфундамент, общий вид; на фиг. 2то же, вид сверху.,1Фундамент включает массивный 45блок 1 с консолями 2, которые соединяются с виброизолирующими массами 3в вертикальном направлениипосредством упругих элементов 4. В качествеупругих элементов могут быть использованы пружины. В горизонтальномнаправлении виброизолирующие массы 3 соединены с массивными блокамипосредством жесткой связи, котораяпредставляет собой выступ 5, выполненный...

Номер патента: 1008360

Опубликовано: 30.03.1983

Авторы: Динельт, Сахновский

МПК: E02D 29/02

Метки: возведения, подпорной, стенки

...неустойчиэыии грунтами, необхоцим большой Объем земляных работпо созданию уклона, обеспечивающегоУстойчивость откосоэ. 4 ОЦель изобретения - снижение трудоемкости способа возведения поцпорнойстенки иУказанная цель достигается тем,что согп;г.но способу возведения подпорной с:.е.-:ки включающему разработку грунта монтаж ограждения, состоящего из примыкающих одна к другойпрямоугольных в плане полых секций,и заполнение секций ограждения сыпу- рчим материалом, разработку грунтапроизводят отдельными участками, раэмещенными на расстоянии один от другого, а монтаж ограждения осуществляют в дэе очереди, пРичем в первую 55очередь. осуществляют монтаж и эасып"ку секций на участках разработанногогрунта, а во вторую очередь - научастках...

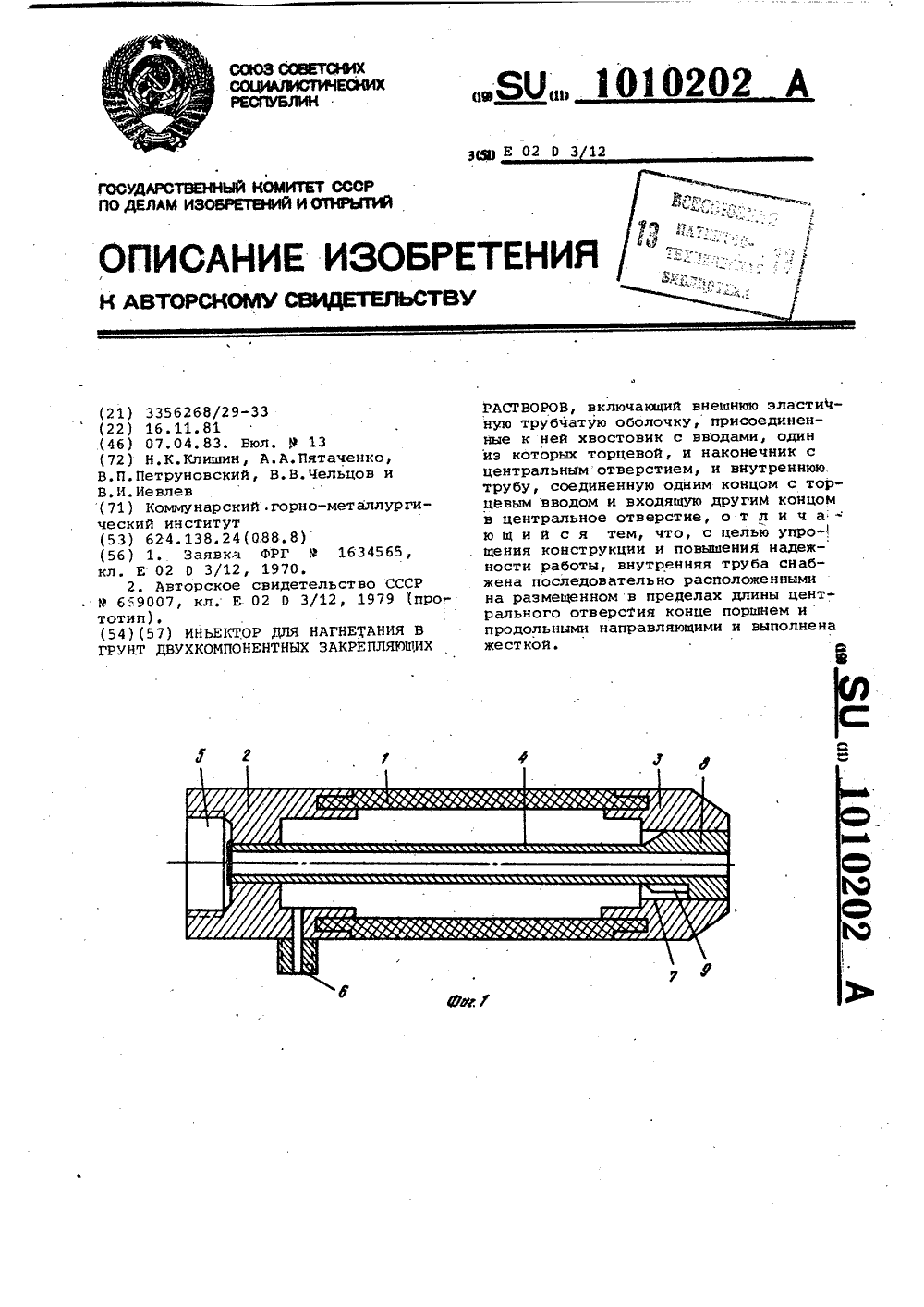

Номер патента: 1010202

Опубликовано: 07.04.1983

Авторы: Иевлев, Клишин, Петруновский, Пятаченко, Чельцов

МПК: E02D 3/12

Метки: грунт, двухкомпонентных, закрепляющих, инъектор, нагнетания, растворов

...соединенную однимконцом с торцевым вводом и входящуюдругим концом в центральное отверстие,внутренняя труба снабжена последовательно расположенными на размещенноМ 50в пределах длины центрального отверстия конце поршнем и продольными направляющими и выполнена жесткой,При таком выполнении инъектора,55 поршень вследствие деформации внешней эластичной оболочки при нагнетании растворов выполняет функции клапана, поэтому отпадает необходимость в радиальной перегородке с клапаном и сокращается количество соединений элас-, тичной оболочки, что упрощает конструкцию и повидает надежность работы; инъектора.На фиг.1 изображен инъектор, продольный разрезна фиг.2 - передняячасть инъектора при нагнетании раст- воров, продольный разрез, (стрелками...

Номер патента: 1010203

Опубликовано: 07.04.1983

Авторы: Батурчик, Дзибук, Пчелин, Чернюк

МПК: E02D 5/54

Метки: винтовая, свая

...процессе погружения в грунт план,ф на фиг.3 разрез по фиксатору у стенки ствола, на Фиг. 4 - винтовая свая в проектном положении, разрез; на Фиг. 5винтовая лопасть, закрепленная на ступице в процессе выдвижения секторных элементов, план.Винтовая свая вклйчает полыйствол 1 с коническим наконечником 2,и винтбвыми лопастями 3 и 4. Винтовая лопасть 3 неподвижно закреплена на стволе 1, а винтовая лопасть 4 - наступице 5, установленной настволе 1 с возможностью йеремещенияи вращения относительно него и стопорения спомощью фиксатора б относительно перемещения ступицы 5 и ствола 1. Винтовая лопасть 4, закрепленная на ступице 5, выполнена с полостью 7 и прорезями 8 по наруж-, ной кромке 9 и снабжена имеющими направляющие 10, теряемые режущие...

Номер патента: 1010204

Опубликовано: 07.04.1983

Авторы: Аминина, Захарова, Ильичев, Рубинштейн

МПК: E02D 5/80

Метки: анкер, винтовой

...анкера приего погружении в грунтЦель изобретения - повышение эффективности погружения анкера в грунт.Цель достигается тем, что в винтовом анкере, включающем полый ствол свинтовой лопастью, забурник с опорой,взаимодействующей с внутренней поверхностью нижнего конца ствола и соединенную с эабурником тягу, нижний конец ствола выполнен в виде щелевидного клинового раструба, а эабурникснабжен выступом, на который спертнижним торцом ствол, причем одни противолежащие поверхности опоры выполнены плоскими, а другие - клиновыми. 45На Фиг.1 представлен анкер, общийвид; на Фиг.2 - вид А на фиг.1; наФиг.3 - вид Б на .Фиг,1 (на раструббез забурника).Винтовой анкер включает полый 50ствол 1 с винтовой лопастью 2 В нижней части ствола 1 выполнен...

Номер патента: 1010205

Опубликовано: 07.04.1983

Авторы: Душкин, Ованов, Тройнин

МПК: E02D 7/00

Метки: нож, опускного, предотвращения, раствора, сооружения, тиксотропного, утечки

...приводит к уменьшению силы поджатия по мере снижения толщи ны глиняного замка в результате его постепенного расхода в процессе опускания колодца, а периодическое поджатие пружины гайками приводит к дополнительным неоправданным трудозатратам.Цель изобретения - повышение надежности работы устройства.Укаэанная цель достигается тем что в устройстве для предотвращения утечки тиксотропного раствора под нож опускного сооружения включающем размещенный на уступе ножа опускного сооружения замок из слоя глины с расположенным на нем опорным элементом, соединенным посредством поджимного 60 приспособления с опускным сооружением) опорный элЕмент выполнен гибким, а поджимное приспособление выполнено в виде пригруза, подвешенного к опорному элементу...

Номер патента: 1010206

Опубликовано: 07.04.1983

Авторы: Бочкарев, Панасюк, Родин

МПК: E02D 19/10

Метки: грунте, дрен, образования

...механизм подачи материала выполнен в виде закрепленной в хвостовой части кротователя кольцевой форсунки и присоединенного к ней эластичного патрубка с обратньм клапаном.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 2.Устройство состоит из самоходной базы 1, например трактора, с подъемной рамой 2, и шарнирно закрепленного на ней ножа 3 с кротователем 4 на его нижнем конце Рама 2 соединена с механизмом подъема и опускания 5 и с механизмом 6 поворота :ножа 3, выполненными, например, из гидродомкратов. На раме 2 установлены емкость 7 для рабочей жидкос 1 ти, например воды, емкость 8 для жидких компонентов закрепляющего .материала и насос 9. Нож 3 снабжен закрепленным на его...

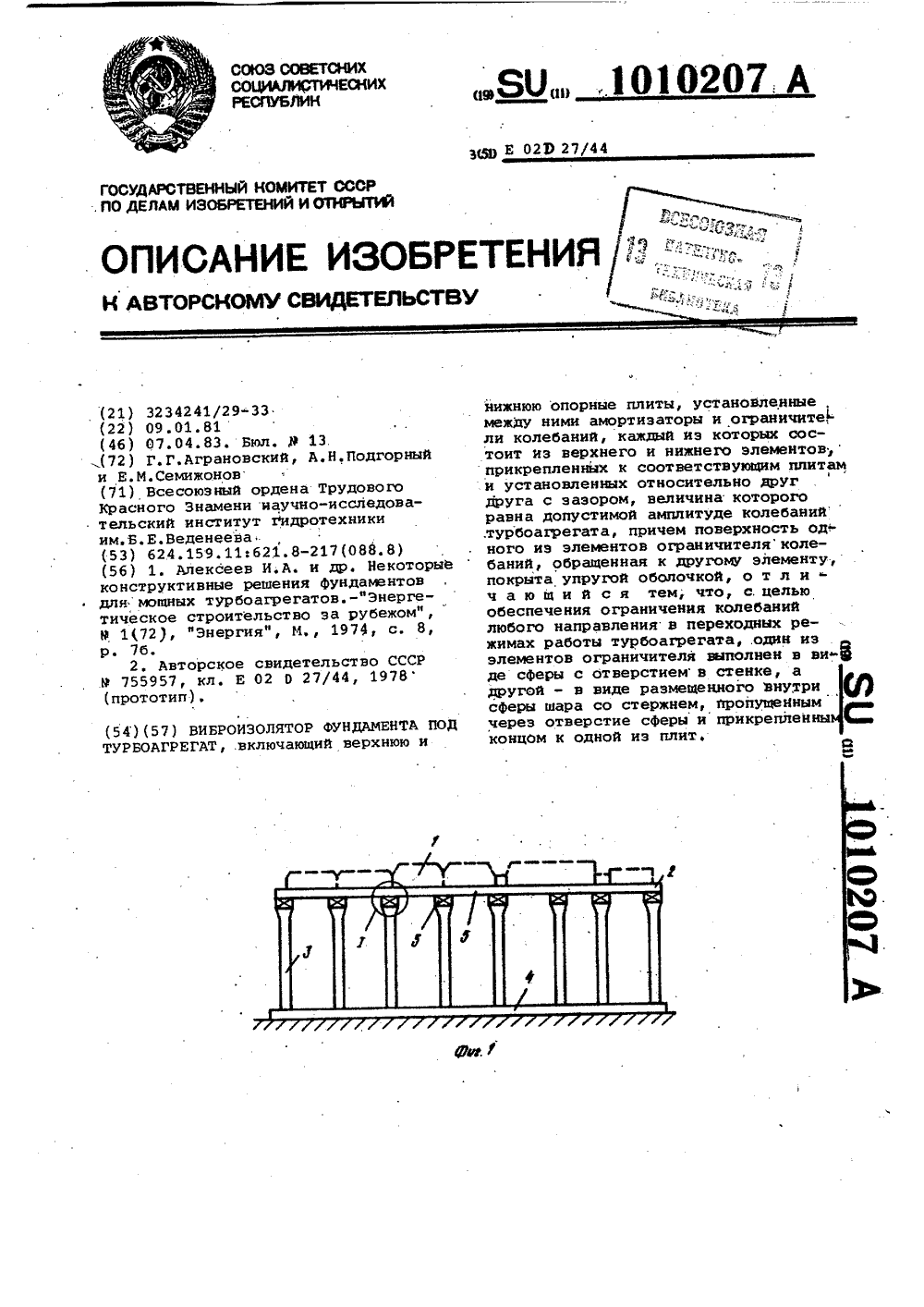

Номер патента: 1010207

Опубликовано: 07.04.1983

Авторы: Аграновский, Подгорный, Семижонов

МПК: E02D 27/44

Метки: виброизолятор, турбоагрегат, фундамента

...в 15 жин 8 и ограничителя 9 колебаний. Огпоперечном направлении и недостаточ- раничитель 9 колебаний выполнен в виная эффективность ограничения колеба- де приваренного к верхней опорной .ний. плите стержня 10 со сплошным шаромНаиболее близким по технической 11, обтянутым упругой оболочкой 12,сущности к изобретению является виб входящего в сферу 13, приваренную кроиэолятор фундамента под турбоагре-. нижней б опорной плите. СФера 13 выгат, включающий верхнюю и нижнюю полнена из двух или нескольких часопорные плиты, установленные между тей, соединенных между собой. Междуними амортизаторы и ограничители сФерой 13 и упругой Оболочкой 12 преколебаний, каждый из которых состо дусмотрен зазор.ит иэ верхнего и нижнего элементов, Работа...

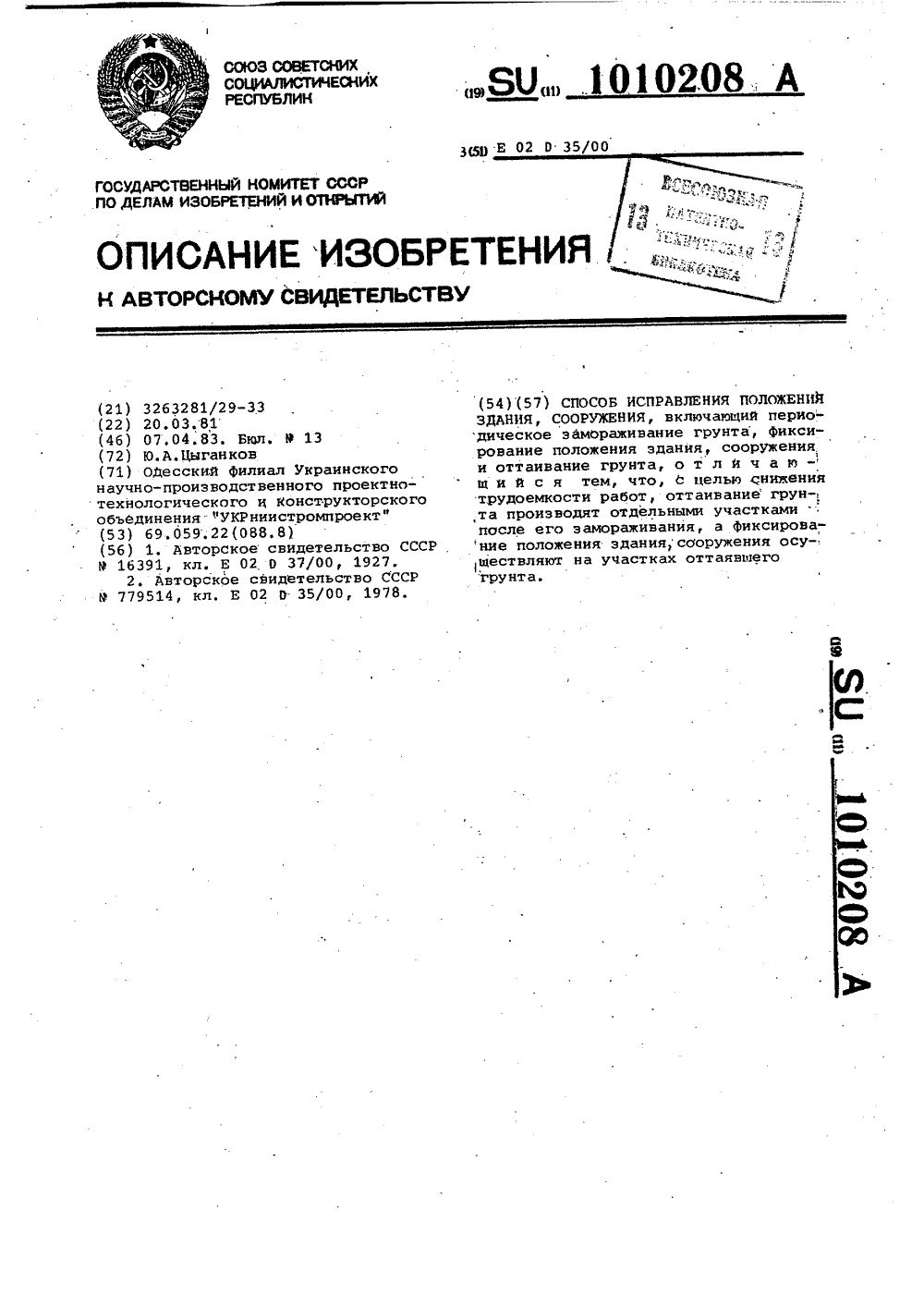

Номер патента: 1010208

Опубликовано: 07.04.1983

Автор: Цыганков

МПК: E02D 35/00

Метки: здания, исправления, положения, сооружения

...соединяют с холодильной установкой, а другую, - с подогревающей установкой. Соединительныеподводящие и отводящие трубы каждойколонки подключают к одной и к другойсистеме с установкой на подключениях 60запорных кранов с тем, чтобы обеспечить подачу в колонку охлажденного,или подогретого рассола - в зависимости от требуемого режима работы колонки. До начала замораживания грунта, и при необходимости, ставят жесткие крепления (обоймы, связи и др,).После проведения необходимых испытанийначинают замораживать грунт основания подачей охлаждаемого рассола в замораживающие колонки, что обуславливает образование ледогрунтового массива вокруг и под подошвой фундамента про." севшей части. Это вызывает подъем просевшвй части сооружения под действием...

Номер патента: 1011778

Опубликовано: 15.04.1983

Авторы: Кованько, Нечежеленко, Починок

МПК: E02D 1/00

Метки: грунта, исследования, свойств

...во внутренней цилиндрической 24 и наружной кольцевой камерах 25. Обкладки 11 и 12 разделены слюдяным изолятором 26. Обкладки 10 и 11 имеют выход на измерительный мост переменного тока Рчерез винты 27 й 28, Обкладки 11 и 12 имеют выход на второй измерительный мост через винты 28 и 29. Две кнопки с самовознратом 30 с одними замыкающими и одними размыкающими контактами встроены по торцу каркаса электромагнита 15 так, что когда якорь 14 притянут электромагнитом, происходит нажатие им кнопок.Каркас катушки электромагнита постоянного тока 15 в свою очередь прикреплен к днищу крышки 31. Фланец 32 крепится к крышке 33, на которую навинчена крышка 34, предохраняющая выводы обкладок, а также клеммы 35 подвода питания к катушке электромагнита. В...

Номер патента: 1011779

Опубликовано: 15.04.1983

Авторы: Кравцов, Сеськов, Тяглик, Уткина

МПК: E02D 5/30

Метки: забивная, свая

...а операцияпо сопряжению сваи и дрен очень трудоемка.Наиболее близким техническим ре(шением к изобретению по своей сущности и достигаемому результату является эабивная свая, включающая ствол с верхним и нижним участками постоянного сечения и расположенным между ними участком с чередующимися выступами и пазами 2Недостатком известной сваи явля - ется то, что ее невозможно использовать на намывных основаниях, подстилаемых слабым водонасыщенным грунтом,З 5 поскольку из-за высокой плотности намывных грунтов их прорезка сваями с уширениями невозможна, а в случае, если даже сваю удается погрузить в основание с прорезкой намывного и 40 подстилающего его слабого грунта, то она в силу своей конструкции не сможет обеспечить формирование столба...

Номер патента: 1011780

Опубликовано: 15.04.1983

Авторы: Гайдо, Демидов, Конюхов, Поляков

МПК: E02D 5/38

Метки: песчаных, свай

...для изготовления песчаных свай включает перфорированнуюв верхней части обсадную трубу 1 соткрытым нижним торцом, втулку 2,установленную внутри трубы 1 с возможностью перемещения по длине трубы 5и фиксации в заданном положении болтами 3. К втулке 2 шарнирно прикреплена открывающаяся диаФрагма 4, вы"полненная, например, в виде сплошного диска или отдельных лепестков, 60с возможностью поворота относительнопоперечного сечения трубы 1 на шарнирах 5.В верхней части трубы 1 выше диаф"рагмы 4 выполнены отверстия перфора" 65 ций б, на уровне которых на наружнойповерхности трубы 1 закреплены направляющие лопатки 7 на плоских шарнирах 8,Устройство работает следующим образом.При подготовке участка слабогогрунта к уплотнению песчанымисваямина его...

Номер патента: 1011781

Опубликовано: 15.04.1983

Авторы: Либенсон, Соусь, Сысоев

МПК: E02D 5/80

Метки: анкер, грунтовый

...кулацками, диаметрально расположеннымив вырезах стержня и взаимодействующими со штырями лопастей, а диск выполнен с радиальными, соединенными соспиральной прорезью пазами, в которыезаведены штыри лопастей.На фиг. 1 изображен грунтовый анкер, общий вид; на фиг. 2 - анкер приустановке в корпус механизма выдвижениялопастей, поперечный разрез; нафиг. 3 " анкер при выдвинутых впрорези корпуса лопастях, поперечныйразрез.Грунтовый анкер включает полыйкорпус 1 с наконечником 2, анкерныеэлементы, выполненные в виде выдвижных лопастей 3, размещенных в горизонтальных прорезях 4, образованныхв стенках полого корпуса 1. 8 центре полого корпуса 1 размещен приводной продольный стержень 5 с приспособлением для выдвижения лопастей 6,выполненным в...

Номер патента: 1011782

Опубликовано: 15.04.1983

Авторы: Болячевский, Динельт, Царенков, Чумаков

МПК: E02D 7/00

Метки: колодца, нож, опускного

...близким к изобретению является нож опускного колодца, вклю 20 чающий наружную вертикальную стенку, нижний и верхний пояса и ребра жесткости 1 2 .Недостатками известного ножа яв 25 ляется значительное трение по наружным стенкам при погружении колодца, а также высокая материалоемкость,Цельизобретения - снижение материалоемкости и трения при погружении.Цель достигается тем, что у ножа опускного колодца, включающего наружную вертикальную стенку, нижний и верхний пояса и ребра жесткости, 35 наружная вертикальная стенка на участках между ребрами жесткости выполнена со сквозными проемами.На фиг. 1 показан нож, поперечный разрез; на фиг. 2 - наружная стенка колодца, разрез А-А на фиг. 1; на фиг. 3 - вид сверху.Нож состоит...

Номер патента: 1011783

Опубликовано: 15.04.1983

Авторы: Владиславлев, Хворостовская, Хворостовский

МПК: E02D 7/08

Метки: забивки, обсадных, труб

...см и вынимают из звеньев цепей 16В собранном виде с открытыми плас- патрубки 24, а затем устройство опустинами 2 его опускают на тросе 22 бу- кают до установки его пластин 2 наровой лебедки в проем плавучего ос- муфту 20 обсадных труб 19. Трубы 19нования на 10-20 см ниже его палубы поочередно наращивают и опускают те 23 и подвешивают на двух патрубках 2 в перь уже вместе с устройством для их24, вставляемых в соответствуюиие забивки до упора башмака 21 в дно,звенья цепей 16. При этом втулки 7 акватории, При этом соединенная с устпропущены в каналы 12 ниже их прили- ройством цепями 16 и тросовойи тросовой петлеивов 13, поэтому пружины 6 покоятся в 17 дуга 18 должна оставаться на пасвободном состоянии на упорах 15 25 лубе 23 основания. Для...

Номер патента: 1011784

Опубликовано: 15.04.1983

Авторы: Губайдулин, Дмитревич, Дробязко, Ерофеев, Залькинд, Панченко, Ряснянский, Тарасенко

МПК: E02D 7/10

Метки: пневмомолот

...приводящие к разрушениям,Цель изобретения - упрощение конструкции молота и повышение надежности работы за счет исключения динамических нагрузок в механизме запуска.Поставленная цель достигается тем,что в пневмомолоте, включающем корпус с каналом для соединения с источником сжатого воздуха и наконечником,в котором установлен рабочий инструмент, размещенный в корпусе ствол споршнем-ударником и распределительным 45устройством, механизм запуска, последний выполнен в виде смонтированногона конце ствола стакана с отверстиямии охватывающей его с возможностьюПродольного перемещения втулки, укрепленной в корпусе, а внутренняя по лость стакана при этом сообщена с источником. сжатого воздуха или с распределительным устройством.На фиг. 1...

Номер патента: 1011785

Опубликовано: 15.04.1983

Авторы: Батуев, Ерофеев, Красовицкий, Панин, Русаков, Рязанцев, Сивков

МПК: E02D 7/18

Метки: виброударное

...тем, что они имеют недоста точно большую энергию удара, а также малый диапазон регулирования частоты ударов, что снижает эффективность работы виброударных устройств.Целью изобретения является повыше ние эффективности работы виброударного устройства.Указанная цель достигается тем, что в виброударном устройстве, включающем корпус, в направляющих которого 25 установлена подпружиненная ударная масса, -и приводные кулачки.в подпружиненой ударной массе выполнены симметрично ее продольной оси полости, разделенные перегородкой, размещенной по З оси массы, а на противолежащих от перегородки стенках, ограничивающих полости, образованы расположенные на одном уровне выступы, при этом каждый кулачок установлен в соответствующей ему...

Номер патента: 1011786

Опубликовано: 15.04.1983

Авторы: Бадин, Минаев

МПК: E02D 13/06

Метки: динамических, забивных, моделирования, свай, характеристик

...молот 14. Под моделью сваи на фундаменте размещен ограничитель 15 ее опускания, между которым установлена пружина 16, На каждом элементе 3 установлена регистрируемая аппаратура 17. Модель сваи фиксируется в направляющих стойках 1 с помощью стопорного устройства 18 и фиксаторов 1 о, Стойки 1 и ограничитель 15 закреплены на основании 20.Устроиство работает следующим образом.Ударное воздействие молота 14 через верхний элемент сваи 3, который перемещается по роликам 4, преодолевая силу трения между колодка" ми 12, которые обеспечивают требуемое сопротивление трения по боковой поверхности, и элементом сваи, передается на поршень 7. Поршень 7 перемещается со скоростью, соответстеу ющей силе воздействия, преодолевая противодействие...

Номер патента: 1011787

Опубликовано: 15.04.1983

Автор: Власов

МПК: E02D 13/10

Метки: наголовник, свайный

...цель достигается тем, З 5что свайный наголовник, включающийполый корпус, выполненный в виде перевернутого стакана с расположенными в его нижней части фланцами, иупругий элемент, размещенный между 40головой сваи и корпусом, снабженохватывающим корпус кожухом, повторяющим его Форму и расположеннымсоосно ему, с дополнительными упругими элементами, установленными между 45Фланцами кожуха и корпуса.На Фиг. 1 изображен наголовник,общий вид, на Фиг. 2 - сечение А-А на Фиг, 1; на Фиг, 3 - сечение Б-Бна Фиг. 1.Свайный наголовник содержит полый корпус 1, выполненный в виде перевернутого стакана с Фланцами 2,установленными в его нижней части,и усиленными ребрами жесткости 3.Между корпусом 1 и сваей 4. имеетсявыравнивающая...

Номер патента: 1011788

Опубликовано: 15.04.1983

Авторы: Антонов, Пак

МПК: E02D 19/10

Метки: водоотливная, шахтная

...не доходящей до его кров" ли поперечной перемычкой и сливным трубопроводом с задвижкой, соединяющим расположенную за перемычкой его часть с регулировочным водосборником, и выполнен в виде изолированной вы" работки, причем задвижка установлена на примыкающем к регулировочному водосборнику конце сливного трубопрово" да. ходу перепускного приспособления месте.На чертеже изображена установка,общий вид,Юахтная водоотливная установкаимеет насосную камеру 1, насосный агрегат 2 со всасывающей трубой 3, приемный клапан 4, который установленв приямке 5 вертикального регулировочного водосборника 6, выработку 7, приточную трубу 8 с удлинительным насадком и нормально открытой задвижкой 9, при этом конец насадка размещен в приямке 5,...

Номер патента: 1011789

Опубликовано: 15.04.1983

Авторы: Альберт, Савинов, Сандович, Сахарова, Уздин

МПК: E02D 27/34

Метки: сейсмостойкий, фундамент

...частей Фундамента.Цель достигается тем, что в сейсмостойком фундаменте, содержащем верхний и нижний опорные элементы, расположенные между ними амортизаторы и установленные с зазором относительно верхнего опорного элемента ограничиотели перемещений, каждый ограничитель55 перемещений выполнен в виде горизонтально закрепленного на нижнем опорном элементе гидроцилиндра, свободный конец штока которого снабжен головкой, взаимодействующей с верхним опорным элементом при ограничении его перемещений, а подпоршневая полость соединена с источником давления через патрубок и обратный клапан, причем патрубок ниже обратного клапана дополнительно соединен с источником давления посредством переходной трубки с вентилем.На чертеже изображен...

Номер патента: 1011790

Опубликовано: 15.04.1983

Авторы: Василенко, Осколков, Редькин, Феклин

МПК: E02D 27/42

Метки: свайный, фундамент

...свайном Фундаменте, включающемоболочку с уширенным опорным кольцоми стаканом под колонну, сваи с опор.ными плитами, на которце опертцопорное кольцо оболочки в нижнийторец стакана, опорные плиты всехсвай выполненц в виде единого. горизонтального элемента с расположенным по периметру его верхней гранирасширяющимся кверху кольцевым буртиком с внутренней наклонной торцевой гранью, а опорное кольцо оболоч-..ки вцполнено расширяющимся книзу снаклонной внешней торцевой гранью,обращенной к внутренней грани бурти"каНа чертеже изображен описываемыйсвайный Фундамент, поперечнцй раз"рез,Свайнцй .Фундамент включает оболочку 1 с уширеннцм опорным кольцом2 и стакан 3 под колонну 4, сваи.5с опорнцми плитами, вцполиеннымив вире единого горизонтального...
