E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 1199859

Опубликовано: 23.12.1985

Автор: Обыдов

МПК: E02D 5/80

Метки: анкерный, фундамент

...плита 3. Тяга 1с плитой 3 установлена на опорнуюбалку в виде лотка 4 с выступом 5.Пята 2 тяги имеет нижний торец 6длиной а и наклонную грань 7 длиной Ь. На пяте 2 тяги 1 предусмотрен выполняющий роль шарнира выступ 8 из круглой стали, привареннойк торцу 6 в месте его пересеченияс наклонной гранью 7. Тяга 1 оканчивается проушиной 9, на которую спомощью пальца 10 подвешена съемная рамка 11, в нижней части которой имеется конус 12. Высота рамки 11 от центра пальца 10 до вершины конуса 12 равна Ь т.е, проектной высоте от центра отверстия впроушине 9 до геодезического репера13. В плите 3 имеется отверстие 14под тягу 1, расположенное нижецентра плиты между двумя продольными ребрами 15. Выступ 5 лотка 4,имеющий скос 16, р;.сположен...

Номер патента: 1199860

Опубликовано: 23.12.1985

Авторы: Дружинин, Окунев, Сенчишин

МПК: E02D 7/10

Метки: гидромолот, свайный

...поступ=ление рабочей жидкости через канал 8 и обратный клапан 9 в полость13. Канал 7 перекрывается йаружной 5 стенкой гильзы 4, а окно 6 совмещается со сливом через канал 12,обеспечивая соедийение полости14 со сливом.1Под действием давления в полости 13 корпус 1 ударной части начи-нает перемещаться относительноупирающегося в обрабатываемую средупоршня-ударника вверх, приобретаянекоторую скорость. В свою очередьпоршень-ударник 2, перемещаясь совместно с дополнительным поршнем 3относительно гильзы 4, расположенной в крайнем нижнем положении, после совершения некоторого рабочегохода начинает перекрывать своей боковой поверхностью окно 6, совмещенное с каналом 12. Увеличение сопротивления вытеканию жидкости изполости 14 на слив...

Номер патента: 1199861

Опубликовано: 23.12.1985

Авторы: Дружинин, Колчин, Окунев

МПК: E02D 7/10

Метки: гидромолот, свайный

...поршень ударник 2, перемещаясь относительно гильзы 3, расположенной в крайнем нижнем положении, после совершения некоторого рабочего хода начинает перекрывать своей боковой поверхностю окно 5, совмещенное с каналом 14. Увеличение сопротивления вытеканию жидкости из полости 16 на слив вызывает замедление движения поршня-ударника 2 относительно корпуса 1 ударной части, поэтому поршень-ударник 2 перестает взаимо 35 40 45 50 действовать с обрабатываемой средойи совершает движение совместно с корпусом 1 в свободном полете. Пере.крытие окна 5 боковой поверхностьюпоршня-ударника 2 вызывает резкоеувеличение давления в полости 16,так как жидкость в ней оказывается 55 полостях 15 и 16. В полости 16 дей- ствует давление, равное давлению в...

Номер патента: 1199862

Опубликовано: 23.12.1985

Авторы: Камский, Лутовинов, Равинский

МПК: E02B 7/06, E02D 17/18

Метки: возведения, грунте, оснований, слабом

...сооружений за счетполного извлечения слоя слабогогрунта мощноетью более 2 м.Сйософ,с,существляется следующимф,ббразом.Намывают песчаный слой (подушку), , рапример, па пионерно-торцовой схеме 1 на всю территорию или на отдельныеучастки, где основакие формируют впервую очередь. Мощность подушки определяют из расчета, чтобы она, взависимости от удельной нагрузкина грунт выемочного и транспортногооборудования, обеспечила их нормальную работу. При этом намытая подушка обжимает торфяную толщу, повышаянесущую способность территории,предназначенной для разработки.Экскаваторы разрабатывают торфянуютолщу, находясь на ее поверхности.Вследствие частичного ее уплотнения и обезвоживания условия разработки и транспорта грунта эначйтельно...

Номер патента: 1199863

Опубликовано: 23.12.1985

Авторы: Жуков, Киндер, Косов, Костандов, Лехно, Литовченко, Тетиор

МПК: E02D 27/01

Метки: блок, ленточного, фундамента

...5 ее периферийной части размещены в одной горизонтальной плоскости, Выступы 4выполнены высотой, возрастающей отцентральной части к периферии, аугол при вершине выступа составляет90-110Грань блока, обращенная от вершины выступа к краю, наклоненапод углом, равным углу внутреннеготрения грунта. Действующая нагрузка от вьппележащих конструкций наблок ленточного фундамента в начальный момент передается на грунтчерез центральную часть блока, аконсольные выступы 3 разгружены засчет раэрыхляющего действия на грунтклиновидных призматических выступов4. По мере возрастания нагрузки происходит осадка фундамента с одновременным уплотнением разрыхленногогрунта под консольными выступами 31 8 Аопи при ее величине, равнойвся опорная поверхность блока...

Номер патента: 1201401

Опубликовано: 30.12.1985

Авторы: Кульчицкий, Лавров, Стрижевский

МПК: E02D 1/00

Метки: грунтов, пластичности, связных, характеристик

...в грунт зонд 1.выполненный из электроизоляционного материала, в котором для создания в исследуемом грунте электрического поля на внешней поверхности зонда 1 размещены два токовых электрода 2, представляющие собой тонкие кольца из меди или свин- ца, и два приемных неполяризующихся электрода 3 для измерения сигнала вызванной поляризации при отключении питающего тока.Внутри зонда 1 размещен измерительный преобразователь гамма-радио- метра, состоящий из фотоэлектронного умножителя (фЭУ) 4 и спектрометрического кристалла 5 и электронной схемы 6.В нижней части зонда размещен конус 7, выполненный из пористой керамики, внутри которого помещены электроды 8, изменяющие удельное электрическое сопротивление порового раствора, поступающего из...

Номер патента: 1201402

Опубликовано: 30.12.1985

Авторы: Березкин, Евдокимов, Жулев, Козлов, Косарев, Питулько, Платонов, Ракатов

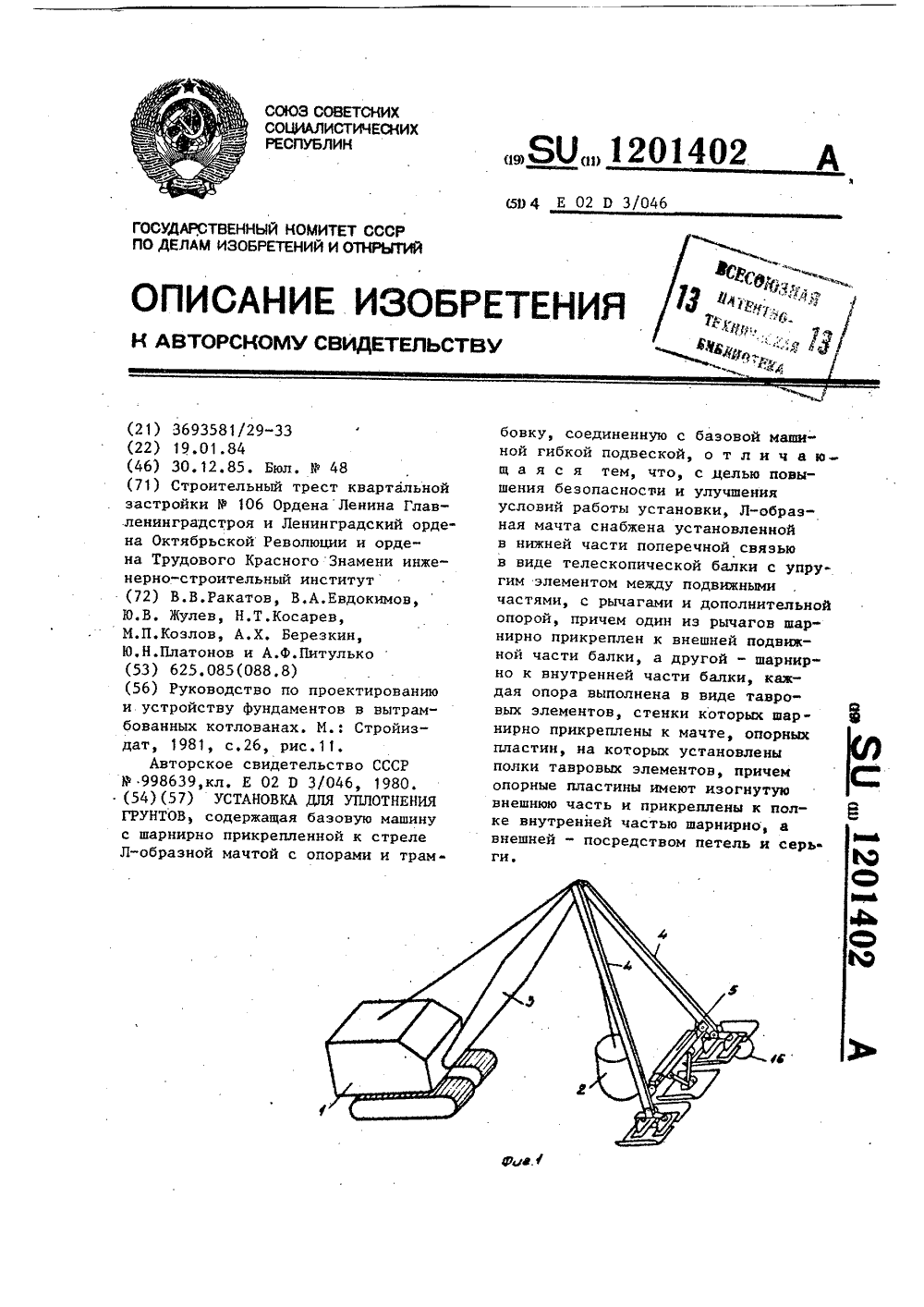

МПК: E02D 3/046

Метки: грунтов, уплотнения

...в нее веутренней части балки 7. Балки 6 и 7 имеют возможность перемещения друг относительно друга, 25 шарнирно прикреплены к стойкам мачты 4 и соединены между собой упругими элементами - пружинами 8, К балкам 6 и .7 прикреплены сходящиеся рычаги 9 и 10, соединенные с до- ЗО полнительной опорой 11 при помощи шарнира 12. Рычаг 9 прикреплен к внешней части балки 6 с помощью шарнира 13, а рычаг 10, проходя через продольную прорезь 14 в нижней стенке внешней части балки 6, с помощью шарнира 15 соединен с внутренней частью балки 7. Каждая опора 16 выполнена в виде тавровых элементов 17, стенки 18 которых с помощью шарнира 19 прикреплены к мачте 4, а полки 20 установлены на двух опорных пластинах 21, имеющих изогнутую внешнюю часть 22 и...

Номер патента: 1201403

Опубликовано: 30.12.1985

Автор: Мароко

МПК: E02D 5/46, E02D 5/48

Метки: возведения, грунтах, набухающих, просадочных, сваи

...в грунт закрепляющего раствора, причем наружный диаметрлопастей превышает диаметр скважины. 40Лопасти 7 выполнены двухзаходными, образованными архимедовыми винтовыми поверхностями 9 и имеющими всечении Форму трапеции, Диаметр Йцилиндра 6 равен диаметру лидернойскважины и размерам поперечного сечения ствола сваи (диагонали квадратного и прямоугольного или диаметру круглого сечения),Шаг винтовых лопастей и их наружный диаметр 0 равен 1,8 - 2,0 й,длина цилиндра 3,5 - 4 й. Винтовыелопасти расположены на длине, равной трем диаметрам цилиндра Й. Соотношение размеров элементов обусловлено получением заданной формы сте-. нок скважины, заданных параметров уплотненного грунта и максимальным снижением величины необходимого крутящего...

Номер патента: 1201404

Опубликовано: 30.12.1985

Авторы: Пчелин, Чернюк

МПК: E02D 5/56

Метки: винтовая, свая

...доменных печей, одцоэтажнЫ большепролетных промзданий, высотных сооружений и т,д., преимущественно в,условиях распространения прочных, плотных и слабых заболоченньы, водонасыщенных, пластичных и пластично-мерзлых грунтов.Цель изобретения - повышениеэффективности погружения в грунт.На чертеже изображена предлагаемая винтовая свая, общий вид,Винтовая свая содержит заостренный в нижней части полый ствол 1 свинтовой лопастью 2. Заходная частьвинтовой лопасти 2 изготовлена в виде режущего зуба 3 с углом резанияв любой точке контактирующейс грунтом поверхности, принимаемым( агс сСф, где 1; - коэФФициенттрения материала лопасти по грунту.Угол заострения чуба принимается/ = 180 , В стенке ствола 1 выполнено сквозное за.грузочыое...

Номер патента: 1201405

Опубликовано: 30.12.1985

Авторы: Алексеев, Демат, Маршев, Сергеев

МПК: E02D 5/74

Метки: анкер, грунтовой, монтажный

...вертикальными ребрами 4, На концах щитов приварены горизонтальные полки 5, увеличивающие сопротивление анкера на отрыв и служащие одновременно для придания жесткости щитам 3, Щиты 3 шарнирно соединены с тягами 6 и 7, последние из которых оснащены винто" 25 выми стяжками. Другие концы тяг 5 и 6 соединены с закрепленными на раме 1 поперечными поворотными валами 8, к которым жестко прикреплены рычаги 9, связанные между собой траверсой 10. К траверсе 10 крепится тяговый канат 11, соединенный с грузоподъемным органом, например вантовым полиспастом. Рама имеет консольные площадки 12, на которых уста 35 новлены злектролебедки 13, служащие, например, для стягивания вантового полиспаста.Крепление щитов 3 к тягам 6 и 7 производится шарнирно с...

Номер патента: 1201406

Опубликовано: 30.12.1985

Автор: Ипатов

МПК: E02D 5/80

Метки: анкера, грунтового, образования

...скважину (не показана). Затемна поверхности с помощью гидравлического домкрата или иного приспособления Фиксируется положение трубчатого элемента 18, а штанга 6 вытяги 20 вается. При этом ее раструб 7, воздействуя своей конической поверхностью на закругленные грани 13,раздвигает, поворачивая вокругосей 9, пластины 10. Возникающие21 при этом реактивные моменты от сопротивления окружающего грунтавдавливанию в него пластин 10 (ихповорот в смежных рядах происходитв разных направлениях) взаимно уранновешиваются, и поворота устройствавокруг продольной оси не произойдет.Вследствие того, что внутренние грани 13 пластин 10 очерчены по окружности с меньшим диаметром, чем наибольший диаметр раструба 7, то точкаконтакта раструба 7 с пластиной 10в...

Номер патента: 1201407

Опубликовано: 30.12.1985

Авторы: Костерин, Кричке, Куликовская

МПК: E02D 7/00

Метки: погружения, сваи

...9, нивелир 10, жестко связанный с фотоприемником таким образом, что оптическая ось нивелира находится параллельно оси тубуса фотоприемника, приемопередатчик 11 агрегата по радиоканалу для включения.и отключения источника питания фотоприемника и выдачи сигналов, когда свая до" стигнет заданной отметки, контрольный экран 12 на фотоприемнике для проверки совпадения центра светового пятна от луча с центром приемной части тубуса фотоприемника после его установки; на сваебойном агрегате- контрольный щиток 13, служащий для перекрытия на заданной высоте лазерного луча, радиоприемник 14 агрегата, служащий для приема сигналов от приемопередатчика 11 при перекрытии луча в момент достижения сваей заданной отметки, блок управле-. ния 15...

Номер патента: 1201408

Опубликовано: 30.12.1985

Авторы: Гинзбург, Маргулис, Олешкевич

МПК: E02D 7/06

Метки: копер

...отсутствует необходимость нахождения людей под грузом и стрелойво время манипуляции с распоркой на весного оборудования, кроме того,снижается трудоемкость монтажныхработ, так как приводной механизмраспорки является несъемным, а вынимается иэ него только выдвижнаяштанга 7. 8 и/Я 11201408Изобретение относится к строительству и может быть использованов устройствах для погружения свай.Цель изобретения - упрощение кон- .струкции и повышение безопасностипри монтажных работах.На фиг. 1 изображен копер, общийвид; на фиг. 2. - вид А на фиг. 1;на фиг. 3 - механизм наклона мачтыс зубчато-реечным приводом перемещения штанги; на фиг. 4 - сечениеБ-Б на фиг. 3; на фиг, 5 - сечениеВ-В на фиг. 3.Копер состоит иэ,базовой машины 1с поворотной платформой...

Номер патента: 1201409

Опубликовано: 30.12.1985

Авторы: Заболотный, Слинченко, Тищенко

МПК: E02D 17/20

Метки: бетонных, покрытий, смесей, сооружения

...двухручьевых шкивах 16, Винтовой механизм вертикального перемещения рабочих органов-профилеров содержит стойку 17 с фланцем 18, жестко закрепленным на диафрагме 4 рамы 2, установленный с возможностью поворота на стойке 17 корпус 19 с неподвижно закрепленным на нем двухручьевым канатоведущим шкивом. 16. В стойке 1 с возможностью продольного перемещения установлена гильза 20 с жестко закрепленными в ее верхнем торце 09 2гайкой 21 и в нижнем торце - кронштейном 22 для крепления соответствующего рабочего органа, В верхнемторце стойки 17 установлен винт 23с концом в виде квадратной шейки 24.На квадратной шейке 24 винта 23 свободно посажен маховик 25 с ручкой 26.Корпус 19 снабжен упорами 27,препятствующими в определенном положении...

Номер патента: 1201410

Опубликовано: 30.12.1985

Авторы: Беда, Григориадис, Пчелин, Чернюк

МПК: E02D 7/22

Метки: варианты, винтовых, его, погружения, свай

...высоты подъема маховика 3 во втором варианте барабан 6и траверса 7 смонтированы с возмож-,ностью вращения посредством упорнорадиальных пОДшипникОВ 8 на Втулке 18одетой на стержень 1 и Фиксируемойна нем посредством штыря 19, вставляемого в отверстия 20, которые выполнены через равные промежутки по 410длине в стержне 1, при этом втулка 18жестко соединена с кронштейном 15,а для передачи крутящего моментаот механизма вращения через шестер-,ню 21 к барабану 6 на верхней реборде 22 барабана 6 установлен зубчатый венец 23, входящий в зацеплениес шестерней 21. Стержень 1 во второмварианте выполнен с продольными шпицевыми пазами 24, а рабочий орган 3снабжен фиксатором 25, взаимодействующим при подъеме маховика с пазами 24. Фиксатор 25...

Номер патента: 1201411

Опубликовано: 30.12.1985

Автор: Демидов

МПК: E02D 19/10

Метки: горизонтальная, дрена

...на фиг. 3 - секция дрены, продольный разрез; нафиг, 4 - разрез Б-Б на фиг. 3.Горизонтальная дрена содержит раз деленные на секции перфорированные трубы 1 и 2, Продольная ось внутренней трубы 2 смещена вниз относительно оси наружной трубы 1, В верхней части зазора между трубами 1 и 2 помеще ны продольные фиксирующие вставки 3, Перфорационные отверстия 4 наружной трубы 1 расположены в нижней части ее сечения, а отверстия 5 внутренней трубы 2 - в верхней части над 25 перфорацией, наружной трубы. К отверстиям 4 примыкает фильтровая обсыпка Ь, выполненная из гранулированного материала, например иэ природного песка. Секции труб соединены меж- ЗО ду собой муфтами 7, помещенными на конце трубы 2, Торцовые зазоры между трубами 1 и 2 закрыты...

Номер патента: 1201412

Опубликовано: 30.12.1985

Авторы: Лучковский, Молодченко

МПК: E02D 27/18, E02D 7/00

Метки: возведения, колодца, опускного

...при этом высота оболочки Нпринимается такой, чтобы увеличение 30 давления тиксотропного раствора(фиг. 7 и 8), Условие равновесиябокового давления на глубине Ь. =Ьф+Й1определяется по формулеааф-ттут(ф) (2)из которого определяют высоту Нограждающей оболочкиН= в (а +а,)-(пф+а)(3)140 Ут фТаким образом, по всей высоте полости между стенкой колодца и грун"том давление увеличивается на величину(Н) т Н. Если в нижней 45 Масти полости это увеличение давле31201412 4 ния приводит к повышению плотности тропного раствора, приходящегося грунта, то в уровне форшахты, где на площадь форшахты, ограниченную вертикальное давление грунта снижает- инвентарной ограждающей оболочкой. ся до минимума, возникает опасность П р и м е р., Погружают колодеЦ...

Номер патента: 1201413

Опубликовано: 30.12.1985

Авторы: Ивашкин, Крицкий, Полянкин, Пуськов

МПК: E02D 27/35

Метки: защиты, морозного, пучения, сил, фундаментов

...материала через инъектор при его извлечении,1201413 г.2 Составитель Пономареваедактор В,Ковтун Техред Ж.Кастелевич Корректор В.Бутяга 7969/28 Тираж 648ВНИИПИ Государственногопо делам изобретений 113035, Москва, Ж, Рауш Подписноемитета СССРоткрытийя наб д, 4/ а Патент",город ул Проектная Изобретение относится к строительству и касается способов обеспечения устойчивости фундаментов против действия на них касательных сил морозного пучения. 5Цель изобретения - снижение трудоемкости защиты существующего Фундамента,На фиг. 1 изображен фундамент, защищаемый от сил морозного пучения 1 О предлагаемым способом, поперечный разрез, при погружении инъектора в грунт; на фиг. 2 - то же, при извлечении инъектора из грунта,Способ защиты фундаментов от...

Номер патента: 1201414

Опубликовано: 30.12.1985

Авторы: Романенко, Фидаров

МПК: E02D 27/42

Метки: колонну, металлическую, фундамент

...контактных давлений под плитой в средней ее части позволит снизить поперечное сечение рабочей арматуры плиты и бетона, что позволяет умень шить размеры фундамента. Составитель Г,Гаврищук Редактор В.Ковтун Техред Т,Дубичнак Корректор Е.СирохманЗаказ 7969/28 Тираж 648 Подписное ВНИИПЙ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 1 1201Изобретение относится к строитель" ству и касается выполнения фундаментов под металлические колонны.Цель изобретения - снижение материалоемкости фундамента, 5На чертеже изображен предлагаемый фундамент, поперечный разрез.Фундамент состоит из уложенной на грунт основания 1 одноступенчатой гибкой...

Номер патента: 1201415

Опубликовано: 30.12.1985

Автор: Семижонов

МПК: E02D 27/44

Метки: турбоагрегат, фундамент

...4 Изобретение относится к строительству и касается конструктивноговыполнения фундаментов под турбоагрегат, выполненных в виде плит.Цель изобретения - уменьшение 5 деформативности и материалоемкости плиты.На фиг1 изображен предлагаемый вариант выполнения со стенками,имеющими вертикальную наружную грань; 10 на фиг, 2 - то же, со,стенками, имеющими скошенную наружную грань. Предлагаемый фундамент под турбоагрегат выполнен в виде плиты 1 с поперечными вертикальными стенками 2, заглубленными в грунт 3 и расположенными от краев плиты 1 на некотором расстоянии, К внутренним граням стенок 2 примыкают безопорные участки 4 длиной не менее 0,9 высоты Ь стенок 2. Наружные грани стенок, обращенные к краям плиты, могут быть расположены на...

Номер патента: 1201416

Опубликовано: 30.12.1985

Авторы: Баранов, Добровольский, Погорелый

МПК: E02D 27/44

Метки: виброизолированная, опора

...листа смещены относительно отверстийсмежного с ним листа. Концентраторы 25колебаний 3 соединены с блоками 1и 2 шпилек 11 и болтов 12.Стальные пластины 5,7 и 6,8 с помещенными между ними резиновымилистами 9 стянуты болтами 13, кото- З 0рые изолированы от стальных листов 5,7 и 6,8 фторопластовыми втулками 14и 15 для того, чтобы полностью изолировать верхний.и нижний, стальныелисты блоков друг от друга, что повышает эффективность виброизоляциии устраняет возможность передачивибрации от одного стального листак другому,Виброизолированная опора служитопорой для устанавливаемого на нейобъекта, например прецизионногодоводочного станка, лазерных установок. Сама виброизолированная опоРа может устанавливаться на естественном основании, например на...

Номер патента: 1201417

Опубликовано: 30.12.1985

Авторы: Бобылев, Григоращенко, Козлов, Костылев, Рейфисов, Ткач, Федоров, Филиппов, Цыро

МПК: E02D 27/48

Метки: грунта, основании, улучшения, фундамента

...способапод существующим фундаментом с одновременным усилением последнего.На фиг. 1 изображен фундаментс размещенными вокруг него скважинами, план; на фиг. 2 - фундамент,боковая поверхность которого обжатауплотненным грунтом; поперечный разрез; на фиг. 3 - фундамент, обжатыйуплотненным грунтом по боковой поверхности и под подошвой, поперечныйразрез.Предлагаемый способ улучшениягрунта в основании фундамента выполняется следующим образом. 20Вокруг существующего фундамента 1проходят скважины 2, их заполняютпо всей высоте сыпучим материалом 3,в качестве которого можно использовать грунт или грунтоцементную 25смесь, и уплртняют сыпучий материал 3 с образованием по всей высотескважин 2 зон уплотненного грунта 4Для образования скважин 1...

Номер патента: 1201418

Опубликовано: 30.12.1985

Авторы: Кошкаров, Кузюрин, Пинчук

МПК: E02D 33/00

Метки: испытания, свай, статического

...направляющаябалка 5 с дополнительной упорнойбалкой 6, В станине 4 выполнено окно 7, в которое введен один конецтарированного рычага 8 с верхними нижним шарнирами 9 и 10, На днищелотка 1 выполнено отверстие 11 дляпропуска скобкообразного фиксатора 12. Второй конец тарированногорычага 8 соединен с нижним блоком 13полиспаста 14, а верхний блок 15 полиспаста 14 с грузовой платформой 16закреплен приспособлением 17.На дополнительной упорной балке 6 установлено фиксаторное приспособление 18 для обеспечения контакта с нижним шарниром. Лоток 1заполнен грунтом 19, в котором размещена испытуемая свая 20, нижнийторец которой оперт на фиксатор 12.Установка для статического испытания свай в режиме ее испытания выдерживающей нагрузкой работает...

Номер патента: 1201419

Опубликовано: 30.12.1985

Авторы: Азараев, Живодеров, Макиенко, Петраков

МПК: E02D 35/00

Метки: выравнивания, здания, соружения

...элементы 1извлекают с таким. расчетом, чтобыих максимально допустимая разностьв соседних опорных блоках не превышала двух штук. Оставшиеся горизон"тальные элементы 1 характеризуютзаданный уровень выравнивания здания. После этого включают через выводы 10 всю нагревательную систему 11 и разогревают термопластичныевставки 9 до состояния, когда материал термопластичных вставок 9 поддействием нагрузки начинает дефор- .мироваться и выдавливаться, а в соответствии с этим происходит осадканадцокольнойчасти здания, способствующая выравниванию здания. Помере оседания здания нагревательнуюсистему 11 через выводы 10 своевременно отключают, не допуская перегрева материала термопластичных вставок 9, а при необходимости осадкудо...

Номер патента: 1201480

Опубликовано: 30.12.1985

Авторы: Мырсов, Фахрутдинов

МПК: E02D 7/20, E21B 1/00, E21B 7/00 ...

Метки: вдавливанием, образования, отверстий

...1 установлен полый поршень 3, В его нижней части,т. е, в дне поршня 3, вынолкено множествосквозных отверстий 4 и жестко установлен 2 Ошток полым давильным стержнем 5, выполненным с заостренным наконечником 6. Вверхней части поршня Зт, е в крышке выполнено одно сквозное отверстие, в котороезапрессована ползя трубка 7, которая че 25реэ гибкий шланг 8 соединяется с вакуумнасосом (не показан), Внутри пневмоцилинд.ра также смонтированы верхний 9 и нижний10 ограничители хода порпхка 3. Причем ограничитель 10 вьшолнек с множеством сквозкых отверстий 11, центральное 12 из которыхвыполнено таким образом, что выполняетроль направляющего для давильного стержня.На цилиндрической поверхности 3 установленыСоставитель ОРедактор Л. Повхан Техред...

Номер патента: 1203186

Опубликовано: 07.01.1986

Авторы: Лебедев, Миронова, Черников, Шевцов

МПК: E02D 1/00

Метки: геотехнического, грунтового, исследования, массива

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж"35 Раушская наб д, 4/5Филиал ППП Патент" г, Ужгород, ул Проектная, 4 12031Изобретение относится к строительству в частности к методам исследования физико-механических своиств груньгов в ма сиве полевыми методами,Целью изобретения является, повь-. свенце производительности и сокращениеобъема исследований,Способ осуществляют следующим образом,В эталонньгх грунтах с иэвестньви 1 О физическими и лнтологическими свой: ствами выпо.паяют овместные испытания зондированием и вращательным срезом, При этом желательночтобы ассортимент эталонных грунтов по воз-: 15 можности включал все разновидности, которые могут быть встречены в исследуемом массиве ,или...

Номер патента: 1203187

Опубликовано: 07.01.1986

Автор: Косов

МПК: E02D 1/00

Метки: водопроницаемости, грунта, полевой, прибор

...конусный наконечник 1, полый перфорированный цилиндр2, внутри которого размещены датчики3 и эластичная камера 4 со шлангом 5,штангу б, в верхней части которой 20закреплена рукоятка 7 с размещеннымина ней насосом в виде гофрированнойемкости 8, индикатором 9 и электросчетчиком 10, Для фиксации насосав сжатом состоянии предусмотрены выступы 11 и проушины 12, На внутренней боковой поверхности корпуса выполнены углубления 13 под датчики,которые закрепляются в них с помощьюупругих элементов 14, 30Устройство работает следующим образом,Перед заглублением за выступы 11сжимают гофрированную емкость 8 насоса и фиксируют это положение путемзацепления проушин 12 за выступы.При этом воздух из емкости насоса поступает через шланг 5 в...

Номер патента: 1203188

Опубликовано: 07.01.1986

Авторы: Гескин, Грувер, Ильницкий, Ложкин

МПК: E02D 1/00

Метки: прессиометр

...изобретения является повыше=ние надежности работы,На фиг. 1 изображен прессиометрпрофильный разрез; на фиг, 2 - то же,в разжатом положении; на фиг. 3 -разрез А-А на фиг. 2.Прессио:-етр включает концевые секции 1. жестко закрепленные на сердечнике 2, который соединен канатом 3,лебедкой, Штамп прессиометра выполнен в виде двух полуцилиндрических секций 4, 5, а сердечник 2 соквозными проточками б, В сквозныхпроточках 6 с ердечника 2 с вобоцноразмещены г:дроцилиндры 7, корпусыкоторых 8 жестко соединены с полуци. -линдрической секцией 4 штампа прессиометра, а штоки 9 с полуцилиндрической секцией 5 штампа прессиометра, При этом гидроцилиндры 7 гидравлически связаны между собой трубопроводами 1 О и 11 которые посредством рукавов 12 и...

Номер патента: 1203189

Опубликовано: 07.01.1986

Авторы: Гантман, Грищенко, Денищенко, Дядченко, Кизяев, Остапов, Тарнопольская, Тарнопольский, Щепеткин, Эрминиди

МПК: E02D 3/046

Метки: вокруг, грунта, траншее, трубопровода, уплотнения

...центрально расположенная уплотняющая плитавыполнена с вогнутой цилиндрическойрабочей поверхностью.За 8393/35 Ти 48 Подписно ииал ППП Патент , г.Ужгород, ул.Проектная,1203Изобретение относится к строительству и предназначено для уплотнениягрунта и других материалов в стесненных условиях, преимущественно вокругмагистральных трубопроводов, 5Цель изобретения - повышение производительности и качества уплотненияНа чертеже изображено предлагаемоеустройств, общий вид,Устройство содержит раму, над ко Оторой расположен возбудитель 1 колебаний, выполненный, например, в виде гидромолота, и центрально расположенную уплотняющую плиту 2.Рама выполнена из шарнирно соединенных центральной 3, установленнойв пазах возбудителя колебаний 1, иконсольных 4...

Номер патента: 1203190

Опубликовано: 07.01.1986

Авторы: Абдуллаев, Тахиров

МПК: E02D 3/10

Метки: грунта, присадочного, уплотнения

...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5,ству, в частности к способам улучшения строительных свойств грунтовоснований зданий и сооружений,Цель изобретения - снижение трудоемкости и повышение безопасностиведения работ,На чертеже показана уплотняемаятолща просадочного грунта в разрезе,Способ осуществляют в следующейпоследовательности.На уплотняемом участке просадочного грунта 1 толщиной Я, подстилаемого непросадочным грунтом 2, бурятскважины 3 глубиной до 0,7:Н. В каждую скважину 3 засыпают дренажныйматериал 4, устанавливают над нимтрубу 5 и заполняют зазор между неюи стенкой скважины 3 местным грунтом 6, На поверхности грунта 1 монтируют временные водораспределительные трубы 7 с вентилями 8 и подаютпо...
