E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 1161662

Опубликовано: 15.06.1985

Автор: Аубакиров

МПК: E02D 27/34

Метки: здания, сооружения, фундамент

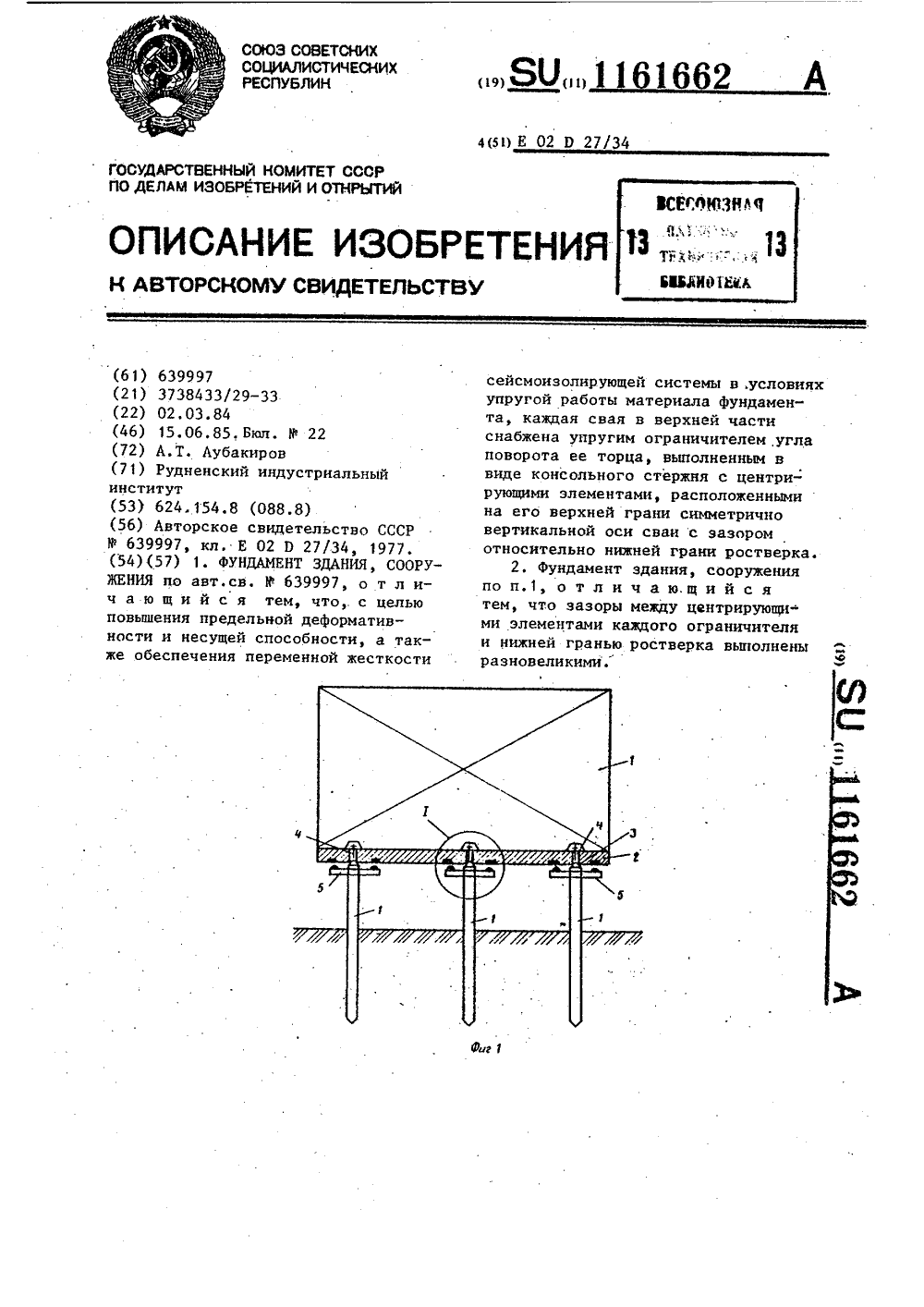

...в условиях упругой работы материала Фундамента,На фиг.1 изобраЖена схема здания,сооружения с Фундаментом; на Фиг.2 -узел Т на фиг, 1.Фундамент включает сваи 1, высокий ростнерк 2, шарнирные элементы 3, тяги 4 предварительного обжатия шарнирных элементов 3. Каждаясвая 1 снабжена упругим ограничителем угла поворота ее торца, выполненным в виде консольного стержня 5 с центрирующими элементами 6,расположенными на его верхней гранисимметрично вертикальной оси сваи1 с зазором относительно нижней грани ростверка 2, причем зазоры междуцентрирующими элементами 6 каждогоограничителя и нижней гранью ростверка 2 могут быть выполнены разновеликими.Консольные стержни 5 устраиваются в двух взаимно перпендикулярных направлениях с целью обеспечения...

Номер патента: 1162895

Опубликовано: 23.06.1985

Авторы: Горбанов, Грувер, Жебелева, Мазепин, Петраков

МПК: E02D 1/00, G01N 3/24

Метки: грунта, испытания, сдвиг

...концах которых смонтированы противовесы 21 и грузовые тяги 22,45 Хомут 9 грунтоприемной камеры посредством гибких тяг 23 связан с секторным рычагом 24. К ползуну 17 также закреплены гибкие тяги 25, пропущенные через натяжные блоки 26 с регулировочными опорами 27, Другой конец гибких тяг 25 соединен с секторными рычагами 24 с тарированными грузами 28. Между штоком 18 и коромыслом 19, траверсой 5 и ползуном 17 размещены 55 тела качения 29. С коромыслом 19 контактирует индикатор 30 часового типа. Рычаги 20 установлены на опорах 31 с возможностью поворота вокруг осей 32, а опоры 31 жестко закреплены к Т-образной вставке 33 ползуна 17.Устройство работает слелующим образом.Рычаги 20 устанавливают в самое верхнее положение, снимают...

Номер патента: 1162896

Опубликовано: 23.06.1985

Авторы: Богомолов, Долбин, Евсенев, Круглов, Павлов

МПК: E02D 1/00

Метки: бокового, грунта, давления, коэффициента

...фиг. 1; на фиг, 3 представлено сопоставление расчетных и экспериментальных значений максимальных напряжений по среднему сечениюдонной и 15 двух боковых балочек.Устройство для определения коэффициента бокового давления грунта состоит из корпуса 1 и установленной в нем измерительной камеры в фор ме параллелепипеда, дно и боковые стенки которой выбраны из отдельных прямоугольных балочек 2, шарнирно опертых на цилиндрические стержни 3, а торцовые стенки 4 выполнены ,д 5 .монолитными, причем внутренняя поверхность измерительной камеры герметизирована эластичным резиновым покрытием 5.Балочки 2 и торцовые стенки 4 30 измерительной камеры выполнены из фотоупругого материала, причем датчиками давления служат боковые и донная балочки в среднем...

Номер патента: 1162897

Опубликовано: 23.06.1985

Авторы: Екимов, Карпов, Сапегин

МПК: E02D 1/00, G01N 3/10

Метки: грунта, деформируемости, исследования, скважинах

...в виде верхнего 1 и нижнего 2 радиально-распорных домкратови осевого домкрата, содержащего стакан 3 и поршень со штоком 4, и измерительное приспособление,Шток 4 пропущен через днищестакана 3 и при помощи шарниров 5и тяги 6 соединен с верхним радиально-распорным домкратом 1.Измерительное приспособление содержит направляющие .стержни 7; диски 8 с прижимными домкратами 9,датчики вертикальных 10 и радиальных 11 деформаций. Стержни 7 закреплены на корпусе устройства, пропущены через отверстия в дисках 8и соединены с ними посредством пружин 12. Прижимные домкраты также,как и радиально-распорные и осевойдомкраты, подключены к источникудавления (не показан).Устройство работает следующимобразом.Устройство опускают в .скважинуи создают...

Номер патента: 1162898

Опубликовано: 23.06.1985

Авторы: Алтыкис, Хабибуллина, Халиков

МПК: E02D 3/12

Метки: дорожного, композиции, приготовления, строительства

...такую воду вводят порошок едкого натрия в заданных соотноше ниях. После этого перемешивают водный раствор едкого натрия в активированной воде со шламом промышленных очистных сооружений гальванического производства ПОСГП. Содержание жидкой фазы в композиции должно соответствовать оптимальной вчажности смеси, т.е. равняется 14 г/л от массы сухого шлама ПОСГП.Шлам ПОСГП " многотоннажный отход процесса электролитического цннкования металлических покрытий " представляет собой грунтообразную массу темно-бурого цвета с влажностью 25-ЗОЖ без запаха. Обьемная35 масса высушенного шлама ПОСГП составляет 1480 кг/м. Химический состав шлама ПОСГП следующий, мас.7,: Са(ОН), 6,7; Ъп(ОН) 14-17; Ре(80)4,51 М 9 5-6; РО 3 7-10, связный грунт остальное....

Номер патента: 1162899

Опубликовано: 23.06.1985

Автор: Ефремов

МПК: E02D 15/10

Метки: водоема, дне, намыва, основания, размещенного, сооружения

...Напорный пульпопровод 5 поворачивают в процессе намыва основания 1 и размещают внутри всасывающего пульлопровода 6. Вовремя намыва основания 1 в пульпопровод 5 подают воздух, например, компрессором 7по шлангам 8, насадкам 9 через отверстия. Начало передвижения пульпопровода 5 устанавливают по появлениювоздуха в отрабо"анной воде и всасывающем пупьпопроводе 6.Площадь поперечного сечения выпускных отверстий насадок 9 соответствует миделеву сечению средних порнамываеиого грунта. Величину среднейнористости определяют на основе анализа физико-механических свойствгрунта, предназначенного для намыва 40основания 1, Суммарную величину поропределяют для грунта с относительной плотностью сложения 0,4-0,6. Такая плотность получается обычно...

Номер патента: 1162900

Опубликовано: 23.06.1985

Авторы: Джантимиров, Дзагов, Мамонов, Немов

МПК: E02D 27/12

Метки: свайного, усиления, фундамента

...6Изобретение относится к строительству и может быть использовано для усиления свайных фундаментов пре. имущественно в просадочнйх грунтах.Цель изобретения - облегчение про иэводства работ при усилении свайного фундамента, возведенного в просадочных грунтах.На фиг. изображен усиливаемый фундамент, продольный разрез; на фиг,2 образование в грунте вокруг сваи фундамента кольцевой воронки при приложении к свае знакопеременной горизонтальной нагрузки с одновременной подачей воды в кольцевую воронку; на фиг.З - заполнение воронки реагентом с образованием консистентной антифрикциоиной смазки;, на фиг.4 - допогружение сваи гидродомкратом и наращивание ее секциями. 20Способ осуществляют следующим образом.По крайней мере одну сваю 1...

Номер патента: 1162901

Опубликовано: 23.06.1985

Авторы: Беда, Железков, Кнатько

МПК: E02D 33/00

Метки: винтовых, испытания, свай

...обность грунт вдавливание; соответствуюД к снованиясадка сваая нагруз предельная осадравна 0,1 Здиаметр лопастпредельная несность грунта о а св П - Р=к м- М сваи;ая способнования 1,прикладысваи; крутящий момен ваемый к ствол ротивления я с учетом оэ ициент с грунта основан проскальзывани ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР1 Ю ДЕЛАМ ИЗОбРЕТЕНИЙ И ОТНРЬ)ТИЙ ПИСАНИЕ ИЭ АВТОРСХОМУ СВИДЕТЕЛЬСТВУ(54)(57) СПОСОБ ИСПЫТАНИЯ ВИНТОВЬИСВАЙ, включающий завинчивание сваина заданную глубину измерение величины крутящего момента в концезавинчивания и определение предельной несущей способности грунта порасчетной формуле, о . л и ч а ю. щ и й с я тем, что, с целью снижения трудоемкости и стоимости работпри определении несущей способностиоснований свай в...

Номер патента: 1164363

Опубликовано: 30.06.1985

Авторы: Ильичев, Лебедев, Черников, Шевцов

МПК: E02D 1/00

Метки: грунта, испытания, сдвиг

...для испытаниягрунта на сдвиг, включающее штангу,стакан, нагрузочный штамп с элементами для сдвига, выполненными в 20виде лопастей крыльчатки, закрепленных на нагрузочном штампе 2.Недостатками известного устройства являются низкие точность и надежность измерений, обусловленныезначительной степенью нарушения естественного состояния грунта призадавливании в него лопастей крыльчатки, а также влиянием ядра уплотнения при повороте лопастей в грунте.Цель изобретения - повышение точности и надежности испытаний,Цель достигается тем, что в устройстве для испытания грунтана сдвиг,.З 5включающем штангу, стакан, нагрузочный штамп с элементами для сдвига,элементы для сдвига выполнены в видепластинчатых стержней, консольнозакрепленных на...

Номер патента: 1164364

Опубликовано: 30.06.1985

Авторы: Буравчук, Кузин, Мышев, Явич

МПК: E02D 3/12

Метки: грунта, закрепления

...следующим образом. В грунте образуют скважину 1 и размещают в ней инъектор 2 с нес колькими расположенными по периметру скважины 1 разобщенными нагнетательными зонами 3. Через одну или несколько зон 3 ведут нагнетание закрепляющего раствора 4 и одновре менно через другую или другие зоны 3 осуществляют введение нейтрального по отношению к грунту агента 5, например воды или сжатого воздуха, ограничивающего область распростра нения закрепляющего раствора 4 в грунте.Способ закрепления грунта осуществляют с использованием инъекто-ра 2, имеющего внутренние нагнетательные трубы 6, эластичную камеру 7 и перфорированные пластины 8, причем 2разные трубы 6 сообщаются с отверстиями в разных пластинах 8. При подачев трубы 6 под давлением...

Номер патента: 1164366

Опубликовано: 30.06.1985

Авторы: Бояринцев, Ерофеев, Уткин

МПК: E02D 5/80

Метки: анкер, грунтовый

...работы грунтового анкера за счет предотвращения складывания лопастей.Цель достигается тем, что в грунтовом анкере, включающем штангу с заостренным наконечником, шарнирно прикрепленные к наконечнику поворотные лопасти, каждая из которых со стороны, обращенной к штанге, выполнена с продольным клиновидным ребром, сужающимся к основанию лопасти, и распорную втулку, установленную на штанге между лопастями с возможностью перемещения, штанга снабжена ограничителем перемещения втулки в пределах высоты лопастей, а втулка выполнена конической, расширяющейся к наконеч-нику, с прикрепленной к ней гибкой тягой.На фиг, 1 изображен схематически анкер в сложенном состоянии, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - анкер с предварительным...

Номер патента: 1164367

Опубликовано: 30.06.1985

Автор: Шамуратов

МПК: E02D 27/34

Метки: блок, сейсмозащитный

...сечения вертикальных стержней определяются из условия116436где Р - расчетная вертикальная нагрузка на блок;- расстояние между стержнемви ограничителем прогиба; 7 4короба заполнена сыпучим материалом 9,Нижняя опорная плита 1 опирается наоснование, а верхняя опорная плита2 несет верхнее строение.п - количество вертикальных6стержней в блоке;Р - площадь поперечного сече 6ния стержня;Ю - минимальный момент сопробминтивления поперечного сечения стержня;ь э - предел упругости материаластержня.Параметры поперечного сечения наклонных стержней определяются из условия 10 15 г гг 4 н пн н совс пнфнминсоМ 20где Рг расчетная горизонтальнаянагрузка на блок;расстояние между стержнеми ограничителем прогиба;количество наклонных стержней в...

Номер патента: 1164368

Опубликовано: 30.06.1985

Авторы: Акимов, Бошенятов, Васильев

МПК: E02D 31/08, E21F 15/00

Метки: защиты, провалов, сооружений

...для защиты от провалов зданий и сооружений, возводимых над горными 5 подготовительными выработками.Цель изобретения - повышение эф-. фективности защиты при размещении над выработкой слоя водонасыщенного. песка.ОНа чертеже показан совмещенный план охраняемого сооружения с бермой вокруг него и подготовительной выработки,Способ осуществляется следующим 15 образом.Под охраняемым сооружением 1 при ликвидации шахты в подготовительной выработке 2 в границах 3 охраняемой площади у одной из границ, пересе-. 30 кающей в плане выработку 2, устанавливают концевую водонепроницаемую перемычку 4 и последовательно в одном направлении устраивают водопрони-цаемые перемычки 5, разделяющие вы работку на участки 6 закладки и свободные участки 7,...

Номер патента: 1165705

Опубликовано: 07.07.1985

Авторы: Аманов, Ахмедов, Нурыев

МПК: E01C 3/04, E02D 3/12

Метки: грунта, закрепления, песчаного, состав

...трансформаторное масло, а в качестве .органической добавкибитум при следующем соо"- ношении компонентов, мас.З;Отработанноетрансформаторное 20масло 89-93Битум 7-11Недостатками известных составов являются незначительное проникание вглубь песка основной массы состава и образование корки недостаточ- ной толщины с низкой механической прочностью.Цель изобретения- повышение глубины проникания состава и повышение 30 механической прочности закрепленногогрунта.Поставленная цель достигаетсятем, что состав, содержащий отработанные нефтепродукты и органическую добавку, в качестве органической добавки содержит оксикислоты при следующем соотношении компонентов, мас.Ж; 85-90 ОстальноеСостав Показатели звестный с содержанием отработанных...

Номер патента: 1165742

Опубликовано: 07.07.1985

Авторы: Новосельский, Тер-Мартиросян, Черкасова

МПК: E02D 1/02

Метки: грунтов, испытаний, полевых, слабых

...20 .насосом 9 посредством гибкого рукава 10. Вакуумметр 11 соединен с камерой 1 шлангом 12.Устройство работает следующимобразом, 25Устройство погружается на дно. подсобственным весом. В процессепогружения камера 1 заполняется водой, свободно поступающей через фильтр 4,а вытесняемый воздух Йыходит через Зо эжектор 8. После установки устройства в рабочем положении включают нагнетающий насос 9, подающий под напором воду вэжектор 8, которая выходит на поверхность, не поступая в камеру 1. При этом давление у сопла эжектора 8 понижается и вода из каме. ры 1 через центральное отверстие 5 и эжектор 8,выкачивается на поверхность по вертикальной трубе 6. По- О нижение давления в камере 1 обуславливает возникновение потока грунтовых вод,...

Номер патента: 1165743

Опубликовано: 07.07.1985

Авторы: Кушнир, Матвеев, Педан, Сташевский

МПК: E02D 7/10

Метки: гидромолот

...гидроэамок 22 и клапан 23 управления. Последний включает запорный элемент 24 и толкатели 25 и 26. Причем в толкателе 25 выпол-. нено осевое отверстие, с помощью которого подклапанная полость 27 сообщается. со штоковой полостью 19, а743 4и жидкость из полости 31 перетекаетв полость 19. В данном случае давление в системе также снижается додавления слива,Достигнув наивЫсшей точки подъема,ударная часть 1,падая, наносит ударпо наголовнику 5, погружая сваю вторично. в грунт. Одновременно, действуя плунжером 3 на шток 21, перемещает поршень 20 вниз, выдавливаяжидкость из полости 31 в полость 19.В нижнем положении толкатель 26 переключается и закрывает клапан 23,отсоединяя полость 30 от полости 19.Под действием пружины гидроэамок...

Номер патента: 1165744

Опубликовано: 07.07.1985

Авторы: Валанцевич, Мамыка, Рябый, Феклин, Шастун

МПК: E02D 27/48

Метки: усиления, фундамента

...2, рамы 3, пояса 4, закрепленного на колонне 5, временно разгружают. Далее поперек фун дамента 1 или вокруг него разрабатывают грунт 6 ниже подошвы Фундамента, размещают на дне разработки балки 7 и упорные конструкции 8 с домкратами 9 и, подключив последние, опускают в 25 котлован, а затем, подключив домкраты к насосу, осуществляют одновременное задавливание балок 7 навстречу одна другой. Задавливание балок 7 производят под действием статических З 0 ступенчато-возрастающих или циклических нагрузок на расстояние, меньшее половины ширины фундамента, Столбчатый фундамент может усиливаться эадавливанием балок 7 счетырех сторон. Задавив балки 7, демонтируют упорные кон. струкции 8, домкраты 9, подкосы 2, рамы З,.пояса 4 и производят обратную...

Номер патента: 1168666

Опубликовано: 23.07.1985

Авторы: Ажигалиев, Бессолов, Горина, Добросклонский, Дятлова, Леженин, Рудомино, Сильвестров, Темкина

МПК: E02D 3/12

Метки: грунта, состав, укрепления

...а также удлинение времени гелеобразования.Состав для укрепления грунта содержит в качестве фосфорсодержащего соединия нитрилотриметилфосфоновую кислоту (НТФ), сыпучий порошок, которая хорошо растворяется без осадка в воде, не слеживается и не разлагается при длительном хранении, по своим свойствам удовлетворяет ТУ 6 - 02 - 1171 - 79.Раствор НТФ в воде образует с ионами кальция устойчивый комплекс, препятствующий быстрой реакции гелеобразования, которая имеет место при смешении жидкого стекла и раствора хлористого кальция.Порядок приготовления предлагаемого состава для укрепления грунта следующий.Сначала готовят комплексный отвердитель, для чего 5 - 10%-ный водный раствор хлористого кальция (СаС 1) смешивают с 5%-ным водным...

Номер патента: 1168667

Опубликовано: 23.07.1985

Авторы: Лем, Расулов, Салихов, Степанова, Фазилов, Чертков

МПК: E02D 3/12

Метки: вяжущее, песков, подвижных, укрепления

...ров а нный серной кислотой кубовый остаток фенолацетонового производства - отвердитель КСМ, представляющий собой смесь ароматических 45 сульфокислот. Это гомогенная жидкость темно-коричневого цвета вязкостью 52,4 с, кислотное число 273 --- , следующего хиМГ+ КОНмического состава (по ТУ 6 - 05 - 231 - 209- 79, мас.%(не более): фенол 25; димеральфаметастирол 43,1; кумилфенол 33,1; альфаметилстирол 15,7; ацетофенол 7; диметилфе нилкарбинол 0,8; вода 178. Песок укрепляют вяжущим, для приготовления которого используют отход производства феноло-формальдегидных смол состава, мас./,: бромирующиеся вещества в пересчете на фенол 4,58; фенол 0,93; формальдегид 2,80; метанол 4,1; вода 87,59; сухой остаток 14,5 О/о, кубовый остаток производства...

Номер патента: 1168668

Опубликовано: 23.07.1985

Авторы: Болдин, Бородкина, Закиров, Петров

МПК: E02D 3/12

Метки: грунта, укрепления

...после чего начинается интенсивный процесс отверждения смолы. Такая раздельная обработка грунта двумя составами обусловлена требованиями технологии инъекционной обработки грунта, При совмещении этих составов в один возникают сложности при нагнетании, так как вязкость системы резко возрастает, снижая тем самым равномерность, скорость и глубину пропитки грунта составом.Обработку грунта по предлагаемому способу двумя составами осуществляют при 5 10 15 20 25 30 35 2расходе каждого состава в количестве 2 л/м поверхности грунта, соотношение между составами принято равным 1:1.Предлагаемым способом укрепляют песок с размером фракции не более 0,65 мм. Для этого используют следующие материалы: ацетонформальдегидную смолу марки АЦФ - ЗМ, имеющую...

Номер патента: 1168669

Опубликовано: 23.07.1985

Авторы: Абрамович, Арабский, Бендюг, Зубарев, Люнгрин, Терентьев

МПК: E02D 7/18

Метки: анкеров, погружения

...наголовником 7 и состоят из корпуса 9 с подковообразным вырезом, на котором установлены крестообразные звездочки 10 с храповым механизмом.Механизм перемещения погружателя, выполненный в виде трособлочной системы, снабжен гидроцилиндром 11, закрепленным на копровой мачте 2, на штоке которого установлены блоки 12. На концах копровой мачты 2 закреплены блоки 13, причем концы огибаюших тросов 14 закреплены на копровой мачте 2 и наголовнике 7.Пакет анкеров 15 уложен на плошадке механизированного склада 16, транспортируемого базовой машиной 1. Склад 16 снабжен стойками 17 с ложементами для укладки на них анкера 18. Подъемник 19 предназначен для перемещения анкеров 18 из пакета 15 на стойки 17.Установка работает следующим образом.Перемещение...

Номер патента: 1168670

Опубликовано: 23.07.1985

Авторы: Рудницкий, Шухамет

МПК: E02D 9/04

Метки: голов, свай, срезки

...4, фикстором 5 относительно вертикального шарнира и фиксатором 6 относительно рамы. Одна из консолей 7 П-образной рамы с прижимным устройством 8 может быть выполнена передвижной и переустанавливаться на П-образной части в зависимости от типоразмера срезаемых свай. Кривошип соединен с помощью дополнительного вертикального шарнира 1 с дополнительным рычагом 10, качающимся в горизонтальной плоскости, на конце которого закреплен режущий дисковый орган 11, связанный с приводом 12 вращения. Дополнительный рычаг снабжен рычагом 13 управления.Устройство работает следующим образом.Рама закрепляется на свае 14 и фиксируется на нужной отметке прижимным устройством 8, затем устанавливается вертикальный шарнир 3 с качающимся кривошипом 4,...

Номер патента: 1168671

Опубликовано: 23.07.1985

Автор: Колесников

МПК: E02D 17/00

Метки: грунте, сооружения, щели

...закреплен в центре трубы 3. Штоки 8 гидроцилиндра 6 связаны с трубой 3 через упоры 11, жестко закрепленные на трубе 3, а с несущей траверсой - ползунами 12, которые имеют перемещение в пазах несущей траверсы 2 в обе стороны, равное ходу поршня.Труба 3 оснащена резцами 13 двустороннего действия и имеет сопла 14 для выхода глинистого раствора в зону разработки грунта, выполненные в нижней и торцовой части трубы.Механизм подачи предназначен для ориентации режущего органа на ось разрабатываемой гцели и осуществления его подачи на забой в вертикальной плоскости и содержит телескопические штанги 15, жестко за 5 10 5 20 25 ЗО 35 40 45 50 55 крепленные на раме 1 кронштейнами 16. Штоки штанг 15 соединены с несущей траверсой 2 шарнирами 17,...

Номер патента: 1168689

Опубликовано: 23.07.1985

Авторы: Абельский, Вайнштейн, Вольхин

МПК: E02D 27/44, E04G 21/26

Метки: анкерных, болтов, кондуктор, установки, фундамент

...23 в пределах зазора между анкерным болтом 18 и направляющей 55 трубой 19.К верхнему ярусу ярусных связей 6 и 7 крепится съемная площадка 24 обслуживания с телескопической лестницей 25. Монтаж кондуктора производится на предварительно подготовленной площадке.В набетонку башмака фундамента устанавливают закладные элементы 5, В случае выхода опор кондуктора за пределы площади башмака Фундамента закладные элементы 5 устанавливаются в бетонной подготовке.Монтаж кондуктора ведется в следующей последовательности.К закладным элементам 5 приваривают фланцевые патрубки 4, на которые устанавливают телескопические стойки и закрепляют болтами наружную трубу части 1. Телескопические стойки предварительно должны быть выставлены на нужную высоту и...

Номер патента: 1170041

Опубликовано: 30.07.1985

Авторы: Бобков, Бобылев, Доценко

МПК: E02D 1/04, G01N 1/04

Метки: грунта, отбора, проб

...стаканом 2, имеющим внутри подвижную круглую пластину 3, Режущий стакан с круглой пластиной закреплен на телескопическом двухпоршневом гидроцилиндре 4 с винтовой передачей. Полый цилиндр выполнен в верхней части с кольцом 5, имеющим загнутую кромку, на которое через ролики 6 оперто дополнительное кольцо 7 с зубчатым венцом 8, соединенные со штоками гидроцилиндров 9 основного гидропривода.На загнутой кромке кольца 5 установлен дополнительный гидропривод 10 с шестерней 11 с возможностью взаимодействия шестерни 11 с зубчатым венцом 8 дополнительного кольца 7. При отборе проб грунта или другого строительного материала повышенной плотности нижний конец полого цилиндра 1 выполнен с режущей фрезой 12, 1 ндропривод с гидроцилиндрами 4 и 9...

Номер патента: 1170042

Опубликовано: 30.07.1985

Авторы: Абдуллаев, Тахиров

МПК: E02D 3/10

Метки: грунта, лессового, просадочного, уплотнения

...3, размещают в них трубы 4 и дренажный материал 5. Через последний подают воду, поддерживая ее уровень у поверхности земли. При этом увлажняют грунт, находящийся внутри контура 6, из условия заполнения пор грунта водой на 75 - 80%. Через 2 - 5 сут после окончания замачивания грунта в трубах 4 размещают заряды взрывчатого вещества 7 и осуществляют их взрывы, в результате которых грунт уплотняется с просадкой поверхности на величину 8 и теряет свои просадочные свойства. За время перерыва в течение 2 - 5 сут между окончанием замачивания и осуьцествлецием взрывов происходит перераспределение влаги в грунте 1 и равномерное его увлажнецие в пределах контура 8. При этом, за счет гравитационного перемещения влаги вниз уменьшается влажность...

Номер патента: 1170043

Опубликовано: 30.07.1985

Авторы: Бабаскин, Вырко, Леонович, Цобкало

МПК: E02D 3/12

Метки: грунта, откосах, укрепления

...и 11, соединенных друг с другом шарниром 12, и шарнирно присоединенным к их концам стержней 13 и 14, противоположные концы которых шарнирно соединены с пластиной 15, к которой крепится рабочий орган 16.Рабочий орган 16 имеет раму 17 с двумя параллельными рядами колес 18. На раме 1 закреплены направляющие 19, соединенные посредством шарнирно соединенных перекрещивающихся стержней 20 и 21 с направляющими 22 на плите 23 с инъекторами 24. Кроме того, рама 17 соединена с плитой 23 посредством гидроцилиндра 25.Рама 17 снабжена дополнительными колесами 26, связанными с ней шарнирно закрепленными рычажными упорами 27 и гидроцилиндром 28. На раме 17 установлены также насосы 29 и 30 привода гидроцилиндров 25 и 28.Самоходная база 1 оснащена...

Номер патента: 1170044

Опубликовано: 30.07.1985

Автор: Нестеренко

МПК: E02D 5/38

Метки: свая

...бетонной диафрагмой 5 и слоем сыпучего материала 4.Свая возводится следующим образом.На спланированной строительной площадке с помощью круглого или квадратного полого штампа 6, погружаемого в грунт методом вибровдавливания, статического вдавливания или забивки, образуют на заданную глубину скважины 7 с одновременным созданием уплотненной зоны 8. После погружения штампа 6 его извлекают, а образованную скважину заполняют бетонной смесью 9 на всю глубину. В случае устройства таких свай в обводненных грунтах полый штамп используют в качестве обсадной трубы, через которую производят заполнение скважины материалом снизу вверх.После заполнения скважины до устья производят обратное погружение штампа в скважину на первоначальную глубину. За...

Номер патента: 1170045

Опубликовано: 30.07.1985

Автор: Денисов

МПК: E02D 7/00, E02D 7/20

Метки: возведения, свайных, фундаментов

...в какдом пустотообразователе свай 3 на всю их длину бетонолитной трубой 5. Причем траверса 2 соединена с пустотообразователем ростверка 1 жестко, а на последнем установлена наковальня 6 с проушинами 7 и ребрами жесткости 8. Откидные наконечники 4 смонтированы на торцах пустотообразоватслей свай 3 с помощью шарниров 9 и выполнены с внешним диаметром большим, чем внешний диаметр пустотообразователя свай для облегчения извлечения устройства из грунта. Устройство работает следующим образом, Перед погружением устройства в грунт в полость пустотообразователей свай 3 через их местные открытые торцы устанавливают арматурные каркасы 10 и фиксируют их в заданном положении с помощью временных фиксаторов, Затем устройство с помощью проушин 7...

Номер патента: 1170046

Опубликовано: 30.07.1985

Авторы: Бадеев, Пехов, Сальников, Тарасов, Чернышев

МПК: E02D 7/02, E02D 7/06

Метки: грунте, пробивки, скважины

...9 и 1 О, имеющих возможность скольжения относительно этой стойки.Внутренние размеры поперечного сечения 25 полой гильзы 5 должны быть равны соответствующим размерам трубы 3. Поэтому полая гильза 5 и труба 3 выполнены, например, из стальной трубы одного диаметра, Для осуществления их взаимодействия между собой на нижнем торце полой гильзы 5 и верхнем торце трубы 3 закреплены кольцевые фланцы 11 и 12, соответственно, причем фланец 12 сделан съемным.Ударная масса 6 подвешена к тросу 13 лебедки базовой машины 1 и установлена внутри полой гильзы 5. Ось ударной массы 6 во время падения не должна отклоняться от заданного направления, поэтому ударная масса 6 выполнена, например, из трубы, диаметр которой лишь на 2 - 3 см меньше внутреннего...
