Амбиндер

Номер патента: 1787533

Опубликовано: 15.01.1993

Авторы: Амбиндер, Новоскольцев

МПК: B02C 13/26

Метки: дробилки, молотковой, ротор

...втулках в сжатом состоянии. На чертеже изображен ротор, разрез, Ротор содержит вал 1, диски 2 с закрепленными на осях 3 молотками 4, в установленных отверстиях 5 которых на осях 3 расположены конусные втулки 6 из упругого1787533 Составитель А.Амби Техред М,Моргентал Редактор Г.Ьельска ректор М.Т аказ 25 Тираж ВНИИПИ Га:ударственного комитета по изо 113035, Москва, Ж, РаПодписноетениям и открытиям при ГКНТ ССС кая наб 4/5 зводственно-издательский комбинат "Патент". г, Ужгород, ул.Гагарин материала. Втулки сжаты в осевом направ- Технико-экономические преимуществалении гайкой 7; изобретения заключаются в обеспеченииОси 6 установлены в дисках 5 на шпон- новой конструкцией ротора повышения эфках 7, исключающие проворот их в дисках....

Номер патента: 1752972

Опубликовано: 07.08.1992

Авторы: Амбиндер, Бронштейн, Буданов, Гуров, Михлин, Остюков, Шустарев

МПК: E21D 11/10

Метки: заделки, крепи, монтажа, сборной, швов

...заделки. 4 ОК существенным отличиям предложенного способа монтажа устройства для заделки швов сборной крепи относятся размещение мешка, растянутого пружиной, на конце трубь 1; расположение трубы перпендикулярно нащельнику; заведение конца трубы с мещком за крель, разворот ее на 90 и жесткаяоФиксация внутри шва; извлецение пружины из мешка перед закачкой тампонажного раствора; установка нащельника после набора тампонажным раствором прочности.Все перечисленные выше отлиция предлагаемого способа монтажа устройства для заделки швов сборной крепи позволяют реализовать описанные выше преимущества указанного устройст. ва, т,е. приводят к повышению на" дежности заделки закрепных пустоти поэтому непосредственно связаны сдостижением...

Номер патента: 1747156

Опубликовано: 15.07.1992

Автор: Амбиндер

МПК: B02C 13/10

Метки: подготовки, проб

...привода и тимальная загрузка и производительностьрессоры, связанной с ним своим концом, а дробилки устройства.толкатель выполнен с резьбовым наконеч- Изменением наклона лотка-питателя 4 с,, ником, Лоток-питатель также снабжен за- помощью регулятора наклона 9 и фиксатораслонкой с пневмоприводом ее положения, 20 10 производится вручную предварительнаясвязанным с приемником давления возду- настройка приозводительности лотка-питаха и установленным на выходе материала теля.из дробилки. Элементами, обеспечивающими соблюТакое выполнение устройства обеспе- дение критерия оптимальной загрузки.дрочивает прямую связь между процессом за билки, являются заслонка 12 лотка-питателягрузки. материала и процессом его с пневмоприводом 13 и датчик 14...

Номер патента: 1696939

Опубликовано: 07.12.1991

Авторы: Амбиндер, Заволодько, Скляр

МПК: G01N 1/20

Метки: пробоотборник, сыпучих

...с Возможностью изменения на шкивах при разгоузке своей формы и выполнен, например, из двухттродольных половин, шарнирно соединенных друг с друГом и см 8 жными Ветвями, идопОпнительных бесконечных тяГовых ОрГ 3- НОВ,РасстОЯние м 8 жДу крайними ВетВЯмитяговых органов равно ипи меньше суммар.ного расстояния между шарнирами крепления половинок ковша между собой и ихКРЕПЛЕНИЕМ На ВЕТВЯХ, а КОВШ ВЫПОЛНЕН ИЗэластичного материала,На фиг. 1 представлена схема предлагаемого пробоотбирателя ,рабочее положение ковшаи холостой ход), Общий вид;на фиг. 2 - то же, вид сбоку.Пробоотбиратепь для сыпучих материалов содержит привод 1, ковда, укрепленныйна бесконечных тяговых органах 2-5, Ковшсодержит две половины б,и 7, связанныедруг с...

Номер патента: 1696645

Опубликовано: 07.12.1991

Авторы: Амбиндер, Захаревич, Кармазинов, Михлин, Непомнящий, Остюков, Очкивский

МПК: E02D 17/08, E02D 17/20

Метки: грунтовых, ограждение, откосов, фильтрующих

...ограждения при снижении материалоемкости его изготовления,На фиг,1 изображено ограждение, видсверху; на фиг.2 - фрагмент оболочки со 10сваей.Ограждение включает цилиндрическиеоболочки 1, заполненные балластом изфильтрующего материала 2 и вертикальныенаправляющие 3. Ограждение снабжено горизонтальными опорными пластинами 4,установленными по верху и по низу оболочек 1, перфорированными трубчатыми сваями 5, трубопроводами 6, впускными 7 ивыпускными 8 насадками и ограждающими 20панелями 9, при этом цилиндрические оболочки 2 установлены с образованием внутреннего 10 и внешнего 11 рядов иобъединены трубопроводами 6 в четырехугольные секции с размещением цилиндрических оболочек в углах условногочетырехугольника 12.Трубчатые сваи 5 установлены в...

Номер патента: 1679089

Опубликовано: 23.09.1991

Авторы: Амбиндер, Любченко

МПК: F16H 3/14, F16H 63/00

Метки: автоматический, привод, реверсивный

...вилки и резьбовым отверстием вала 2, Высота и взаимодействующей со шлицами колес 5, 6 часи зубьев муфты 7 выбрана из соотношения где й - упомянутая высота, 1 - длина качающихся рычагов, а - половина угловой амплитуды качания рычагов,Толкатели 14 подпружинены друг относительно друга размещенной во втулке 13 пружиной 20 сжатия. Линейное перемещение вилки в корпусе 1 обеспечивается установкой ее в направляющих 21 корпуса 1. Соединение втулки 13 качающего элемента с осеподвижной муфтой 7 может быть выполнено в виде кинематической пары - ограниченно перемещающейся вдоль оси муфты 7 охватывающей ее втулки 22,Привод работает следующим образом.При вращении вала 3 вместе с ним вращается муфта 7, находящаяся под действием пружины 20 в...

Номер патента: 1443964

Опубликовано: 15.12.1988

Авторы: Амбиндер, Краснокутский, Скляр

МПК: B02C 21/00

Метки: аналитических, подготовки, проб

...диском 11 с загрузочнымокном 12 и роторным диском 13,закрепленным на валу 14 привода (иепоказан)., Диски 11 и 13 установленысоосно и Образуют у Основания коль 55цевую разгрузочную щель, а их боковые поверхности, выполненные с продольными выступами высотой 1-2 мм,образуют, угол захвата материала ю. Угол о выбирается в пределах 5-15о и зависит от размера максимального зерна лабораторной пробы. Лабораторная проба, предназначенная для подготовки аналитических проб и полученная в результате обработки первичной пробы, имеет крупность 0-3 (0-10) мм. Угол 5-15 для большинства измельчаемых материалов является оптимальным. При угле, большем 5 и меньшем 5 снижается эффективоность измельчения материала. Регулировка угла захвата материала...

Номер патента: 1374085

Опубликовано: 15.02.1988

Авторы: Амбиндер, Бондаренко, Краснокутский, Сергеев, Скляр

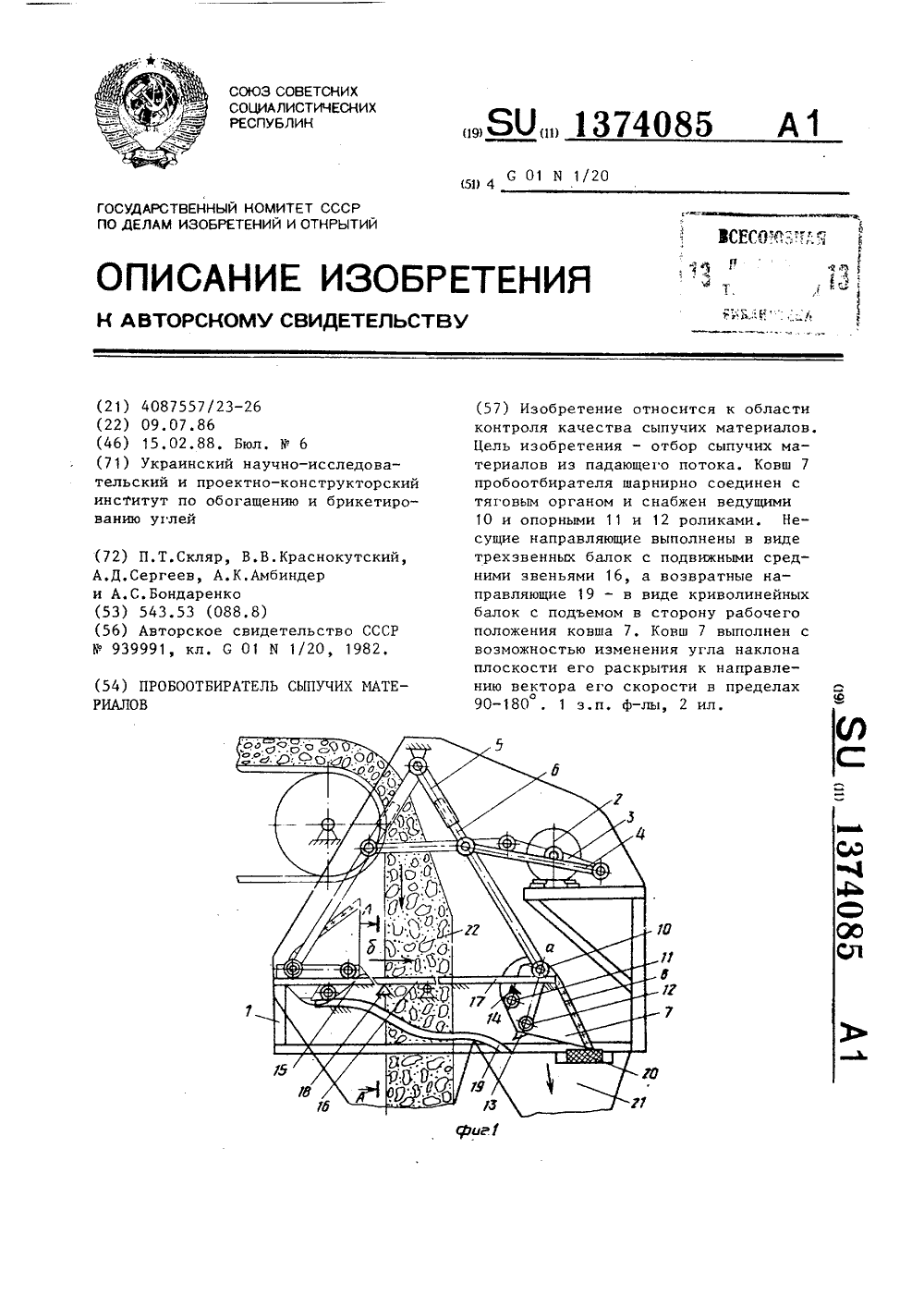

МПК: G01N 1/20

Метки: пробоотбиратель, сыпучих

...содержит такжевозвратные направляющие 19, упорыамортизаторы 20 и приемный желоб 21,Пробооотбиратель работает следующим образом,В исходном положении ковш 7 находится в точке а . Затем при включении привода 2 кривошип 3 посредствомшатуна 4 поворачивает коромысла, приэтом шарнирно связанный с ними ковш7 перемещается по направляющим.При подходе к точке о опорные ролики 11, перекатываясь по наклоннымучасткам возвратных направляющих 19,поворачивают ковш 7 вокруг оси ведущих роликов 1 О, при этом опорные ролики 12 отжимают подвижные звенья 16и накатываются на звенья 15 несущихнаправляющих, В результате ковш 7занимает рабочее положение, при котором плоскость его раскрытия, образованная передней и регулируемойзадней стенками, может составлять...

Номер патента: 1362840

Опубликовано: 30.12.1987

Авторы: Амбиндер, Бронштейн, Годес, Михлин

МПК: E21D 11/14, E21D 5/00

Метки: забивная, крепь, металлическая

...При монтаже крепи смежные полки 4швеллерных.балок 1 размещают междуребрами 2, а цилиндрические. стержни 203 полок 4 заводят друг за друга, чемобеспечивается надежное соединениеэлементов. крепи. Расстояние между ребром и близлежащей полкой швеллерной балки находится в пределахЬщ(1,2-1,7)В+С,где Ь - расстояние между ребром иблизлежащей полкой швеллерной балки;В - диаметр стержня;С .- толщина полки швеллернойбалки,а диаметр стержней составляер 0,1503 ширины полки швеллера. При таких соотношениях размеровдостигается максимальная надежностьсоединения элементов крепи,Формула изобретенияМеталлическая забивная крепь,включающая соединенные между собойв непрерывный ряд посредством замковшпунтовые элементы корытной формы,о т л и ч а ю щ а я с я...

Номер патента: 1100211

Опубликовано: 30.06.1984

Авторы: Амбиндер, Заволодько, Костин, Кравцов, Новоскольцев, Ромашкин, Сигалов

МПК: B66B 5/04

Метки: ограничитель, подъемно-транспортного, скорости, средства

...груза 3. Число грузов 3 выбрано из условия сбалансированного вращения ведущего корпуса 1. Корпус 1 представляет собой открытую снаружи обойму с торцовыми дисками 4 и 5, в которых установлены оси 2 и втулки 6 и.7 с призмами 8 и 9, Между призмами 8 и 9 размещена пластинчатая пружина 10. Во втулке 6 выполнено глухое, а во втулке 7 - сквозное отверстия. Призма 9 установлена с возможностью продольного перемещения внут щение от корпуса 1, включает ловители транспортного средства, обеспечивающие аварийный останов.Восстановление рабочего состояния ограничителя скорости производится поворотом корпуса 1 в противоположную сторону (проезд транспортным средством назад), в результате чего грузы 3 тыльной стороной воздействуют на упоры и переводят...

Номер патента: 1094619

Опубликовано: 30.05.1984

Авторы: Амбиндер, Литвин, Новоскольцев, Ромашкин, Скляр, Тучин

МПК: B02C 21/00

Метки: лабораторных, подготовки, проб, сыпучих

...и.1, о т л и ч аю щ а я с я тем, что бесконечная приводная цепь выполнена с закрепленным на ней водилом. 5. Установка по пп. 1 и 4, о т - л и ч а ю щ а я с я тем, что обойма выполнена с внлкообразным кронштейном, взаимодействующим с водилом. увеличению габаритов машины, усложнению конструкции, снижению надежности ее работы.Цель изобретения - упрощение конструкции и повышение надежности работы.Поставленная цель достигается тем,что установка для подготовки лабораторных проб сыпучих материалов, содержащая питатель, молотковую дробилку с направляющей решеткой, бесконечную приводную цепь и сборникипроб, снабжена направляющими и установленной на них обоймой, приводимой в возвратно - поступательное движение бесконечной приводной цепью,а...

Номер патента: 1047519

Опубликовано: 15.10.1983

Авторы: Амбиндер, Новоскольцев, Ромашкин, Сергеев, Скляр, Царевский

МПК: B02C 21/00

Метки: аналитических, подготовки, проб

...аналитическихпроб из лабораторных, крупность которыхне превышает 3 мм, но при этом ей присущряд недостатков.Во-первых, размещение фильтра дляудаления воздуха на пылеугольной смеси,выходящей из мельницы, между мельницейи делителем приводит к налипанию тонкихчастиц пробы на фильтре, а также к неравномерному делению пробы и вызываетнеобходимость систематической очисткифильтра,Во-вторых, часть воздуха, поступающаявместе с материалом пробы в открытые только сверху банки для аналитических проб,выдувает из банок наиболее тонкие частицы 5пробы, которые оседают в банках только после окончания подготовки пробы и встряхивания фильтра, что приводит к неравномерному распределению различных по крупности и массе зерен в банках, а...

Номер патента: 1011869

Опубликовано: 15.04.1983

Авторы: Амбиндер, Заволодько, Любченко, Новоскольцев

МПК: E21F 13/04

Метки: вагонетка, выработкам, людей, наклонным, перевозки

...сухарями тормозных канатов 1 1Цель изобретения - обеспечение плавного торможения путем равномерного распределения тормозных усилий.Цель достигается тем, что в вагонетке для перевозки людей по наклонным выработкам сухари смонтированы на направляющих, жестко связанных друг с другом и установленных на тормозной каретке с возможностью перемещения в направлении, перпендикулярном продольной оси упомянутой каретки.На фиг. 1 изображена вагонетка, транспортное положение; на фиг.2 - то же- разрез по тормозной каретке в положении начала торможения; на фиг.3 - разрез А-А на фиг.2. Вагонетка состоит из корпуса 1,рамы 2 с копирными линейками 3,тормозной каретки М с сухарями 5канатных амортизаторов, установлен"ными на направляющих 6, которые жестко...

Номер патента: 978917

Опубликовано: 07.12.1982

Авторы: Амбиндер, Моисеенко, Новоскольцев, Ромашкин, Сергеев, Скляр, Царевский

МПК: B02C 13/02

Метки: лабораторных, подготовки, проб, проборазделочная, сыпучих

...машинц, ее надежности, получение необходимого количества проб.Эта цель достигается тем, что впроборазделочной машине для подготовки лабораторнцх проб сыпучих материа"лов, содержащей ленточный питатель,молотковую дробилку, узел сокращенияи сборники проб, узел сокращения выполнен в виде установленных один поддругим сократителей с ковшами, соединенных общим приводом и смещенных вгоризонтальной плоскости на расстояние не менее ширины сборника, а в молотковой дробилке смонтирована направляющая решетка.)О) дла гав мат Пробор Вздело цная машина.,Иа Включает лентОчныи питатель 15молотк Вую ДрОбилку 2, направляющуюГ)ешетку,), сОкратители 1 с ковшамии с)Оики ПГОб 6 .", В:,г, )3,:,О ГКу ,) Измел ь ценный доруГности 0-3 мм материал через...

Номер патента: 977834

Опубликовано: 30.11.1982

Авторы: Амбиндер, Максецкий, Новоскольцев, Полетаев, Ромашкин, Штокман

МПК: E21F 13/04

Метки: вагонетка, выработкам, людей, наклонным, перевозки

...цепи 1 О, чтоприводит к возникновению тормозной силы,препятствующей движению вагонетки, Величина тормозной силы плавно нарастаетпропорционально сжатию пружины 6 и зависит от количества магнитных блоков11, находящихся в контакте с головкамирельсов 12. Жесткость пружин 6 выбрана таким образом, что при выходевсех магнитных блоков 11 на рельсы 12упор 7 прекращает свое движение в стакане 5 и через кулак 13 останавливаетзамкнутую цепь 10, что приводит к оотановке вагонетки после проскальзываниямагнитных блоков 11 по рельсам 12. При включении электродвигателя, вращающего приводную звездочку, цепнойконтур с электромагнитами приходит вдвижение. К электромагнитам, находящимся в контакте с рельсами, подводится эле 5ктропитание, что приводит...

Номер патента: 931638

Опубликовано: 30.05.1982

Авторы: Амбиндер, Костин, Кравцов, Новоскольцев, Ромашкин, Сигалов

МПК: B66B 5/04

Метки: варианты, его, ограничитель, подъемно-транспортного, скорости, средства

...1 в сторону против часовой стрелки под воздействием центробежных сил грузы 3 поворачиваются на эксцентриках М как на осях к периФерии корпуса 1, изгибая 8 4пружинц 8 относительно ограничительного вцступа 10 кулачка 9. При достижении пружиной 8 величины изгиба, достаточной для начала ее скольжения по выступу 10, происходит срыв пружины 8 с ограничительного выступа 10, выемки 15 или 17 и груз 3 входит в соприкосновение с барабаном 12, последующее замыкание с которым осуществляется при помощи упоров 13.Барабан 12, получив вращение от корпуса 1, включает ловители транспортного средства для осуществления аварийного останова,Восстановление рабочего состояния ограничителя скорости производится поворотом корпуса 1 в противоположную сторону...

Номер патента: 884717

Опубликовано: 30.11.1981

Авторы: Амбиндер, Конопко, Новоскольцев

МПК: B02C 13/02

Метки: дробилка, молотковая

...в электрическую цепьсистемы управления привода,На фиг.1 изображна молотковая дробилка, общий вид, на фиг. 2 - то же,поперечный разрезИолотковая дробилка содержит привод 1, систему 2 управления приводаи корпус 3, в котором размещен ротор4 с молотками 5. Между корпусом 3 иопорами 6 ротора 4 расположены электроизолирующие элементы 7, что позво"ляет рассматривать этот узел как нормально разомкнутый контакт, включен"ный в электрическую цепь системы 2управления.В систему 2 управления, кроме того, включен тормоз 8.Устройство работает следующим образом.Исходный дробильный продукт загружается в дробилку, где измельчаетсядо определнной крупности, определяе3мой зазором между корпусом 1 и молотками 5. При попадании в дробилку металлических...

Номер патента: 740674

Опубликовано: 15.06.1980

Авторы: Амбиндер, Новоскольцев

МПК: B66B 5/04

Метки: ограничитель, скорости, средства, транспортного

...и задают им фиксированное положение,Держатели 13 пружин 8 таким же образом выведены наружу и также связаны с винтовыми приводами 11. При вод 11 выполнен в вице винта с двумя участками левой и правой резьбы. Эти участки могут иметь разный шаг резьбы, диаметр и т.д.На оси 1 свободно сидит ведомый барабан 14 с упорами 15, соединенный через фрикционную передачу с ролнком 16, на котором закреплен один конец троса 17. Другой конец троса закреплен на включателе парашютнойсистемыУстановку необходимой скорости срабатывания ограничителя производят вращением винтовых приводов 11, при этом держатели 10 и 13, имеющие резьбовые отверстия с разным направлением резьбы, с помощью винтов перемещаются в разные стороны один относительно другогоЭто позволяет...

Номер патента: 688647

Опубликовано: 30.09.1979

Авторы: Амбиндер, Новоскольцев

МПК: E21F 13/04

Метки: выработкам, людей, наклонным, транспортирования

...расположенным с передней по направлению движениястороны рамы, приводной элемент которого, размещенный в направляющих рамы,воздействует на включатель тормозной си 0 стемы при контакте упора с препятствиемна пути движения. При этом приводнойэлемент выполнен в виде ползуна, причемход ползуна упора равен длине тормозного пути ходовых тележек.На фиг. 1 изображено описываемое устройство для транспортирования на участкерельсового пути, в рабочем положении; нафиг. 2 - устройство при встрече с препятствием (аварийная ситуация); на фиг. 3 -0 тормозная система, продольный разрез.Устройство для транспортирования людей по наклонным выработкам включает кузов 1, раму 2, ходовые тележки 3, тормозную систему 4 с кареткой 5 и включателем 6, С...

Номер патента: 603753

Опубликовано: 25.04.1978

Авторы: Амбиндер, Каракулин, Кременчуцкий, Новоскольцев

МПК: E21F 13/04

Метки: высоты, компетсатор

...2 с путевыми рельсами, натяжнойстанции 3 и тягового элемента 4.Рама 2 снабжена двумя тормозными 15канатами 5 с подпружиненными натяжными устройствами, обеспечивающими постоянное натяжение канатов, а при улавливании и торможении - слабину канатов дляобразования петли. К подошвам рельсов 2 О6 подвешены с воэможностью продольногоперемещения кронштейны 7, поддерживающие тормозные канаты 5 от провисання.На осях 8 кронштейнов 7 установлены ловители 9, удерживаемые в исходном рабо- Ичем положении пружинами 10 кручения.При этом короткие плечи ловителей 9 кочтактируют с тормозными канатами 5,Кронштейны 7 выполнены с профильнымиручьями для образования петли тормозных ЗОканатов и упорами 11 ограничения поворота ловителей 9.При протягивании...

Номер патента: 581312

Опубликовано: 25.11.1977

Авторы: Амбиндер, Бакала, Новоскольцев

МПК: E21F 13/04

Метки: вагонетка, выработкам, людей, наклонным, перевозки

...что амортизаторы вы.полпены в виде силовых цилиндров, установленных на тормозной каретке, штоки которыхвзаимодействуют с копирной линейкой, причемцилиндры снабжены пружинами и конусами,установленными на поршне, при этом вершиныконусов обращены в сторону выходного канала.На фиг. 1 изображена вагонетка в транспор.тном положении; на фиг. 2 - вагонетка, разрез(по тормозной каретке в заторможенном поло.женин); на фиг, 3 - то же, надрамиая часть.Вагонетка состоит из корпуса 1, тормозной9 каретки 2 с Рельсовыми эахватамн 3. На тормозной каретке закреплены силовые цилиид.ры 4 с,конусами поршней Ь и пружинами 6,На раме 7 корпуса вагонетки закрепленакопирная линейка 8, с которой через шток и5 ролик 9 взаимодействует поршень 5.Корпус вагоиеткн...

Номер патента: 569728

Опубликовано: 25.08.1977

Авторы: Амбиндер, Новоскольцев, Сергеев

МПК: E21F 13/04

Метки: выработкам, людей, наклонным, транспортирования

...3 эакренпены одним концом с напуском торьрзныеканаты 5 амортизирующего механизма, другие концы которых пропущены через трехвапковые амортизаторы 6, закреппенные нагоповной вагонетке 1 состава, несущейаккумупирующую часть тормозных канатов 5.,Ходовые вагонетки 1 и 2 состоят иэ кузова, в котором одамешены места дпя сидения. Рамы 7 вагонеток. состава размещены на копесах В,Ходовая тормозная тепежка 3 имеет раму 9, размещенную на скатах 10. На раме ф9 смонтирован тормозной механизм, состмщий из сцепки 11, свяэачной с тягой 12,на которой закреппены приводная пружина13 и купах 14, взаимодействующий с рельсовыми захватами 15. Последние эакреппе- оны на подвижной каретке 16, связаннойчерез канаты 17 с рычагом 18, и соединены с поворотной...

Номер патента: 477031

Опубликовано: 15.07.1975

Авторы: Амбиндер, Любченко, Новоскольцев

МПК: B61H 7/00

Метки: каретка, тормозная

...фиг 2 Тормозная каретка включает раму 1 с клиновыми коробками 2, в которых расположены рельсовые захваты 3 и клиновые вкладыши 4, подпружиненные, например, упругими элементами 5, Рельсовые захваты установлены на валах б. Широкие концы клиновых вкладышейобращсны в сторону передней части рамы иклиновой коробки и контактируют с упругимиэлементами 5. Тормозная каретка размещенав нижней части вагонетки, и ее клиновые коробки с рельсовыми захватами ракположенынад рельсами 8 наклонного пути горной выработки.Тормозная каретка работает следующим образом,При аварийной ситуации, например при обрыве тягового каната 9, происходит свободноедвижение (скатывание) вагонетки вниз. Приэтом производится поворот валов б с рельсо 15 выми захватами. Рельсовые...

Номер патента: 239901

Опубликовано: 01.01.1969

Авторы: Агеев, Амбиндер, Зубрицкий, Новоскольцев

МПК: B61D 11/00, B61H 11/00, E21F 13/02 ...

Метки: включения, механизм, парашютного, пассажирскихвагонеток, приводной, устройства, центробежный, шахтных

...2 с подшипниками качения установлены защелки 8, соединенные 25 с пружинами 4, и кулачки 5, которые устанавливают защелки в определенное положение в зависимости от заданной скорости движения вагонетки.С внутренней стороны ведомого барабана 6 3 диаметрально расположены два упора 7, при помощи которых защевращение.С наружной стороны в торце ведомого барабана укреплен диск 8, выполненный из феродо и служащий для передачи вращения ролику 9, на котором закреплен тросик 10, соединенный с тормозной системой вагонетки.Ролик снабжен расположенными по его периферии гнездами 11, внутри которых установлены пружины 12 для регулировки силы трения и равномерного прижатия его к пло. скости диска 8.Прп нормальной скорости движения вагонетки защелки...
