E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 1446239

Опубликовано: 23.12.1988

Авторы: Блинов, Тодер, Фоменко

МПК: E02D 7/10, E02D 7/18

Метки: вибромолот, гидравлический

...22, установленными в поршне 13.Гидравлический вибромолот работаетследующим образом.В исходном положении боек 14 под ф 5действием собственного веса находитсяв крайнем нижнем положении, впускной16 и разгрузочный 17 клапаны закрыты, а выпускной клапан 21 открыт.Скоростной напор рабочей жидкости,подаваемой буровым насосом в вибромолот, воспринимается перегородкой 5,Жидкость через нагнетательный канал6 переходника 4 поступает в кольцевой зазор между корпусом 1 и цилинд ром 12. За счет давления в подпоршне"вой полости цилиндра 12 поршень 13совместно с бойком 14 перемещаетсявверх, Жидкость, находящаяся над поршнем 13, через выхлопной канал 11 в распределительном устройстве 8 и вых" лопное отверстие 7 в переходнике 4 вытесняется в...

Номер патента: 1446240

Опубликовано: 23.12.1988

Авторы: Блинов, Тодер, Фоменко

МПК: E02D 7/10

Метки: вибромолот, гидравлический

...тому,что площадь впускного клапана 1 0 незначительно больше (или равна) площади уплотнения 12, для его открытия иперемещения вверх требуется небольшаясила, достаточная для сжатия пружины 11.Боек 6 наносит удар по наковальне 2,Если обозначить давление рабочейжидкости Р, то в момент взаимодействия выпускного клапана 8 с внутрен"ним посадочньм местом 18 впускногоклапана 10 на последний действуетсила вверх (стремящаяся оторвать клапан 10 от верхней части цилиндра 4)пгде Р- площадь уплотнения 12,Р - площадь поршня 5,Рц в . площадь штока 7,или вниз, (сила прижжающая клапан10 к цилиндру 4),Рч)Р + 1 хгде Р - площадь клапанаО,1 с - жесткость пружины 11,х - натяг пружины 11,Так как Р- Р , то для открытиявпускного клапана 10 должно...

Номер патента: 1446241

Опубликовано: 23.12.1988

Автор: Папков

МПК: E02D 23/02, E21D 11/00

Метки: буксировки, оболочек, погружения

...погружение оболочки осуществляется следующим образом,На первом этапе устанавливают 15 торцовую крышку 1 на оболочку 2 по" мещают внутрь оболочки 2 пневматический баллон 3, подсоединяют и закрепляют патрубки 4-б к торцовой крыгпке 1, устанавливают среднюю крыгпку 2 О 7, закрепляют на средней крышке 7 патрубок 8, надувают пневмобаллон 3 до расчетного давления с помощью ,. патрубка 8, спускают оболочку на во;Жу (с помощью крана, либо слипа), 25 На втором этапе с помощью буксира и двух якорей оболочку 2 переворачивают торцовой крышкой 1 кверху (на 180 в вертикальной плоскости) и 30 буксируют к месту погружения.На третьем этапе на месте погружения производят одновременную эака,.- ку воды. во внутренний мешок 9 и регулировку давления воздуха...

Номер патента: 1446242

Опубликовано: 23.12.1988

Авторы: Горский, Гулый, Пименов

МПК: E02D 27/12, E02D 27/34

Метки: свайный, фундамент

...и надфундаментных конструкцийаНа фиг. 1 изображен фундамент, общий вид, на фиг, 2 - разрез А-А наФиг. 1; на фиг. 3 - разрез Б-Б наФиг. 1,Свайный фундамент включаег ростверк 1, имеющий в нижней части вертикальные опорные элементы 2 с круглоцилиндрическим пазом 3 на нижнемторце и сваи 4, имеющие в верхнейчасти. консоли 5 и стержни б, подвешенные к консолям 5 на тягах 7 и про Опущенные через образованные в сваяхгоризонтальные отверстия 8 и вертикальное гнездо 9, В консолях 5 имеются сквозные отверстия 1 О, через которые пропущены тяги 7. Каждый элемент 2 опирается на жесткий стержень 6, который входит в паз 3. Размеры гнезда 9 превышают размеры элемента 2 на величину, равную максимальному перемещению грунта при зем ЗОлетрясении, размеры...

Номер патента: 1446243

Опубликовано: 23.12.1988

Автор: Мещеряков

МПК: E02D 27/48

Метки: усиления, фундамента

...и опорная подушка 7 могут быть выполнены из железобетона, распределительные балки 6 дакже из жЕлезобетона или трубобетона, В местах контакта балок с опорныМи блоками и подушкой можно установить кольцевые закладные детали. В зависимости от нагрузки распределительные балки могут быть выполнены из железобетонных, асбестоцементных,керамических и других труб с соответствующим армированием их полости. Опорные блоки 4 могут быть выполнены ввиде свайных ростверков.До вращения распределительных ба-лок по возможности ликвидируют всезазоры, заполняя, например, пространство межцу подушкой 7 и ростверком 3песчано-цементным раствором,В качестве гибкого материала лентмогут быть использованы стеклоткань,стеклорогожа, тканая металлическаясетка,...

Номер патента: 1446255

Опубликовано: 23.12.1988

Автор: Гриншпун

МПК: E02D 17/18, E04G 9/00

Метки: выемок, крепления, стенок

...которыхимеют подпружиненные распорки с Фланцами 6 и валикамис буртиками 8и пружинами 9. Механизм 4 раздвижения ограждающих щитов выполнен в виде тележки 10 с роликами 11 и отбойниками 12 в виде изогнутых пластин,сидящими на одной оси 13, и с водилами 14, шарнирно закрепленными собеих сторон корпуса тележки. На боковых поверхностях ограждающих щитов1 прикреплены хомуты 15, по которымсвободно перемещаются опорные стойки 16 с заостренными концами и вверхней части загнутыми горизонтальными площадками 1. Между щитами 1тележка 10 удерживается в заднем положении закругленными концами 18 фигурных направляющих 5, В переднемположении тележка 10 Фиксируется попаданием роликов 11 в ложе 19 Фигурных направляющих 5,Монтаж и работа устройства...

Номер патента: 1447975

Опубликовано: 30.12.1988

Авторы: Лебедев, Миронова, Шевцов

МПК: E02D 1/00

Метки: анкера, винтового, глубины, заложения, оптимальной

...- диаметр винтовой лопасти. Составитель В.ОрловРедактор А.Лежнина Техред Л.Сердюкова Корректор Э.Лончакова Заказ 6817/34 . Тираж 637 Подписное,ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5фПроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Погружение винтового анкера в грунт производят под действием вращающего момента и осевого усилия подачи с постоянной скоростью. В процессе погружения производят не" прерывное измерение осевого усилия подачи. Резкое падение величины осе" вого усилия подачи свидетельствует о достижении критической глубины, с которой начинает проявляться действие тянущего усилия винтовой лопасти, и погружение винтового анкера...

Номер патента: 1447976

Опубликовано: 30.12.1988

Авторы: Кадик, Клейнман, Кравченко, Слонимский, Тер-Сааков

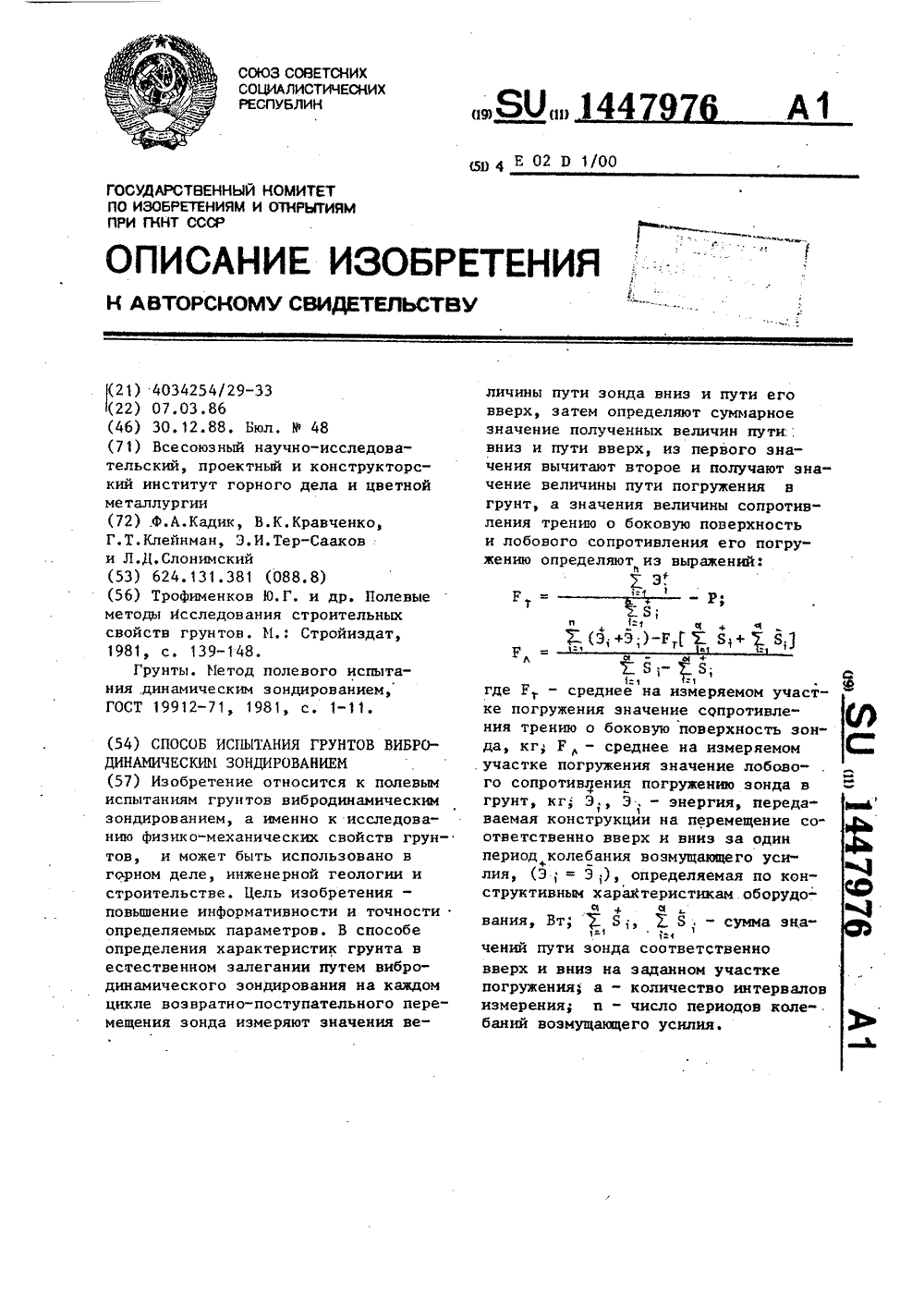

МПК: E02D 1/00

Метки: вибродинамическим, грунтов, зондированием, испытания

...- повышение информативности и точности определяемых параметров.Способ осуществляют следующим образом.На каждом цикле возвратно"поступательного перемещения зонда при вибродинамическом зондировании измеряют значения величины пути зонда Вниз Б; и пути его вверх 1 затем определяют суммарные значейия полученных величин пути вниз и пути вверх+соответственно 7 Б иБ;.1 ф 20По измеренным параметрам с учетом конструктивных характеристик оборудования определяют средние на измеряемом участке погружения значения сопротивления трению о,боковую по верхность зонда Р . и лобового соПротИвления погружению зонда в грунт Р по формулам: и+35где Э Э . - энергия, передаваемаяконструкции на перемещение соответственновверх и вниз эа один 40период...

Номер патента: 1447977

Опубликовано: 30.12.1988

Автор: Богданов

МПК: E02D 1/00

Метки: грунта, коэффициента, упругости

...от изгиба, например, тензометрического типа. Штамп 1 оснащен наконечником 12.Устройство работает следующим образом, В точке исследования в грунт погружают штамп 1 с оголовком 2, закрепляют на последнем нагрузочные плечи 4, погружают опорные стойки 7, устанавливают ось вращения, продевая ее в отверстие оголовка 2, и закрепляют ее на опорных стойках 7. Для устранения сил трения между оголовком 2 и осью 3 вращения при повороте от динамической нагрузки в оголовок 2 устанавливают подшипники качения.На нагрузочные плечи 4 устанавливают передвижной столик 6 и закрепляют на необходимом расстоянии от оси 3 вращения в зависимости от глубины погружения штампа 1 и наличия грузов для создания необходимого вращающего момента. При статическом...

Номер патента: 1447978

Опубликовано: 30.12.1988

Авторы: Абдуллаев, Голубев, Тахиров

МПК: E02D 5/38

Метки: возведения, грунте, сваи

...меньше диаметра и высоты скважины. После установки оболочки 3 в скважину 2 в пространство между стенками 720 скважины 2 и оболочкой 3 подают подвижную бетонную смесь 8, причем одновременно, полость оболочки 3 заполняют строительной смесью 9, после чего оболочку 3 напрягают путем дополнительного нагнетания в 25 нее строительной смеси через патрубок 4 при открытой заглушке 5 с помощью шнека (не показан). Дополнительное нагнетание строи. тельной смеси осуществляют до достижения давления внутри оболочки 4,0 - 5,0 МПа, в результате чего стенки оболочки деформи- З 0 руются и вдавливают бетонную смесь 8 в стенки скважины. При этом строительная смесь внутри оболочки при дополнительном нагнетании максимально уплотняется с принудительным...

Номер патента: 1447979

Опубликовано: 30.12.1988

Автор: Мудров

МПК: E02D 3/12, E02D 5/46

Метки: грунтовых, свай, формирования

...Приводной барабан 10 является несущим для троса 13, а барабан 11 служит для синхронного с тросом перемещения кабеля электропривода. Устройство для формирования грунтовых свай работает следующим образом.При помощи подвижных продольных элементов 8 и подвижных направляющих 9 рабочие органы устанавливаются на расстояниях,соответствующих расстоянию между осями рядом расположенных скважин. Положение продольных элементов 8 и подвижных на. правляющих 9 фиксируется болтами 26. Ба 5 О 5 20 25 зовая машина 1 устанавливается в зоне фор. мирования грунтовых свай так, что оси рабочих органов совпадают с осями соответствующих скважин. Бункер 3 заполняется грунтом. Заслонками 5 частично перекрываются отверстия в днице транспортера-распределителя 4 с...

Номер патента: 1447980

Опубликовано: 30.12.1988

Авторы: Арутюнов, Прутян

МПК: E02D 15/04

Метки: заполнителя, подачи

...пружин 3 и стержней 4 к бункеру 5 с перфорированной трубой 6, в центральной части которых расгголожена пластина . При этом последняя свободно проходит через прорези направляющих 8, ус тановленных перпендикулярно оси трубы 6 и прикрепленных к ней и бункеру 5. В нижней части пластина 7 шарнирно прикреглена к трубе 6 поворотной осью 9, а ее верхний конец с шарниром 10 прикреплен к раме 2 стержнями 11 и горизонтальными пружинами 12.Устройство для подачи заполнителя работает следующим образом.Устройство опускают в заполненную твердеющим раствором траншею или опа лубку. В бункер 5 подают крупный заполнитель и включают возбудитель 1 вертикальных колебаний, под действием которого рама 2 периодически бьет по пластине 7. Последняя...

Номер патента: 1447981

Опубликовано: 30.12.1988

Авторы: Воловик, Дунаев, Курманаевский

МПК: E02D 19/00, E02D 19/10

Метки: водоотливная, шахтная

...работает следующим образом.После откачивация воды до уровня НУ приток шахтной воды цо канаве 2 водоподводящего ходка 1 через водопропускцую 50 трубу 28 с нормальцо открытой задвижкой 29 заполыяет наклонную выработку 9 и через водоцропускцую трубу 18 с нормально открытой задвижкой 19 вертикальную выработку регулировочцого водосборника до уровня ВУ. При этом в зависимости от избранной организации работы может заполняться одна илц несколько секций 7 вертикальной выработки. Затем по сигналу датчика, установленного на уровне ВУ (не показан), включается один или несколько насосов 2 и производится откачивание воды до уровня НУ, При снижении уровня воды наклонная выработка 9 регулировочного водосборника начинает работать в проточном режиме....

Номер патента: 1447982

Опубликовано: 30.12.1988

Авторы: Антонов, Жебеленко, Пак

МПК: E02D 19/10

Метки: включений, водоотливной, твердых, установки, шахтной, шламонакопителей

...отделение включений только определенной крупности, и в отстойник 4 выносятся мелкие фракции крупностью 0,2 мм и менее. Скорость потока в отстойнике 4 резко снижается, в результате происходит интенсивное выпадение мелкодисперсной фракции включений. Наполнение отстойника 4 и шламонакопителя 5 ведут до уровня воды ВУ. После этого включают насос 22 и создают рабочий поток для гидроэлеватора 23, вследствие чего образуется всасываемый с помощью трубы 26 в направлении от отстойника 4 к центральному соплу 16 поток жидкости, наполненный включениями, выпавшими в процессе вторичного осаждения, который направляют в область всасывания шламового насоса 8 в виде центрального потока на выходе из сопла 16.После ввода насоса 8 в работу открывают...

Номер патента: 1447983

Опубликовано: 30.12.1988

Авторы: Волков, Гензель, Карачевцев, Кравчук

МПК: E02D 19/10

Метки: выработок, горных, осушения

...О 4210 з 4000 1значения в заычисленн олучают ти (2) оп зоны совм з сут/м деляю шения расстоя- осушения 20 агь 1,06 1 О з 4034 гь 848 м.ти (3) определяют расхода Я, удовл 020; По зависимосарантированног пределы творяю 5 10 15 20 25 30 35 40 фильтрационное сопротивление водоносного пласта 1 между областью 11 его питания иконтуром выработки 3;технологический параметр, характеризующий фильтрационное сопротивление между областью 11 питания и контуромвыработки;технологический параметр, характеризуюший фильтрационное сопротивление между контурами скважин 4 и выработ% - дополнительное фильтрационное сопротивление дренажных скважин 4,Расстояния г от контура 2 выработки 3 до границ 9 и 10 определяют, например, по зависимостиг.; = Ч,1.кгп...

Номер патента: 1447984

Опубликовано: 30.12.1988

Авторы: Жуков, Розенблит

МПК: E02D 27/01, E02D 27/42

Метки: фундамент

...1 и 2, стойки 3 и 4, соединенные жестко между собой вверху оголовком 5, в котором выполнено гнездо 6 для опирания пяты распорной конструкции 7, например шарнирной рамы. Стойки 3 и 4 соединены перемычкой (затяжкой) 8, расположенной над опорными плитами 1 и 2 на расстоянии, зависящем от глубины заложения подошвы опорных плит. Стойки 3 и 4 опираются на опорные плиты 1 и 2, причем стойка 3, обращенная к оси распорной конструкции, установлена вертикально и соединена жестко с опорной плитой 1 путем бетонирования стыка 9. Стойка 4 установлена под углом, близ ким по значению углу наклона равнодействующей усилий, действующих от пяты распорной конструкции 7, и соединена с опорной плитой шарнирно.Фундамент монтируют в следующей последовательности....

Номер патента: 1447985

Опубликовано: 30.12.1988

Авторы: Андрианов, Березницкий, Рухов, Шмагин

МПК: E02D 27/18

Метки: возведения, опускного, сооружения

...45г. Ужгород, ул. Проектная,Редактор А. ЛежнинаЗаказ 6818/35НИИПИ Государственного к113035, МоскваПроизводственно.полиграфич Изобретение относится к строительству и может быть использовано при возведении фундаментов заглубленных сооружений способом опускного колодца.Цель изобретения - повышение сопротивления опускного сооружения всплытию,На фиг. 1 изображено опускное сооружение в проектном положении; на фиг, 2 - то же, после раздвижения облицовки. Способ возведенГя опускного сооружения 1 включает монтаж его на поверхности грунта, погружение с образованием полости 2 между наружной поверхностью сооружения и грунтом, герметизацию ее с помощью известных устройств 3 и подачу в полость 2 тиксотропного раствора, причем перед погружением на...

Номер патента: 1448088

Опубликовано: 30.12.1988

Авторы: Бич, Бодров, Василенко

МПК: E02D 1/00

Метки: грунтов, свойств, физико-механических

...распорным элементом 8, В корпусе выполнена выточка 9, вкоторой закреплено упругое кольцо 10 дат.чйка деформаций с наклеенными на еговнутренней поверхности тензодатчиками (непоказано), Корпус 1 закреплен на штанге 11.Устройство применяется в комплексе с ус.таиовкой статического зондирования.Устройство работает следующим образом,Перед началом работ заполняют надпоршневую полость корпуса рабочей жидкостью и герметично ее закрывают. Производит вдавливание устройства в грунт, оп.ределяя при этом лобовое, сопротивлениегрунта вдавливанию по величине давленияв надпоршневой полости. В процессе вдавливания распорный элемент 8 подпружиненной втулки 7 и взаимодействует с упругимкольцом 1 О датчика деформаций, не даваяему деформироваться от давления...

Номер патента: 1448089

Опубликовано: 30.12.1988

Авторы: Денчик, Евпак, Колодезнев, Осипенко, Петик, Усатюк

МПК: E02D 19/10

Метки: горных, массива, осушения, пород

...горизонта 2, с помощью дренажных устройств 5. Оптимальный режим откачки устанавливают таким, чтобы расход перетока подземных вод из верхнего горизонта 2 не превысил величину, прикоторой возможны гидрогеологические осложнения при ведении горных работ, а также чтобы це допустить излишнего понижения уровня подземных вод и связанного с этим увеличе.нця затрат. Этому оптимальному режиму откачки соответствует понижение напора подземных вод на линии дренажных устройств 5, определяемое по указанной зависимости вод и изменяют режим откачки подземных вод, а при развитии деформаций в подра ботанном массиве горных пород до дренаж. ных устройств 6 в нижнем горизонте 3 их возобновляют строительством на нижележащем горизонте горных работ,...

Номер патента: 1448090

Опубликовано: 30.12.1988

Авторы: Ахмедов, Ильичев, Поляков

МПК: E02D 27/34

Метки: воздействия, грунта, защиты, зданий, колебаний, сооружений, экран

...и защищаемому объекту, В этом случае экран можно рассматривать кдк рцд тонкостенных криволинейных выступоп, объедццеццых в плане своими основа ция;лц. 11 ри этом высоту выступов будет состдд.1 ягь амплитуда кривой, а их периодичностьпериод кривой. В случае, если разме:;ь выступов по расчету получаются большими, оци могут быть выполнены полыми.Прц импульсном воздействии предлагаемый экран является малоэффективным средством для снижения колебаний фундаментов, пьзывдсмых проходящими волнами в г 1;унте Ддццдя конструкция экрана может бь 1 ть:лмецецд для снижения колебаний фуцдд;лецтов зданий от волнового воздействия, возникающего цри прохождении метропоездд по тоннелю метрополитена мелкого злложеция.дк, для защиты от колебаний грунта...

Номер патента: 1449636

Опубликовано: 07.01.1989

Авторы: Хрусталев, Цынский

МПК: E02D 1/00

Метки: забуривающийся, прессиометр

...следующим лино а 18 стержня 8 нз паз ляют зад тампом и вли ино ние де Тм образом, провона всей глубинеленным расположе т испытание интервал ем штамп грунтаобуслов5 по дл ы 1. тен е шнековой кол ф ла нз Забуривающиися прессиометр, вклчающий полую секционную колонну слопастями, выполненными с отбортовкой, породоразрушающий наконечник,вытяжной стержень, жесткие штампыс упорами, механизм выдвижения штапов, нагрузочное и измерительноеприспособления, о т л и ч а ю -скважины, подготавливая ее к исследованию с минимально нарушенной структурой, а последующие отбортовкислужат в качестве центратора и предохраняют стенки скважины от разбивки,припирая их за счет наружной заточкилидирующей кромки.Затей опускают наращиваемый подлине вытяжной...

Номер патента: 1449637

Опубликовано: 07.01.1989

Авторы: Баранов, Клейнер, Четыркин

МПК: E02D 1/00

Метки: грунта, испытаний, прессиометрических

...остается постоянным. Давление соответствующеезаданной ступени перемещения, фиксируется по показаниям манометра 8. Для обеспечения высокой точности перед началом каждой последующей ступени деформирования компенсируются возможные ,потери.жидкости из рабочей эоны гидроцилиндра. С этой целью штурвал поворачивается так, что на манометре лавление равно достигнутому до перекрытия запорного элемента.Испытания грунта проводят путем нагружения стенок скважины радиальным давлением. Перемещения стенки скважины задают ступенями и выдерживают во времени до условной стабилизации давления. Величину ступени перемеще ния принимают равной ц =(0,005- -0,01)г в песчаных грунтах плотного сложения и глинистых .твердой и полу- твердой консистенции, Б =(0,01...

Номер патента: 1449638

Опубликовано: 07.01.1989

Авторы: Демидов, Климентов, Кузьмичев

МПК: E02D 19/10

Метки: дренажа, лучевого, сооружения

...8 и примыкающие к ней транФеи 9 с заполнением их для обеспече.ния устойчивости буровым раствором.Осуществляют сборку устройства и опуСкают его в подготовленную выемку,используя монтажные приспособления 4510. Скважину 8 отделяют от траншей 9йерегородками 11, траншеи 9 заполняют грунтом, а скважину 8 - изолирующим материалом, например бетоном 12,с зазором вокруг трубы 1. Затем у 50наружного торца направляющей 3 устаиавливают буровой станок 13, вводятв направляющую 3 гибкую, например,с шарнирными соединениями буровуюколонну 14 и ведут бурение горизонтальной скважины 15, При этом разделительные мосты 4 обеспечивают возиожность циркуляции промывочной жидкости, предотвращая ее попадание в вертикальную трубу 1. По окончании бурения...

Номер патента: 1449639

Опубликовано: 07.01.1989

Авторы: Желтоухов, Зуев, Нийгер, Петряшин, Тарасов

МПК: E02D 19/10

Метки: воды, выработок, отвода, подземных

...при смешивании отводимой воды с водой водопоглощающего горизонта 4. Смесь отводимой воды с добавкой нагнетают через скважины 3 в водопогло,щающий горизонт 4В условиях, когда водопоглощающий горизонт 4 сложен трещиноватой ким,берлитовой породой, а откачиваемые иэ водопониэительных скважин 2 подземные воды минерализованы и Имеют свойства и состав, показанные в табл.1, в качестве добавки 7 исполь 1 зуют смесь 10-20%-ных водных раство ров азотной и серной кислот. В каче" стве этой смеси могут быть использованы кислые продукты электролиза водных растворов солей нитратов и сульфатов калия, натрия и аммония, 40 при соотношении азотной и серной кислот, равным 2:1. Количество вводимой добавки 7 принимают равным 15% по массе от...

Номер патента: 1449640

Опубликовано: 07.01.1989

Авторы: Ландер, Ляпидевский, Токарь

МПК: E02D 29/00

Метки: здание, сооружение

...заводе железобетонных изделий.При применении предлагаемой конструкции отпадает необходимость устройства усиленной гидроизоляции стыков, обеспечиваются более высокие эксплуатационные качества сооружения, снижается стоимость строительства. ФоРмУла изобретения Составитель В.ГоникРедактор М.Бланар Техред М.Дидык Корректор О,Кравцова Заказ 6939/31 Тираж 637 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к строительству, преимущественно к подземнымчастям зданий, сооружений,Цель изобретения - повышение эф"фективности отвода воды и надежнос",ти работы дренажной системы.На...

Номер патента: 1449641

Опубликовано: 07.01.1989

Авторы: Козлова, Оперштейн, Преображенский

МПК: E02D 33/00

Метки: испытания, сваи

...из двух участков -участка, близкого к горизонтали ВС,и криволинейного участка СР, Кро"ме того, числовые значения нагрузок,соответствующих концам горизонтальныхучастков ветвей разгрузки, а такжеточки пересечения ветвей нагруженияс ветвями разгрузки от предыдущего цикла соответственно равны межпу собой по величине во всех циклах и лежат на двух вертикалях (Рс и Рк,фиг, 1),После определения величин Рс и Рповторно нагружают сваи нагрузкой Рсили Р и после стабилизации опредекст стляют величину осадки Били Б,10 Выбор нагрузки определяется тем,какой Фазе (упруговязкой или упруговязкопластической деформации) соответствует проектная нагрузка насваю Р, В случае, когда проектная5 нагрузка превыдает.предел упруговязкопластических деформаций,...

Номер патента: 1451215

Опубликовано: 15.01.1989

Авторы: Зюзин, Кирдин, Лушников, Пылаев

МПК: E02D 1/00

Метки: испытаний, прессиометр, прессиометрических

...на необходимой глубине. При этом начальная относительная длина камеры 1 устанавливается исходя из заданной начальной относительнои длины - =4, В камере 1 пресес 651 О 5 20 25 3035 40 50 ний 1 = --- ф - , сбрасывая масло из гидон. сД.роцилиндра 7, осуществляя при этом контроль длины по регистрирующему прибору. Давление в камере 1 поддерживают постоянным (равным заданному), например, с помощью редуктора. При выдержке на ступени длину камеры 1 обычно не изменяют. Однако в случае больших радиальных перемесиометра создают давление, равное величине первой ступени. При этом эластичная оболочка 3 зонда обжимает стенки скважины, а ее диаметр возрастает до текущего значения д, измеряемого датчиками 6 и регистрируемого измерительным прибором на...

Номер патента: 1451216

Опубликовано: 15.01.1989

Автор: Кудряшов

МПК: E02D 1/00

Метки: грунта, давлений, касательных

...крепится к стенкам крышки 1 на эпоксидном клее и имеет два конических углубления для установки опор балочек, Регулирующие приспособления выполнены в виде винтов с установочным конусом и контргайками. Для исключения боковых смещений жесткого диска и сумматора деформаций устройство снабжено полым винтом 12, выполненным с внутренней полостью для установки хвостовика сумматора деформаций с возможностью его продольных смещений, Мембрана 13 служит для гидроизоляции прибора и крепится на верхней крышке 2 прибора (в месте расположения круглого отверстия на ее дне) с помощью прижимного кольца 14 и винтов 15, Измерение касательных давлений осуществляется с помощью тензорезисторов 16 сопротивления, наклеенных на консольные балочки...

Номер патента: 1451217

Опубликовано: 15.01.1989

Авторы: Власенко, Голюк, Сторожук, Холодов

МПК: E02D 9/00

Метки: голов, свай, сламывания

...9, а на третей стороне расположены винты 1 О для крепления к свае.Устройство работает следующим образом, 20При подготовке свайного поля под ростверк на уровне излома сваи огневым или иным способом подрезается арматура. Затем при помощи грузоподьемного механизма при снятом шкворне 3 на сваю 2 заводится устройства своим корпусом 1 выше уровня подрезки в пределах до 10 см и устанавливается шкворень 3, обеспечивающий замкнутость корпуса 1. При помощи винтов 1 О производится фиксация устройства на свае. Таким образом, устройство удерживается 30 на свае при помощи винтов и строп у грузоподьемного механизма. При этом двуплечий рычаг 5 опирается на сваю с одной стороны 172опорной пятой 6, а с другой стороны - силовым цилиндром 7.При включении...

Номер патента: 1451218

Опубликовано: 15.01.1989

Авторы: Зверев, Сорокина

МПК: E02D 27/12

Метки: сыпучего, хранилище

...поверхностями ростверка; на фиг. 4 - разрез А - А на фиг. 3.Хранилище сыпучего материала включает силосы 1 с пирамидальными воронками 2, расположенными между отдельно стоящими опорами 3 с капителями 4, и разгрузочные конвейеры 5 под воронками 2 силосов 1. Опоры 3 выполнены в виде отдельных сборных кустов свай-колонн, объединенных образующими капители ростверками 6 - 8 соответственно ., Т и +-образной формы в плане. Силосы 1 размещены между рост- верками смежных опор 3, снабжены опорными выступами 9 и оперты на капители 4.Ростверки могут быть выполнены со ступенчатыми верхними поверхностями с образованием двух ярусов опорных выступов для опирания соответственно пирамидальных воронок 2 и стен силосов 1. Нижний опорный выступ...
