Уплотняющее устройство

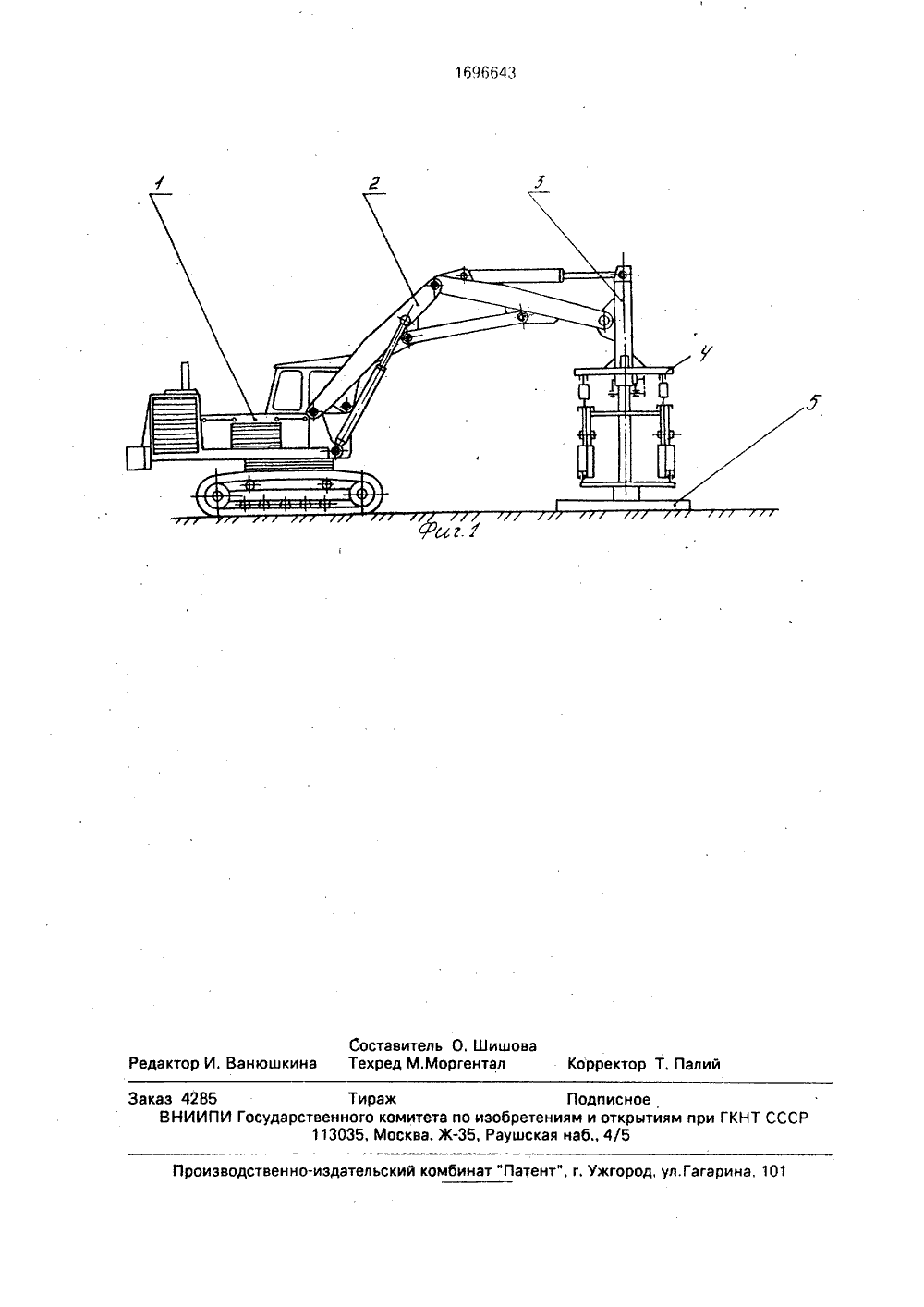

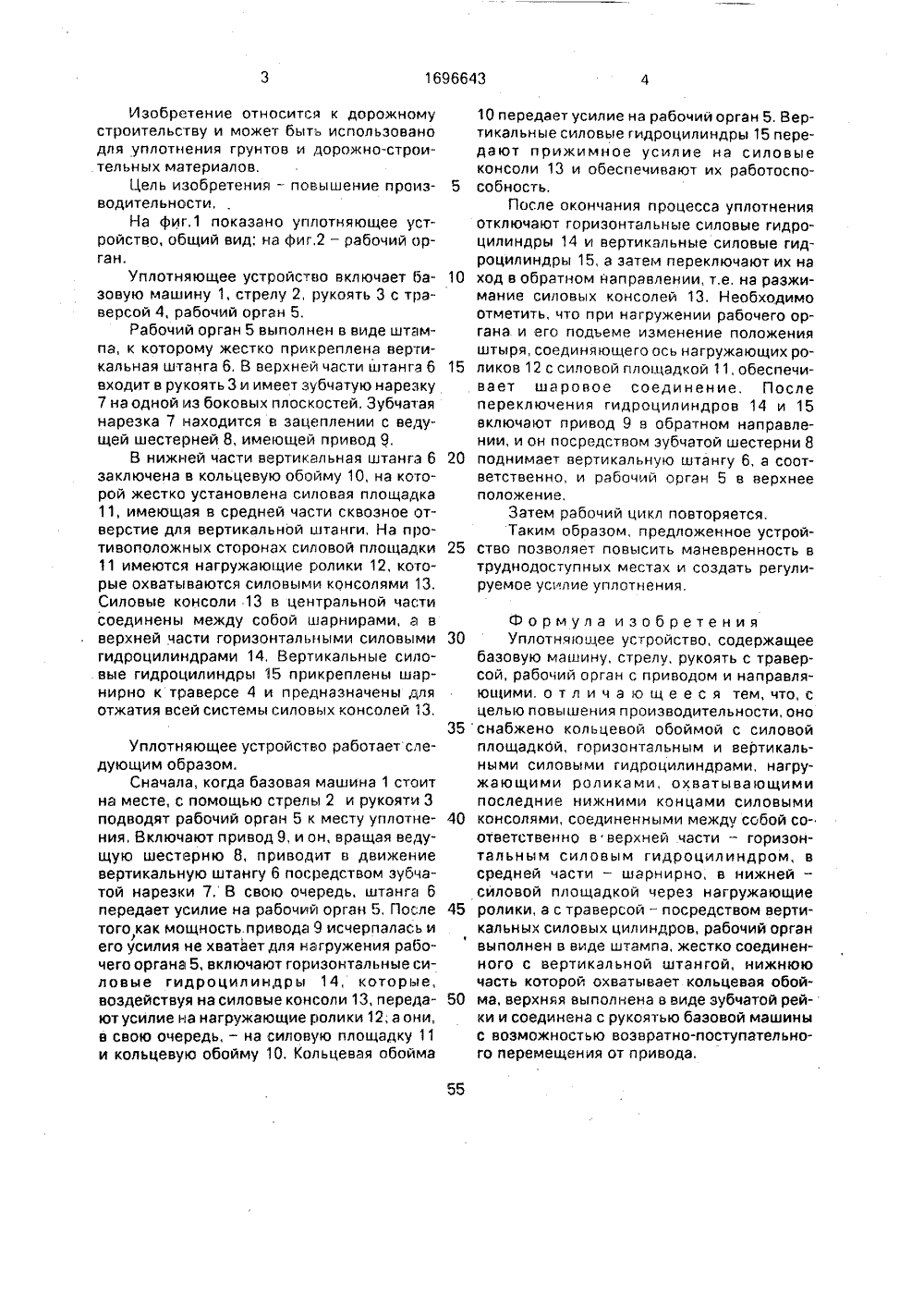

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК г 505 Е 02 0 3/046 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И,ОТКРЫТИЯМПРИ ГКНТ СССР ЖйщяИ ;г"лК ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Московский лесотехнический институт(56) Авторское свидетельство СССР(57) Изобретение относится к дорожномустроительству и может быть использованодля уплотнения грунтов и дорожно-строительных материалов, Цель изобретения -повышение производительности. Устройство содержит стреловую базовую машину,.Ы 2, 1696643 А 1 рукоять 3 с траверсой 4, уплотняющий рабочий орган 5, жестко соединенный с вертикальной штангой 6, которая в верхней части входит в рукоять 3 и имеет зубчатую нарезку 7. В нижней части штанги 6 размещена кольцевая обойма 10 с центральным отверстием для штанги и с силовой площадкой 11. Траверса 4 соединена посредством горизонтальных силовых гидроцилиндров 15 с силовыми консолями, которые соединены между собой соответственно в верхней части - посредством горизонтального силового гидроцилиндра 14,в средней в шарнир,в нижней - посредством нагружающих роликов 12 с силовой площадкой 11, 2 ил.Изобретение относится к дорожному строительству и может быть использовано для уплотнения грунтов и дорожно-строительных материалов,Цель изобретения - повышение производительности,На фиг,1 показано уплотняющее устройство, общий вид; на фиг.2 - рабочий орган,Уплотняющее устройство включает базовую машину 1, стрелу 2, рукоять 3 с траверсой 4, рабочий орган 5,Рабочий орган 5 выполнен в виде штампа, к которому жестко прикреплена вертикальная штанга б. В верхней части штанга б входит в рукоять 3 и имеет зубчатую нарезку 7 на одной из боковых плоскостей, Зубчатая нарезка 7 находится в зацеплении с ведущей шестерней 8, имеющей привод 9,В нижней части вертикальная штанга б заключена в кольцевую обойму 10, на которой жестко установлена силовая площадка 11, имеющая в средней части сквозное отверстие для вертикальной штанги, На противоположных сторонах силовой площадки 11 имеются нагружающие ролики 12, которые охватываются силовь 1 ми консолями 13. Силовые консоли 13 в центральной части соединены между собой шарнирами, а в верхней части горизонтальными силовыми гидроцилиндрами 14, Вертикальные силовые гидроцилиндры 15 прикреплены шарнирно к траверсе 4 и предназначены для отжатия всей системы силовых консолей 13,Уплотняющее устройство работает следующим образом,Сначала, когда базовая машина 1 стоитна месте, с помощью стрелы 2 и рукояти 3подводят рабочий орган 5 к месту уплотнения, Включают привод 9, и он, вращая ведущую шестерню 8, приводит в движениевертикальную штангу 6 посредством зубчатой нарезки 7, В свою очередь, штанга бпередает усилие на рабочий орган 5, Послетого как мощность. привода 9 исчерпалась иРего усилия не хватает для нагружения рабочего органа 5, включают горизонтальные силовые гидроцилиндры 14, которыевоздействуя на силовые консоли 13, передают усилие на нагружающие ролики 12; а они,в свою очередь, - на силовую площадку 11и кольцевую обойму 10, Кольцевая обойма 10 передает усилие на рабочий орган 5, Вертикальные силовые гидроцилиндры 15 передают прижимное усилие на силовые консоли 13 и обеспечивают их работоспособность,После окончания процесса уплотнения отключают горизонтальные силовые гидроцилиндры 14 и вертикальные силовые гидроцилиндры 15, а затем переключают их на ход в обратном направлении, т,е. на разжимание силовых консолей 13, Необходимо отметить, что при нагружении рабочего органа, и его подъеме изменение положения штыря, соединяющего ось нагружающих роликов 12 с силовой площадкой 11, обеспечивает шаровое соединение. После переключения гидроцилиндров 14 и 15 включают привод 9 в обратном направлении, и он посредством зубчатой шестерни 8 поднимает вертикальную штангу 6, а соответственно, и рабочий орган 5 в верхнее положение,Затем рабочий цикл повторяется.Таким образом, предложенное устройство позволяет повысить маневренность в труднодоступных местах и создать регулируемое усилие уплотнения,Формула изобретения Уплотняющее устройство, содержащеебазовую машину, стрелу, рукоять с траверсой, рабочий орган с приводом и направляющими, о тл и ч а а ще е с я тем, что, с целью повышения производительности, оно 35 снабжено кольцевой обоймой с силовой площадкОй, горизонтальным и вертикальными силовыми гидроцилиндрами, нагружающими роликами, охватывающими последние нижними концами силовыми консолями, соединенными между ссбой соответственно в верхней части - гориэонтальным силовым гидроцилиндром, в средней части - шарнирно, в нижней - силовой площадкой через нагружающие ролики, а с траверсой - посредством вертикальных силовых цилиндров, рабочий орган выполнен в аиде штампа, жестко соединенного с вертикальной штангой, нижнюю часть которой охватывает кольцевая обойма, верхняя выполнена в виде зубчатой рейки и соединена с рукоятью базовой машины с возможностью возвратно-поступательного перемещения от привода,1696643 Составитель О. ШишоваРедактор И. Ванюшкина Техред М.Моргентал Корректор Т. Пал Производственно-издательский комбинат "Патент", г. Ужгоро гар Заказ 4285 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5
