E02D — Основания и фундаменты; котлованы; насыпи
Способ возведения столбчатой опоры
Номер патента: 1472570
Опубликовано: 15.04.1989
Авторы: Безверхий, Пикус, Сеськов, Соколов, Тяглик, Феофилов
Метки: возведения, опоры, столбчатой
...О, обеспечивающими подачу в рабочую зону закрепляющего раствора посредством насоса, с дозированным устройством, смонтированным на базовой машине или на отдельном агрегате.Изготовление столбчатых опор осуществляется следующим образом.Подъемным устройством базовой машины бур опускается на точку погружения. Г 1 ри этом забурник 3 упирается в грунт, а пружина 7 сжимается. При включении подачи и вращения происходит бурение скважин без выемки грунта 11 до положения лопастей 2, соответствующего проектной отметке верха 12 пяты 3 под ствол опоры 14. После этого через трубки 1 О подается це 1472570ментный раствор и производится дальнейшее погружение бура с одновременным перемешиванием лопастями 2 грунта с цементным раствором. Режимы перемешивания...
Винтовой анкер
Номер патента: 1472571
Опубликовано: 15.04.1989
Авторы: Падалка, Пустовойтенко, Пчелин, Чернюк, Юськович
...части винтовой лопасти 2 выполнены с разведенными в разные стороны через один режущими зубьями 5 пилообразной формы, причем вы- сота зубьев возрастает на наружной кромке заходной части 3 и убывает в центральной части 4. Хвостовая часть 6 лопасти 2 выполнена без зубьев. При этом лопасть 2 выполнена в заходной части 3 возрастающего, в центральной 4 постоянного в хвостовой части 6 убывающего радиуса в направлении к верхнему торцу ствола,Винтовой анкер погружают завинчиванием путем приложения вращающего момента к стволу 1. Наличие на наружной кромке винтовой лопасти 2 режущих зубьев 5 пилообразной формы, разведенных через один в разные стороны из плоскости винтовой лопасти 2, позволяет существенно уменьшить усилие резания грунта лопастью в...
Электромагнитный молот для подводных работ
Номер патента: 1472572
Опубликовано: 15.04.1989
Авторы: Кравченко, Павлов, Погарский, Ряшенцев, Симонов
МПК: E02D 7/06, E21C 37/00
Метки: молот, подводных, работ, электромагнитный
...поплавковый датчик, включающий установленный в решетчатом гнезде 22 поплавок 23 с ферромагнитным сердечником 24 и катушку 25. Катушка 25 включена в блок 26 автоатического управления нормально закрь 1 тым клапаном 9.В нерабочем состоянии силовые катушки 3 и 4 молота и катушка 25 лоплавкового датчика обесточены. Якорь-боек 5 опирается на шабот 19, как изображено на чертеже.ор А. Огар681/31 сударственного комитета по изобретени113035, Москва, Ж - 35, Раушс венно-издательский комбинат Патент Произво 3Молот работает следующим образом.При включении молота питание подается в цепь катушки 25 поплавкового датчика и поочередно в катушку 4 холостого хода и в катушку 3 рабочего хода.В результате под действием электромагнитных сил этих катушек...
Устройство для измерения плотности грунтов
Номер патента: 1474212
Опубликовано: 23.04.1989
Авторы: Воробьев, Дементьева, Илюхин, Шахворостов
МПК: E02D 1/00
...1, на том же блоке 12 расположен разъем 15 для соединения объемного реверсивного расходомера с показывающим устройством, расположенным в кабине базовой машины 1. Плотномер соединен с базовой машиной посредством шарнира.Устройство для измерения плотности крупнообломочных грунтов работает следующим образом.Базовая машина 1 подъезжает к месту, где предполагается измерить плотность грунта. При помощи гидроцилиндра 5 приспособление для выемки грунта прижимают к грунту, при этом одновременно включают барры 6, которые производят два вертикальных пропила в грунте, одновременно углубляясь в него. По достижении заданного углубления барров происходит смыкание челюстей грейфера 7, Таким образом происходит захват грунта, находящегося между баррами....
Устройство для измерения осадок внутри насыпи
Номер патента: 1474213
Опубликовано: 23.04.1989
Авторы: Бреднев, Рыжова, Светинский
МПК: E02D 1/00
...сосуде, величина которого равна величине осадки марки.Для обеспечения возможности снятия отсчетов уровня жидкости в градуированном сосуде необходимо, чтобы разность отметок ЛН верхнего конца вертикального патрубка 5 в первоначальном положении марки и нижнего конца градуированного сосуда 2 определялась из соотношения35ЛН= 1 н - Л 5 р,где г - длина фильтра;- начальный градиент фильтрацииматериала фильтра;Л 5 - конечная расчетная осадка марки, 40ПРи ЛН)1 1 н - Л 5 возможно зашкаливание нижнего предела градуировки мерного сосуда.При ЛН(1 1 - Л 5 уровень жидкости вградуированном сосуде не реагирует на осадку марки,При осадке марки излишки жидкости,вытекаемые из патрубка 5, удаляются черезотверстие на дне марки и скапливаются...
Штамп для определения сжимаемости оттаивающих грунтов
Номер патента: 1474214
Опубликовано: 23.04.1989
Авторы: Армянинов, Дерябин, Маренинов, Пожидаева, Пономарев
МПК: E02D 1/00
Метки: грунтов, оттаивающих, сжимаемости, штамп
...Составитель В. ВрачевРеда кто р Н. Я пол а Техред И. Верес Корректор М. ПожоЗаказ 1845/25 Тираж 588 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул, Гагарина, 101 Изобретение относится к строительству, в частности к устройствам для определения деформационных характеристик грунтов.Цель изобретения - повышение точности определений.На чертеже изображен штамп, разрез.Штамп состоит из опорной плиты 1, жесткой теплоизоляции 2, горизонтальных металлических кольцевых элементов 3 и нагревательных элементов 4.Нагрузка на мерзлый и оттаивающий грунт 5 производится домкратом 6 через опорную плиту 1,...
Машина для уплотнения грунта
Номер патента: 1474215
Опубликовано: 23.04.1989
Авторы: Конева, Крылов, Станевский
МПК: E02D 3/046
Метки: грунта, уплотнения
...4 трамбовку 5. В нижней части трамбовки 5 центрально размещен стержень 6, который входит во втулку 7 с возможностью вертикального перемещения в ней. Стержень 6 снабжен ограничителем 8 перемещения. Стержень 6 выбирается таким образом, что его длина превышает длину втулки 7. Втулка 7 закреплена в трамбовке 5 при помощи обоймы 9, выполненной из упругого материала. Обойма 9 удерживается во втулке 7 шайбой 1 О.Машина для уплотнения грунта работает следующим образом.Трамбовка 5 навешивается при помощи каната 4 на стрелу 2 экскаватора 1. В подвешенном состоянии трамбовки 5 стержень 6 располагается вертикально. При опускании каната 4 трамбовка 5 свободно падает на грунт, при этом стержень 4, касаясь грунта, перемещается вертикально вверх.При...
Способ упрочнения глинистого основания
Номер патента: 1474216
Опубликовано: 23.04.1989
Автор: Захаров
МПК: E02D 3/10
Метки: глинистого, основания, упрочнения
...возведения первой части здания через систему трубопроводов 3 и 4 и инъекторы 2 ведут попеременную подачу в грунт раствора негашенной извести и нагретого до 04 в 1 С воздуха. При замачивании грунта происходят осадки возведенной первой части здания. Нагнетание раствора ивоздуха ведут до окончания осадок, соответствующих этапу нагружения. Затем возводят вторую часть здания и производят однократную подачу в грунт раствора и затем - нагретого воздуха,Испарение из насыщенного раствора негашенной извести воды приводит к повышению концентрации и выпадению из раствора кристаллов карбоната кальция, цементирующих грунт и придающих ему водо- устойчивость. Этот процесс наиболее интенсивно проходит на первом этапе при многократном...
Способ термического укрепления грунта в виде обделки вертикальной выработки
Номер патента: 1474217
Опубликовано: 23.04.1989
МПК: E02D 3/11
Метки: вертикальной, виде, выработки, грунта, обделки, термического, укрепления
...только на толщину, равную толщине обделки 4 выработки 1 на этой высоте. При этом, если такое условие не обеспечивается, то через патрубки 11 в выработку 1 добавляют грунтовые смеси, частицы которых, попадая в струю газового потока, выходящего из распылителя кольцевого генератора 8, переносятся к стенкам выработки и там расплавляются и стекают вниз (не показано).По мере заплавления обделки 4 выработки 1 подвижная опалубка 7 поднимается вместе с жестким трубопроводом генератора 8 и трубопроводами 9 и закрепляется на затворе 10 в новом положении упорами 20, а изменение высоты всей системы компенсируется гибкими вставками 21.Достигается экономия тепловой энергии, поскольку при низкой теплопроводности грунта основная часть тепла...
Композиция для глубинного закрепления грунтов
Номер патента: 1474218
Опубликовано: 23.04.1989
Авторы: Литвинова, Минакова, Осенняя, Попова, Тарадыменко
МПК: E02D 3/12
Метки: глубинного, грунтов, закрепления, композиция
...в грунт. Создание свай-шпон в этом случае затрудняется, и возникает необходимость усложнения технологии путем установки обсадных труб, что снижает технико-экономические показатели использования композиции. При времени гелефикации композиции менее 45 мин возможно ее схватывание до начала закачивания в скважину. Проводят действие этой композиции на стенде (1:100), моделирующем массив.Моделирование откоса производится грунтом оползневого массива с плотностью и влажностью грунта природного сложения, с исходной величиной сопротивления сдвигу 0,082 МПа. Подготовленную композицию вводят в предварительно подготовленные вертикальные отверстия, которые пронизывают верхний слой грунта и слой подстилающих аргиллитов. Композиция постепенно...
Способ уплотнения грунта
Номер патента: 1474219
Опубликовано: 23.04.1989
Авторы: Буравчук, Вартеванян, Коган, Мышев, Явич
МПК: E02D 3/12
Метки: грунта, уплотнения
...культуральной микробиологической добавкой, не оказывающей влияния на гидрофилизацию частичек грунта и осадку образцов. Известно, что микроорганизмы в условиях обильной питательной среды и достаточной влажности способны к быстрому, в геометрической прогрессии, накоплению собственной биомассы. Время генерации (удвоения биомассы) составляет 20 - 30 мин. Накопление биомассы самопроизвольно приостанавливается при достижении определенного оптимума. При неблагоприятных факторах, например обеднение питательной среды, численность колонии микроорганизмов идет на спад.В 50 г активного ила содержится (1 - 2) Х 10" клеток псевдомонад, что по микробиологическим нормативам является минимальным количеством их, достаточным в последующем для...
Способ возведения дренажной завесы
Номер патента: 1474220
Опубликовано: 23.04.1989
Авторы: Лаш, Финк, Фомин, Шароватов
МПК: E02D 19/10
Метки: возведения, дренажной, завесы
...толщину слоя грунта между горизонтальной скважиной 4 и торцами глухих скважин 6 - порядка 1,5 м.После образования всех скважин ведут термическую обработку грунта одновременно из горизонтальной 4 и сквозных вертикальных скважин 5 с помощью термоустройств 7. Термическую обработку сквозных вертикальных скважин 5 ведут при 800 - 900 С, обеспечивающей спекание лессовидного суглинистого грунта, а горизонтальной скважины 4 - при 1200 - 1300 С, приводящей к плавлению грунта у стенок скважины, Оплавленный грунт стекает в нижнюю часть горизонтальной скважины 4, Спека1474220 4Предлагаемый способ не требует применения фильтрующих материалов, труб, фильтров и других материалов, обеспечивает сокращение трудозатрат, материалоемкости и длительности...
Свайный фундамент
Номер патента: 1474221
Опубликовано: 23.04.1989
Авторы: Абрамов, Ковалевский, Федоров
МПК: E02D 27/12
...свободно поворачиваться в грунте, отклоняясь от вертикали в зависимости от размеров и формы уплотненных зон, образованных ранее забитыми сваями.Секции 3 снабжены анкерными приспособлениями 5 любой известной конструкции, допускаюгцей возможность их взаимного поворота.Для возведения фундамента сначала забивают центральную сваю, затем на расстоянии не более 1,5 д забивают четыре сваи по главным взаимно перпендикулярным осям сваи, располагая их между ранее забитыми. Ось цилиндрического шарнира в стыке секций свай устанавливают перпендикулярно радиусу, проходящему через ось сваи и центр куста.В процессе забивки прямолинейной сваи 1 образуется зона уплотненного грунта, которая является препятствием для забивки последующих свай, что является...
Способ определения параметров сдвиговой прочности грунтовых смесей
Номер патента: 1476063
Опубликовано: 30.04.1989
Авторы: Борткевич, Кузнецов, Скибин, Урунич
МПК: E02D 1/00
Метки: грунтовых, параметров, прочности, сдвиговой, смесей
...и сжатие. В происпытаний фиксируют нормальныекасательныенапряжения и ительные деформации сжатия обв. Считая, что связь между норыми напряжениями и относительеформацией сжатия в грунтовойи ее компонентах линейна до мо(9) Формула изобретения Составитель В.ВрачевТехред М,яндык Корректор Л.Пилипенко Редактор А.Долиниче Ъш Заказ 2134/29 Тираж 590 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 ляют систему уравнений, описывающих перераспределение напряжений между компочентами грунтовой смеси при плоском сдвиге под действием нормального ,5 напряжения ,и сдвигающего С,; Ее = Е 1 Б, + Е...
Способ повышения несущей способности лессового водонасыщенного грунта под фундаментом сооружения
Номер патента: 1476064
Опубликовано: 30.04.1989
Авторы: Абдулаев, Баев, Баранос, Борисов, Семкин, Соболь, Ткаченко, Филиппов
МПК: E02D 3/12
Метки: водонасыщенного, грунта, лессового, несущей, повышения, сооружения, способности, фундаментом
...55 Нагнетание полученного тампонажного раствора под давлением, равным0,90-0, 95 давления подъема фундамента, и выдерживание под далением втечение 1,5-4 ч позволяет опрессовать грунт и тампонажный материал в 20месте его укдадки,Давление нагнетания должно бытьмаксимально большим, но не превышатьО, 95 давления подъема Фундамента,так как в таких случаях произойдет 25прорыв раствора из-под подошвы фундамента. Снижение давления менве0,9 давления подъема фундамент нецелесообразно из-за уменьшения уплотнения лессового грунта. 30Выдерживание тампонажного раствора, закаченного под фундаментом, втечение 1,5-4 ч под высоким давлением приводит к плотной упаковкетвердых частиц грунта и более полнойкольматации пространства между нииивяжущим...
Свая
Номер патента: 1476065
Опубликовано: 30.04.1989
Автор: Фаерман
МПК: E02D 5/30
Метки: свая
...каждого удара сохраняются (удерживаотся) напряжения в грунте до нанесения следующего удара. При этом общая работа по погружению сваи характеризуется суммой сил от каждого данного удара и силами (напряжениями), вложенными (и сохранными) в грунт предыдущим ударом. Для исключения эффекта подпружи нивая ствола 2 сваи в начале ее погружения жесткость пружинного элемента 5 подбирают так, что от веса ствола 2 ствол и наконечник 1 смыкаются, сжимая пружинный элемент 5. При ударе ствол 2 и наконечник 1 работают как единое целое, а в период подъема - сбрасывания молота, т.е. до следующего удара, пружинный элемент 5 отжимает с поворотом на угол о( наконечник 1, обеспечивая его остаточные перемещения (после удара) и сохранение без резкого...
Гидравлический механизм ударного действия
Номер патента: 1476066
Опубликовано: 30.04.1989
Авторы: Беляева, Одышев, Ситников, Шадрин, Шошин
МПК: E02D 7/10
Метки: гидравлический, действия, механизм, ударного
...10 надпоршневую полость 8 и рабочую камеру 4. Дифференциальный поршеньостанавливается, а клапан 9 под действием давления рабочей жидкости наступень 11 продолжает движение в седло 5, разъединяя ступень 10 с седлом3 и сообщая надпоршневую полость 8 скамерой 2 слива, Жидкость по осевымканалам 7 начинает поступать в поршневую полость 6, воздействуя снизу з 0 на поршень 17 бойка 16. Блок 16 начинает перемещаться вверх, вытесняяотработанную жидкость из надпоршневой полости 8 на слив через камеру2 слива, отсоединяет управляющую 25 полость 20 от надпоршневой полости8 сопряжением штока 18 с дифференциальным поршнем 12 и при завершении холостого, хода взаимодействуетверхней частью поршня 17 с большей,ступенью 11 клапана 9. Клапан 9...
Устройство для заведения шпунта в замок
Номер патента: 1476067
Опубликовано: 30.04.1989
Авторы: Брагинский, Романенко, Соколов
МПК: E02D 13/02
Метки: заведения, замок, шпунта
...9, а с другой. стороны шарнирно закреплена вертикальная направляющая пластина 10, на которой установлен полузахват 11 Полузахваты 9 и 11 образованы из горизонтальных пластин 12 с вырезаьщ 13 под замки шпунтин 3 и 8 и вертикальных пластин 14 и 15, расположенных в продольном и поперечном направлениях относительно шпунтин 3 и 8. Вертикальные пластины 13 и 14 имеют скосы 16 в нижней части. Полузахваты 9 и 11 фиксируются в рабочем положении с помощью стяжного болта 17.Устройство работает следующим образом.Упорный элемент 2 с помощью стопорного болта 5 крепится к нижнему торцу погружаемой шпунтины 3 таким образом, чтобы вертикальная направляющая пластина 10 выходила в обоймузамка шпунтины 3 на 5-7 мм. Послеподъема шпунтины 3 и перевода ее в...
Подземная часть сооружения
Номер патента: 1476068
Опубликовано: 30.04.1989
МПК: E02D 27/34
Метки: подземная, сооружения, часть
...инженерно-геоло 2сгических изысканий, выполняемых до начала строительства, по которым оп" ределяют толщину просадочной толщи Н и среднее значение плотности грунтав водонасыщенном состоянии в пределах просадочной толщи. По этим данным строят эпюры распределения бытового давления 9 от отметки рельефа или планировки 10, начального просадочного давления на глубине заложения фундамента Р 5 Р 11, среднего дополнительного давления 12, 13 соответственно от фундамента Р и после фунда/мента Р . Определяют глубину деформируемой зоны 5 и методом последовательного приближения по разности значений между суммарным давлением от соответственного веса грунта рй, дополнительных давлений от фундамента Р и пола Р и начальным просадочным давлением Р...
Способ возведения подземной части сооружения
Номер патента: 1476069
Опубликовано: 30.04.1989
Автор: Ковалев
МПК: E02D 17/12, E02D 29/00
Метки: возведения, подземной, сооружения, части
...работ по уплотнению грунта габаритов обратной засыпки и других Факторов), а в зазор межпу уплотненным грунтом 5 и стеной сооружения 2 для его ликвидации нагнетают или заливают, одновременно с извлечением щита 3, твердеющий материал (строительный раствор) 7, например цементно-песчано-глинистый и т,д., в пластичном состоянии, который после затвердевания выполняет Функцию не только.простого заполнителя, но и обеспечивает в зависимости от состава заполнителя повышение гидроизоляционных, теплозащитных свойств грунта обратной засыпки в пристенной зоне сооружения. Для облегчения извлечения ограждающего щита после уплотнения грунта в процессе его извлечения производят снижение давления воздуха в амортизаторах, прикладывают к нему...

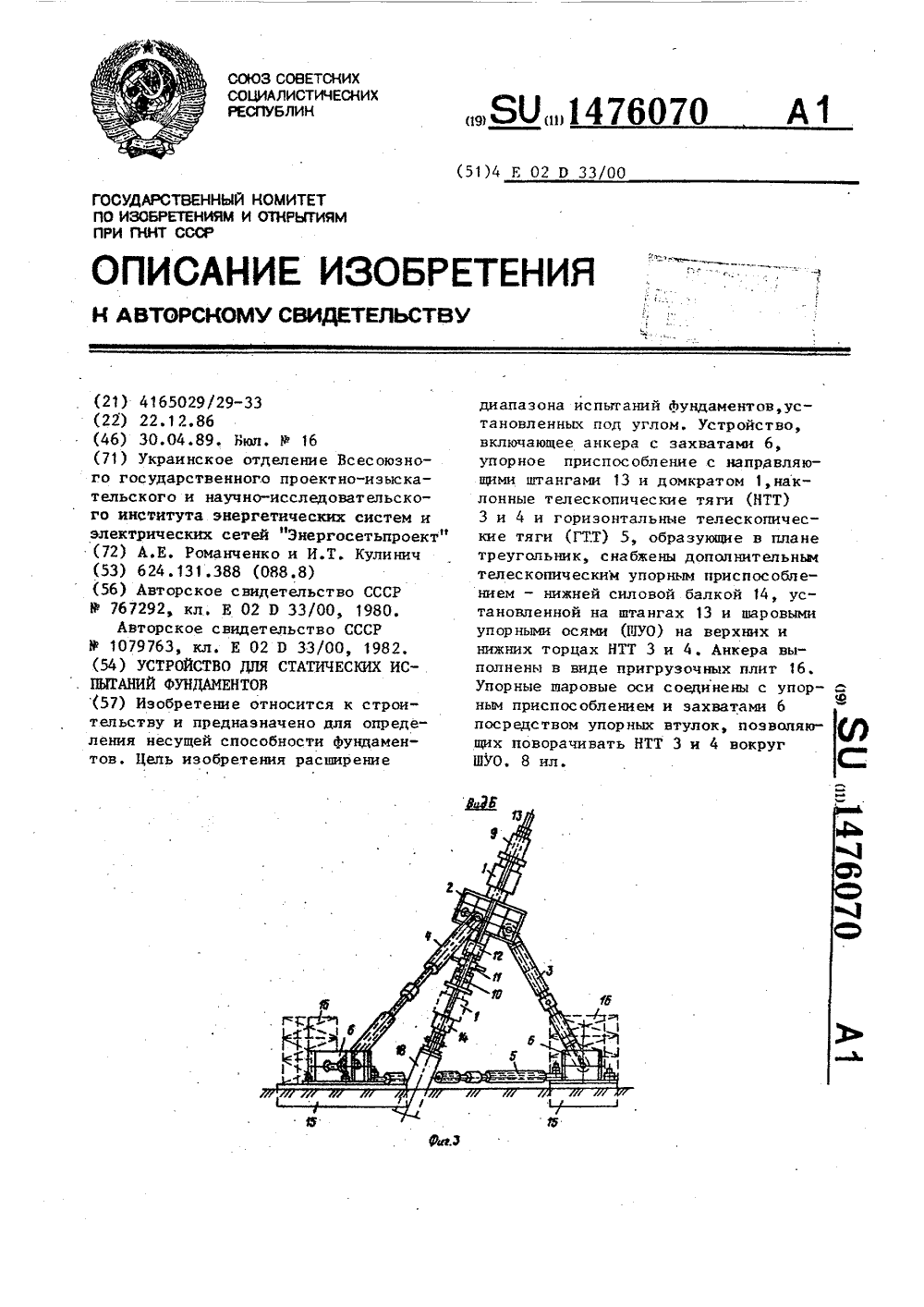

Устройство для статических испытаний фундаментов
Номер патента: 1476070
Опубликовано: 30.04.1989
Авторы: Кулинич, Романченко
МПК: E02D 33/00
Метки: испытаний, статических, фундаментов
...18. При этом прижимающие усилия от домкрата 1 передаются через столик 2, шаровые оси7, наклонные телескопические тяги3 и 4 на анкерные плиты 15 через захваты 6 и стремятся переместить пос-ледние по направлению действия силпод углом от центра испытываемогофундамента 18, однако горизонтальныетелескопические тяги 5 воспринимают усилия растяжения горизонтальных составляющих сил, действующих под углом, поэтому анкерные плиты 15 воспринимают воздействия вертикальных составляющих сил прижатия (фиг.2).При испытании Фундаментов на вертикальное вдавливание домкрат ь устанавливают на нижнюю силовую балку 14 под телескопическую опорную стойку 11 направляющего упорного приспособления, подпирающего столик 2 снизу (фиг,2 и 4).Прижимавшие усилия...
Грунтоприемная гильза грунтоноса и способ ее изготовления
Номер патента: 1477836
Опубликовано: 07.05.1989
Авторы: Безруков, Сердюков, Столоренко
МПК: E02D 1/00
Метки: гильза, грунтоноса, грунтоприемная
...ИЗОбРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(56) Вдавливаемый грунтоносбора монолитов из грунтов мятичной консистенции. 11 модесб, трудов Госстроя СССР.Нормальный ряд грунтоносоотбора монолитов из буровыхпри инженерно-геологическихниях, - М,; Недра, 1970,тельстве,Цель изобретения - повьнпение гарантии сохранения естественного состояния грунта и снижение трудоемкости по изготовлению гильзы.На фиг,1 показана грунтоприемнаягильза, общий вид; на фиг,2 - тоже, вид сверху; на фиг,3 - узел 1на фиг.2,Гильза состоит из последовательно переслоенного картона 1, полиэтиленовой пленки 2 и бумаги 3.Способ осуществляют следующим образом,Листы бумаги, полиэтиленовойпленки и картона последовательно обматывают внахлест на отрезок тонкостенной стальной трубы,...
Способ глубинного уплотнения просадочных грунтов
Номер патента: 1477837
Опубликовано: 07.05.1989
Авторы: Андрюшина, Гольдшляк, Зотов, Калнин
МПК: E02D 3/046
Метки: глубинного, грунтов, просадочных, уплотнения
...за счет предотвращения выпора грунта вокруг скважины и повышение производительности.На фиг.1 показана схема пробивки скважины с образованием зоны выпора; на фиг.2 - схема уплотненной зоны грунта вокруг скважины; на фиг.3 расределение плотности грунта в скважине.Способ осуществляют следующим образом,На поверхность грунта укладывают пригруз 1, например, в виде плиты с отверстием, сквозь которое пропускаен оказывать наа давление, равноегрунта на глубине,рам скважины 4.1 должна перекрыватторая имеет диаметретрам скважины 4,выпор грунта, котои пригруза 1 можетг скважины 4 при еез147783пробивке на глубину 3 - 5 ее диаметров,а также при уплотнении в ней грунтав этой зоне,Засыпку в скважину 4 порций 5 местного грунта осуществляют...
Устройство для ударной разработки грунта
Номер патента: 1477838
Опубликовано: 07.05.1989
Авторы: Безверхий, Шавель, Шатило
МПК: E02D 3/046
Метки: грунта, разработки, ударной
...следующим об разом.При помощи базовой машины 1 совмещается ось рабочего органа 7 с местом разработки грунта. Трособлочным приводом 3 производится подъем рабочего органа 7, при этом под действием массы ограничителя 11, превышающей массу всего каната.не менее чем в 1,1 раза, свободная ветвь каната 8, проходя через канал 15 упора 14, опускается.Масса ограничителя 11 выбрана в 1,1 раза больше массы каната 8 из условия надежного преодоления силы трения Е, =0,04 на верхнем (одном или двух) отводных блоках 10 стрелы 2 для предотвращения провисания каната на стороне рабочего органа 7При взаимодействии хвостовиков клещевин 5 сцепного устройства с упорами 18 происходит раскрытие клещевин и свободное падение рабочего органа 7, при этом...
Устройство для электроосмотического осушения грунта
Номер патента: 1477839
Опубликовано: 07.05.1989
Автор: Свечников
МПК: E02D 3/11
Метки: грунта, осушения, электроосмотического
...из алюминииаметр никелево оволок диам прово тавля опыт ным и ныН намо 1Диамет ного электрода со троды погружают в на них подается н осуша пряже щим об ского Параллельно пров менением обычных желят опыты с призных трубчатых о и кароводятосушениялектропогружением аноднолектродов в грунтвлиянию на степеньтериала проволоки условиях.дены в табл. электродов при равных Данные опытов прп ПИСАНИЕ ИЗОБРЕТЕНИЯз14Таким образом, степень осушения грунта я случае применения проволоч 1 ных электродов предлагаемой конструкции значительно выше, чем в случае обычно применяемых трубчатых железных электродов, Особенно это относится к средней и катодной зонам. При проволочных электродах в катодной зоне через 48 ч влажность грунта в 1,8 раза меньше, .чем в...
Композиция для устройства дорожного основания
Номер патента: 1477840
Опубликовано: 07.05.1989
Авторы: Любацкая, Любацкий, Никитенко, Сасько
Метки: дорожного, композиция, основания, устройства
...и может быть использовано при устройстве конструк ивныхслоев дорожной одежды. Цель изобретения - повышение прочности композиции. Композиция для устройства дорожного основания содержит 55 - 65 мас,7золонлаковой смеси, 10 - 15 мас.7самораспадающегося отвального доменного шлака, 15 - 20 мас.Х высокоосновной пыли запечных фильтров клинкерообжиговых печей цементного производства и остальное воду. Прочностькомпозиции при сжатии составляет11,2 - 11,8 МПа, при растяжении наизгиб 1,12 - 1,15 МПа. 1 табл. аморфным кремнеземом золошлаковоисмеси, указанные компоненты способмоноличиванию системы уже в)е сроки формирования струкедлагаемой композиции. Позже ссе структурообразования вст тивные медленнотвердеющие ми доменного шлака,...
Вяжущее для укрепления грунта
Номер патента: 1477841
Опубликовано: 07.05.1989
Авторы: Ведерников, Ведерникова, Галимов, Гибадуллина, Мурзаков
МПК: E02D 3/12
Метки: вяжущее, грунта, укрепления
...5,01-8, 33 4,90-6,35 1,20-1,22 76-8011, 69-12, 62 7, 00-7, 9332,43-34,8625,30-26,525,30-6,29 4, 52-9, 75 3, 28-11,6529,81-32,97 21,36-27,13 18,40-21,52 174-176 204-205 240-274 330-331 352-355 з147784их на воздухе при 20 С и через 7 и56 сут твердения на воздухе при 80 С.Свойства укрепленного грунта приведены в табл,4,Как видно из приведенных данных,грунт, закрепленный описываемым вяжущим, имеет меньшее набухание, приэтом вяжущее меньше стареет. 1 ОФормула изобретения Вяжущее для укрепления грунта,включающее кубовый остаток перегонки крекированного нефтяного остатка, фракцию 15 перегонки крекированного нефтяного остатка, выкипающую при температуре начаюла кипения 350 С и гудрон высокосмолистой нефти, о т л и ч а ю щ е е с я тем, что, с...
Шпунтовая свая
Номер патента: 1477842
Опубликовано: 07.05.1989
Авторы: Гладилин, Кострица, Костюков, Котц, Левченко, Назаренко, Носенко, Носов, Чабанюк
...при работе шпунтовой сваи на изгиб, При отношении основания менее чем в 1,2 раза увеличивается отношение площадей стенкии полок, превьппая верхний предел оптимального значения при работе шпунтовой сваи на изгиб, при этом шпунтовая свая будет нерациональной пораспределению материала в плоскостипоперечного сечения,Верхний предел отношения длиныучастка 4 полки постоянного сеченияЬк длине всей полки , равный 0,7,принят из условия, при котором отношение размеров сечения (длины к ширине) увеличится, при этом сжимающие 20напряжения превысят критическое значение, что сопровождается потерейместной устойчивости.Нижний предел отношения длиныучастка 4 полки постоянного сечения 25к длине всей полки , равный 0,2,Ь,принят из условия получения...
Шлицевый фундамент
Номер патента: 1477843
Опубликовано: 07.05.1989
Авторы: Архангельский, Козлов, Стриганов
МПК: E02D 5/20
...панелей 1 с размещением вшвах между ними и герметика б и горизонтальной соединиительной плиты 5010 вверху, разрабатывают траншеи 7 подглинистым раствором 12 и опускают в нееблок из панелей, Фиксируя их вертикальное положение, после чего заполняют полость 8 расширяющимся материалом 9, который распирает панели встенки траншеи, Горизонтальные выступы 2 врезаются в стенки траншеи наглубину, превышающую толщину глинистой корки и закольматированного грунта, при этом соединительные элементы 5 будут разрушены. В нижней части заполнитель после смещения панелей расширяется не только ло горизонтали, но и вниз, заполняя зазор между панелями и обжимая слой шлама 11 на дне траншеи. Обжатие глинистого раствора происходит и в торцовых...
Способ выполнения противофильтрационной завесы в грунте
Номер патента: 1477844
Опубликовано: 07.05.1989
Авторы: Ашихмен, Долотказин, Королев, Смирнов, Эткин
Метки: выполнения, грунте, завесы, противофильтрационной
...с помощью шланга или распылителя 5 раствора силиката натГ рия, находящегося в расходной емкос ти 6, Излйшки силиката натрия стекают в расположенную ниже решетки 4 приемную емкость 7, откуда насосом 8 вновь перекачиваются в расходную емкость 6. По мере передвижения по решетке 4 обработанный силикатом натрия нетвердеющий материал 3 подверга. ется воздействию углекислого газа, подаваемого вместе со сжатым воздухом компрессором 9.40В результате такой обработки на поверхности комьев нетвердеющего материала образуется оболочка из затвердевшего силиката натрия, Эта оболочка, обладающая гидрофобными свой 45 ствами, позволяет сохранить комковатость нетвердеющего материала и его естественную влажность, а также изолировать его от атмосферных...
