E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 1077976

Опубликовано: 07.03.1984

Авторы: Беспрозванных, Васильев, Гурин, Литвиненко, Соколов, Щербо

МПК: E02D 1/00

Метки: грунта, естественном, залегании, механических, свойств

...состояния грунта, Исследования, проводимые только в условиях сферической симметрии, це позволяют сделать полцыс вьводы о законах механического поведения грунта. В частности,це удается получить условия, близкие к тем, ф 5которые имеют место при землетрясениях,мощных взрывах, взаимодействии сооружений с основанием, никаких сведений не уда.ется получить о диаграмме растяжения грунта, а также проверить сведения о диаграм т сдвига в условиях пространственного на.пряженцого состояния грунта,Цель изобретения - повышение надежности определения механических характеристик путем создания условий испытания,близких к реальным, за счет обеспечениярегулируемых напряжений в грунте.Указанная цель достигается тем, что согласно способу опрелелепи...

Номер патента: 1077977

Опубликовано: 07.03.1984

Авторы: Авакян, Казарновский, Саркисян

МПК: E02D 1/00

Метки: грунтов, плотности

...значительные затраты времени, в связи с необходимостью ожидания момента полной остановки груза после удара, а также их малая долговечность.Цель изобретения - повышение точности, ускорения процесса измерений, а также увеличение долговечности.Указанная цель достигается тем, что устройство для контроля плотности грунтов, 25 включающее штамп, штангу со шкалой, ограничитель высоты подъена, штамповую пружину, груз и фиксирующее приспособление, снабжено упорной шайбой, фиксирую- Ге приспособление выполнено в виде жест-. ко закрепленной на грузе стойки, защелки и стрелки с пружиной, при этом защелка закреплена на стойке жестко, а стрелка - шарнирно и посредством пружины соединена с грузом, упорная шайба установлена на штамповой пружине, а...

Номер патента: 1077978

Опубликовано: 07.03.1984

Авторы: Жилченко, Могильный, Теплицкий, Черенков

МПК: E02D 1/00

Метки: ленточных, плотности, смеси, строительстве, фундаментов, цементогрунтовой

...10 15 20 25 30 35 40 45 50 55 Устройство включает (фиг.) блок 1 измерения, содержащий зонд в виде стойки 2 с грузом 3, ходовую тележку 4 с пневматическими колесами 5. Блок 1 прикреплен к передней оси 6 тележки 4 при помощи гибких тяг 7. На оси 6 закреплена ведущая звездочка 8 ролико-втулочной пепи 9 привода вертикального перемещения зонда.На передней оси 6 также закреплена ведущая звездочка 10, имевшая прилив 11 и сопряженная с ролико-втулочной цепью 12 привода горизонтального перемещения блока измерения. В средней части цепи 2 с ней сопряжен электромагнит 3 своим штоком 14. Вторая звездочка 15 цепи 12 свободно вращается на задней оси ходовой тележки 4. В корпусе тележки 4 имеются направляющие 16 и окно7, в котором может перемешаться...

Номер патента: 1077979

Опубликовано: 07.03.1984

Авторы: Онищенко, Потрашков, Смирнов, Эткин

МПК: E02D 3/12

Метки: металлическую, нагнетания, облицовку, раствора, сооружений, твердеющего

...причем рейкиимеют клинообразно заостренные концы, ав кольце напротив концов реек выполненыокна.На фиг. 1 изображено устройство, общийвид; на фиг. 2 - разрез А-А на фиг. 1;на фиг. 3 - разрез Б-Б на фиг, 2,Устройство для нагнетания твердеющего раствора за металлическую облицовкусооружений имеет полый корпус с откры-гым нижним торцом и винтовой нарезкой,боковой ввод и запорную арматуру, представляющие собой известный инъектор (начертеже не показан). Корпус иФестногоинъектора имеет установленный на еготорце съемный насадок, состоящий из коль 5 Оцас помещенной в нем съемной штангой 2 с рукояткой 3. К кольцу 1 при помощи связей 4 жестко прикреплено основание 5, в котором смонтировано со съемной штангой 2 зубчатое колесо 6, зацепленное с...

Номер патента: 1077980

Опубликовано: 07.03.1984

Авторы: Голубицкая, Пчелин, Спиридонов, Чернюк

МПК: E02D 5/54

Метки: забивная, свая

...соелицеццых между собой ветвей, имеющих скосы ца нижних концах, скосы. ца цилсних концах каждой ветви выполнены с наружной стороны, а шарнирное соединение ветвей расположено в зоне острия цикних их концов, причсм ветви по высоте ньшолцецы сос танными из секций, при этом секции одной ветви соедицс цы между собой гдарцирсс, расположеццьгм ца царужцой боковой поверхности это ветви, и обрацдеггггье олиг к друггому торцы секции этой ветви н зоне расположения шарцира выполнены со ско сами, а секции другой ветви свободно установлены олца ца другую, ггричем в нижней секции этой ветви и н верхних секциях обоих ветвей образованы сквозные отверстий под инвентарное соелинительцое приспособление.При этом, величина .суммарного углазаострения...

Номер патента: 1077981

Опубликовано: 07.03.1984

Авторы: Блюм, Сакович, Синицкий, Соколин

МПК: E02D 19/10

Метки: иглофильтр

...известное устройство характери,зуется сложностью конструкции; недостаточной надежностью работы, заключающейсякак в возможности неполного распрямленияЧ льтровых элементов в горизонтальное.положение при извлечении трубы, так и в30возможности повреждения фильтровцх элементов при извлечении иглофильтра из грунта,Цель изобретения - упрощение конст.рукции и повышение надежности в работеи глофильтра.Поставленная цель достигается тем, чтов иглофильтре, включающем трубу с коническим наконечником и горизонтальноустановленными полыми ножами, фнльтровые элементы, ножи выполнены с верхни 14 н 40,и перфорированными боковыми и торцовыЪй стенками, а фильтровые элементы разяещены в полостях ножей. На фнг. 1 изображен иглофильтр, вертикальный разрез; на...

Номер патента: 1077982

Опубликовано: 07.03.1984

Авторы: Зеленцов, Певзнер, Синицкий, Соколин

МПК: E02D 19/10

Метки: опускному, сооружению, фильтрующее

...продольный разрез.Фильтрующее приспособление 1 к опускному сооружению 2 вкл 1 очает фильтр 3 и составляющие надфильтровую трубу внут- ренний 4 и внешний 5 эластичные рукава и:;водо- и воздухонепроницаемого материала.Внутренний рукав 4 выполнен менее эластичным, чем внешний рукав 5, и размещен в последнем с зазором, Рукав 4 у нижнего и Б 5 верхнего своих торцов прикреплен бандажами б к патрубкам 7, а рукав 5 - бандаками 8 к патрубкам 9, причем каждый патрэбск 7 соелццец с соотзетств юцги 1 пат 1 убком 9 посэедством с 1 элапя .11. Нижний патрубок 9 соединен: ф .1 г ром 3. Нижний фляцец О В 11 цсэлцсц 1 лцм. а Верхций с Отцс рс гнем и .и суцсВс1, к которому присоединен шдац -2 сцс: ,111:Оц(11 й зазор мсжду рукяВямцц 5 с; сэедством...

Номер патента: 1079660

Опубликовано: 15.03.1984

Авторы: Ахметов, Ведерников, Ведерникова, Гайсин, Гимаев, Мурзаков, Хайбуллин

МПК: C08L 95/00, C09K 17/34, E02D 3/12 ...

Метки: вяжущее, грунта, укрепления

...р -нафгоп, динафтипсупьфон, динафтиповый эфир, ди- р -нафгоп, дигндро- р -нафтоп, динафтиленоксид, а также продукты бопее гпубокой конденсации. 55Физико-химические свойства кубовогоостатка производства 2-нафтопа спедующие:660 79,50-82,30 5,35-5,90 1,60-.1,681 2,61-14,328,2-8,6 4,0-4,5 Грунт, укреппенный предпагаемым вяжущая, обпадает повышенной прочностью и водоустойчивостью по сравнению с грунтом, укреппенным известным вяжущим,Температура размягчения, С 70-85Ппотность, кг/м 1 358-1 396Эпементный состав, мас%:СНОЗопьносгь, мас.%Средняя мопекупярная масса 465-480Содержание ОНгруппы, мас,%Групповой угпеводородный состав, мас.%:парафино-нафте новыеароматические, в томчнспемоноцнкпическиебицикпические 1 7,3-1,8,5попнпикпические...

Номер патента: 1079747

Опубликовано: 15.03.1984

Авторы: Грязнов, Селиванов

МПК: E02D 1/00

Метки: донных, зондирования, осадков

...устаномен с зазором относительно корпуса,причем зазор между стаканом и корпусом45заполнен диэлектрической неагрессивнойжидкостью,Кроме того, величина зазора междуторцом корпуса и коническим наконечником равна предельной вертикапьной деформации нижней части упругого элемента.На чертеже показано предлагаемоеустройство, разрез.55Устройство для зондирования донныхосадков вклкчает корпус , на которомзакреплен упругий эле,лепт, выполненный в виде тонкостенного стакана 2, Навнутренней поверхности стакана размещены тензопреобразователи суммарногоусилия 3 и лобового сопротивления 4,На торцовом выступе корпуса 1 внутренней проточкой с зазором устаноьпенконический наконечник 5, Полость зазора между стенками корпуса и стакаНом,заполненная...

Номер патента: 1079748

Опубликовано: 15.03.1984

Автор: Липей

МПК: E02D 1/00

Метки: грунта, деформаций, послойных

...тока),в результате чего возникают погрешностипри измерении.Цель изобретений - повышение точности измерений.Цепь аостигается тем, что в устройстве цпя измерения послойных аеформацийгрунта, включающем трубу иэ немагнитного материапа, метаппические кольцевыемарки, размешенные на ней с возможностью продольного перемещения, измерительное приспособление, содержащеемерную центу и датчик с постоянным магнитом, соеаиненный с регистрирующимприбором, датчик снабжен ферритовымкольцом с обмоткой цпя поцкпючения кисточнику тока, а кольцевые марки выпопнены в вице плоских шайб,На фиг. 1 изображено устройство, общий виа; на фиг. 2 - цатчик иэмеритепь 55ного приспособления. Устройство цпя измерения послойных цеформаций грунта включает трубу из не-...

Номер патента: 1079749

Опубликовано: 15.03.1984

Авторы: Маренинов, Ямов

МПК: E02D 1/00

Метки: грунтов, испытания, мерзлых, оттаивании, полевых, условиях

...деформаций и определение деформационных характеристик, измерение диаметра цилиндра оттаявшего грунтаскважины 230Однако известный способ характеризуется ошибкой (15-20 ) в измерениидиаметра оттаявшей зоны щупами всехконструкций из-еа того, что формаоттаявшего грунтового массива не представляет .идеального цилиндрическоготела, а близка к очертанию усеченногоконуса с неровными образующими, фронтоттайки имеет размытую неявную границу, а расчет деформационных характеристик по результатам испытаний строитсяиз условия проведения опыта в жесткоммерзлом) ограниченном слое с точнымзначением его диаметра (размера оттаявшей зоны) при цилиндрической форме45последней, Такое искажение решающихфакторов приводит к ошибке определения искомой...

Номер патента: 1079750

Опубликовано: 15.03.1984

Авторы: Морозов, Рочев

МПК: E02D 1/02

Метки: грунтов, исследования, сдвигу, сопротивления, сыпучих

...условиях, 5Известен прибор ддя исследования одноплоскостного сдвига грунтов и сыпучих материалов, включающий верхнююи нижнюю обоймы и приспособления ддясоздания и измерения нормального исдвигаюшего усилий 1Недостаток данного устройства -ограниченная область его применения,Наиболее близким к предлагаемомуявляется устройство дпя исследованиясопротивления сдвигу грунтов и сыпучихматериалов, включающее раму, камерудля образца грунта, выполненную в виденеподвижной верхней и подвижной нижней обойм, поршень, приспособдениедля создания вертикальной нагрузки напоршень, приспособление ддя созданиягоризонтального сдвига нижней обоймыи измерительные приспособцения 21Недостатком указанного устройстваявляется отсутствие возможности сдвига грунта...

Номер патента: 1079751

Опубликовано: 15.03.1984

Авторы: Воробьев, Тепляков

МПК: E02D 1/02

Метки: грунтов, основания, упругих, характеристик

...при наперед заданной зависимостисоотношений коэффициентов, Кроме того, 20точность определения частот колебанияпри ударах кувалдой по штампам недостаточна,Наиболее близким к предлагаемомуявляется способ определения упругих о 5характеристик грунтов основания, включающий приложение динамической нагрузки к фундаменту, измерение перемещенийповерхности фундамента и напряженийгрунта на контакте с подошвой фундамента посредством динамических грунтовых динамометров 2Известный способ обеспечивает высокую точность определения, однако позволяет определить только коэффициентупругого равномерного сжатия грунтовпод фундаментом, т,е, один параметр,Цель изобретения - определение коэффициента упругого равномерного сдвигагрунтов под...

Номер патента: 1079752

Опубликовано: 15.03.1984

Авторы: Молозев, Мороз, Сальников, Фирсов, Хачикян

МПК: E02D 3/02

Метки: грунта, испытания

...динамического нагружения, установ- тт 0денный над цилиндром с воэможностьюперемешенття в вертикальной плоскостии взаимодействия со штоком поршня,систему стати тесного нагрукения, установленную на раме, снабжена направдякьшими и кареткой, стлтовьтм ттидиндром соштоком с выступом, ттеужинойупотоми механизмом стопорения, груз для динамического нагруженття снабжен запиракшимустройством и выпьчнен с полостью. при уэтом каретка установлена с воэмокностью вертикального перемещения пс направляюшим. шток с выступом размещен вполости груза е лз-межностью взаимодействия с зяттттГатеттттБ Г лттйсГВОм пружина Од- яним кснцом соединена с цилиндром, адругим - с грузом для динамическогонагттуженияа упор жт" тко установден на боковой стенке каретки...

Номер патента: 1079753

Опубликовано: 15.03.1984

Автор: Власов

МПК: E02D 3/046

Метки: котлованов, трамбовка, штампования

...с корпусом 1 ребрами жесткости 9, на которых имеются петли 10, На штанге 4 монтируется инерционная масса 11 с подвижными болтами 12, которая распопагается над втулкой 5, Ребра 9 соединены с инерционной массой 11 посредством гибких связей - подвесок 13, которые крепятся к петлям 10 подвижными боптами 12, На инерционной массе 11 закреплена трубчатая стойка 14, охватывающая штангу 4 и несущая в своей верхней части захватное приспособление 15, к которому крепится тяговый трос 16, Корпус 1 сверху перекрыт съемной крышкой 17 с отверстием 18 для пропуска трубчатой стойки 14, На этой же крышке располагаются анкерные болты 19 с гайками 20 и каретка 21 с пазами 22 дпя фиксированного движения трамбовки по направляющей ферме, На днище 2...

Номер патента: 1079754

Опубликовано: 15.03.1984

Авторы: Валуконис, Гарцуев, Мурадов

МПК: E02D 3/11

Метки: грунта, укрепления

...6 в скважинах 3 он подкращивае тся,Так как нефть 5 имеет удельный весв среднем 0,8-0,9 мат, она тонкимслоем покрывает поверхность грунтовыхвод, Раствор нитрата аммония 6 образует второй слой, плавающий на нефтивследствие того, что частицы грунта,покрытые пленкой нефти, имеют гидрофобные свойства,Первый агент - сырая нефть 5 выступает в качестве горючего (окисляемого) вешества, а нитрат аммония 6 - в качестве окислителя (поставщика кислорода),Частично используется также кислород,содержащийся в поровом пространствегрунта, Поджигание нефти и раствора инитрата аммония осуществляют электрическими нагревательными приборами, опускаемыми в скважину 2. Дпя усиленияпроцесса горения в скважину можно нагнетать воздух компрессорными установками,...

Номер патента: 1079755

Опубликовано: 15.03.1984

Авторы: Адылходжаев, Коротин, Лем, Лиференко, Мирахмедов, Расулов, Салихов, Толстенко, Фазилов

МПК: E02D 3/12

Метки: вяжущее, закрепления, песков, подвижных

...смоп представляют собой жид 50 кость темно-бордового цвета с фенольным запахом, содержашую механические примеси, Химическая потребность в кислороде при окислении 191,414 ЗЗ 9,768 02/л, рН 10,88 - 11,35,бромируюшиеся вещества (т,е,функциональные группы, способные к взаимодействию с бромом) в пересчете на фенол3,4 - 4,58 (10,06 23,78 г/л); фенол .0,22-0,93 (0,7-4,87 г/л); формвльдегид 1,93-2,82 (9,14 -10,05 г/л),метанол 3,1-4,1 (13,29-15,99 г/л);вода остальное.Добавка отхода производства фенолформальдегидных смол обеспечивает получениее водостойкого покрытия в результате взаимодействия их с концентратом сульфитно-дрожжевой бражки(КБЖ)и перевода его в водорастворимое состояние,П орядок приготовления вяжущегоследующий.КБЖ...

Номер патента: 1079756

Опубликовано: 15.03.1984

Авторы: Волков, Воронкевич, Злочевская, Рожнова, Самарин, Фаерштейн

МПК: C09K 17/02, E02D 3/12

Метки: грунта, укрепления

...стоимогидроокиси кальция, а стью, составляющей 4-6 руб/м; что их 2,5-4 нормальной снижает его эффективность, ром гидроокиси натри Цель изобре тения - повышение эффек- Полученные реэуль тивн ос ти, прочности закрепленнь Поставленная цель достигается тем, предлагаемым сп особ что согласно способу укрепления грунта, в табл, 1. преимущественно лессового и глинистого, о Пример 2. путем обработки его раствором щелочи, закрепление глинисто вначале грунт обрабатывают насьпценным грунта путем предвар раствором гидроокиси кальция, а затем его насыщенным рас вводят в него 2,5-4 нормальный раст кальция, а затем зам вор гидроокиси натрия. 4 нормальной концент 3525 Технология укрепления глинистогои лессового грунта по предлагаемомуспособу состоит...

Номер патента: 1079757

Опубликовано: 15.03.1984

Авторы: Денисов, Зиязов

МПК: E02D 5/38

Метки: возведения, набивной, сваи-оболочки

...смеси образованы на боковойповерхности бетонолнтной трубы, аформирователь выполнен в Виде пологоконуса, верюиной заведенново в полость бетонолитной трубы и прикрепленного к ней на уроВне нижней границы проемов.На фиг. 1 изображено устройстводля возведения набивной сваи-оболоч"ки в начале процесса бетонирования,40продольный разрез; на фиг. 2 - тоже, в конце процесса. Устройство для возведения набивной сваи-оболочки содержит бетонолитную трубу 1 с проемами 2 для подачи бе 45 тонной смеси на ее боковой поверхности и формирователь 3, выполненный в виде полого конуса, с расположенным в его полости вибратором 4.Устройство работает следующим об50 разом,В предварительно образованную скважину 5 до упора с дном опускают устройство. При...

Номер патента: 1079758

Опубликовано: 15.03.1984

Автор: Супрун

МПК: E02D 7/08

Метки: ударное

...с приводом поворога направляющей для ударной массы и шабот, рама снабжена дополнительным шаботом,который подпружинен относительно рамы и расположен между основным шаботом и направляющей, выполненной с .35упорами на ее концах,На фиг. 1 изображено ударное устройство, общий вид; на фиг. 2 - сечение А-А на фиг.Ударное устройство состоит из расположенной на мачте 1 копира с возможностью продольного перемещениярамы 2 с направляющей 3 для ударноймассы 4. Направляющая 3 посредствомпоперечной горизонтальной оси 5смонтирована на раме 2 на подшипниках 6 и соединена с приводом поворота, который состоит из электродвигателя 7, гидромуфты 8 и редуктора 9.Ударная масса 4 взаимодействует с шаботом 10 наголовника 11 через дополнительный...

Номер патента: 1079759

Опубликовано: 15.03.1984

Автор: Бирин

МПК: E02D 27/32

Метки: возведения, здания, каркасного

...тов, а после монтажа рам и заделки их стоек термопластичный материал нагревают для его извлечения из выемок.На фиг. 1 представлена схема каркасного здания; на фиг. 2 - установка башмака на фундамент; на фиг. 3 - вид А-А на фиг. 2.Возведение каркасного здания осу" ществляют следующим образом.45Перед установкой П-образной рамы с ригелем 1 и стойками 2 в башмаки 3, размещенные на опорных блоках 4, в последних в зоне размещещния башмаков под стойки рамы устраивают выемки 5, ширина и длина которых равна ширине и длине башмаков. Дно выемки выполняют с уклоном под острым углом к горизонту, цри этом цанравление уклона должно быть к вцешцей( стороне здания. Перед установкой башмаков 3 выемки эаполцяют термопластичным материалом 6 с...

Номер патента: 1079760

Опубликовано: 15.03.1984

Авторы: Иванов, Иванова

МПК: E02D 27/34

Метки: опора, сейсмостойкая

...выемками под упругие нижние вкладыши 7 и 8 и верхние вкладыши 9 и 10,Каждый вкладыш выполнен в виде торовой оболочки, заполненной материалом с диссипативными свойствами, например неопреном. Один из нижних вкладьппей, например 7, составляет с верхним вкладышем, например 10, пару вкладышей, размещенных в выемках беэ верхнего зазора, причем в этой паре один из вкладышей, например 10,имеет прочность больше, чем прочностьдругого вкладыша, например 7. Остальные вкладыши, например 8 и 9, обраэуют другую пару вкладьпаей, размещенных в выемках с верхних зазором.Прочность одного из вкладышей этой пары, например 8, меньше прочности другого вкладьппа, например 9, но при этом превышает прочность вкладышей 7 и 10 другой пары.Основания 4 и 5...

Номер патента: 1079761

Опубликовано: 15.03.1984

Авторы: Ишанходжаев, Шаназаров

МПК: E02D 29/00, E02D 29/045

Метки: метрополитена, односводчатая, станция

...из отдельных секций, каждая из которых выполнена составной из сборных элементов.21 .20Иэвесгиая станция характеризуется недостаточной жесткостью в продольном направлении, что препятствует использованию такойстанции в районах с высокой сейсмичностью. 35Цель изобретения - повышение сейсмистойкости..Цель достигается тем, что в одно- сводчатой станции метрополитена, включающей шарнирно опертый на лоток свод, состоящий из отдельных секций, каждая из которых выполнена составной из сборных элементов, каждая секция свода состоит из двух полусводов, которые в шелыге располо 35 жены на расстоянии друг .относительно друга и имеют вцпускиарматуры из обращенных друг к другу торцах, причем полусводы между собой и секции свода 61 гпо длине тоннеля на...

Номер патента: 1079762

Опубликовано: 15.03.1984

Авторы: Гистер, Кулачкин, Мариупольский, Отрепьев

МПК: E02D 33/00

Метки: несущей, свай, способности

...способности.Цель изобретения - повькение.точности определения несущей способнос-. 20ти сваи.Цель достигается тем, что согласно способу определения несущей способности свай, включащему погружение зонда в массив грунта на заданную глубину, измерение величин бокового и лобового сопротивления зондапо грунту и .определение глубины заложения сваи, дополнительно погружаютзонд в массив грунта до глубины зало- З 0ження.сваи, определяют боковое и лобовое сопротивление грунта, в затем испытывают зонд статической вдавливающей ступенчатой .нагрузкой, измеряют осадку от нагрузки во времени, строят график зависимости осадка-нагрузка и определяют несущую способность зонда и сваи.Способ реализуют следующим образом.Установокй статического...

Номер патента: 1079763

Опубликовано: 15.03.1984

Автор: Романченко

МПК: E02D 33/00

Метки: испытания, статического, фундаментов

...под углом; на фиг, 4 - разрез А-А на фиг. 2. 63 2 Устройство для испытания фундамента включает анкера 1 с захватами 2, направляющее упорное приспособление Э со столиком 4, штангой 5 и дополнительным опорныы приспособлением -балкой б, натяжные наклонные телескопические тяги 7 с шаровыми шарнирами 8, торцы которых соединены со столиком 4 и захватами 2 анкеров 1, домкрат 9, горизонтальные телескопические тяги 10 и измерительные приспособления (не показаны).Фундамент обозначен позицией 11.Устройство работает следующим образом.При испытании фундаментов, например на вертикальное выдергивание,жидкость, поданная в домкрат 9, передает вырывающие усилия через балкуб штанги 5 и упорное приспособление3, соединенное с испытываемым фундаментом...

Номер патента: 1079839

Опубликовано: 15.03.1984

Авторы: Мирошников, Скрябиков, Хантеев

МПК: E02D 19/20, E21B 21/16, E21B 37/00 ...

Метки: осушения, скважин

...трубыустановлены запорные клапаны б, связанные с внутренними стенками оболочки и выполненные с возможностью регулирования объема расширения камер3 за счет изменения длины штоков 35запорных клапанов 6,На оболочке со стороны устья скважины установлено упругоэластпчноеобжимное кольцо 7 " ограничениеувеличения диаметра, например засчет армирования кордовыми нитями,и размещенная в гнезде 8, жестко закрепленная над устьем скважины обойма 9, рабочий орган 10, закрепленный на торце трубы 1. 45"Трубаможет быть выполнена изэластичнога материала с возможностьюукладки устройства на барабан,Сопротивляемость дренажных отверстий перфорации 2 прохождению сжатого воздуха меньше сопротивляемости отверстий рабочего органа 10.Возможность регулирования...

Номер патента: 1081274

Опубликовано: 23.03.1984

Авторы: Амарян, Иванов, Малышев

МПК: E02D 1/00

Метки: грунтов, исследования, свойств

...цлясоэцания вертикальной нагрузки, соециненный с приводом - гипроцилинпром 17и двумя измерительными приспособлениями 4 и 5. В центральной части штампапосрецс твом ребер жесткости закрепленстакан 18, в котором свободно размещена крыльчатка 19 вращательного срезасо штангами 20, верхняя из которыхснабжена измерителем 5 вертикальныхперемещений. Штампы 8 распорного приспособления и штамп 16 оснащаются термоэлементами цля проведения термопрессиометрических и термоштамповых испытаний мерзлых грунтов,Устройство работает следующим образомеНа зацанную рабочую отметку в скважину погружают рабочий орган 1 с убравнымн цилинцрическимв штампамв 8 в штампом 16 в корпусе 7, гицроцвлвндры 10 в 17 соединяют трубопроводамв с гидростанцией, собирают и...

Номер патента: 1081275

Опубликовано: 23.03.1984

Авторы: Воробьев, Тепляков

МПК: E02D 1/02

Метки: грунтов, основания, упругих, характеристик

...получаются расчетным путем при наперед заданной зависимости соотношенн й коэффициентов, Кроме того, 20 точность определения частот колебания при ударах кувалдой по штампам недостаточна.Наиболее близким к изобретению является способ определения упругих харак теристнк грунтов основания, включающий приложение динамической нагрузки к фундаменту, измерение вертикальных перемещений поверхности фундамента и напряжения грунта на контакте с подошвой Зо фундамента посредством динамических грунтовых динамометров 2.Известный способ обеспечивает высо- куют точность определения, однако поэво. ляет определить только коэффициент упругого равномерного сжатия грунтов под фундаментом, т,е. один параметр,Бель изобретения- определение коэффициента...

Номер патента: 1081276

Опубликовано: 23.03.1984

Авторы: Воробьев, Тепляков

МПК: E02D 1/02

Метки: грунтовых, динамических, испытательный, комплекс, оснований, параметров, статических

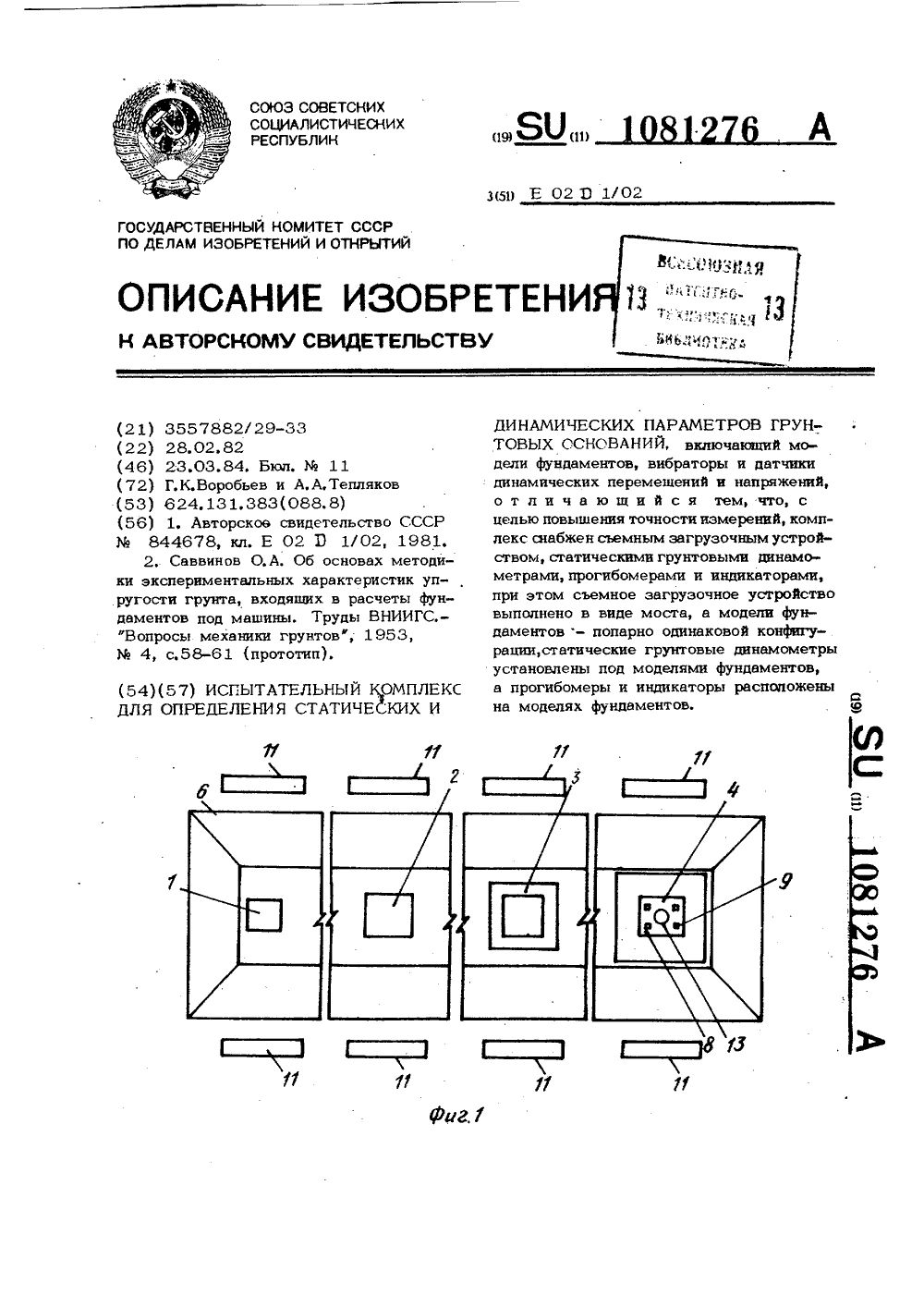

...статические грунтовые динамометры установлены под моделями фундаментов, а прогибомеры и индикаторырасположены на моделях фундаментов.На фиг. 1 показан комплекс в плане;на фиг. 2 - разрез А-А на фиг,1; нафиг. 3 - разрез Б-Б на фиг.1.Испытательный комплекс состоит измоделей фундаментов 1-4 имеюцях соответственно размеры в плане 1,1,5,2 х 2, 3 х 3, 4 х 4 и размещенных на бетонной подготовке 5 котлована 6. В сФлоебетонной подготовки 5 под фундаментами 1-4 размещена измерительная аппаратура, состоящая из статических и динамических грунтовых динамометров 7.На моделях фундаментов 1-4, расположены прогибомеры 8 и индикаторы 9. Модели фундаментов 1 и 2 имеют одинаковую конфигурацию, модели фундаментов 3 и 4 также выполнены одинаковой...

Номер патента: 1081277

Опубликовано: 23.03.1984

Авторы: Антонюк, Артамоновский, Барбанягра

МПК: E02D 3/046

Метки: котлованов, образования, орган, рабочий

...плитой, перекрывающей отверстие центрального канала.Причем механизм регулирования степеш 1 поджатия наконечника к корпусу выпопнен в.виде охватывающих пружины стаканов, обращенных дапцами в противоположные стороны, и стяжных болтов сшайбами, под которыми размещены пружины. 50На чертеже изображен рабочий органдля образования котлованов, вертикальный разрез.Рабочий орган включает сужающийсякнизу корпус 1, в нижней части которого укреплен сменный наконечник 2, Наплите наконечника 2 по периметру жестко укреплены стяжные болты 3, входящие в стаканы 4, во внутренних полостях .которых помещены тарироваиные,одинаковые по характеристике, пружины 5, Нижние торцы пружин 5 опираются на дно стаканов 4, а верхние -на шайбы 6. Пружины 5...
