E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 1203191

Опубликовано: 07.01.1986

Автор: Юрданов

МПК: E02D 3/11

Метки: грунта, термического, укрепления

...скважины 451 вместе с топливом.Контроль температурного поля осуЙществляют системой термопар 14 с самопишущими приборами 15,При такой технологии выполнения 50способа с диапазоном нагрева внешнего слоя 11 до 0,7-0,9 расчетной температуры создается направленный газовый и тепловой потоки, исключающиесток газов на пределы укрепляемого 55грунта в виде стенки, расстояниемежду скважинами 1 и 2, равное ширине стенки 3, позволяет исключить непроизводительный сток тепла за внешний контур.Объем укрепляемого грунта по предлагаемому способу уменьшается по сравнению с известным на неличину, определяемую из зависимости(т)---- Н = 0,285 А Н (1)где Н - высота укрепляемого грунтаСогласно зависимости (1) снижение объема работ составляет 28,57.,что, н свою...

Номер патента: 1203192

Опубликовано: 07.01.1986

Авторы: Зубко, Сабанов

МПК: E02D 3/12

Метки: грунта, закрепления, лессового, просадочного

...и сооружений.Цель изобретения - повышение эф. фективности закрепления грунта,На фиг. 1 показана схема закрепления верхней зоны грунта; на фиг, 2 -схема закрепления последующей эоны.,Способ закрепления просадочного 0лессового грунта осуществляют следующим образом. В грунте образуютскважину 1 глубиной. превышающей глубину верхней эоны 2 закрепления грунта, герметизируют участки скважины 15над и под зоной, проводят нагнетаниев зону 2 закрепляющего раствора, Этиоперации проводят последовательносверху вниз по последующим зонам 3на полную глубину закрепления грунта ОЗаглубление и герметизирование участка скважины 4 под каждой зоной осуществляют на глубину, равную 1,2-22радиуса 5 закрепления грунта,Способ осуществляют с помощью за Ббивного...

Номер патента: 1203193

Опубликовано: 07.01.1986

Авторы: Алидодова, Гаркавенко, Сасько

МПК: E02D 3/12

Метки: глинистого, грунта, укрепления

...грунта с образованием коагуляционных связей. Введение серы вгрунтоизвестковую смесь до введения каменноугольной смолы и водыобеспечивает ее хорошее распределение и перемешивание, Взаимодействиесеры с активными компонентами каменноугольной смолы и грунта обуславливает образование макроагрегатов,связанных комплексными соединениями. Все это приводит к повышению прочности, водо-морозо- и термостойкости материала, полученного предлагаемым способом, как в начальный период, так и особенно во времени.Для устройства оснований и покрытий дорожных одежд с применением предлагаемого способа рекомендуется использовать суглинистые грунты разные по генезису и дисперсности; известь строительную, воздушную и гидравлическую (гидратную) смолу...

Номер патента: 1203194

Опубликовано: 07.01.1986

Авторы: Ананьев, Журавлев, Петренко, Поляков, Шевченко

МПК: E02D 3/12

Метки: грунта, упрочнения

...открытий 113035, Москва, Ж, Раушская наб.9 д 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к строительству и может быть использовано для упрочнения грунтов обратных эасыпок, насыпей, слабых грунтов естественного сложения.Цель изобретения - повышение эффективности упрочнения грунта.Способ упрочнения грунта осущест вляют следующим образом,В упрочняемый грунт вводят инъектор и нагнетают через него сжатый газ, например воздух и закрепляющий раствор, например, силиката натрия. Сжатый газ и закрепляющий раствор нагнетают попеременно, ритмично, 1% При этом происходит проникновение закрепляющего раствора в поры грунта и уплотнение грунта с образованием полости вокруг инъектора, По окончании нагнетания заданного...

Номер патента: 1203195

Опубликовано: 07.01.1986

Авторы: Жуков, Мангушев, Розенблит

МПК: E02D 5/30

Метки: забивная, свая

...9 - конфигурация выемок в полке; на фиг. 10 - сечениеГ-Г на фиг. 8,Забивная свая состоит иэ выполненного в поперечном сечении в видедвутавра ствола 1 с оголовкам 2 вверхней части, имеющим выступ 3, ко.торый служит одновременно упором дляпяты 4 стойки 5 каркаса здания, исмещенное относительно продольнойоси ствола 1 опорное гнездо 6, Полки7 и 8 ствола 1 выполнены различнойширины, при этом полка 7 имеет постоянное по высоте сечение, а полка8, расположенная со стороны опорногогнезда 6, выполнена переменного повысоте сечения и имеет в нижней части сечение, меньшее сечения другойполки 7, а в верхней сечение, большее сечения другой полки 7, Оголовок2 ствола 1 выполнен в плане в форметрапеции, основания которой являютсяпродолжением полок...

Номер патента: 1203196

Опубликовано: 07.01.1986

Авторы: Козловский, Кукушкин, Лопатин

МПК: E02D 7/12, E02D 7/20

Метки: забивки, параметров, регистрации, свай

...5 20 25 30 35 40 45 50 55 ка сердечника укреплен путевой выключатель 22 с раэмыкающим контактом, включенным в цепь катушкиэлектромагнита 15. Последний посредством электрической схемы соединен с датчиком 1 ударов, электромагнит 16 соединен с выводными кон цами параллельно соединенных датчиков уровня. Электрическая схемауправления устройством 1,не приведена 7 собрана на панели 7 управленияи запитана от источника 8 питания. Наголовник 11 закреплен на испытуемой свае 23,Устройство работает следующимобразом.При забивке сваи 23 в моментудара молота 10 датчик 1 удароввыдает электрический сигнал, поступающий на катушку электромагнита 15,регистрирующего в виде перфорацийинформацию о числе ударов молота 10.При этом сердечник 18 втягивается...

Номер патента: 1203197

Опубликовано: 07.01.1986

Автор: Бальчис

МПК: E02D 17/08

Метки: ограждение, траншейное

...подземных коммуникаций, выполняемых в траншеях с вертикальными откосами. юг г Составитель Л.Черепенки Техред О.Неце Редактор П.Коссей Корректор Т,Кол Заказ 8394/ Тираж 648 Государственного лам изобретений и осква, Ж, Рауш одписн НИИПИ по 035, омитета СССРоткрытийкая наб д,4/ Филиал ППП "Патент", г. Ужгород, ул.Проектная Цель изобретения - облегчение производства работ внутри траншеи.На фиг. 1 показана траншейная крепь, вид с торца; на фиг. 2 крепление в траншее, общий вид.Траншейная крепь состоит из щитов 1 ограждения, груза 2, прогонов 3, трехшарнирных арок 4 с верхними шарнирами 5 и нижними шарнирами 6 с башмаками 7. Крель содержит также затяжки 8.Устройство устанавливается в траншею краном в положение 1. Под действием груза...

Номер патента: 1204674

Опубликовано: 15.01.1986

Авторы: Иванов, Кочев, Рубинштейн

МПК: E02D 1/00

Метки: грунтов, деформируемости, лессовых, основаниях, оценки, сооружений

...труда и повышение точности за счет учета воздействия на основание нагрузки от сооружения и увлажнения.На чертеже представлено основание с нанесенными на нем эпюрой изменения по глубине начального просадочного давления 10 с учетом ожидаемого увлажнения основания в период эксплуатации и эпюрой распределения напряжений в основании, попереч. ный разрез.Способ осуществлякл следующим образом.15Предварительно исследуемую территорию делят на зоны распространения лессовых грунтов, обладающих одинаковым минералогическим составом тонкодисперсной фракции. 20Затем в пределах каждой зоны производят отбор образцов грунта из шурфов или скважин, определяют их влажность, ооъемну 1 о массу скелета грунта и испытывают грунт на просадочность с...

Номер патента: 1204675

Опубликовано: 15.01.1986

Авторы: Косарев, Перков, Смирнов

МПК: E02D 1/02

Метки: грунта, деформации, образцов, осевой

...1 также оканчивается скользящей насадкой 7 и вилкой 8, шарнирно соединенной со штоком 11, вертикально перемещающимся в направляющей втулке 12, жестко установленной на подставке 13. С верхним торцом штока 11 взаимодействует измерительный индикатор 14. Нижний конец штока 11 с помощью гибкой тяги 15, перекинутой через блок 16, установленный на втулке 12, соединен с нагрузочной рамкой 17. Устройство работает следующим образом.В гидравлическую камеру 5 помещается заключенный в эластичную оболочку образец О грунта, на верхнюю центральную часть которого устанавливается коромысло 1 своим сферическим шарниром 9. Для обеспечения плотного контакта сферы 9 с образцом грун"а 10 и выборки возможного люфта в соединениях устройства с внешней...

Номер патента: 1204676

Опубликовано: 15.01.1986

Авторы: Авдеев, Зайцев, Поздняков, Тройнин

МПК: E02D 5/38

Метки: свая

...виде сегментов 14 траверса. должна одновременно обеспечиватьстроповку диафрагмы и сегментовс помощью самоотцепляющихся крю ков 17.Свая работает следующим образомПроизводят погружение сваи сваепогружатслями известных конструкций (не показаны) до высоты, несколько меньшей глубины ее проектного заложения. Затем подъемным 204676 2механизмом ( не доказан) опускаютна траверсе по стволу 1 диафрагмувместе с клиновыми элементами 5,размещенными по ее периметру и несколько сдв,шутыми вверх относительно диафрагмы. При соприкосновениидиафрагмы с поверхностью 18 внутри ствола стропы траверсы расслабляются и крюки 11 выходят из зацепления с петлями 6 и 16, При этомклиновые элементы 5 под действиемобственного веса опускаются в зазор между стенкой...

Номер патента: 1204677

Опубликовано: 15.01.1986

Авторы: Гольцов, Кожаринов

МПК: E02D 7/02

Метки: забивки, колонны, обсадных, труб

...отдельной об садной трубы или нескольких обсадных труб 7 колонны в скважину продолжают бурение в ней породоразрушающим инструментом,(например, долотом или желонкой). После бурения переходят к посадке в скважину трубы 7 или колонны их с помощью ударов. Для этого на верхний торец трубы 6 устанавливают наголовник 1 и закрепляют набор съемных кольцевых грузов 4 с помощью тру-, бы 5 с .Упорным фланцем 6. При этом количество съемных кольцевых грузов 4 из имеющегося набора выбирают в таком количестве, чтобы суммарная масса грузов 4 с массой обсадной трубы 7 или колонны обсадных труб с наголовником 1 и трубой 5 с упорным фланцем 6 приблизительно равнялась массе ударника 2. Для точного выравнивания масс используются разновесы, составляющие...

Номер патента: 1204678

Опубликовано: 15.01.1986

Авторы: Башкатов, Валуконис, Смачной

МПК: E02D 19/10

Метки: воды, выработок, отвода, подземных

...даннымибл. 3. агний, мг/л о 6 8 ом харакив еденными с 95 11 37 25 ОР, МГ тер в т уль ат, мг л Благодаря воду указаннь асадкообраэов с водой водоп что предотвра следнего и об сохранение во ведению в отводимуюдобавок снижается Гидрокарбонамг/л смешивании н нта,Ооглощающего го Жесткость мг-экв/л О ЯЯ атацию т к 1 12,2 еспечивает длите допоглощающей сп О б 54 7,5 ности. Изобретение относится к осушению котлованов и других подземныхвыработок посредством пониженияуровня подземных вод.Цель изобретения - снижение осадкообразования при смешивании отводимой воды с водой водопоглощающегогоризонта.Способ отвода воды иэ подземных выработок осуществляют следующимобразом.Из подземной выработки, в водосборник которой поступают подземные воды,...

Номер патента: 1204679

Опубликовано: 15.01.1986

Авторы: Аграноский, Бабский, Радзевич

МПК: E02D 27/44

Метки: фундамент

...машины, поперечный разрез.Фундамент включает корпус 1, представляющий собой коробчатый, герметичный, термоизолированный и открытый сверху корпус, на стенки которого установлена через виброизолирующие элементы 2 прижимная плита 3 с присоединенным к ней жестко пористым блоком 4. Полость между корпусом 1, прижимной плитой 2 и пористым блоком 4 наполнена заполнителем 5 (в виде вязкоупругой жидкости), который пропитывает пористый блок 4. Заполнитель выбирается таким образом, чтобы его вязко- упругие свойства хорошо изменялись в зависимости от температуры, В корпусе 1 имеется система 6 подачи и отбора заполнителя 5. По поверхности соприкосновения заполнителя 5 с корпусом 1 и опорной плитой 3 имеются нагревательные элементы 7 с системой...

Номер патента: 1206361

Опубликовано: 23.01.1986

Авторы: Глотов, Клок, Пакштас, Савчак, Тимкин, Финк, Янцен

МПК: E01C 19/30, E02D 3/046

Метки: гидропневматическое, ударное

...е корпуса 6, кольцевую проточку 1 на поршне-бойке 7, радиальный о и аксиальный 1 каналы в кор- пусе б. Далее жидкость из полости С вытесняется поршнем-бойком 7 в полость управления Е золотника 9 через радиальные каналыи 1 соответственно в корпусе 6 и корпусе блока 8 управления воздействует на золотник 9, перемещает его влево (по чертежу), выталкивая жидкость из полости 3 через радиальные каналы о и е, кольцевую проточку 1, радиальный Ь и аксиальный 1 каналы в сливную магистраль. При перемещении золотника 9 приоткрывается радиальное отверстие в корпусе блока 8 управления, и жидкость из гидроаккумулятора 10 с большой скоростью перемещает его в крайнее левое (по чертежу) положение, соединяя полости В и С .Давление жидкости в полостях В и С...

Номер патента: 1206368

Опубликовано: 23.01.1986

Автор: Котов

МПК: E02B 1/00, E02B 3/06, E02D 3/12 ...

Метки: глинистом, набережной, основании, причальной, реконструкции

...многоячеистой рамы 13. Стенка 1, примыкающая к лицевой стенке 15 реконструируемой набережной (фиг,З), ,выполнена с каналами 16, выходные отверстия которых снабжены клапанами 17.ЮСпособ осуществляется следующим образом.На дно акватории после ее углубления укладывают с помощью крановых средств многоячеистую железобетонную раму 13. К месту погружения рамы 13 транспортируют на плаву устройство, многоячеистая камера которого в плане соответствует очертанию многоячеистой рамы 13. Затем балластируют водой балластные отсеки понтонов 4 и погружают многоячеистую камеру так, что ее опорные площадки 10, вертикальные фиксаторы 12 и электрические разъемы 11 входят в контакт с соответствующими элементами рамы 13. Под действием статической нагрузки от...

Номер патента: 1206382

Опубликовано: 23.01.1986

Авторы: Заец, Кованько, Пасечник, Скоблюк, Сухарев

МПК: E02D 1/00

Метки: грунта, исследования, свойств

...якорь 7 удерживаетсяв исходном состоянии электромагнитом 8 постоянного тока, Нижняя часть1 ударника 6 представляет собойштамп 9.Обкладка 3 с натягом одета на.стакан 10, обкладка 4 запрессованав цилиндр 11, который вместе со стаканом 10 представляет собой опору40для крьппки 12, прижатой крышкой 13.Внутренняя камера представляет собой стакан 14, закрывающийся крьппкой 15. Исследуемый грунт 16 разме 45щается во внутренней цилиндрическойи наружной кольцевой камерах. Обкладки 4 и 5 разделены слюдянымизолятором 17, Обкладки 3 и 4 имеютвыход на измерительные мосты переменного тока Рчерез клеммы 18и 19, Обкладки 4 и 5 имеют выход наизмерительный мост Рчерез винуы 20 и 21.Каркас катушки электромагнита 8постоянного тока прикреплен к днищу...

Номер патента: 1206383

Опубликовано: 23.01.1986

Авторы: Гистер, Грачев, Ильичев, Кулачкин, Отрепьев, Федоров, Эйдук

МПК: E02D 1/00

Метки: грунтовых, качества, массивов, упрочнения

...осуществляют следующим образом.До упрочнения массива грунта силикатным раствором выполняют его зондирование способом ударно-вращатжьного погружения зонда. При этом за параметр зондирования принимают. скорость погружения зонда. Затем после упрочнения массива выполняют зондирование на глубину не менее полутора толщин упрочненного массива, повторяют. зондирования с интервалами не менее чем двое суток для определения нарастания прочности силикатизированного грунта во времени.После проведения нескольких серий зондирования силикатизированного массива выбирают по крайней мере две ранее пройденные зондировочные скважины на расстоянии, равном не более ЧО диаметрам зонда, в одну из них наливают воду и вновь выполняютв этих скважинах зондирование...

Номер патента: 1206384

Опубликовано: 23.01.1986

Авторы: Бабин, Ведерников, Ведерникова, Гимаев, Мурзаков, Ольков

МПК: E02D 3/12

Метки: грунта, укрепления

...коксования, представляющий собой ннзкозасасывающую нефтяную фракцию, выкипающую впределах температур 180- 25360 С,Свойства этих компонентов приведены в табл. 1.Технология приготовления органического вяжущего состоит в следующем, Легкий газойль коксованиясмешивают с расплавленным битумом,а затем в эту смесь вводят остаток Вязкость условная,ВУ при 50 С 84 гтермического крекинга гудрона, пред- варительного нагретый до 110-120 С.Физико-химические свойства полу- ченного таким путем вяжущего представлены в табл. 2.Положительный эффект достигается за счет способности катионов кальция и магния, входящих в состав твердого остатка отходов содового производства, вступать в адсорбционное взаимодействие с поверхностно- активными веществами...

Номер патента: 1206385

Опубликовано: 23.01.1986

Авторы: Логинов, Лоскутов

МПК: E02D 3/12

Метки: введения, раствора, тампонажного

...1, на которую через две втул ки 2 с уплотняющими кольцами 3 надет эластичный рукав"уплотнитель 4, крепленный на перфорированном корпусе 5.На одном конце трубы-инъектора 1 выполнена кольцевая проточка 6, на которой установлены шайба-упор 7 с перфорацией 8 и шайба 9, а на другом конце трубы-инъектора 1 смонтированы пружинные упоры 10. Труба" инъектор 1 имеет отверстие 11. Устройство размещено в скважине 12,Устройство работает следующимобразом.Устройство опускают на требуемую глубину в скважину 12, Через отверстие 11 в эластичный рукав-уплотнитель 4 нагнетают воду, которая раз" дувает рукав 4, плотно прижимая его к стенкам скважийы 12. После,создания расчетного давления в пределах 0,5+3 МПа трубу-инъектор 1 передвигают вниз до тех...

Номер патента: 1206386

Опубликовано: 23.01.1986

Автор: Шадунц

МПК: E02D 5/30

Метки: свая

...то же, вид сбоку; на фиг.3 - свая в начальный период по гружения в грунт, общий вид; на Фиг.4 - то же, проектное положение.Свая содержит ствол, выполненный составным из продольных ветвей 1, инаконечник 2, к верхнему торцу которого с помощью шарнира 3 прикреплена каждая ветвь 1 ствола, снабженная наклонными расположенными .по ее длине ярусами консольными опорными пластинами 4, каждая из.которых имеет скос 5 на свободном конце. Шарниры 3 расположены в углублении 6, образованном на верхнем торце наконечни" ка 2.Погружение сваи осуществляют слеДУющим образом. С помощью сердечника 7 в грунтзабивают или задавливают наконечник с шарнирно присоединенными к нему ветвями ствола, положение которых фиксируют специальной траверсой (не показана),...

Номер патента: 1206387

Опубликовано: 23.01.1986

Автор: Луганов

МПК: E02D 5/48

Метки: забивная, свая

...примыкает к меньшему основаниюнижележащей трацеции.Составитель В.С.ГоникРедактор О.Головач ТехредМ.Надь Корректор Е.Рошко Заказ 8662/30 Тираж 2 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 филиал ППП "Патент", г.Ужгород, ул.Проектная, 412Изобретение относится к строительству, в частности к конструкциям забивных свай.Цель изобретения - снижение материалоемкости и повышение несущей способности забивной сваи.На фиг.1 изображена предлагаемая свая; общий вид; на фиг.2 - то же по. перечное сечение,Забивная свая содержит многогранный ствол 1, имеющий по высоте переменное поперечное сечение за счет выполнения ствола в продольном сечении в виде примыкающих одна к...

Номер патента: 1206388

Опубликовано: 23.01.1986

Автор: Зейков

МПК: E02D 5/74

Метки: анкер

...щеками 10, которые образуют коническое отверстие 11 и упираются вбоковую поверхность скважины 12, образованной в бетонном фундаменте 13.Прикрепляемый элемент 14 оборудования или металлоконструкции прижимается к фундаменту 13 гайкой 15.Когда ось скважины 12 под анкерна фундаменте 13 не совпадает с расположением отверстий в элементах металлоконструкции или оборудования,ось стержня 1 наклонена под углом коси скважины.В этом случае между гайкой 15 иприкрепляемым элементом 14 располагают косую шайбу 16. Анкер работает следующим образом,При затягивании гайки 15 пазы 8в расширительной части 2 сжимаются,образуя острые грани, и анкер закли нивается в коническом отверстии 11 внеобходимом положении.При возникновении вибрации происходит...

Номер патента: 1206389

Опубликовано: 23.01.1986

Авторы: Дрогин, Приходько, Федоров, Юркин

МПК: E02D 5/50, E02D 7/02

Метки: возведения, свайного, фундамента

...арматуру с последующим ее бетонированием.1 12Изобретение относится к строительству, а именно к технологии возведения свайных фундаментов из предварительно изготовленных бетонных блоков.Цель изобретения - исключение деФормаций блоков при заглублении в грунт и повышение ударной прочности возводимого фундамента.На фиг. 1 изображена образованная в грунте скважина под первый блокф1 на фиг. 2 - первый блок, установленный в скважину; на фиг, 3 - то же, с установленной в его полость инвен тарной штангой; на Фиг. 4 - первый и нанизанные на штангу вышележащие блоки; на Фиг. 5 - заглубленные в грунт блоки с установленной на основную инвентарную штангу дополнительной штангой; на фиг. 6 - сечение А-А на фиг, 5; на фиг. 7 - различные типы...

Номер патента: 1206390

Опубликовано: 23.01.1986

Авторы: Кузовлев, Никитин, Павлов, Толстов, Циферов

МПК: E02D 7/20

Метки: вдавливанием, погружения, свай

...и золотники 5 и 6 с вакуум-насосом 7 20 или с компрессором 8. В центральной части вакуум-камеры 1 между ее отсеками 3 установлен захват 9 и выполнено отверстие 10 для сваи 11, а на верхней ее части с возможностью 25 поворота в вертикальной плоскости относительно шарнира 12 смонтирована установочная площадка 13 с закрепленными на ней датчиками 14 угла ее наклона, которые установлены, 30 над отсеками 3 вакуум-камеры 1 по оси симметрии и подсоединены к соответствующим управляемым клапанам 4, причем датчики 14 угла наклона оснащены контактами 15, которые установлены35 на их наружных концах и замыкаются в случае отклонения этих датчиков 14 от горизонтального положения в сторону этих контактов 15. Регулировка угла наклона установочной...

Номер патента: 1206391

Опубликовано: 23.01.1986

Авторы: Дыкман, Ефимов, Казаков, Карлинский, Королев, Луговой, Перетрухин, Позин

МПК: E02D 19/10

Метки: вод, подземных, понижения, уровня

...вод в виде наледеобразующих источников 2, пробуривают вертикальные скважины 3 через водоносный пласт-полосу 4 с заглублением в подстилающий водоупорный слой 5. Глубину скважины 3 задают исходя из требуемых размеров искусственного водоносного пласта 6 в виде зоны пород сплошной трещиноватости и ограничивают по глубине поверхностью в форме воронки 7 депрессии, Зону 6 сплошной трещиноватости создают торпедированием скважин 3 в соответствии с расчетом получения требуемого объема трещинной пустотности, После этого по центру воронки 8 водоупора искусственного пласта 6 пробуривают водопонизительную скважину 9. До наступления устойчивых холодов с помощью передвижного насосного оборудования производят откачку воды из скважины 9 до полного...

Номер патента: 1206392

Опубликовано: 23.01.1986

Авторы: Коновалов, Пахомов

МПК: E02D 27/00

Метки: фундамент

...сечения, ориентированными под углом к оси этого блока. На торце верхнего блока размещен фиксатор в виде кармана 7 с поперечной прорезью 8, нижняя кромка которой имеет ступенчатое .очертание, В кармане размещена фиксирующая пластина 9, верхний конец которой выведен из кармана, а нижний выполнен с вырезом 10. Пластина 9 устанавливается так, что гребень выступа 6 наклонной поверхности нижнего блока попадает в вырез,10, обеспечивая фиксацию взаимного положения верхнего 4 и нижнего 3 блоков, Пластина 9 может перемещаться в прорези как по горизонтали, так и по вертикали, Косорасположенные выступы 6 наклонной поверхности нижнего блока 3 могУт быть изготовлены на отдельной пластине, закрепляемой на нижнем блоке или выполнены в теле...

Номер патента: 1206393

Опубликовано: 23.01.1986

Авторы: Белоцерковский, Гладышев, Головинская, Дьяченко, Кареш, Максименко, Ройзин, Хейло, Эпштейн

МПК: E02D 27/01

Метки: блок, фундаментный

...или колонны (в случае установки колонны непосредственно на фундаментный блок).В центральной части блока может быть образовано глухое или сквозное отверстие (не показано) для дополнительного снижения массы блока. Фундаментные блоки могут изготавливаться как на строительной площадке (в переставляемой форме - опалубке), так и в заводских условиях (в стационарных формах),Высота участка 5 блока определяется с учетом требований к защитному слою арматуры, располагаемой в основании, и составляет 100 мм.При изготовлении блоков в формах с не- раскрывающимися бортами предусматривают, что уклон участка 5 должен быть не менее 1:10 из условия предотвращения заклинивания изделия в форме.5 10 15 20 25 30 35 40 45 50 55 Учитывая, что действующий на...

Номер патента: 1206394

Опубликовано: 23.01.1986

Авторы: Кущак, Рывкин, Тугаенко

МПК: E02D 27/01

Метки: фундамент

...плитой 3 и уложенные под травер сой поперечные балки 4, крайние из которых размещены от смежных с ними на расстоянии, равном ширине балки, а остальные балки размещены на расстоянии одна от другой, равном 2 - 3 ширины балки. При таком расположении крайние и смежные с ними балки работают в условиях взаимного влияния, в результате чего под этими балками развивается общая зона деформации, ширина которой составляет три ширины балки, что, в свою очередь, увеличивает пло щадь восприятия краевых давлений от моментных нагрузок на концевых участках фундамента. Остальные балки расположены на расстоянии одна от другой, равном 2 - 3 ширины балки, в результате чего эти балки работают без взаимного влияния. При увеличении расстояния между балками...

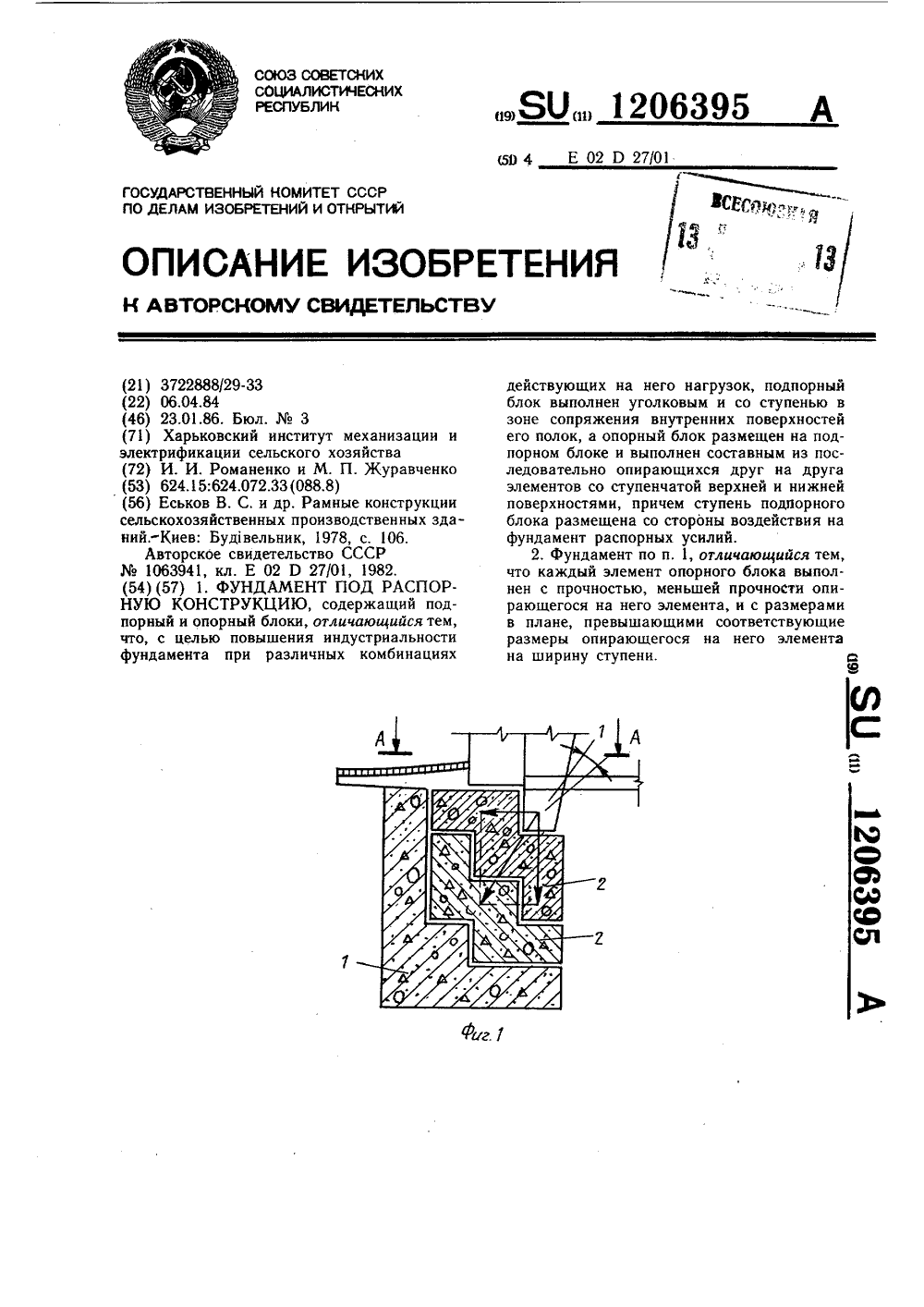

Номер патента: 1206395

Опубликовано: 23.01.1986

Авторы: Журавченко, Романенко

МПК: E02D 27/01

Метки: конструкцию, распорную, фундамент

...действующих на него нагрузок.На фиг, 1 изображен предлагаемый фундамент, поперечный разрез; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 - 6 - варианты размещения составных блоков фундамента.Фундамент под распорную конструкцию состоит из уголкового подпорного блока 1, на который уложен опорный блок, выполненный из нескольких последовательно опертых один на другой элементов 2, имеющих верхнюю и нижнюю ступенчатые поверхности. Подпорный блок 1 выполнен со ступенью в зоне сопряженно внутренних поверхностей его полок. Ступень подпорного блока размещена со стороны воздействия на фун дамент распорных усилий. При этом каждый элемент опорного блока может быть выполнен с прочностью, меньшей прочности опирающегося на него элемента, и с размерами в...

Номер патента: 1206396

Опубликовано: 23.01.1986

Авторы: Блинков, Голынчик, Медведев, Севостьянов

МПК: E02D 27/10

Метки: возведения, сборно-монолитного, фундамента

...О. ГоловачЗаказ 8663/1ВНИ ного к енин и Раушс Уж горо1130 лиал Изобретение относится к строительству, а именно к способам возведения фундаментов глубокого заложения в просадочных грунтах.Цель изобретения - упрощение способа при возведении фундамента рамной конструкции.На фиг. 1 изображен рамный фундамент, возводимый предлагаемым способом, поперечный разрез; на фиг. 2 - то же, план.Сборно-монолитный рамный фундамент глубокого заложения возводят следующим образом,На спланированной поверхности грунта устраивают монолитное кольцо 1 со скошенной наружной поверхностью и с нижней ножевой частью 2, образующей с верхней частью кольца горизонтальный уступ 3. На верхней поверхности кольца имеются закладные детали или арматурные выпуски 4. На...
