E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 912827

Опубликовано: 15.03.1982

Авторы: Вайнблат, Калиберов, Мадорский, Тарасов

МПК: E02D 1/00

Метки: пенетрометр

...винт помещен в изолирующих направляющих.На чертеже изображена кинематическая схема пенетрометра с указанием основных функциональных связей блока управления. 2 фУстройство содержит иглу 1, жестко закрепленную в держателе 2, размещенном на погружающем элементе 3, который выполнен в виде якоря электромагнита с обмоткой 4 и снабжен контакт-деталью 5,25 электромагнит с обмоткой 6 для возможности стопорения сврим якорем погружающего элемента 3, микрометрический винт 7, размещенный в изолирующих направляющих 8 и снабженный контакт-деталью 9 с гайкой 10, размещенной в изолирующем зо подшипнике 11 и связанной с электроприводом 12 с помощью закрепленного на гайке приводного шкива 13, измерительный блок 14 со встроенным считывающим...

Номер патента: 912828

Опубликовано: 15.03.1982

Авторы: Нарейко, Никулин, Трухова

МПК: E02D 1/00

Метки: грунта, прочностных, свойств

...устройств продольный разрез.15 Устроиство состоит из крыльчатки 1, внутреннего кольца 2, жестко соединенного с крыльчаткой, секторных штампов 3 с закрепленным на них подпружиненным диском 4, направляющей штанги 5 для задавливания крыльчатки в -грунт, наружного кольца 6, шариков подшипника качения 7, герметизирующих уплотнительных колец 8, грузов 9.912828 Составитель В.Техред А. БойкасТираж 711 алыше Редактор Т. Парфенова Заказ 1335/Зо ВНИИПИ Гос по делам 113035, Москва Филиал ППП ПатС. Шомак КорректорПодписноета СССРкрытийнаб., д. 4/5л Проектная, 4 дарственного комит изобретений и отЖ - 35, Раушскаянт, г, Ужгород, у Устройство работает следующим образом.Внутреннее кольцо 2 с наружным кольцом 6, крыльчаткой 1 и секторными штампами 8 с...

Номер патента: 912829

Опубликовано: 15.03.1982

Автор: Горелик

МПК: E02D 1/00

Метки: грунта, динамического, модуля, сдвига

...штамп-осциллятор 1 для контакта с испытуемой средой в виде полого диска с помещенным внутри него инерционным элементом 2. На инерционном элементе укреплены постоянные магниты 3. Кроме того, имеются электромагниты 4, укрепленные на штампе-осцилляторе, индуктивные приемники 5, укрепленные на инерционном элементе. Инерционный элемент 2 закреплен в подшипниках 6 и 7, выполненных в виде диска с вырезами, Для фиксации начального положения инерционного элемента относительно штампа предусмотрены резиновые прокладки 8. Устройство содержит винты 9, прокладку 10 и соединительный кабель 11, выведенный наружу в центре одной из сторон штампа-осциллятора.Устройство работает следующим образом. Через соединительный кабель 11 на электромагниты 4...

Номер патента: 912830

Опубликовано: 15.03.1982

Автор: Докин

МПК: E02D 1/00

Метки: грунта, деформаций, послойных

...сил, давление жидкости чрезмерно увеличивается и возникает несоответствие давлений грунта и жидкости внутри оболочки, что может привести к ее разрушению.Формула изобретения 3Цель изобретения - расширение области его применения,Поставленная цель достигается тем, что устройство для измерения послойных деформаций грунта, включающее заполненную жидким агентом оболочку с крышкой, размещенные в эластичной оболочке марки с электрическими контактами, через которые пропущена мерная проволока, связанная с измерительными приборами, снабжено размещенными в полости эластичной оболочки шаровидными гранулами твердого вещества, имеющего объемный вес меньше объемного веса жидкости.На чертеже изображено устройство (в разрезе) и эпюры давлений,...

Номер патента: 912831

Опубликовано: 15.03.1982

Авторы: Степура, Сырых, Трегуб

МПК: E02D 3/11

Метки: грунта, термического, укрепления

...кронштейны 5 с секторным вырезом для закрепления в нем ролика 3, тепловой генератор 6 с насадком 7 для создания направленного теплового потока, герметизируюший затвор 8, смонтированные на нем смотровой глазок 9, патрубок 10 для подачи воздуха, уплотнитель 11, пропущенный через него совмещенный гибкий коллектор 12 для подачи к тепловому генератору 6 топлива и воздуха и несущий трос 13.Устройство работает следующим образом.Экран 1, совмещенный с диффузорами 4 камеры сгорания в один блок, опускается с помощью известных средств в скважину 14, По каналам гибкого коллектора 12 в тепловой генератор 6 подается топливо и воздух или иной окислитель. С помощью электрозапальника (не показан) осуществляется воспламенение топлива, Создаваемый...

Номер патента: 912832

Опубликовано: 15.03.1982

Авторы: Мотузов, Самуйлов, Соломатин, Токин, Хвощинский

МПК: E02D 3/12

Метки: глубинного, грунта, укрепления

...и шплинтом 25 перемешивак)щие лопатки 6, которые имеют возможность поворачиваться между упорами 26 и 27 на угол 30 - 75 к оси лопасти 5. Причем оси 23 на одной лопасти 5 установлены ближе к периферии, и лопатки 6 направлены к корпусу 2, а на другой лопасти 5 - ближе к корпусу 2, а чопатки 6 направлены к периферии.В варианте выполнения устройства 1, показанном на фиг. 5 и 6, к корпусу 2 прикреплены три режущих лопасти 5, установленные под углом 120 друг к другу. Выбор варианта устройства определяется физико-механическими свойствами укрепляемых грунтов и глубиной их укрепления. Три режущие лопасти 5 обеспечивают лучшее центрирование устройства по его оси.Устройство работает следующим образом.Устройство 1 с помощью муфты 4 закрепляется на...

Номер патента: 912833

Опубликовано: 15.03.1982

Автор: Аверкиев

МПК: E02D 5/52

Метки: железобетонных, забивных, свай, секций, соединение, стыковое

...соединение секций забивных железобетонныхсвай, общий вид.Описываемое стыковое соединение секций 1 и 2 забивной железобетонной сваивключает трубчатую металлическую обой 15 му 3, закрепленную на секции 1, на нижнемторце которой расположены штыри 4 с зазубринами 5 на боковой поверхности, сваренные в жесткую с обоймой Зконструкцпгс4 арматурным стержнем 6 секции 1.Секция 2 снабжена обоймой 7 и вкладышем 8, который может быть выполнен изантисептированной древесины или другогоподобного искусственного материала, обладающего упругими свойствами, напримерплотного вспененного полистирола. Вкла912833 Фориула изобретения Э. Вулияскйкас Саста интел а Техред А, Б Тираж 711 И Государственного делам изобретений осква, Ж - 35, Рау Патент, г. Уж...

Номер патента: 912834

Опубликовано: 15.03.1982

Авторы: Иванов, Коц, Матвеев, Пишенин

МПК: E02D 7/10

Метки: гидромолот, свайный

...хода поршня вниз.По мере сжатия упругого элемента 6 в штоковой полости 11 и подводящих магистралях 10 и 12, давление повышается, что приводит к автоматическому открытию двухходового клапана-пульсатора , настроенного на заданное давление срабатывания Р, . Напорная магистраль 10 и штоковая полость 11 посредством трубопровода 12 через клапан-пульсатор 7, трубопровод 14 соединяются с поршневой полостью силового цилиндра 13, При падении давления в штоковой полости поршень 3 под действием разряжающегося упругого элемента 6 и под действием веса ударной массы 5 ускорено перемещается вниз. В начале движения вниз, когда скорость ударной массы 5 равна или близка нулю, расход через клапан-пульсатор 7 равен практически производительности насоса...

Номер патента: 912835

Опубликовано: 15.03.1982

Авторы: Богаенко, Ковалев, Рощупкин, Рощупкина

МПК: E02D 17/18

Метки: водосбросный, колодец

...путем вымычастиц грунта, отложившихго ограждения колодца.оя цель достигается тем, что 20 колодце каждая секция карспиральными лентами, закнаружной стороны по периЦель изобрва намываемогвания илистыхся у шандорноПоставленнв водосбросномкаса снабженарепленными сметру каркаса.. Ковалев и Б. Д. Рощупкйна изображенафиг. 2 - торкаса включаеольца-диафраги спиральнуютавляет собойнескольких стсоединенныхми 2.912835 Формула изобретения Составитель Л. Беркович Редактор Г. Парфенова Техред Л. Бойкас Корректор С. Щомак Заказ335,39 Тираж 711 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Г 1 роектная, 4при этом слива не будет через...

Номер патента: 912836

Опубликовано: 15.03.1982

Авторы: Винаков, Гордиенко, Ивахнюк, Кочерженко, Соловьев

МПК: E02D 7/26

Метки: грунт, колодца, опускного, погружения

...состоит из двух этапов опускания, Домкраты первого этапа опускания монтируют на оголовках более высоких свай, домкраты второго этапа - ярусом ниже (см. фиг. 2) .По мере разработки грунта и посадки колодца на ломкратах первого этапа опус. кания вес колодца через торцовую его часть передается ца систему нижних домкратов, верхние домкраты освобождают, снимают и демонтируют элементы сборных свай 4, после этого домкраты вновь монтируют на нижележащих секциях. В процессе дальнейшей разработки грунта оци принимают на себя вес колодца от домкратов второго этапа опускания, те же, в свою очередь, освобождаются, демонтируются элементы сборных свай, и домкраты вновь устацавливаются. Этот цикл повторяется до тех пор, пока колодец не опустится до...

Номер патента: 912837

Опубликовано: 15.03.1982

Авторы: Редькин, Тетиор, Феклин

МПК: E02D 27/12

Метки: свайный, фундамент

...несу щей способности за счет перераспределения нагрузки между элементами фундамен;а.Поставленная цель достигается тем, чтосвайный фундамент, включающий ростверк и куст наклонных, объединенных в нижней 20части общим уширением свай, снабжен дополнительными ростверками и дополнительными кустами наклонных, объединенных в нижней части общим уширением свай, причем кажлый ростверк объединяет верхниеструктурной конструкции. Свайный фундамент обладает следующими преимуществами: обеспечивается надежность работы стержневой структурной системы; достигается снижение материалоемкости в сравнении с известными свайными фчндаментами: 5бетона до 15/6 и стали до 10%, повышается несущая способность фундамента на вертикальные и горизонтальные нагрузки...

Номер патента: 912838

Опубликовано: 15.03.1982

Автор: Маргунов

МПК: E02D 27/34

Метки: виброизолированная, опора, сооружение

...вибраций, и может быть приленено для защиты объектов от воздействия сейслических колебаний.Известна виброизолированная опора, состоящая из шарниров, анкеров и упругих элементов 1,Однако она не обеспечивает га вибраций по любому направлению и ет сложную конструкцию.Наиболее близкой к изобретению по технической сущности является виброизолированная опора, содержащая основание с центральной конической полостью, разлещенную в ней с зазором коническую платформу и торовый упругий элемент, разлещенный в зазоре 2. и опоры является нечить устойчивость сооствии на него вибраций стоит из осю, огранию. Внутри 2 с вогнувляющейся оре между установлен етр сфери и диаой поверх- ному дианта 3, что912838 Формула изобретения Составитель А. Миловидова...

Номер патента: 912839

Опубликовано: 15.03.1982

Автор: Краковский

МПК: E02D 27/42

Метки: колонну, фундамент

...отверстиями, а тяжи пропущены через отверстия и нижним концом прикреплены к мембране. Полость, образованная и мембраной, соединена с источ ния. На фиг. 1 изобр колонну, вариант вь3поперечный разрез; на фиг. 2 - то же, вариант выполнения с полостью, соединенной с источником давления поперечный разрез.Фундамент под колонну включает расширяющуюся книзу оболочку 1, расширяющуюся кверху оболочку 2 со стаканом 3 для колонны 4, распорную кольцевую плиту 5 с отверстием в центре для пропуска и фиксации колонны 4, предварительно напряженную гибкую мембрану 6. Напряжение мембраны может осуществляться и регулироваться с помощью гибких предварительно напряженных тяжей 7, прикрепленных одним концом к верхней части оболочки, а другим к средней...

Номер патента: 912840

Опубликовано: 15.03.1982

Авторы: Галушко, Редькин, Тетиор, Феклин

МПК: E02D 27/42

Метки: свая

...12 опорного элемента 1.1 ОВ стакан 2 опорного элемента 1 устанавливается колонна 13 здания, сооружения.Стыки между стяжными кольцами 7 и концевыми участками примыкающих к нимсоответственно оболочек 3, опорного элемента 1 и дополнительной оболочки 5 замоноличены бетоном 14, а пространство междустенками скважины 15 и элементами стволасваи заполнено сыпучим материалом 16или тампонажным раствором.Технология производства работ по возведению сваи осуществляется в следующейпоследовательности.В сухих связных грунтах осуществляютбурение скважины 15 при помощи буровогоагрегата (не показан). Нижнюю часть 17скважины в грунте выполняют с поверхностью, суживающейся книзу, соответствующей конфигурации дополнительной оболочки 5,При помощи...

Номер патента: 912841

Опубликовано: 15.03.1982

Авторы: Руженцев, Томилин

МПК: E02D 27/44

Метки: виброизолированный, оборудование, фундамент

...2 размещен расчаливаюший механизм, состоящий из расположенных в верхней и нижней части колонны осей 6 с парными роликами 7, которые через натяжные винты 8, планки 9 и канаты 10 связаны с оборудованием 5 через скобы 11, монтированных на оборудовании 5. Канат 10 перекинут через скобу 11 и шарнирно закреплен на планке 9. Оси 6 роликов 7 соединены между собой стяжным стержнем 12, обрезинены и сопряжены с призматическими направляющими 13 внутри колонн 2,В центрах фундаментного блока 1, кожуха 3 под центром тяжести оборудования 5 помещены соответственно втулки 14 - 16. Во втулках 14 и 15 вставлены валики 17 и 18,которые взаимодействуют с рычагом9, установленным на блоке 1. Оси 6 размещены в колонне на расстоянии между собой меньшем, чем...

Номер патента: 912842

Опубликовано: 15.03.1982

Авторы: Безмен, Носов

МПК: E02D 27/44

Метки: виброизолированный, фундамент

...между кольцевым диском 6 и фундаментной ванной 7 перекрыт, например уплотнителями 13.Фундамент работает следующим образом.В случае прямого удара закрепленный объект 1 вместе с опорным блоком 2 может перемещаться относительно кольцевого диска 6 в радиальном направлении в прорези 5. Радиальная направляющая прорезь 5, а также наружное кольцо 4 удерживает закрепленный объект 1 от опрокидывания. Кроме того, наружное нагрузочное кольцо 4 первым, по сравнению с закрепленным объектом 1, воспринимает нагрузку от удара посредством жестких ребер 3, соединяющих нагрузочное кольцо 4 с опорным блоком 2, закрепляемый объект 1 уже подготовлен для начала движения. Это позволяет закрепленному объекту 1 на опорном блоке 2 быть более подвижным, что...

Номер патента: 918393

Опубликовано: 07.04.1982

Автор: Басс

МПК: E02D 1/00

Метки: грунта, качества, уплотнения

...требуемый модуль деформации определяют по графику зависимости модуля деформации от плотности грунта, о тл и ч а ю ш и й с я тем, что, с целью обеспечения автоматического контроля качества уплотнения, определение достигнутого модуля деформации и сравнение его с требуемым производят в процессе уплотнении грунта, причем по результатам сравнения требуемого и достигнутого модулей деформации корректируют режим уплотнения.2, Устройство для осуществления способа по п. 1, включающее штамп, датчик осадуси, подъемно-сбрасываюшее приспособлейие и приборы, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности и качества работ, снабжено датчиком нагрузки, датчиком скорости, блоком деления с масштабными делителями,...

Номер патента: 918394

Опубликовано: 07.04.1982

Автор: Астафичев

МПК: E02D 17/18

Метки: виде, льда, льдин, наличии, ней, перекрытия, реки, русла, шуги

...торцовыеоткосы образуют раструб, уширеннаячасть которого расположена в пределахверхового участка плотины,Первый этап заканчивается моментом,когда ширина прорана 3 в створе банкетаминимальна, но еще дает возможностьщойти через нроран плавсредству (катеру или ледоколу),На втором атапе отсыпку банкета непроизводят, а лишь намывают перемычкув пределах. крайнего верхового участка,который перекрывает русло. Второй этапзавершается окончанием перекрытиярусла в створе верхового участка плотины аВ процессе выполнения работ на втором этапе, или после его завершенияплавсредством, снабженным перед носовой частью решетчатым щитом, производится вытадкивание льда в поток иэзон тиховодья, при образовании таковыхперед банкетом,На третьем этапе...

Номер патента: 918395

Опубликовано: 07.04.1982

Автор: Федулов

МПК: E02D 27/12

Метки: свайный, фундамент

...и средство обеспечения совместности их работы,причем средство обеспечения совместности их работы выполнено в виде расклннивающего выступа, образованноговнутри оголовка по его оси.На фиг. 1 изображен свайный фунда:мент, разрез; на фиг. 2 - то же, сечение А-А нв фиг. 1,Свайный фундамент включает забивн й трубчатый оголовок 1 с закрытымверхним концом 2, опертый на сваи 3,и средство обеспечения совместностиих работы, выполненное в виде расклинивающего выступа 4, образованноговнутри трубчатого оголовка 1 по егооси на нижней сторон закрытого верхнего коню 2 оголовка. Расклинивающий3 918 выступ 4 может быть выполнен, например, в виде короткой призматической сваи с заостренным концом.В закрытом верхнем конце 2 оголовка могут быть выполнены или...

Номер патента: 920101

Опубликовано: 15.04.1982

Авторы: Бирюкова, Бронфман, Володин, Кузнецова, Песов, Целиков

МПК: E02D 1/00

Метки: грунта, испытания, сдвиг

...для сдвига с силовым цилиндром и тягой, ролик закреплен на обойме посредством рычага, имеющего верти кальную ось вращения.Рычаг соединен с тягой в плоскости среза грунта.На чертеже изображена предлагаемаяустановка.Установка содержит обойму 1, контактирующую с упорной рамой 2 с помощью ролика 3, укрепленного на обойме посредством рычага 4, имеющего свободное вращение относительно вертикальной оси 5, свободный конец которого находится на уровне920101 формула изобретения ВНИИПИ Заказ 2279/25 Тираж 711 Подписноефилиал ППП Патент, г. Ужгород, ул. Проектная, 4 3плоскости среза целика грунта. К концурычага прикреплена гибкая тяга 6, конецтяги пропущен через отводной роликизакреплен на штоке цилиндра 8.Испытание грунта на сдвиг...

Номер патента: 920102

Опубликовано: 15.04.1982

Автор: Маркевич

МПК: E02D 1/00

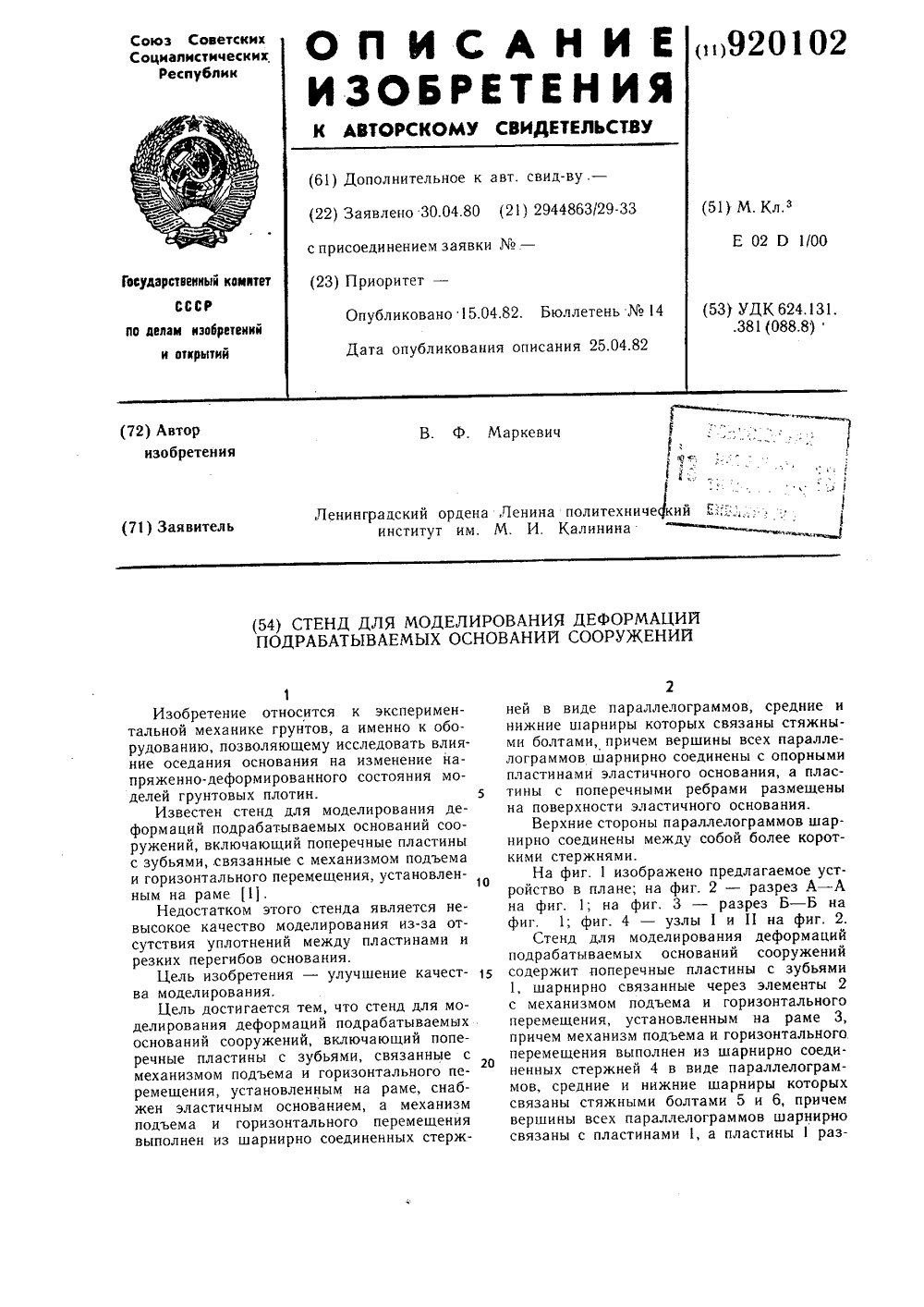

Метки: деформаций, моделирования, оснований, подрабатываемых, сооружений, стенд

...стержнями.На фиг. 1 изображено предлагаемое устройство в плане; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; фиг. 4 - узлы 1 и 11 на фиг. 2.Стенд для моделирования деформаций подрабатываем ых оснований сооружений содержит поперечные пластины с зубьями 1, шарнирно связанные через элементы 2 с механизмом подъема и горизонтального перемещения, установленным на раме 3, причем механизм подъема и горизонтального перемещения выполнен из шарнирно соединенных стержней 4 в виде параллелограммов, средние и нижние шарниры которых связаны стяжными болтами 5 и 6, причем вершины всех параллелограммов шарнирно связаны с пластинами 1, а пластины 1 раз920102 Формула изобретения мещены. на поверхности эластичного основания 7....

Номер патента: 920103

Опубликовано: 15.04.1982

Авторы: Ильичев, Лебедев

МПК: E02D 1/00

Метки: грунта, исследования, лопастной, наконечник, устройству

...крыльчатки, приэтом последние установлены концентрично одна относительно другой, а одна из них смонтирована на штанге.На фиг. 1 изображен лопастный наконечник, обший впд; на фиг. 2 - сечение А - А на фиг. 1.Устройство содержит крыльчатки 1, 2 и 3, концентрически расположенные одна относительно другой и закрепленные соответственно на втулках 4, 5 и 6, которые связаны с приводными штангами (на фиг. не показаны).Устройство работает следуюшим образом.После вдавливания лопастного наконечника в забой скважины посредством приводных штанг передают вращение сначала крыльчатке 3, закрепленной на втулке 5, и производят замеры сопротивления грунта сдвигу. Затем прикладывают крутящий момент к крыльчатке 2, концентрически расположенной относительно...

Номер патента: 920104

Опубликовано: 15.04.1982

Авторы: Волоцкой, Еремеев, Нетфуллов, Фадеев

МПК: E02D 3/10

Метки: насыпи, осадки, основании, стабилизации, торфяном

...и ускорение осадки насыпи. Указанная цель достигается тем, что согласно способу стабилизации осадки насыпи на торфяном основании, включающем образование в теле насыпи и торфяном основании скважин, после образования скважин в них подают горючее вещество и поджигают его.На чертеже схематично показана насыпь на торфяном основании, устроенная предлагаемым способом. В теле насыпи 1 и торфяном основании 2 устраивают скважины 3, в которые подают горючее вешество и поджигают его (на рис. не показано), создавая тем самым необходимые условия для ускоренного термического разложения (выжигания) органической составляющей грунта торфяного основания. Количество и расположение скважин, вид и количество горючего вешества назначают в зависимости...

Номер патента: 920105

Опубликовано: 15.04.1982

Авторы: Королев, Максимов, Хасин

МПК: E02D 3/12

Метки: грунте, закрепляющего, нагнетания, них, образования, раствора, скважин

...и 4 чашеобразного элемента 6 с окнами 7 по боковой поверхности.Верхний кольцевой упор 3 может быть выполнен поворотным вокруг штанги 1 с отверстиями 8, а держатель манженты 5 - в виде пропущенных через отверстия 8 в упоре 3 стержней 9 с опорами 10 на верхнем их конце и утяжелителем 11 на нижнем. Для повышения надежности вертикального перемещения манжеты 5 между верхним кольцевым упором 3 и чашеобразным элементом 6 может быть установлена пружина 12 или по варианту выполнения держателя (фиг. 3) пружина 13 на каждом стержне 9. С целью снижения степени износа во время бурения манжеты 5 предусмотрены закрепленные на чашеобразном элементе 6 упругие пластины 14, которые в варианте выполнения держателя манжеты 5 закрепляются на верхнем кольцевом...

Номер патента: 920106

Опубликовано: 15.04.1982

Авторы: Мотузов, Самуйлов, Соломатин, Токин, Феоктистов, Хвощинский

МПК: E02D 5/46

Метки: буросмесительная, свай, сооружения, цементногрунтовых

...срезать слой грунта на строительной площадке на глубину неуплотнения сваи. Фор,иула изобретения 3Оборудование для приготовления и подачи вяжущего 3 включает приемный бункер 7, соединенный трубопроводом 8 с раствронасосом 9, подающим вяжущее по трубопроводу 10 и вертлюгу 11 бурового оборудования 4,Для привода агрегатов используется силовая установка 12 с гидронасосами.Ьуровое оборудование 4 состоит из мачты 13, опирающейся на кронштейн 4, соединенный шарниром 15 с рамой 16 транспортного средства 2, напорного механизма 17полой буровой штанги 18, соединенной верхним концом с вертлюгом 11 и нижним концом со смесительной головкой 5. Перемещение бурового оборудования из транспортного положения в рабочее осуществляетсягидроцилиндром...

Номер патента: 920107

Опубликовано: 15.04.1982

Авторы: Грачев, Рыжков, Староватых

МПК: E02D 5/54

Метки: свая

...2. Каждая ветвь имеет две параллельные грани 3 и две сходящиеся книзу грани 4. В головной части ветви окантованы полуцилиндрической металлической обоймой 5, приваренной к арматурному каркасу 6 ветви, причем в обойме 5 имеются лепестки 7, которые разрезаны по середине и отогнуты в тело бетона для заанкеривания обоймы в бетоне и сварке ее с рабочей арматурой ветвей.К нижней части ветвей прикреплены одним концом металлические пластины 8, а на другом конце пластины образованы па920107 Формула изобретения ЦРиг.Р и зы 9 для установки в них отжимного элемента 10, который может быть выполненв виде болта с гайкой,Для закрепления сваи в наголовнике (непоказан) при нарушении в головной частиветвей образовано конусное углубление 11,Перед...

Номер патента: 920108

Опубликовано: 15.04.1982

Автор: Мишарин

МПК: E02D 5/72

Метки: железобетонная, свая-оболочка

...к ножу 2, и диафрагму 4, разделяющую полость цилиндра 1 на две части - нижнюю 5 и верхнюю 6, В диафрагму 4 вмонтирована трубка воздухопровода 7 и пята 8, на которую опирается сердечник 9, установленный между верши 920108ной конусообразного наконечника 3 и диафрагмой 4, Наконечник 3 имеет элементы жесткости, выполненные в виде колец 10, которые ободами приварены к его корпусу, а их ступицы свободно одеты на сердечник Я.Железобетонную сваю-оболочку погружают следующим образом.В начальный период погружения в нижнюю 5 полость цилиндра 1 по трубке воздухопровода 7 подают воздух от компрессора, создавая давление, компенсирующее или несколько превышающее внешнее давление на наконечник 3 со стороны грунта. По мере погружения давление...

Номер патента: 920109

Опубликовано: 15.04.1982

Авторы: Безверхий, Подоксик, Шатило

МПК: E02D 7/00

Метки: погружения, свай

...трамбовкой 10, причем верхний зуб 11 рейки трамбовки имеет возможность поворачиваться и снабжен пружиной 12, а трамбовка перемещается по направляющей 13 прямоугольного сечения.Устройство работает следующим образом. Сная 6 устанавливается в наголовник 5. Иод действием силовых телескопических 10 цилиндров 2 усилие через упорную балку 3 посредством пружины 4 сжимается по мере увеличения нагрузки, воздействует на наголовник 5, передающий усилие на погружаемую сваю 6. Упорная балка 3, перемещаясь в пазах наголовника 5, воздействует на зубчатые рейки 7, которые, двигаясь с упорной балкой вниз через зубчатые колеса 8, воздействуют на зубчатые рейки 9, подымая трамбовку 1 О по направляющим 13. В момент достижения силовыми телескопическими...

Номер патента: 920110

Опубликовано: 15.04.1982

Авторы: Гудзенко, Подольский, Ярощук

МПК: E02D 7/00

Метки: свай, сооружения

...прикрепленные к трубе в верхней части приемный бункер и на нижнем конце раскрывающийся башмак, снабженозагрузочным бункером с пальцем-фиксатором на нижнем его торце, подвешенным на канате к мачте с возможностью фиксации и поворота в зацепах, выполненных на боковых стенках приемного бункера.На фиг. 1 изображено устройство, общий вид; на фиг, 2 - загрузочный и приемный бункеры устройства.Устройство состоит из коперас мачтой 2, на которой с помогцью каната 3 подвешен вибратор 4 с трубой 5. На нижнем конце трубы 5 укреплен раскрывающийся башмак (на чертежах не показан), а в верхней части трубы 5 размещен приемный бункер 6 с зацепами 7, выполненными на боковых стенках бункера 6.Устройство снабжено загрузочным бункером 8, подвешенным на...

Номер патента: 920111

Опубликовано: 15.04.1982

Авторы: Бойко, Косенко, Лис, Смирнов

МПК: E02D 9/04

Метки: свай, срезки

...через оси 3 и 4 и рычаги 5 шарнирно соединены пара режущих 6 и четыре пары крошащих ножей 7. Ножи попарно расположены в 5 уровнях го. с возможностью поворота относительно оси 8. Ножи 6, расположенные во втором уровне сверху, предназначены для срезки арматуры, а крошащие ножи 7, расположенные в нижнем уровне, имеют наибольшую длину для ослабления сечения сваи. Гидроцилиндр 9920111 Форлула изобретения 12 служит для вертикального перемещения устройства относительно мачты 10 посредством каретки 11, а гидроцилиндр 12 с толкателем 13, смонтированный в мачте копра, предназначен для отламывания оголовка сваи.После забивки сваи секции устройства переводят в рабочее положение и соединяют с помощью пальца. При подаче жидкости в поршневые полости...
