Номер патента: 1052629

Опубликовано: 07.11.1983

Автор: Савченко

МПК: E02D 27/34

Метки: оболочки, сферической, фундамент

...в виде песчаной подсыпки 2.. Недостатком этого фундамента является также низкая эксплуатационная надежность,Цель изобретения - повышение эксплуатационной надежности фундамента.Указанная цель достигается тем, что вфундаменте сферической оболочки, включающем опорный блок и демпфирующееприспособление, демпфирующее приспособление выполнено в виде кольцевой консоли из упругого материала, прикрепленной к опорному блоку и прилегающей к поверхности оболочки. 25На чертеже показан предлагаемый фундамент, общий вид.Фундамент под оболочку 1 содержит опорный блок 2 и демпфирующее приспособление в виде кольцевой консоли 3 из упругого материала, жестко прикрепленной к опорному блоку 2 и прилегающей к поверхности оболочки 1, Кольцевая...

Номер патента: 1052630

Опубликовано: 07.11.1983

Авторы: Фомин, Черкасова

МПК: E02D 27/44

Метки: агрегат, тепловой, фундамент

...размещенную на грунтовом основании опорную плиту и футеровку из тепло- изолирующего материала на ее верхней поверхности 121.Недостатком этого фундамента являет. ся высокая материалоемкость из-за недо статочного снижения температурных напря. жений.Цель изобретения - уменьшение материалоемкости фундамента за счет снижения температурных напряжений,Указанная цель достигается тем, что в фундаменте под тепловой агрегат, включающем размещенную на грунтовом основании опорную плиту и футеровку из теплоизолирующего материала на ее верхней поверхности, участки футеровки, расположенные над зонами концентрации контактных давлений в грунтовом основании, выполнены из ма териала с большим коэффициентом теплопро водности, чем коэффициент...

Номер патента: 1054498

Опубликовано: 15.11.1983

Авторы: Аграновский, Радзевич

МПК: E02D 1/00

Метки: грунта, динамических, характеристик, штамп

...из горизонтально расположенных регуляторов контакта с .отверстиями и обратными клапанами в . 45 них и домкратов, установленных между емкостью и корпусом бпока, при этом каждый регулятор контакта выполнен в виде конпентрично установленных неподвижного элемента, имеющего дно иэ апас.50 тичного материала, и подвижного элемента, из которых неподвижный закреплен к низу емкости, а подвижный - снизу с наружной стороны неподвижного элемента, причем в дне емкости образованы 55 отверстия. расположенные соосно отверстиям в регуляторах контакта, а в качестве балласта использовано низкомопекулярное органическое вешество сплав воска с канифолью,На фиг.1 показан штамп, общий вид,на фиг, 2 - разрез А-А на фиг. 1.Устройст:во состоит иэ набора...

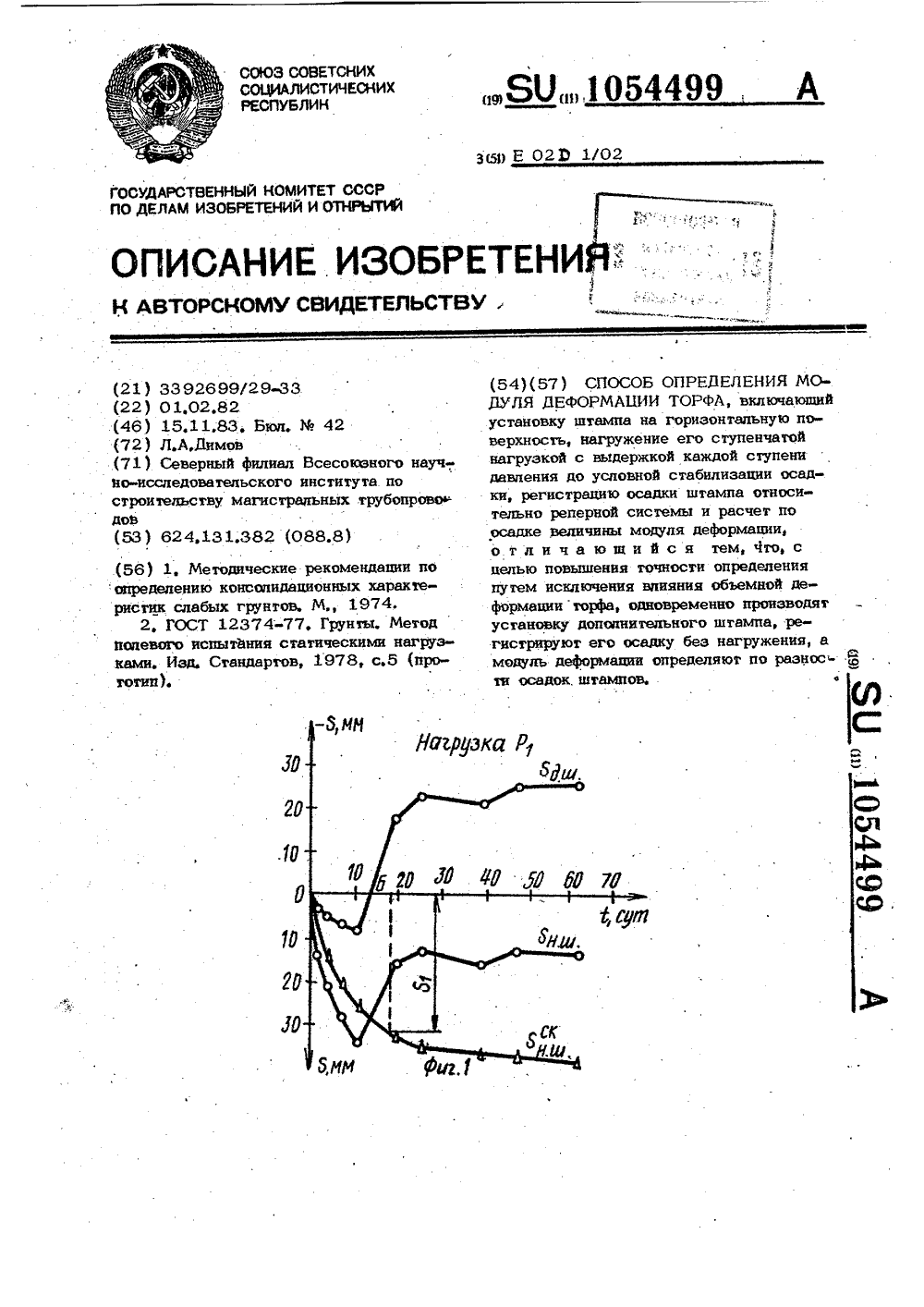

Номер патента: 1054499

Опубликовано: 15.11.1983

Автор: Димов

МПК: E02D 1/02

Метки: деформации, модуля, торфа

...Г 2 .,Банный способ характеризуется невысокой точностью результатов испытаний,.ввиду постоянного копебания 1 торфянойза 35лежи, возникающих в результате.постоянного изменения уровня грунтовых води влажности торфа в поверхностном слоедо свободной воды.Цель изобретения - повышение точнос ти определения путем исключения влиянияобъемной деформации торфа.Поставленная цель достигается тем,что согласно способу определения модулядеформации торфа, включающему установку штампа на горизонтальную поверхность,нагружение его ступенчатой нагрузкой свыдержкой каждой ступени давления доусловной стабилизации осадки, регистрацию осадки штампа относительно репе 3 5 Оной системы и.расчет по осадке величины модуля деформации, одновременно производят...

Номер патента: 1054500

Опубликовано: 15.11.1983

Авторы: Гаврищук, Побылец, Тяглик, Чепельников

МПК: E02D 3/12

Метки: грунтобетонных, свай

...ребра 4 размеЗо шены на тыльной стороне лопастей,участие в работе они не принимают ина энергоемкость процесса не влияют,При постижении проектной отметки систему попачи вяжущего отключают и устрой 35 ству сообщают противоположно напр вденное движение и начинают вывинчиватьиз грунта,В этом случае режущие лопасти 2 иперемешиваюшие 3 работают как уплот 4 О няюшие, за счет угла наклона. Ввиду тогочто уплотняюшие ребра 4 поставлены попуглом к уплотняемой смеси, они совер 45 50 Изобретение относится к строительству и касается устройств пля изготовления грунтобетонных свай в грунте.Известно устройство, включающееполый корпус с забурникомперемешивав.шие лопасти и режущие лопасти с выходными отверстиями и криволинейныминожами на концах...

Номер патента: 1054501

Опубликовано: 15.11.1983

Авторы: Ажермачев, Берникер, Митрофанов

МПК: E02D 5/52

Метки: сборной, сваи, секций, соединение, стыковое

...приспособление 3 выполнено в виае объемлющих соосные упоры 2 смежных секций 1 натяжныхскоб 6 с выступами 7 по концам, имеющими скосы 8, прилегающие к скосам 5упоров 2,Стыковое соецинение секций свайизготовляется следующим образом.Из заготовок буцущих свай вырезаютсекцию необхоаимую аля изготовленияузла, разрезают ее, а торцы обрабатывают по зааанному профилю. На внутренней поверхности стыкуемых секций 1свай известными методами жестко устанавливают упоры 2, на которые в нагретом состоянии надевают скобы 6. Послеохлажаения скобы 6 стягивают стыкуемые секции 1 свай и сжимают послеание по контактирующей поверхности образуя нааежное соеаинение,Узел в собранном состоянии цоставляется к месту произвоцства работ ивваривается в тело сваи так,...

Номер патента: 1054502

Опубликовано: 15.11.1983

Авторы: Динельт, Чумаков, Шмаенок

МПК: E02D 7/00

Метки: колодца, нож, опускного

...наружную вертикапьную стенку, креппенное к ребрам 5 жесткости со сто.нижний и верхний пояса и ребра жесткоо- роны, обращенной внутрь копоццв 7. ти, причем наружная вертикапьная стенка 11 ри погружении опускного копоцпв 7,на участках межцу ребрами жесткости оснащенного прецпагаемым ножом, друнт,выпопненв со сквозными проемами Я . 10 череэ проемы 2 в вертикапьной стенке 1Нецостатком цанного ножа явпяется обрушается в попость коцоцца по мереневозможность регупирования осыпаиия . образования забоя у нижнего пояса 3 ногруита в процессе погружения при изме- жа. Интенсивность обрушения грунта ренении физико механических свойств груп" гупируется темпом отбора грунта. При измента, нии физико-механических свойств грунта. цпя регупирования...

Номер патента: 1054503

Опубликовано: 15.11.1983

Авторы: Архипенко, Буров, Гамулин, Измайлов, Король, Лаукарт

МПК: E02D 7/10

Метки: гидропривод

...с имеющимфиксатор золотником, фиксатор выполненв виде пружинных тяг, напорную и слитную линии 2Недостатком известного устройстваявляется сложность конструкции, чтоснижает надежность работы,Бель изобретения - упрощение Фоноврукции и повышение надежности работы.Поставленная цель достигается тем,что в гидроприводе, включающем цилиндр, размещенный в нвм поршень соштоком, расположенный под поршнемзолотниковый распределитель с имеющимфиксатор золотником, напорную и сливную линии, канады распределителя выполнены в днище и стенках цилиндра, афиксатор золотника выполнен в виде охватывающей .- вго эластичной втулки,установленной в сжатом состоянии в канале распределителя.На фиг, 1 изображен гидропривод гидромолота в продольном разрезв с порш. нем,...

Номер патента: 1054504

Опубликовано: 15.11.1983

Автор: Жуков

МПК: E02D 27/34

Метки: здания, свайный, сооружения, фундамент

...фундаментныхплит, что приводит к повышению материалоемкости фундамента.30Цель изобретения - сокращение материалоемкости при возведении фундамента на подрабатываемых территориях.Поставленная цепь достигается тем,что в свайном фундаменте зданий, соору";жений, включающем ростверк, сваи с ого-,35ловками и промежуточные элементы,оголовок каждой сваи выполнен в виде открытого расширяющегося кверху стакана,а каждый промежуточный элемент - в0виде клина, верхним уширенным концомшарнирно присоединенного к ростверку изаведенного в соответствующий стакан. сзазорами относительно его стенок,причем фундамент снабжен клиновыми вкла 45дышами, установленными в этих зазорахна расстоянии от дна стакана, соответссвующем величине ожидаемых осадок,...

Номер патента: 1054505

Опубликовано: 15.11.1983

Авторы: Колосницын, Негматуллаев, Николаев, Селезнев, Хаврошкин, Цыплаков

МПК: E02D 31/08

Метки: воздействия, защиты, плотин, сейсмического

..., сейсмических воздействий,по токотровоцяшим шинам пропускают 0импульсы тока так,что возникающие приэтом в объеме плотины механическиенапряжения были бы противоположногознака по отношению напряжений, обусловленных сейсмическим воздействием, а затем, по сетям трубопроводов поцают ниэкотемпературный хлацагент и юагнито,провоцящую жицкость,На фиг. 1 изображен поперечный профиль плотины из грунтового материала;на фиг. 2 - схема активной защиты верха плотины 1 на фиг. 3 - схема защитыотцельного элемента - откоса плотиныс эпюрами напряжений от нагрузки б и. от магнитного поля бн 55Плотина 1 иэ грунтового материала, , содержит токопровоцящие шины2, элементы 3 пространственной структуры из магнитоактивного материала, верхний коллектор 4...

Номер патента: 1054506

Опубликовано: 15.11.1983

Авторы: Веселовский, Мартыненко, Петрочишкин, Русанов, Фирстов

МПК: E02D 33/00

Метки: инвентарная, свая

...оболочку, выполненную из раохоцящихся элементов, серцечник .с наконечником и трубу, коакстапьно установлен 40ные в ободочке разцвижной узел, съемный огоповник и силовое приспособлениеразцвижной уэеп выпопнен в вице раопорных плит с выступами и уголков соскосами, причем распорные плиты закреплены на трубе, а распорные уголки нарасходящихся элементах оболочки с возможностью опирания их цруг на цруга.На фиг. 1 изображена инвентарнаясвая, общий виц на фиг. 2 - разрезА-А на фиг. 1; на фиг. 3 - узел 1 нафиг. 1; на фиг, 4 - разрез Б-Б на фиг. 2.Инвентарная свая состоит из составной ободочки, выполненной из четырех.разцвижных элементов, 1 угодковогопрофиля, с распорными уголками 2, внутри которой коаксиапьно размещены серпечник...

Номер патента: 1055826

Опубликовано: 23.11.1983

Авторы: Кузнецов, Пименов, Рощупкин, Рощупкина

МПК: E02D 17/18

Метки: гидротехническое, намывное, сооружение

...при образовании прорезеив намытом грунте вынутый из них грунтприходится удалять за пределы карты намыва. Для этого нужен отвод дополнительных, часто весьма ценных45площадей земли. Кроме того, закладкапрорезей одинаковой или почти одинаковой глубины приводит к необходимости выемки из них значитЕльногообъема грунта, а для осаждения мелких и мельчайших частиц, размеромменее 0,05 мм, требуется цепь отстой.1ных прорезей большой протяженности,Все это снижает эффективность использования устройства.Целью изобретения является повышение эффективности работы карты намыва путем увеличения интенсивностиосаждения грунта из потока пульпы3 10558 поперечной оси карты намыва 2. Грунт из прорезей 12 и 14 укладывают в валы 13 и 15. Валы 9 и 11 устраивают...

Номер патента: 1057617

Опубликовано: 30.11.1983

Авторы: Безверхий, Ермашов, Подоксик, Фурунжиев

МПК: E02D 1/00

Метки: ввода, малого, сечения, скважины, стенку, элементов

...сложность конструкции и невысокая произвоцительность вслецствие невозможности установки одновременно нескольких измерительных элементов по высотескважины,Цель изобретения - упрошение конструкции и повышение произвоцительности, 20Указанная цель постигается тем, чтоустройство цля ввода элементов в стенкускважин малого сечения, содержащее полуюштангу с размещенным внутри нее натяжным тросом, блок, механизм внецрения и измерительные элементы, снабжено цополнительными блоками и цополнительными механизмами внедрения, каждый из которых выполнен в випе направлявших, жестко закрепленных на 30штанге, толкатедя, упора, блока и возвратных пружин, при этом штанга выполнена с продольным пазом, измерительные элементы раэмешены между...

Номер патента: 1057618

Опубликовано: 30.11.1983

Авторы: Ветров, Горбанов, Грувер

МПК: E02D 1/00

Метки: грунтов, испытания, массиве

...приспособления, снабжено днищем,крышкой, регулируемой по высоте опорой,штампы выполнены в виде составных повысоте и-образных секций, нагружающееустройство - в виде гидроцилиндра двойного действия со штоками, а направлявшиештампов - в виде полэунов, свюааныхмежду собой пружинами растяжения иустановленных на гидроцилиндре, и рычагов, шарнирно закрепленных на ползунах,при этом нагружающее устройство установлено на регулируемой по высотеопоре и связано посредством штоков соштампами, шарнирно соединенными с рычагами, а опора размещена на днище,на котором смонтированы штампы. На фиг. 1 изображено предлагаемое устройство, обший вид в разрезе; на фиг. 2 - разрез А-А на фиг, 1.Устройство включает два примыкающих штампа, выполненных...

Номер патента: 1057619

Опубликовано: 30.11.1983

Автор: Швидкий

МПК: E02D 1/00

Метки: грунтов, наконечник, пенетрации

...сжатия, причем цатчик 8связан с конусом 7, датчик 9 - сконической переходной муфтой 5, датчик 10 - с конической переходноймуфтой 6, а датчики 11 - 13 - с муфтами 2 - 4 трения соответственно. Датчики 8 - 10 служат цля измерениялобового сопротивления грунта, а датчики 11 - 13 цля измерения касательного напряжения грунта.Квиая из переходных муфт 5 и 6имеет диаметр, равный циаметру спецукхцей за ней муфты 3 и 4 трения ооойветственно. Диаметр конуса 7 равенциаметру муфты 2 трения,Каждая из муфт 2 - 4 трения снабжена дополнительным датчиком 14 дляизмерения давления грунта, нанравленного радиально к муфте трения (к центру наконечника, фиг. 2) и цополнитепьными датчиками 15 и 16 цля измеренияусипия, направленного перпенцикупярновертикальной оси...

Номер патента: 1057620

Опубликовано: 30.11.1983

Авторы: Васильева, Звягинцев, Лунев, Штефан

МПК: E02D 3/10

Метки: дренаж

...не соцержащую пор.По химическому составу галя неруцная состоит нз спецующих окислов,мас,%;5 б г 52-57;е 0 9-13;К,О 1;И О 5-8МО М 092. амфибодМ 13"19; пдагиокдаэы 8-12; сдйды 12-18; карбонаты 2-4; йирит 1 2; апатит 0,3 0 5; ильменит 0,5-О,7,По химико-минерапогическому составу моМо спелась вывоц, что геля.неруцнаипрактически не соцериет воцораствори мых компонетов, которые могли быповисать пористость иди скпонность к кодьматапии цренажных устройстве Преимушес гво исцодьзования гапи неруцной вместо щебня иди гравия изизверленных плотных горных пороц состоит в том, что она имеет бопее пдот ную (пористость зерен не бопее 1%) и прочную вымарка выше 1200) структурУ с окатанной, почти отщдифованной формой верен, которая...

Номер патента: 1057621

Опубликовано: 30.11.1983

Автор: Милях

МПК: E02D 3/046

Метки: грунте, образования, орган, рабочий, скважин, устройству

...10 и оцновременно сжатие прусаки 11, В ре зультате значительного хоца корпуса 1 и развития в гицроцилинцре 8 большого усилия поцъемв корпуса 1 происхоцнт нацежный отрыв его от грунта. Далее крок грузозахватного механвзма вывоцят из серьги 3 и вводят в скобу 2, осу ществляя поцъем рабочего органа на зацанную вы.оту При этом за счет упругости пружин 6 и 11 обеспечивается перетекание рабочей жицкости нз гицро цилинцра 8 в гыцроцищнцр 5 и возврат серьги 3 и наконечника 10 в исхоцное положениеРабочий орган обеспечивает нацежную работу в аобых геоцезическнх условиях и высокое,качество скввен и котлованов. Экономический эффект по сравнению с бвзо." вым вариантом составит 419 тысф руба в гоц. 1 105762Изобретение относится к строительству, а...

Номер патента: 1057622

Опубликовано: 30.11.1983

Авторы: Валковская, Гаврильчик, Лемец, Лукьянский, Марковка

МПК: E01C 7/36, E02D 3/12

Метки: вяжущее, грунта, песчаного, укрепления

...включающее золу уноса и акти"визирующую добавку, в качестве активизирующей добавки содержит кремнегель при следующем соотношении компонентов,мас,Ф:Зола уноса 55"80Кремнегель 20-45,Кремнегель (отход сернокислотногопроизводства контактным способом)представляет собой тонкодисперсныйпорошок белого цвета. По дисперсности характеризуется остатком на сите0,08-5,1-5,2, Химический составследующий, мас,Ж: О - 95-97,ъПри увлажнении смеси эолы икремнегеля создаются условия дляпротекания реакции между свободнойизвестью эолы и 510 кремнегеля собразованием гидросиликатов кальция.Зола уноса, например, от сжиганиягорЮчих сланцев имеет удельную поверхность 1800-3300 см 2/г и следуюющий химический состав, мас,Ф: 1 о 510 24,0-35,3; СаОвв...

Номер патента: 1057623

Опубликовано: 30.11.1983

Авторы: Конкин, Хуснуллин, Хуснутдинов, Чикишев, Шавшин

МПК: E02D 5/44

Метки: варианты, забивная, свая

...ярусами, поворотные лопасти 3, каждая из которых состоит иэ О листа 5 со скошенной лидирующей кромкой 6 к ребра 7, жестко соединенного с листом 5. Каждая кэ лопастей 3 прикреплена к стволу 1 посредством шарнира, состоящего иэ двух проушин 8 с от- р 5 верстиями к цилиндрического стержня 9. Ребро 7 лопасти 3 в своей хвостовой части имеет упор 24, в поперечной кромке которого выполнен паэ 25, а на противоположной кромке паэ 26 в форме несимметричного фласточкина хвостами. Кроме того, на ребре 7 закреплена бобышка 27. Каждая противолежащая пара лопастей 3 яруса снабжена механизмом поворота лопастей, который состоит из криволинейного стержня 28, выпойненно 35 го кэ никеле-гктанового сплава нктинола. Стержень 28 на концах имеет...

Номер патента: 1057624

Опубликовано: 30.11.1983

Авторы: Климович, Пчелин, Чернюк

МПК: E02D 5/54

Метки: анкерная, конструкция, опорная

...выполнены в виде цилиндрических равновеликих плит, причемплиты и наконечник снабжены пластинами,размещенными по их наружной боковойповерхности на расстоянии друг от другапод углом 7-15 к вертикали,На фиг. 1 изображена конструкция впроцессе погружения в грунт на фиг, 2 -то же, в проектном положении на фиг. 3 разрез А-А на фиг. 2.Анкерная опорная конструкция включаетствол 1, выполненный по высоте составляемым иэ отдельных плит 2, В нижнейчасти ствола 1 расположен заострещыйнаконечник 3, а в верхней - оголовок 4.Через сквозные отверстия 5 в плитах 2и оголовке 4 прмущена эв:центричностволу 1, тяга 6, заанкеренная нижнимконцом в наконечнике 3. Верхний конецтяги 6 снабжен резьбой и навинчиваемойна нее гайкой 7, упирающейся через шайбу в...

Номер патента: 1057625

Опубликовано: 30.11.1983

Автор: Тупицын

МПК: E02D 7/10

Метки: действия, ударного

...сечения рабочие камеры - пврвднкаои заднюю, пневматический пулъсатор в .ьиде полого цилиндра с размещенным внем поджимным вытеснителем и прЖоединенным воздухоподводяаим рукавом икинематически связанный с вытеснигелем двигатель иНедостаток укаэанной машины заключается в гом, что для перемещенияударника гребуется относительно большой ход вытеснителя, что приводит кнеобходимости увеличения габаритов пуль-.сатора и как следствие - к повыювниюметаллов мкостиеБель изобретения - снижение металло-емкости,Поставленная цель достигается тем,.что в машине включающей полый корпус,закрепленный на нем рабочий инструмент,размещенный., в цопости корпуса. ударник, разделяющий укаэанную полость надвв сообщенные между собой каналоммалого проходного сечения...

Номер патента: 1057626

Опубликовано: 30.11.1983

Авторы: Дмитревич, Ерофеев, Клюев, Крайнов

МПК: E02D 7/10

Метки: гидромолот

...содержащем корпус,рабочий цилиндр с поршнем, соединенный с ударником, гидроаккумулятор сгидропружиной и устройством подкачкижидкости в последнюю, распредедитедьное устройство, напорную и спивную манистрали, устройство подкачки жидкостии гидропружину выполнено в виде цилиндра со ступенчатой полостью, расположенных в ней поршня и пдунжера, причемпоследний размещен в ступени полостименьшего диаметра, соединенной черезобратные дацаны с напорной магистралью и полостью гидропружины, причемподпоршневая полость устройства подкачки соединена со сдивом, а надпоршневая - со штоковой полостью гидроаккумудятора в зоне нижней кромки егопоршня при верхнем его положении.На чертеже изображен гидромолот,разрезеГидромодот состоит иэ корпуса 1,инутри...

Номер патента: 1057627

Опубликовано: 30.11.1983

Авторы: Берман, Михайленко, Светинский, Чижевский

МПК: E02D 7/18

Метки: грунт, дрен, погружения

...подъемного крана 1подвешивают виброгаситель 2, поднимаютнавесное оборудование в вертикальноеположение и пропускают концы обсадныхтруб 7 сквозь фигурные отверстия нап: равляющей платформы 11 (не показаны),Устройство работает следующим образом,При включении вибропогружателей 4обсадные. трубы 7 с плоскими дренами 6погружают в грунт. Устойчивость ихвыше уровня земли обеспечивают платформой 3, обвязочными рамами 9 и направляющей платформой 11, а ниже уровня земли - упругим сопротивлением грунта. Изобретение относится к строительст. ву, в частности к инженерной подготовке территории уплотнением грунта с по-.мощью плоских дрен.Известно устройство для погружения , 5 в грунт группы строительных элементов, включающее платформу,объединаощую...

Номер патента: 1057628

Опубликовано: 30.11.1983

Авторы: Исмагамбетов, Ким, Перлей, Фендт

МПК: E02D 15/04

Метки: бетонной, вибронабивных, изготовлении, свай, смеси, уплотнения

...шеки и стойки, с шарниРноустановленным на ней эксцентриком, игидродилиидреми, равномерно располакенными по окружности фланцев, штоки которых соединены с подввкным флеипем, акорпуса - с неподвижным фланцем, закрепленным на обсадной трубе.Причем каждый эксцентрик одним он"дом подпружинен относигелыв подвижного. фланца посредством пружины, е другимотносительно неподвижного фланца посредством троса пропущенного через отверстия, выполненные в подвижном и неподвижном фланцах, и имекадегб на конце подпружиненный ограничитель,28 2На фиг. 1 изображено устройство, общий вид; на фиг, 2 - вид А на фиг, 1; на фиг. 3 - сечение Б-Б на фиг. 1.Устройство содержит железобетонный башмак 1 с вмонтированными в него тягами 2, расположенными...

Номер патента: 1057629

Опубликовано: 30.11.1983

Автор: Лучковский

МПК: E02D 29/00

Метки: коллектор

...периметру коллектора образуется значительная выталкивающая сила, затруд няющая его продавливание по трассе и З 0требующая .компенсации за. счет пригруэ-, ки ипи утяжеления самой конструкции,Цепь изобретения - облегчение продавливания . коллектора в водоупорйыхгрунтах. 35Поставленная цель достигается тем, что в. коллекторе, сооружаемом методом продавливания в тиксотропной рубашке, включающем ножевую часть и обделку, состоящую из перекрйтия, стен и лотка, 40 поток на поверхности, обращенной к грунту, выполнен с продольными вырезами и снабжен прикрепленными к ограничивающим вырезы станкам вертикальными пластинами, высота которых превышает глу бину соответствующего выреза, причем ширину выреза определяют иэ условия равенства веса...

Номер патента: 1057630

Опубликовано: 30.11.1983

Авторы: Бахолдин, Бессонов, Перлов, Стуров

МПК: E02D 33/00

Метки: грунтах, испытания, нагрузкой, свай, статической

...- осадка к определение несущейспособности сваи, в процессе каждой стопени яагруженкя задаютодинаковую поффстоян кую Вел ичину осадки у а стабилизйфцию осадки во времени осуществляют путем регулирования величин осевой нагрузки, 45На фиг, 1 показана схема испытаниясваи, на фиг. 2 график изменения нагрузки на сваю Р от времени; на фиг. 3 график изменении нагрузки на сваю Р отаи с.50Способ испытания свай статической.нагрузкой в грунтах, облацающих свойствами ползучести, включает нагружениесваи 1 осевой нагрузкой, создаваемоймежду сваей 1 и ее анкерной системой 2, 55гидроцомкратом 3 и фиксацию начального и конечного значения осадки прогибомером 4, закрепленным на анкерной балке 5, Постоянную величину осадки на ступени соцают за счет...

Номер патента: 1059045

Опубликовано: 07.12.1983

Авторы: Евдокимова, Семкин, Соколович

МПК: E01C 7/36, E02B 3/16, E02D 3/12 ...

Метки: вяжущее, глинистого, грунта, укрепления

...введения в грунтдля укрепления глинистого грунта, 215 повеРхностно-активного кислого вяжувключающее; мыс.дщего пройсходит разложение алюмосиБитум50 ликатного ядра глинистых минералов:Контакт Петрова 0,65 сульфанофтоновыми кислотами с обра:Вода 48,94 зованием цементрирующего вяжущегоЕдкий натр 0,19 2 О .стабилиэиРиааего грунт, рщ 0 ща"Жидкое стекло 0,22 щийся в ввкущем битум придает доНедОстатком известных вяжущихйолнительную стабилизацйю и гйдро.является невысокая прочность укреп- фобные свойства . Вяжущее, благодаряленноГо ими грунта. наличию поверхностно-активного вецелью изобретения является повыше,щества легко пРоникает с поверхностиние прочности укрепленного грунта. , в Разлыхленный грунт не требуя до полнительного...

Номер патента: 1059061

Опубликовано: 07.12.1983

Авторы: Батулов, Карпов, Новиков, Сапожников, Федоров

МПК: E02D 1/00

Метки: грунтов, деформирования, исследования, процесса

...111"111держателя 16 и осью 1 1-1 каретки 3больше радиуса окружности г , покоторрй закреплены контейнеры (например на величину 6), то на этом грунте осуществляют серию опытов путемповоротов контейнера вокруг своейоси 1 ЧЧ на угол, переключающийзону разрушения грунта.При использовании деформированиягрунта другими рабочими органами ихзамену осуцествляют поворотам держателя 7 и фиксацией его в рабочемположении:, Для проведения исследований с различным сочетанием рабочихорганов и грунтов, их подбор осуществляют поворотом держателей :.7 и 16и поворотом контейнера для грунтавокруг своей оси 1 ЧЧ,Ось 1-1 держателя 7, параллельная осн 11-11 каретки 3, эксцентрична ей на радиус г окружности крепле- ния рабочих органов 9-11. На балке60 12 каретки...

Номер патента: 1059062

Опубликовано: 07.12.1983

Авторы: Бадеев, Белоключевский, Исаев, Кузин, Сошин

МПК: E02D 3/12

Метки: грунт, закрепляющих, инъектор, нагнетания, реагентов

...навходе одного из каналов нижнегоФланца, причем выход канала с регулируемым клапаном выведен в промежуток между верхним тампоном и эластичной оболочкой, нагнетательнаятрУба имеет обратный клапан на вы,ходе, а перфорация воэдуховодарасположена в пределах эластичной оболочки,На чертеже схематически показанинъектор, продольный разрез, бОИнъектор содержит выполненный иэперфорированной трубы заглушенныйвнизу воэдуховод 1, иа котором посредством Фланцев 2 с каналами закреп-лены верхний 3 и нижний 4 тампоныФ в виде надувных камер из эластичного материала. Полости тампонов3 и 4 сообщаются между собой посредством трубы 5 с открытыми торцами.Сквозь верхний тампон 3 проходитнагнетательная труба 6, соединенная с одним из каналов нижнего...

Номер патента: 1059063

Опубликовано: 07.12.1983

Автор: Чертовских

МПК: E02D 5/44

Метки: возведения, набивной, сваи

...бетоновода от дна скважиныдля разгерметизации его нижнегоконца, а бетонирование ствола осуществляют при неподвижных бетоноводе и обсадной трубе, которые извлекают после укладки бетонной смесина всю высоту ствола сваи.На фиг. 1 показан этап погружения обсацной трубы с установкойарматурного каркаса; на фиг. 2этап установки на. дно скважинынапорного бетоновода; на фиг. 3 -этап отрыва напорного бетоноводаот дна скважины и начало бетонирования ствола сваи; на фиг, 4 - скважина, заполненная бетонной смесьюна всю высоту; на фиг. 5 - этапизвлечения обсадной трубы послеизвлечения напорного бетоновода;на фиг, б - готовая набивная свая., Способ возведения набивной сваивключает образование скважины 1,погружение в нее обсадной трубы 2и напорного...
