E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 1537761

Опубликовано: 23.01.1990

Авторы: Гуков, Малышев, Орел, Подольский, Чуриков

МПК: E02D 27/42

Метки: контактной, опор, пустотелых, сети, стоек, фундамент

...7 в верхней части. Суммарная площадь поперечного сечения каналов 4 определяется изусловия35 где А - переходный коэффициент,равный 0,5-1,0 4 см /г;Р - суммарная площадь попереч"40кого сечения каналов, см ;и - избыточное влагосодержаниев полости стойки, г/ч м ;Ч - объем полости стойки, мЦентральное углубление 3 имеет 45площадь не менее суммарной площадипоперечных сечений каналов.Размещение стакана 2 над поверх.ностью грунта 5 исключает попаданиеповерхностных вод в каналы 4, а также их занос снегом,Под воздействием колебаний температур воздуха и солнечной радиациив полости стойки возникает естественная циркуляция воздуха: более холод, ный наружный воздух через каналы 455и центральное углубление 3 попадаетвнутрь стойки и, нагреваясь,...

Номер патента: 1537790

Опубликовано: 23.01.1990

Авторы: Розенберг, Трубников, Черкасский

МПК: E02D 7/20, E21B 7/24

Метки: грунт, задавливания, органа, рабочего

...и наружными рабочими поверхностями дополнительной пары направляющих 5 и разме,щены в двух уровнях, а катки 9 - с внутренними рабочими поверхностями :основной пары направляющих 4. Нижние35 1катки 7 установлены на цапфах 10, закрепленных на каретке 6. На цапфах 10 установлена с возможностью поворота относительно каретки 6 подвижная траверса 11, выполненная в виде коромысла. На ее концах шарнирно закреплены через двуплечие рычаги 12 и шаровые шарниры 13 штоки силовых цилиндров 14, Корпуса последних соединены шарнирно с траверсой 3 посредством кронштейнов 15. Основание 1 траверса 3 и каретка 6 имеют соосно расположенные отверстия. Направленное движение рабочего органа обеспечивается за счет направляющих втулок 16 траверсы 3 и захватного...

Номер патента: 1539257

Опубликовано: 30.01.1990

Авторы: Землянский, Малышев

МПК: E02D 1/00

Метки: грунтов, испытания, нагрузкой, статической

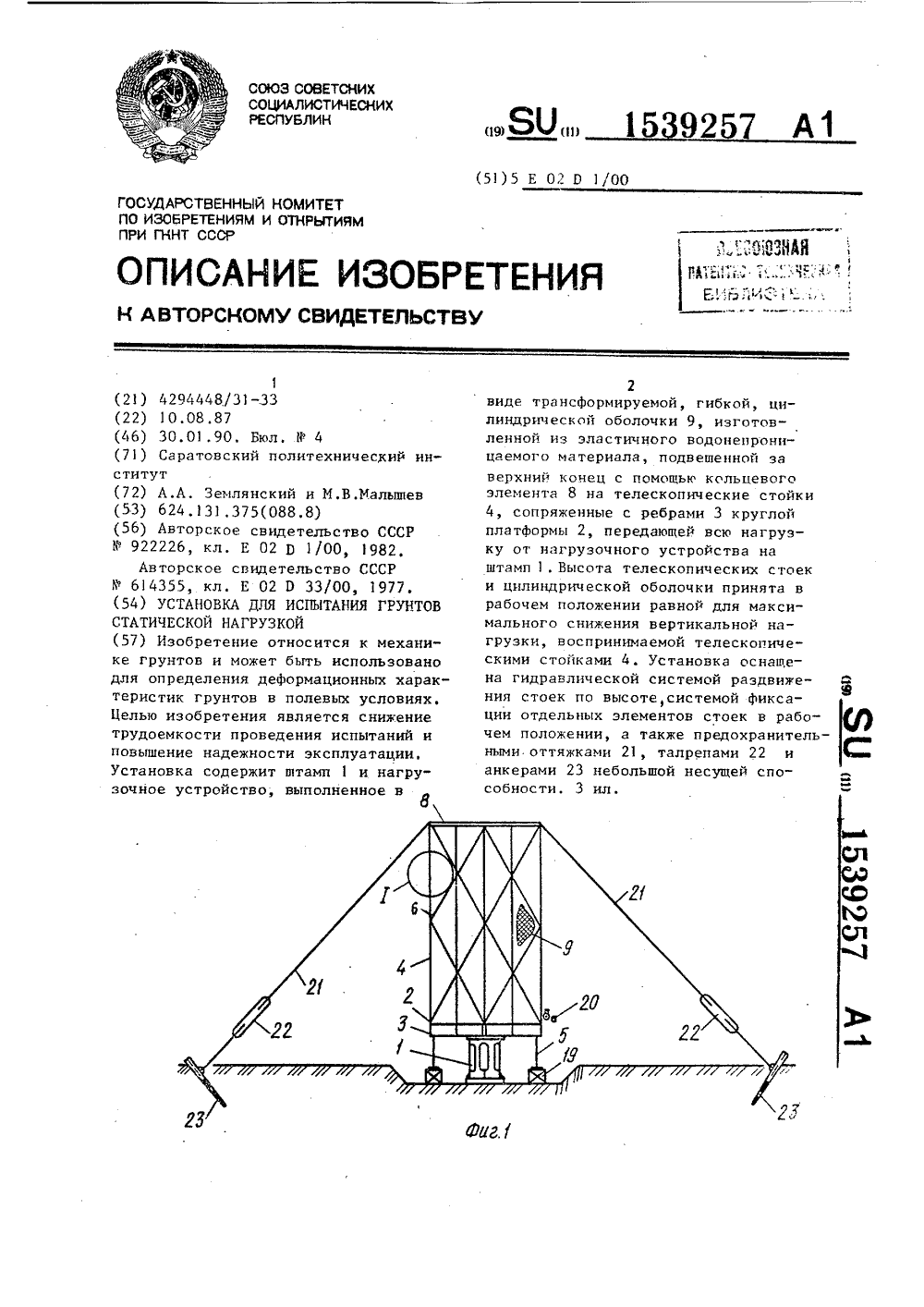

...в рабочее положение с помощью управляемой гидросистемы и автоматически фиксируется в этом положении Фиксаторами 14. Затем устанавливаются нижние телескопические стойки 5 и вся установка поднимается с их помощью относительно основания до тех пор, пока вся нагрузка от ее собственного веса будет передаваться не на штамп 1, а на опорные элементы .1 9. После снятиянулевого" отсчета с системы измерения осадки штампа нагрузочное устройство синхронно с помощью гидро- системы нижних стоек 5 опускается строго симметрично на штамп 1 и снимается следующий отсчет с системы измерения осадок штампа. После этого загрузка штампа и снятие отсчетов с системы измерения осадок штампа может производиться либо плавно с любой наперед заданноР скоростью,...

Номер патента: 1539258

Опубликовано: 30.01.1990

Авторы: Белозеров, Исмаилов, Кормазов, Эбзеев

МПК: E02D 1/00

Метки: грунтов, набухания, прибор, свободного

...грунта при повышении точности получаемых результатов, 1 ил,ком 20, выполненным в виде пустотелого кольца. В эластичном поршне 18 установлена газоотводиая трубка 21, верхний конец которой проходит внутри поплавка 20 и мессуры 19. Верхний штуцер 2 соединен водоводом 22 с водомерной трубкой 23. Нижний водовод 24 служит для подачи воды в прибор и оборудован регулировочным вентилем 25. В мессуре 19 выполнено отверстие 26 для удаления защемленного в грунте воздуха.Прибор работает следующим образом.Образец грунта 13, помещенный вместе с прокладкой 12 в рабочем кольце 11, устанавливается на перфорированный диск 8. Затем производят сборку прибора, заполняя при этом стаканообраэную емкость водой так, чтобы поплавок 20, соединенный с...

Номер патента: 1539259

Опубликовано: 30.01.1990

Авторы: Волоско, Клейменова, Пчелин, Чернюк

МПК: E02D 7/06

Метки: ударное

...18 к опорам 15, расположенным между балками 11. Для обеспечения постояцного сцепления(прижатия) роликон 5 к ударнику .,даже при небольших неровностях последнего, балки 11 подпружинены пружинами 19, разменеццыми между балками11 ц шайбамц 20, контактирующими сгайкалги 13.Ударное устройство работает следующим образом,Под действием роликов 5 механизмаподъема, находящихся в зацеплении засчет сил трения, например, с частями7 производится их подъем вверх., приэтом части 8 взаимодействуют с шаботом 4. Так как ролики 5 установленыпод углом к продольной оси ударника3 подъем частей 7 сопровождается ихповоротом, т,е. части 7 совершаютвинтовое движение. При определеннойвысоте подъема частей 7, занисян 1 ейот угла о наклона роликов 5 к про -дольной...

Номер патента: 1539260

Опубликовано: 30.01.1990

Авторы: Костылев, Терин, Трубицын, Червов, Шалунов

МПК: E02D 7/12

Метки: действия, ударного

....горючей смеси, устройство 6 для перемещения и фиксации наковальни относительно корпуса. 1 Рнерасгорания 7 обрадована стенками корпуса.1, ударника 2 и наковальни 3.При этом внутренняя поверхность корпуса 1 со стороны наковальни 3 выполнена ступенчатой с диаметром,большим диаметра ударника 2 и равным диаметру наковальни 3. В корпусе расположен продувочный канал 8 ивыхлопное отверстие 9. Ударник имеет шток 10, выходящий за пределы продувочной камеры 11 и корпуса 1.При запуске устройства в работунаковальню 3 предварительно вдвигаютв корпус до упора и фиксируют с помощью устройства б. При этом уменьшаются полный и рабочий объемы ка меры сгорания 7. С помощью штока 10ударник 2 перемещают назад (влевопо чертежу) и сжимают пружину, затем...

Номер патента: 1539261

Опубликовано: 30.01.1990

Авторы: Бабенко, Заболотный, Коса, Яструбенецкий

МПК: E02D 27/01

Метки: естественном, основании, фундамент

...2. Между обращенной к грунту поверхностью плиты и грунтом основания выполнены штрабы 3. В штрабах .3 размещены вкладыши 4 из материала, модуль которого меньше модуля деформации грунта основания, причем отношение суммарной ширины штраб к полной ширине фундамента выполнено в пределах 0,5-0,7. Сжатие материала вкладышей 4 при давлении, равном расчетному сопротивлению основания,не превышает величины, определяемой по фор- муле(54) ФУНДАМЕНТ НА ЕСТЕСТВЕННОМ ОСНОВАНИИ(57) Изобретение относится к строительству. Цель изобретения - повышение несущей способности основания достигается за счет выполнения в обращенной к грунту поверхности плиты штраб и заполнения их вкладышами, Отношение суммарной ширины штраб к общей ширине фундамента находится в...

Номер патента: 1539262

Опубликовано: 30.01.1990

Автор: Гинзбург

МПК: E02D 29/02

Метки: конструкция, противооползневая

...5 и 6, заанкеренные в устойчивом грунте 4 и размещенные из 10 условия непродавливания между ними грунта оползневой толщи, и может включать ряды 7 и 8 вертикальных предварительно натянутых анкеровГоловы свай и анкеров объединены ростверком 9. Ростверк выполнен по ширине из средней 10 и крайних секций 11 и 12, соединенных между собой элементами 13 омоноличивания.Расстояние а между рядами свай 5 20 и 6 определяется из условияЕ -пБ-Р(совЫ, Чв 1 па 6)Ь(совЫсдЧ+ впМ) + с а ширина в обжатой в грунт части ростверка назначается из условия1 = (0,8-0,9) (а-д),где а - расстояние между осями рядов свай,Й - диаметр свай.Противоополэневая конструкция сооружается следующим образом,Сначала устраивают ряды свай 5 и6, головы которых объединяют крайними...

Номер патента: 1539263

Опубликовано: 30.01.1990

Авторы: Меламут, Мольков

МПК: E02D 35/00

Метки: воздействия, защиты, зданий, оседаний, основания, сооружений, ступенчатых

...1, Фиксируемой ют границу 2 зох пород, а следоствующую часть 4 на участке вют к осуществсооружения 4.(57) Изобретение относится к строительству и касается способов защитызданий и сооружений в районах горныхразработок с подземной выемкой полезных ископаемых. Цель изобретенияповышение эффективности защиты достигается за счет забивки стальногошпунта по внешнему контуру здания,сооружения 4 на участке в зоне сдви -га 3. Верхнюю часть образованной приэтом ограждающей стенки 5 анкерятнепосредственно к Фундаментам 9 здания, сооружения 4, 2 ил. Лля исключения возможности сдвига коренных пород в пределах здания, сооружения 4 по внешнему его контуру на участке в зоне 3 сдвига устраивают о жлающую стенку 5 путем забивки стального шпунта, разрезают...

Номер патента: 1539303

Опубликовано: 30.01.1990

Авторы: Блинов, Неудачин, Тодер

МПК: E02D 7/18, E21B 4/14

Метки: гидроударник

...и цилиндром 7 в нижнюю полость цилиндра 7 (фиг,1). Под действиемдавления рабочей жидкости поршень 8с бойком 9 совершают ход вверх,Жидкость, находящаяся в надпоршневойполости цилиндра 7, вытесняется поршнем 8 в окружающую среду через перепускные отверстия 18 полой втулки17, выпускные окна 15 и сливной ка"нал 4. По мере подъема поршня 8 ограничитель 22 упирается в нижний торей полой втулки 17, а движущийсявверх совместно с поршнем 8 ограничитель 23 начинает сжимать пружину2 1, поскольку полая втулка 17 прижата к нижнему седлу 12 распределительной камеры 10 давлением рабочей жидкости на кольцевой выступ полой втулки 17 и ее собственным весом. В кон.це сжатия пружины 21 ограничитель23 соприкасается с ограничителем 22(фиг,2) и...

Номер патента: 1539660

Опубликовано: 30.01.1990

Авторы: Гузенко, Пичахчи, Свертилов, Хлыцов

МПК: E02D 1/00, G01N 33/24

Метки: грунтов, липкости

...либо путем планиметрирования, либо по формуле30И = 1 ЫЬА БфИ(где чА - энергия адгезионной прочности грунта, Дж;К - масштабный коэффициент;Б - площадь штампа, мЬ- расстояния, на которые переместился штамп относительноповерхности грунта в моментыприжатия и отрыва, мм; 40Ь - усилие отрыва штампа отгрунта, Н;с)Ь - перемещение штампа относительно поверхности грунта,45П р и м е р. Дпя, определения липкости и энергии адгезионной прочностигрунта используют устройство, состоящее из штампа площадью 0,4 м,оснащенного тензоэлементами КФ БП 110-200-Б, электрического приводаподачи штампа, включающего электродвигатель ДПМ-Н 1/02 с редукторомУР 6,332.077-06, блок питания и регулятор, позволяющий осуществлять реверс и регулирование в заданном диа...

Номер патента: 1541350

Опубликовано: 07.02.1990

Авторы: Валевич, Измайлов, Комиссаров, Косов

МПК: E02D 1/00, G01N 3/48

Метки: вертолета, грунта, несущей, оценки, способности

...7,выдвигаясь из катушки, переместитв направляющей 1 ползун 3 с электроконтактом 5 в сторону ползуна 2 сэлектроконтактом 4 до их взаимодействия. 1(атушку 6 выключают. При погрузке вертолета поп действием полного полетного веса увеличится угол55между подкосами 11 и 12 шасси вертолета. При этом рычаг 10, закрепленный на подкосе 11, поворачиваясь на шарнире, посредством подвижногоролика 8 и рычага 9 переместит внаправляющей 1 ползун 2 с злектроконтактом 4 до определенного положения, обусловленного весом вертолета.Вместе с ползуном 2 в это положениепереместится ползун 3 с электроконтактом 5, находящийся с ним во взаимодействии. Тумблером 25 включаютэлектрическую цепь устройства. Приэтом электроконтакты 21 включенногореле 19 разомкнутся,...

Номер патента: 1544888

Опубликовано: 23.02.1990

Автор: Гольдфельд

МПК: E02D 1/00

Метки: грунта, испытания, нагрузкой, статической

...с ком - прессором. Включив компрессор, с помощью пневмопробойников 11 погружают поочередно концы силового пояса 6 в грунт на глубину, диктуемую свойствами грунта и нагрузкой на силовой пояс 6. Не дойдя до проектной отметки анкера 5 навешивают силовой пояс 6 на оголовок 3 и продолжают погружение теперь уже до проектной отметки. Затем отключают компрессор и извлекают реверсивным ходом пневмопробойники 11 на поверхность. Соединяют канал 12 силового пояса 6с компРессором и производят раздутиеполостей 8. Под действием давлениявоздуха полости 8 расширяются в грунте и анкерят концы силового пояса 6.При этом канал 12 закрывают пробкой 13. Надежность полостей повышается при выполнении их из нескольких отсеков. В случае снижения удерживающей...

Номер патента: 1544889

Опубликовано: 23.02.1990

Авторы: Гусева, Юрданов

МПК: E02D 3/11

Метки: грунта, просадочного, термического, укрепления, фундаментом

...равномерность сжатия нагреваеиого грунта под давлением фундамента и собственной массой и обеспечиваетравномерность осадки Фундамента,П р и м е р. На строительной площадке на трех участках осуществляюттермическое укрепление просадочного 1типа суглинка на глубину от 2 до 6 мпо предлагаемому способу. Нагрузкуот Фундаментов имитируют пригрузкойповерхности грунта сборными железобетонными изделиями с заглублениемнх в открытых котлованах на глубину 1,5 м и величиной по подошве20 тс/м . Варьируют ширину фундаменФтов 2-2,5-3 м и соответственно расстояние между скважинами 2,5-3-3,5 м,Для работ используют ,буровые установки ЛБУ, генераторы горячих газов УСВТМ с температурой на выходе 600 С, расчетная температуранагревания грунта 350 С, на...

Номер патента: 1544890

Опубликовано: 23.02.1990

Авторы: Аббасов, Кархалев, Цой

МПК: E02D 27/12, E02D 5/30

Метки: свая

...ствола 1 выполнены с идентичнымизаострением и армированием и снабженыдополнительными укороченными, расположенными по центральной оси ствола 1продольными арматурными стержнями 5.Концы основных продольных арматурныхстержней ч выполнены с криволинейными отгибами 6 и 7, примыкающими и 30жестко прикрепленными к соответствующему дополнительному продольному арматурному стержню 5. Отгибы 6 и 7 основных продольных арматурных стержней1 на каждом конце ствола 1 в пределах уего заострения выполнены на разных1уровнях,При погружении сваи в грунт (непоказано) усилия через наголовник(не показан), который обжимает верхний конец 2 ствола 1, передаются надополнительный продольный арматурныйстержень 5, который, действуя на продольные арматурные стержни 1,...

Номер патента: 1544891

Опубликовано: 23.02.1990

Авторы: Безверхий, Ермашов

МПК: E02D 5/36

Метки: сваи, цементогрунтовой

...структуры с перемешиванием его с вяжущим 8 и инертным 9 материалами, Так как размеры полостей5 и 6 подбираются из условия, цтобыобъем их строго соответствовал обьему помещаемого в каждую полость одного из компонентов наполнителя, топри ее наполнении соответствующимкомпонентом происходит его дозировка. Придавая полостям различную Форму, можно при необходимости увеличивать процентное содержание, например, вяжущего на периферии или, наоборот, по оси симметрии будущей сваи, т,е, менять прочность материала сваи по ее горизонтальному сечению. Число полостей определяется в зависимости от количества компонентов, присутствующих в смеси. В грунтах с пониженным содержанием влаги способ предусматривает возможность подачи воды любым иэ известных...

Номер патента: 1544892

Опубликовано: 23.02.1990

Авторы: Арутюнян, Мкртчян

МПК: E02D 5/54

Метки: свая

...участков бокового 1 и цент"рального 2 элементов,", К - коэффициент, равный 0,7-1,2,50Сваю устанавливают следующим сбразом.Сваю в нераскрытом поло)нении спус, кают в скважину, пробуренную диаметром, несколько превышающим диаметр55 сваи, При помощи домкрата 3, устснов ленного на верхнем конце распирающего элемента 2 и опирающегося на траверсу 4, вдавливают элемент 2 вниз ного элемента 2 - выступы 8, Угол ммежду наклонными участками на противолежащих гранях центрального элемента определен зависимостью . ==К(2 агесд Е), где Г - коэффициенттрения поверхностей наклонных участков бокового и центрального элементов, К - коэффициент, равный 0,71,2. 4 ил,на определенную величину, меньшуюрасстояния между смежными горизонтальными участками 6...

Номер патента: 1544893

Опубликовано: 23.02.1990

Авторы: Бартоломей, Лаврентьев

МПК: E02D 7/20

Метки: грунте, образования, орган, рабочий, скважин

...10 В верчей 1 аст.: рабочего органа ньЛО 11 кек о-о 11 О 1:г:к 11 жестко соединенный со 111 так 1 ой 59Опирающийся на цилиндрическую час- ь корпуса 1 через фиксатор ;2 н.:ж-,. часть корпуса е ниде усечекно 1 о конуса выполнена с продольным 1 лухим пазом ка боконой понерхкостг-. с ряэ мещенной в нем съемной заглушкой 13, прикрепленной с помощью навесов 14,. На ОголОВнике 1 , с.4011 тиновакы за.хна 1 ы 15, При этом длина и шип 11 1 Я ра"кны - вающегося штампа выбраны тяк ,-.; обцазом, что отношение 1(1 В каходнтСЯ н пределе 3-4,5. Б случа.е унеличе НИЯ ИЛИ УМЕНЬ 111 ЕКИЯ НЕ 11111 ИКЫ От Ко;ДЕ:- кия 1(Ь ррэко но растаег ос "дкя при одинаковом давлении:;.я птя:.т 1 (Р 1 П 1 я) что свидетельствует о ки 9женин несущей способности ручКРОМЕ...

Номер патента: 1544894

Опубликовано: 23.02.1990

Авторы: Джантимиров, Попсуенко, Савчук

МПК: E02D 27/08

Метки: свайного, усиления, фундамента

...1мента Я, = 3,5 мм, соответствующейосадке Фундамента от новой нагрузкипри известном способе усиления фундамента, равна 400 кН, Предельно допускаемая расчетная нагрузка насваю усиления в известном методе9000-600010 шт,300Корректор И.Муска Заказ 45 Тираж 550 Подписное ВНИИПИ Государст аенного комите га по изобретениям и открытиям при ГКНТ СССР 113035, Москва, И, Раушская наб д. 4/5Производственно-издательский комбинат Патент ", г, Ужгород, ул, Гагарина,101 Критическая нагрузка на сваю усиЛения Р, при осадке Фундамента Б : 9 мм, соответствующей осадке Фундамента от новой нагрузки при предла 5 гаемом способе усиления, равна 600 кН, Предельно допустимая расчетная нагрузка на сваю усиления в предлагаемом способе 500 кН. Колицество свай...

Номер патента: 1544895

Опубликовано: 23.02.1990

Авторы: Бадеев, Балацкий, Исаев, Сошин

МПК: E02D 27/34

Метки: возведения, второго, грунтах, просадочности, сваи, типа

...образующей от 0,01 до 0,09до глубины, соответствующей положе нию нейтральной точки 3. После оЬра, зования полости 2 осуществляют за крепление грунта ее стенок 1,Затем устанавливают а полость 235сваю 5, отсыпают в зазор материал 6с низким сопротивлением сдвигу и погружают сваю 5 до проектной отметки40П р и м е р. Возводят составную забивную сваю длиной 22 м, состоящую иэ двух звеньев марки С 12-33С 11 2 Г Н и С 10-35 В, в грунтовых условиях второго типа по просадочности, пред 45 ставленных лесовидными суглинками с мощностью просадочной толщи 10,5 м. Уровень грунтовых аод находится на глубине 12,5 м. Проектная отметка огружения сваи 22 м, Уровень нейтпо50 ральной точки определения на глубине 10,5 м. Вначале бурят конусную скважинушнеками...

Номер патента: 1545948

Опубликовано: 23.02.1990

Автор: Фолкер

МПК: E02D 17/00, E02F 5/20

Метки: вертикальной, грунте, проходки, щели

...долбяк 4, Бегунковая тележка 1 0 подвешена с возможностью качания под пакетом 9 штампа с помощью четырех качающихся штанг 11 и соответствующих шаровых шарни 50 ров 12 качающихся щтанг, Качаюциеся штанги 11 устойчивы к давлению и растяжению, ус танонлены по углам станины и размещены н продольных плоскостях, /1 ля управления бегунконой тележкой 1 О напротив пакета 9 штампа в пределахтепеней снободь 1, заданных посредством к ачающейс я подвески н ниле штдн. 11, предусмотрен механизм управления с силовыми цилиндрами 13 и 14, состоящими из трех пар, который расположен между пакетом штампа 9 и бегунковой тележкой 10 и установлен через шаровые шарниры 15 на пакете штампа 9, а также на бегунковой тележке 10, Механизм управления и вся зона...

Номер патента: 1546561

Опубликовано: 28.02.1990

Авторы: Амарян, Бурдин, Кулак, Малышев, Миронов, Хрусталев

МПК: E02D 1/00

Метки: вращательным, грунта, испытания, пенетрацией, срезом

...динамометрического ключа 16 с рукояткой 17, храповиком 18 и упором 19, взаимодействующим посредством упругой пластинки 20 с деформометром 21. Штанговый захват 11 пос 22 взаимодействует с прорез зонда, рабочий наконечник к нен в виде конуса 24 с крРедуктор 5 имеет привод вращения в виде рукоятки 26 и штурвала 27 с подвешенным тарированным грузом 28, а также центрирующий ролик 29, обеспечивающий соосное положение зубчатой рейки в стойке,Устройство работает следующим образом.На предварительно подготовленную поверхность исследуемого грунта устанавливают устройство, фиксируя опорную раму 1 анкерующими приспособлениями 2. Устанавливают и фиксируют вилкои 22 штангово 10 го захвата 11 штангу 23 зонда с рабочим наконечником. Вращая рукояткой 26...

Номер патента: 1546562

Опубликовано: 28.02.1990

Авторы: Александров, Никитин, Овсиенко

МПК: E02D 1/00

Метки: грунта, несущей, способности

...систему 6. олненной с двумя на правляющих блопорной рамы 4 на можностью пово, барабан 11. Неспастной системы ы 4. Механизм 13сопряжения баКроме того, навключает нагрунный с блоком 3 вляющими блокакреплен канат 15 ин конец которого на колонне труб, опорну ные устройства 5 и измери На опорной раме 4, вып стойками, размещены два ка 7, а в верхней части о оси 8 установлены с воз рота рычаг 9 с грузом 10 подвижные блоки 12 поли размещены на оси 8 рам перемещения служит для рабана 11 с рычагом 9. грузочное приспособление зочный трос 14, сопряже колонны труб 1 и напра ми 7. На барабане 11 за полиспастной системы, од.соединен с опорной рамой 4, а другой - с барабаном 11. Нагрузочный трос 14.обоими концами закреплен на обойме 16, на оси...

Номер патента: 1546563

Опубликовано: 28.02.1990

Автор: Денисенко

МПК: E02D 1/04, G01N 3/00

Метки: грунтов, проб, уплотнения

...4 на поршень 3, а счетчик 17 ударов по заднему фронту импульса учитывает произведенный удар. Ударник 4, падая на поршень 3, производит уплотнение грунта, при котором поршень 3 оседает, а вслед за ним перемещается механизм 5 подъема ударника.Сигнал со счетчика 17 ударов поступает на первый вход компаратора 14, который сравняет число произведенных ударов (А) с заданным числом ударов (В). Когда А(В, импульс с одновибратора 43 через логический элемент И 41 и через логический элемент ИЛИ 34 запускает устройство в работу в режим опускания платформы и очередного удара. 20 25 30 35 40 45 50 Аналогичным образом производится уплотнение грунта заданной серией ударов с постоянной высотой сброса ударника 4 при опускании платформы 6.В момент,...

Номер патента: 1546564

Опубликовано: 28.02.1990

Авторы: Гусева, Юрданов

МПК: E02D 3/11

Метки: грунта, термического, укрепления

...температура, например, для устранения просадочных свойств грунта, составляюшая 300 - 400 С, не достигнет внешнего контура укрепляемого массива грунта 1. По мере нагревания грунта 1 через стенки 14 центральной скважины 2 в периферийные скважины 3 нагнетают воздух от компрессора 7, например, с избыточным давлением воздуха 0,005 - 0,01 МПа.Применение перфорированных трубопроводов обеспечивает равномерность распределения воздуха в укрепляемом массиве грунного комитетаМосуа, Ж тельскйй комб та, а кварц препятствует стоку тепла за внешний контур укрепляемого грунта, чем сокращается длительность процесса и непроизводительный расход тепла.Пример. На строительной площадке осуществляли термоукрепление грунта по предлагаемой технологий с радиусом...

Номер патента: 1546565

Опубликовано: 28.02.1990

Авторы: Березницкий, Климов, Рухов

МПК: E02D 29/00

Метки: возведения, подземного, сооружения

...с ножевой частью; на фиг. 2 - разработанный вокруг сооружения котлован; на фиг. 3 - сооружение в проектном положении; на фиг, 4 - готовое подземное сооружение.Возведение подземного сооружения осуществляют следующим образом.На земной поверхности изготавливают стены сооружения из монолитного или сборного железобетона с высотой Ь, равной высоте подземного помещения, и погружают его в грунт опускным способом. После этого вокруг стен сооружения 1 образуют котлован 2, обнажая стены сооружения 1, и производят его дальнейшее погружение в проектное положение. При достижении верхним торцом сооружения 1 дна котлована 2 выполняют перекрытие 3 и осуществляют обратную засыпку 4. До обратной засыпки может быть изготовлена коммуникационная шахта 5...

Номер патента: 1548340

Опубликовано: 07.03.1990

Авторы: Бойко, Лебеда, Мороченко, Попельнюк

МПК: E02D 1/00

Метки: анкерной, инвентарной, сваи, установки

...нагрузкой, 3 ил,е бы 1, после чего на забой опускают анкерную инвентарную сваю 2, затем обсадную трубу поднимают на высоту равную высоте сложенных упорных плит 3, которые после этого раскрывают, при этом на обсадную трубу 1 и анкер ную сваю 2 воздействуют вибрационной нагрузкой, В процессе подъема обсадной трубы и раскрытия упорных плит под влиянием вибровоздействия происходит интенсивное уплотнение грунта в нижней части анкерной сваи, обуславливаемое как вибровоздействием, так и массовыми силами вышележащих :слоев грунта, что обеспечивает надежное защемление анкера в основании,Ф Наличие обсадной трубы и подготовка основания вибрацией снижает дефор мационные свойства грунтов, что обес15 ч 83 ч 0 печивает надежную работу анкера...

Номер патента: 1548341

Опубликовано: 07.03.1990

Авторы: Гришко, Лушкарев, Шубс

МПК: E02D 1/00

Метки: ввода, кассет, пермутационных, скважины, стенки

...трехпозиционные распределитепи 45 с электрогидравлическим управлением в сливпую магистраль 59 насосной станции 56. По завершении цикла заполнения рабочей жип 55 костью мерной полости 48 мерного цилиндра 39 и соответствующих полостей 50 и 46 мультипликатора 40 датчик 41 конечного положения поршня выдает информацию в систему автоматикио наличии необходимой дозы рабочейжидкости в указанных полостях. Толькопосле этого гидросистема 37 порционного расхода готова к свершению рабо.чего цикла. Рабочий цикл гидросистемы 37 порционного расхода осуществляется следующим. образом, Рабочая жидкость от насосной станции 56 по трубопроводу 57 напорной магистрали через делитель 58 потока попадает в левый двух- линейный трехпозиционный...

Номер патента: 1548342

Опубликовано: 07.03.1990

Автор: Мигляченко

МПК: E02D 3/046

Метки: дорожно-строительных, уплотнения

...10 выполнен с пружиной 12, стержнем 13 и двумя опорными элементами, один из которых жестко соединен со стержнем 13, а другой - с пружиной 12. Стержень 13 пропущен внутри пружины 12. Уплотняющие органы 1 расположены таким образом, что образуют горизонтальные ряды, причем каждый последуюций ряд рабочих органов 1 в раме 9 смещен относительно 40 предыдущего на высоту уплотняемого слоя материала.Устройство работает следующим образом.Перед началом работы параллелограмма подвеска 3 опускается с помощью гидроцилиндра так что первый ряд рабочих органов 1 касается поверхности уплотняемого покрытия. После этого включают вибраторы 8 и перемещают базовую машину 2 вперед на рабочей передаче. При этом продолжают опускать параллелограммную...

Номер патента: 1548343

Опубликовано: 07.03.1990

Авторы: Беляев, Дружинин, Калабухов, Лисневский, Окунев, Русинов, Смирнов

МПК: E02D 7/10

Метки: молот, свайный

...в ,5 154834 но поршня-ударника 3 вверх последний в конце хода закрывает сливное окно 6 в гильзе 4. Слив из полости 7 прекращается, давление в ней повышается и поршень-ударник 3 вместе с ударной5 частью 1 начинает перемещаться вверх. Перекрытие поршнем-ударником 3 сливного окна вызывает резкое увеличение давления в полости 7 и гильзе 4 пере кидывается в верхнее положение и соединяет полость 7 каналом 11 с полостью 12, при этом в полости 7 устанавливается давление Рн.При подъеме гильзы 4 окно 5 соеди няет полость 8 со сливом. Поршень- ударник 3 начинает перемещаться вверх относительно ударной части - корпуса 1 до тех пор, пока не закроет сливное окно 5 в гильзе 4. Слив из полости 8 20 прекращается и поршень-ударник. 3 останавливается, В...
