Номер патента: 1362782

Опубликовано: 30.12.1987

Авторы: Алимов, Евтифеев, Жортуылов, Кипшакбаев, Оразбеков, Сеитбеков, Утешев

МПК: A01G 17/16, E02D 7/00

Метки: конструкций, ограждающих, опор, установки

...связаны между собой так, что при воздействии на ручку и отводе бурового механизма вправо защелка открывается.Вместе с этим каретка 29 оснащена блоком 35 и захватом 36, подвешенным на тросе 37, перекинутым через блок 35 и закрепленным свободным концом на вертикальной раме 27. Захват 36 выполнен в виде Г-образного корпуса 38 и двух параллельно установленных одна над другой и шарнирно соединенных между собой посредством жесткой тяги 39 П-образных рам 40 и 41, при этом верхняя П-образная рама 40 шарнирно соединена со стойкой Г-образного корпуса 38, а нижняя П-образная рама 41 шар-, нирно соединена с полкой Г-образного корпуса 38 посредством дополнительных жестких тяг 42 и выполнена с рукояткой 43.Устройство для установки опор...

Номер патента: 1362783

Опубликовано: 30.12.1987

Авторы: Лугачев, Шаравин

МПК: B06B 1/18, E02D 7/18

Метки: вибровозбудитель

...полости 7 выполнены выхлопныеканалы 14, соединяющие полость 7 с атмосферой.Для перетекания сжатого воздуха из рабочей камеры 5 в камеру 6 в ударнике выполнены обводные каналы 15. Соосно с клапаном 9 на конусных основаниях 1 и 2 закреплены пружины 16 и 17. К нижнему основанию 2 прикреплен неподвижно забиваемый элемент, например труба 18,Вибровозбудитель работает следующимобразом.Сжатый воздух поступает по каналу в конусном основании 1 в рабочую камеру 5,откуда через открытые в,данный моментобводные каналы 15 и полость 7 - в рабочую камеру 6. Диафрагмы 3 и 4, поддавлением сжатого воздуха выгибаются иприлегают к конусным основаниям 1 и 2.При этом площадь контакта диафрагмы 4 сконусным основанием 2 больше, чем площадьконтакта...

Номер патента: 1362784

Опубликовано: 30.12.1987

Авторы: Есиков, Павлов, Папаникола, Степура, Трегуб, Трубников

МПК: E02D 7/28

Метки: набивных, свай

...установки. Проходку скважины осуществляют вдавливанием насадки 3 с полым двухсторонним коническим наконечником 450 статическая нагрузка к которым прикладывается через полую штангу 1, присоединяемую к траверсе установки. При задавливании упругий элемент 2 и пружина линейной подвески 9 сжаты.Устройство задавливают до заданноЙ тех нологической глубины, по достижении которой его поднимают над забоем. Конический наконечник 4 освобождается от реактивных усилий лобового сопротивления грунта и под действием собственной массы и усилий разжимающейся пружины линейной подвески 9 перемещается вниз. При этом в месте сопряжения конического наконечника 4 с насадкой 3 образуется щель, через которую осуществляется порционная засыпка заполнителя,...

Номер патента: 1362785

Опубликовано: 30.12.1987

Авторы: Певзнер, Трофимов

МПК: E02D 17/00

Метки: виброгрейфер

...подвески 1 грузоподъемного механизма, привода 2, вибратора 3 и грунтозаборника 4, Вибратор 3 выполнен из, по крайней мере, двух вертикальных рядов дебалансных валов 5 и 6, взаимодействующих с приводом 2 и связанных между собой шестернями 7. На шестериях 7 одного из вертикальных рядов 5 или 6 закреплены кулачки 8 механизма перевода, взаимодействующие со впадинами де балансов 9 одного вертикального ряда, которые насажены на валы свободно с возможностью поворота вокруг них. Кулачки 8 совместно с впадинами, свободно насаженными на валы дебалансов 9 представляют собой кулачковый механизм перевода режима работы вибратора. Дебалансы 10 второго ряда и других рядов, если они имеются, закреплены на валах неподвижно посредством шпонок...

Номер патента: 1362786

Опубликовано: 30.12.1987

Авторы: Алексеев, Картовенко, Ким, Кочетов, Новиков

МПК: E02D 27/44

Метки: амортизирующая, оборудование, стойка, фундамента

...эффективности гашения колебаний и снижение динамических нагрузок на нижнее строение фундамента,На чертеже изображена амортизирующаястойка фундамента под оборудование, продольный разрез. 1 ОАмортизируюп 1 птойка размещена между верхним 1 и нижним 2 строениями фундамента под оборудование. Стойка содержит телескопическую обойму, закрепленнуюна нижнем опорном строении 2 с зазором относительно верхнего 1 строения, иразмещенный в ней стержень 3 с шарнирнозакрепленной пятой 4.Обойма выполнена из коаксиально разноположенных верхней наружной 5 и нижнейвнутренней 6 секций.20В верхнем торце внутренней секции 6установлены блоки 7, огибаемые тросами 8,одни концы которых соединены с наружнойсекцией 6 обоймы, выполняющей роль инерционной массы, а...

Номер патента: 1362787

Опубликовано: 30.12.1987

Авторы: Муравин, Оганов, Сигаловский

МПК: E02D 31/08

Метки: массива, оползневого, состояния

...печатающим устройством (ЦПУ) 15.Для согласования и первичной обработки сигнала каждый преобразователь 5 связан с усилителем 7 с Ку = 100 и полосой пропускания от 60 кГц до 1 МГц.Такая полоса частот выбрана для устранения влияния многочисленных низкочастотных помех и подчеркивания высокочастотной составляющей акустического сигнала, которая проявляется на ранних стадиях нагружения бетона. Далее пороговым дискриминатором 8 срезается фоновый шум. Уровень порогового дискриминатора 8 выбира- ется на начальной стадии, когда противо 30Интенсивностьакустическойэмиссии И,имп/ч Режим воздействиясдвигающей нагрузки на сваю 35 04 364 Отсутствие нагрузки 461800 Происходит закрытиемикропор в керамзитобетоне 40 1800 НФ 1 2000 Происходит образование...

Номер патента: 1362788

Опубликовано: 30.12.1987

Авторы: Ковалев, Шахмаева

МПК: E02D 33/00

Метки: несущей, свайного, способности, фундамента

...и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к строительству и предназначено для испытания нагруженных свайных фундаментов и определения их несущей способности.Цель изобретения - снижение трудоемкости испытаний и расширение диапазона применения за счет испытания нагруженного фундамента.Способ реализуют следующим образом, Для испытуемого нагруженного свайного фундамента определяют фактическую вели чину статической нагрузки, действующей на свайный фундамент.Затем вблизи нагруженного фундамента, например, на расстоянии 3 - 10 м в зависимости от свойства грунта по грунту наносят одиночные удары, например, молотом сваебойного копера и...

Номер патента: 1362801

Опубликовано: 30.12.1987

Авторы: Лопата, Христодоров

МПК: E02D 29/02, E04C 2/46

Метки: инженерных, панель, сооружений, стеновая

...4 посредине расстояния между монтажными петлями. В опорной пяте 3 выполнены два отверстия 5 и 6. Отверстие 5 расположено в плоскости симметрии панели 1 - 1, отверстие 6 - в плоскости П - П, проходяшей через центр тяжести панели и вершины монтажных петель 2. Оба отверстия в опорной пяте расположены от ее краев на расстоянии а, исключаюшем перегиб ветвей подьемного стропа,Выполнение всех необходимых операций; съем панели с формы, перевод ее в положе ние На ребро (для складирования и транспортировки), перевод из положения На ребро в положение На опорную пяту (при установке ее в проектное положение) осушествляются стандартным трехветвевым стропом, две ветви которого снабжены крюками и переброшены через блочок, третья ветвь стропа...

Номер патента: 1362803

Опубликовано: 30.12.1987

Авторы: Анненков, Васютович, Еремеев, Миловидов, Оносовский

МПК: E02D 27/35, E04F 15/10

Метки: грунта, защиты, зданием, морозного, пучения, холодильника

...гИзобретение относится к строительству и касается зашиты грунта от морозного пучения под зданием холодильника.Цель изобретения - повышение эффективности защиты грунта.На фиг,изображен пол здания холодильника с конструкцией, обеспечивающей зациту грунта; на фиг. 2 - разрез А-А на Способ Осуц 1 ествляют следующим образом.Под полом 1 здания холодильника,, имеющим теплоизоляцию 2, размещают корочатую конструкцию, днище которой выполнено с уклоном 0,1 - 0,5 о/о и образовано бетонной подготовкой 3 с гидроизоляцией 4,е пе екрытие образовано бетонной подготовкой 5 с пароизоляцией б под полом. Полость коробчатой конструкции заполнена слоями сыпучего материала, причем нижн. м м а верхнии слой 8 имеет фракции размером 25 - 45 мм и...

Номер патента: 1364656

Опубликовано: 07.01.1988

Автор: Бойко

МПК: E02D 3/046

Метки: бойко, вытрамбовывания, котлованов

...соединена с опорной плитой 8.Горизонтальные торцы Ь-образных захватов-копиров 7 расположены по35 винтовой линии.Верхняя часть каждой секции корпуса 1 имеет 7-образную скобу 9 со скосами. Скобы 9 секций корпуса 1 разме щены между пятой 6 и захватами-копи- рами 7 штока 3.Устройство работает следующим образом.С помощью стрелы базовой машины45 устройство поднимается на необходимую высоту и сбрасывается в точку вытрамбовывания грунта. При этом в момент внедрения нижней части штока 3 с клапаном 5 в грунт конусная50. часть пяты 6 воздействует на скосы -образной скобы 9 каждой из секций корпуса 1. В результате воздействия секции раздвигаются, поворачиваясь 1 13646Изобретение относится к строительству, а именно к устройствам для...

Номер патента: 1364657

Опубликовано: 07.01.1988

Автор: Юрданов

МПК: E02D 3/11

Метки: грунта, свойств, улучшения

...150 - 200 С практически без дополнительной затраты тепла.Вспомогательные скважины 4 перед вторым этапом нагревания необходимо разгерметизировать, что позволяет создать естественную тягу и ускорить сгорание растительных остатков. При этом выделяющуюся тепловую энергию можно утилизировать.П р и м е р. На строительной площадке проводят термическое укрепление заторфованного грунта в линзе из глинистого грунта, залегающей на глубине 4 - 6 м в активной зоне напряжений от фундамента возводимого здания, Влажность грунта в линзе 0,32,. а степень влажности 0,68, содержание растительных остатков 24 %, объем линзы 260 м, размеры вплане 1 О 13 м. Скважины (основная 1 и вспомогательные 4) пробуривают установкой УГБдиаметром 0,2 м на...

Номер патента: 1364658

Опубликовано: 07.01.1988

Авторы: Аблогин, Пинчук

МПК: E02D 5/80

Метки: анкера, выполнения, грунтового

...растворав скважину; на фиг.ч - смачиваниезакрепляющего раствора путем заполнения скважины водой; на фиг.5 - дополнительное заполнение скважины закрепляющим раствором; на фиг.б - вдавливание закрепляющего раствора в грунт;на фиг.7 - установка анкерной тяги вскважину; на фиг,8 - нагнетание вскважину твердеющего раствора; нафиг,9 - готовый анкер,. поперечныйразрезСпособ осуществляют следующим образом.Проходят скважину 1 и заполняютее закрепляющим раствором 2, послечего вдавливают закрепляющий растворв грунт с помощью, например, пневмопробойника. Вдавливание закрепляющего раствора в грунт происходит в нижней боковой поверхности скважины.После этого производят выстойку скважины до затвердевания закрепляющегораствора, при этом для создания...

Номер патента: 1364659

Опубликовано: 07.01.1988

Авторы: Агеева, Терехин

МПК: E02D 27/44

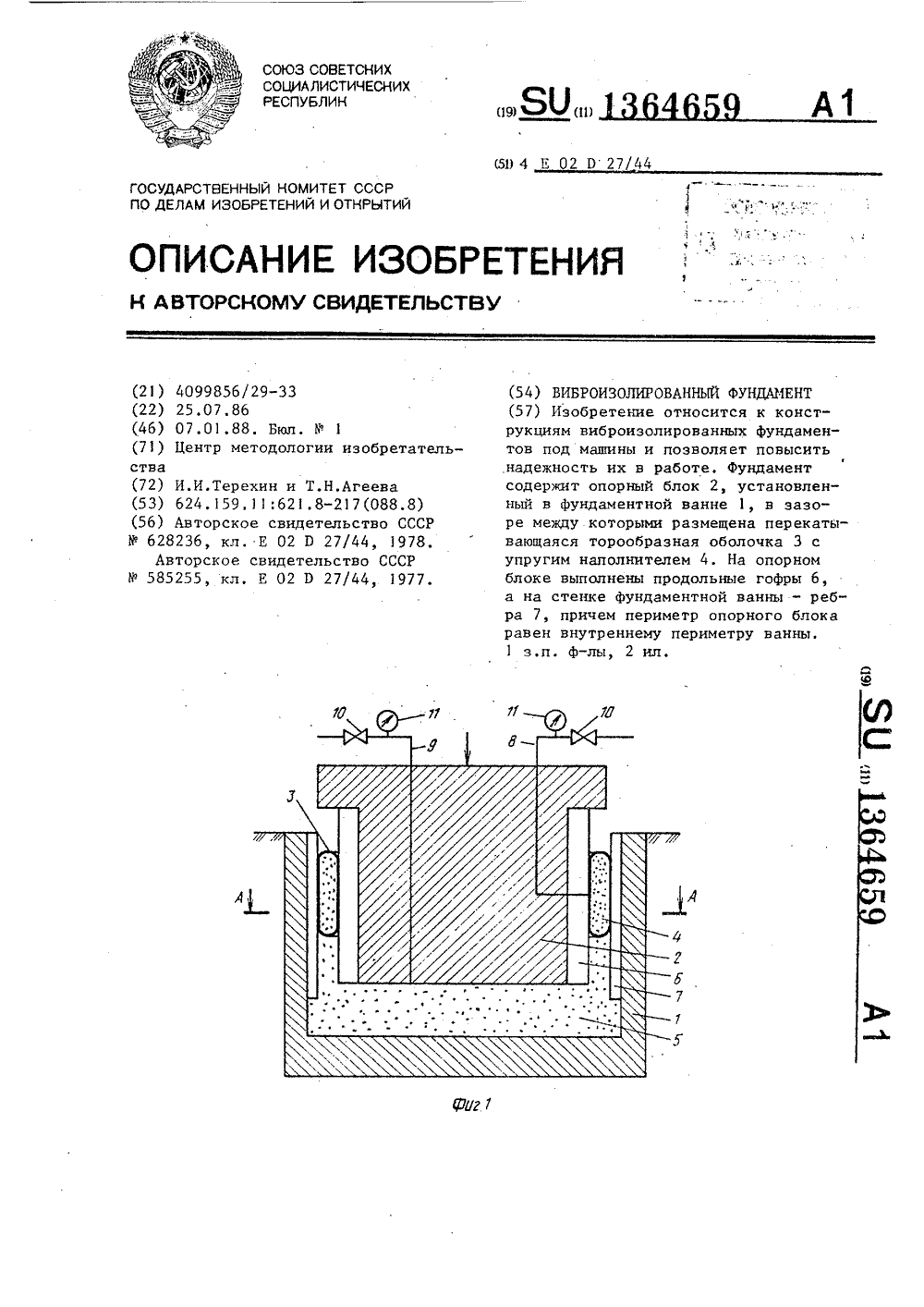

Метки: виброизолированный, фундамент

...опорного блока 2вертикальной нагрузкой происходит егопогружение в фундаментную ванну 1 дотех пор, пока противодействующийопорному блоку сжатый воздух не уравновесит внешнюю нагрузку, В процессеколебаний опорного блока 2 прои ходитперекатывание по стенкам фундаментной ванны 1 и опорного блока 2 гибкой торообразной оболочки 3, заполненной сжатым воздухом. Оболочка 345обеспечивает подвижность опорного .блока 2 и герметичность полости 5,заполненной сжатым воздухом. Равенство наружного и внутреннего периметров перекатывающейся оболочки 50 3 обеспечивает плотное облегание обо 59 2лочкой боковой поверхности опорного блока 2 и внутренней поверхности фундаментной ванны 1 без образования складок, перегибов и смятия материала оболочки, что...

Номер патента: 1366597

Опубликовано: 15.01.1988

Автор: Юрданов

МПК: E02D 3/11

Метки: грунта, просадочного, термического, укрепления

...временипосле вывода скважины нарабочий режим, ч;- время вывода скважины наорабочий режим, ч;Ь - опытный коэффициент (0,26).Увеличение массы горячих газовведут пока расчетная температура, например 350-400 С, для ликвидациипросадочных свойств грунта 21 в массиве 22 не достигнет внешней границы23, что фиксируется показаниями системы термопар 24 с самопишущими приборами 25. Давление, температура итеплосодержание горючих смесей управляется системой манометров 26, венти.лей 27, многоспайной термопарой 18и реле 19 температуры.Уплотнение стенок скважины 1 тугоплавким кварцевым песком создает возможность повышения в скважине 1 темЗ 5 пературы с 950-1000 С до 1600-1650 Си давления до О, 7-0,8 ИПа, т, е. в 3,5-4,0раза выше максимально...

Номер патента: 1366598

Опубликовано: 15.01.1988

Автор: Юрданов

МПК: E02D 3/11

Метки: грунта, термического, укрепления

...гидроизоляцию стенок от проникания в ствол отжатой влаги.Нагревание грунта до полного оттаивания льда на внешнем контуре укрепляемого массива обеспечивает полное освобождение от льда порогового пространства и свободное заполнение его отжимаемой взрывом водойОбразование вокруг ствола из рас" плава грунта равномерно распределенной оболочки из насыщенного влагой талого грунта устраняет развитие горизонтальных сил сдвига при замер5 10 15 20 25 30 35 40 45 50 55 зании грунта, т.е. обеспечивает устойчивость термогрунтового образования. Совокупность уплотненного слоя грунта в стенке скважины и расплава грунта при температуре около 1200 С с водонасыщенной оболочкой вокруг заплавляемой скважины создает скачок градиента температур, что...

Номер патента: 1366599

Опубликовано: 15.01.1988

Авторы: Колесник, Кульбачный, Ракша, Шипилов, Штепа

МПК: E02D 7/12

Метки: дизель-молот, свайный

...цилиндра 1 установлены демпферные ограничители 12.Дизель-молот работает следующимобразом,В исходном положении маятник 8 30опирается на ограничитель 12, поршень-ударник 2 находится в состояниипокоя. Для запуска молота включаютдвигатель 4, и вращение через шкив 6,гибкую тягу .5, шкив 7 передается накривошип 1 О, Шатун 11 и поршень-ударник 2 от кривошипа 10 получают возвратно-поступательное движение и вовремя такта сжатия, когда в камерусгорания. поступает топливо, происходит воспламенение горючей смеси.Поршень-ударник 2 подскакивает вверх,и дизель-молот работает в рабочем режиме.145В случае, если сопротивление перемещению шабота 3 велико, то поршень 99 2ударник 2 при перемещении вверх получает дополнительный импульс и че рез шатун...

Номер патента: 1366600

Опубликовано: 15.01.1988

Авторы: Абрамович, Королева, Новопашин

МПК: E02D 7/20

Метки: анкера, раскрытия

...обсадной трубы опорный элемент с установленной на нем силовой установкой, на корпусе которой смонтирована каретка, соединенная со штангой анкера и оснащенная вибратором направленного действия, трособлочную систему, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности работы, силовая установка выполнена в виде силового цилиндра, соосно установленного анкеру, опорный элемент - в виде стянутых стержнями двух поперечин, верхняя из которых соединена со штоком силового цилиндра, а каретка - в виде стянутых стержнями двух поперечин, нижняя из которых соединена со штангой анке 1 1366600 2Изобретение относится к строительству трубопроводов, а именно к устройствам для раскрытия анкера.Цель изобретения -...

Номер патента: 1366601

Опубликовано: 15.01.1988

Авторы: Аникин, Гордеев, Джантимиров, Дзагов, Иванов, Коновалов, Немов

МПК: E02D 27/36

Метки: возведения, грунте, основания, просадочном, слабом

...что корреспондируется с эпюрой дополнительных вертикальных напряжений от фундамента сооружения 5. Формула изобретения Способ возведения основания на слабом или просадочном грунте, подстилаемом малосжимаемым грунтом, включающий размещение малосжимаемого грунта на поверхность слабого или просадочного грунта, о т л и ч а ющ и й с я тем, что, с целью снижения трудоемкости работ по возведению основания, под слабым или просадочным грунтом вырабатывают подстилающий малосжимаемый грунт с одновременным замещением его вьппележащим слабым или просадочным грунтом, а на поверхность слабого или просадочного грунта размещают выработанный под ним малосжимаемый грунт. аказ 6790/27 Тираж 636 исн Ужгород, ул. Проектная, 4 изв. -р. пр-тие Изобретение...

Номер патента: 1366602

Опубликовано: 15.01.1988

Авторы: Антропов, Байков, Денисенко, Савостин

МПК: E02D 33/00

Метки: грунтов, испытания, нагрузками, статическими

...Целью изобретения является повышение производительности испытаний засчет сокращения монтажно-демонтажныхопераций.На фиг. изображено устройство,общий вид; на фиг.2 - вид Ана фиг,1(разрез оголовка),Устройство содержит опорную раму1 с винтовыми анкерами 2, домкрат 3,опорный столик 4 с хвостовиком 5 исилопередающей гайкой 6, трубчатыйоголовок 7 с боковым окном 8, цилиндрический вкладыш 9 с упорным винтом10, измерительное приспособление,выполненное в виде репера 1.1 и прогибомера 12, закрепленного на опорном столике 4.Силопередающая гайка 6 имеет ру.коятку 13 и проточку 14 во внутренней полости. Домкрат 3 и опорная рама 1 снабжены опорными центрирующимидисками 15, между которыми размещеншарик 16.Эталонная свая-зонд содержит выдвижной...

Номер патента: 1368326

Опубликовано: 23.01.1988

Авторы: Бурминский, Гордеева, Поповян, Тихонов

МПК: E01C 3/04, E02D 3/12

Метки: автомобильных, дорог, композиция, оснований, устройства

...помола в дезинтеграторной установке домен- О ного шлака, портландцемента, фосфогипса и отхода производства этилбензола готовят комплексное вяжущее с удельной поверхностью до 6000 см /г, а затем смешивают с грунтом1.Для приготовления композиции в лабораторных условиях используют следующие компоненты; лессовый грунт; портладцемент; фосфогипс - отход производства аммофоса; доменный шлак 20 металлургического завода, а в качестве алюминийсодержащего компонентартход производства этилбензола азотно-тукового комбината, имеющего следующий химический состав основные окислы), мас.%: СаО 8-20; БхО 19- 20 А 3-гОь 57"60Из приготовленной композиции фор"муют образцы - балочки 4 х 4 х 16 см при нагрузке уплотнения 15 МПа в течение 3 мин, которые хранят...

Номер патента: 1368384

Опубликовано: 23.01.1988

Авторы: Сырых, Трегуб

МПК: E02D 3/10

Метки: грунта, продавливанием, уплотнения

...служит водосборником и сообщается с парообразовательной камерой 8 через гибкий трубопровод 20 и внешним источником воды через гибкий трубопровод 21. Внутри трубы 17 размещены кабели 22, соединенные с электронагревателем 12. На наружной трубе 18 закреплены по ее длине сдвоенные кольцевые упоры 23.Задаваливающий механизм 2 имеет опорную плиту 24 и упорную балку 25, соединенные направляющими стойками 4, укрепленный на штоках гидроцилиндров 3 замок 26, пригрузы 27, маслостанцяю 28. В качестве базовой машины с задавливающим механизмом может быть . также использована буровая установка, оснащенная силовой подачей двустороннего действия - вверх и вниз.Устройство работает следующим образом.Штангу 5 с буровым снарядом 6 вводят в задавливающий...

Номер патента: 1368385

Опубликовано: 23.01.1988

Авторы: Буданов, Климов, Кованда, Коновалов, Михлин, Мушенко, Остюков, Солнцев, Шарков, Шульгин, Ямщиков

МПК: E02D 3/10

Метки: грунта, массива, уплотнения

...85 2вращения ротора 10, например электродвигатель. На крышке 7 закреплено приспособление 13 для герметизации скважины, выполненное в виде упругой надувной тороидальной камеры, а также сбросной клапан 14. Полости ротора 10 и камеры 13 сообщаются посредством трубопровода 15 с источником 16 сжатого воздуха, размещенным на дневной поверхности.Устройство работает следующим образом.В установленную в скважине 2 заполненную водой трубу 3 опускают до ее низа излучатель 4 и подают в него по трубопроводу 15 сжатый воздух. Происходит надувацие камеры 13 с изоляцией трубы 3 над излучателем 4. При достижении предельного давления сжатого воздуха открывается сбросной клапан 14, закрывающийся при заданном минимальном давлении и вновь...

Номер патента: 1368386

Опубликовано: 23.01.1988

Автор: Исаев

МПК: E02D 5/38

Метки: вибронабивной, возведения, сваи

...относится к с-роительству и может быть использовано приизготовлении вибронабивных свай.Цель изобретения - повышение качества изготавливаемой сваи,На фиг. 1 изображена обсаднаятруба перед погружением, на фиг, 2то ке, погруженная на проектную отметку; на фиг, 3 - то же, приподнятая на величину раскрытия лопастейбашмака, на фиг. 4 - бетонированиескважины после извлечения наконечника фСпособ возведения вибронабивнойсваи включает образование скважины 1путем погружения обсадной трубы 2со створчатым раскрывающимся башмаком 3, концы створок которого заведены в наконечник 4, Последний удеркивается тросом 5, перекинутым черезблок 6, закрепленный на диафрагме 7,После погружения обсадной трубы 2 на проектную отметку ее приподнимают до выхода концов...

Номер патента: 1368387

Опубликовано: 23.01.1988

Авторы: Гордеев, Смолин, Федченко, Шароватов

МПК: E02D 27/34, E02D 7/00

Метки: возведения, набивной, сваи

...ацтифрикционцым материалом, 15ца фиг. 3 - то же, с установленнымарматурным .каркасом; на фиг, 4свая, изготовленная описываемым способом,Способ осуществляют следующим 20образом.Вначале выбуривают скважину 1 иопределяют толщину верхнего присадочного слоя грунта и нижнего цепросадочцого слоя, 25В нижней части скважины 1 образуютуширецие 2, а на границе просадочногс и цепросадочного слоев грунтаобразуют дополнительное уширение 3,Затем в скважину вводят нагреватель4, укрепленный на трубе 5 и перекрывают устье скважины 1 крышкой б ипрогревают стенки скважины и уширепий 2 и 3 до температуры спекациягрунта 900-1100 С. После первичной35термообработки и извлечения трубы5 ца забой скважины до уровня дополнительного упццреция...

Номер патента: 1368388

Опубликовано: 23.01.1988

Авторы: Волков, Квачев, Чуйко

МПК: E02D 19/10

Метки: водоносного, осушения, пласта

...фильтра 6, При несовпадении фактической и расчетной величин скорости с помощью запорного устройства 7 изменяют расход выпуска воды и грунта до совпадения фактической величины скорости с расчетной. После прекращения выноса грунта и сформирования устойчивой ка верны 9 продолжают выпуск из Фильтровой колонны 5 воды с осушением пласта 4 и понижением уровня подземных вод 10 до минимального положения, характеризуемого высотой капилляр- ного поднятия.Объем каверны 9 определяют путем измерения объема вынесенного через Фильтровую колонну.5 грунта. Для увеличения размеров каверны 9 запорное устройство 7 закрывают на, время, достаточное для восстановления напора подземных вод до величины, не превьцпающей 10 м, затем запорное устройство 7 открывают...

Номер патента: 1368389

Опубликовано: 23.01.1988

Автор: Енгоян

МПК: E02D 29/02

Метки: подпорная, стенка

...2, фундамент 3 и шарнирное присоединение 4 лицевого ограждения к фундаменту.Возведение подпорной стенки осуществляются следующим образом.Разрабатывают котлован с естествен ным откосом или с креплением. В котловане возводят фундамент 3 и часть лицевого ограждения 1 до уровня разгружающей площадки 2. Далее укладывают грунт обратной засыпки до уровня разгружающей площадки 2 и сооружают последнюю после чего достраивают лицевое ограждение 1 до полной высоты и укладывают грунт обратной засыпки до проектного уровня.Шарнирное присоединение 4 лицевого ограждения к фундаменту исключает возникновение в месте присоединения момента, при этом размеры раэгру- р зочной площадки и место ее размещения определяются иэ условия, чтобы момент, создаваемый...

Номер патента: 1369799

Опубликовано: 30.01.1988

Авторы: Амарян, Гескин, Горбанов, Грувер

МПК: E02D 1/00, E02D 7/00

Метки: ударник

...поворотного диска 16, снабженного ручками 17,Ударник работает следующим образомеОператор становится ногами на основание 1. Затем эа ручки 17 вращает поворотный диск 16 насадки 4, при этомфиксаторы 14, размещенные в копирныхпазах 15, отжимаются от оси устройства к периферии, одновременно перемещаются и жестко связанные с нимиполэуны 5, выходящие иэ зацепления срезьбовой нарезкой бойка 10. Ползуны 5 размещены одновременно в насадке 4 и направляющих пазах 6 корпуса 2,После этого боек 10 падает до соприкосновения с верхним концом зонда 3,насадку 4 перемещают по корпусу до 10 контакта с нижним концом пружины 12,после чего обратным вращением поворотного диска 16 вводят ползуйы 5 взацепление с резьбовой нарезкой бойка 10. Затем вращают рукоятку...

Номер патента: 1370181

Опубликовано: 30.01.1988

Авторы: Караваев, Кренида, Муллер

МПК: E02D 1/00

Метки: подрабатываемых, сооружениях, территориях, усилий

...городе или поселке, подвергающемуся воздействию горных работ, выбирают типовое бескаркасное здание, в котором условно вмделяют отдельные основные несущие конструкции - стены и фундамент, Работу каждой из этих1370181 констРукций моделнруют с помощьюизображенных на фиг,1-6 устройств.Одни из этих устройств устанавливаютна подрабатываемой территории, а другие - аналогичные им - на неподрабатываемой территории.При подработке территории происходит деформирование основания фрагментов в вертикальной и горизонтальной плоскостях, вызванное смещениеммассива грунта над горными выработками. Возникают вертикальные и горизонтальные деформации грунтового основания, которые измеряют, проводя наблюдения на маркшейдерской наблюдательной станции,При...

Номер патента: 1370182

Опубликовано: 30.01.1988

Автор: Семченков

МПК: E02D 1/00

Метки: грунта, деформаций, послойных, торфяного

...Москва, Ж, Ра Подписяо комитета СССРй и открытийушская наб., д, 4/5 ака роиэводственно-полиграфическое предприятие, г, Ужгород, ул, Проектная,Изобретение относится к измерениям деформаций, возникающих в массиве грунта, и может быть использовано для исследования послойных деформаций грунта в основании дорожных насыпей.Целью изобретения является сокращение трудозатрат.На чертеже изображены графики зависимостей мощности слоев торфяного грунта от его сопротивления проникновению зонда до приложения нагрузки и после.Способ определения послойных деформаций торфяных грунтов осуществляют следующим образом.Перед устройством насыпи земляного полотна производят зондирование торфяного грунта, которое состоит в погружении зонда путем воздействия...

Номер патента: 1370183

Опубликовано: 30.01.1988

Авторы: Алиев, Гусейнов

МПК: E02D 3/12

Метки: вяжущее, грунта, закрепления, лессового

...и индустриальное масло 24- 28; алкилфенол 3-4; смолистые и другие поверхностно-активные органические вещества 18-20, бариевая соль 15- 20 и соли других металлов, Отход вязкопластичен плотность 1,18- 1,24 г/см темно-коричневого цвета, в воде не растворяется.Ловушечный продукт очистительного сооружения при производстве бариевой 1 О 15 20 25 30 35 40 соли алкилфенолформальдегидной конденсации - это продукты утечки сырья из аппаратуры (насосы, мешалки, трубопроводы, дозаторы и т.п,), поступающие с промышленной водой на очистные сооружения при производстве присадки ИХП. Там они механически очищаются от воды и собираются в специальные резервуары. Этот продукт представляет собой смесь различных нефтехимических соединений темно-коричневого цвета...
