E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 2001993

Опубликовано: 30.10.1993

Автор: Головачев

МПК: E02D 5/24, E02D 5/30

Метки: микросвая

...по сравнению с уплотнением, что и ведет к повышению удельного лобового сопротивлениягрунта.Придание сечению сваи вытянутой,например прямоугольной формы выгодно потому, что при этом уменьшается эффективный размер ширины сечения сваи,что ведет к росту удельного лобового сопро 15 тивления грунта под ее нижним концом,приобретающим форму полосы, В связи сэтим целесообразно выполнение поперечного сечения сваи минимально возможнойоо 1 рины по условиям технологии иэготовле 20 ния или погружения сваи. Прямоугольная(вытянутая) форма поперечного сечения.,ваи способствует также повышению бокового сопротивления грунта по поверхностиствола сваи, поскольку при одинаковой площади поперечного сечения периметр прямоугольника или овала больше...

Номер патента: 2001994

Опубликовано: 30.10.1993

Авторы: Афиногенов, Чанышев

МПК: E02D 13/10, E02D 7/10

Метки: буферное, забивки, свай

...агентом низкой сжимаемости (минеральным маслом) компенсационной камеры, образуемой полостью 7 с пружиной 10, и каналов 15,16 с кольцевым объемом вокруг иглы 17, При нанесении удара ударником 20 по верхнему торцу ударного поршня 8 он начинает смещаться вниз и происходит переток рабочего агента из компенсационной камеры по узкому каналу 16 через кольцевой зазор, образуемый иглой 17 вентиля точной регулировки в горизонтальном канале Г-образного канала 15, и далее на поршень 11, разделяющий компенсационную и коллекторную камеры. который также начнет смещаться вниз, сжимая рабочий агент, находящийся в коллекторной камере до тех пор, пока давления в обеих камерах на станут одинаковыми, Таким образом. сила давления на сваю будет...

Номер патента: 2001995

Опубликовано: 30.10.1993

Авторы: Голдобин, Ермолаев, Кувшинов, Русин

МПК: E02D 7/10

Метки: гидравлическое, забивания, свай

...полость управляюще о циличдра соединена со сливной магистралью через предоран тельный клапан 31, 20019955 10 15 20 25 30 35 40 45 50 Автоматическое изменение энергии удара осуществляется за счет того, что полость управляющего цилиндра 14 соединена с напорной магистралью через клапан 32 разрешенного хода, который установлен в шаботной секции корпуса с воэможностью взаимодействия с шаботом или другой подвижной деталью устройства, а предохранительный клапан 31 запараллелен дросселем 33, Для регулирования энергии удара оператором имеется система управления энергией удара, состоящая из гидравлического коммутирующего устройства 34, соединяющего напорную 10 или сливную 13 магистрали через дроссель 33 с полостью управляющего цилиндра 14,Режим...

Номер патента: 2001996

Опубликовано: 30.10.1993

Автор: Арнаутов

МПК: E02D 23/00

Метки: придонных, работ

...разрез); на фиг.2 - то же, при опускании днища под грузом или при затоплении; на фиг,З - монтаж устройства жестким соединением над местом работ,Устройство содержит бортовое, положительной плавучести кольцо 1 (фиг,1,2), к которому герметичным эластичным материалом 2 соединены друг за другом рабочие кольца 3, нижнее из них выполнено снизу заостренным и снабжено дном 4 для размещения на нем необходимого оборудования, например, буровой установки, дренажного клапана, насоса и др, (не показано) или балластных загрузочных колец (не показано).Дно 4 может иметь съемный люк, а нижние кольцаиллюминаторы наблюдения. Для долговременного использования устройства цилиндрические кольца 3 выполняются максимально возможной при монтаже длины и...

Номер патента: 2001997

Опубликовано: 30.10.1993

Автор: Каширский

МПК: E02D 33/00

Метки: инвентарная, свая

...позволяет устанавливать нагружающее устройство вне скважины, т,е. использовать гидропривод небольшого размера,На фиг,1 изображена инвентарная свая с упорной системой, общий вид; на фиг.2 - разрез рабочего органа инвентарной сваи.Инвентарная свая включает нагружающее приспособление 1, колонну 2, рабочий орган 3, Анкеровка инвентарной сваи осуществляется с помощью упорной системы, содержащей упорную балку 4 и анкеры 5 (фиг.1). Рабочий орган инвентарной сваи (фиг,2) содержит сердечник 6, втулку 7, упор 8, муфту 9, кольцевой выступ 10 сердечника 6, кольцевую вставку 11. резьбовой хвостовик 12, кольцевую вставку 13, наконечник 14, шпоночные канавки 15 и фиксаторы б,Работа инвенторной сваи заключается в следующем,Сначала вращением...

Номер патента: 2002046

Опубликовано: 30.10.1993

Авторы: Зимин, Кислицын

МПК: E02D 19/18, E21B 43/28

Метки: водоносных, завесы, пластах, противофильтрационной, создания

...в горизонтальной округлой полости, образуемой одновременно с погружением аэрационной трубы, благодаря эффекту псевдоожижения окружающих пород, при этом режим нагнетания воздуха прерывистый для создания условий осаждения кальматирующих частиц.В результате подземной аэрации гидрокарбонат закисного железа окисляется в гидроксид трехвалентного железа,Отложения гелеподобного гидроксида железа, заполняя поры и трещины в водопроводящих породах, снижают водоприток. При кислотности вод с показателями рН равными 8 и более основной формы является гидрат окиси железа. При увеличении кислотности увеличивается доля других форм и даже свободных ионов железа, Нагрузку нагнетания следует принимать, поддерживая расход воздуха до 10 м на 1 м расхода...

Номер патента: 2002890

Опубликовано: 15.11.1993

Автор: Амарян

МПК: E02D 1/00

Метки: грунтов, испытания

...виде породоразрувающбго.зом;,,инструмента, размещенного в колонне об- Восле предварительной проходки лидисэдныхтруб. : . рующей скважины глубиной около 1,5 м вУстройствододержитколоннуобсэдных 35 нвв ощскэют две обсадные трубы 1 с ниптруб 1, состоящих из Секций, соединенных. пелем 2 и через пару резьбовых втулок 23, между собой ниппелями 2, оснащенными 24 исполнительный орган 17, выполненный штампами 3, установленными герметично в аиде породорэзрувающего инструмента через упругий элемент 4. Нзаерхнвм нэпе со енеком 19 и накопителем 20 и с поле имеются направляющие пазы 5, э нз тор мощьа буровой. установки осуществляют це нижнего ниппеля - башмак 6. Сменныйбурение,в щюцвссв которого подвеска 21, исполнительный орган 7 имеет наконечник,...

Номер патента: 2002891

Опубликовано: 15.11.1993

Авторы: Борткевич, Урунич

МПК: E02D 1/00, G01N 3/32

Метки: грунтов, несвязанных, образцов, уплотнения

...колебание при помощи вибратора 4. Вращающий момент от электродвигателя 5 передается ведущему дебалансу 6 через эластичную муфту 7, а также ведомому дебалансу 8 при помощи пары шестерен 9, имеющих равное число зубьев,Сверху на образец грунта, помещенного в контейнере 1, устанавливают пригруз, собранный в корпусе 10, который состоит из пригрузочного поршня 11 со свободно расположенными на нем дисками 12, имеющими центральное отверстие каждый. Шток 13 пригруэочного поршня 11 входит в полый шток муфты 14 одностороннего хода и закреплен на нем при помощи эаплечика 15 и прижимной шайбы 16.Муфта 14 позволяет штоку 13 пригрузочного поршня 11 перемещаться только вниз, так как шарики 17 муфты 14 поджаты к корпусу конусного кольца 18 пружиной 19...

Номер патента: 2002892

Опубликовано: 15.11.1993

Авторы: Караваев, Крысин, Минаева, Скороходова, Чуприна

МПК: C09K 17/00, E02D 3/12

Метки: грунтового, котлована-отстойника, противофильтрационного, состав, экрана

...текучести состава после приго-. реляли на прессе установки для исследоватовления определяли следующим образом. ния кернов АКМ "коллектор" следующим обПосле приготовления состава, его наливали разом. 30э025 ч полв стакан в количестве 20 см и через каждыйпротивофильтрационного экрана эа ливалич (после небольшого перемешивания) 5 в специальные резиновые формы, предванаклоняли стакан и наблюдали за подвиж- рительно эакоыв снизу пробкой, и оставляностьюсостава,эатемотмечаливремяпоте- ли на стуки до отверждения, Затемвынимали из формы и помещали в агрессивВремя отверждения состава определя- ные среды и в воду и выдерживали двое и 28ли по известной методике при помощи иглы 10 сут. Затем определяли предел прочности наВика....

Номер патента: 2002893

Опубликовано: 15.11.1993

Автор: Ким

МПК: E02D 5/30

Метки: забивная, свая

...описанной вокруг вершин правильного многоугольника, образующего поперечное сечение выступа, и в верхней части выполнены со скосами с углом наклона плоскостей, равным 30 при вершине ребер, при этом высота гнезда равна половине высоты ребра, а полная высота секций не.превышает удвоенному периметру правильного треугольника, образующего поперечное сечение трехгранника.На фиг, 1 изображена предлагаемая свая, вид сверху; на фиг. 2 - разрез А-А одной секции на фиг. 1; на фиг, 3 - свая в аксонометрии одной секции; на фиг, 4 - разрез А-А ствола сваи в грунте из секций, сопряженных выступом одного в гнездо другого на фиг, 1.Свая включает ребристый ствол 1, состоящий из секций 2, каждая со смещенными верхними 3 и нижними 4 торцами ребер 5...

Номер патента: 2002894

Опубликовано: 15.11.1993

Автор: Корюкин

МПК: E02D 5/36, E02D 5/44

Метки: возведения, сваи

...критерию изобретения "но 0 визна",Сравнение предлагаемого решения нвтолько с прототипом, но и с другими техни.ческими решениями в данной области строительства не позволило выявить в них5 признаки, отличающие заявляемое решение от прототипа, что позволяет сделатьвывод о соответствии критерию "существенные отличия",На фиг, 1 изображен поперечный вид20 сваи до уширения; на Фиг, 2 - поперечныйвид сваи после уширения нижней частиствола,Свая содержит верхнюю часть ствола 3на фиг, 1 и 2 из обычных традиционных25 строительных материалов - бетона, а нижняя часть ствола 2 из легкоплавкого материала - эсфэльтобетона или дегтебетона, илитермоплэстичньх синтетических смол илидругих материалов способных при нагреваЗ 0 нии размягчаться, а при...

Номер патента: 2002895

Опубликовано: 15.11.1993

Авторы: Волков, Гурковский

МПК: E02D 5/42, E02D 7/00

Метки: грунте, полостей, свайного, формования, фундамента

...этом медленное повышение давления рабочей среды будет заполнять без разрушения грунта все имеющиеся макро- и макропериферийные участки, а последующий резкий сб рос давления будет способствовать мгновенному разрушению наиболее слабых структур грунта.Таким образом, выполнение в двух рядом расположенных скважинах ударных воздействий с разным знаком в одной скважине - избыточное давление, э в другой - рэзряжение), проводимое одновременно, позволяет путем сообщения полостейскважин соединительными каналами получать различные варианты выполнеия полостей для оснований и фундаментов в промышленном и гражданском строительстве, что существенно расширяет Функциональные возможности при проведень, земляных работ,На фиг. 1 показан схематичный разрез...

Номер патента: 2002896

Опубликовано: 15.11.1993

Автор: Корюкин

МПК: E02D 5/44, E02D 5/54

Метки: свая

...сваи, когда конец сваи размягчится отвыделенного тепла при гашении известиили карбида кальция, образуется уширение18 нижнего конца сваи в грунте 19,Емкости 7 могут быть выполнены изстекла, керамики или других материалов,легко разрушаемых при воздействии на нихмеханическим устройством, которое, в своюочередь, перемешивает прослойки 8, напри 40 мер, из негашеной извести или карбидакальция.Сваю погружают в грунт 19 до заданнойотметки, а затем осуществляют воздействиегибким валом злектродрели 11 через канал45 и 9 на емкости 7, обеспечивая разрушениеих и частичное перемешивание прослоек 8с углекислотой емкостей 7; активное взаимодействие между углекислотой и. негашеной известью или карбидом кальцияпроисходи г аа счет расположения...

Номер патента: 2002897

Опубликовано: 15.11.1993

Автор: Худолий

МПК: E02D 5/80

Метки: анкер, грунтовый

...анкеоа в слабонесущем грунте в дальнейшем носок ступни вставляется в отверстие меньшего овального оголовка 9 и усилием ноги прикладывается осевое усилие, направленное вертикально вниз, наступенчатый шток 4, который начинает перемещаться вниз. Заходные конусы 8, одновременно взаимодействуя с анкерными элементами б, раздвигают последние в радиальном направлении, При этом радиальные выступы 7 анкерных элементов б выдвигаются наружу через радиальные отверстия 5 полого корпуса 1 и вдавливаются в слабонесущий грунт, деформируя последний, по всей длине корпуса 1, Перемещение меньшего овального оголовка 9 вниз осуществляется до взаимодействия с нижней час 2002897тью овального оголовка 3, Ступенчатый шток 4 останавливается,...

Номер патента: 2002898

Опубликовано: 15.11.1993

Автор: Нейбург

МПК: E02D 27/01

Метки: фундамент

...контактного слоя грунта б используется неполностью,так как напряжение 7 не достигает предельно допустимой величины,Работа предлагаемого фундамента сразмещением грунта 5 под блоком 4 следуф ющая,Передача нагрузки от надземной конструкции 1 на блоки 2, а затем на блоки 3 и 425 вызывает осадку всего фундамента с уплотнением грунтов 5 и 6,На первой стадии загружения фундамента, когда грунт 5 имеет мейьшую несущую способность чем грунт б, вся нагрузка30 передается через блоки 3 и поэтому напряжения в грунте б появляются только подблоками 3, Это продолжается до момента,когда уплотнение грунта 5 достигает величины, при которой несущая способность грун 35 та 5 достигает несущей способности грунта6, В этот момент под блоком 3 имеется напряжение...

Номер патента: 2002899

Опубликовано: 15.11.1993

Авторы: Ким, Книжник, Малюгин

МПК: E02D 27/12

Метки: свайный, фундамент

...соответствует критерию "новизна",Анализ выявленных отличительных ат прототипа существенных признаков показал, что такие признаки или сходные с ними в известных технических решениях с праявпением тех же свойств, которые они проявляют в заявляемой совокупности, в известных решениях не обнаружены, чтопозволяет сделать вывод о там, что заявля 5 емая конструкция соответствует критерию"существенные отличия".Заявляемая совокупность существенных признаков позволяет получить новый"0 более высокий результат, выражающийся вповышении жесткости и несущей способности, что позволяет сделать вывод о том, чтозаявляемая конструкция фундамента соответствует критерию "положительный эф"5 фект",На фиг. 1 изображен свайный фундамент, вид сверху; на фиг. 2 -...

Номер патента: 2002947

Опубликовано: 15.11.1993

Авторы: Бойко, Лысенко, Маттис, Толмачев, Цветков, Шишаев

МПК: E02D 7/10, E21C 3/24

Метки: пневмомолот

...запираемый снизу втулкой, в которую входит хвостовик ударного зуба, воздухораспределительное устройство и средство запуска, втулка выполнена из двух частей, установленных с осевым зазором и соединенных между собой упругим элементом, и оперта на буртик в гильзе.Для обеспечения оптимальной схемы нагружения втулки целесообразно внутренний диаметр буртика выбирать из соотношения01+ 2 г,где 01 - внутренний диаметр втулки;г - радиус сопряжения внутреннего диаметра втулки с ее торцевой поверхностью.Использование втулки, выполненной из двух установленных с осевым зазором частей, соединенных между собой элементом, опирающимся на гильзу с буртиком, не известно,На чертеже показан продольный разрез пневмомолота, слева - исходное положение,...

Номер патента: 1656928

Опубликовано: 15.12.1993

Автор: Фендт

МПК: E02D 5/34

Метки: возведения, набивной, сваи

...4 кольцевое пространство.После достижения кольцевым наконечником заданной отметки разьединяют наружную 3 и внутреннюю 2 трубы сердечника 1, которые были временно жестко соедиены перед погружением, и, включая вибропогружатель (не показан), приподнимаот только наружную трубу 3 с конструктивно присоединенным к ней кольцевыгл наконсчником 4. При этом расположенные под наконечником 4 заглушки 5 поворачиваются вокруг своих шарниров б, располокенных у нижнего торца наружной трубы 3, открывая тем самым снизу сквозные вертикальные отверстия (не показаны) в наконеч ике 4 и освобождая бетонной смеси путь в образу 5 10 15 20 25 30 35 40 45 50 55 ющееся под накоечником кольцеобразное пространство, Причем подача бетонной смеси под наконечник...

Номер патента: 2004686

Опубликовано: 15.12.1993

Автор: Кашка

МПК: E02D 5/48

Метки: свая

...диафрагму 4, промежуточную диафрагму 5, наклонные, обращенныедруг к другу грани 6 вертикальных элементов3, вертикальную грань 7 диафрагмы 4, разме 50 щенную между вертикальными элементами,Для пояснения взаимодействия сваи с грун том основания на фиг.5 показана уплотнен. ная зона 8, Зона 8 ограничивает массивуплотненного околосвайного грунта.55 Свая работает следующим образом.При погружении нижнего участка стволасваи происходит прорезка грунта вертикальными элементами 3 и нижней диафрагмой 4. Со стороны верхнего торца нижнейдиафрагмы 4 между вертикальными элемен 2004686тами образуется пустота в виде щели. При дальнейшем погружении сваи эта пустота заполняется грунтом, расположенным между вертикальными элементами 3, вследствие...

Номер патента: 2004687

Опубликовано: 15.12.1993

Автор: Орлов

МПК: E02D 5/50

Метки: возведения, сваи, составной

...погружение до поверхности грунта нижней секции 1 из древесины с охватывающим ее верхний конец трубчатым соединительным элементом 2 с кольцевым уступом 3 в виде четверти, установку в торец элемента 2 обсадной трубы 4 и подачу через нее замеса сухой бетонной смеси 5 в обьеме, превышающем обьем полости соединительного элемента и несколько перекрывающем стык элемента 2 и трубы 4, например, на величину 0,2-0,4 м. Затем в обсадной трубе 4 размещают подбабок 6 и производят совместное погружение секции 1 и обсадной трубы 4, Вследствие ударных силовых воздействий, передающих ся нз смесь 5. последняя уплотняется, чемобеспечивается монтажная фиксация нижней секции и обсадной трубы (принцип возведения свай "франки" ) и надежная герметизация на...

Номер патента: 2004688

Опубликовано: 15.12.1993

Автор: Супрун

МПК: E02D 7/06

Метки: копровое

...верхний конец которой снабжен серьгой 6, а нижний - буртиком 7 и пикой 8(фиг.2); ползуна 9, сочлененного со стрелой 5 45с помощью перемычек 10 жестко, а с базовойподвеской 3- с воэможностью относительного перемещения в вертикальной плоскости;электромеханического молота 11.Работа с устройством начинается с его 50подготовки. После закрепления базовой подвески 3 на раме грузовой тележки башенного крана, с помощью того же башенного крана ползун 9 (в сборке со стрелой 5 и электромеханическим молотом 11) заводится на направляющие базовой подвески 3 (фиг.3) и копровая стрела 8 на все время работы остается подвешенной с помощью серьги 6 на грузовом крюке башенного крана 1.Работа установки осуществляется следующим образомНа оголовок сваи 12,...

Номер патента: 2004689

Опубликовано: 15.12.1993

Авторы: Ворущак, Калюжный, Козьминых, Малышев, Чернодубов

МПК: E02B 17/00, E02D 13/04

Метки: мостостроительная, плавучая

...12, на которых установлены подвижно дизель-молоты 13, площадку 14, закрепленную к концам выдвижных штоков 15, грузоподъемную стрелу 16 и шаблон 17. Копровые стрелы удерживаются в вертикальном положении с помощью подкосов 18.Шаблон 17 включает две разъемные штанги 19. подвижно установленные в корпусах 20, закрепленных цилиндрическими хвостовиками 21 в стаканах 22 корпуса понтона 5, На каждой штанге на одном конце имеется захват, выполненный из стоек 23 и 24, а на другом - ограничительный штырь 25, Штанга 19 расположена в корпусе 20 между опорными пальцами 26 и 27, установленными между стенками 28 и 29. В штанге 19 выполнены отверстия 30 для размещения пальца 31, а в верхней и нижней крышках корпуса 20 - соосные отверстия для...

Номер патента: 2004690

Опубликовано: 15.12.1993

Авторы: Аскинази, Ботвиник, Константинов

МПК: E02D 27/00

Метки: незаглубленный, фундамент

...друга поперечинами 26(фиг.б),Поперечины могут быть выполнены из труб,27, в частности, открытых с обоих концовпри расположении сооружения поперек направления 13 преимущественного стока избыточных грунтовых вод,Фундамент линейного сооружения может быть выполнен аналогично второму итретьему вариантам исполнения фундамента контурного сооружения (фиг,9,10),Надопорная часть фундамента можетиметь несколько вариантов исполнения.На фиг.11 представлен низкий фундамент с надопорной частью в виде обвязки28 из швеллеров, установленных непосредственно на опорные трубы, на которую уложена обвязка 29 надфундаментной частисооружения,На фиг.12,13 представлены высокиефундаменты цокольного и столбчатого типов. Цоколь и столбы могут быть кирпичными,...

Номер патента: 2004691

Опубликовано: 15.12.1993

Авторы: Глушков, Напольских

МПК: E02D 27/01

Метки: возведения, грунтами, грунтах, подстилаемых, слабыми, фундамента

...заполнение котлована жестким материалом и еговтрамбовывание в основание котлована, установку в котлован расширяющегося кверхуфундаментного блока, заполнение котлована жестким материалом производят на всюего глубину, а перед вытрамбовываниемкотлована на грунте размещают упорнуюплиту с отверстием под трамбующий органи фундаментный блок, причем котлован выполняют объемом, равным 0,55-0,80 объема 10 15 20 25 30 40 уменьшением значений коэффициента пористости,45 50 55 Формуле изобретенияСПОСОБ ВОЗВЕДЕНИЯ ФУНДАМЕНТА В ГРУНТАХ, ПОДСТИЛАЕМЪХ СЛАБЫМИ ГРУНТАМИ, включающий вытрамбовывание котлована, заполнение котлована жестким материалом и его втрамбовывание в основание котлована, установку в котлован расширяющегося кверху фундаментного...

Номер патента: 2004692

Опубликовано: 15.12.1993

Авторы: Архангельский, Богданов

МПК: E02D 27/01

Метки: фундамент

...с шагом по глубине не более 0,4 Ь, где Ь - поперечный размер железобетонного блока, При таком армироеании боковое давление грунта между армирующими элементами на оболочку будет равномерным, а возможное соединейие армирующих материалов (элементов) с оболочкой еще более уменьшитдеформативность последней.ШиРина замкнУтой оболочки (Воб) определяется по формуле (1):Воб = Ь+ 203 19 Р(1) где Ь - поперечный размер (ширина) железобетонного блока, м;бз - (0,25 0,35) Ь - толщина грунтовой прослойки, м;/ - угол внутреннего трения грунта прослойки, град,ВЫСОта ЗаМКНУтОй ОбОЛОЧКИ (Ноб) ОПРЕ- деляется по формуле (2) 10 обоб-об Уо/прОз +7 ок ГДЕ 1/пр, Уоб; Уок - ОбЪЕМНЫй ВЕвенно грунта прослойки, подующего ниже подошвы подушкиМ у М 1, М, -...

Номер патента: 2004693

Опубликовано: 15.12.1993

Авторы: Болтовский, Волков, Волкова, Тавлинова

МПК: E02D 27/01

Метки: опорный, элемент

...болтового или шпилечного соединения. 50 Полученный блок в поперечном сечении имеет Х-образную форму, нижняя часть которой помещена в неглубокую траншею, а внутренняя полость заполнена твердеющим материалом. Сверху фундамента не посредственно может укладываться строительный элемент, иэ которого возводится стена. Гидроизоляция между фундаментом и стеной обеспечивается за счет изоляционных свойств резины фундамент- ного блока,На фиг, 1 ( зображен вид на покрышку автомобильного колеса с предлагаемыми сквозным ра резпм и надрезами боковых сторон; на Фиг, 2 - сечение А - А фиг, 1; на фиг. 3 - вид свеп: , а б ок фундамента; на фиг, 4 - сечение Б-Б ф ". 3 с условным изображением поперечно о сечения бревна, уложенного на блг (на фиг, 3...

Номер патента: 2004694

Опубликовано: 15.12.1993

Автор: Нейбург

МПК: E02D 27/01

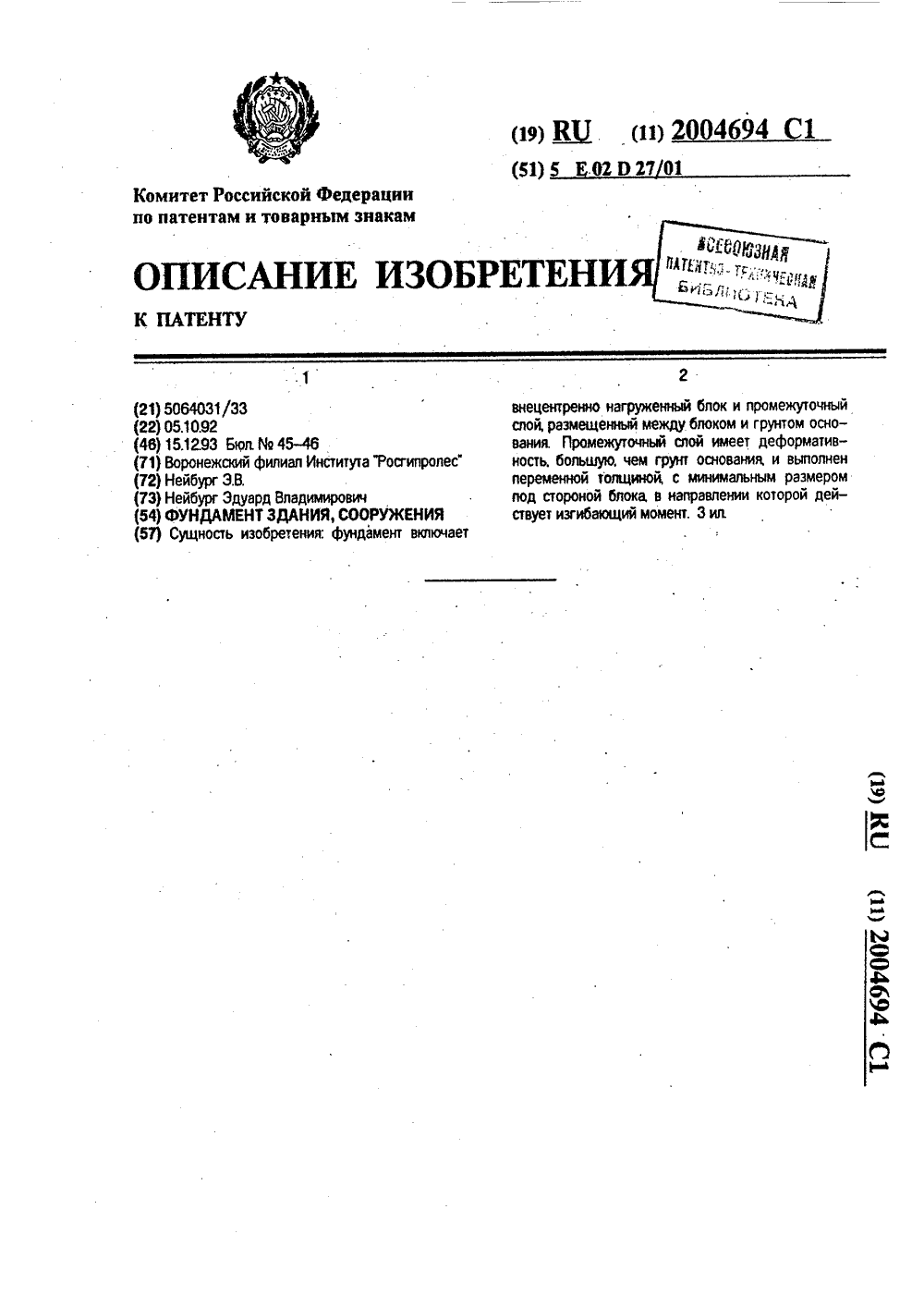

Метки: здания, сооружения, фундамент

...фундаментов,П р и м е р. По заданным нагрузкам и грунтовым условиям принят ленточный фундамент из сборных железобетонных блоков шириной 1,4 м под стену подвала. Ссноеанием фундаментов является грунт плотностью 2,02 т/куб м, Блоки установлены на песчаную подготовку плотностью 1,6 т/куб,м, Эта подготовка выполнена трапециевидной формой толщиной по стороне правлении стороны 8, то давление 10 всегда будет больше давления 11, Фундамент 2 опирается подошвой 3 на промежуточный слой 4, деформативность которого больше, чем грунта 7,Осадка фундамента происходит вследствие обжатия слоя 4 и грунта 7 и величина ее находится в прямой зависимости от их деформативности и величины давлений 10 и 11.На первой стадии нагружения фундамента 2 происходит...

Номер патента: 2004695

Опубликовано: 15.12.1993

Автор: Нейбург

МПК: E02D 27/01

Метки: ленточный, фундамент

...предельно допустимой величины.Рассмотрим работу предлагаемого фундамента с размещением блоков 4 с зазором 5 относительно стеновых элементов 2.На первой стадии загружения фундамента, нагрузка от надземной конструкции 1 будет передаваться на элементы 2. а затем на блоки 3. Это будет вызывать осадку фундамента с уплотнением грунта 6. При этом в грунте б по блокам 3 появляется напряжение 10. Это будет продолжаться до момента, когда исчезнет зазор 5 и элементы 2 начнут передавать нагрузку на блоки 4.Дальнейшее увеличение нагрузки на фундамент и риведет к последней стадии его загружения, при которойдавление на грунт б будет передаваться одновременно всеми блоками. Начиная с этого момента условия работы предлагаемого фундамента будут...

Номер патента: 2004696

Опубликовано: 15.12.1993

Автор: Назин

МПК: E02D 27/34, E04H 9/02

Метки: здание, сейсмостойкое

...гравитационнаявосстанавливающая сила, Эти две силы по30 окончании процесса землетрясения возвратят сферическую стойку в нейтральное (вертикальное) положение,Формула изобретенияСЕЙСМОСТОЙКОЕ ЗДАНИЕ, включающее пространственно жесткие этажи, 40 опертые на стойки, торцы которых имеют сферическую поверхность, центр которой расположен на противолежащем торце соответствующей стойки, и контактируют с днищами нижних стаканов. размещенных 45 на фундаменте, и днищами верхних стака-нов, прикрепленных к перекрытию нижнеИзобретение относится к строительст ву. Известно сейсмостойкое здание, в котором стойки первого подвижного этажа имеют на обоих торцах сферы, выполненные из высокопрочной стали (например, 38 ХНЗВА), очерченные радиусами, центры...

Номер патента: 2004697

Опубликовано: 15.12.1993

Авторы: Браиловский, Галкин, Головастов

МПК: E02D 27/44

Метки: возведения, железобетонного, сборного, фундамента

...за счет жесткой фиксации его на виброизолированном15 верхнем блоке при транспортировке и егомонтаже. т,е. за счет использования верхнего блока фундамента в качестве поддонаупаковки, при этом снижается материалоемкость упаковки. При возведении железо 20 бетонного Фундамента под оборудованиепредварительное изготовление верхнегоблока, монтаж оборудования после егосборки и объединение основания с верхнимблоком подливкой раствора, позволяет зна 25 чительно снизить трудоемкость работ посравнению с монолитным бетонированиемфундаментного блока.Следовательно, предложенный способхарактеризуется совокупностью признаков,30 отсутствующих в известных технологических решениях.На чертеже изображен сборный железобетонный фундамент со смонтированнымна нем...
