Грушецкий

Номер патента: 1829879

Опубликовано: 27.08.1996

Авторы: Вашкевич, Грушецкий, Достанко

МПК: H05B 7/18, H05H 1/46

Метки: разрядное, сверхвысокочастотное

...(на чертеже не показаны), Внутри резонатора 1 на его оси установлен реактор 8, он загерметизирован задним фланцем 9, установленным на задней стенке 3 резонатора, на оси реактора и на задней стенке 3 резонатора выполнено отверстие 10 и установлен фланец 11 для соединения с вакуумной системой (на чертеже не показана). Реактор 8 с другой стороны закрывается крышкой 12, которая установлена на дверце 5. В крышке 12 имеется патрубок 13, через который подается Сверхвысокочастотное разрядное устройство, содержащее систему возбуждения электромагнитного поля, выполненную в виде резонатора и двух излучающих элементов, подключенных к системе генерации СВЧ 829879 4 рабочий газ, Данное устройство разработано для получения разрядов с большим...

Номер патента: 1829774

Опубликовано: 10.06.1996

Авторы: Грушецкий, Достанко

МПК: H01L 21/306

Метки: алюминия, плазменного, травления

...более реакционноспособную плазму, что способствует увеличению скорости травления алюминия.4При уменьшении давления ниже 10 Па происходит постепенное уменьшение скорости травления, хотя она во всех диапазонах, остается выше чем в способе реактивного ионно-плазменного или ионно-лучевого травления.5При повышении давлении выше 10 Па также происходит уменьшение скорости травления и увеличивается нагрев обрабатываемых объектов, а также необходимо увеличивать мощность импульсного источника,Расход рабочего газа, проходящего через зону разряда, зависит от давления в реакторе, его геометрических размеров и скорости откачки насосов (их производительности). Любой расход газа, при которомустанавливается рабочее давление и существует поток газа,...

Номер патента: 1714401

Опубликовано: 23.02.1992

Авторы: Грушецкий, Завадский

МПК: G01M 1/22

Метки: балансировки, валов, измерительное, коленчатых, станка

...с вторым входом логического элемента 2 И 36, и блок 38 управления, вход которого соединен с выходом логического элемента 2 И 36, а выход - с входом элемента 37 временной задержки, и с вторыми входами логического элемента 2 И-НЕ ЗЗ и регулируемого источника 23 напряжения. Регулируемый источник 23 напряжения (фиг. 2) содержит соединенные последовательно источник 39 постоянного тока, аналоговый ключ 40, второй вход которого является первым входом регулируемого источника 23 напряжения, и согласующий усилитель 41, выход которого является выходом регулируемого источника 23 напряжения, а также интегратор 42 и второй аналоговый ключ 43, первый вход которого связан с входом интегратора 42, а второй вход является вторым входом регулируемого...

Номер патента: 1463907

Опубликовано: 07.03.1989

Авторы: Грушецкий, Елисеев, Пакулов

МПК: E21B 47/10

Метки: расходомер, скважинный

...направлении последовательность работы повторяется, при этом 40на выходе датчика 1 действует им- .пульсное напряжение. Форма импульсовпоказана на диаграмме Фиг.5 а), один(импульс соответствует одному обороту крыльчатки 10, Эти импульсы по 45,двухпроводному кабелю 22 связи поступают на вход дещиАратора 2 направления потока,Компараторы 24 и 25 разделяют импульсы по амплитуде напряжения 5 О(Фиг.7 б), При этом на компараторе24 дещифратора 2 получается импульспродолжительностью, равной д 1;, ++ Я;, а на компараторе 25 дЙ, . Им/пульс с продолжительностью, равнойд 1;, + Ь 1;, прступает с транзистО, ра 26 дещифратора 2, на Формирователь коротких импульсов, собранныйна логических элементах 28 - ЗОИмпульсы, полученные на этом Формирователе,...

Номер патента: 1395996

Опубликовано: 15.05.1988

Авторы: Грушецкий, Ильченко, Парцевский

МПК: G01N 15/04

Метки: вещества, гранулометрического, дисперсного, состава

...Включают весы 2 и с помощью устройства 7 устанавливают в компенсационном стакане необходимый уровень жидкости (например, спирт), обеспечивающий затопление части цилиндрического хвостовика ареометра, что компенсирует потерю веса поплавка в дистиллированной воде, Достижение компенсации потери веса поплавка в воде или в суспензии контролируют по установке стрелки весов на нулевую отметку, после чего в компенсационном стакане фиксируют отметку уровня жидкости, соответствующую нулевой компенсации дисперсного вещества, Каретку опускают в исходное положение, емкость с дистиллированной водой в ней заменяют емкостью с подготовленной, перемешанной и отстоявшейся заданное время суспензией дисперсного вещества с известной концентрацией, Каретку...

Номер патента: 1388735

Опубликовано: 15.04.1988

Авторы: Грушецкий, Завадский, Пальчук, Шестаков

МПК: G01M 1/22

Метки: балансировочного, настройки, станка

...эталонный ротор 1 должен быть отбалансирован до установленной величины с помощью, например, пластилина. Затем снимают один из контрольных грузов 4 в правой плоскости коррекции, отсчитывают от шпоночного паза на валу ротора против на правления вращения порядковый номерснятого контрольного груза, и включают вращение ротора 1.Так как датчик 29(28) лопаток заранее невозможно выставить, то показания индикаторов 24 и 25 25 проекций в правой плоскости коррекции не будут соответствовать дисбалансу от снятого контрольного груза. Любой дисбаланс в плоскости коррекции раскладывается на две проекции. Если контрольный груз 4 снят только с одного штыря, то один из индикаторов проекций, например 25, . должен показать нуль, а показания второго...

Номер патента: 1379143

Опубликовано: 07.03.1988

Авторы: Грушецкий, Некрасов, Терехов, Шпитко

МПК: B60K 17/06, F16H 37/08

Метки: коробка, передач

...передачец далее аналогично 7-й передаче.ля 1-и псре Чачи крутяции момент отведущего вала 6 муфтой 9 (положение 111)колес 8 и 11 передается на вал 14, далеемлфто)17 (положение 1) колесами 15 и 21пд полый ндл 19. Муфта 23 (положение 1 У) 50 соединяст бгпк 22 с взлом 18 центральным ксссс)л 26. Муфтд 28 (счжс ние 111)соединяет центральное колесо с ведомымвалом 2.От 10-й передачи 11-я передача отличается тем, что крутящий момент на вал 14 55 передается через колеса 7 и 1 О млфтой 9(положение 1).12-я передача отличается от 11-й пер- д;)чи тсм, что крутящий момент с взлд 14 цд/ ч 17 27 2 б Т Т ТТ 27 2 д 11 Т 26 ТТТ Т ТТТ ТТ Т Т 27 5 Т ТТТ Т",) 7 зблок 22 перелается через колеса 16 и 20 муфтой 17 (положение 111).13-я передача отличается от 10-й...

Номер патента: 1341533

Опубликовано: 30.09.1987

Авторы: Грушецкий, Парфеев

МПК: G01N 3/08

Метки: армированных, двухосное, испытания, пленочных, растяжение

...1. Пленочный образец 13 в Формекруга закрепляют на платформе 7 посредством прижимного кольца 8 и опусансона 2 нанесено полимерное покрытие 14. Образец 13 закрепляют наплатформе 7 нагружающего узла пооредством кольца 8 Под действием испытательного усилия центральная частьобразца 13 подвергается двухосномурастяжению, воздействуя на элементыпуансона 2 между пазами 4. При этомвеличина момента, регистрируемая спомощью тензодатчиков 5, 6, зависитот анизотропии механических свойствобразца. 1 з,п. Ф-лы, 1 ил. кают нагружающий узел, воздействуяна образец 13 постоянным усилием,величина которого определяется массойвсех элементов, входящих в состав нагружающего узла. Величина усилия регулируется путем установки соответствующих сменных грузов 11....

Номер патента: 1334067

Опубликовано: 30.08.1987

Авторы: Грушецкий, Парфеев

МПК: G01N 3/32

Метки: испытаний, образцов, пленочных, циклических

...и фиксатором 5,Выполнение камеры двухступенчатой спредназначенной для взаимодействия собразцом ступенью 6 меньшего диаметра позволяет обеспечивать повышение"точности при одновременном уменьшениигабаритов камеры, Дно камеры 1 выполнено в виде гибкой мембраны 7, связанной с механизмом 8 ее осевых колебаний. Давление в камере контролируется датчиком 9, Для заполнения камеры жидкостью предусмотрена магистраль 10, сообщающаяся с камерой черезэлектромагнитный клапан 11,Для закрепления образца в натянутом состоянии предусмотрен дополнительный зажим 12, выполненный в видеприжимаю 4 его образец 4 к камере хомута,Устройство работает следующим образом.Образец 4 закрепляют по круговомуконтуру в захвате 3 и перемещениемвтулки 2 задают ему...

Номер патента: 1283123

Опубликовано: 15.01.1987

Авторы: Грушецкий, Некрасов, Терехов, Шпитко

МПК: B60K 17/06

Метки: коробка, передач

...эпициклическую шестерню 19, муфтой 13 (положение 1)остановлена солнечная шестерня 15. С водила 17 муфтой 22 (положение 11) крутящиймомент передается на вал 23.1 Ч передача.На вал 2 момент передается аналогично передаче 11, далее аналогично передаче 1 П.Ч передача,На вал 12 момент передается аналогично передаче 1. С вала 12 муфтой 20 (положение 11) крутящий момент передается корпусупланетарного механизма, муфтой 22 (положение 1) - на вал 23. Муфта 13 находится вположении 11.Ч 1 передача,На вал 12 момент передается аналогично передаче 11 и далее как в передаче Ч.Ч 11 передача.На вал 2 момент передается аналогично передаче 1. С вала 12 муфтой 20 (положение 1) момент передается на водило 16.Муфтой 3 (положение 1) остановлена солнечная...

Номер патента: 1226088

Опубликовано: 23.04.1986

Авторы: Галицкий, Грушецкий, Краснич, Стельман, Шкор

МПК: G01M 1/38

Метки: автоматизированная, балансировки, линия, роторов, электродвигателей

...шаговый накопитель 1, осуществляющий поштучную выдачу роторов на позицию 8 загрузки. Отсекатели 10 позиции 8загрузки находятся в крайнем верхнем положении и совместно с наклонными направляющими 9. Ось ротора14 на позиции 8 ориентируют параллельно перемещениям каретки 6 портального манипулятора 5. В исходномположении каретка 6 находится науровне позиции 8 загрузки,Для определения величины и направления дисбаланса ротор 14 переноситсякареткой 6 по монорельсу 7 на измерительную позицию 2, где устанавливаетсяна опоры 13. Затем механизмом вращения (не показан) ротор 14 разгоняетсядо частоты вращения при балансировке.Измерительно-управляющая система (непоказана) на балансировке замеряетдисбаланс и пересчитывает его в необходимое количество...

Номер патента: 1221520

Опубликовано: 30.03.1986

Авторы: Грушецкий, Краснич, Стельман

МПК: G01M 1/38

Метки: автоматическая, балансировки, валов, коленчатых, линия

...за исходное положение описываемой автоматической линии передначалом отработки цикла.В начале цикла работы линии опоры 14 транспортера 13 поднимаются,перемещаются на один шаг и опускаются.При этом призмы опор 14 снимаютс отдельно стоящих опор 18 позиции 1загрузки коленчатый вал 15, которыйнаходится в заданном исходном угловом положении, и в этом же положенииперемещают и устанавливают его наопоры 37 станка-автомата 5 для измерения параметров дисбалансов,Одновременно с подъемом опор шагового транспортера 13 толкательмеханизма 19 ориентации возвращается в крайнее нижнее положение.Для этого из нижней полости гидроцилиндра 31 масло уходит на слив,а в верхнюю - нагнетается, При этомшток 32 иэ верхнего положения перемещается вниз, воздействуя на...

Номер патента: 1221516

Опубликовано: 30.03.1986

Авторы: Ганусевич, Грушецкий, Завадский, Пальчук, Стельман

МПК: G01M 1/22

Метки: балансировочному, измерительное, станку

...Х были получены раэнополярные проекции). В тот момент (на фиг. 4, временные диаграммы 19 30и 21) когда уровень сигнала отрицаУтельной проекции стает меньше поабсолютной величине порога срабатывания компаратора, на выходе последнего появляется низкий уровень напряжения (логический "0"), а на выходелогического элемента 2 И-НЕ 29 - высокий уровень (логическая "1"), который закрывает аналоговый ключ 58 врегулируемом источнике 17 напряжения,Источник 57 постоянного тока оказывается отключенным от интегратора 60,и нарастание положительного напряжения на вторых входах сумматоров 19и 21 прекращается. В этот же моментвремени на выходе того иэ сумматоров (например, 19), напряжение которого положительно, получается суммаабсолютных значений...

Номер патента: 994653

Опубликовано: 07.02.1983

Авторы: Васильченко, Грушецкий, Грязнов, Жуков, Кахова, Панкратов, Щавелева

МПК: E02F 9/22

Метки: гидропривод, органа, рабочего, строительно-дорожной

...достигается тем, чтосливная линия основной гидромагистрали соединяется с гидроцилиндрами управления распределителем через обратные кла паны.На чертеже изображена схема гидропривода.Гидропривод содержит основную гидромагистраль с насосом 1, распределителем 2 и клапаном З,и гидросистему дистанционного управления, которая включает источник давления 4, соединенный напорными гидролиниями 5 через предохранительный гидроклапан 6 с бакоми через блок дистанционного гидроуправления 8, состоящий из двух. Лихоп Рошк дактор А. Повказ 553/12 ВНИИПИ Госпо делам 113035, Москва лиал ППП Пат комитета и откры ская на 4/5ная, 4 3клапанов управлечия 9, с гидроцилиндрами управления 10 гидрораспределителя 2. Гидроцилиндры управления 9, в свою очередь,...

Номер патента: 966171

Опубликовано: 15.10.1982

Авторы: Бажанов, Васильченко, Гойхбург, Грушецкий, Грязнов, Кондряков, Ксенофонтов, Мартынов, Панкратов, Рустанович, Шкловский

МПК: E02F 9/22

Метки: гидравлический, одноковшового, привод, экскаватора

...имеют параллельное и раздельное пита 1 О ние других .золотников, напорные 9 и 10, сливные 11 и 12 и проточные 13 и 14 каналы. Золотники, питающие гидроцилиндры рабочего оборудования, за исключением гидроцилиндра стрелы, 35 имеют по:два встроенных внутрь их обратных клапана. Золотник 5 гидро- цилиндра стрелы имеет один встроенный Обратный клапан. При нейтральном положении золотников рабочие линии гид-О роцилиндров заперты, а потоки от насосов 1 и 2 поступают по проточным каналам 13 и 14 в бак 15. В рабочих линиях гидроцилиндра 7 стрелы установ лено устройство 16 для безнасосного опускания рабочего оборудования.Гидропривод работает следующим образом.В положении золотника 5, соответствующем подъему рабочего оборудования, проточный канал 14...

Номер патента: 933900

Опубликовано: 07.06.1982

Авторы: Бажанов, Гойхбург, Грушецкий, Кондряков, Мартынов, Панкратов, Раннев, Рустанович, Седов, Шепель, Шкловский

МПК: E02F 9/22

Метки: гидравлический, одноковшового, привод, экскаватора

...радиальных отверстий и сообщают вовключенном положении золотника соответствующий рабочий отвод со сливным каналом гидрораспределителя.На фиг. 1 представлен привод исполнительных механизмов экскаватора; на фиг. 2 разрез по золотнику гидрораспределителя(нейтральное положение); на фиг. 3 - разрез по золотнику (включенное положение).Гидравлический привод состоит из насосов 1 и 2, гидрораспределителей 3 и 4 сзолотниками 5 - 12. Золотники 6 - 8 распределителя 3 управляют гидроцилиндрамистрелы, ковша и рукояти и снабжены обратными клапанами. В корпусе гидрораспределителя 3 или 4 выполнены переливные 13,напорные 14 и сливные 15 каналы, а такжерабочие отводы 16 и 17 к исполнительнымгидродвигателям. В золотнике 6 выполненывнутренние полости...

Номер патента: 918622

Опубликовано: 07.04.1982

Авторы: Бучирин, Васильченко, Вороненко, Грушецкий, Кабаков, Кахова, Куликов, Мацак

МПК: F16K 17/10

Метки: гидроклапан, предохранительный

...седла 7, и жидкость под давлением настройки отводится в канал.30.При понижении давления в напорном канале пружина 16 прижимает запорный элемент 15 к седлу 14, вследствие чего давление за основным запорным элементом 3 выравнивается с давлением в напорном канале, а пружина 4 прижимает запорный элемент 3 к сед 2лу 7, и слив через клапан прекращается,При таком выполнении втулки 5осевое усилие при сборке клапана передается на корпус 11 через упор 12,что разгружает втулку в зоне перемещения запорного элемента 3 от осевыхусилий, исключает ее деформацию ивозможность заклинивания запорногоэлемента 3, Кроме того, расположениеупора на втулке между отводящим окном 9 и сливным каналом 18 позволяетв случае необходимости надежно изолировать.между...

Номер патента: 844837

Опубликовано: 07.07.1981

Авторы: Аникин, Гойхбург, Грушецкий, Кондряков, Шалыгин, Шкловский

МПК: F15B 13/02

Метки: гидрораспределитель

...ьных каналов промежуточной При этом в предклапанных по- собираются утечки рабочей жидследствии негерметичности кладавление в этих полостях поя и создается дополнительное вающее усилие,раскрывающее екций и приводящее к течи из спределителя.844837 Формула изобретения 20 ВНИИПИ Заказ 4425/12 Тираж 749 Подписное ал ППП "П т", г. ужгород, ул.Проектная На фиг. 1 изображен предлагаемый гидрораспределитель; на фиг, 2 сечение А-А на Фиг. 1.Гидрораспределитель содержит напорную 1, рабочие 2, 3 и сливную 4 секции. Между рабочими секциями 3 и 2 расположена промежуточная секция 5 с каналами 6-11, соединяющими переливной канал 12 с напорным каналом (на чертеже не показан) рабочей секции 3 через обратный клапан 13 и со сливными каналами (на чертеже...

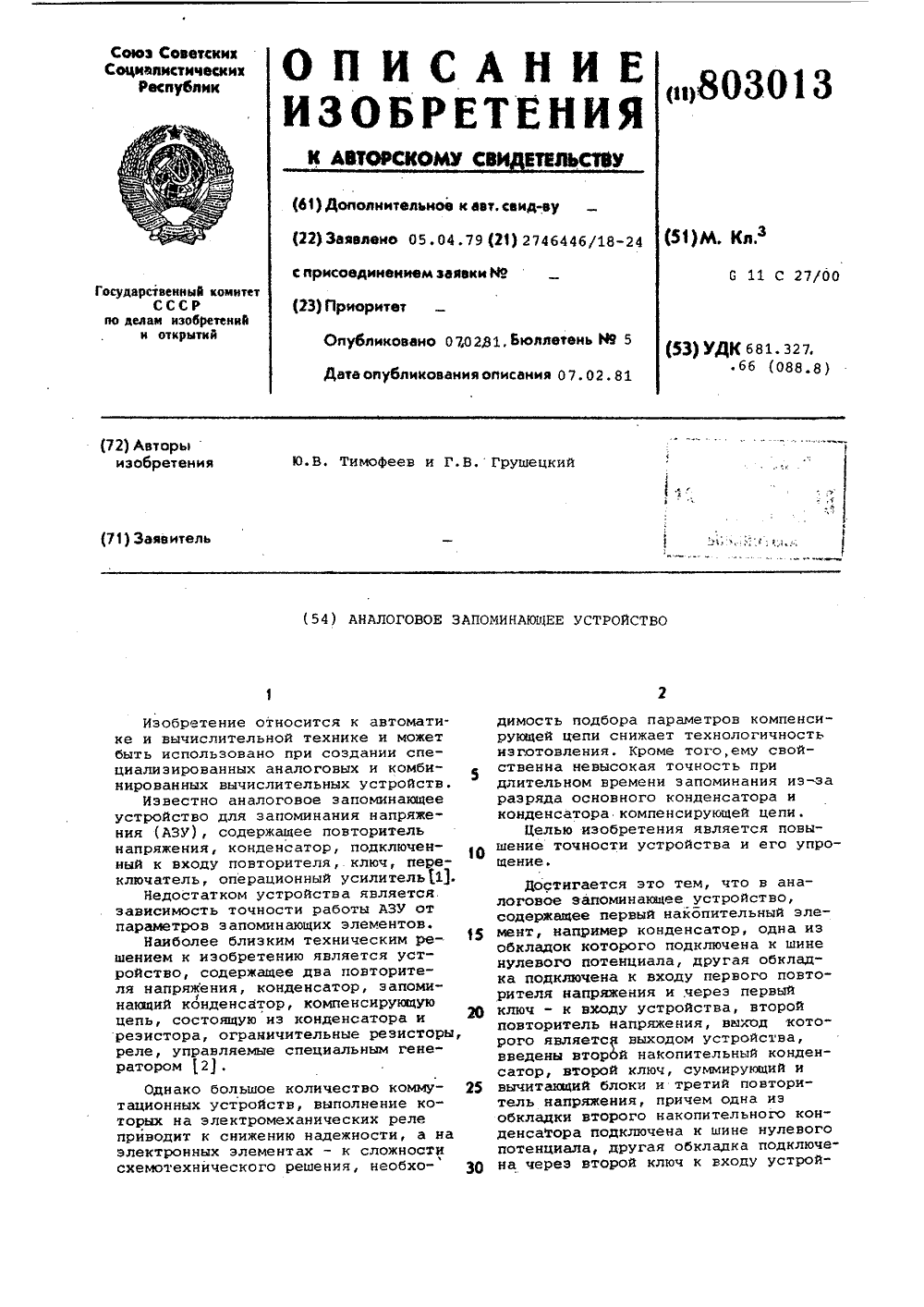

Номер патента: 803013

Опубликовано: 07.02.1981

Авторы: Грушецкий, Тимофеев

МПК: G11C 27/00

Метки: аналоговое, запоминающее, устрой-ctbo

...1, первый пов- Яторитель напряжения 2, первый ключ3, второй повторитель напряжения 4,второй накопительный конденсатор 5,третий повторитель напряжения б,второй ключ 7, вычитающий блок 8, щсуммирующий блок 9.Устройство работает следующимобразом.При наличии входного сигнала ОВи при открытом состоянии ключей 3,5первый накопительный конденсатор 1и второй накопительный конденсатор5 заряжаются до напряжений О О 2,равные Ох, которые через повторители напряжения 2 и б подаются насоответствующие входы вычитающего 30блока 8, На выходе этого блока напряжение О =О= О=О, Одновременно2напряжение О =О подается на входсуммирующего блока 9 и с его выходав виде напряжения О =Оподается 35на выход устройства,После размыкания ключей 3 и 7 начинается...

Номер патента: 620686

Опубликовано: 25.08.1978

Авторы: Аникин, Гойхбург, Грушецкий, Кузнецов, Сбродова, Шкловский, Якубов

МПК: F15B 13/02

Метки: гидрораспределитель

...14 15 и 15, параппепьнымн ппоскости разъема16 рабочей 4 и промежуточной 5секций, В участках 14 и 15 канапов 8 и 9размещены обратные клапаны 17 и 18.Каналы 19 и 20 сообщают перепивной 20 канап 13 с напорной магистрапью 21рабочей секции 4. Спивные кананы 22и 23 рабочей секции 4 имеют выходна пноскость разъема 16.Гидрораспредепитепь работаег спедую шим образом.При вкпючеции зопотцика рабочей секции 4, распопоженной поспе промежугочцой секции 5, рабочая жидкость, поступающая от насоса через подводящее отверстие 2 напорной секции 1, направляегся пд перепивномуканапу 13 йканапам19 и 20 в напорную магистрапь рабочей3секции 4,При эгом обратные кпапаны 17 и 18отсекают рабочее давпение, действующее со сгороцы перепивного канала 13 и,таким образом,...

Номер патента: 611991

Опубликовано: 25.06.1978

Авторы: Гойхбург, Грушецкий, Кузнецов, Меерзон, Новак, Павин, Шкловский, Якубов

МПК: E02F 9/22

Метки: гидравлический, распределитель, секционный

...линий между собой и с напорной линией 1.Известен также гидравлический секционный распределитель, содержащий напорную, сливную, рабочую секции и золотник,в котором выполнены переливная проточка, две связанные каналом проточки питания, соединенные в одной из включенных позиций между собой, и переливные полости, одна из которых постоянно сообщена сралью напорной секции (2Промежуточная секция у м положении золотника 8 ра. из напорной магистрали 2 на перетекает через перелив- рабочей секции 5 и переливзолотника в перелнвную по- в сливную магистраль 4 слив- и этом проточки"10 и.11 псрекении золотика 8 вниз прояется с напорной магпстральк) но, а проточка 11 - через ость 6. Одновременно переливотсекается от переливной новая путь жидкости из...

Номер патента: 544776

Опубликовано: 30.01.1977

Авторы: Гойхбург, Грушецкий, Кузнецов, Меерзон, Новак, Павин, Семенов, Шкловский

МПК: F15B 13/02

Метки: гидроцилиндром, дифференциальным, силовым

...управления б силовым дифференциальным гидроцплиндромявляется применение гидрораспредслнтеля с промежуточной секцией, которая усложняет гидрораспределитель п снижает его надежность.10 Цель изобретения - повышение надежностии качества гидрораспределителя.Это достигается тем, что рабочую жидкость,вытесняемую из штоковой полости гидроцилиндра, подают в напорную магистраль через 15 каналы, постоянно сообщающие расточкп рабочей и напорной секций. В напорнои магистрали напорной секции эта раоочая жидкость суммируется с расходом рабочей жидкости, поступающей от насоса, Таким образом, 20 управление силовым дифференциальным гидроцнлиндром осуществлено более простым н надежным способом.На чертеже схематически изображено устройство,...

Номер патента: 543714

Опубликовано: 25.01.1977

Авторы: Аникин, Грушецкий, Меерзон, Новак, Шкловский

МПК: E02F 9/22

Метки: гидравлический, распределитель

...рабочую и сливную секции, Послерабочей секции, управляющей телескопической стрелой, установлена перекрываюшаясливную магистраль дополнительная секцияс каналами, соединяющими напорную магистраль гидрораспределителя со сливной магистралью рабочей секции,Этот гидравлический распределитель применим только в тех случаях, когда необходимо получить ускоренное выдвижение телескопической стрелы, поэтому он не можетобеспечить синхронизацию режимов работыроцилиндра стопэра механизма гусеничо хода с механизмом выдвижения телескопической стрелы.Целью изобретения является обеспечениесинхронизации режимов работы механизмовпривода телескопической стрелы с управлением гидроцилиндром стопора механизма гусеничного хода.Это достигается тем, что...

Номер патента: 536329

Опубликовано: 25.11.1976

Авторы: Аникин, Гойхбург, Грушецкий, Кузнецов, Новак, Павин, Шалыгин, Шкловский

МПК: F15B 13/02

Метки: гидрораспределитель

...растягизающее усилие, раскрыззющее стыки секций и приводящее к течи.Целью изобретения является посзышени падежности гидрораспр:делителя.Это достигается тем, что в корпусе промежуточной секции выпслцены дроссельные каналы для сообщения слизных магистралейрабочих секций.2На чертеже схематически изобрзжец предл о же нный гидрор я сп редел и тель.Он имеет,наеторную секцию 1 с подводящим отверстием 2, рабочие селекции 8 и 4, промежуточную секцию 5 и сливную секцию б. Рабочие секции 8 и 4 выполнены с перелн,- ными каналами 7 и 8, промежуточная секция 5 - с каналами 9 - 14 и перелизцым каналом 15, а славная секция б - с отводящим отверстием 1 б. В,каналах 9 и 10 установлены обратные,клапаны 17 и 18, каждый цз которых отсекает давление рабочей...

Номер патента: 518573

Опубликовано: 25.06.1976

Авторы: Грушецкий, Левин, Смоляницкий

МПК: F04B 49/03, F15B 13/02

Метки: гидропривода, клапан, нагружения

...16, сообщенная с одноя из гидро- пиний 5 или 6, сообщена с торцовой каме-18 г 73 Эрой 17 нвд запорным органом 14 через цроссельный канал, содержащий канал 18 постоянного сечения и дроссель переменного сечения, образованный расточкой 19 и буртом золотника 20, поджатого пружиной 21,Торцовая управляющая камера 22 золот- ника 20, противоположная пружине 21, связана с напорной камерой 16 каналом 23. В отверстии под золотник 20 имеется,рас-, точка 24, сообщенная со сливной гидроли-"нией 25,Г 1 ри перекладке ропределительного золотника 2 в одноиз крайних положейий например вправо, гидролиния 5 сооб-.щена с напорной гидролинией 3. Золотник 2 О в этот момент пружиной 21 удерживается в исходном .положений, при котором рабочая жидкость,...

Номер патента: 508445

Опубликовано: 30.03.1976

Автор: Грушецкий

МПК: B65G 17/00

Метки: конвейер, люлечный

...установки и фиксации подвески 1, подпружиненных Г-образных рычагов 16, шарнирно соединенных с подпружиненными поворотными рычагами 17, имеющими на концах гнезда для взаимосвязи со штангой 18 конвейера и продольные направляющие пазы, соединенные с поводками 19.Механизм 3 автоматического съема подвески со штанги люлечного конвейера содержит всртикальные плиты 20, на которых установлены направляющие склизы 21 с подпружиненными седловинами 22 и направляющие склизы 23 с шарнирно установленными седловинами 24, пмеющ;мп на своих концах радиальпые коппры, которые перемещают фикспруощис пальцы 7 подвески 1, открывая при э,ом скобы 4 и 5.Люлечньш конвейер работает следующим ааразом.1-а участке загрузки люлечного конвейера подвеска 1, гружена...

Номер патента: 503030

Опубликовано: 15.02.1976

Авторы: Аникин, Асанов, Беркман, Гойхбург, Грушецкий, Емельянов, Меерзон, Раннев, Рожкин, Рустанович, Смоляницкий, Федоров, Шалыгин, Шкловский

МПК: F01L 5/14

Метки: гидравлический, механизма, передвижения, привода, распредилитель

...магистрали оказывается неэффективным. На чертеже показан описываемый распределитель.Он включает напорную 1, рабочие 2 и 3 исливную 4 секции с каналом нагнетания а, 5 переливным каналом б и каналами слива в иг. В корпусе 5 рабочей секции 3 находится золотник 6, который выполнен полым с радиальными отверстиями д, е, ж, з, и. Внутрь полого золотника 6 встроены противоположно 10 установленные клапаны 7 и 8 с пружинами 9и 10, На корпусе 5 установлены фиксаторы 11.Клапаны 7 и 8 имеют полость А управления между их торцами, сообщающуюся с каналом нагнетания а распределителя через отверстие 1 б и, выполненное в золотнике.При нейтральном положении золотника 6переливной канал б открыт, канал нагнетания а перекрыт золотником и напорная секция 1...

Номер патента: 458933

Опубликовано: 30.01.1975

Авторы: Агапов, Герценштейн, Грушецкий, Магнушевский

МПК: H02M 3/14

Метки: высокого, источник

...делители переменного напряжения соединены с выходом стабильного генератора переменного напряжения,На чертеже представлена блок-схема предлагаемого источника питания.Входы детектирующих устройств 1 по числу статических преобразователей 2 соединены с первичными обмотками трансформаторов 3, вторичные обмотки которых через регулируемые элементы делителей переменного напряжения 4 соединены с выходом высоко- стабильного генератора переменного напряжения 5,Устройство работает следующим образом.Выходной сигнал с генератора 5 через регулируемые делители напряжения 4 поступает на вторичные обмотки трансформаторов 3, которые и осуществляют разрыв по постоянному току высоковольтных цепей, которые являются одновременно и высокопотенциальными,...

Номер патента: 449872

Опубликовано: 15.11.1974

Авторы: Бунеев, Вдовина, Грушецкий, Зайцев, Игнатьичев, Кобзарь, Копейкина, Смирнов, Цветков

МПК: B66C 13/12

Метки: гидравлический, крана, привод, самоходного, стрелкового

...клапаном, предназначенным для разгрузки насоса, применен один электрогидравлический клапан, а для управления тормозным гидроцилиндром - другой клапан, что приводит к удорожанию и усложнению конструкции гидросистемы кранов, а также не исключает нарушения синхронной работы исполнительных элементов.Цель изобретения - обеспечение синхронного включения и выключения исполнительных элементов при упрощении конструкции гидро- привода. Это достигается тем, что линии управления клапаном разгрузки насоса и тормозным гидроцилиндром крановых механизмов соединены между собой и подключены к электрогидравлическому клапану, соединяющему их с напорной магистралью насоса при допустимых нагрузках на кран и с дренажной Е ии 449872449872 Составитель О,...

Номер патента: 437544

Опубликовано: 30.07.1974

Авторы: Беришвили, Грушецкий, Жордания, Какулия, Лежава, Махарадзе, Тавхелидзе, Тхелидзе, Убирия

МПК: B21B 25/02

Метки: оправочный, составной, стана, стержень, трубопрокатного

...подшипников, а ножка установленана дополнительных подшипниках в переходнике и имеет канал, связанный со смазочной 20емкостью; охлаждаюшая трубка пропущеначерез стенку трубы и переходника,На фиг. 1 показан составной оправочныйстержень трубопрокатного стана, продольныйразрез, на фиг, 2 и 3 - разрезы А-А,Ъ437 544 з13 с манжетой 14.Для свободного прохода пиркулирующего масла в поршне имеются отверстия 15 (фиг. 4). Выь узел упорных подшипников 4, размещенный внутри голов ки 3, посажен на ножку 5, хвостового часть которой поворачивают в переходнике 2.В трубе 1 расположены масляные каналы 16 для возврата масла в систему после отражения маслоотражателем.Переходник 2 устанавливается в трубу 1. Смазочная емкость 8 для лучшего охлажк дения имеет...
