Уплотняющее устройство

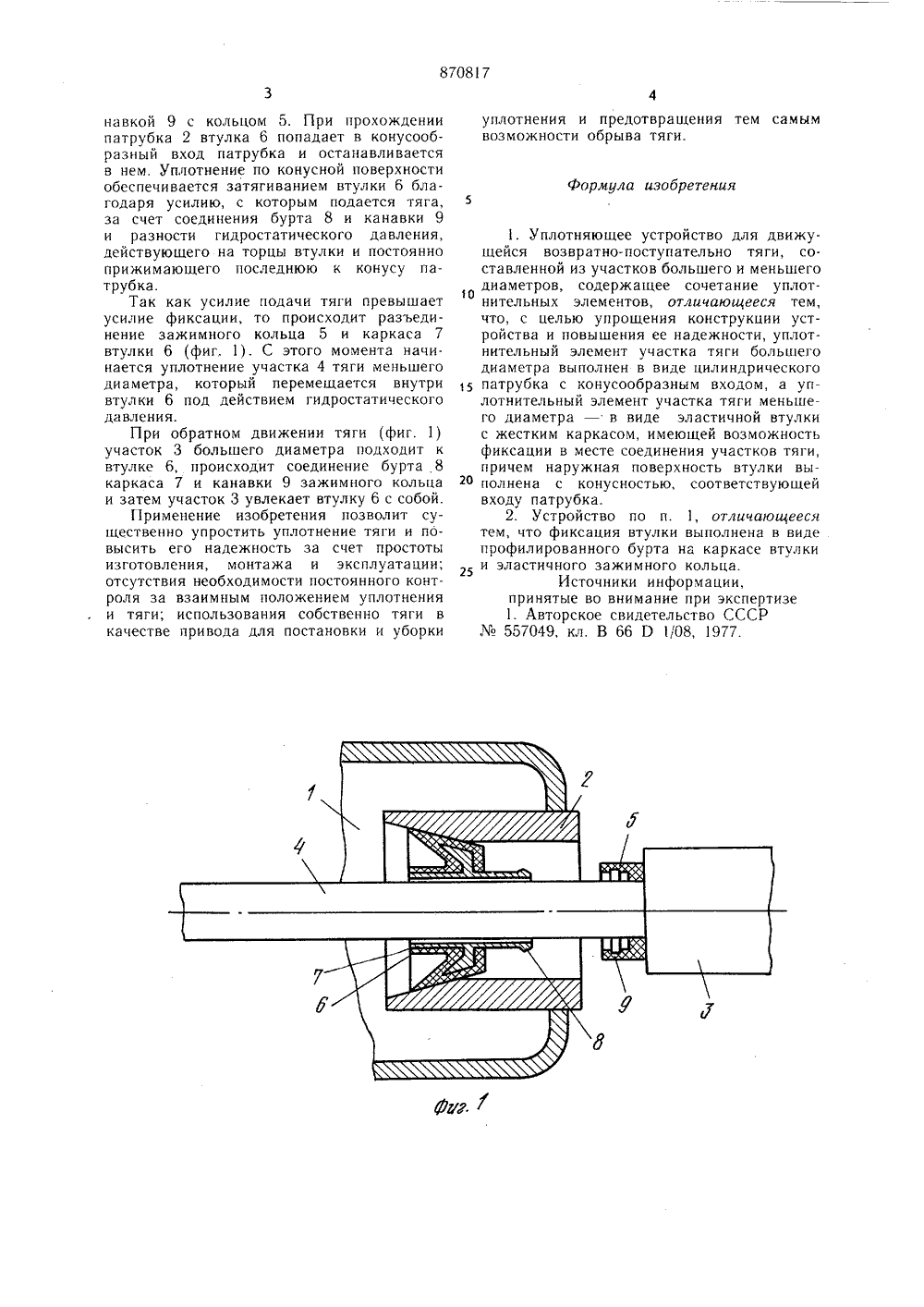

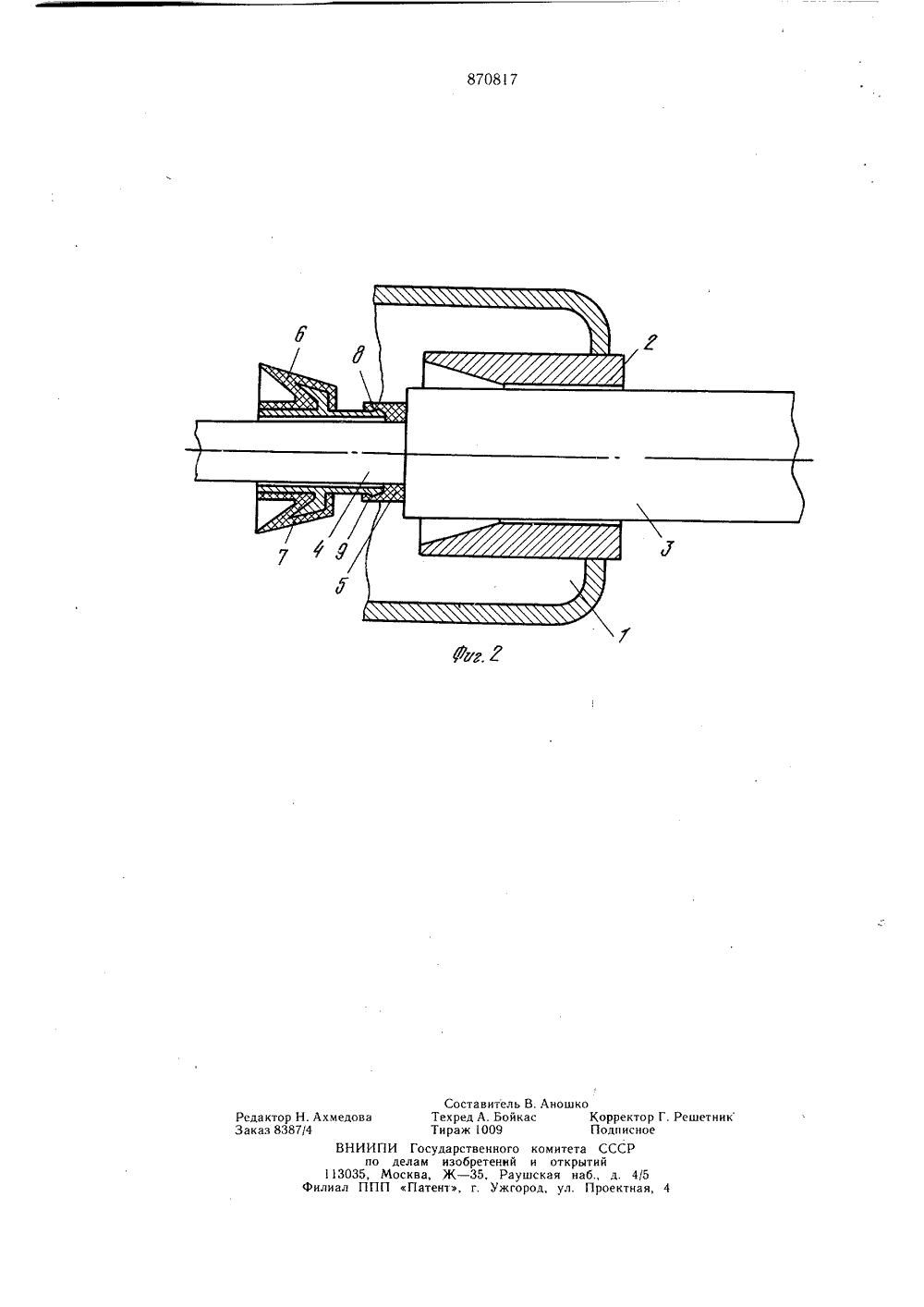

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик870817(51) М Кл зГ 1615/56 В 66 Р/08 Государственный комитет по делам изобретений н открытий,3Изобретение относится к уплотнительной технике.Известны уплотняющие устройства для движущихся возвратно-постуйательно тяг, составленных из участков разного диаметра, выполненные в виде двух роликов, снабженных желобами переменного. радиуса и образующих при сопряжении цилиндрические отверстия, соответствующие диаметрам гибкой тяги 11,. Недостатками их являются сложность конструкции и низкая надежность.Целью изобретения является упрощение конструкции и повышение надежности. С этой целью уплотнительный элемент участка тяги большего диаметра выполнен в виде цилиндрического патрубка с конусообразным входом, а уплотнительный элемент участка тяги меньшего диаметра - в виде эластичной втулки с жестким каркасом, имеющей возможность фиксации в месте соединения участков тяги, причем наружная поверхность втулки выполнена с конусностью, соответствующей входу патрубка. Фиксация втулки выполнена в виде профилированного бурта на каркасе втулки и эластичного зажимного кольца.На фиг. 1 показан общий вид устройствапри пропускании участка тяги меньшего диаметра; на фиг. 2 - общий вид при проходе тяги большего диаметра.Устройство состоит из корпуса 1, в котором установлен цилиндрический патрубок 2 с коническим входом. Между цилиндрической поверхностью патрубка 2 и участком 3 тяги большего диаметра обеспечен необходимый зазор. В месте соединения участка 3 и участка 4 меньшего диаметра установлено эластичное зажимное кольцо 5.На участке 4 тяги установлена втулка 6с жестким каркасом 7, на котором выполнен профилированный бурт 8. В кольце 5 выполнена кольцевая канавка 9.Работа устройства заключается в следующем.Уплотнение участка 3 тяги должно обеспечить избыточное давление в корпусе 1 при заданном расходе воды, что обеспечищ вается наличием зазора между тягой и ци.линдрической частью патрубка. Давлением среды участок 3 тяги выталкивается из кожуха. Втулка 6 соединена буртом 8 и ка 870817навкой 9 с кольцом 5. При прохождении патрубка 2 втулка 6 попадает в конусообразный вход патрубка и останавливается в нем. Уплотнение по конусной поверхности обеспечивается затягиванием втулки 6 благодаря усилию, с которым подается тяга, за счет соединения бурта 8 и канавки 9 и разности гидростатического давления, действующего на торцы втулки и постоянно прижимающего последнюю к конусу патрубка.Так как усилие подачи тяги превышает усилие фиксации, то происходит разъединение зажимного кольца 5 и каркасавтулки 6 (фиг. 1). С этого момента начинается уплотнение участка 4 тяги меньшего диаметра, который перемешается внутри втулки 6 под действием гидростатического давления.При обратном движении тяги (фиг. 1) участок 3 большего диаметра подходит к втулке 6, происходит соединение бурта 8 каркаса 7 и канавки 9 зажимного кольца и затем участок 3 увлекает втулку 6 с собой.Применение изобретения позволит существенно упростить уплотнение тяги и повысить его надежность за счет простоты изготовления, монтажа и эксплуатации; отсутствия необходимости постоянного контроля за взаимным положением уплотнения и тяги; использования собственно тяги в качестве привода для постановки и уборки уплотнения и предотвращения тем самымвозможности обрыва тяги.Формула изобретения1. Уплотняюшее устройство для движушейся возвратно-поступательно тяги, составленной из участков большего и меньшегодиаметров, содержащее сочетание уплотнительных элементов, отличающееся тем,что, с целью упрощения конструкции устройства и повышения ее надежности, уплотнительный элемент участка тяги большегодиаметра выполнен в виде цилиндрического1 патрубка с конусообразным входом, а уплотнительный элемент участка тяги меньшего диаметра - в виде эластичной втулкис жестким каркасом, имеющей возможностьфиксации в месте соединения участков тяги,причем наружная поверхность втулки вы 2 В полнена с конусностью, соответствующейвходу патрубка.2, Устройство по п. 1, отличающеесятем, что фиксация втулки выполнена в видепрофилированного бурта на каркасе втулкии эластичного зажимного кольца.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР557049, кл. В 66 Р 1/08, 1977.Редактор Н. АхмедоваЗаказ 8387/4 Составитель В. Аношко Техред А. Бойкас Корректор Г. Рещетник Тираж 1009 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
