Уплотнительное устройство

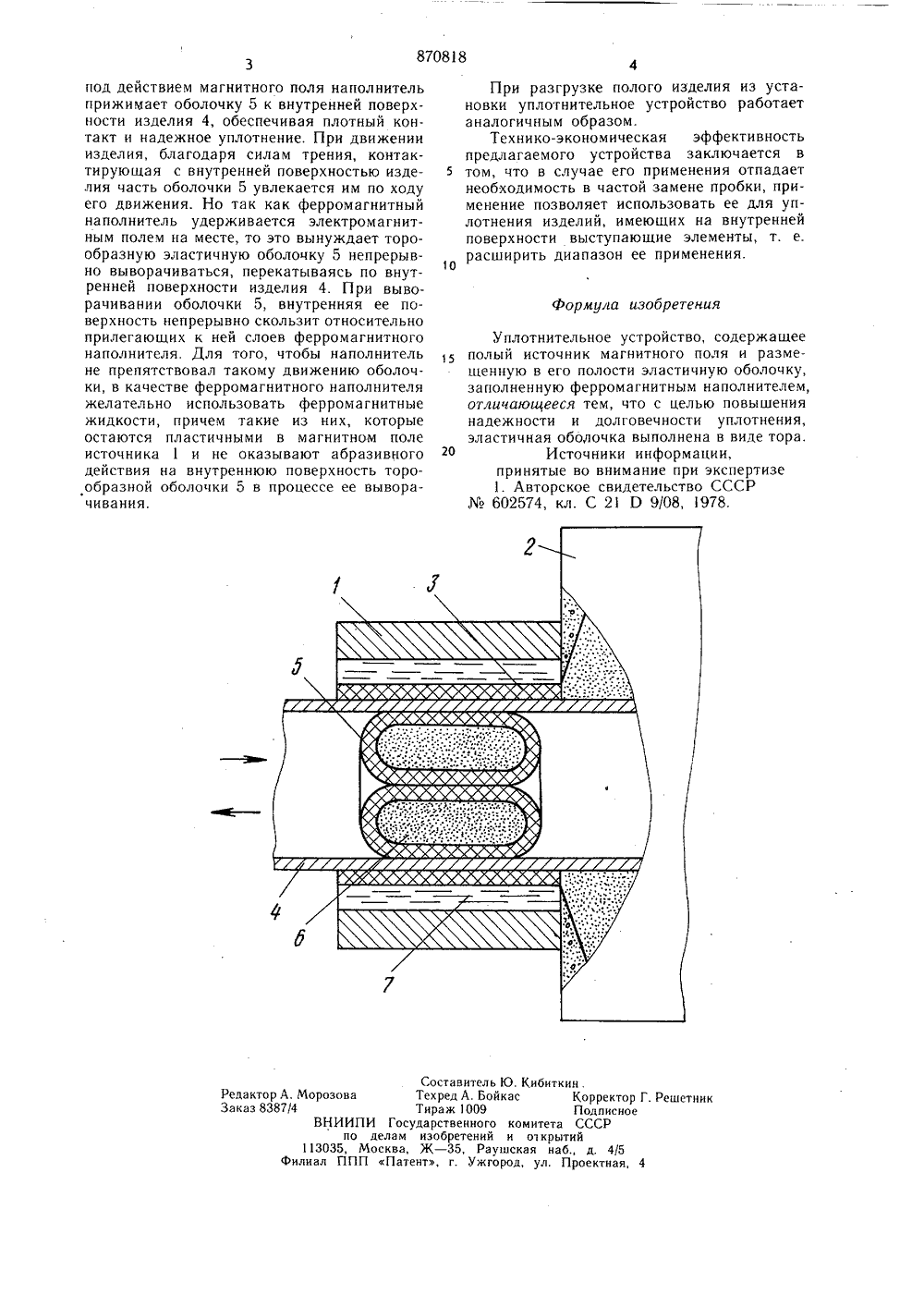

(54) УПЛОТНИТЕЛЬНОЕ УСТРОЙСТВО Изобретение относится к области уплотнительной техники и может быть использовано в устройствах для термической обработки.Известны уплотнительные устройства, содержащие полый источник магнитного поля и размешенную в его полости эластичную оболочку, заполненную ферромагнитным наполнителем 11.Недостатками их являются малый срок службы вследствие износа оболочки.Целью изобретения является повышение надежности и долговечности уплотнения.С этой целью эластичная оболочка выполнена в виде тора.На чертеже показано уплотнительное устройство, разрез.Устройство состоит из источника электромагнитного поля 1, расположенного соосно 15 с загрузочно-разгрузочным окном термической установки 2, Внутренняя поверхность цилиндрического источника поля 1 покрыта эластичным материалом 3, например слоем резины, для уплотнения изделия 4 по его наружному диаметру. В рабочей зоне источ ника 1 располагается уплотнительная пробка, представляющая собой эластичную оболочку, выполненную в виде тора 4, внутренняя зам 2кнутая полость которой заполнена ферромагнитным наполнителем 6, например смесью ферромагнитного порошка и масла. Между внутренней поверхностью источникка 1 и уплотнителем 3 расположена охлаждаемая рубашка 7.Уплотнительное устройство работает следующим образом.Обрабатываемое изделие 4 при загрузке, например, в печь с кипящим электротермическим слоем через загрузочное окно надвигается своим передним концом на пробку 5. При этом указанное окно уплотняется по наружной поверхности изделия за счет эластичного материала 3, а по внутренней - пробкой 5.В процессе загрузки изделие 4 перемещается относительно неподвижного источника электромагнитного поля 1 и пробки 5, удерживаемой электромагнитным полем благодаря ферромагнитному наполнителю 6, заполняющему внутреннюю замкнутую полость оболочки. При перемещении изделия 4 эластичная оболочка, выполненная в виде тора 5, непрерывно выворачивается в полости изделия, перекатываясь по его внутренней поверхности. Это происходит потому, что870818 Формула изобретения Составитель Ю. КиТехред А. БойкасТираж 1009осударственного комим изобретений и оа, Ж - 35, Раушскаяатент, г. Ужгород,бнткин,Корректор Г. РешетниПодписноет Редактор А. Морозова Заказ 8387/4 ВНИИПИ Г по дел 113035, Моск Филиал ППП Пета СССРрытийнаб., д, 4/5Проектная под действием магнитного поля наполнитель прижимает оболочку 5 к внутренней поверхности изделия 4, обеспечивая плотный контакт и надежное уплотнение. При движении изделия, благодаря силам трения, контактирующая с внутренней поверхностью изделия часть оболочки 5 увлекается им по ходу его движения. Но так как ферромагнитный наполнитель удерживается электромагнитным полем на месте, то это вынуждает торо- образную эластичную оболонку 5 непрерывно выворачиваться, перекатываясь по внутренней поверхности изделия 4. При выворачивании оболочки 5, внутренняя ее поверхность непрерывно скользит относительно прилегающих к ней слоев ферромагнитного наполнителя. Для того, чтобы наполнитель не препятствовал такому движению оболочки, в качестве ферромагнитного наполнителя желательно использовать ферромагнитные жидкости, причем такие из них, которые остаются пластичными в магнитном поле источника 1 и не оказывают абразивного действия на внутреннюю поверхность торо- образной оболочки 5 в процессе ее выворачивания. При разгрузке полого изделия из установки уплотнительное устройство работает аналогичным образом.Технико-экономическая эффективностьпредлагаемого устройства заключается в 5 том, что в случае его применения отпадаетнеобходимость в частой замене пробки, применение позволяет использовать ее для уплотнения изделий, имеющих на внутренней поверхности выступающие элементы, т. е.расширить диапазон ее применения.10 Уплотнительное устройство, содержащееполый источник магнитного поля и размещенную в его полости эластичную оболочку,заполненную ферромагнитным наполнителем,отличающееся тем, что с целью повышениянадежности и долговечности уплотнения,эластичная оболочка выполнена в виде тора.20 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР602574, кл. С 21 Р 9/08, 1978.
