Уплотнение

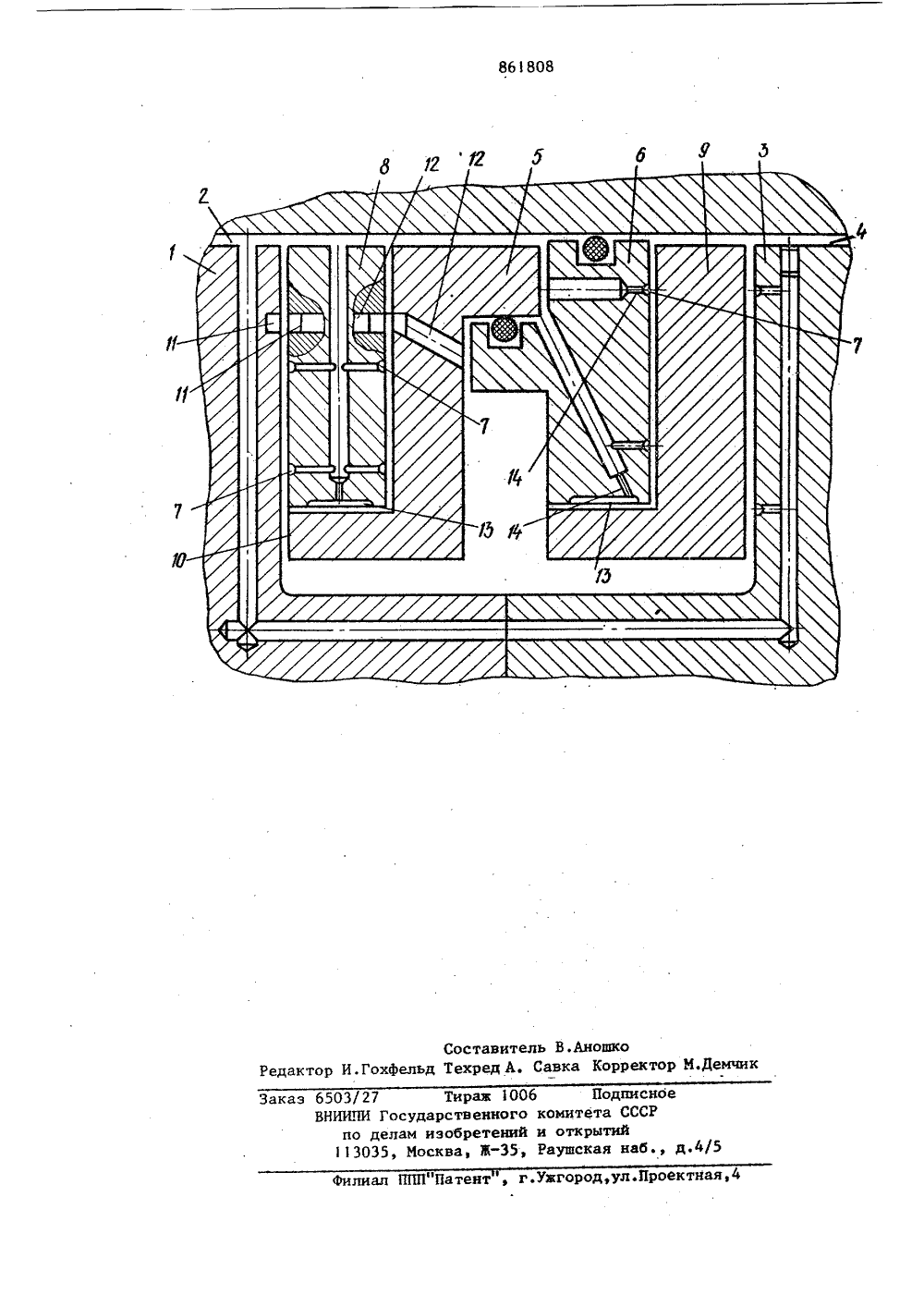

ОП ИСАНИЕ 861808ИЗОБРЕТЕНИЯ Союз СоветсннкСоцналнстнчесннкРесвублни ВТ ОРСК ОМУ СВИДЕТЕЛЬСТВУ Дополнительное к авт, сеид-ву 58 51) М. 22)Заявлено 03,08.79 (21) 280444625-0с прксоединениеатзаявки М -6 Х 15/ йоудврстеоиае кюикт ссср ва,аелаи кзоорвтоккй) УПЛОТНЕ 1 спределительными жысокого давлениятверстиями и робами с зонойКроме того,ельные желоба,ысокого давлениены в шайбе ся к коиструкци валов и может уплотнений роанавка и распредел сообщенные с зоной я, могут быть выпо лотннтель На чертеже предст поперечном разрезе Уплотнение содержи т кольцедержаторого располвысокого дав К тель р Один то жен со сторонния, г другой низкого давле зо О СТОРОНЫ ЗОНЫ ия И ение относитуплотнения вращаницихсябыть использовано дляторов турбомащин.По основному авт.св. У 525822 известно уплотнение, содержащее установленное на валу и размещенное с зазором в корпусе кольцедержателя кольцо,. на торцовых поверхностях которого выполнены желоба, сообщенные с зоной высокого давления Я .Недостатком прототипа является высокая относительная скорость уплотнятощих поверхностей.Цель изобретения - повышение на- дежности путем увеличения быстроходности и работоспособности уплотнения.Укаэанная цель достигается тем, что между уплотнительным кольцом и торцами кольцедержателя введены дополнительные кольцевые шайбы, опирающиеся на цилиндрическую поверхность выступов кольца или шайбы с зазорами, сообщенными дросселирутощими В кольцедержателе помещено уплотнительное разъемное кольцо, состоящее из двух флаицев 5 и 6, йа торцовых поверхностях которых .выполнены желоба 7, сообщенные с зоной 2 высокого давления.Между торцовыми поверхностями фланцев 5,6 и 1,3 кольцедержателя соответственно размещены дополнительные кольцевые шайбы 8,9.На внутренних концах фланцев 5,6 предусмотрены опорные поверхности для посадкй с зазором шайб 8 и 9. На фланце 5 выполнен, например, выступ 10, наружная цилиндрическая поверхность которого является опорной для шайбы 8, а в шайбе 9 выполнен цилиндрический буртик, опорной поверхностью для которого служит внутренняя цилиндрическая поверхность фланца 6.На торцовых поверхностях шайбы 8 или кольцедержателя 1 и фланца 5 нанесены дренажные канавки 11, соединенные дренажными отверстиями 12 с зоной низкого давления.На торцовых и цилиндрических опорных поверхностях фланца 5,6 шайбы 8 и кольцедержателя 1,3 выполнены распределительные желоба 13,7, сообщенные дросселирующими отверстиями 14 и каналами с зоной 8 высокого давления.В рабочем состоянии дополнительные кольцевые шайбы 8 и 9 под действием разности давлений газовой смазки, действующей на торцовые поверхности, самоустанавливаются с оптимальным осевым зазором относительно контактных торцовых поверхностей фланцев 5, 6 и 1, 3 кольцедержателя.В радиальном направлении шайбы 8 и 9, опираясь на слой смазки, поступающей из зоны 2 высокого давления через дросселирующие отверстия 14 ираспределительные желоба 13, способны под действием сил трения, возникающих в зазорах скольжения, вращаться, обеспечивая тем самым снижение относительной скорости уплотняющих поверхностей приблизительно в 2 раза,Ввиду снижения относительной скорости скольжения снижаются потериэнергии на трение, увеличиваетсявиброустойчивость слоя газа в опорных зазорах, значительно повышая 10 быстроходность узла.формула изобретения1 1.Уплотнение по авт.св, В 525822,о т л и ч а ю щ е е с я тем, что, сцелью повышения надежности путем снижения относительной скорости скольжения уплотнительных поверхностей, между торцовыми поверхностями кольца икольцедержателя установлены дополнительные кольцевые шайбы, а внутренниестороны каждого торца кольца выполнены с цилиндрическими поверхностямидля посадки с зазором шайбы, приэтом на одной из смежных посадочныхповерхностей выполнены желоба, сообщенные с зоной высокого давления.2.Уплотнение по п.1, о т л и "ч а ю щ е е с я тем, что канавка ижелоба выполнены в шайбе,Источники информации,принятые во внимание при экспертизе1.Авторское свидетельство СССРУ 525822, кл. Г 16 Е 1544 , 1977861808 Составитель В.Аношкоедактор И.Гохфельд Техред А, Савка Корректор М.Демчик сноеСР атент , г.ужгород,ул.Проектная,4 аз 6503/27 Тираж 100 ВНИИЛИ Государственного по делам изобретений 113035, Москва, Ж-Э 5, Подпиомитета ССоткрытийаушская наб., д
