Уплотнительный элел1ентшшшдсепi.: nшмо гена
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

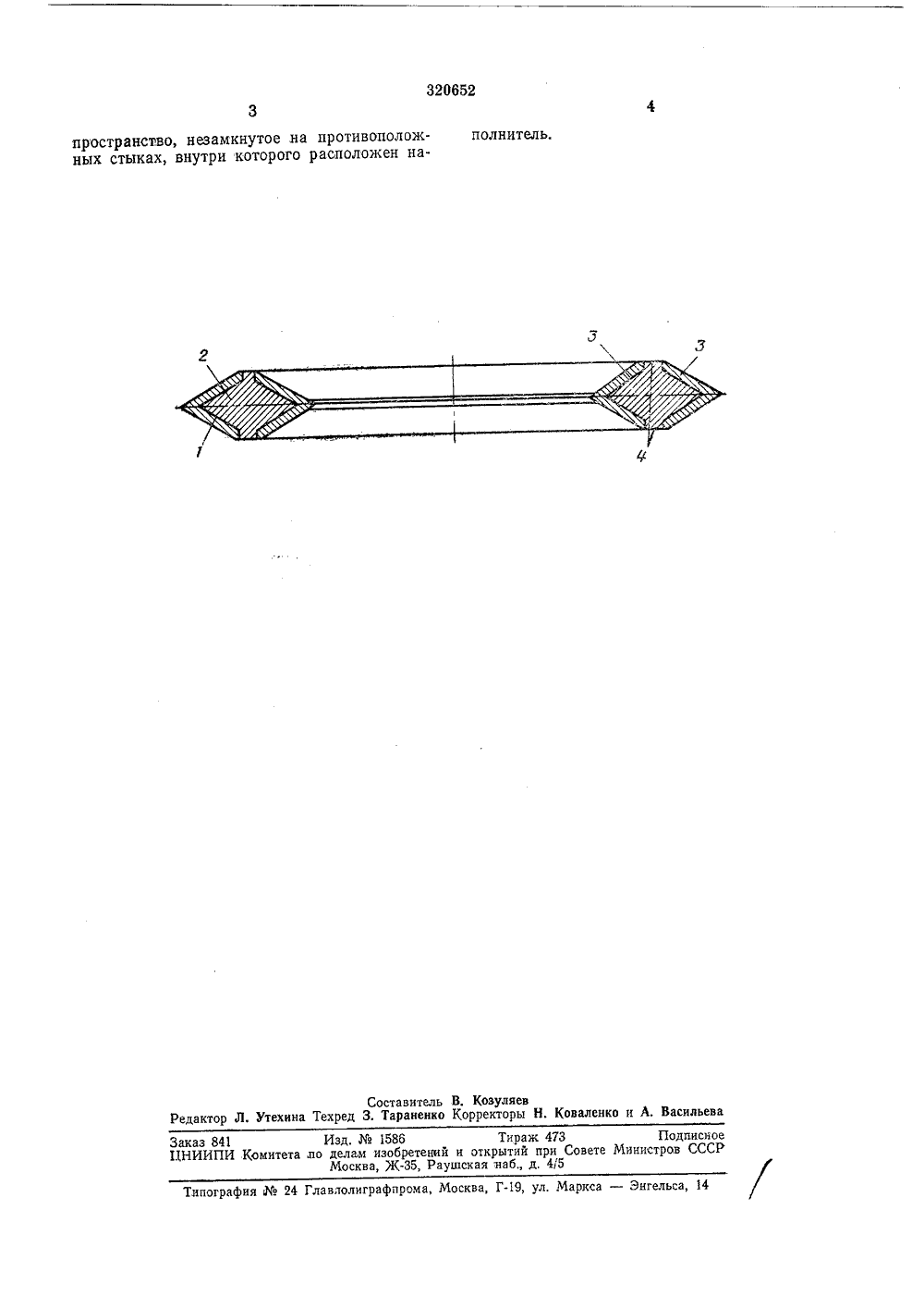

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ 320652 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства МПК Г 16 Ь 43/О 1" 161 15/06( 1414053/25-8 влено 02.111,1 заявки-с присоединени Комитет по делам изобретений и открытий при Совете Министров СССРтет теньпубликовано 04.Х.1971 ДК 621 643.62-7 .645 (088 8) ния описания 1,11,19 ата опубликэ вторызобретени Д. Данилов, А. Б. Хейфец, Б, Г, Хрюкин, Е. ф. Кузьми В. С, Новосадов, И, Д, Анохин и В. С. Жилнинаявител УПЛОТНИТЕЛЬНЫЙ ЭЛЕИЕ В общем случае усилие, к приложить к оболочкам при динения, состоит из двух со жет быть выражено следую Робш - Ркр+Рупргде Ркр - усилие, рави сти материал полнен наполнитель; Рупр - усилие, необх мации грани щая у ни завиоторое необходим герметизации сое ставляющих и мо щим уравнением: ое пределу текуче- а, из которого выодимое для дефор чных оболочек.равнения (Рур )сит от формы обо Вторая составляюзначительной степелочек 1.Усилие, при котвакуумно-плотное слах 2 - 3 кг на линв 10 - 15 раз меньшвакуумного уплотнес прокладкой из ме ором надеоединениеейный мме усилий, нния разъемдиого мате жно достигаетсялежит в предеплотнителя, что еобходимых для ного соединения иала. мет изобретени Уплотнидвух охватоболочек,нитель изличаюи 1 ийсдежностилах нагрузразом, что Изобретение относится к области машиностроения, а именно к уплотнительным элементам, применяемым в вакуумной технике. Известны уплотнительные элементы, образо ванные из двух охватьввающих одна другую граничных оболочек, между которыми размещен наполнитель из высоко пластичного материала.Предложенный уплотнительный элемент от личается от известных тем, что оболочки выполнены таким образом, что в сборе ограничивают ромбовидное пространство, незамкнутое на противоположных стыкахвнутри которого расположен наполнитель.15Это повышает надежность его работы при многократных циклах нагрузочки.На чертеже изображен описываемый уплотнительный элемент.Уплотнительный элемент состоит из двух, 20 охватывающих одна другую граничных оболочек 1, между которыми размещен наполнитель 2 из высоко.пластичного материала. Оболочки выполнены таким образом, что в сборе ограничивают ромбовидное пространство 3, незам кнутое на противоположных стыках 4.При сжатии прокладки между уплотняющими поверхностями оболочек 1 кромки имеют возможность деформироваться в направлении приложения уплотняющих усилий. 30 тельный элемент, образованный из ывающих одна другую граничных между которыми размещен наполвысоко пластичного материала, отя тем, что, с целью повышения наего работы при многократных цик ки, оболочки выполнены таким об в сооре ограничивают ромбовидное320652 пространство, незамкнутое на противоположных стыках, внутри которого расположен наполнитель. Составитель В. Козуляев Редактор Л. Утехина Техред 3. Тараненко Корректоры Н, Коваленко и А. ВасильеваЗаказ 841 Изд.158 о Тираж 473 ПодписноеЦНИИПИ Комитета ло делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская маб., д. 4/5Типография24 Главполиграфпрома, Москва, Г, ул. Маркса - Энгельса, 14
