Установка для изготовления деревянных щитовfimn v-“; фулй •-•
Номер патента: 424712
Опубликовано: 25.04.1974
Авторы: Алмазова, Бцев, Домашнее, Кисленко, Потемкин, Сюрков
МПК: B27G 11/00, B27M 3/00
Метки: деревянных, фулй, щитовfimn
...силового цилиндра 34 может понижаться, качаясь в направлении стрелки.Для ориентации доски в продольном направлении, а также для предотвращения стирания клея с кромок доски, на утопающем столе установлены четыре звездочки с острыми пластинками-зубцами.Оси двух звездочек 35 закреплены на столенеподвижно и точки образующих звездочек 5 составляют с базовой поверхностью Ж однуобщую плоскость. Оси двух других звездочек 36 закреплены на утопающем столе на подпружиненных рычагах 37, имеющих возможность перемещаться в плоскости стола в зави симости от ширины подаваемой доски.Задающий механизм 38 имеет направляющие 39, по которым на роликах 40 перемещается каретка 41 с упором 42. На каретке 41 жестко закреплена стрелка 43. На конце 15 стрелы на...
Станок для обработки деревянных деталей
Номер патента: 389925
Опубликовано: 01.01.1973
Авторы: Домашнее, Кисленко, Потемкин
МПК: B27B 5/24
Метки: деревянных, станок
...деталейн состоит из станины 1, на которойрованы электродвигатели 2 с круглыами 3, оси вращения которых раополопод угловом, регулируемым в завиоимотреоований к изготовляемой детали. танине установлен стол 4, имеющий ность качания в вертикальной плаокоол подоружинен пружинами 5.толе установлены рольганг б, стацно-,парный упор 7 и прижимы 8, перемещающиеся в направляющих 9.Проивод качания стола состоит из электродвигателя 10, червячного редуктора 11, кулач ка 12, двуплечего рычага 13, шарнирно закрепленного на стойке 14,и связанного с прижимами 8 через тягу 15 и коромысло 1 б.Станок работает следующим образом.Деталь по рольгангу б подается в станок до 0 остановки упором 7. Механическим включением кулачковой муфты (на чертеже не...
Листогибочная машина
Номер патента: 292723
Опубликовано: 01.01.1971
Авторы: Бцев, Домашнее, Потемкин
МПК: B21D 7/08
Метки: листогибочная
...направлении по направляющим 11. Правый хвостовик валка закреплен в радиально-упорном подшипнике 12, а левый конец опирается ца конические роли ки П Вертикальное перемещение нижнего292723 Сгиб гыиа валка осуществляется с помощью пневмоцилиндра 14 и клиньев 15. Боковые валки 1 и 2 также представляют собой конические тела, вращающиеся вокруг осей, неподвижно закрепленных на фундаменте (см. фиг, 2).Нижний и верхний валки с приводами и механизмами монтируются на раме 16, когорая левым концом висит на оси 17. Ось на стойках крепится на фундаменте. Рама с валками и приводами может качаться вокруг точки О.Механизм качания состоит из червячного привода, винта с ходовой гайкой и рычага 18, который при качании перемещается из положения А в...

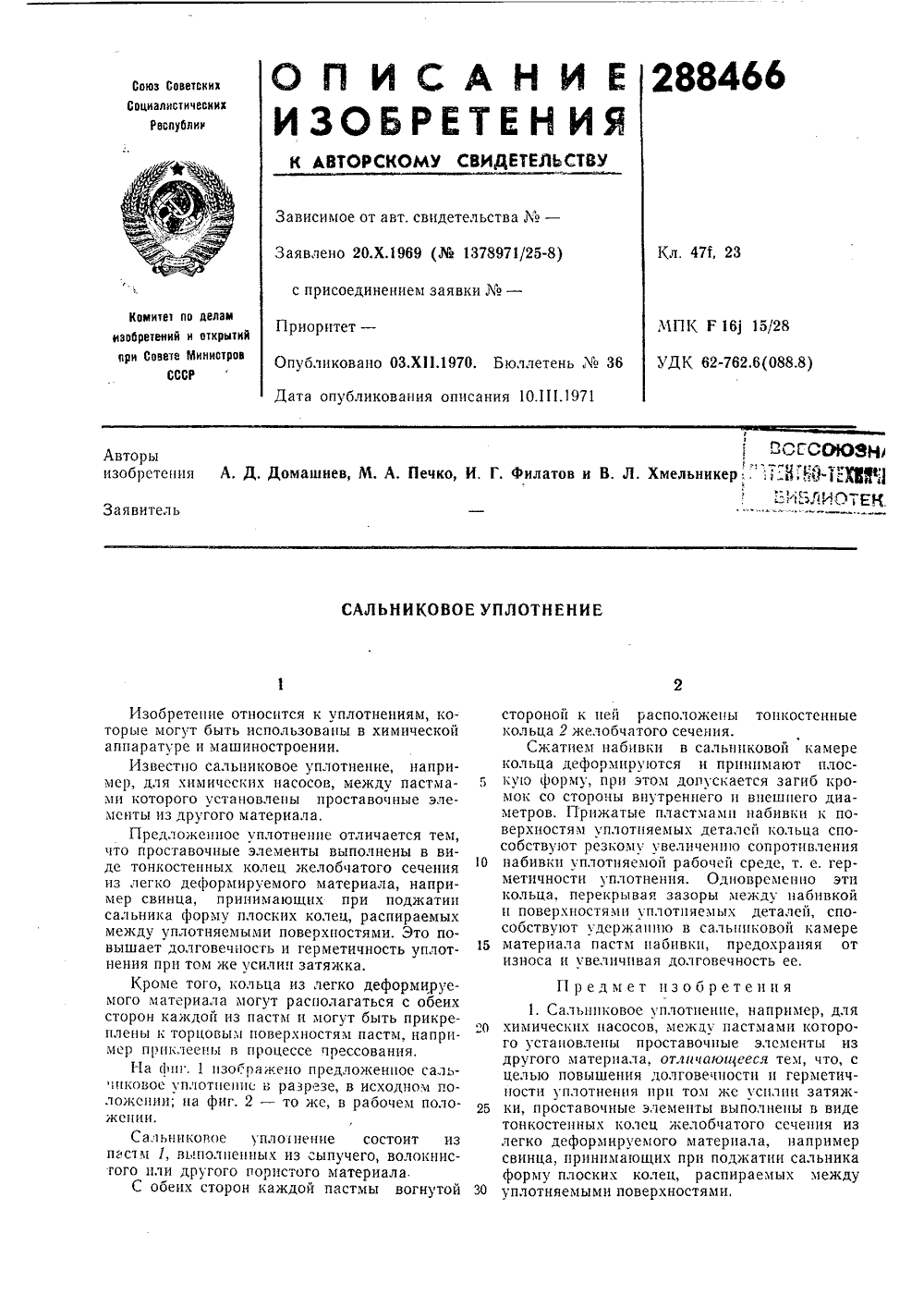

Сальниковое уплотнение
Номер патента: 288466
Опубликовано: 01.01.1970
Авторы: Домашнее, Печко, Филатов, Хмельникер
МПК: F16J 15/28
Метки: сальниковое, уплотнение
...прессования.На с 1 пг, 1 изображено предложенное саль"иковос уплотненно в разрезе, в исходном положении; на фиг. 2 - то же, в рабочем положении.Сальниковое уплос пение состоит из пастм 1, выполненных из сыпучего, волокнисгого пли другого пористого материала.С обеих сторон каждой пастмы вогнутой стороной к цей расположены тонкостенные кольца 2 желобчатого сечения.Сжатием набивки в сальниковой камерекольца деформируются и принимают плосс;усо форксу, при этом допуссается заиб ссромок со стороны внутреннего и внешнего диаметров. Прижатые пластмамц набивки к поверхностям уплотцяемых деталей кольца способствуют резкому увеличению сопротивления 10 набивки уплотняемой рабочей среде, т. е, герметичности уплотнения. Одссоврехсешто эти...
