Номер патента: 1709436

Опубликовано: 30.01.1992

Авторы: Альховский, Асафьев, Боронов, Голуб, Ильинский, Тупиков, Цибизов

МПК: H01P 1/06

Метки: волноводное, вращающееся, сочленение

...на ЭВМ с использованием известного алгоритма), Снижение потерь энергии волны ЕН 11 в волноводном вращающемся сочленении достигается за счет выполнения торца каждого отрезка волновода в плоскости симметрии впадины гофра (фиг,1). Следствием такого выполнения являются два основных фактора,Отрезки волноводов во вращающемся сочленении располагаются с сохранением периодичности гофрирования по длине вращающегося сочленения. В этом случае сочленение валноводов вносит наименьшее локальное изменение волнового сопротивления, а следовательно, и наименьшее отражение. При работе в многомодовом режиме такбе расположение отрезков волновода обуславливает, кроме того, минимальное возбуждение параэитных типов волн, а следовательно, обеспечивает...

Номер патента: 1669975

Опубликовано: 15.08.1991

Авторы: Алехин, Асафьев, Генералов, Мамонтов, Монахов, Морохов, Сурис, Шойтова

МПК: C10M 125/08

Метки: композиция, смазочная

...м/с, и ступенчато увеличивающейся нагрузке. Ролик выполнен из стали (Нйс = 50), колодка из алюминиевого сплава АЛ-ЗО.В табл. 1 приведены трибологические характеристики работы пары трения (сталь 45-АЛ-ЗО, линейная скорость 2 м/с) с использованием масел и смазочных композиций с 0,1 ультрадисперсного порошка. В качестве присадок, содержащих твердые частицы, использованы полученные плазмохимическим методом порошки меди с удельной поверхностью 5 м /г, алюминия с удельной поверхностью 2 м 2/г железа, с удельной поверхностью 0,25 м /г, а также полученную детонационную способом смесь алмазов с1669975 зона размеров (50-80 мм) на трибологические характеристики работы пары трения серый чугун СЧ- алюминиевый сплав АЛ(масло И 50-А, линейная скорость...

Номер патента: 1669974

Опубликовано: 15.08.1991

Авторы: Азбель, Алексеев, Асафьев, Гальперин, Генералов, Гречиков, Карнаухов, Куликов, Монахов, Полетаев, Тетерин

МПК: C10M 125/04

Метки: композиция, смазочная

...н(Грузкд;( Р - 5 г.л(.(1 д) а ) , ,е ие(. )ЫХ П. ( ДДОК Д ОСН (ГЕ У ьтР (гРных пороцкоеэчфсктзно. При средних1 Оих г Д 1 у,галО ( Л(, (.,К (сн;жсния тр=,ид пол;(с( дл;( составаг р",алками алмаза и в большей степе и дтяП ) (Э( л :4Д Е 1) 1 С Лф Д( ЗЧ ОК П( () ЗЦИ,Для состдгов на ого)е ируст)иэльог,) Р(,.сд И 50 - А цр( Г(теглд 1 сл(зочн)ткомпозиция 1 оз оляет получить ндбол".еаь( оке с,1;(ен, е ;(э к(1 из( тэ трс ( .ИЗ ССЕХ ОСГДГЬН К ИССЛЕДОаа НЬХ СЛДЗОЧных ко: 1 озцЙ до всем исследовзСчд.;дп )зоне нагрузок. Максид "ьньй э факт отее применения в сравнении с чистыл мдсло. - 77;ь цри Р = 20 9 ,1 П д в сравнениис,.:;д 1-1;, т;и( тех:(.1 дгрузкдк.Р;:з л(,т;,ты ".кдзыва ог, (то коэ:1(иц,1.снт )ь.ния мини:ален в случ;е цримснения5...

Номер патента: 1583999

Опубликовано: 07.08.1990

Авторы: Альховский, Асафьев, Балашова, Боронов, Голуб, Ильинский, Паско, Цибизов

МПК: H01P 3/14

Метки: волновод, гибкий

...собой гладкуюпериодическую функцию.Размеры круглой металлической трубы1 с кольцевым гофром выбраны из соотношенийВо/А =0,77,. 2,0, (1)Т/ До=0,22" 0,51 (2)а/Л о= (-0,76 Т/ Яо+ 0,55),(0,79 Т/ Яо+ 0,21), (3)где Во - максимальный радиус круглой металлической трубы 1;а - глубина гофра 2;Т - период гофра 2;А - длина волны в свободном пространстве;о - средняя длина волны в свободномпространстве,Гибкий волновод работает следующимобразом.Благодаря выбранным размерам Во/Л покруглой металлической трубе 1 распространяется СВЧ-сигнал на волне ЕН 11 без существенной многомодовости (число типов волн 10).. Как видно из фиг. 2, при Т/о = 0.22 имеетсярежим аномально низких вносимых потерь,а при ТЯ о0,51 имеет место режим запирания для волны ЕН...

Номер патента: 1474364

Опубликовано: 23.04.1989

Авторы: Асафьев, Григорович

МПК: F16J 15/18

Метки: вала, вращающегося, узел, уплотнения

...ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат патент" г.ужгород, ул. Гагарина,01 Изобретение относится к уплотнительной технике, в частности к уплотнению вертикальных вращающихсявалов аппаратов с перемешивающимиустройствами, и может быть примененов химической и других отраслях промышленности,Цель изобретения - расширениетехнологических возможностей узлауплотнения путем повышения его термоустойчивости,На чертеже показан узел уплотнения, общий вид.Узел уплотнения содержит соединенный с валом 1 П-образный кольцевой бурт 2, с внутренней стенкойкоторого контактирует размещенноев корпусе 3 сальниковое уплотнение,4 из эластичного...

Номер патента: 1378927

Опубликовано: 07.03.1988

Авторы: Асафьев, Генералов, Монахов, Федянин, Яковлев

МПК: B06B 1/00

Метки: скорости, стержневой, трансформатор, ультразвуковой

...в жидкие среды или сыпучие материалы, например для ведения процессов эмульгирования, диспергирования, гомогениэации, пропитки, очистки, распыления, уплотнения, проведения химических процессов.Цель изобретения - сокращение габаритов трансформатора.На чертеже приведен предлагаемый трансформатор с распределением амплитуды, общий вцд.Трансформа гор выполнен в лиде комбинации последовательно акустически жестко соедццеццых участков постоянного и первые. ц ,о поперечного се ения: левый цц цц.тцческий участок 1 присоединяетк "ектроакустическому преобраэоцат,и, вправо происходит передача энергии излучения через правый выходной торец 2 и через боковые поверхности трансформатора, Первые три участка: цилиндрический 1 радиуса Н , коцический или...

Номер патента: 1259377

Опубликовано: 23.09.1986

Авторы: Альховский, Асафьев, Гихоренко, Ермолин, Кондратьев, Пантелеев, Сальков, Тепляшин

МПК: H01Q 21/26

Метки: антенна

...вибраторам 1, приэтом симметричные вибраторы 1 расположены в горизонтальной плоскости вдоль сторон квадрата, диагоналями которого являются попереченые штанги 3 длиной Хр.4,жестко закрепленные в точке пересечения напродольной штанге 4 и гальванически соединенные с и с плечами симметричных вибраторов 1, между которыми имеются разрывы 5 длиной Хр./150. В эту антенну введенвертикальный биконический излучатель ивторой коаксиальный фидер 6.Верхний конус вертикального биконического излучателя 7 выполнен из четырех 25проводников длиной Хмакс./4, где Хмакс. - максимальная длина волны рабочего диапазона,верхние концы которых подсоединены к сторонам квадрата в разрывах 5, а их нижние концы объединены и гальванически соединены с продольной...

Номер патента: 1190200

Опубликовано: 07.11.1985

Авторы: Асафьев, Симонов

МПК: G01F 17/00

Метки: объемомер, пневматический

...Техред Л.Мартяшова Корректор Г.Решетник Заказ 6961/43 Тираж 702 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., 4/5филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к измерительной технике и может быть использовано для определения объема емкостей ител,Цель изобретения - повышение точности измерения путем исключения температурной погрешности.На чертеже представлена схема пневматического объемомера.0 бъемомер содеожит блок 1 управ- Опения, привод 2, датчик 3 импульсов,счетчик 4 импульсов, поршневой компрессор 5, датчик 6 давления, первый 7 и второй 8 клапанй, эталоннуюемкость 9 и измерительную камеру .10. 15Устройство работает следующим об-разом.В...

Номер патента: 1141483

Опубликовано: 23.02.1985

Авторы: Альховский, Асафьев, Кондратьев, Тепляшин

МПК: H01Q 21/28

Метки: антенна, горизонтальной, поляризации

...а концы поперечных штанг жестко соединены с плечами симметричных вибраторов 21.Недостатками известной антенны горизонтальной поляризации являются большие габарпты, масса и парусность. Цель изобретения - уменьшение габаритов, массы и парусности.Поставленная цель достигается тем, что в антенне горизонтальной поляризации, содержащей симметричные вибраторы, размещенные в первом и втором ярусах, поперечные штанги, продольную штангу и питаюший фидер с высокочастотным выходным разъемом, при этом поперечные штанги жестко соединены с продольной штангой, а концы поперечных штанг жестко соединены с плечами симметричных вибраторов, длина плеч симметричных вибраторов равна Л /6, где 3 - рабочая длина волны, симметричные вибраторы расположены...

Номер патента: 1112063

Опубликовано: 07.09.1984

Авторы: Асафьев, Рубан

МПК: C12Q 3/00

Метки: гашения, датчик, пены, уровня, устройству

...изготовленных из антикоррозионного, нейтрального к среде и проводящего ток материала и из гидрофобного,нейтраль ного к среде и не проводящего ток материала, причем отношение длины секций, не проводящих ток, к длине секций, проводящих ток, 1:3.На фиг, 1 изображена блок-схема 55 устройства для автоматического гашения пены с датчиком уровня, на Фиг.2" конструкция датчика уровня. 063 2Устройство содержит измерительный электрод 1, установленный в биореакторе 2 и подключенный к блокам 3-6следящей схемы управления, Блоки 3-6 управляют исполнительными механизмами 7-10 механического пеногасителя, химического пеногасителя, отключениямешалки и отключения подачи воздуха на аэрацию соответственно,Измерительный электрод 1 представ"ляет собой...

Номер патента: 1092348

Опубликовано: 15.05.1984

Авторы: Асафьев, Западня, Зезянов

МПК: F27D 1/00

Метки: монтажа, хлоратора

...слоя засыпки, По окончании кладки и подготовки хлоратора к сушке во внутренние отделения хлоратора и в зазор между облицовочным слоем и кладкой устанавливают электронагреватели и начинают сушку облицовочного слоя и кладки. Скорость сушки регулируют количеством подводимого тепла от электронагревателей путем изменения ступеней напряжения трансформаторов. Высокая интенсивность сушки футеровки обуславливается тем, что тепло от нагревателей, расположенных в воздушном зазоре, передается к свободным поверхностям облицовочного слоя и кладки как за счет конвективной теплопередачи, так и теплоизлучением. Кроме того, при отсутствии слоя засыпки пары воды свободно удаляются через воздушный зазор, и скорость сушки в этом случае целиком определяется...

Номер патента: 965035

Опубликовано: 07.10.1982

Авторы: Асафьев, Блантер, Быстренин, Григорович, Жайворонок, Леонтьев, Милославский, Титомер

МПК: H05B 7/12

Метки: дуговой, перемещения, электрода, электропечи

...внутренних цилиндров 9, Прижим щек контактного узла 19 к электроду 7 осуществляется тарельчатыми пружинами с усилием, меньшим необходимого для удержания электрода.При работе дуговых печей с расходуемыми электродами наращивание электрода производится при отключенной печи и нижнем расположении всех механизмов устройства. Операции по наращиванию электрода и включению печи в работу производятся в следующей последовательности.Секция электрода 13 грузоподъем- фо ным устройством устанавливается на электрод 7 и навинчивается на ниппель. Зажимное кольцо 16 разжимается и освобождает электрод 7, удерживаемый грузоподъемным устройством. В 5 полости наружных цилиндров 8 через штуцеры 10 подается рабочий агент. Корпуса наружных цилиндров вместе...

Номер патента: 955190

Опубликовано: 30.08.1982

Авторы: Асафьев, Белоусов, Богуславский, Козлов

МПК: G09G 1/16

Метки: варианты, его, информации, лучевой, отображения, трубки, экране, электронно

...б предназначен дляподключения к вертикально отклоняющей катушке 11 электроннолучевойтрубки 8 сигналов либо с выходаФормирователя 4 отклоняющего напряжения по координате У, либо с выхода инвертора 7 по управляющемусигналу с первого триггера 5. Формирователь 12 упранляющих сигналовФормирует из кода знака поступающего От внешнего устройства, сигналы, управляющие первым 5 и вторым13 триггерами, и сигналы, подаваемыечерез второй коммутатор 14 на нходблока 1 управления, Второй триггер13 управляет работой второго комму 955190татора 14 и коэффициентом передачи усилителя 15. Второй коммутатор 14 предназначен для передачи на блок 1 управления сигналов от Формирователя 12 управляющих сигналов в зависимости от сигнала второго триггера 13.,5...

Номер патента: 905780

Опубликовано: 15.02.1982

Авторы: Асафьев, Копылов

МПК: G01N 29/04

Метки: искатель, ультразвуковой

...ванну 4 и расположенный на ванне до полнительный преобразователь 5 ультразвуковых колебаний. 11 озицией 6обозначено контролируемое изделие.905780 Формула изобретения Составитель Р.ВосканянТехред И, Надь Корректор А.Дзятко Редактор Л.Плисак Заказ 357 63 Тираж. 882 ПодписноеВНИИЛИ Государственного комитета СССРпо делам изобретений и открытий113035, Иосква, Ж, Раушская наб., д. 4/5 Филиал ППП 1 атент, г. Ужгород, ул, Проектная, 4 3Ультразвуковой искатель работает следующим образом.Ультразвуковой искатель располагают на поверхности контролируемого изделия 6. Возбуждают с помощью преобразователя 2 ультразвуковые колебания, которые распространяются через прозрачную призму 1 и локальную ванну 4 в материал контролируемого изделия 6 для...

Номер патента: 902059

Опубликовано: 30.01.1982

Авторы: Асафьев, Докукин, Кирюшатов, Муханов, Стекольников, Ткачев, Холодов

МПК: G11B 5/09

Метки: записи-воспроизведения, магнитной, передачи, сигналов

...информации и контрольных сумм информации.На чертеже представлено предлагаемоеустройство.Устройство содержит основные и резервные блоки 1 и 2 магнитной записи-воспроизведения, автоматические системы 3 управления, системы 4 передачи данных и канал 5 передачи данных.Магнитная запись-воспроизведение сигналов передачи происходит следующим образом.На основании исходных данных контрольных сумм исходных данных преобразуют сиг902059 налы передачи,.а затем формируют сигналы записи. Причем при преобразовании сигналов передачи производят обмен исходными данными и контрольными суммами исходных данных, а перед формированием сигналов записи осуществляют сравнение последних двух слов исходных данных и контрольных сумм исходных данных. В процессе...

Номер патента: 852437

Опубликовано: 07.08.1981

Авторы: Асафьев, Блантер, Гольберг, Николенко, Уманский, Хомоза

МПК: B22D 5/00

Метки: дляотливки, конвейерная, литейная, чушек

...спицы 17 в полость второй цапфы вала 1 б и идет на слив, На одном из ободов карусели 3 крепится цепь 22, выполняющая функции цевок в цевочном зацвплении карусели 3 с звездочкой привода 23. Для перекрытия зазоров между,изложницами и направления разливаемого металла в полость,изложницы слуиит прврыватель 24 струи. Он приводится во вращение звездочкой 25, входящей в зацепление с цепью 22. Струя расплавленного металла подается по оси прерывателя струи на желоба прерывателя. Для предварительного разогрева изложниц могут быть использоианы газовые,или другие горелки, а для предотвращения прилипания разливаемого ;металла к изложницам могут быть устаяовлены брызгала с подведенными к ним известковым молокомраствором борной кислоты или другими...

Номер патента: 840029

Опубликовано: 23.06.1981

Авторы: Асафьев, Копылов

МПК: B67D 5/30

Метки: дозированной, жидкостью, заправкиемкости

...является то, что в нем не учитывается связан- ф3 ное с конструктивными особенностями изменение площади поперечного сечення по высоте емкости, что приводит к появлению погрешности за счет изменения обьема, а следовательно, и массы дозируемой жидкости,Цель изобретения - повышение точности дозировки при заправке емкости жид 2костью без применения взвешивающих и расходомерных устройств.Указанная цель достигается тем, что устройство для дозированной заправки емкости жидкостью, содержащее измерители гидростатического давления и температуры жидкости, преобразователи этих параметров в электрические сигналы и испатнительный механизм, установленньй на заправочнсь-сливном трубопроводе, снабженс блоками. индикации, сравнения, вычисления...

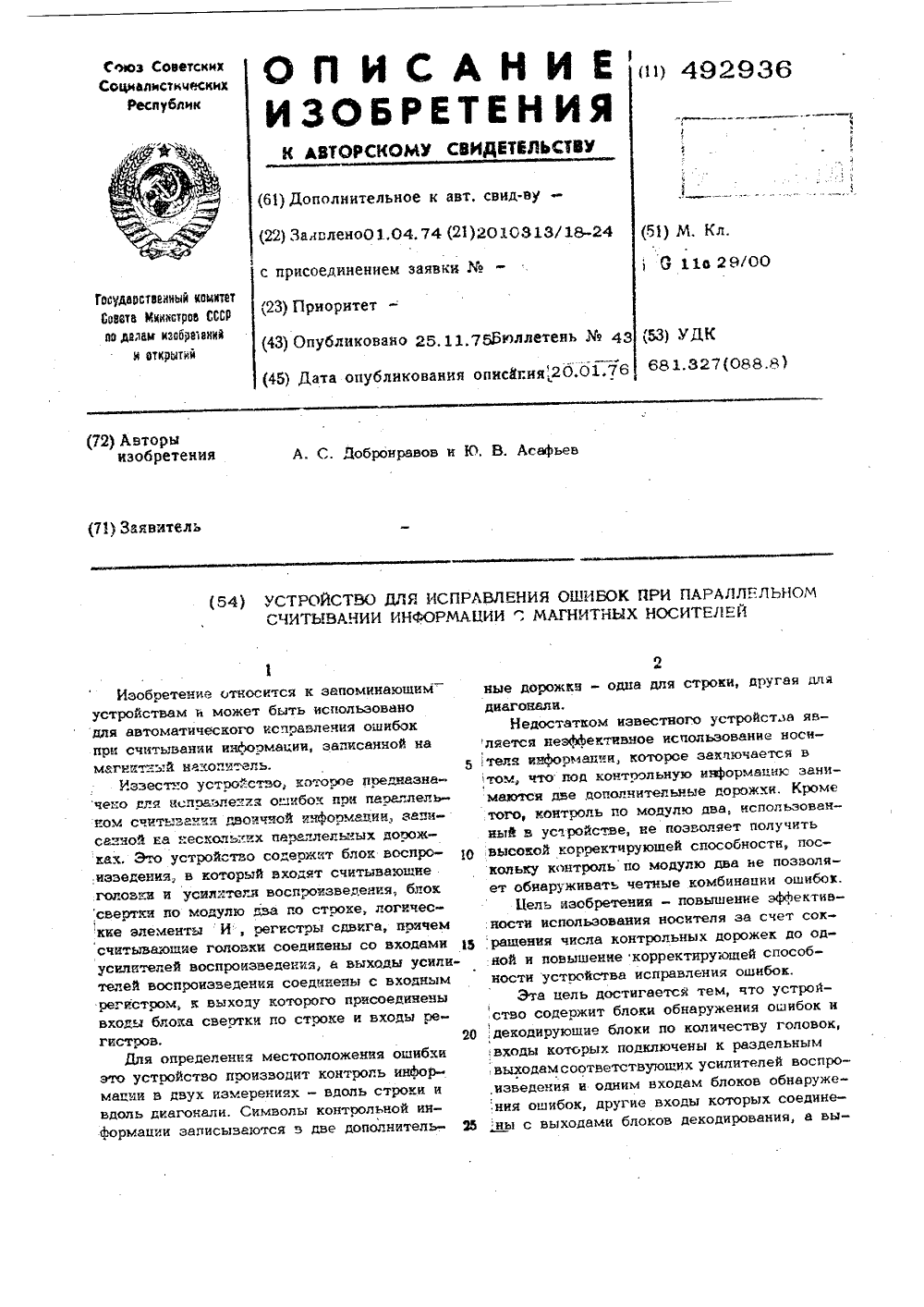

Номер патента: 492936

Опубликовано: 25.11.1975

Авторы: Асафьев, Добронравов

МПК: G11C 29/00

Метки: информации, исправления, магнитных, носителей, ошибок, параллельном, считывании

...не единичном выходе триггера 6, которая соответствует изменениям состояния намагнкчеицястк носителя, сдвинутым во времени при отсутствии " ошибок прн считывании информации,.Рассмотрим процесс обнаружения ошибоп устройством, На фиг. 2 отдельные временные позиции обозначены числами 16-24. Прерположкм, что в позиции 17 (фкг. 2 1АВ ) вместо единицы счктвн ноль. Зто означает. что в позиции 17 на временных диаграммах (фиг. 2 В, 3 Р) сыгквд будет отсутствовать (заштрихованные импульсы).Форма сигнала ка единичном выходе триггера 6, соответствующая этой ситуации, показана на фиг. 2 Н. При поступпенкк очередного считанного сигнала, в данном сдучае он появится в поэкцкк 18 (фкг. 2 В, С, Е) и в одном иэ логических эпементовИ 8 блока...

Номер патента: 439448

Опубликовано: 15.08.1974

Авторы: Асафьев, Кокорев, Монахов, Федянин, Юдаев

МПК: B65G 27/18

Метки: виброориентирования

...расположен стержень 3, закрепленный на ограничителях 4. На выходе продольного канала расположена призма 5 острием вверх, наклон которой достаточен для полного гашения скоро сти кювет, Под призмой за каналом под углом,большим угла наклона канала, расположен желоб 2, имеющий полуэллиптическое илп близкое к нему сечение. Конвейер 6 подает кюветы, конвейер 7 уносит их. Вибрации лотку 15 сообщает привод 8. Направление колебанийсоставляет острый угол с поверхностью канала, В процессе работы устройства конвейер 6 подает кюветы 9 и высыпает их над входным участком канала. Попадая на стенки канала в 20 их расширенной части, кюветы под действиемвибрации и силы тяжести падают вниз и становятся вертикально. Стержень 3 препятствуст прямому...

Номер патента: 393554

Опубликовано: 01.01.1973

Авторы: Асафьев, Голов, Жижа, Зез, Семенович, Усачев

МПК: F27B 3/08

Метки: карналлита, обезвоживания, отстоя, печь, плавления

...2 электродами 8 и двух миксеров-отстойников 9 и 10, имеющих по два подогревающих электрода 11. Плавильник сообщается с камерой перегрева переточным окном 12, а камера перегрева - с миксерами окнами со шлюзовыми 3 затворами 13. Миксеры-отстойники оборудованы сливными устройствами 14 и их подсводовые пространства сообщаются через окно 15. В своде плавильника предусмотрены два окна 1 б для течек загрузочного устройства, по которым в плавильник поступает обезвоженный карналдит, и окна 17 для чистки подины плавильника от шлама. Для чистки от шлама подины камеры перегрева имеются окна 18. Эвакуация отходящих газов осуществляется из каждого отделения индивидуально через окна 19 - 21, хотя подсводовые пространства отделений сообщаются между...

Номер патента: 205914

Опубликовано: 01.01.1967

Авторы: Асафьев, Калиткин, Кузнецов, Шевченко

МПК: G05B 19/08

Метки: группой, объектов, программного, унравления, централизованного

...совпадает с данным номером хода каретки, и через формирователь импульсов направляется на соответствующие ему элементы И (на чертеже не показаны), вторые входы которых подключены к выходам дешифратора счетчика числа импульсов, соответствующим задаваемому номеру хода каретки,В случае появления одновременно сигналов на обоих входах элемента И (что соответствует равенству отрабатываемого машиной и считываемого номера этапа программы), на выходе последнего появляется сигнал, направляемый на вход блока совпадения 3,Формирователи импульсов могут быть выполнены по схеме одновибратора, элементы И - на диодах, а в качестве датчика ходов каретки может быть использован бесконтактный конечный выключатель типа КВД-24,Работа централизованной...
