Стенд для исследования уплотнительных узлов вращающихся валов

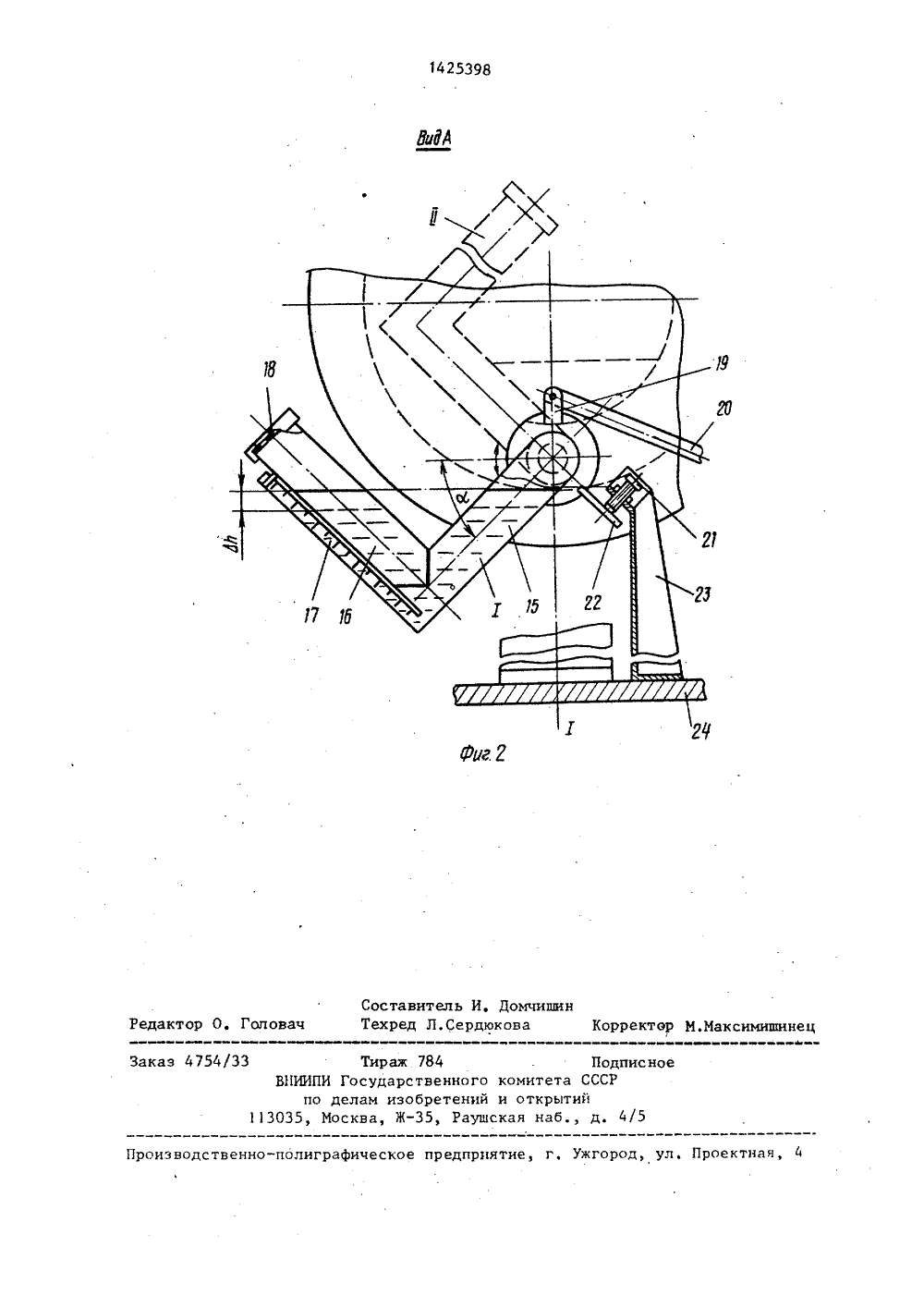

СОЮЗ СОВЕТСКИСОЦИАЛИСТИЧЕСНРЕСПУБЛИК ЯО 1425398.1 15 00 ТЕНИЯ М,К СВИДЕТЕЛЬСТВУ д ВТСРСНО ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ОПИСАНИЕ ИЗ(71) Челябинский филиал Государственного союзного научно-исследовательского тракторного института(56) Авторское свидетельство СССРФ 777293, кл. Р 16 7 15/00, 1980.(54) СТЕНД ДЛЯ ИССЛЕДОВАНИЯ УПЛОТНИТЕЛЪНЫЕ УЗЛОВ ВРАЩАЮЩИХСЯ ВАЛОВ(57) Изобретение относится к уплотнительной технике и может быть использовано для исследования уплотнительных узлов вращающихся валов. Цельюизобретения является повышение точности измерения уровня утечек рабочейсреды и момента трения в уплотненииэа счет уменьшения массы рабочей среды в испьггательной камере. Стенд содержит держатели 1 и 3 с испытуемымикольцами 2 и 4, камеру 9, в которуюс определенной периодичностью подаютрабочую среду с помощью поворота коленчатого патрубка 10 относительногоризонтальной оси трубы 11, изменяяуровень среды в камере 9 и в зонепары трения (2 и 4). Утечку рабочейсреды регистрируют с помощью измерительной трубки по изменению уровнядо и после испытаний, при этом точность измерения повьппается за счетуменьшения массы рабочей среды и наклонного положения трубки, а точностьизмерения момента трения повьппаетсятакже за счет уменьшения массы рабочей среды и отсутствия жесткой связипатрубка 10 и трубы 11 с невращающнмся держателем 3. 2 ил.Изобретение относится к уплотнительной технике и может быть использовано для исследования уплотнительных узлов вращающихся валов.Целью изобретения является повьппение точности измерения величины уте" чек рабочей среды и момента трения ;в уплотнении за счет уменьшения массы рабочей среды в испытательной,камере.На Фиг. 1 изображен стенд, разрез;на Фиг. 2 - вид А на фиг. 1.Стенд содержит вращающийся держатель 1, на котором установлено коль" 15цо 2; орцового уплотнения. Держаг ельприводится во вращение от электро.,двига .еля через редуктор. На невращающемся держателе 3 размещены кольцо 4, эластичная манжета 5, нажимные 20и стопорные элементы, Держатель 3 установлен на подшипниках б и связанс устройством для замера момента трения в уплотнении. Держатели 1 и 3 закрыты кожухом 7 с гидроабразивной 25смесью 8, применяемой для ускоренияизносных испытаний.Усгройство для имитации режимасмазки путем изменения уровня масласостоит из неподвижной камеры 9, образованной держателями 1 н 3, и коленча."ого патрубка 10, который сообщается с камерой 9 трубой 11, установленной в расточке держателя 3 игерме,"изированной, например, радиальной манжетой 12. От осевого перемещения труба 11 застопорена пружиннымкольцом 13 и крышкой 14, Натрубок 10содержит мерные части 15 и 16, заполняемые рабочей средой, при этом мер- щные части 15 и 16 могут быть выполнены любого сечения. Измерительная трубка 17 соединена с мерными частями 15и 16 патрубка 10 и имеет наклонноеположение. Торец мерной части 16 пат рубка 10 открыт для сообщения с ат"мосферой и защищен от пыпи сеткой 18.К патрубку 10 прикреплен рычажок 19,связанный, например тягой 20 с механизмом поворота патрубка 10,Длн регулировки исходного положения патрубка 10 под углом 4 имеетсявинтовой упор 21, взаимодействующийс планкой 22. Кронштейн 23 упора 21.закреплен на ста.нине 24 стенда,Стенд работает следующим образом,После установки испытуемых колец2 и 4 и регулировки всех параметров уплотнения узел закрывается кожухом 7, в который заливают гидроабразивную смесь 8. Устанавливают исходное положение 1 патрубка 10 поворотом винтового упора 12 до соприкосновения с планкой 22, снимают сетку 18 и заливают в мерную часть 16 патрубка 10 требуемое количество масла, контролируя объем залитого масла по измерительной трубке 17, после чего с по,мощью тяги 20 через рычажок 19 переводят патрубок 10 в положение 11 и сливают масло в камеру 9. Операцию повторяют несколько раз, после чего фиксируют исходный уровень масла с учетом количества, остающегося в нижней части камеры 9.При испытаниях (вращения держателя)патрубок 10 с заданной периодичностью переводится в следующее положение, когда масло подается в зону пары трения, создавая определенный уровень, После заданной наработки патрубок 10 Фиксируется в исходном положении 1 и по изменению уровня в трубке 17 определяется объемная утечка А Ь, повьппенная точность измерения которой обеспечивается наклонным положением трубки и за счет "растянутости" пжалы, Повьппение точности замера момента трения достигается уменьшением влияния момента инерции держателя 3 вследствие уменьшения массы залиток рабочей среды в камеру 9 и отсутствием жесткой связи патрубка 10 и трубы 11 с держателем 3.Формула из обретенияСтенд для исследования уплотнительных узлов вращающихся валов, содержащий вращающийся и невращающийся держатели с размещенными на них элементами уплотнения, камеру с рабочей средой, устройство для изменения уровня рабочей среды и измерительную, трубку, отличающийся тем, что, с целью повьппения точности измерения, стенд снабжен трубой, а устройство для изменения уровня рабочей среды выполнено в виде коленчатого патрубка, соединенного с нижней частью камеры посредством трубы, размещенной в не- вращающемся держателе, причем патрубок установлен с возможностью поворота относительно оси трубы, а измерительная трубка соединена с патрубком,1425398 йдА Составитель И, ДомчишинТехред Л.Сердюкова Редактор О, Головач орректор М,Мак не Заказ 4754/3 роизводственно-полиграфическое предприятие, г, Ужгород, ул. Проектная Тираж 784 В 11 ИИПИ Государственного коми по делам изобретений и от 13035, Москва, Ж, Раушская
