Торцовое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1425400
Автор: Насыров
Текст

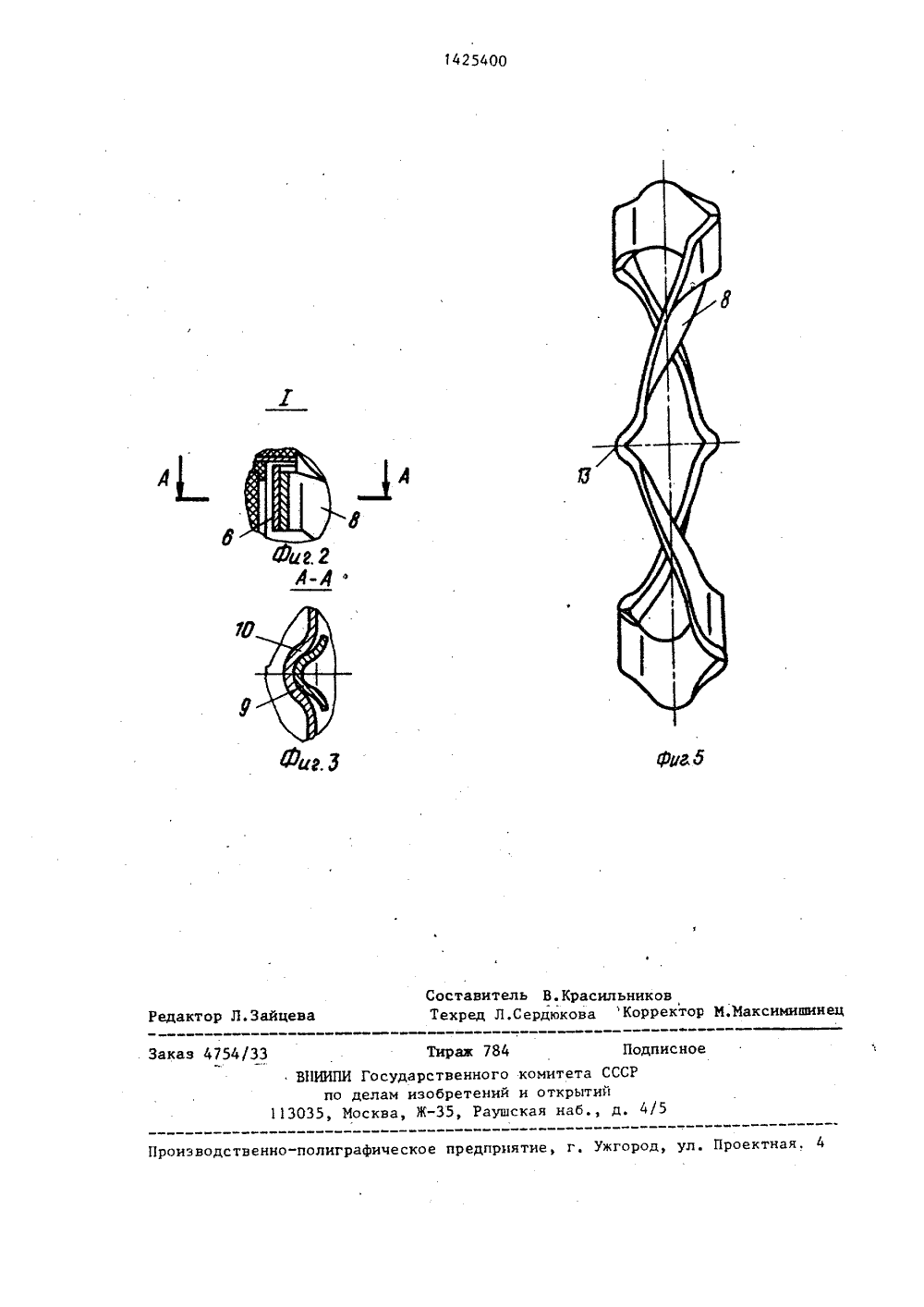

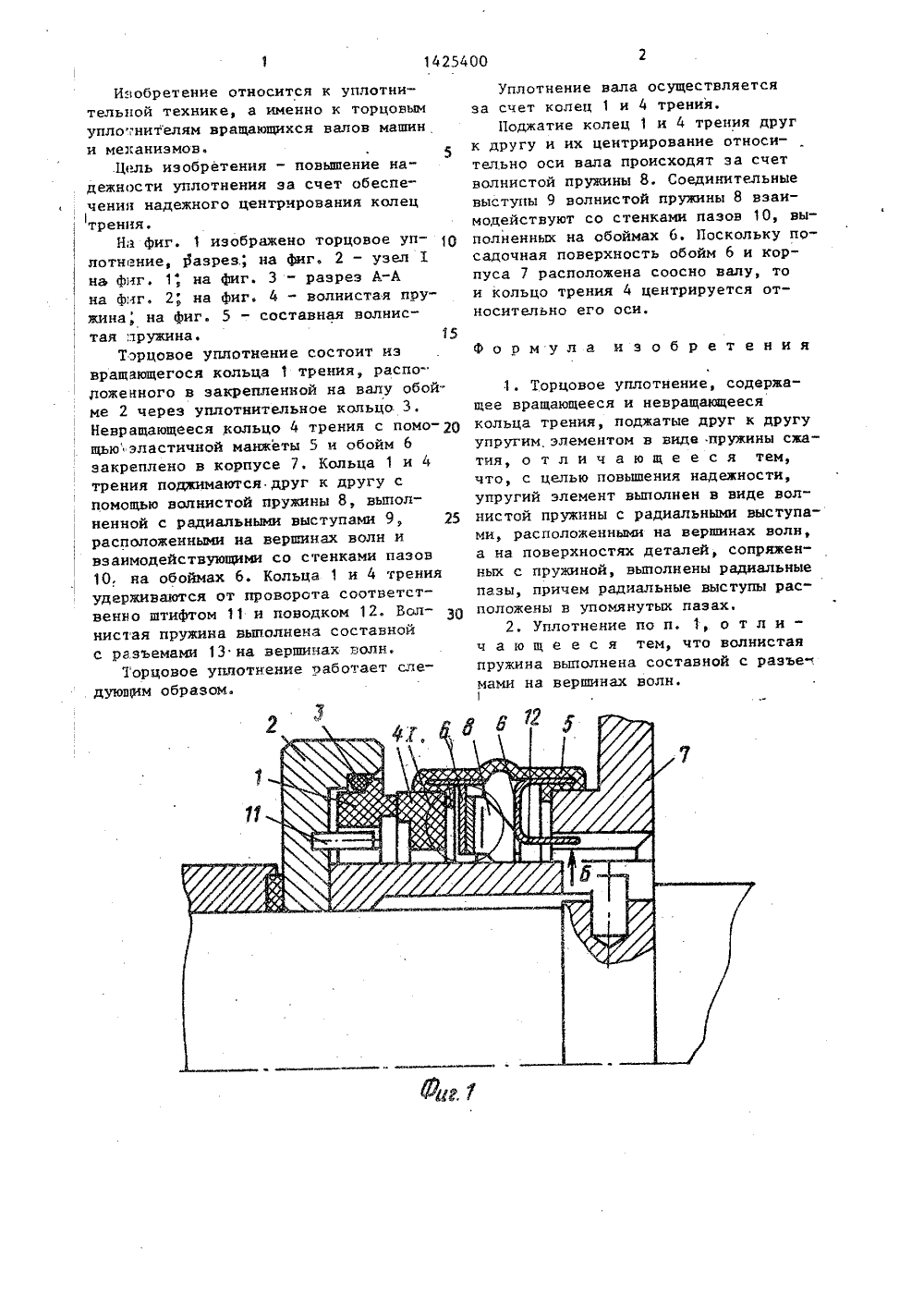

142540 А 4 Г 1611 М 3 ОПИСАНИЕ ИЗОБРЕТЕН ДЕТЕЛЬСТВУ ВТОРСНОМ(21) (22) (46) (71) обор ТНЕНИ 0 сится к уплот юл. В 35 тный зав о к торцоя валов.ение надежьные высту е е вр ия орног обеспеРадиалы 8, р н в.8)орцовые упл с. 17, рис,53) 56)Ма споло ейству- хностях волн, взаимо азов на пове ующих с пружинойп, ф-лы, 5 ил нения. -детал ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРГ 10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ 130674/25 9. 10.86 3,09.88, фимский оования .Р,Насыро 2.762(088Майер Э. Т ш. 1978,(54) ТОРЦОВОЕ УПЛ(57) Изобретенинительной технивым уплотнениямЦель изобретениого центрировапы волнистой прные на вершинахют со стенкамивзаимодействуплотнения. 1 зИзобретение относится к уплотнительной технике, а именно к торцовым упло "нителям вращающихся валов машин и механизмов.5.Цель изобретения - повышение на" дежности уплотнения эа счет обеспечения надежного центрчрования колец 1трения.Ба фиг. 1 изображено торцовое уплотнение, вразрез., на фиг, 2 - узел 1 на, фиг, 1; на фиг. 3 " разрез А-А на фиг, 2 на фиг. 4 - волнистая пружина, на фиг. 5 - составная волнистая пружина. 15Торцовое уплотнение состоит из вращающегося кольца 1 трения, расположенного в закрепленной на валу обойме 2 через уплотнительное кольцо 3. Невращающееся кольцо 4 трения с помощьюэластичной маюкеты 5 и обойм 6 закреплено в корпусе 7, Кольца 1 и 4трения поджимаются друг к другу с помощью волнистой пружины 8, выполненной с радиальными выступами 9, 25 расположенными на вершинах волн и взаимодействующими со стенками пазов 10. на обоймах 6, Кольца 1 и 4 трения удерживаются от проворота соответственно штифтом 11 и поводком 12. Волнистая пружина выполнена составной с разъемами 13 на вершинах волн,Торцовое уплотнение работает следующим образом. Уплотнение вала осуществляется за счет колец 1 и 4 трения.Поджатие колец 1 и 4 трения друг к другу и их центрирование относительно оси вала происходят за счет волнистой пружины 8. Соединительные выступы 9 волнистой пружины 8 взаимодействуют со стенками пазов 10, выполненных на обоймах 6. Поскольку посадочная поверхность обойм 6 и корпуса 7 расположена соосно валу, то и кольцо трения 4 центрируется относительно его оси.Формула изобретения1. Торцовое уплотнение, содержащее вращающееся и невращающеесякольца трения, поджатые друг к другуупругим, элементом в виде пружины сжатия, о т л и ч а ю щ е е с я тем,что, с целью повышения надежности,упругий элемент выполнен в виде волнистой пружины с радиальными выступами, расположенными на вершинах волн,а на поверхностях деталей, сопряженных с пружиной, выполнены радиальныепазы, причем радиальные выступы расположены в упомянутых пазах,2, Уплотнение по п, 1, о т л и "ч а ю щ е е с я тем, что волнистаяпружина выполнена составной с разъе-яами на вершинах волн.1425400 Составитель В.КрасильникТехред Л.Сердюкова Кор Редактор Л. Зайцев М. Мак симишин ец Заказ 4754/33 аж 784 Подписное нного комитета СССРтений и открытийРаушская наб., д, 4 ВНИИПИ Государстве по делам изобре113035, Москва, Ж,роизводственно-полиграфическое предприятие, г, Ужгород, ул. Проектная. 4
СмотретьЗаявка
4130674, 09.10.1986
УФИМСКИЙ ОПЫТНЫЙ ЗАВОД ГОРНОГО ОБОРУДОВАНИЯ
НАСЫРОВ АФГАТ РАШИТОВИЧ
МПК / Метки
МПК: F16J 15/34
Метки: торцовое, уплотнение
Опубликовано: 23.09.1988
Код ссылки
<a href="https://patents.su/3-1425400-torcovoe-uplotnenie.html" target="_blank" rel="follow" title="База патентов СССР">Торцовое уплотнение</a>
