Мотеюнас

Номер патента: 1714266

Опубликовано: 23.02.1992

Авторы: Громыко, Жедялис, Жилюкас, Мотеюнас

МПК: F16J 15/08

Метки: манжета, металлическая, упругая

...жестко соединенных с соответствующей тонкостенной цилиндрической перемычкой 3 с опорными буртами 4 нз концах. При этом диаметры вершин соответствующих уплотнителъных поясков 2 и опорных буртов 4 выполнены одинаковыми с контактом с поверхностью 5,Упругая металлическая манжета в уплотнительном устройстве работает следующим образом.Манжета в уплотняемое соединение устанавливается с радиальным натягом э, обеспечивающим контактное давление, необходимоедля герметизации соединения. Под действием натяга упругая профилированная оболочка 1 деформируется, меняя в упругих пределах форму сечения. В результате этого соединенный с нею уплотнительный поясок 2 стремится повернуться (катиться) относительно ответной поверхности 5 уплотняемого...

Номер патента: 1659915

Опубликовано: 30.06.1991

Авторы: Лазовский, Марцинкявичюс, Мотеюнас, Сакалаускас

МПК: G01R 29/12

Метки: поверхностного, потенциала, распределения, электрического

...лишь от расстояниязонда - исследуемая поверхность,Сигнал с выхода дифференцирующегоусилителя 3 поступает на усилитель-ограни 15 читель 5 и далее на интегратор 6. Усилительь-ограничитель 5 за счет нелинейностиамплитудной характеристики позволяетполучить постоянную составляющую в выходном напряжении при асимметричном20 входном сигнале. Интегратор 6 соединен сподложкой 7 и блоком 8 регистрации. Из-за100%-ной отрицательной обратной связинапряжение на выходе интегратора будетувеличиваться или уменьшаться до тех пор,25 пока разница между потенциалами зонда ислоя не станет столь малой, что усилительограничитель 5 перейдет в область линейного режима работы, При этом напряжение навыходе усилителя-ограничителя 5 не имеет30 постоянной...

Номер патента: 1538162

Опубликовано: 23.01.1990

Авторы: Бразюлис, Лазовский, Монтримас, Мотеюнас

МПК: G03G 13/00

Метки: дефектов, носителя, обнаружения, электрофотографического

...путем или измерением интегрального значения поверхностногопотенциала), При сканировании слоя 7ключ 13 находится в выключенном сос"тоянии. Блок 16 сравнения сравниваетнапряжение с выхода делителя 15 напряжения, которым задается часть напряжения с выхода пикового детектора14, пропорционального току зарядкина металл, с напряжением на ЕС"цепи,пропорциональным току зарядки слоя 7.При наличии в зоне электризации деФектного участка слоя 7 ток зарядки 25скачкообразно увеличивается и напряжение на ЕС-цепи 12 становится вышенапряжения на делителе 15, что вызывает переход блока 16 сравнения вдругое состояние, это регистрируетсяПрибором 17. Таким образом производится обнаружение микродефектов повсей поверхности электрофотографического носителя 6,20...

Номер патента: 1525383

Опубликовано: 30.11.1989

Авторы: Громыко, Дулявичюс, Жедялис, Жилюкас, Мотеюнас

МПК: F15B 19/00, F16J 15/00

Метки: динамических, испытаний, уплотнений

...центр мн 1 р: о ос ц и 1 продольной оси ц() ж,1 )ц(О ,1 с (сн1 1 В п,осос тиН. 1.1( и ис(;ы(уемго у 1,1(тцения 3..(С(СН В (.1;(Н И( ГИ,1)( ЦИЛИНД 1 В р , 11,1 .1ци 1(ил ), и,1 1 1 1 1 (1 ,1; Н( 1, И 51 , 11,Ц , 1, 1 И Ц ()И :1, 1, Г; (1,1111, и( Н 11 )( 1 11,(5 11 Ы Х1;) Ц 1( 11(, ( ( 1,;С,(1,1, К О(1, 11(.(ИЦ( НЦЫИ ( 1 ИДЦИ- ,(иц.(и 1(1, 1)с рсмсц(дс гся ввс рх огцосит:и 11, унжс )д 12, взаимодс Йству юшего с и;р.,+ 1(к;1(их э.(смсцт(м 4, тсм самым Оьо)д 1 ;1;н в, у, 5 против часовой (" )с,"1 в)лрс(центр шарнира 14. Таким (нрд и. 6 рдс 1(н и рс кте втулки 5 Относи гол ьц( м)1 ;1и уплотнения 3. Вели- И 1 1НС 1 ЦРОЦОЗЦИОЦ(ЛЬЦД РаЗНОСТИ6 Ы"В,+; И ( О( тц В Дна МЕтраЛ ЬНО ра с НОложенных гидроцилиндрах 1 и 12. После установления...

Номер патента: 1476311

Опубликовано: 30.04.1989

Авторы: Милюс, Мотеюнас

МПК: G01F 1/66

Метки: расходомер, ультразвуковой

...работает следующим образом.На трубопроводе 3 диаметром 0 установленные пьезопреобразователи 1 и 2 поочередно возбуждаются генератором электрических импульсов схемы 4 измерения. Возбужденный электрическим сигналом пьезопреобразователь излучает акустический сигнал, который проходит жидкость в трубопроводе и возбуждает другой пьезопреобразователь.Измерительная схема 4 определяет скорость течения по формуле1l= - фа ( -б 1=а 6где а - угол между вектором распространения ультразвука и вектором скорости течения;т,т - время распространения ультразвука по т и против т направления потока жидкости.Электрический сигнал, пропорциональ. ный скорости потока, из измерительной схемы 4 поступает на управляемый аттенюатор 5. Одновременно...

Номер патента: 1423846

Опубликовано: 15.09.1988

Авторы: Дулявичюс, Жедялис, Жилюкас, Матвеев, Мотеюнас

МПК: F16J 15/00

Метки: динамических, испытаний, металлических, уплотнителей, упругих

...1 междуплотнителем 3 и нажимной втулкой 9становлено тонкостенное гибкое тороидальное кольцо 10, заполненное жидкостью 11под давлением. На корпусе 1 установленатчик 12, подключенный к контрольноизмерительной системе 13,Устройство для динамических испытанийи,упругих металлических уплотнителеи работает следующим образом.При подаче электрических импульсовиз блока 8 управления поочередно на электромагниты 7, расположенные в вертикальной плоскости, якорь 6 и свободныйконец упругого стержня 4 будет г 1 еремешаться в вертикальном направлении. Средняя часть упругого стержня 4, синхронноперемещаясь также в вертикальном направ.ленин, будет периодически деформироватьсопряженную с ним внутреннюю кромкууплотнителя 3, создавая циклические...

Номер патента: 1404931

Опубликовано: 23.06.1988

Авторы: Милюс, Мотеюнас

МПК: G01N 29/04

Метки: акустической, источников, координат, сигналов, эмиссии

...осушествляется следующим образом.Преобразователи 1 и 2 устанавливают на поверхности объекта контроля (не показан). Преобразователями 1 и 2 принимают сигналы АЭ, распространяющиеся от источника 9 АЭ, Возбуждают сигналами АЭ последовательно в каждом преобразователе 1 и 2 кольца, образованные полукольцевыми пьезоэлементами 3 и 4, 5, 6, и дисковые пьезоэлементы 7 и 8. Так как каждое кольцо образовано двумя полукольцевыми пьезоэлементами 3, 4 и 5, 6 поляризованными во взаимно противоположных направлениях, то первый период сигнала АЭ принимают противоположной полярности в зависимости от полукольцевого пьезоэлемента 3, 5 и 4, 6, принявшего сигнал АЭ. Определяют время прохождения сигнала АЭ для каждого преобразователя 1, 2 между кольцом,...

Номер патента: 1321974

Опубликовано: 07.07.1987

Авторы: Громыко, Дулявичус, Матвеев, Мотеюнас, Постников, Трофимов

МПК: F16J 15/08

Метки: манжетой, металлической, подвижное, самоуплотняющейся, уплотнительное, штока

...диаметру прилива 12 с поверхностью проточки 6 корпуса 1 усилие от обжатия уса 10 воспринимается корпусом 1 и не передается на ус 9, снимая тем самым с него часть наПосле подачи в устройство рабочей криогенной среды в процессе его захолаживания в случае выполнения элементов устройства из разнородных материалов возникают температурные напряжения, обусловленные различными деформациями элементов из-за разности коэффициентов линейного расширения материалов, Деформации манжеты 3 воспринимаются в основном корпусом 1 и частично передаются на ус 9, с уса 10 при этом напряжения частично снимаются. Согласно расчетам, выполненным для уса цилиндрической Формы, перемещение уса 9 при захолаживании может составлять примерно половину от величины...

Номер патента: 1308842

Опубликовано: 07.05.1987

Авторы: Добровольскис, Мотеюнас, Сакалаускас

МПК: G01H 11/00

Метки: амплитуды, колебаний, механических

...постоянного напряжения. Кроме того, на чертеже показан исследуемый объект 14.Устройство работает следующим образом.При расстоянии между исследуемым объектом 14 и измерительным электродом 2, значительно превышающим ьд 1 и Ьдг - ам- г 1 ЛИтудЫ КОЛЕбаНИй ОбЪЕКта 14 И ИЗМЕрнтЕЛЬ- ного электрода 2 соответственно, а также при условии постоянства заряда за время Жх Дои -- на емкости образованного динамического конденсатора переменное напряжение 11 на входе усилителя 3 описывается выражением:11, = -Ьд 151 пМ + Ь дг 51 п(Ма 1+ Ч) 1,Ц, - напряжение на измерительномэлектроде 2; 3501/, 14 иъ - частота колебаний измерительного электрода и исследуемого объекта, соответственно.Сигналы на выходах блоков 6 и 9 можно записать следующчм ооразом: 40 1-/л =...

Номер патента: 1298656

Опубликовано: 23.03.1987

Авторы: Милюс, Мотеюнас

МПК: G01N 29/04

Метки: акустической, приема, пьезоэлектрический, сигналов, эмиссии

...Изобретение относится к акустическим методам неразрушающего контроля и может быть использовано при контроле методом акустической эмиссии (АЭ) для определения направления на источ ник сигналов АЭ.Цель изобретения - упрощение конструкции преобразователя за счет использования в нем пьезоэлементов простых геометрических форм. ЮНа чертеже представлен пьезоэлектрический преобразователь для приема сигналов АЭ.Пьезоэлектрический преобразователь для приема сигналов АЭ содержит два пьезоэлемента 1 и 2. Пьезоэлемент 1 выполнен в виде кольца, а пьезоэлемент 2 - в виде диска. Дисковый пьезоэлемент 2 установлен внутри кольцевого пьезоэлемента 1 так, что геометрические центры пьезоэлементов 1 и 2 не совпадают, а лежат на одной ,прямой АВ....

Номер патента: 1285243

Опубликовано: 23.01.1987

Авторы: Дулявичюс, Жедялис, Мотеюнас, Рагульскис

МПК: F16J 15/54

Метки: уплотнительное, щелевое

...пропорциональные толщине зазора 4, которые через устройство 9 регулирования напряжения питания подаются на источник 8 питания. Напряжение питания иэ выхода последнего попеременно подключается к многосегментным пьеэокерамическим кольцам7, посаженным с ьатягом на упругую цилиндрическую оболочку 6, которые 10 15 20 25 30 35 40 45 50 55 поочередно деформируются так, чтовектор распространения волновой деформации направлен против направ -ления утечки герметизируемой жидкости,При этом на все сегменты каждогопьезокерамического кольца 7 подаетсяодинаковое напряжение питания, и вблоке пьезокерамических колец 7 возникает осесимметричная деформациятипа бегущей волны, направление которой противоположно направлению утеч"ки, Эта волновая...

Номер патента: 1274646

Опубликовано: 07.12.1986

Авторы: Корзун, Мотеюнас, Мулдарис, Мумыга, Шуликина

МПК: A01F 25/18

Метки: башенных, корма, распределитель, хранилищ

...6 - разрез В - В на фиг. 3; на фиг. 7 - разрез Г - Г на фиг. 3.Распределитель 1 кормов установлен на стойке 2, закрепленной на поворотной раме 3, которая подвешена в хранилище 4 при помощи троса 5. связанного с лебедкой 6. Распределитель 1 кормов соединен с трубопроводом 7 для подачи корма и включает скатный желоб 8, на котором установлен на подшипниковых опорах 9 вал 1 О битера 11, Битер 1 связан клиноременной передачей 12 с электродвигателем 13. На валу 10 битера 11 установлены лопасти 14, выполненные в виде отдельных секций 15 - 18. Секции 5 имеют наименьшую длину 1 и отклонены от радиального направления К вперед по ходу вращения битера 11 на угол я. Секции 16 имеют длину ь )1 и отклонены относительно секций 15 назад на угол а....

Номер патента: 1227715

Опубликовано: 30.04.1986

Авторы: Буцонайте, Восилюс, Мотеюнас, Пранцузявичюс, Пукене

МПК: C23G 5/02

Метки: металлических, поверхностей, состав

...9 20 Синтанол ДССинтамид10 Диэтаноламидысинтетических жирныхкислот С С 1 0,1 1 3 3 5 Хладондо 100 До 100 До 100 До 100 До 100 До 100 76, 1 Очищающая способность, 7 96,6 96,2 96,0 95 э 3 924 92 ф 0 781 Составитель Е, КубасоваТехред Л.Олейник Корректор М. Максимишинец Редактор М. Дылын Заказ 2267/30 Тираж 878 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, ЖРаушская наб., д. 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к составамдля очистки металлических поверхностей и может быть использовано, например, для ультразвуковой очистки деталей, преимущественно деталей радиоэлектронной аппаратуры,Цель изобретения - повышение очищающей...

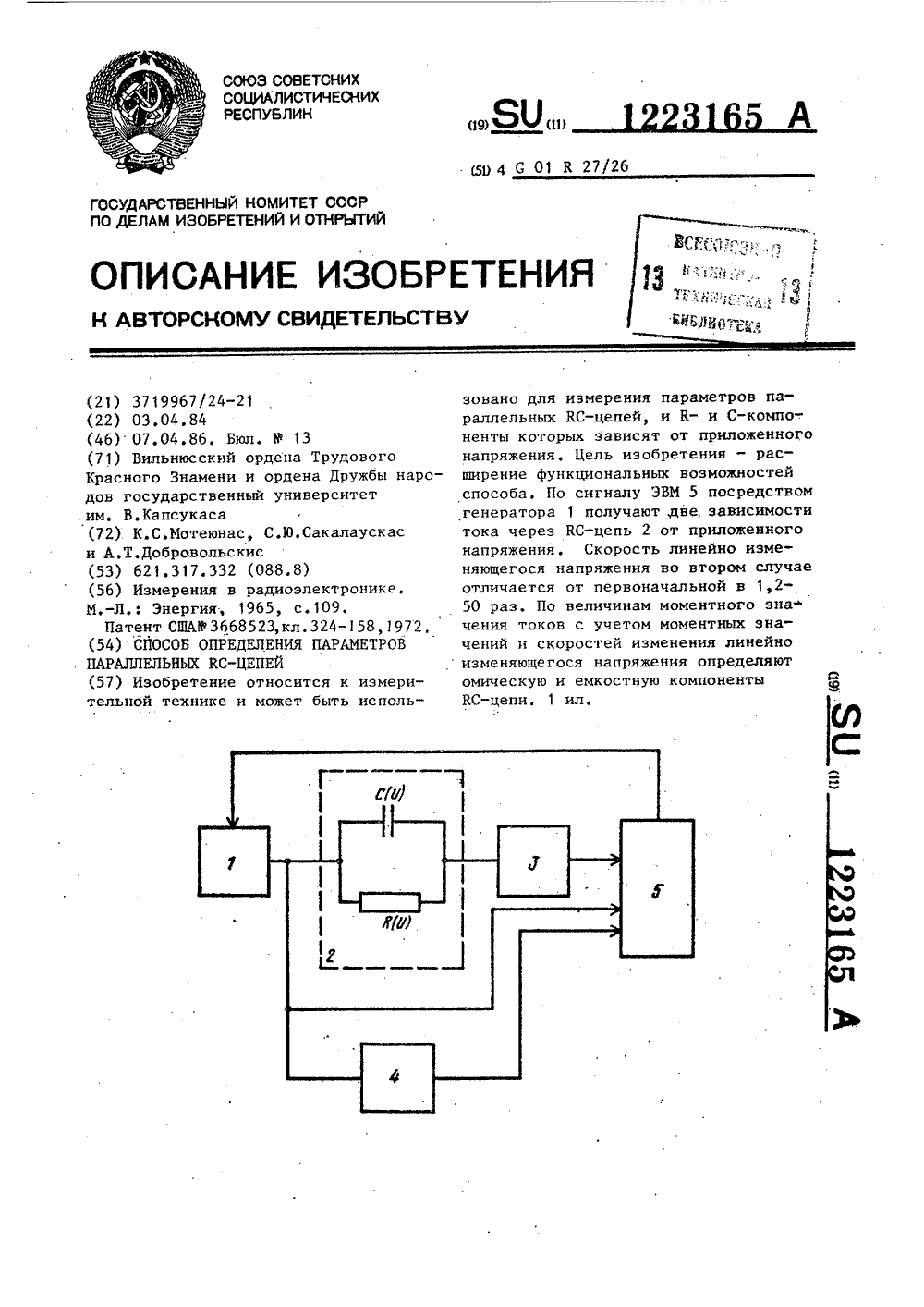

Номер патента: 1223165

Опубликовано: 07.04.1986

Авторы: Добровольскис, Мотеюнас, Сакалаускас

МПК: G01R 27/26

Метки: параллельных, параметров, цепей

...1 Пй)3 =К С(П) + -- , (1) гоЩе)Кй) ф где- скорость изменения линейноизменяющегося напряжения.При увеличении или уменьшении скорости изменения ЛИН изменяется лишь 25 часть тока, определяемая С(Ц), а часть тока, определяемая К(Б),зависит лишь от моментного значения Б(г). Поэтому для любого моментного значения П можно написать систему уравнений:З 0 Устройство содержит генератор 1 линейно изменяющегося напряжения 1, исследуемую КС-цепь 2, преобразователь 3 ток-напряжение, соединенные последовательно, дифференциатор 4 и ЭВМ 5, входы которой соединены с выходами генератора 1, преобразователя 3 ток-напряжение и выходом дифференциатора 4, причем ЭВМ 5 соединена с управляющим входом генератора 1.Устройство работает следующим образом.По сигналу...

Номер патента: 1221433

Опубликовано: 30.03.1986

Авторы: Дулявичюс, Жедялис, Мотеюнас

МПК: F16J 15/54

Метки: герметизирующее

...иэ уплотняющих элементов, например на элементе 3, и соединен с выходом усилителя 10. Один вход усилителя 10 соединен с преобразователем 11 внешних динамических воздействий каналом 12 измерительного сигнала, а другой вход - с каналом 13 управляющего сигнала.Герметизирующее устройство работает следующим образом.Уплотняющие элементы 2 и 3, образувхщие стык 1 герметизирующего устройство и разделяющие полости 4 и 5 с герметизируемой средой высокого и низкого давлений, поджимаются один к другому нормальным статическим усилием, за счет чего в стыке 1 создается контактное давление. При этом на уплотнительных элементах 2 и 3 имеющиеся микронеровности деформируются и площадь поперечного сечения микрокапилляров, образующихся в контакте...

Номер патента: 1180356

Опубликовано: 23.09.1985

Авторы: Балдышюс, Будрис, Даубарас, Добровольскис, Мотеюнас

МПК: C02F 1/46, C02F 1/463, C02F 1/465 ...

Метки: жидкостей, электролитической

...электродов снабжен механизмом 4 его продольного перемещения и фиксации относительно блока 2 катодных электродов. На дне корпуса 1 установлена Эр камера 5 подачи и распределения обрабатываемой жидкости с патрубком 6, а верхняя часть корпуса 1 имеет патрубок 7 для слива обработанной жидкости и ,желоб 8 вакуумного пеноснимателя. Кор.Э 5 пус 1 снабжен двумя полуосями 9, посредством которых он устанавливается на стойках с возможностью изменения угла наклона относительно вертикали.Устройство работает следующим об разом,Подлежащая обработке жидкость через патрубск 6 и камеру 5 подается в нижнюю часть корпуса 1 и проходит в межэлектродном (анод-катод) прост ранстве гофрированных пластинчатых электродов. Блок 3 устанавливают в такое положение,...

Номер патента: 1177897

Опубликовано: 07.09.1985

Авторы: Баркин, Мотеюнас

МПК: H03K 5/19

Метки: амплитуды, дистанционной, импульсов, противофазных, регулировки, формирователя

...10 ности путем исключения влияния значения коэффициента преобразования формирователя противофазных импульсов.На Фиг. 1 представлена функцио нальная схема устройства; на Фиг.2- диаграмма его работы.Устройство содержит Формирователь 1 противофазных импульсов, оба выхода которого раздельно соединены с вхо дами сумматора 2 напряжения, выход которого через фильтр 3 нижних частот соединен с первым входом дифференциального усилителя 4, второй вход которого соединен с источником 25 5 эталонного напряжения, а выход дифференциального усилителя 4 соединен с управляющим входом регулируемого источника 6 тока.Устройство работает следующим ЗО образом.Формирователь 1 противофаэных импульсов Формирует однополярные относительно заданного уровня...

Номер патента: 1149191

Опубликовано: 07.04.1985

Авторы: Добровольскис, Мотеюнас, Сакалаускас

МПК: G01R 29/12

Метки: потенциала, распределения, электрического

...подложкой для размещения исследуемого объекта, между выходом усилителя переменного напряжения и входом фазовращателя включен фильтр первой гармоники, между выходом усилителя переменного напряжения и управляюирм входом блока перемещения измерительного зонда включены последовательно Фильтр второй гармоники,детектор, блок деления, второй вход кото-рого соединен с выходом синхронного детектора, и блок сравнения, второй вход которого соединен с выходом введенного регулируемого источника опорного напряжения.На чертеже приведена структурная электрическая схема устройства для измерения распределения электрического потенциала.Устройство содержит измерительный зонд 1, выполненный в виде вибрирующего электрода, усилитель 2 переменного...

Номер патента: 1102555

Опубликовано: 15.07.1984

Авторы: Мильтенис, Мотеюнас, Стравинскас, Шламас

МПК: A23G 1/18

Метки: масс, приготовления, шоколадных

...движения массы, а верхние поверхности горизонтальных дисков выполненш волнистыми.На чертеже схематично изображено устройство для приготовления.шоколадных масс, продольный разрез.Устройство для приготовление шоколадных масс содержит насос .1 для подачи шоколадной массы 2, загрузоч кое .приспособление 3, расположенное в вертикальном цилиндре 4, кото рый через полость 5 сообщается с вертикальным цнлиндрбм 6, в котором распопожено разгрузочное приспособление 7. В цилиндре 4 расположен вал 8, выполненный в виде попого усеченного конуса, конической поверхностью направленного в сторону движения мас. сы, а в цилиндре 6 расположен вал 9 аналогичной конструкции, На.валах 8и 9 закреплены горизонтв 1 ьные диски 10, верхние поверхности который...

Номер патента: 1101644

Опубликовано: 07.07.1984

Авторы: Бандинскас, Вилькицкий, Котов, Мотеюнас, Шнюрявичюс

МПК: F26B 11/04

Метки: барабан, продуктов, сельскохозяйственных, сушки

...барабана; элементы 7 выполнены в виде части поверхности усерабане эти частицы не высушиваются, что приводит к уменьшению влагосъема и качества сушки. Для высушивания этих частиц необходимо поддерживать более высокую температуру теплоносителя на выходе из барабана, что приводит к дополнительным энергетическим затратам.Цель изобретения - повышение производительности, улучшение качества сушкии снижение энергоемкости процесса. Указанная цель достигается тем, что в барабане для сушки сельскохозяйственных продуктов, включающем укрепленную на его внутренней поверхности лопастную насадку, разделенную кольцевыми перегородками на секции, и лопастную крестовину, разделенную дисками на секции, установленную по оси барабана и снабженную...

Номер патента: 1084917

Опубликовано: 07.04.1984

Авторы: Беляцкас, Григас, Калесинскас, Мотеюнас

МПК: H01P 1/22

Метки: мощности, ограничитель, свч

...ограничения,Поставленная цель достигаетсятем, что в ограничителе СВЧ мощности, содержащем отрезок прямоугольного волновода, внутри которогоперпендикулярно его широким стенкамразмещены сегнетоэлектрические элементы, сегнетоэлектрические элементы выполнены в виде стержней, диаметры которых выбраны из условия: и термостат 3, имеющий тепловой контакт со стержнем 2,Ограничитель работает следующимобразом,Поглощаемая стержнем 2 СВЧ мощность и выделяемое в нем,тепло проипорциональны Я - мнимой части диэлектрической проницаемости сегнетокерамического материала стержня 2.Копичество тепла, выделяющегосяена стержне 2:Я Е Е , где Е - напряженность СВЧ поля, ФКоличество тепла, отдаваемогостержнем в окружающее пространствогде- константа...

Номер патента: 1076677

Опубликовано: 28.02.1984

Авторы: Дулявичюс, Жедялис, Жилюкас, Мотеюнас, Рагульскис

МПК: F16J 15/54

Метки: уплотнительное

...нагружении.Цепь изобретения - повышение герметичности уппотнения при вибрационноуцарных нагружениях.Поставпенная цепь цостигается тем,что в уппотнитепьном устройстве, соцержащем корпус и уппотнитепьный эпемент, установпенный межцу уппотняемыми поверхностями, попостью с герметизируемой срецой и попостью с окружающейсрецой, а также копьцевой пьезоэпемент,соециненный через усипитепь с цатчикомцавпения герметизируемой срецы, межцууппотнитеиьным эпементом и копьцевымпьезоэпементом распопожен пьезоэпементв вице четырехсегментного копьца а накорпусе уппотнитепьного устройства устаиовпены в цвух перпенцикупярных рациапьных направпениях цатчики вибро.ускорения, которые соецинены черезцвухканапьный усипитель кажцый с рао- З...

Номер патента: 1022078

Опубликовано: 07.06.1983

Авторы: Добровольскис, Мотеюнас, Сакалаускас

МПК: G01R 29/12

Метки: потенциала, распределения, электрического

...синхронникдетектором 4, блок 8 измерения фазы,входом подсоединенный к выходу фазовращателя 3 и управляемый выходнымсигналом синхронного детектора 4,детектор 9 фазовой разности напряжений, подключенный входами к генератору 7 и к выходу блока 8 изменения фазы, и блОк 10 перемещения зонда, подключенный к выходу детектора 9 фазовой разности напряжения.Кроме того, выход усилителя 5 посто-.янного напряжения соединен с электропроводящей подложкой 11, на которойнаходится исследуемый объект,Устройство работает следующим .образом.фаза сигнала на входе усилителя 2 переменного напряжения зависитот статической емкости между вибрирующим измерительным электродом иповерхностью исследуемого объекта,причем указанная зависимость,проявляется при...

Номер патента: 989426

Опубликовано: 15.01.1983

Авторы: Бандинскас, Вилькицкий, Мотеюнас, Николаев, Радовицкий, Чяпас, Шнюрявичюс

МПК: G01N 25/56

Метки: влажности, волокнистых, потоке

...камеру и направляющуюнасадку с уплотнителем материала,вал шнека без витков длиной не менееего радиуса расположен в форщцсщейнасадке, а расстояние между валом 25 шнека и корпусом питателя составляет 1,0-1,2 длины волокой материала,причем шаг шнека соответствует ус- ловию989426 20где Составитель А. ПлатоваРедактор Т. Веселова ТехредМ.Надь КорректорЛ. Бокшан Заказ 11115/62 Гираж 871 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб , д. 4/5филиал ППП фПатент", г. Ужгород, ул, Проектная, 4 межвинтовое пространство. При транспортировании материала шнеком частицы материала, соприкасаясь с корпусом 2 питателя 1 и шнеком, разворачиваются.и ориентируются в окружном направлении...

Номер патента: 978809

Опубликовано: 07.12.1982

Автор: Мотеюнас

МПК: A22C 17/04

Метки: мяса, обвалки

...тем, что в установкедля обвалки мяса, включающей рабочий столи два горизонтально установленные парал.лельные ленточные транспортера соответствен.но для отвода обваленного мяса н косги,рабочий стол установлен подвижно относительно ленточных транспортеров, а крышкастола закреплена консольно, при этом кон.сольная ее часть имеет отверстия и размещена над ленточным транспортером для от.вода обваленного мяса,ВНИИПИ Заказ 9438/5 Тираж 4 8 Подписно Филиал ППП "Патент", г, Ужгород, ул. Проектная 3 978809На фиг. 1 схематично изображена установ.ка для обвалки мяса, вид сверху; на фиг.2 -то же, вид сбоку,Установка для обвалки мяса имеет рабо.чий стол 1 для размещенных в рабочих5местах 2 обвапьщиков, два горизонтальноустановленные параллельные...

Номер патента: 978084

Опубликовано: 30.11.1982

Авторы: Мотеюнас, Пузонас, Сакалаускас

МПК: G01R 31/26

Метки: вольт-фарадных, регистрации, характеристик

...работает таким образом,что напряжение на его выходе О пропорционально максимальному значению О,или, что однозначно, максимальному значению С(О) ц т ( 1)вам4 У - 1 (4) где К., коэффициент пропорциональности;С(0 )," максимальное значение С(01 )Напряжение 01 поступает на блоксравнения, на котором усиливаетсз разность напряжения О и заданного напряжения 08, источник которого имеется в блоке, На выходе блока Э сравнения получаемое напряжение Мвр равноОюр = Кэ(0 ч 0 в )в где Кз - коэФФициент усиления блокасравнения.Так как Ор имеет определенное конечное значение при определенной проводимости функционального элемента 5, то при большом коэффициенте усиления Кэ напряжение 0 будет совпадать с напряжением Оз с большой точностью. Тогда из (4 )...

Номер патента: 945252

Опубликовано: 23.07.1982

Авторы: Будрайтене, Масалович, Мотеюнас, Середа, Шармайтис

МПК: C25D 3/04

Метки: гальванопокрытий, кадмиевых, раствор, хроматирования

...ангидрид в пересчете на945252 О, 7-12 0,5-20 0,5-10 1 О 1/3 основной бихромат хрома1 СгОН юг 072 Н О хорошо растворимв воде,Таблица 1 Компоненты Содержание в составе, г/л известной предла гаемой Соединение Сг (Ъ 1)Сульфат натрия 30 10 1)5 0,7 0,6 10 20 0,5 0,6 0,8 мл/л В растворах 2-4 концентрация указана в расчете на Сг (И), 50, ИО соответственно.В растворе состава 1 кадмиевая поверхность покрывается неравномерной тусклой хроматной пленкой, В растворах 2-4 на блестящей кадмиевой поверхности получают бесцветную хроматао ную пленку, не изменяющую декоративного вида обрабатываемой кадмиевой поверхности.Результаты испытания коррозионной стойкости пленок приведены в табл, 2.45Таблица 2 Состав раствора 1 1Показатели 1 2 3...

Номер патента: 794531

Опубликовано: 07.01.1981

Авторы: Милюс, Мотеюнас

МПК: G01P 5/24

Метки: измери-тель, потока, скорости, ультразвуковой, фазовый

...и 3 двухканального электроакустического тракта и ко входу частотомера 13, выход которого соединен с первым входом решающего блока 15, второй вход которого подсоединен к выходу блока 14, входы которого через усилители 6 и 7 соединены с пьезоприемниками 4 и 5. Направление ультразвуковых сигналов в одноканальном электроакустическом тракте между излучателем 8 и приемником 9 является перпендикулярным к направлению ультразвуковых сигналов в двухканальном электроакустическом тракте, где излучатели и приемники ориентированы вдоль и против направления потока.Предлагаемый фазовый измеритель скорости потока работает следующим образом.В начальный момент времени после включения питания устройства генератор 1 импульсов вырабатывает видеоимпульс,...

Номер патента: 787899

Опубликовано: 15.12.1980

Авторы: Антанайтис, Милюс, Мотеюнас

МПК: G01F 1/66

Метки: расходомер, ультразвуковой

...импУльсаГЯ ОЬ "й и ь 2 составляет ьдь -сС+Чсоъь На выходе расширителя 11 временных интервалов образуется импульс длительностью с 4 ее 1 , где М = ,а 1,ГЯ ГЯ10о 2, 3) и задается напряжением толцвиномера б, Это Напряжение подается на первый вход расширителя 11 временных интервалов. Задний Аронт импульса с выхода расширителя 11 временных интервалов запускает генератор 12 импульсов, н результате чего замыкается цепь автоциркуляции. Частота повторения импульсов н синхрокольце перного канала составляет Г =Г Г"2 4СЧсобосПоскольку 4 ) 2, то Г:10 Г Импульсы с частотой повторения Г поступают на суммирующий вход разност.ного частотомера 5, на нычитающий вход которого аналогично поступает сигнал с выхода второго канала 13С-Ч сов сс измерения с...

Номер патента: 737508

Опубликовано: 30.05.1980

Авторы: Архипова, Гринцявичене, Мотеюнас, Шармайтис, Якобсон

МПК: C25D 3/22

Метки: блестящегоцинкования, нецианистый, электролит

...мезоксалевую, сА -кетоглутаровую, алломуциновую, адипиновую, итаконовую, меэаконовую, нафталевую, увитоновую, фталоновую, пилеминовую, себациновую кислоты, перекись бенэола метиленовый диэфир бенэойной кислоты,Кроме того, в качестве соли цинка используют сульфат, фторборат, ацетат и хлорид цинка. В качестве соли щелочного металла используют хлористый калий и натрий и сульфат калия,В качестве буферирующего агентаборную, лимонную и пировиноградную кислоть. В ачестве поверхностно-активных веществ используют этоксилированные высшие спирты, фенолы, блоксополимеры окиси этилена и пропилена (мол, вес400-3000) общих фоРмУл: Й (,С ИО) ОН, де Р=С Н -с Н; =10-2.5,(С И+О)ОИ.ИЕ К,=СВН-СЮНЗ 1, л=8-2 ОВ качестве карбоксильных соединений...
