Устройство для преобразования вращательного движения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1569469
Автор: Саломатин
Текст

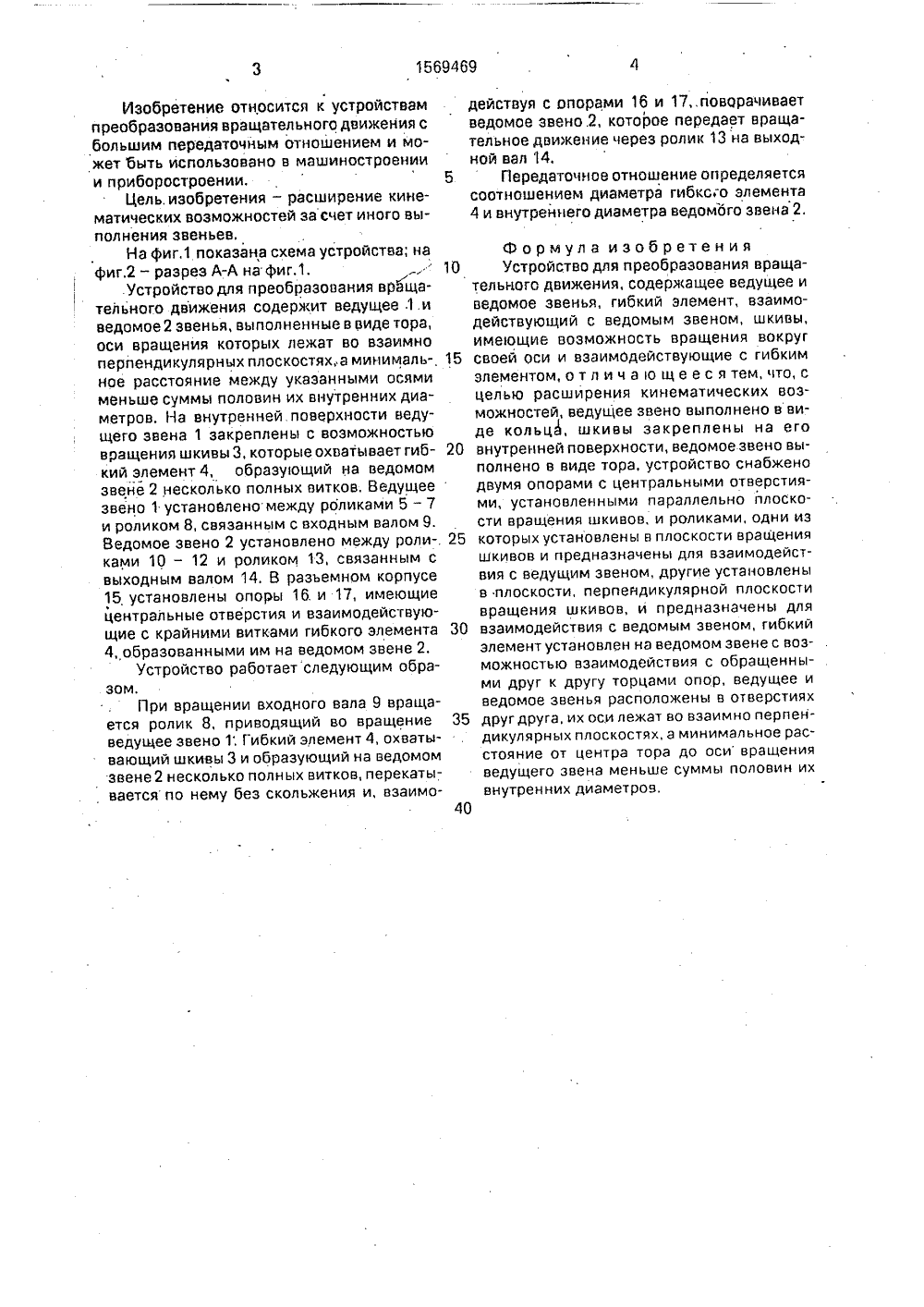

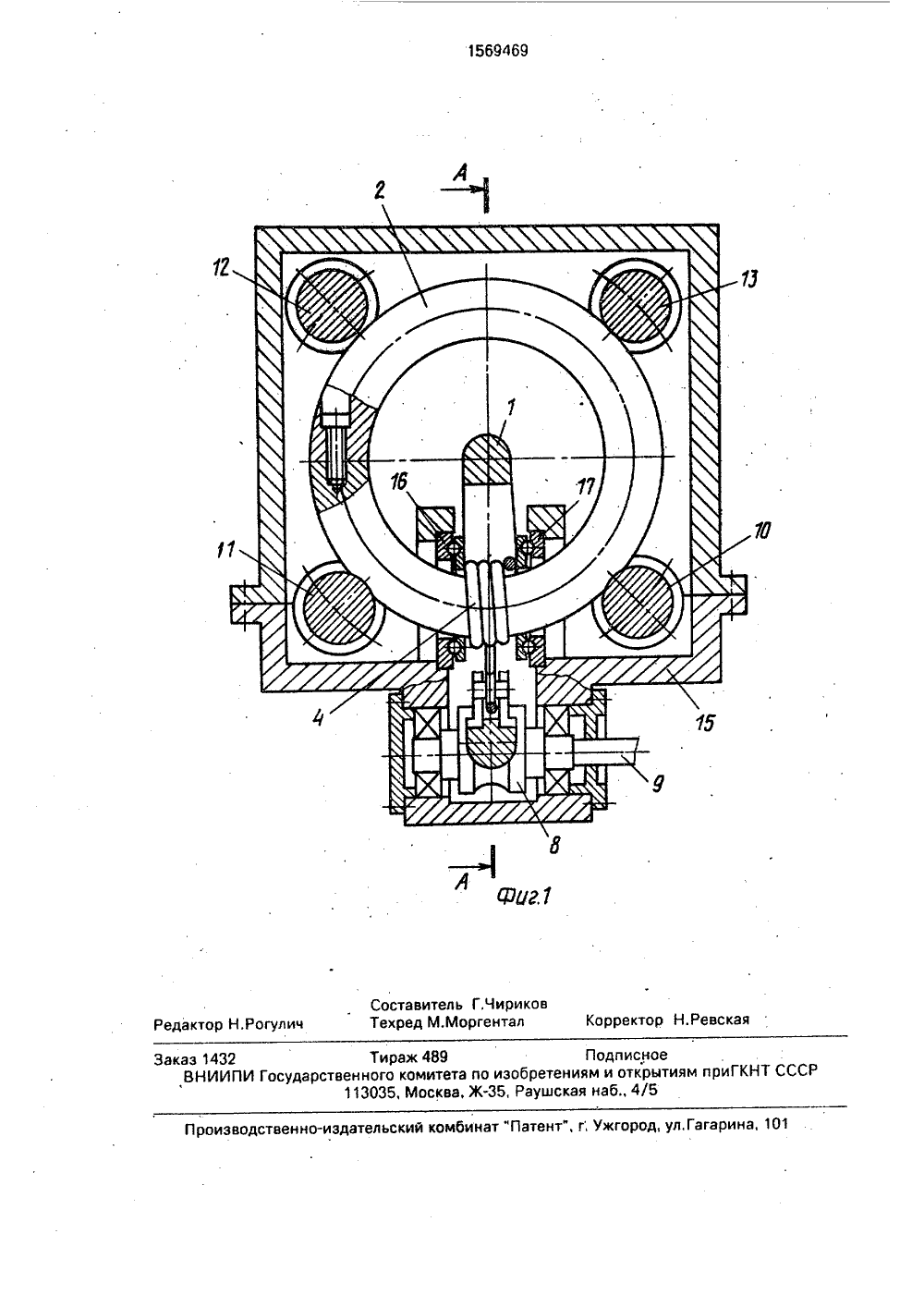

(51) 5 БРЕТЕН ВЕй 33 И 83 г ь Е)/, 3 Т г СПИ ский институт СССР80.РЕОБРАЗИЖЕНИЯ О к устройствам ого движения с ошением и мо-я ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) УСТРОЙСТВО ДЛЯ ПНИЯ ВРАЩАТЕЛЬНОГО ДВ(57) Изобретение относитсяпреобразования вращательнбольшим передаточным отн жет быть использовано в машиностроении и приборостроении. Цель изобретения - расширение кинематических возможностей за счет иного выполнения звеньев, При вращении входного вала вращается ролик 8, приводящий во вращение ведущее звено 1. . Гибкий элемент 4, охватывающий шкивы 3, взаимодействуя с опорами, поворачивает ведомый элемент 2, который передает вращательное движение через ролик 13 на выходной вал 14, Передаточное отношение определяется соотношением диаметра гибкого элемента 4 и внутреннего диаметра ведомого звена 2. 2 ил.Изобретение относится к устройствам преобразования вращательного движения с большим передаточным отношением и может быть использовано в машиностроении и приборостроении,Цель, изобретения - расширение кинематических возможностей за счет иного выполнения звеньев.На фиг,1 показана схема устройства; на фиг.2 - разрез А-А на фиг.1..Устройство для преобразования вращательного движения содержит ведущее .1.и ведомое 2 звенья, выполненные в виде тора, оси вращения которых лежат во взаимно перпендикулярных плоскостях, а минимальное расстояние между укаэанными осями меньше суммы половин их внутренних диаметров, На внутренней. поверхности ведущего звена 1 закреплены с возможностью вращения шкивы 3, которые охватывает гибкий элемент 4, образующий на ведомом звене 2 несколько полных витков, Ведущее звено 1 установлено между роликами 5 - 7 и роликом 8, связанным с входным валом 9. Ведомое звено 2 установлено между роли-. ками 10 - 12 и роликом 13, связанным с выходным валом 14. В разьемном корпусе 15 установлены опоры 16. и 17, имеющие центральные отверстия и взаимодействующие с крайними витками гибкого элемента 4, образованными им на ведомом звене 2,Устройство работает следующим образом.При вращении входного вала 9 вращается ролик 8, приводящий во вращение ведущее звено 1. Гибкий элемент 4, охватывающий шкивы 3 и образующий на ведомом звене 2 несколько полных витков, перекатывается по нему без скольжения и, взаимодействуя с опорами 16 и 17,. поворачивает ведомое звено.2, которое передает вращательное движение через ролик 13 на выходной вал 14.5 Передаточное отношение определяетсясоотношением диаметра гибко.о элемента 4 и внутреннего диаметра ведомого звена 2,Формула изобретения10 Устройство для преобразования вращательного движения, содержащее ведущее иведомое звенья, гибкий элемент, взаимодействующий с ведомым звеном, шкивы,имеющие возможность вращения вокруг15 своей оси и взаимодействующие с гибкимэлементом,отл ича ющеес ятем,что,сцелью расширения кинематических воэможностей, ведущее звено выполнено в виде кольца, шкивы закреплены на его20 внутренней поверхности, ведомое звено выполнено в виде тора, устройство снабженодвумя опорами с центральными отверстиями, установленными параллельно плоскости вращения шкивов, и роликами, одни иэ25 которых установлены в плоскости вращенияшкивов и предназначены для взаимодействия с ведущим звеном, другие установленыв плоскости, перпендикулярной плоскостивращения шкивов, и предназначены для30 взаимодействия с ведомым звеном, гибкийэлемент установлен на ведомом звене с воэможностью взаимодействия с обращенными друг к другу торцами опор, ведущее иведомое звенья расположены в отверстиях35 друг друга, их оси лежат во взаимно перпендикулярных плоскостях, а минимальное расстояние от центра тора до оси вращенияведущего звена меньше суммы половин ихвнутренних диаметров,401569469 оставитель Г.Чириковехред М.Моргентал Редактор Н.Рогул ректо евская КНТ ССС Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101 каз 1432 ВНИИПИ Государст Тираж 489ого комитета по изо035, Москва, Ж, Р Подписноеетениям и открытиям шская наб., 4/5
СмотретьЗаявка
4283161, 13.07.1987
ХАБАРОВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
САЛОМАТИН ВЛАДИМИР ФЕДОРОВИЧ
МПК / Метки
МПК: F16H 13/00, F16H 7/00
Метки: вращательного, движения, преобразования
Опубликовано: 07.06.1990
Код ссылки
<a href="https://patents.su/3-1569469-ustrojjstvo-dlya-preobrazovaniya-vrashhatelnogo-dvizheniya.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для преобразования вращательного движения</a>
