Фрикционный планетарный вариатор

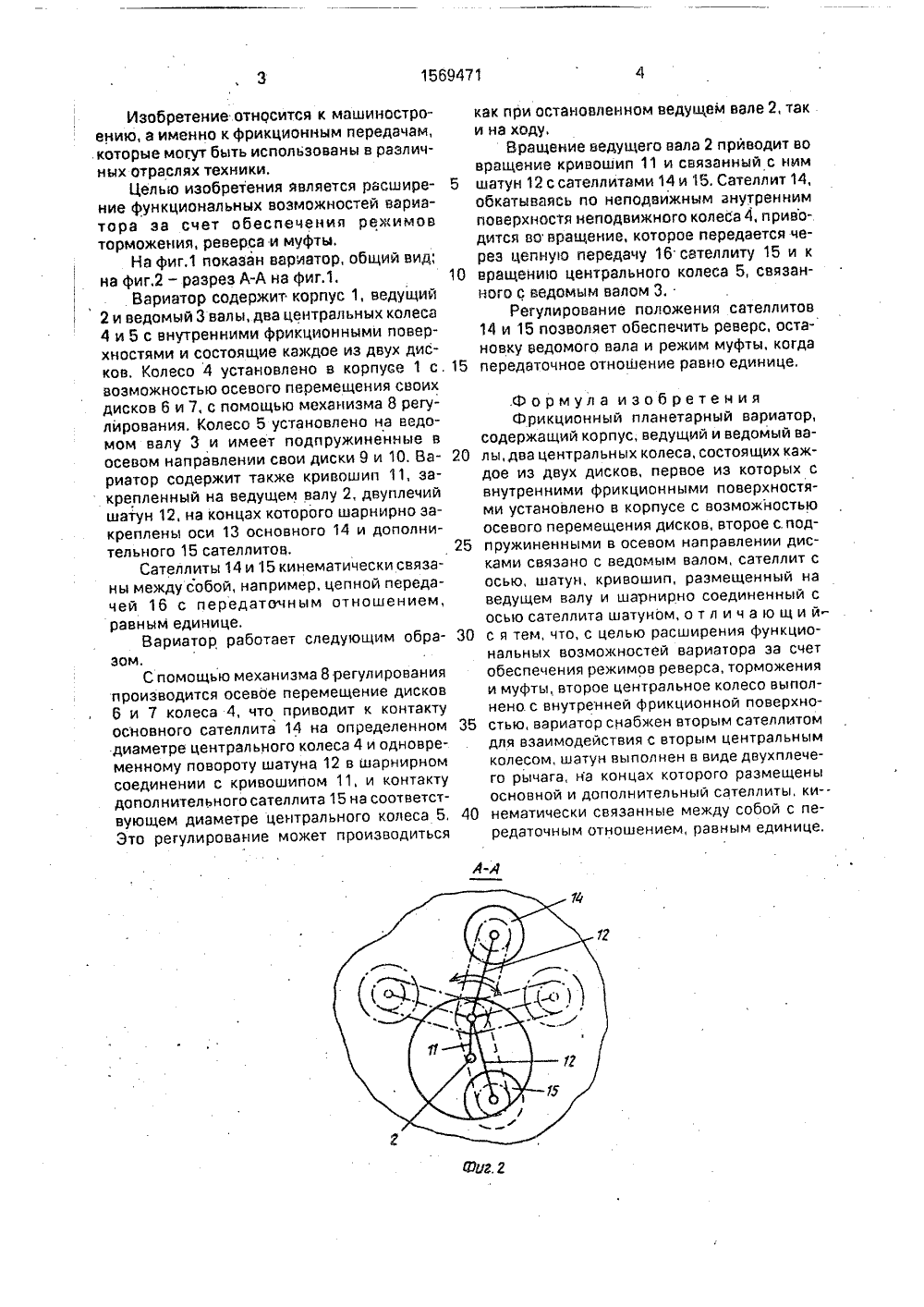

(51)5 1 16 Н 15/50 Яцд 1) 1 ( 1 и(1 ОПИСАНИЕ ИЗОБРЕТ ТВ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕ(57) Изобретение относится к машиностроению, а именно к фрикционным передачам,которые могут быть использованы в различных отраслях техники. Целью изобретенияявляется расширение функциональных возможностей вариатора за счет обеспечениярежимов торможения, реверса и муфты, Вариатор содержит корпус 1, ведущий и ведомый валы 2, 3, центральное колесо 4,установленное вкорпусе 1 и состоящее из двух дисков 6, 7, установленных с возможностью осевого перемещения, с помощью механизма 8 регулирования, Центральное колесо 5 состоит из двух подпружиненных в осевом направлении дисков 9, 10 и соединено с ведомым валом 3. На ведущем валу 2 установлен кривошип 11, шарнирно соединенный с двухплечим шатуном 12, на концах которого шарнирно закреплены оси 13 сателлитов 14, 15, последние кинематически связаны между собой с передаточным отношением, равным единице. Регулирование положения сателлита 14 с помощью механизма 8 за счет осевого перемещения дисков 6, 7 приводит к повороту шатуна 12 относительно кривошипа 11 и изменению положения сателлита 15 относительно колеса 5, а следовательно, и передаточного отношения вариатора. 2 ил.Изобретение относится к машиностроению, а именно к фрикционным передачам, которые могут быть использованы в различных отраслях техники.Целью изобретения является расширение функциональных возможностей вариатора эа счет обеспечения режимов торможения, реверса и муфты.На фиг.1 показан вариатор, общий вид; на фиг,2 - разрез А-А на фиг.1.Вариатор содержит корпус 1, ведущий 2 и ведомый 3 валы, два центральных колеса 4 и 5 с внутренними фрикционными поверхностями и состоящие каждое из двух дисков. Колесо 4 установлено в корпусе 1 с. возможностью осевого перемещения своих дисков б и 7, с помощью механизма 8 регулирования. Колесо 5 установлено на ведомом валу 3 и имеет подпружиненные в осевом направлении свои диски 9 и 10. Вариатор содержит также кривошип 11, закрепленный на ведущем валу 2, двуплечий шатун 12, на концах которого шарнирно эакреплень 1 оси 13 основного 14 и дополнительного 15 сателлитов.Сателлиты 14 и 15 кинематически связаны между собой, например, цепной передачей 16 с передаточным отношением, равным единице.Вариатор работает следующим образом,С помощью механизма 8 регулирования производится осевое перемещение дисков б и 7 колеса 4, что приводит к контакту основного сателлита 14 на определенном диаметре центрального колеса 4 и одновременному повороту шатуна 12 в шарнирном соединении с кривошипом 11, и контату дополнительного сателлита 15 на соответствующем диаметре центрального колеса 5, Это регулирование может производиться как при остановленном ведущем вале 2, так и на ходу.Вращение ведущего вала 2 прйводит вовращение кривошип 11 и связанный с ним 5 шатун 12 с сателлитами 14 и 15. Сателлит 14,обкатываясь по неподвижным анутренним поверхностя неподвижного колеСа 4, приводится во вращение, которое передается через цепную передачу 16 сателлиту 15 и к 10 вращению центрального колеса 5, связанного с ведомым валом 3.Регулирование положения сателлитов14 и 15 позволяет обеспечить реверс, остановку ведомого вала и режим муфты, когда 15 передаточное отношение равно единице,.Формула изобретения Фрикционный планетарный вариатор,содержащий корпус, ведущий и ведомый ва лы,.два центральных колеса, состоящих каждое из двух дисков, первое из которых с внутренними фрикционными поверхностями установлено в корпусе с возможностью осевого перемещения дисков, второе с. под пружиненными в осевом направлении дисками связано с ведомым валом, сателлит с осью, шатун, кривошип, размещенный на ведущем валу и шарнирно соединенный с осью сателлита шатуном, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей вариатора за счет обеспечения режимов реверса, торможения и муфты, второе центральное колесо выполнено с внутренней фрикционной поверхно стью, вариатор снабжен вторым сателлитомдля взаимодействия с вторым центральным колесом, шатун выполнен в виде двухплечего рычага, на концах которого размещены основной и дополнительный сателлиты, ки-.40 нематически связанные между собой с передаточным отношением, равным единице.
