Номер патента: 1792014

Опубликовано: 10.08.1996

Авторы: Калинин, Пелипенко, Чеботарев

МПК: B23B 45/00, B23B 45/08

Метки: головка, переносная, сверлильная

...4 посредством первого зубчатого колеса 18 через колесо 17 вращение передается гильзе 14 и связанному с ней шлицевым соединением шпинделю 3,Вместе со шпинделем 3 и гильзой 14 получает вращение (в ту же сторону и с той же скоростью) гильза 15 с закрепленными на ней зубчатыми колесами 19 и 20 за счет сил трения в резьбовом соединении шпинделя с гайкой 16, а также между гильзами 14 и 15, создаваемых упругим элементом (на фиг. не показан), При этом792014 ФОРМУЛА ИЗОБРЕТЕНИЯ 5 1 вращаются также второе и третье зубчатые колеса 6 и 8, свободно установленные на приводном валу 4. Одновременно с этим от приводного вала 4 получает вращение муфта 9, связанная с ним посредством шпонки или шлицевого соединения, Вследствие одинаковой скорости вращения...

Номер патента: 1792011

Опубликовано: 10.08.1996

Авторы: Дуганов, Пелипенко

МПК: B23B 5/00

Метки: бандажей, вращения, модуль, поверхностей

...бандажа 5.Механизм прижатия 3 состоит из четырех гидроцилиндров б и 7, оси которых являются ребрами наклонной призмы, Два длинных гидроцилиндра б и два коротких гидроцилиндра 7 связаны сферическими шарнирами 8 с основанием 1 и базирующей опорой 9. Базирующая опора 9, предназначенная для взаимодействия с обрабатываемым бандажем 5, выполнена из двух призм 10, жестко связанных между собой балкой 11, Такое выполнение и крепление базирующей опоры дает ей шесть степеней свободы, что позволяет ей сопровождать возможные перемещения обрабатываемого бандажа, как осевые, так и радиальные,На верхней плоскости балки 11 имеются направляющая 12 и механизм 13 продольногоФОРМУЛА ИЗОБРЕТЕНИЯ 5 1 перемещения суппорта 14. На суппорте 14 закреплен режущий...

Номер патента: 1823303

Опубликовано: 10.08.1996

Авторы: Пелипенко, Чеботарев

МПК: B23B 45/00

Метки: головка, сверлильная

...следующим образом. В зависимости от материала подлежашей обработке детали и вида обрабатывающего инструмента посредством блока зубчатых колес 9 устанавливается одна из трех скоросгей вращения шпинделя, а установкой звездочек 10, 11 и 12 на соответствующие концы валов 6, 7 и 8 - одна из шести величин подачи инструмента, Включается двигатель 2, в результате чего шпиндель 3 приводится во вращение. Рукоятка управления 37 в этот момент находится в нейтральном положении, при котором муфта 27 не сцепляется ни с одним из зубчатых колес 22 или 24. При этом подача шпинделя отсутсгвует, так как гильзы 21 за счет сил трения в резьбовом соединении шпинделя и гайка 20 вращаются с одной угловой скоростью со шпинделем, а зубчатые колеса 22 и 24...

Номер патента: 1797221

Опубликовано: 27.07.1996

Авторы: Зозуля, Пелипенко, Стрелкина, Федоров

МПК: B24B 39/04

Метки: упрочняющей

...10, ультразвуковые гармонические колебания которого тоже передаются на деформирующий элемент 1 через изогнутый волновод 8 в параллельном оси (детали 3) направлении, Возбуждаются также преобразователь 7, ультразвуковые гармонические колебания которого передаются на деформирующий элемент 2 через волновод 5 в перпендикулярном оси направлении, и преобразователь 11, ультразвуковые гармонические колебания которого тоже передаются на деформирующий элемент 2 через изогнутый волновод 9 в параллельном оси направлении,Преобразователи, например, могут быть магнитострикционными, Путем перпендикулярных оси настроечных перемещений преобразователей б и 7 с соответствующими волноводами 4 и 5, установленных на корпусе 12, а следовательно и жестко...

Номер патента: 1823345

Опубликовано: 27.07.1996

Авторы: Дуганов, Пелипенко, Стрелкина, Федоров

МПК: B24B 39/02

Метки: дорнованием, отверстий

...от порядкового номера и количества деформирующих элементов ( и секций) из выражений;= (-); , , =:Период (Т), равный циклу работы инструмента разбит на три равные части (так как для данного устройства и = 3).В первой трети периода импульсы 1 продолжительностью 1/3 периода подают на обмотки магнитострикционных преобразователей осевых колебаний 4 секции 1, которые, удлиняясь, перемещают остальные элементы этой секции, преодолевая силу упругости пружинных элементов 7 и отталкиваясь от зафиксированных от возвратных перемещений соседних секций 11 и 111 на магнитострикционные преобразователи радиальных колебаний 2 которых в это время подаются импульсы 1 продолжительностью 1/3 периода и определенной величины, что вынуждает деформирующие...

Номер патента: 1766138

Опубликовано: 27.07.1996

Авторы: Гордеев, Жуков, Паленков, Пелипенко

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнение

Уплотнение вращающейся печи по авт.св. CCCP N 1024673, отличающееся тем, что, с целью повышения степени уплотнения, оно дополнительно снабжено эластичным элементом, выполненным в виде бесконечной полосы с надрезами, шаг которых ранен длине бусины, и закрепленным из бусинах при помощи кронштейнов, каждый из которых закреплен на шарнире, соединяющем бусину с гибким элементом, и выполнен в виде пластины, повторяющей в месте контакта с бусиной ее форму в поперечном сечении.

Номер патента: 1630140

Опубликовано: 27.05.1995

Авторы: Дуганов, Пелипенко

МПК: B23B 1/00

Метки: бесцентрового, колец, крупногабаритных, типа, точения

...между опорами существует точка, где суммарный изгибающий момент от действия сил собственного веса уравновешен изгибающими моментами от действия собственного веса участков детали, находящихся выше опор, т.е. точка, в которой изменение радиуса кривизны равно нулю. Учитывая симметричность системы, этой точкой будет точка посередине участка,Принимая указанные выше условия, центральный угол а расположения опор 2 . подсчитывается по формуле2 1И = РВ - + сова/2 + а/2 в 1 па/22-пв 1 па/2 + в 1 п 2 а/2 = Огде М - изгибающий момент в точке посередине между опорами; Р - распределение нагрузки от собственного веса;Я - радиус обрабатываемой детали;а - центральный угол расположенияопор относительно обрабатываемой детали.Из приведенного выражения а =...

Номер патента: 1746939

Опубликовано: 15.07.1992

Авторы: Пелипенко, Турышева

МПК: A01F 25/00, A23B 7/14

Метки: кориандра, плодов, хранения

...не ранее 25 сентября.Образцы кориандра снимали с хранения и перерабатывали их через 30, 50, 58, 70и 90 сут, считая со дня уборки (29 июля). 15Дата переработки образцов и количество выделенного из них эфирного масла приведены в табл,3.Результаты переработки образцов подтверждают. правильность определения продолжительности выдерживания целыхплодов до переработки: период накопленияэфирного масла завершился к 25 сентября,1.2.2, Из партии сырья, поступившей 1августа, выделили целые плоды и составили 25из них шесть образцов по 1 кг каждый. Датауборки сырья 25 июля, Условия периода исозревания: ГТК Селянинова В) 0,41, среднесуточная продуктивная температура т)26,3 С, дефицит влажности воздуха (б) 16,4 30гПа,Рассчитали по формуле (1)...

Номер патента: 1736991

Опубликовано: 30.05.1992

Авторы: Гадяцкий, Залиско, Конопелько, Котляр, Мелешко, Пелипенко, Плешков, Погребиженский

МПК: C10B 39/14

Метки: вагона, кокса, приема, раскаленного, транспортирования, футеровка

...2 и рабочую поверхность 3, ук-д репленную на стенках 4. Рабочая поверхность 2 футеровки 1 выполнена с ячейками 5, Каждая. ячейка 5 ограничена ребрами, причем в нижнем по направлению схода кокса ребре 6 ячейки 5 выпол- . О нена полость 7. 0Футеровочная плита 1 крепится на на- ф клонной или вертикальной стенке 4 вагона так, чтобы при этом полость 7, служащая накопителем для шлама и коксовой мелочи, была обращена книзу по направлению движения кокса. Крепление плиты производится всеми известными. способами.Устройство работает следующим обраом.В начале каждого цикла тушения раскаенный кокс поступает в кузов вагона на абочую поверхность 2 футеровки (футеровочной плиты) 1. При загрузке кокс перемещается сверху вниз по рабочей поверхности 2...

Номер патента: 1707358

Опубликовано: 23.01.1992

Автор: Пелипенко

МПК: B60K 7/00, F16H 47/04

Метки: гидромеханическая, передача

...перекрытия выпускных каналов 16 и действуют как центробежные регуляторы расхода жидкости.Гидромеханическая передача работаетследующим образом,При вращении звездочки 2 и, следовательно, вала 4 и солнечного колеса б крутящий момент передается через сателлиты 1 5на втулку Э. На коронном колесе 8 и выполненном заодно с ним статоре 13 возникаетреактивный момент, направленный в сторону, противоположную вращению входноговала 4, Однако муфта свободного хода 10 10удерживает их в неподвижном состоянии,Вследствие этого происходит передача крутящего момента через планетарный механизм с передаточным отношением,определяемым диаметрами (числом зубьев) 15его звеньев,При вращении втулки Э и водила 9 вращается промежуточный вал 5 и, следовательно,...

Номер патента: 1664267

Опубликовано: 23.07.1991

Авторы: Адигамов, Гордеев, Пелипенко

МПК: A46D 3/05

Метки: иглоинструмента

...ворса 8, например 100 мм, для высоты ворса щетки 50 мм. Далее пропускают две проволоки-основы через отклоняющие ролики 13, узел 15 аппретирования и закрепляют на ступицах 23 валов 22 узла 20 при намотке торцового иглоинструмента 21 или ступицах 25 узла 24 при намотке цилиндрического иглоинструмента 26. Проволоку ворса 8 пропускают через фильеры 9 и закрепляют на основе 4, например, при помощи точечного сварочного пистолета, Далее устанавливают сменную головку конусного винта 10 с шагом резьбы в зависимости от диаметра проволоки ворса. При изготовлении дискового инструмента настраивают шаг валов 28 при помощи механизма 27.При включении привода 29 и подаче напряжения на изолированные от рамы контактные ролики 13 и шаблон 12,...

Номер патента: 1661189

Опубликовано: 07.07.1991

Авторы: Бондарев, Гадяцкий, Ивахно, Котляр, Пелипенко, Плешков

МПК: C10B 43/02, C10B 43/12

Метки: воздуха, загрузочных, коксовых, люков, обезграфичивания, печей, помощью, сжатого, стояков

...сечения внугренней поверхности 9. 10раструба 5 составляетО .= 1/2 агс 1 я ОЬ,где г - радиус внутренней поверхности стояка или загрузочного лака, м;Ь - расстояние по вертикали от вершины осевого сечения внутренней коническойповерхности раструба до нижней кромкистояка или загрузочного люка, м.борка и установа устройства обсэграфичивания производится следуощим абразом. На грубе воздухопровода 1 по оси 6устанавливается форсунка 2, собранная иэ, раструба 5 и направляющего элемента 7,соединенных связями 8,Устройство работает следующим абраПодаваемый воздух поступает черезвоэдухопровод 1, фсрсунку 2, в форсунке 2воздушный поток направляющим элементом 7 отжимается к внутренней поверхности 9 стенки раструба 5 и выходит иэфорсунки 2 в виде...

Номер патента: 1615465

Опубликовано: 23.12.1990

Авторы: Пелипенко, Савельев, Савельева, Трубина

МПК: F23D 14/04

Метки: горелка

...и огневой овки 8 с плоским донышком 9. В последдополнительно выполнены отверстиясообщаюшие полость 11 огневой головки полостью кожуха 3 и имеющие суммарное ходное сечение, составляющее 0,250,5 соответствующего сечения огневых отверс 7 головки 8, Огневая головка 8 размена над столом 12 газовой плиты, Регутор сквозных каналов 4 не показан. 15 Ф зрмула изобретения При работе горелки газ из газопровода ( е показан) истекает через сопла 1 и эжект рует смесь первичного воздуха, поступаюего из атмосферы через каналы 4, и газо- воздушной смеси (ГВС), проходящей через гтверстия 10. В смесителе 2 создается одНородная ГВС, большая часть которой роходит через огневые отверстия 7 головки Составитель М, Зубков Редактор Н. Рогулич Текред А. Кравчук...

Номер патента: 1602484

Опубликовано: 30.10.1990

Авторы: Пелипенко, Цегельник, Шейко

МПК: A61B 17/16

Метки: ортопедическая, стамеска

...относится к медицине, аименно к ортопедическим инструментам,Цель изобретения - снижение травма.: тичности при формировании ложа подтрансплантат, 5На фиг.1 схематически изображенапредлагаемая стамеска, общий вид; нафиг.2 - то же, вид сбоку.Стамеска имеет стержень 1 с рабочейчастью 2 и ограйичительной пластиной 3. 10Рабочая часть выполнена в виде зубцов 4 и5 с торцовыми 6,7 и боковыми 8 и 9 режущими кромками, расооженн в одойплоскости, а пластина выполнена в видедополнительного зубца 10 с торцовой режущей кромкой 11 и расположена между зубцэми рабочей части в плоскостипараллельной плоскости этих зубцов, Стержень снабжен штифтом 12 под рукоятку (непоказана). 20Стамеску применяют следующим образом,Закрепив стержень 1 в рукоятке,...

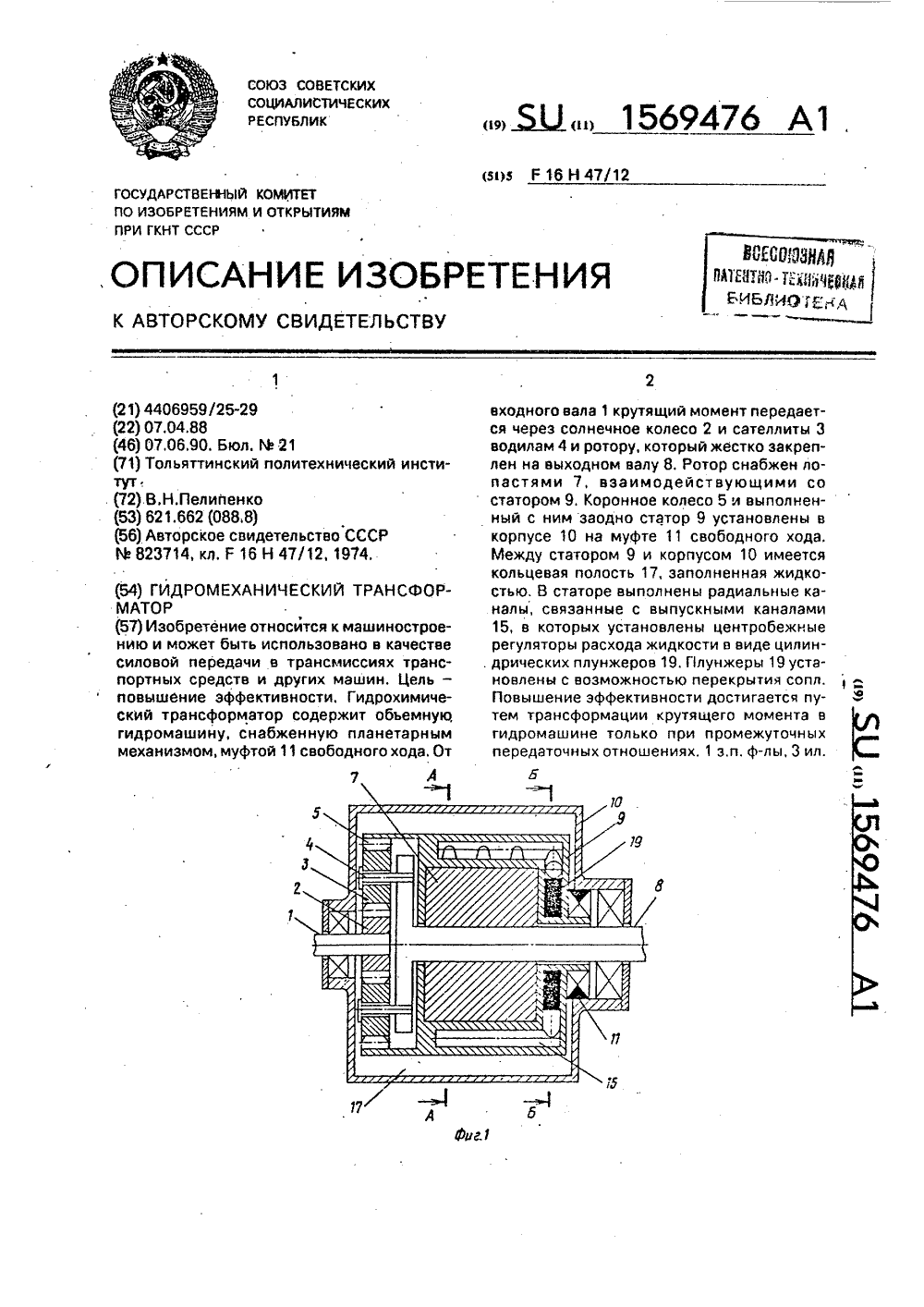

Номер патента: 1569476

Опубликовано: 07.06.1990

Автор: Пелипенко

МПК: F16H 47/12

Метки: гидромеханический, трансформатор

...выходном валах ротор с лопастями и подвижный статор, образующий с корпусом полость, заполненную жидкостью, причем в статоре выполнены.вг 1 ускные и выпускные каналы, лопасти ротора установлены с возможностью взаимодействия со статором с образованием рабочих камер, а выпускные каналы статора снабжены тангенциально расположенными соплами, о т л и ч а ю щ и.-. й с я тем, что, с целью повышения эффективности, он снабжен планетарным механизмом, солнечное колесо которого жестко закреплено на входном валу, саттелиты посредством водила кинематически связаны с ротором гидромашины, а коронное колесо выполнено заодно со статором, при этом ротор жестко связан с выходным валом, а статор связан с корпусом посредством муфты свободного кода,Изобретение...

Номер патента: 1567327

Опубликовано: 30.05.1990

Авторы: Бондаренко, Пелипенко, Погонин, Стативко, Шрубченко

МПК: B23B 5/32

Метки: бандажей, вращающихся, печей

...удерживается в необходимом положении посредством троса 3, путем перемещения суппорта 13 с инструментом14 по направляющей при вращении бандажа 6 производится обработка егоповерхности, 2 ил,верхностью катания бандажа 6, Узел 2центрируют относительно бандажа 6таким образом, чтобы опорные катки 5располагались на поверхности катаниябандажа 6, а регулируемые упоры 7располагались по торцам бандажа 6,Регулируемые упоры 7, жестко соединенные платформами 4 и установленныев нижней их части с возможностью регулирования, подводятся до касанияс торцами бандажа 6. На держатели10, по предварительным расчетам силрезания, устанавливаются реактивныемассы 11. Затем производится дальнейший подъем узла 2 на бандаж 6 печив рабочую зону, расположенную...

Номер патента: 1566184

Опубликовано: 23.05.1990

Авторы: Кантор, Пелипенко, Платонов, Шевченко, Шмыгля

МПК: F27B 7/22

Метки: бандажный, вращающейся, печи, узел

...5 печи, Толщина Фланцев 2 определена расчетом на прочность, она составляет 70 мм. Диаметр отверстий во Фланцах 2 40 мм, шаготверстий (по окружности их центров)120 мм. Диаметр несквозных отверстий ч на подбандажной обечайке 3 30 мм,55 глубина сверления 40 мм. Ширина буртиков, к которым привариваются фланцы 2, равна толщине последних 70 мм. Кольцевые проточки полукруглой Формы имеют ширину 120 мм, Наличие проточекспособствует лучшему прогреву кромки бандажа 1 при сварке, снижает отток тепла в массу металла бандажа 1 и тем самым улучшает качество сварных швов. Использование в конструкции бандажного узла деталей, облегченных отверстиями 4, придает ему упругие свойства, снижает внутренние напряжения, вызываемые сваркой, способствует...

Номер патента: 1555338

Опубликовано: 07.04.1990

Авторы: Гадяцкий, Иванов, Котляр, Пелипенко, Плешков, Сухомлин, Хорольская

МПК: C10B 39/12, C10B 39/14

Метки: вагона, кокса, приема, раскаленного, транспортировки, футеровка

...этомгде Ч - объем кокса в выделенном - объеме дисперсной среды, мз; Ч - объем воздуха в упомянутомобъеме дисперсной среды, мз. Принимают в = 21 М 10 2 Вт/м К (3) Считая приближенно размер частиц шлама в пределах 0,3-0,5 мм, частицы - сферическими и заполнениеплотнейшим решетчатым, получают для порозности П = 1 - ." = 0 2595 (4)312 подставляя (2), (3) и (ч) в выражение (1), получают= 0,8925 Вт/м К (5) Определение теплопроводности через слой, содержащий ребра ячеек и дисперсную засыпку шлама. Приближенная оценка коэффициента теплопроводности через среду, содержащую слои, параллельные тепловому потоку, дается формулой (5): Ъ р, = П, Ъ (1 - П,) Ф(6) эффективный коэффициенттеплопроводности черезслои Вт/м Ккоэффициент теплопроводности...

Номер патента: 1541280

Опубликовано: 07.02.1990

Авторы: Бондаренко, Ванжа, Гелюх, Дюдкин, Кононенко, Мастицкий, Морозов, Нехлебаев, Пелипенко, Поживанов, Терзиян, Шевченко

МПК: C21C 1/02, C21C 7/00

Метки: внепечной, жидкой, стали

...факеломразличных материалов, содержащихокись кальция - известняка, известишахтных печей и извести вращающихсяпечей.Из представленных в табл, 1 данных следует, что обработка материалов, содержащих окись кальция, при925-1020 С существенно стабилизирует свойства получаемой извести независимо от вида исходного материала, Кроме того, значительно улучшаются металлургические свойства извести.В процессе проведения опытныхплавок расход смеси измечяют от 51541280 6го способа при аптимальньх значенияхрежимных параметров обеспечиваетсущественное повышение стабиль. ости5процесса десульфурапии, прич т. степень десульфурации стабилиэруетсятна значительно более высоком уровне,чем при обработке па и:ватной технастигается за счет...

Номер патента: 1533989

Опубликовано: 07.01.1990

Авторы: Ермаков, Карих, Пелипенко, Соболев

МПК: B66C 9/00

Метки: крана, мостового, ходовая, часть

...цилиндрических или сферических 25шарниров 8 связывают буксы 6 с мостом9 крана,Предлагаемая ходовая часть работает следующим образом.При движении крана по прямолиней Оному участку пути скорости приводных2 и 3 и холостых 4 и 5 колес одинаковы (без учета проскальзывания), Приэтом тяги 7, шарнирно прикрепленныек буксе 6 и мосту 9 крана, расположены вертикально, При искривлении подкранового пути в горизонтальной плоскости приводные конические колеса 2и 3 начинают катиться по окружностям разных диаметров, В результате линейная скорость одной стороны моста 9 крана становится меньше, чем другой стороны, Мост 9 крана поворачивается, при этом тяги 7 отклоняются от вертикального положения за счет шарнирного крепления, обеспечивая...

Номер патента: 637026

Опубликовано: 23.10.1989

Авторы: Водотыка, Дзюбенко, Маслов, Науменко, Никитченко, Пелипенко

МПК: H01S 3/20

Метки: активное, вещество, окг

...термооптических искажений.Поставленная цель достигается тем, что активное вещество ОКГ вачестве органического соединения содержит 2-имино-оксипроизводные 1 бензопирана с общей структурой формулой вида352 3 где К 1 - водород, алкил, арил, карбокси-, карбметокси-, карбэтоксиили карбаминогруппы; К - водород, алкил; К , К - водород, алкил, гидроксилОрганическое соединение, у которогоК - карбокси-, карбметокси-, карбэтокси- или карбаминогруппы, растворено в воде с концентрацией 10 10 моль/лП р и м е р 1. 500 мл метанольного раствора 2-имино-карбэтокси.оксибензипирана с концентрацией510 моль/л и с добавкой 20 мг КОН непрерывно прокачивали центробежным насосом через коаксиальиую лампу-кювету. Собственно кювета имела длину55 320 мм,...

Номер патента: 1504002

Опубликовано: 30.08.1989

Авторы: Бондаренко, Пелипенко, Погонин, Шрубченко

МПК: B23B 5/32

Метки: бандажей, роликов, станок

...вшта 10 ",1 е показано) .(роме того, подвижные опоры цмеотрегулируемые упоры 11, которые припомопн) роликон 12 в)димодействуют сторцовыми поверхностями бандажа 13.Д предотвращения разворота ндпрдвлян)щей г стойках и.п:уппорта Отцо бина ре за ни я и включается рд) О), подача суппорта 7, Лроизводитс работка поверхности катаия бандажа 13. 11 ри внезапном перемещении бандажа 13 вследствие техологческих Особенностей направляющая опоры 8, несущая суппорт 7, будет осуществлять такое :;е ц.р.мещение, тдк как бандаж 13, нонн й:твуя через ролики 12 регулируемы:. упоров 11, будет заставлять перемещаться цапрдвлякшую 6 с суппортом 7, Опорами 8, приводом 9 относительно опорных стоек 1.Суппорт / будет осуществлять заданные перемещения относительно...

Номер патента: 1497234

Опубликовано: 30.07.1989

Авторы: Виноградов, Гелюх, Кононенко, Мастицкий, Морозов, Музыченко, Нетреба, Пелипенко, Терзиян, Шевченко

МПК: C21C 7/076

Метки: смесь, шлакообразующая

...56 30 28 40 30 25 20 10 100 3 14972 34центрат вносит в шлак окислы железа,препятствующие снижению его вязкости.Совместный ввод материалов обеспечивает понижение температуры плавленияпечного шлака, что при сохранении егофизической температуры увеличиваетперегрев шлака над линией ликвидус,повышает его жидкоподвижность и гомогенность, что в конечном итоге приво Одит к повышению десульфурирующей способности шлака.Ставролитовый концентрат в составе смеси в комплексе с отходами ПВАпроявляет новое свойство - увеличение степени нагрева шлака над линиейликвидус, что не может быть обеспечено при их раздельном применении врезультате снижения фактической температуры шлака после присадки,20При содержании в смеси менее 707.отходов ПВА не удается...

Номер патента: 1478019

Опубликовано: 07.05.1989

Авторы: Лушников, Пелипенко

МПК: F27B 7/24

Метки: вращающейся, загрузочного, конца, печи, уплотнительное

...из металла с запрессованными в них графитовыми шашками 9. Для прижатия уплотни"тельного кольца к корпусу 1 печипредназначены блоки 10, трос 11 игрузы 12.Уплотнительное устройство загрузочного конца вращающейся печи работает следующим образом.Перед установкой на печь уплотнительное кольцо предварительно на монтажной площадке собирают с армирующими пластинами и уплотнительными элементамии.При вращении и радиальном биениикорпуса печи благодаря наличию армирующих пластин 5 уплотнительное кольцо 4 упруго отклоняется от исходногоположения, предотвращая появление зазоров. Плотность прилегания уплотнительных элементов обеспечивается оптимальным натяжением троса 11 посредством блоков 10 и груза 12, Армирующие пластины 5 благодаря трапециевидной...

Номер патента: 1461451

Опубликовано: 28.02.1989

Авторы: Авдонина, Драгобецкая, Драгобецкий, Молодан, Орос, Пелипенко, Пивоварова, Роскосенко, Рочняк

МПК: A61C 3/02

Метки: зубов

...положении, что исключает самопроизвольное изменение угла а, а следовательно, и наклона диска 3 во время работы под действием нагрузки, возникающей вследствие обработки зубов. Это повышает точность и качество обработанных апроксимальных поверхностей конвергирующих и дивергируюших зубов, а также удобство и безопасность работы, исключающей травматизацию мягких тканей и возможность возникновения инфицирования и последующего оперативного вмешательства.Радиальные выступы3 и впадины 14 бобышек 11 и 12 выполнены в поперечном сечении по форме треугольника, высота которого равна 0,25 - 1 мм. Указанная форма выступов и впадин бобышек повышает надежность фиксации кронштейна в необходимом положении и исключает образование люфтов при сжатии...

Номер патента: 1439128

Опубликовано: 23.11.1988

Авторы: Дюдкин, Мастицкий, Морозов, Нетреба, Пелипенко, Савенков, Терзиян, Шевченко

МПК: C21C 5/04

Метки: агрегате, выплавки, подовом, сталеплавильном, стали

...твердого теплоносителя, имеет ряд преимуществ по сравнению с другими материалами. Он обладает высокой скоростью растворения в печном шлаке, которая обусловливается присутствиемв составе шлака производства вторичного алюминия окислов натрия икалия, низким содержанием в составе 20шлака кремнезема, высокой скоростью нагрева металла без ухудшенияусловий десульфурации, Кроме того,он обеспечивает образование в лечигомогенного,жидкоподвижного печного 25шлака с высокой основностью и серопоглотительной способностью.Ввод материала отдельными порциями обеспечивает проведение процесса без резких перепадов температуры З 0расплава при сохранении постояннойскорости окисления углерода, а также быстрое и полное усвоение присаживаемого материала.При...

Номер патента: 1435908

Опубликовано: 07.11.1988

Авторы: Пелипенко, Погонин, Федоренко, Шрубченко

МПК: F27B 7/22

Метки: бандаж, вращающейся, печи

...3,при бетонировании (холодной концапечи), Число кольцевых проточек 2 выполнено в зависимости от размеровбандажа 1 (чем шире бандаж 1, тембольшее число кольцевых проточек 2можно выполнить). Выполнять числопроточек 2 более трех нежелательно,1 так как снижается прочность бандажаз"за уменьшения расстояния междупроточками.Предлагаемая конструкция бандажа1 при работе позволяет улучшить теплоизоляцию бандажа 1 вследствие того 40что тепло, образуемое внутри печипри обжиге материала, передается не .всей внутренней поверхности бандажа1 в избыточном количестве, а лишьего части, т,е. перемычкам междукольцевыми проточками 2. В результате этого долговечность и точностьФормы будет вьппе, т,е. надежностьбандажа 1 увеличивается, Кроме того,1 при...

Номер патента: 1430180

Опубликовано: 15.10.1988

Авторы: Пелипенко, Погонин, Федоренко, Шрубченко

МПК: B23B 5/32

Метки: бандажей, роликов, станок

...изобретения является сокращение времени наль 1 ки станка.На фиг, 1 изображен станок для отработки бандажей и роликов, общий вид; на фиг. 2 - разрез А - А на фиг. 1.:Станок для обработки бандажей и роликов содержит направляющую 1 со шпонкой 2, несу 1 цую суппорт 3 с резцедержателем 4 на; поперечном суппорте 5. Направляющая 1 1 становлена в головках 6 с возможностью фиксированного поворота. Головки 6 и стойки;7, предназначенные для взаимодействия с Обрабатываемой поверхностью установле. ны,: на салазках 8 поперечных направляющйх 9. Г 1 оследние снабжены регулируемыми опорами 10, Стойки 7 установлены с возможностью регулирования своего положения относительно салазок и снабжены сменными опорными частями, которые выполняют с учетом...

Номер патента: 1416835

Опубликовано: 15.08.1988

Авторы: Лушников, Пелипенко, Погонин

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнение

...кольцо 1, состоя" щее из гибких элементов 2, При помощи болтов и гаек гибкие элементы шарнир:но прикреплены к козырьку 3, приваренному к стенке 4 холодильника. С дру,гой стороны гибкие элементы шарнирно прикреплены к литым из алюминиевого сплава бусинам 5, сопрягающимся друг 20 :с другом впадинами и выступами, образуя контактное кольцо вокруг обечайки 6 вращающейся печи. Трос 7 через блоки 8-11 с помощью грузов 12 ,и 13 обеспечивает прижим нижней час ти уплотнительного кольца 1 к обечайке 6, трос 14 с помощью грузов 15, 1.6 предназначен для прнжатия верхней части уплотнительного кольца к обечайке 6 вращающейся печи. Под 30 уплотнительным кольцом по его среднему диаметру на расстоянии 0,55-0,5 величины максимального биения...

Номер патента: 1408178

Опубликовано: 07.07.1988

Авторы: Лушников, Макарьин, Пелипенко, Погонин

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнение

...св,1024673.Цель изобретения - повышение надеж ности уплотнения и снижение трудоемкост Изготовления.На фиг. 1 представлено уплотнение вра цающейся печипоперечный разрез; на фиг. 2 - сечение А - А на фиг, 1; на фиг. 3 - сечение Б - Б на фиг. 2; на фиг. 4 - вид В а фиг. 3; на фиг. 5 - развертка гибкого лемента; на фиг. 6 - сечение Г - Г на фиг. 4,15Уплотнение вращающейся печи содержит плотнительное кольцо 1 из отдельных гибих элементов 2, каждый из которых выолнен из цельного листа с 8-образной формы изгибом на одной из его боковых сторон для соединения с соседним элеМентом.Гибкие элементы 2 соединены между собой на концах при помощи полых развальованных заклепок 3. При помощи болтов 4гайками 5 гибкие элементы через отерстия в полых...
