Стеблецов

Номер патента: 1837642

Опубликовано: 20.06.1996

Авторы: Барабошин, Гапеенко, Давыдов, Стеблецов

МПК: E01B 27/06

Метки: заборный, орган, рабочий, щебнеочистительной

...окно 24, в котором расположена опора 25, смонтированная на нижней пластине 26. Длина окна 24 соответствует ходу указанного гидроцилиндра и составляет, например, 5-15 см. Привод 23 соединен с опорой 25, следовательно при выдвижении штока гидроцилиндра привода 23 перемещается опора 25 вместе с нижней пластиной 26 (пластина 26 перемещается в направляющих 27), При полностью втянутом штоке гидроцилиндра передняя часть пластины 26 совпадает с передней кромкой скребка 19 (на горизонтальном участке бесконечных цепей 16, 17, 18), При полностью выдвинутом штоке гидроцилиндра передняя часть пластины выступает перед скребками 19 на 5-15 см. Также на 5-15 см в горизонтальной плоскости относительно скребков 19 выступают концы рыхлительных элементов...

Номер патента: 2002988

Опубликовано: 15.11.1993

Авторы: Загиров, Лебедев, Поздеев, Соколов, Стеблецов, Чернавский, Ширшов

МПК: B23K 37/06, F16L 58/14

Метки: внутреннего, металлических, покрытия, стеклянного, труб, формирования, шва

...ось рамыприжимного узла 10 смещена относительно оси устройства на некоторую величину, Такое смещение оси рамы прижимного узла позволяет выполнять обкатку рабочими элементами внутренней поверхности трубы сивЪ- -г ми; учетом ее эллипсности или других неровностей покрытия,Устройство для формирования шва внутреннего стеклянного покрытия металлических труб может функционировать при определенных пределах радиуса качения рабочих элементов (роликов) Я где б - диаметр ролика; Ь- минимальный зазор между ролика 5 - требуемый зазор между роликами и внутренним диаметром трубы при положении устройства в нейтральном положении.б+Ь . 5Если Й -2,тОобкатка рабочей поверхности роликами невозможна.Таким образом, существует минимальный радиус качения...

Номер патента: 2001188

Опубликовано: 15.10.1993

Авторы: Зубов, Козлов, Новиков, Савин, Скрипка, Стеблецов

МПК: E01B 27/16

Метки: путевой, шпалоподбивочное

...гидроцилидры 12 и 34 15 20 25 30 35 40 45 50 загеры одинаковым давлением гидрожидкосц в обеих полостях зд счет одинаковойрдбочсй площади гидроцилиндров (фиг. 8,цоз. а) При опускании шпалоподбивочного устройства гидроцилиндром 2 по направляющил 3 и внедрении шпалоподбоек 8, 9 и 30 в бдллдст на шцалоподбойки передаются только колебдтельные движения, так как поршни 15 и 36 двухштоковых гидроцилин- дроо 12 и 34 заперты давлением гидрожидкоси (фиг, 8, поз, б). После эаглубления шпалоцодбоек в балласт на необходимую глуб,ну в одну из полостей гидроцилиндров 12 и 34 цодаетсл гидрожидкость, а иэ другой онд слиоаетсл, что вызывает перемещение корцусоо 14 и 33 гидроцилиндров 12 и 34 относительно поршней 15 и 36, а рычагами 6, 7 и 29...

Номер патента: 1813967

Опубликовано: 07.05.1993

Авторы: Загиров, Калачев, Рахманов, Стеблецов, Фардеев, Хайруллин

МПК: F16L 58/14

Метки: внутреннюю, нанесения, облицовки, поверхность, трубы

...45 мм. Вдоль трубы с закрепленными патрубками специальным устройством равномерно распределяют гранулированное стекло, Трубу подают в печь, где нагревают до температуры 980 С. При нагреве трубу вращают, разогретая до текущего состояния стеклянная масса равномерно покрывает внутреннюю1813967 Составитель М.Загир Техред М.Моргентал Корректор Л Пилипен еда каз 1821 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открыл иям при ГКНТ ССС 113035 Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинаг "Патент". г Ужсород ул Гагариса, 101 поверхность трубы, Винтовая нарезка крепежных выемок у патрубка способствует полному заполненисо расплавленного стекла в промежуток между трубой и патрубком, работая при этом...

Номер патента: 1770510

Опубликовано: 23.10.1992

Авторы: Голубятников, Кириков, Короткевич, Стеблецов

МПК: E01B 27/17

Метки: выправочно-подбивочная

...выправки пути в плане и профиле, вклюцаощее в себя направляющие тележки, соединенные с опорной балкой; и захватные органы для рельсов, рама каретки выполцсца иэ двух частей, между которыми установлены виброизолирующие устройства, причем на одной иэ частей каретки установлены шпалоподбивочные блоки, а на другой - при помощи шарнирно закрепленных вертикальных стоек-устройство для выправки пути в плане и профиле. На фиг. 1 изображена предлагаемая выправочно-подбивоццая машина; на фиг. 2 - подбивочный блок с устройством для выправки пути в плане и профиле; на фиг. 3 - устройство для выправки пути в плане и профиле с магнитной балкой; на фиг. 4 - сечение подбивочного блока с устройством для выправки пути в плане.и профиле и с уплотцителам...

Номер патента: 1730318

Опубликовано: 30.04.1992

Авторы: Голубятников, Малышев, Новиков, Стеблецов, Трегубов

МПК: E01B 27/16

Метки: балласта, железнодорожного, пути, уплотнения

...опираются на направляющие стаканы 12, которые в свою очередь ввинчиваются в резьбовае отверстие рамы.Диафрагма 10 по периметру соединенас рамой 1 гибким воротником 13, образуядве замкнутые полости, связанные в противофазе с обратимым генератором 14акустических колебаний, установленнымна ферме 2 машины, посредством волноводов 15 (гибких шлангов). Указанные полости, разделенные диафрагмой 10, образуютпреобразователь.Подбивочный механизм соСтоит из двухпар подбаек 16 и направляющих 17, связанных между собой болтовыми соединениями18 с возможностью перемещения подбоек16 вдоль направляющих 17, которые крепятся с двух противоположных сторон жесткойдиафрагмы 10 с помощью болтовых соединений 19.20 30 ны, а во время подъема вес подбивочного...

Номер патента: 1704993

Опубликовано: 15.01.1992

Авторы: Валовская, Загиров, Стеблецов, Хальфутдинов

МПК: B23K 33/00

Метки: внутренним, защитным, подготовки, покрытием, сварку, труб

...что при ширине подслоя из терморсдгирующего композиционного материала менее ширины шва дополнительно оыделснного тепла недостаточно для качественного формирования покрытия из салофлюсующегося сплава. П р и м е р. На трубе диалетром 114 мм и толщиной стенки 3 мм произоодили очистку торцовой и внутренней поверхностей дробеструйым способом. Далее трубу подавали по рольгангу на пост нанесения газотермцчсскцх покрытий. Пост укомплектован двулщ установками плазменного напыления типа УМП, усовершенствованными и имеощимц по доа дозатора порошка. В одном дозаторе содержался термореагцрующий комгозцционный мдтериал марки ПН 70030 ио ТУ 14-1-3288-81, а в другом - самофлюсующцйсл сплав марки ПР-Н 80 Х 13 С 2 Р по ТУ 14-1-3795-81....

Номер патента: 1701995

Опубликовано: 30.12.1991

Авторы: Дроздов, Кратов, Мотрохов, Новиков, Стеблецов

МПК: F15B 1/02

Метки: гидропривод

...реверсивного гидромотора соединена со сливом через параллельно установленные регулируемый дроссель и обратный клапан, реверсивный гидромотор связан с исполнительным механизмом через механический редуктор и снабжен пневмоуправляемым тормозом исполнительного механизма.Недостатком данного привода является сложность гидравлической схемы, соединенной тормозной линией гидромотора со сливом че 1 эз дроссель, что снижает технико-экономичсские показатели машины,Цель изобретения - повышение надежности путем повышения эффективности разгона и торможения,Поставленная цель достигается тем, что в устройстве двухпозиционный распределитель выполнен четырехлинейным и установлен в линии связи рабочей полости гидромотора с трехпозиционным...

Номер патента: 1701994

Опубликовано: 30.12.1991

Авторы: Левченко, Мостовщиков, Мотрохов, Стеблецов, Степаков

МПК: F15B 1/02

Метки: гидропривод

...гидромотор связан с исполнительным механизмом через механический редуктор и снабжен управляемым тормозом исполнительного механизма,Недостатком привода является сложность гидравлической схемы, соединенной тормозной линией гидромотора со сливом через дроссель, что снижает технико-экономические показатели машины.Цель изобретения - повышение надежности работы.Поставленная цель достигается тем, что гидропривод снабжен клапаном разгрузки источника высокого давления, гидравлически управляемым от пневмоаккумулятора высокого давления, источник низкого давления соединен через двухпозиционный запорный элемент, выполненный трехлинейным. и третий обратный клапан с пневмоаккумулятором низкого давления и входом первого обратного клапана,...

Номер патента: 1686054

Опубликовано: 23.10.1991

Авторы: Волковойнов, Константинов, Новиков, Попович, Стеблецов

МПК: E01B 27/20

Метки: балласта, железнодорожного, пути, уплотнения

...частиц при уплотнении.Такое сочетание ударно-вибрационных нагрузок при упорядоченно-синхронизированном режиме вибрирования всех тележек машины повышает степень и равномерность уплотнения, т.е. качество уплотнения балласта.Рассмотрим процесс возбуждения машиной бегущих вдоль рельсошпальной решетки волн деформации, например, возбуждаемых в вертикальной плоскости. На фиг.4 буквой А обозначено положение упругой линии рельсошпальной решетки в момент времени 11, принятый условно за начальный, а буквой В - положение в некоторый момент времени тг после синхронного поворота дебалансов на некоторый угол в процессе работы.Каждая вибрационная тележка, имеющая корпус 10, связанная через систему катки 12 - ролики 13 с рельсошпальной решеткой, при...

Номер патента: 1666577

Опубликовано: 30.07.1991

Авторы: Булер, Галиулин, Загиров, Косенко, Стеблецов

МПК: C23D 5/00, C23D 5/04

Метки: внутренней, металлических, остекловывания, поверхности, труб

...относительно нее материала. В результате этого нзполнитель полностью 5 покрывает поверхность металла, образуяпереходный слой.8 соответствии с предлагаемым способом вращение нагревземой трубы в печи обжига осуществляют со скоростью 4-30 10 об/мин. Скорость вращательного движениятрубы выбирают между той, при которой обеспечивается четко выраженное пульсирующее движение массы смеси стекол (движение со стенкой-скатывание), и скоростью, 15 при которой в поперечном сечении трубыосуществляется непрерывное пересыпание стекла на одном месте. При таком движении и указанном гранулометрическом соотно- шении стекол в смеси наполнитель постоян но просеивается между грануламиосновного стекла, что обеспечивает наиболее полное его попадание на...

Номер патента: 1666049

Опубликовано: 30.07.1991

Авторы: Калинин, Марков, Никитин, Стеблецов

МПК: A43D 25/06

Метки: обуви, подошв, пресс, приклеивания

...5 поднимается, Для устранения осевых перемещений вала 2 используются упорные подшипники 21, 22, Перемещаясь вверх, толкатель 4 прижмет колодку с обувью через пресс-подушку 3 к упорам 7, 8, размещенным на траверсе б, При дальнейшем повороте вала 2 будет возникать необходимое усилле прессования низа обуви, К месту установки колодки с обувью подойдет новая пресс-подушка, Таким образом конструкция пресса позволяет осуществлять установку заготовок в последовательной очередности. По окончании прессования пресс-подушка 3 переместится вниз. Рычаг 9, упираясь в стопор 16, повернет на небольшой угол фиксатор 10., После этого траверса 6 по направляющей 17 и за счет рычагов 12, 13 от действия пружин 15 поднимается, При подаче сжатого воздуха в...

Номер патента: 1647150

Опубликовано: 07.05.1991

Авторы: Калинин, Меркулов, Сидорова, Стеблецов

МПК: E21F 1/00

Метки: карьеров, проветривания

...плоскостях на угловые секторы до 180 О. Вентиляторы 11 - 13 соединены гибкими воздуховодами 29 с системами 30 очистки воздуха, включающими циклоны, фильтры, химические реактивы, нейтрализующие газы. Системы ЗО очистки размеща 5 10 15 20 25 ЗО привода электролебедок 20, закрепленных наверху тележек за счет двух канатов 33(или 35 за счет телескопических штанг), нижние 40 45 50 55 ются в верхних платформах 17 тележек на уровне мостового пролета 1, К вентиляторам 11 - 13 снизу крепятся телескопические воздуховоды 31, на концах которых размещены расширяющиеся диффузоры 32.Устройство для проветривания карьеров работает следующим образом.После выполнения в забое карьера буровзрывных работ (или в момент непрерывной выемки сырья) мостовой...

Номер патента: 1623594

Опубликовано: 30.01.1991

Авторы: Голиков, Калинин, Стеблецов

МПК: A43D 8/04

Метки: вырубания, листового, пресс

...9. Материал 17 в момент прижатия остается на одном месте Небольшой высотой осуществляют и вакуум-захваты 12, причем транспортер 9 перемешается. Во время выстоя вакуум-захваты 12 скользят вдоль консольно закрепленных направляющих 11, сжимая пружину 13. При отключении механизма подъема 9 технологический материал 17 в начальный момент от разжатия пружин 13 двигается с небольшим ускорением до момента, пока вакуум. захваты 12 не вернутся по консольным направляю. щим1 в первоначальное положение. При подходе технологического материала 17 к столу 2 пресса закрепленный на стяжке рычаг 14 клапана поворачивается на небольшой угол. С поворотом рычага 14 отключаются вакуум-захваты 12, расположенные на стяжке. По мере подхода следующего рыча а...

Номер патента: 1569466

Опубликовано: 07.06.1990

Авторы: Кондратьев, Самсонович, Стеблецов, Чесноков, Шестериков

МПК: F16H 1/00, F16H 37/00

Метки: привод

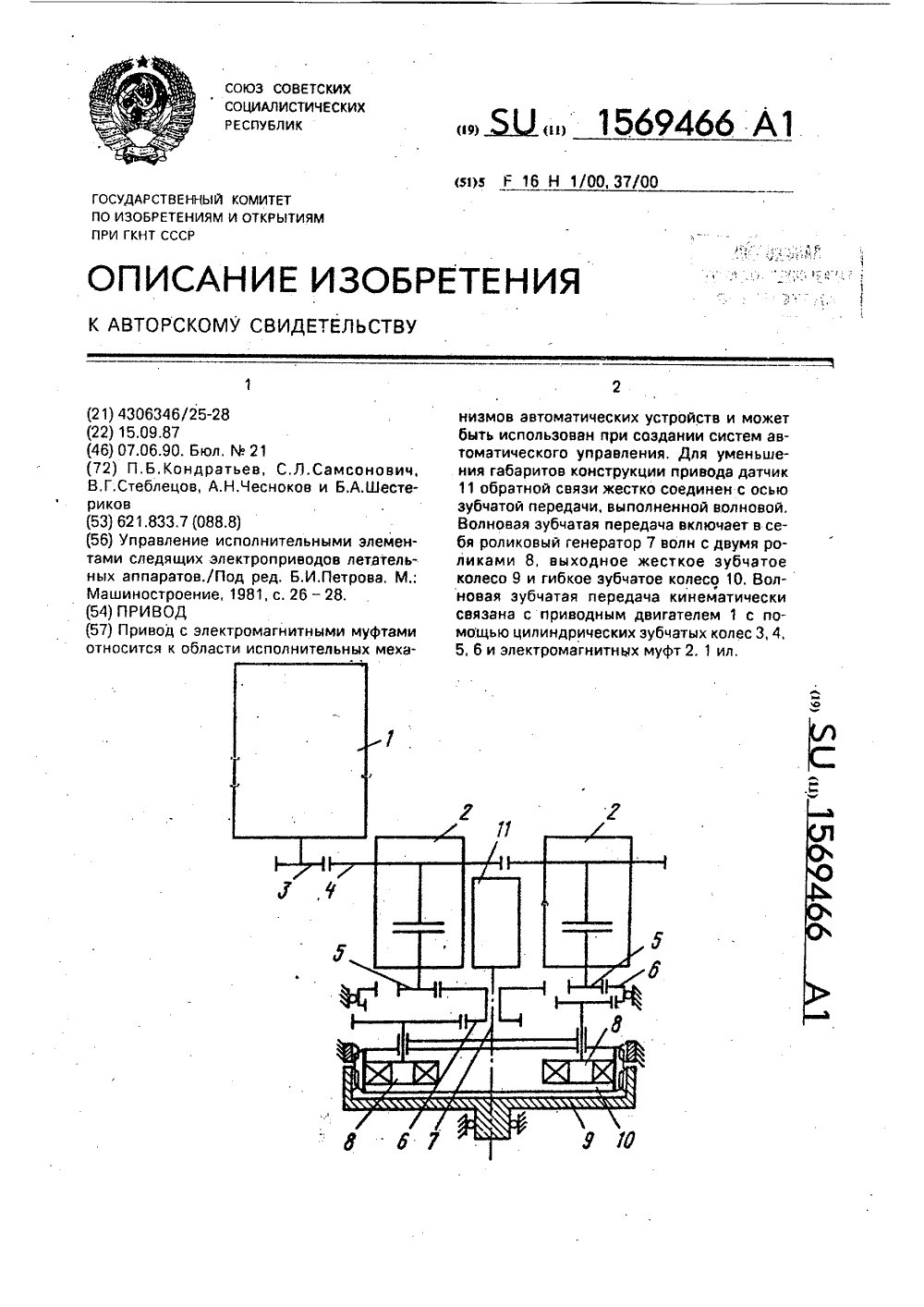

...привода.На чертеже представлена кинематическая схема предлагаемого привода с электромагнитными муфтами,Привод содержит приводной двигатель 1, две электромагнитные муфты 2, кинематически связанные с помощью цилиндрических зубчатых колес 3 и 4, дифференциал, включающий цилиндрические зубчатые колеса 5 и 6, волновую. зубчатую передачу, включающую роликовый генератор 7 волн с двумя роликами 8, выходное жесткое зубчатое колеса 9.и гибкое зубчатое колесо 10, и датчик 11 обратной связи, который жестко . соединен с. валом генератора 7 волн,Привод работает следующим образом, Система управления электромагнитными муфтами 2 обеспечивает включение только одной муфты в определенный период времени. Вращение от приводного двигателя 1 через...

Номер патента: 1567717

Опубликовано: 30.05.1990

Авторы: Короткевич, Сапожников, Сосновский, Стеблецов, Широков

МПК: E01B 27/16

Метки: балласта, железнодорожного, пути, уплотнения

...гидропульсаторы 5 отклонены вперед на 11-13 по ходу движения машины. В процессе движения машины по команде оператора или от датчика положения шпалы (не показан) рабочая жидкость от насосной станции 11 по трубопроводу поступает к распределителю 1 О, а от него - в бесш 1 оковую полость гидро- цилиндра (привода 3). Шток выдвигается и опускает каретку 4 с гидропульсаторами 5. При этом башмаки 9 касаются балласта примерно в середине шпальных ящиковВ этот момент распределителем 14 включаются гидропульсаторы 5, штоки 6.которых приходят в колебательное движение, передаваемое посредством башмаков 9 балласту, а обе полости гидроцилиндров 8 поворота соединены распределителем 13 со сливной линией гидросистемы. При движении машины в процессе...

Номер патента: 1560625

Опубликовано: 30.04.1990

Авторы: Бус, Волков, Загиров, Латыпов, Максутов, Стеблецов

МПК: C23D 17/00

Метки: внутренней, поверхности, покрытия, стеклянного, трубы, удаления

...Государственного комитета по изобретениям и открытиям при ГКНТ СС11303, Иосква, Ж, Раушская наб., д. 4/5 роизводственно-издательский комбинат "Патент", г.ужгород Гагарина,101 Оборудование состоит из устройства 1, необходимого для создания локальных усилий на поверхности стеклянного покрытия, соединенного при помощи штанги 2 с приводом (не показано), обеспечивающим подвижение данного устройства внутри трубы, вибратора 3, сообщающего трубе вибрацию, а также переводника 4, необходимого для подачи одновременно в полость трубы раствора ПАВ и сжатого воздуха.В таблице приведены результаты испытаний с различными поверхностно- активными веществами разных концентраций.Как следует из таблицы, использование ПАВ существенно снижает...

Номер патента: 1480888

Опубликовано: 23.05.1989

Авторы: Булер, Дроздов, Калимуллин, Косенко, Леонов, Лошагин, Макеров, Мищенко, Серебряков, Стеблецов, Сыртланов, Харитонов

МПК: B05B 13/06

Метки: внутреннюю, защитных, нанесения, поверхность, покрытий, труб

...12, после чего подача сжатого воздуха прекращается, и двухпозиционный клапан 4 соединяет полость с атмосферой. Зона нанесения покрытия подвергается нагреву от внешнего источника. Наносимый материал (порошок) из камерного питателя 1 при помощи нагнетаемого в него сжатого воздуха подается понагнетательному трубопроводу 2 да лее пылевоэдушная смесь через радиальное сопло 7, расположенное под углом к поверхности трубы, поступает к месту нанесения, где порошок оседает на нагретую поверхность трубы, а отработанный воздух, содержащий неосевший порошок, через кольцевой канал 9 поступает в пылеосадительную камеру 8, где иэ него в лабиринтном газоходе 10 выпадают остатки порошка. Очищенныйот порошка воздух сбрасывается по выхлопному патрубку 11...

Номер патента: 1474372

Опубликовано: 23.04.1989

Авторы: Кондратьев, Кулаков, Самсонович, Стеблецов, Чесноков, Шестериков

МПК: G01M 15/00

Метки: волновой, нагружательный, передачей, стенд

...на вход сумматора 14 и сравнивается с сигналом задатчика 15. При синусоидальном законе управления на каждый электрогидравлический дросселирующий распределитель подается сигнал,сдвионутый по фазе на 90Создается бе ляет в рабочем диапазоне независиморегулировать развиваемый на выходномвалу 3 момент и скорость, момент иугол поворота. 30 Независимая регулировка скорости и момента на выходном валу или.момента и угла поворота и увеличение точности поворота выходного вала позволяют расширить функциональные возможности стенда и реализовать сложные законы нагружения. 35 Формула изобретения 40 Нагружательный стенд с волновой передачей, содержащий установленные в корпусе жесткий диск с выходным валом, гибкое колесо в виде гладкой .тонкостенной...

Номер патента: 1474115

Опубликовано: 23.04.1989

Авторы: Булер, Галиуллин, Калимуллин, Косенко, Кострова, Лошагин, Макеров, Стеблецов

МПК: C03C 8/16

Метки: шликер, эмалевый

...тва эмалитносится к составам для сталей и может в качестве антитий для защиты цессе сварки эмали- елью повышения каа эмалевый шликер железосодержащая4,0-5,0; бура й порошок 2,0-2,5; табл,14741 Эмалевый шликер преимущественно для защиты сварного шва, включающий фритту, глину, буру, углерод и воду, о т л и ч а ю щ и й с я тем, что, с целью повышения качества сварного шва, он содержит.,железосодержащую фритту, а в качестве углерода - графитовый порошок при следующем соотно . шении компонентов, мас.ч.: Железосодержащая фриттаГлинаБураГрафитовыйпорошокВода 1004,0-5,00,4-0,5 2,0-2,5 40-50Состав Глин а, Бур а,мас.ч. мас.ч,Напряжение пробоя дефектоскопа, кВ Углеродв поВода,мас.ч. Визуальный контроль крытии,мас.ч. 2,0 4,0 0,4 45 2 ю 3 4 е 5...

Номер патента: 1463215

Опубликовано: 07.03.1989

Автор: Стеблецов

МПК: A43D 8/02, C14B 5/02

Метки: вырубания, листового, обувных, пресс

...показаны). Управление исполнительными механизмами пресса осуществляется с помощью микг ропроцессоров (или ЭВМ).Пресс работает следующим образом. Вначале на устройство 22 подачи резачных кассет устанавливаются резачные секции заранее подготовленные и собранные с учетом минимальных отходов материала 31. В пространство междунижней ветвью с резачной кассетой 23 устройства 22 и верхней ветвью с вырубочной плитой 27 устройства 25 с помощью валиков 33 через опорный стеллаж 34 с направляющими роликами 37 иэ рулона 32 (мотка) подается материал 31. В момент нахождения резачной кассеты 23, вырубочной плиты 27 и материала 31 над траверсой-столом 3 подается электрический импульс на электродуговой запальник 21. В камере 5, закрепленной к балке 4,...

Номер патента: 1433463

Опубликовано: 30.10.1988

Автор: Стеблецов

МПК: A43D 8/04

Метки: вырубки, листового, пресс

...стяжках в сторону, противополож ную направлению перемещения конвейера. За время выстоя вакуум-захватов 10 домкрат-соленоид опускается на определенную величину, достаточную для перемещения захваченного материала транспортером 9. При продвижении материала вдоль блока 14 для замера площадей кож подается сигнал на захват нового листа материала и на электропривод 18 магазина-накопителя 17 резачньг.; кассет 16. ЭВМ ведет поиск необходимой резачной кассеты, которая подается к гидравлическому устройству 15. Замок плунжера гидравлического устройства 15 для подачи резачных кассет захватывается, и резачная кассета 16, подается в зону вырубания, при этом транспортером 9 ,параллельно подается технологический материал на поверхность вырубной...

Номер патента: 1423777

Опубликовано: 15.09.1988

Автор: Стеблецов

МПК: F03D 5/02

Метки: ветродвигатель

...них пары лопастей 2, соединенную с рамками 1 наклонцук бс скцц чцук ленту 3, охватьвающук верхний и нижний шкивы 4 и 5, связанные с каркасом 6, соединенные с ним параллельные верхнюю и нижнюю направ.якццс 7 ц 8, контактирующие с бегоцымц ролцкамц 9.,1 яасти 2 каждой пары при помоци грсцца 1 О связаны между собой, бегоыс р,цки 9 закреплены по однсмх гццсзх 2, а цаправлякццие 7 и 8 соелццс цныс мс жду собой при помоци дуг 1 с .ц;хсром, большим расстояния между напризякиими 7 ц 8, причем верхняя напра изякпся 7 имес т переменную ширину, всхичцвекцсуися т ццжцеп шкива 5 к цсрхцсму 4.,1 гя соз.шция натяжения ленты 3 ветро. двигатель снабжен устройс гном2, а на валу цкцца 5 закрелена шестерня 13, связанная с цогрбцтелсм энсрии. Лента 3 наклоц...

Номер патента: 1413652

Опубликовано: 30.07.1988

Авторы: Козлова, Кондратьев, Рааг, Стеблецов, Шестериков

МПК: G06G 7/48

Метки: механической, моделирования, передачи, самотормозящейся

...36 ключа ЗЗ соединен с третьим входом интегратора 3/, выход интегратора 37 соединен с релейным блоком 47, состоящим из операционного усилителя 48 с входным резистором 49, в обратную сязь которого включен диодный ограничитель, выполненный на диодах 50 и 51, соединенных с движками переменных резисторов 52 и 53, включенных в цепь источника опорного напряжения + оп, выход релейного блока 47 соединен с входом второго инвертора 54, состоящего 20 из операционного усилителя 55 с входнымрезистором 56 и резистором 57 в обратной связи, выход которого соединен с вторым входом третьего сумматора 21.Устройство работает следующим образом.25 В исходном состоянии контакты 35 и 36ключа 33 разомкнуты. С выхода источника напряжения 1 на вход...

Номер патента: 1409691

Опубликовано: 15.07.1988

Авторы: Бординов, Евстратов, Сидорова, Стеблецов

МПК: D01H 5/80

Метки: валиков, машин, нажимных, разборки, текстильных

...нажимнойвалик 2, выданный отсекателем 3. Дугообразный отсекатель своей ранее1утопленной торцовой поверхностью кэтому моменту уже выдвинутой выше 25лотка удерживает от продвижения.полотку последующие нажимные валики.При подачи воздуха в бесштоковуюполость пневмоцилиндра 8 коромысло 7начинает перемещаться в обратном направлении в сторону зажима. В начальный момент поворота коромысла освобож,цается отсекатель, который за счетйружины 4 поворачивается вокруг оси51 в крайнее положение. При этом35ранее удерживающаяся его торцовая поверхность валика 2 оказывается нижедна лотка. В результате все валикиперемещаются по лотку и упираются вдругую торцовую поверхность дугообраэ ного отсекателя. За счет упругихсвойств пружин 14 и 18 растяжения...

Номер патента: 1408335

Опубликовано: 07.07.1988

Авторы: Загиров, Латыпов, Стеблецов, Хазиахметов

МПК: G01N 27/02

Метки: качества, покрытия, стеклянного

...покрытия,45В качестве контактного звена с испытуемой поверхностью в датчике 3 контроля сплошности покрытия используют замкнутую цилиндрическую винто:Вую пружину 21 размещенную по поперечному сечению корпуса на спиральной тружине 22,Пружины 21 и 22 размещены между Электроизоляторами 23 по поперечному влечению датчика 3 контроля сплошности покрытия. Механизм 2, совмещенный55 с датчиком 3, установлен на полой 1 втанге 24, закрепленной на стойке 25. Для подвода к датчику 3 электроэнергии высокого напряжения внутри штанги 24 проложен кабель 26.Контроль качества стеклянного покрытия металлической трубы включает испытание на механическую прочностьпокрытия с одновременным. контролем его сплошности электроискровым методом.Процесс...

Номер патента: 1405855

Опубликовано: 30.06.1988

Авторы: Биндусов, Стеблецов

МПК: A63B 5/16

Метки: подготовки, прыгунов, скоростно-силовой

...усилие отталкивания увеличивается на 80 кг и составляет 340 кг. При отталкивании увеличивается импульс силы реакции опоры (Р), что приводит к увеличению количества движения (гпту) и высота прыжка возрастает на 8 см. В процессе тренировки величину усилия перемещения опорной площадки постепенно увеличивают с учетом динамики5 10 5 20 25 30 35 40 45 50 55 формула изобретения 3развития скоростно-силовых качеств спортсмена.Устройство для реализации способа скоростно-силовой подготовки прыгунов содержит четыре пневмоцилиндра 1, вертикально установленных на основании 2. Каждый пневмоцилиндр 1 содержит заключенную между крышками 3 и 4 гильзу 5, в которой размещены поршни 6 и 7, образующие замкнутые полости 8 и 9, Поршни 6 и 7 связаны со...

Номер патента: 1380723

Опубликовано: 15.03.1988

Автор: Стеблецов

МПК: A43D 8/02

Метки: резак

...шг 1 линтуются (скручиваются проволокоц), На корпус 1 резака одевается профилированное кольцо 2, которое своим нижним торцом углубляется в торны хвостовиков ножевых секций 6, Кольцо 2 крепится к корпусу 1 стяжными шпильками 8, В кольце 2 профре - зерованы пазы 9, которые позвбляют соби. рать резаки в резачные секции, С изготовлением наборов из ножевых секций 3 и Ь различной ширины режущей кромки, плеч и радиусов закругления можно с помощью одного и того же корпуса 1 собирать разные по периметру (площади) резаки.Работа с резаком осуществляется следующим образом.При подаче кожи на настил (плиту) пресса резак устанавливается на кожух и, с помощью ударника пресса(траверсы) осуществляется вырубаниеполуфабриката. Наибольшей эффективности,...

Номер патента: 1337445

Опубликовано: 15.09.1987

Авторы: Гайдуков, Марков, Сидорова, Стеблецов

МПК: D01H 5/80

Метки: валиков, покрытий, ровничной, съема, эластичных

...включаться от нажатия пусковой кнопки, установленной на пульте управления, Переключение пневмораспределителя происходит с помощью концевого выключателя 40.Размещенные в цилиндрах 2 между поршнями и крышками пружины 8 служат для обеспечения сбалансированной системы всех элементов устройства с исполнительными механизмами. Кронштейн 24 и рычаг 27 связаны между собой пружиной 4 растяжения.На каретке 13 закреплен регулируемыйупор 42.Устройство работает следующим образом При нажатии рукой рычага 27 вверх онповорачивается относительно шарнира 29, растягивая пружину 37 до момента, когда между полуцилиндрическими ячейками 25 и 26 образуется зазор для свободного входа в него оси валика ровничной машины.В образовавшийся зазор зажима и зазоры, 2...

Номер патента: 1287198

Опубликовано: 30.01.1987

Авторы: Козлова, Кондратьев, Рааг, Стеблецов, Шестериков

МПК: G06G 7/25

Метки: люфта, механической, моделирования, передаче

...резисторов 25 и 26, пропорционального величине люфта, диоды 23 или 24 отпи" раются и напряжение через контакты 32, 31 или 33, 32 поступает на управляющий вход первого ключа 12, его контакты 28, 30 замыкаются, а контакты 27, 29 - размыкаются. В момент выбора люфта на выходах блоков 1 и б обнуляются сигналы ц, и цд, соответствующие расцепленному движению, а задающим напряжением для этих блоков 1 и 6 становится напряжение По, пропорциональное скорости начала совместного движения ведущих и ведомых частей после выбора люфта, получаемое на выходе блока 15 и поступающее через резистор 9 и замкнутый при этом контакт 28 на третий вход блока 1, через резистор 11 и замкнутый при этом контакт 30 на третий вход блока 6. Люфт выбран, скорость...
