Гидромеханический трансформатор

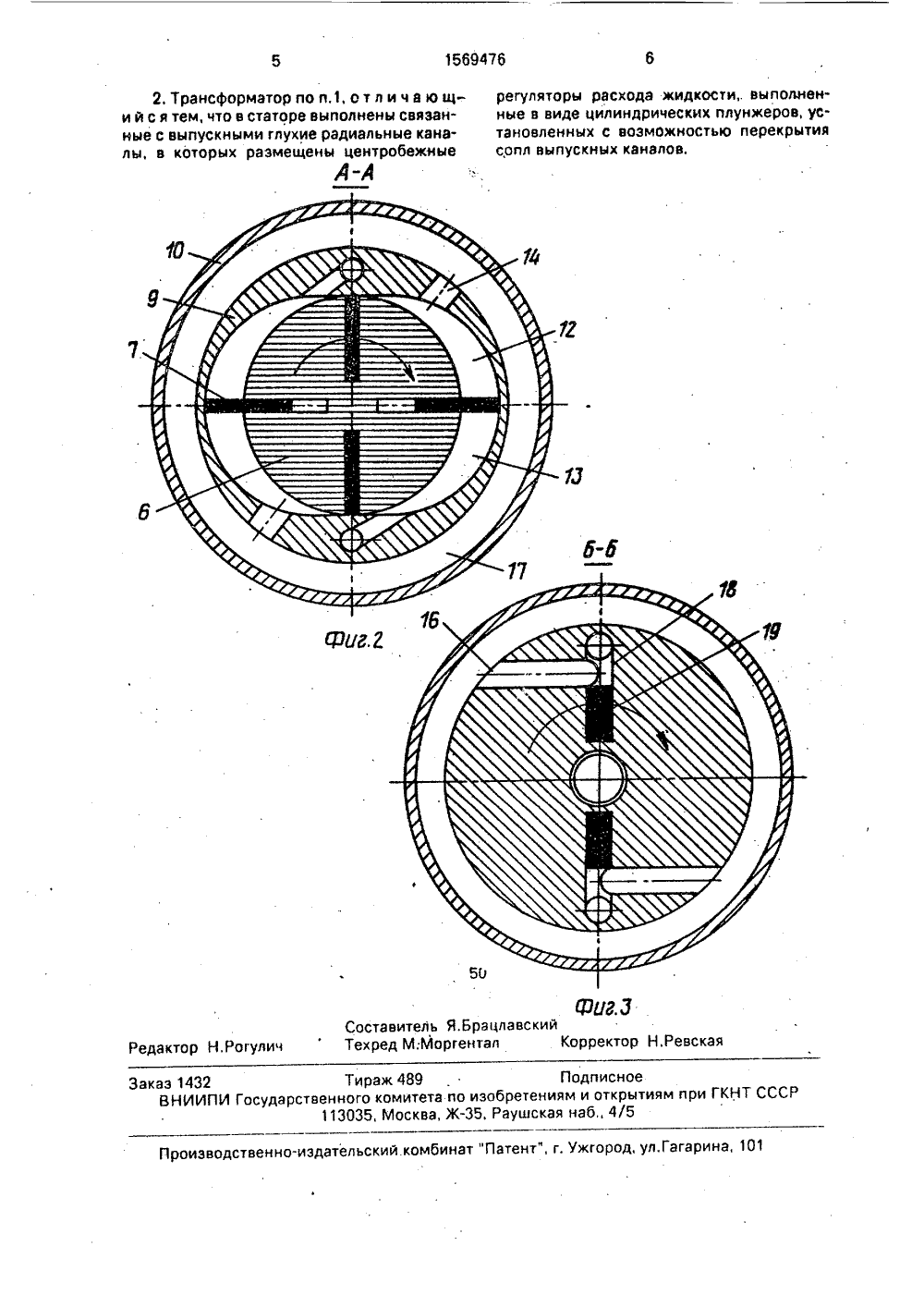

)5 Р 7 12 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ф 0 С 0,33 г 1 МЦЗЩ- -ц,)цщ ЕИБЛ(").-, ОПИСАНИЕ ИЗОБРЕТЕНИ ЕТЕЛЬСТ К АВТОРСКОМУ ти(2 1) 4406959/25-29(56) Авторское свидетельство СССРЬ 823714, кл. Р 16 Н 47/12, 1974.(57) Изобретение относится к машиностроению и может быть использовано в качестве силовой передачи в трансмиссиях транспортных средств и других машин. Цель - повышение эффективности. Гидрохимический трансформатор содержит обьемную гидромашину, снабженную планетарным механизмом, муфтой 11 свободного хода. ОтА входного вала 1 крутящий момент передается через солнечное колесо 2 и сателлиты 3 водилам 4 и ротору, который жестко закреплен на выходном валу 8. Ротор снабжен лопастями 7, взаимодействующими со статором 9, Коронное колесо 5 и выполненный с ним заодно статор 9 установлены в корпусе 10 на муфте 11 свободного хода. Между статором 9 и корпусом 10 имеется кольцевая полость 17, заполненная жидкостью. В статоре выполнены радиальные каналы, связанные с выпускными каналами 15, в которых установлены центробежные регуляторы расхода жидкости в виде цилин. дрических плунжеров 19. Глунжеры 19 установлены с возможностью перекрытия сопл. Повышение эффективности достигается путем трансформации крутящего момента в гидромашине только при промежуточных передаточных отношениях. 1 э.п. ф-лы, 3 илнеподвижен, то центробежные регулятоы расхода жидкости открыты, т.е. плунжеы 19 не перекрывают сопла 16,С увеличением частоты вращения входого вала 1 и соответственно выходного ваа 8 нарастают усилия от лопастей 7 и авления жидкости на статор 9. При достиении ими определенной величины, превыаюшей реактивный момент и силы трения татора 9, последний вращается в том же вправлении, что и ротор 6. При этом регуяторы расхода жидкости увеличивают сопротивление протекающей жидкости за счет перекрытия плунжерами 19 сопл 16, что вызывает повышение давления в камерах 13 и, следовательно, возрастает силовое давление на статор 9. В результате частота вращения статора 9 с коронным колесом 5 возрастает, что приводит к увеличению частоты вращения сателлитов 3 с водилами 4, а также выходного вала 8. В итоге трансформатор постепенно переходит на прямую передачу, при которой планетарный механизм и объемная гидромашина вращаются как единое целое. При этом обеспечиваются условия для трансформации крутящего момента с необходимым передаточным отношением, которое устанавливается автоматически в зависимости от соотношения крутящих моментов на входном и выходном валах.Применение данного гидромеханического трансформатора в транспортных средствах позволяет повысить долговечность двигателя, сократить раскод топлива, облегчить труд водителя.Формула изобретения 1, Гидромеканический трансформатор, содержащий размещенную в неподвижномкорпусе объемную гидромашину, имеющую установленные соответственно на входном и выходном валах ротор с лопастями и подвижный статор, образующий с корпусом полость, заполненную жидкостью, причем в статоре выполнены.вг 1 ускные и выпускные каналы, лопасти ротора установлены с возможностью взаимодействия со статором с образованием рабочих камер, а выпускные каналы статора снабжены тангенциально расположенными соплами, о т л и ч а ю щ и.-. й с я тем, что, с целью повышения эффективности, он снабжен планетарным механизмом, солнечное колесо которого жестко закреплено на входном валу, саттелиты посредством водила кинематически связаны с ротором гидромашины, а коронное колесо выполнено заодно со статором, при этом ротор жестко связан с выходным валом, а статор связан с корпусом посредством муфты свободного кода,Изобретение относится к машиностро ению и может быть использовано в приво- р дах разлииных машин, в частности в р трансмиссйях транспортных средств.Цель изобретения - повышение эффек тивности; лНа фиг.1 представлен гидромеханиче- д ский трансформатор, продольный разрез; ж на фиг,2 - разрез А-А на фиг.1; на фиг.3 - ш разрез Б-Б на фиг,1, . 10 сГидромеханический трансформатор содержит входной вал 1, солнечное. колесо 2, л сателлиты 3, водила 4, коронное колесо 5, ротор 6 с лопастями 7, выходной вал 8, статор 9, корпус 10 и муфту 11 свободного хода. 15 Лопасти 7 взаимодействуют со статором 9 с образованием камер низкого 12 и высокого 13 давления. В статоре 9 выполнены впускные 14 и выпускные 15 каналы, Выпускные каналы 15 снабжены тангенциально распо ложенными соплами 16. Между статором 9 и корпусом 10 расположена кольцевая полость 17, заполненная рабочей жидкостью.В статоре 9 выполнены глухие радиальные каналы 18, связанные с выпускными канала-. 25 ми 15, в которых установлены центробежные регуляторы расхода жидкости, выполненные в видеЦилиндрических плунжеров 19, установленных с возможностью перекрытия сопл 16 выпускных каналов 15. 30Солнечное колесо 2 жестко закреплено на входном валу 1, сателлиты 3 посредством водила 4 связаны с ротором 6, а коронное колесо 5 выполнено заодно со статором 9.Ротор бжестко закреплен на выходном валу 35 8, а между статором 9 и корпусом 10 установлена муфта 11 свободного хода.Трансформатор работает следующим образом.При вращении ведущего вала 1 и жестко 40 связанного с ним солнечного колеса 2 крутящий момент передается через сателлиты 3 и водила 4 на выходной вал 8. На коронном колесе 5 и выполненном с ним заодно статоре 9 возникает реактивный момент, на правленный в сторону, противоположную вращению входного вала 1. Однако муфта 11 свободного хода удерживает ик в неподвижном состоянии. Вследствие этого, происходит передача крутящего момента через 50 планетарный механизм с передаточным отношением, определяемым диаметрами числом зубьев) его звеньев.При вращении выходного вала 8 и жестко связанного с ним ротора 6 лопасти 7 55 ,увлекают за собой в камеры 12 низкого давления жидкость из полости 17 и одновременно вытесняют жидкость из камер 13 высокого давления через выпускные каналы 15 и сопла 16 в полость 17. Поскольку статор1569476 г.З оставитель Я,Брацлавскиехред М:Моргентал орректор Н.Ревска Ро гули еда тельский.комбинат "Патент", г. Ужгоро агарин оиэводствен 2. Трансформатор по п,1, о т л и ч а ю щи й с я тем, что в статоре выполнены связанные с выпускными глухие радиальные каналы, в которых размещены центробежные аказ 1432 Тираж 489 ВНИИПИ Государственного комитета по из 113035, Москва, Ж, регуляторы расхода жидкости,. выполненные в виде цилиндрических плунжеров, установленных с воэможностью перекрытиясопл выпускных каналов. Подписноеретениям и открытиямушская наб 4/5
