Номер патента: 638778

Опубликовано: 25.12.1978

Авторы: Андриянов, Глазунов

МПК: F16H 25/12

Метки: герметизированный, движения, объем, передачи, поступательного

...скоростями.Для упрощения конструкции и повышения плавности перемещения ведомого звена кинематическая связь каждого толкателя с ведомым звеном выполненаформула изобретения 256/2 исное Заказ б По 3 ,Ю 381 7 в виде фрикционной пары толкатель упругая втулка, а упругая втулка жестко соединена с ведомым звеном и обхватывает толкатель.На чертеже изображено предлагаемое устройство, осевой разрез.устройство для передачи поступательного движения в герметизированный объем содержит корпус 1 с Фланцем 2 для присоединения к герметизированному объему.На Фланце 2 равномерно по окруж- )О ности расположены герметизированные толкатели 3. В корпусе 1 размещен кулачок 4 снаклонной рабочей поверхностью 5, к которой пружинами б прижимаются толкатели 3....

Номер патента: 638779

Опубликовано: 25.12.1978

Авторы: Бушенин, Кузнецов, Лукьянов, Новоселов

МПК: F16H 25/20

Метки: движения, механизм, поступательного

...прямом и обтном ходе выходного звена осуществляся следующим образом.В случае прямого хода движ входного вала. 11, вращающего ловой скоростью % В , через колеса 9 и 10 передается стакану 6, который в свою очередь сообщает гайке 3 и жестко сблокированному с ней.Расторможенное колесо 12 свободновращается в корпусе 7 в подшипниках14.При прямом ходе, в случае увелиЬ чения нагрузки на винте 1, крутящиймомент на гайке 3 н в зубчатом зацеплении (шестерни 4 и венца 13) такжевозрастет и при превышении тормозногомомента блокировочного устройства 1510 колесо 12 начинает проскальзывать,тем самым переводя работу механизмав режим обратного хода.движение винта 1 в обратную сторонубудет происходить до тех пор, пока15 момент, пропорциональный нагрузке,...

Номер патента: 638780

Опубликовано: 25.12.1978

Авторы: Вахрушев, Новожилов, Цветков

МПК: F16H 35/10

Метки: механизм, предохранительный

...полость 9, в которой установлены тор цовые стенки 7 и 8, установленные с возможностью перемещения друг относительно друга и опирающиеся на торцовые выступы 10 и 11 реек 4, 12.и 13 оси 5. Механизм снабжен камерой 14 давления, связанной с полостыр 9 рейТираж 1156 П ственнаго комитета Совет делам изобретений и откр Москва, Ж, Раушская н одписное а Министр тий аб., д. 4 филиал ППП Патент, г, Ужгород, ул. Проектная, 4 ки 4, и отключающим механизмом 15, взаимодействующим с рейкой 4.Механизм работает следующим образом.С началом вращения выходного вала привода 2, например по часовой . стрелке, привод стремится повернуться в противоположную сторону, т.е. против Часовой стрелки, с моментом, равным мрменту на выходном валу, При...

Номер патента: 641213

Опубликовано: 05.01.1979

Авторы: Георгиев, Маньшин

МПК: F16H 1/16

Метки: выборки, зазоров, зацеплении, передача, спироидная, устройством

...целое с зубчатым венцом и соединена резьбой с частью 3, связанной с упругим элементом 4 в виде плоской кольценой пружины,Сироидная передача с устройством для выборки зазора н зацеплении работает следующим образом.641213 Заказ 7483/32 НИ раж /1 ясное П Патент, г.ужгород, ул,Проектная,4 илиа Крутящий момент передается от червяка 1 к имеющей зубчатый венец части 2 колеса и далее к его части 3, лишенной возможности углового смещения по отношению к части 2, с помощью момента трения, который создается в резьбовом соединении этих частей путем затяжки винтов 5, отжи мающих одну из них от другой, От части 3 колеса с помощью упругого элемента 4, прижатого к ней вблизи его наружного диаметра винтами 6 через прижимную шайбу 7, крутящий мо мент...

Номер патента: 641214

Опубликовано: 05.01.1979

Авторы: Аршинов, Ворсин, Ефремов, Засов, Кудрявцев, Чуфаровский

МПК: F16H 13/00

Метки: волновая, клиновая, передача, фрикционная

...рабочим ободом,генератор, включающий ролики 2, деФормирующие гибкое колесо и размещенные на эксцентриках 3, водило 4,связанное с ведущим валом 5, центральный каток, состоящий из двухчастей б и 7, имеющих возможностьотносительного осевого перемещения,шпонку 8, удерживающую часть б и 7от относительного поворота. Неподвижное жесткое колесо передачи состоитиз обоймы 9, ступицы 10, направляющей втулки 11, закрепленной от осе641214 Формула изобретения г г ч Ушг 6 ЦНИИПИ Тираж о каз 7483/ Подписное 11 атент, Ул.Проектн илиал ППП .Ужгород,вого перемещения в подшипниках 12,Кроме того, передача имеет диск 13,торцовые кулачки 14 которого взаимодействуют с такими же торцовыми кулачками ступицы 10, винтовую цилиндрическую пружину 15 и нажимную...

Номер патента: 641215

Опубликовано: 05.01.1979

Автор: Стесин

МПК: F16H 47/06

Метки: гидротрансформатор

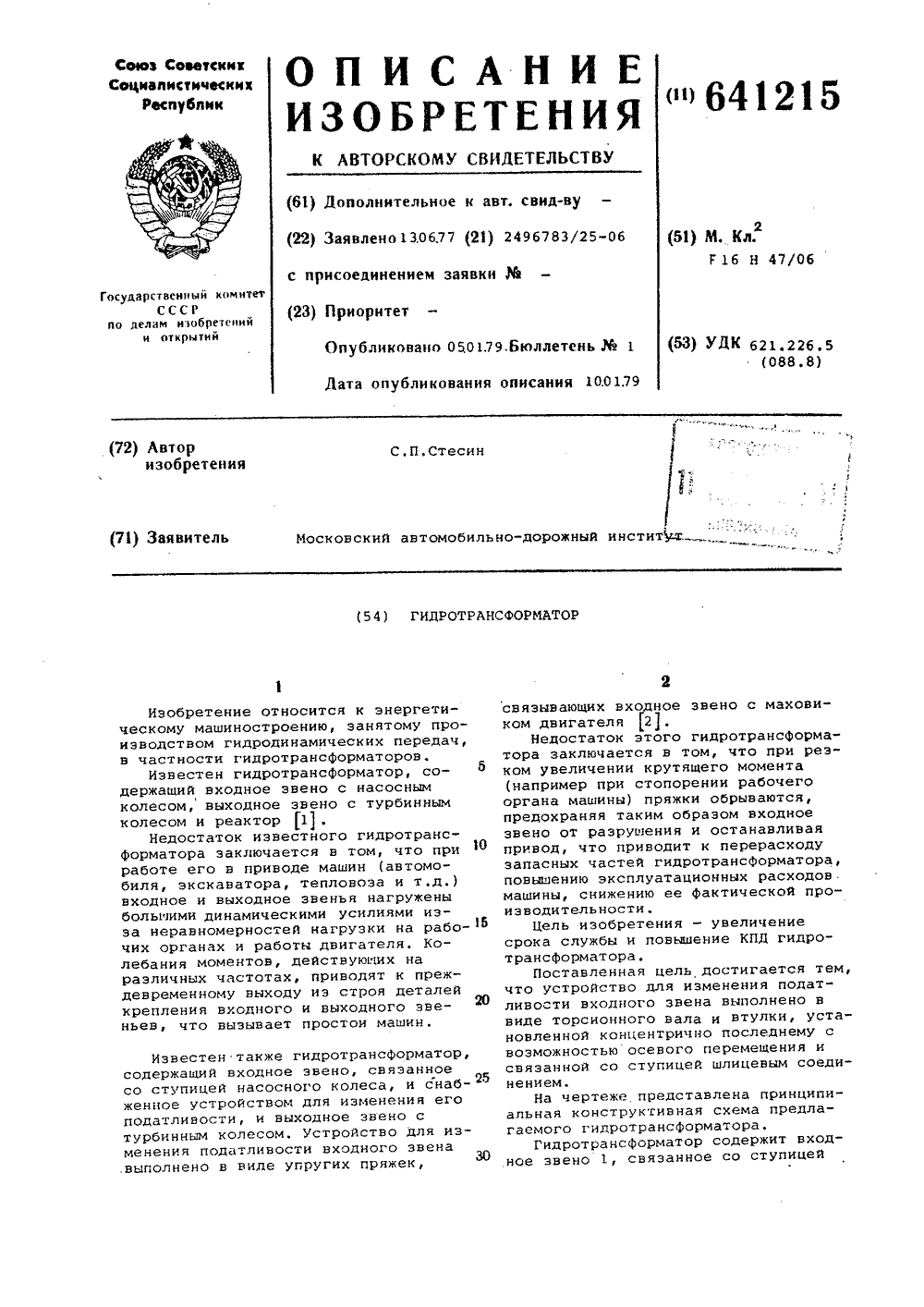

...концентрично последнему свозможностью осевого перемещения исвязанной со ступицей шлицевым соединением.На чертеже представлена принципиальная конструктивная схема предлагаемого гидротрансформатора,Гидротрансформатор содержит дное звено 1, связанное со ступФормула изобретения Составитель Л.ХлопотоваТехред М.Петко Корректор А.Гриценко Редактор И.Гохфельд Заказ 7483/32 Тираж 11 Ы Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб. д., 4/5Филиал ППП Патент, г.ужгород, ул,Проектная,4 2 насосного колеса 3, выходное звено 4 с турбинным колесом 5, устройство для изменения податливости входного звена, которое выполнено в виде торсионного вала б с наружной резьбой,...

Номер патента: 641217

Опубликовано: 05.01.1979

Автор: Мартыхин

МПК: F16H 55/56

Метки: вариатора, ведущий, клиноременного, средства, транспортного, шкив

...несколькими торцовыми выступами с двусторонними в окружном направлении скосами, а подвижной дисксо стороны неподвижного имеет на торце впадины, также со скосами в окружном направлении, причем выступы неподвижного диска уширяются в окружном направлении к их основанию, авпадины сужаются в окружном направлении от торца в глубину.Формула изобретения ЦНИИПИ Заказ 7483/32 Тираж /ОК Подписное Филиал ППГ Патент, г.ужгород, ул.Проектная,4 3 64На фиг. 1 изображен раздвижной ведущий шкив, продольный разрез; на фиг. 2 - вид А фиг. 1 (развертка клинового механизма).На ступице 1 шкива автоматического клиноременного вариатора неподвижно закрепленопорный диск 2. С другого конца на ступицу 1 установлен подвижной диск 3 шкива с запрессованной в его...

Номер патента: 641218

Опубликовано: 05.01.1979

Авторы: Бородин, Оливер

МПК: F16H 57/04

Метки: планетарный, редуктор, смазкой, твердой

...по сравнению с металлическими.На чертеже представлен предлагаемый планетарный редуктор, продольный разрез.Планетарный редуктор с твердой смазкой содержит центральные колеса 1 и 2 с наружным и внутренним зацеплением, водило 3, являющееся выходным элементом редуктора, На осях 4 установлены составные сателлиты, содержащиеметаллические (дополнительные) сателлиты 5 и основные сателлиты 6 иэ антифрикционного материалат например иэ дисульфкда молибдена, установленные на ступицах металлических сателлитов с повышенными радиальными зазорами порядка 0,2-0,5 мм и фиксаторами 7 в виде тел качения,Формула изобретения оставитель Г.Кузнецоваехред Н,Андрейчук Корректор А Редакто адя ен 483/32 ТиражЦНИИПИ Государственпо делам изобрете 13035, Москва, К,...

Номер патента: 642547

Опубликовано: 15.01.1979

Авторы: Сергеев, Шевцов

МПК: F16H 1/10

Метки: внутренне, зацепление, цевочное

...уЫ 3б, тт 61 Е Р С 1Ь Рд 123 с01756 пр Е 3161 Ое зацепин пяюшик- котором л е Д, - контактное - ширина зу апряжение; й модуль уцругост ожения нормальн р - приведении- плечо при35 усилия;ун приведеинжесткостьры зубьев;- число зубНв чертеже пок крив онтактируюше ерни ипь зуб звцепления редлвгаемог Кривая 1 черченный642547 РгИ 3 .пр .пр.Ь Е у , рза 112 аЯЗг3Е 3 Ь 31 и Д=ода Е Составитель А, ВерховскийРедактор Н, Аристова Техред Е. Гаджега Корректор илина 7729/37 Тираж НМ ПодписноеЦНЙИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская набд. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 кривая 2 - предложенный профиль. Кри-вая 2 отстоит от кривой 1 на переменную по контуру профиля величину...

Номер патента: 642548

Опубликовано: 15.01.1979

Автор: Арапбаев

МПК: F16H 21/20

Метки: возвратнопоступательное, вращательного, движения, механизм, преобразования

...содержит параллельно установленные в корпусе 1 вал 2, имеющий коренные шейки 3, 4 и 5, и поводки 6 и7, а также шатуны 8 и 9, шарнирноустановленные на поводках 6 и 7,Устройство для изменения эксцентрситета, кинематически связывающеемежду собой вап 2 и поводки 6 и 7,выполнено в виде шарнирных антипараллелограммов, последовательно установленных в плоскости, перпендикулярнойоси О-О вращения вала 2 и имеющихбольшие 10 и 11 и малые 12 и 13стороны, Каждый. антипараллелограммпоследовательно и жестко связан однойсвоей бопьшей стороной 10 в среднейточке А с одной из коренных шеек, например шейкой 3, вала 2, а другойбольшей стороной 11 в средней тачкеА- с одним из поводков, напримерповодком 6.Зксцентриситет осей О -О иО - О поводков 6 и 7...

Номер патента: 642549

Опубликовано: 15.01.1979

Автор: Пахомов

МПК: F16H 55/30

Метки: звездочка, передачи, цепной

...2 аксиально ступице 1. 5Ступица 1 имеет внешний центрирующийпоясок 8 и внутреннюю цилиндрическуювыточку 9. Зубчатый венец 2 центрируется относительно ступицы 1 по пояску8, а стакан - по выточке 9.10Кроме того, буртики 10 ограничивают радиальные перемещения зубьев 4 вполостях 3 зубчатого венца 2.В стенках стакана 6 выполнены ра,диальные отверстия 11, связывающие15полость стакана 6 с радиальными полостями 3.,Между крышкой:7 и кромкой стакана 6 размещена диафрагма 12. Полость2013, образованная крышкой 7 и диафрагмой 12, запопняется газом, а радиальные полости 3 и полость стакана 6 заполняются жидкостью.Звездочка цепной передачи работаетследующим образом. При контакте созвеньями цепи подвижные зубья 4 начинают перемещаться от крайних...

Номер патента: 643689

Опубликовано: 25.01.1979

Авторы: Быков, Васин

МПК: F16H 3/68

Метки: вариатор, скорости, соосный

...регулированияскорости, не имеющее дистанционногоуправления.Цель изобретения - упрощение конструкции вариатора.Это достигается тем, что вариаторснабжен эпициклом, кинематически связанным с червяками-сателлитами, иуправляеьщми электромагнитами, закрепленными на корпусе и размещеннымимежду корпусом и зпициклом.На фиг.1 изображен вариатор, Продольный разрез; на фиг.2 - то же,поперечный разрез.Соосный вариатор скорости имееткорпус 1, размещенные в нем солнечноечервячное колесо 2, водило 3, установленные на нем червяки-сателлиты 4,жестко связанные и соосные с ними конические колеса 5, эпицикл 6, взаимодействующий с коническими колесами 5,закрепленные на корпусе управляемыеэлетромагниты 7, вэаимодействующивс наружной поверхностью эпицикла...

Номер патента: 643690

Опубликовано: 25.01.1979

Автор: Власов

МПК: F16H 13/00

Метки: волновая, передача, фрикционная

...что снижает долговечность рабочих поверхностей, участвующих в заклинивании.При высокой радиальной упругости .и твердости гибкого колеса последнее н статическом состоянии теряет контакт с жестким колесом, так как отсутствует угол заклинивания, и гибкое колесо при пуске будет вращаться вместе с нодилом, не передавая крутящего момента жесткому колесу, так как нет начального прижатия гибкого колеса к жесткому.Целью изобретения является пойышение надежности работы передачи.Это достигается тем, что оси роликов подпружинены в сторону, протиноположную вращению генератора.На чертеже представлена предлагаемая волновая фрикционная передача. Волноная фрикционная передача содержит гибкое колесо 1, жесткое колесо 2 и генератор, состоящий из водила...

Номер патента: 643691

Опубликовано: 25.01.1979

Авторы: Саидов, Сайфуллаев, Суюнов

МПК: F16H 29/04

Метки: вариатор, скорости

...ведущий вал 1, размещенные на нем эксцентРики 2 и 3, выполненные со сквоэиымт осевыми пазами 4 и 5 соответственно, ведоияй вал (на чертеже не показан, размещенные на нем муфты б сво" бодного хода (на чертеже показана одна муфта) и связанные с ними ко643691 Формула изобретения Составитель В.КузнецовРедактор Т.Клюкина Техред И.Асталош .Корректор И.Гокси 5 Тираж 1138ЦНИИПИ Государстнпо делам изобр 13035, Москва, Ж,аз 7997/3 ясное комитет я откры я наб., СССРЙ: ромысла 7 и 8, взаимодействующиес эксцентриками 2 и 3 соответственно. В ведущем валу 1 выполнен осевой канал 9 и радиальные каналы 10 я 11, связанные с ням, для подачи рабочего тела, Каналы 10 я 11 выходят впазы 12 и 13 эксцентрикон 2 я 9. На ведущем валу 1 н пазах 12 и 13...

Номер патента: 643692

Опубликовано: 25.01.1979

Авторы: Леонов, Танов

МПК: F16H 33/14

Метки: вращающего, инерционный, момента, трансформатор

...ротор которого связаны соответственнос эпициклами 5 и 6,а ротор - с входным валом 2, и управляемую Фрикционную муфту 16, дополнительно Фиксирующую статор и ротор регулирующего устройства 15,Инерционный трансформатор работает следующим образом.При равномерном вращении входного вала 2 и, следовательно, ротора.и статора регулирующего устройства 15 приводятся во вращение эпициклы 5 и 6. При наличии момента сопротивления на выходном валу 4, превышающего момент на входном валу 2, сателлиты 9 и 10 обкатывают солнечные шестерни 7 и 8. При этом возникают.центробежные силы неуравновешенных грузов 11 и 12 создающие знакопеременные инерционные вращающие моменты в каждом планетарном ряду сувпюрующиеся на промежуточном валу 3. Положительные импульсы...

Номер патента: 644655

Опубликовано: 30.01.1979

Авторы: Ефремов, Кандрусев, Коновальский, Либерфарб, Мазанов, Махнач, Песелев, Прицкер, Чичиков, Шандыба, Шевченко

МПК: B60K 17/16, B62D 5/07, F16H 48/20 ...

Метки: блокируемым, ведущего, гидравлический, дифференциалом, колесного, моста, рулевого, средства, транспортного, усилитель

...разблокированному дифференциалу,На чертеже показан предлагаемый усилитель.Он состоит из распределителя 1 рулевого25 управления, гидравлически соединенного снасосом 2, исполнительным гидроцилиндром 3 и баком 4 через напорный золотник5, и датчика 6 поворота управляемых колес, содержащего кран 7 и золотник 8, ки 3 О нематически связанный с профилирован644655и каз 2649/4 зд,136 Тираж 79 Подписное ПО ографип, пр. Сапунова,ной поверхностью штока исполт 1 ительного гидроцилиндра.Датчик поворота управляемых колес соединен гидролинией 9 с гидролинией, связывающей распределитель рулевого управления с напорным золотником, гидролинией 10 - с рабочей камерой механизма блокирования дифференциала 11, гидролиниями 12 и 13 и через золотник 8...

Номер патента: 644985

Опубликовано: 30.01.1979

Автор: Клаус-Дитер

МПК: F16H 1/06

Метки: вала, габаритов, зубчатая, ограниченных, передача, привода, условиях

...11, а также с зубчатым колесом 5 ведомого вала 2 с двух диаметрально противоположных сторон.Зубчатое колесо 4 ведущего вала 1 находится в зацеплении с промежуточным зубчатым колесом 10, Оси вращения промежуточных зубчатых колес 9 и 10 и балансира 6 находятся на одной прямой. Для иллюстрации ограниченности габаритов привода ведомого вала 2 на фиг, 1 показан другой рядом расположенный ведомый вал 16, привод его условно не показан.Зубчатая передача работает следующим образом.Отводимый от ведущего вала 1 к зубчатому колесу 4 крутящий момент передается через зубчатые колеса 10 и 5 ведомому валу 2 с одной стороны, а через зубчатые колеса 10, 11, 9 и 5 - с другой стороны, диаметрально противоположной. Силы реакции, действующие на оси 12...

Номер патента: 644986

Опубликовано: 30.01.1979

Авторы: Иванов, Прохоров

МПК: F16H 1/06

Метки: зубчатая, передача, цилиндрическая

...а торцовый профиль 2 - - выпуклую кривую, взаимоогибаемую с кривой профиля 1.Для выполнения указанных условий взаимоогибаемые кривые торцовых профилей 1и 2 зубьев колес выполнены по следующимзависимостям:х, = г, соз р, + г 81 п (а - у,),у= - г 81 п - г соз(а - р,),Х: - Г СОЗ+ ГЗ 1 П(а+ У),у, = - г, 81 пу,. - г соз(а+ ,),гдеГ= ф(СОЗа Сфр+81 Па);У 21 +9 = (а+ с 1 др 1 псоза - 2);У 21 +т=т ;гг 2 - радиусы начальных цилиндров колес;1 ь р 2 - углы поворота колес;Уы - передаточное отношение.Вводя подвижные системы координат хь у и х 2, у, жестко связанные с колесами, получим после перехода от полярных координат г(р 1) и а(1 р;) точки контакта М в неподвижной системе отсчета к прямоугольным координатам, уравнения торцовых профилей зубьевх 1...

Номер патента: 644987

Опубликовано: 30.01.1979

Автор: Медведев

МПК: F16H 1/10

Метки: внутреннего, зацепления, зубчатая, передача, эвольвентная

...не вступит следующая пара зубьев. Положение полюса зацепления иа линии центров при этом не является постоянным, однако вносимая от этого погрешность по передаточному числу существенно мала, Кроме того, имеет место многопарность зацепления, что обуславливаег нагрузочную способность и кипематичсскую точность передачи. Зацепление прпЪ 1/;аф (. имеет предельно малую вы 8соту головки зубьев, вследствие чего и расстояние от полюса до точки контакта сопряженных профилей является предельно малым. Следовательно, меньше и трение в зацеплении, а конструкция колес проще чем у колес, обрабатываемых на конус, или у колес с полным зубом, так как размеры заготовок по диаметру выступов меньше, а также уменьшается объем зубообраоотки..ППри га)8гбо не...

Номер патента: 644988

Опубликовано: 30.01.1979

Автор: Тривайло

МПК: F16H 7/06

Метки: передача, цепная

...звездочку 1, ведомые звездочки 2 и 3, охватывающую звездочки цепь 4, стойку 5 с направляющей 6, установленную в направляющей 6 ведомую штангу 7 с регулируемыми упорами 8, поводок 9, соединенный со звеном цепи 4 посредством упругого элемента 10, выполненного, например, в виде пружины растяжения (фиг. 1 и 2).644988 3Ведомая штанга 7 может быть совмещена с поводком 9, а направляющая 6 может быть соединена со стойкой 5 посредством шарнира 11 (фиг. 3).Кроме того, ведомая штанга 7 может быть совмещена одним концом с поводком 9, а другим концом - с шарниром 11 стойки 5 (фиг. 4).Работает передача следующим образом, При вращении ведущей звездочки 1 дви О жение при помощи цепи 4 передается на ведомые звездочки 2 и 3 и упругий элемент 10, В...

Номер патента: 644989

Опубликовано: 30.01.1979

Авторы: Варлаков, Сорокин

МПК: F16H 7/10

Метки: гибкого, натяжное, органа, тягового

...устройство гибкого тяговогооргана содержит направляющую 1, натяжную пружину 2, кривошипно-ползунный ме ханизм 3, элемент 4, установленный с возможностью перемещения и поворота в рабочей плоскости механизма в направляющей 1 и передающий давление натяжной пружины 2 на кривошипно-ползунный ме ханизм 3, и натяжной барабан 5, ось 6 которого установлена в ползуне 7 кривошипноползунного механизма 3. Барабан 5 огибается тяговым органом 8. Элемент 4 выполнен в виде шатуна, на котором установлена 30 гайка 9, служащая для предварительного644989 Формула изобретения оставитель В. Никишин Редактор О. Юркова Техред А, Камышникова Корректор Л, Кото Тираж 1138ССР по делам изобретениаушская наб д. 4/5 Изд,147 осударственного комитета 113035, Москва, Ж,...

Номер патента: 644990

Опубликовано: 30.01.1979

Автор: Максимов

МПК: F16H 27/04

Метки: вращательного, вращательное, движения, максимова, механизм, непрерывного, остановками, преобразования

...звене, и жестко соединенной с корпусом магнитонепроницаемой перегородки, частично охватывающей поверхность ведущего звена, ведущее и ведомые звенья установлены по отношению друг к другу с зазором, в котором размещена магнитонепроницаемая перегородка, а ведомое звено выполнено из ферромагнитного материала.На фиг. 1 показан общий вид механизма; на фиг. 2 - разрез по А - А на фиг. 1.Механизм для преобразования непрерывного вращательного движения во вращательное с остановками содержит ведущее 1 и ведомое 2 звенья, размещенные в корпусе 3. Кроме того, механизм включает вТираж 1138 Подписи оета СССР по делам изобретений и открытий-35, Раушская наб., д. 4/5 Заказ 2641/12 Изд.1НПО Поиск Государственного ко113035, Москва,ипография, пр....

Номер патента: 644991

Опубликовано: 30.01.1979

Авторы: Арапов, Жиганов

МПК: F16H 37/08

Метки: металлорежущих, подачи, привод, регулируемый, станков

...часть которой жестко соединена с валом электродвигателя, ведомая - с выходным валом привода, ведущая часть электромагнитной регулируемой муфты через редуцирующую зубчатую передачу соединена с валом электродвигателя, а ведомая часть - жестко с выходным валом привода,На чертеже показан регулируемый привод подачи металлорежущих станков, общий вид,Регулируемый привод состоит из корпуса 1, к которому крепится кожух 2, встроенного асинхронного электродвигателя 3, вал 4 которого посредством поводка 5 соединен с ведущей частью электромагнитной фрикционной муфты 6 и через редуцирующую зубчатую передачу 7, поводок 8 - с ведущей частью электромагнитной регулируемой муфты 9, ведомая часть которой закреплена на выходном валу 10 привода,На конце...

Номер патента: 644992

Опубликовано: 30.01.1979

Авторы: Можаровский, Осипенко, Старжинский

МПК: F16H 55/16

Метки: армированное, зубчатое, колесо

...зуба 1 и к нижней границе активного профиля (точка Р), Для этого боковая поверхность 3 зу ба 1 арматуры выполнена с профильной модификацией, коэффиенты изменения глубины которой в характерных точках а, и, о, р профиля зуба определяются по фор-. муле 15 1 - )/1 - РЬ=и Ч где РДДР / Рп 20Рю : 1 Тсз р Рлрг л а 1 Ь, - толщина полимерной облицовки на окружности вершин зубьев;р, р, рп, р - радиусы кривизны в харак терных точках а, и, о, р линии зацепления, подстановка индексов , 1, и, 1 производится соответственно из первого, второго и третьего столбцов таблицы где 30 Ь, - толщина полимерной облицовки наокружности вершин зубьев;р рь р, р - радиусы кривизны в харакЗ 5 терных точках а, и, о, р линии зацепления,подстановка индексов , 1, п,...

Номер патента: 645863

Опубликовано: 05.02.1979

Авторы: Баженов, Ефанов, Лифшиц

МПК: F16H 47/04

Метки: гидромеханическая, средства, трансмиссия, транспортного

...соединена с Воцилом 14 Грсзхзвенного планетарного механизма 15, солЬЕЧЙс 1 Л ШЕСТЕРНЯ 1 б СОТОр 01"О ПосрЕДСТво 1 муфты 17 могжет соединятьсл свалом колеса 4 гидротрансформатора 3и сВЯэана с внутренес 1 обоймой т 01 эмоза 15 а 1 сОРОннс 3.л шестеРнЯ 19 посредством смуфты 20 может соединятьсяс нодилом 9 механизма б и связанас внутренней обоймой тормоза 21,Гидромехан;-ческая трансмиссия рабо:ает следующим образом.ПизшаЯ стугень ОсуЦествляетсяВключением тормозов 18 и 1; которыезатормаживают все звенья механизма бО15 и, следовательно, шестерню 13механизма б, что превращает последНий в понижающий редуктор, связывающий Входной и выходной валы. Скорости В ЭацЕг 1 ЛЕцияХ МЕХаццЭМа б МаЛЫ, бг звенья механизма 15 неподвижны, а отцосительые...

Номер патента: 645864

Опубликовано: 05.02.1979

Автор: Пожидаев

МПК: B60K 17/16, F16H 48/30

Метки: блокировки, дифференциала, пожидаева, средства, трансмиссии, транспортного

...процзвоцительностп гидронасоса 2, посре,п тноммуфты 1 /,рычага 18 и тя и 1 3 1.5 с,-,глатцчес: связана с сошксн 20 О)(3 е -НОГО ГПОсав)СНИ Я КОТОРая, ЕЗ СВО(очередь, 1 язана с упранляе.ыми ко.ле(.ами 21 трансортного средства,УстрОистВО б)30 кирОвкц Вклоа(т иССТЕЛПОДПИТК 1 И ОХЛс 1 БЦС 1 ИП ЖНЦ"КОСТИ Е(ОТОрая На ЧЕОТЕжаХ НЕ 1101 а -зана,ЦОЗМО;с.(ны ИНЫЕ 1(ОНСТКТ 5 ВНЬЕ ВЫ-.полненцЯ стпойст 1)а блокирОВкц, НафиГ. 3 показано, что гринод 1 идронасоса 2 осуЦестнляется посред(твомэпициклической гередачи, содержаейзвенья 22, 23 и 24. При этом звено22 эпицие(лической передачи прикреплено к неподвижной крышке 14 коргУса15 ведущего моста. Знеео 23 эпиццклическОЙ псРеДачи сВЯзсПО с ЗслОМ 1 3Гидронасоса 2 с корпусом 12 которогсзвязано звено 24...

Номер патента: 646126

Опубликовано: 05.02.1979

Авторы: Махаев, Нырко, Эйдинов

МПК: F16H 21/46

Метки: карданная, передача

Номер патента: 647489

Опубликовано: 15.02.1979

Автор: Худобин

МПК: F16H 3/60

Метки: исполнительный, привод, спирально-пружинный

...на валу 2, а корпус 6 обгонной 5 муфты соединен с центральным колесом7 дифференциального механизма, такжеустановленного на валу 2. Ыентральное колесо 8 дифференциального механизма соединено с барабаном 3, Водило дифференциального механизма выполнено и виде зубчатого сектора 9, жестко соединенного с осью 10 сателлита11 и с зубчатым сектором 12 выход647489 плиал ППП Патентжг ор од, ул. Пр ое кт ная 4 ного вала 13. На корпусе 1 установ.лены упоры 14 и 15, ограничивакшиевращение водила. Устройство 16 служит для переменной блокировки вала 1и барабана 3, 5Работа спирально-фпружишеого привода осуществляется следующим образом,При сблокировапном корпусе 6 обгонноймуфты и свободном барабане 3 последний под действием момента заведенной Опружины...

Номер патента: 647490

Опубликовано: 15.02.1979

Авторы: Антонов, Ведерников, Якобсон

МПК: F16H 1/48

Метки: зубчатая, передача, планетарная

...размещенные в корпусе 1 солнечную щестерню 2, связываемую с валом3 двигателяу центрирующие кольца 4, опиравшиеся на них сателлиты 5, подвижный эпицикл 6, являющийся выход=- ным звеном передачи, расположенные симметрично относительно него и имеющие одинаковые диаметры неподвижные эщциклы 7 и 8. Неподвижный эпицикл 7 соединен с корпусом через упругий элемент 9, а неподвижный эпицикл 8 соединен с корпусом жестко, например, с помощь 1 о штифтового соединения 10, Упругий элемент 9 имеет на конце фланец 11, прикрепляемый к корпусу, налример, винтами 12.Передача работает следующим образом.При вращении солнечной шестерни 2 сателлиты 5, обг тывая неподвижные эпициклы 7, 8, приводят во вращение подвижный эпицикл 6. Выравнивание нагрузки на...

Номер патента: 648767

Опубликовано: 25.02.1979

Автор: Дробинцев

МПК: F16H 1/00

Метки: волновая, герметичная, передача-муфта

...с цсй у места заделки сс в гибкий элемент.тоНа цсртежс изображена предлагаемаяпередзца, продольный разрез.Волновая гсрмстиццая передача содержит корпус 1, гибкое колесо 2, выполненное в виде стакана, жесткое колесо 3, генератор 4 вс)лн, перегородки 5 и 6, стержень 7, находящийся в центре внутренней перегородки, закрепленный ца корпусе 1, и лвз кольцевых упора 8 и 9. закрепленные на стержне 7 и опирающиеся своими краями в место заделки псрсгордки 5 в гибкое 20 колесо 2Передача вращения из п)лостп А в поБ осуществляется слсдуюпцм брзВолцовой генератор 4, устзцовлцный648767 формула изобретения Составитель Н. Гордеев Редактор С. Суркова Тсхред О. Хуговая Корректор Л. Кравченко Заказ 526/34 Тираж38 Подписное ЦНИИПИ Государственного...
