F16H — Передачи

Номер патента: 727924

Опубликовано: 15.04.1980

Авторы: Петрук, Полюдов, Тир, Яницкий

МПК: F16H 25/04

Метки: ведомого, движения, звена, реверсивного

...(фиг. 1 и. фиг.2) и поступательное (фиг,3),Разгружатель 7 при этом аккумулирует энергию, отдаваемую массой ведомого звена 3 в период выбега, возвращая эту энергию в период разбега.Снижение нагрузки в подшипниковых опорах или направляющих ведомых звеньев повышает срок службы устройств о9 7924 4 для реверсивного движения и надежность их работы,Формула изобретения 5Устройство для реверсивного движения ведомого звена, содержащее корпусс опорами или направляющими, взаимодействующее с ними ведомое звено, усто тановленный в корпусе ведущий вал, закрепленный на нем кулачок, толкатель,взаимодействующий с ним, и разгружатель, вьпюлненный в виде упругого элемента и соединенный одним концом скорпусом, о т л и ч а ю ш е е с ятем, что, с цепью...

Номер патента: 727925

Опубликовано: 15.04.1980

Авторы: Башкевич, Маслов

МПК: F16H 25/22

Метки: винтовой, механизм

...переустройство для регулировки зазора сткаб- -".",мМаезгсяг "восоеммт направленйи,опрнжено эластичным кольцом, заполненным а(," этом внутренняя поверхность втулки 4рабочей средой и установленным между " стсожбйт йоповерхностй выступов"витков"торцами втулки и регулировочной гайки, й"йй резьбы винта и центрирует ею в гайке,а поверхность втулки, взаимодействую- . Неуравновешенные радиальные нагрузки,щая с винтом, покрыта антифрикционным щйй)й "воздействующйе на винт или гайку, восматериалом.фй(офщиннмаются втулк и 4 и 5, обт)аэую3щими жесткую силовую систему винт - втулка - гайка. Жесткость обеспечивается тем, что угол между радиальной силой и нормалью к клиновой поверхности втул.ки меньше угла трения.Возникновение радиального люфта в...

Номер патента: 727926

Опубликовано: 15.04.1980

Автор: Бумаков

МПК: F16H 37/00

Метки: механическая, передача

...14,взаимодействующей с ними пружиной 15,которые расположены в полости 11 пол-.зуна.Кроме того в дисках 4 и 5 ведущеговала перпендикулярно направляющей поверхности его паза 6 выполнен канал 16,а на поверхности ползуна 9 параллельно его оси - пазы 17, В канале 16размещен шарик 18, подпружиненныйпружиной 19 вдоль оси канала 16 ивзаимодействующий с пазами 17. Полость11 закрыта сверху пластиной 20, имеющей паз 21 для перемещения шарика 13,Механичаская передача рабо гает слефдуюшим образом.При относительно малых оборотах ведущих дисков 4 и 5 ползуны 9 удерживаются пружинами 12 на минимальномрасстоянии от оси дисков,Шарик 13 также удерживается пружинами 15 в крайнем положении; захватывая при этом ведомый диск 2 в наиболееудаленных точках к...

Номер патента: 727928

Опубликовано: 15.04.1980

Авторы: Битовт, Мотовилова, Солод, Удовиченко, Шахова

МПК: F16H 55/18

Метки: зубчато-реечная, передача

...:;:. нопвов 1 - опорные порожки 4 с упрутоймому вффенту нвибопее близкой и ивой-щпейтЪ;йвмотвннон сйнрщщно нв порожкиретению является зубчато-реечная пере-: - колеса. Межосевое расстояние обеспечит 5дача, содержащая холесо с опорными ци- - вается ползуном 5 и подшипниками 6,линдрическими дорожками П 2 . Вбййрнщйй чато-реечная передача работаетНедостатком передачи является ее ффсйедЯЙИЙ"обраэом,невысокая долговечность из-за повышен-"."При вращении колеса 1 его зубья,ного износа опорных дорожек, ф входящие в зацепление с зубьями эуб 30;л,";=-: - ,чатой рейки 2, приводят в движение зубЦель изобретения - повышение долго-" чатуто рейку 2; которая совершает повечности передачи за счет демпфирования ступательное движение. Опорные...

Номер патента: 729397

Опубликовано: 25.04.1980

Автор: Журавлев

МПК: F16H 1/02

Метки: впадинами, выступами, деталь, чередующимися

...исхолного контура на величину 0,4 гп. В теле летали вдоль образующих поверхностей впадин между зубьями 2, 3,4 выполнены канавки авс и с 1 е 1 глубиной 0,4 п, края которых улалены один от лругого на расстояние 1,2 гп и лежат на поверхности соответствующих впадин, образованных зубьями 2, 3 и 4, у их дна так, что края асс 11 канавок лежат межлу контурными точками опасных сечений зубьев, образующих общие впалины. Ширина канав ки на 27% меньше ширины впадины в зонеопасных сечений, образующих ее выступов.Профиль канавки, ось симметрии которой совпалает с осью симметрии данного зубчатого колеса при условии их нарезания без тангенцпального смещения при коэффициен 2 о те высот., ножки и ралиусе закругления зуба исход:, го контура 1 ч = 1.25...

Номер патента: 729398

Опубликовано: 25.04.1980

Автор: Винокур

МПК: F16H 1/16

Метки: второго, гиперболоидной, передачи, рода

...2 в корпусе 3. Винтовая нарезка 4 на червякевыполнена так, что делительная поверхность 5 этой нарезки имеет форму однополюсного 5 гиперболоида вращения с прямолинейнойобразующей 6, скрещивающейся с осью вращения червяка под улом у, равным углу подъема винтовой линии червяка на наименьшем диаметре его делительной поверхности. В этом случае делительная поверх ность совпадает с аксоидом червяка. Червяк 1 зацепляется с червячным колесом 7, которое имеет зубья 8, нарезаемые фрезой, идентичной с червяком. 15Предлагаемый способ изготовления червяка гиперболоидной передачи значительно проще в сравнении с известными способами изготовления и, кроме того, к передаче, изготовленной по предлагаемому способу, 20 предъявляются менее жесткие требованияк...

Номер патента: 729399

Опубликовано: 25.04.1980

Автор: Дейнеко

МПК: F16H 1/28

Метки: передача, планетарная

...выполнено в виде диска 11, содержащего несколько торцовых кулачков 12 со скошенными боковыми гранями и рукоятку 13, подпружиненную в направлении фиксирующих пазов корпуса пружиной 14. Углы скоса боковых граней выступов 8 и кулачков 12 равны и выбираются такими, чтобы обеспечить преодоление осевой составляющей сил, возникающих в зацеплении при включении колеса 6, и из возможности размещения кулачков 12 между выступами 8 смежных колес б,Передача работает следующим образом.Вращение ведущего вала 3 передается колесу 1, которое при включенном колесе 6 обкатывается соответствующим венцом 2 по включенному колесу, совершая прецессионное движение, и, благодаря разности зубьев в зацеплении, поворачивается в направлении вращения ведущего...

Номер патента: 729400

Опубликовано: 25.04.1980

Авторы: Петрусевич, Синица, Фомин

МПК: F16H 1/28

Метки: планетарный, редуктор

...с водилом 1,на котором свободно установлено планетарное колесо 2, зацепляющееся с центральным неподвижным колесом 3, имеющим внутренние зубья. С планетарным колесом 2 жестко связан диск 4 с выполненными в нем отверстиями 5. Механизм кривошипов имеет ведомый диск 6 с выполненными в нем отверстиями 7, жестко связанный с ведомым валом 8, и пальцы 9, свободно установленные в отверстиях дисков, с возможностью качения по этим поверхностям. Диаметр от верстий ведущего и ведомого дисков равенсумме диаметра пальца и межцентрового расстояния ведущего и ведомого дисков. Таким образом, каждый палец опирается на три поверхности отверстий. Для уравнове729400 Формула изобретения Лифанов ч Корректор Подписное тСоставитеТехред К,ШТираж 1095И...

Номер патента: 729401

Опубликовано: 25.04.1980

Авторы: Вовчук, Головин, Керницкий, Петько, Пукас

МПК: F16H 1/46

Метки: инструмента, привод, рабочего

...электродвигателя, редуктора и насадки.Редуктор включает планетарную и дифференциальную ступень (см. фиг. 2). Солнечная шестерня 10 планетарной ступени связана с валом электродвигателя 1 муфтой 11, эпицикл 12 ее заторможен, а водило 13 связано с солнечной шестерней 14 дифференциальной ступени, Коаксиально расположенные выходные валы 15 и 16 соответственно связаны с водилом 17 и эпициклом 18 дифференциальной ступени. На концах выходных валов 15 и 16 имеются соответственно полумуфты 19 и 20.На валу 7 насадки 4 (см. фиг. 3) имеется полумуфта 21, взаимодействующая с полумуфтой 19, на корпусе насадки 4 полумуфта 22, взаимодействующая с полумуфтой 20.Привод работает следующим образом.Вращение вала электродвигателя 1 через муфту 11...

Номер патента: 729402

Опубликовано: 25.04.1980

Авторы: Морозов, Семенов

МПК: F16H 3/42

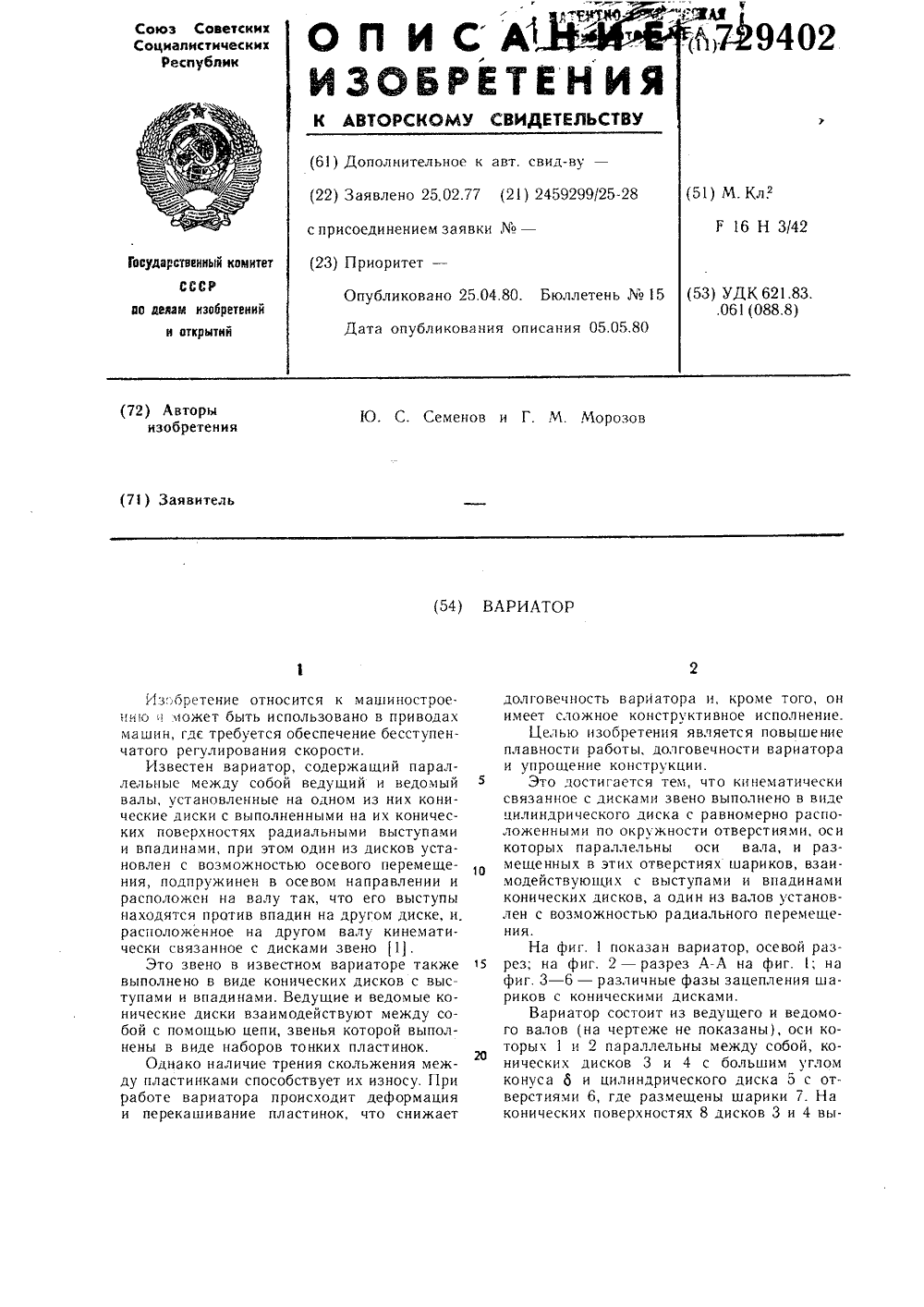

Метки: вариатор

...6, где размещены шарики 7. На конических поверхностях 8 дисков 3 и 4 выполнены радиальные выступы 9 и впадины 10. Количество и высота Ь выступов и впадин зависит от диаметра шариков 7. Форма профилей выступов и впадин может быть различной, например, полукруглой (см, фиг.3 - -5) или треугольной (см. фиг. 6). Один из дисков 3 или 4 должен быть установлен с возможностью осевого перемещения и подпружинен в осевом направлении. Оси 11 отверстий 6 цилиндрического диска 5 расположены параллельно оси 1. Шарики 7 установлены в отверстиях 6 так, что они могут перемещаться вдоль осей 11, не выпадая из отверстий.Работа вариатора осуществляется следующим образом.Передача движения от диска 5 дискам 3 и 4 (или наоборот) происходит за счет...

Номер патента: 729403

Опубликовано: 25.04.1980

Автор: Авдеев

МПК: F16H 19/02

Метки: механизм, роликовый

...9 и 1 О, соответственно, и дополнительная упругая лента 11, охватывающая основные упругие ленты 7 и 8, концы которой соединены с направляющими 151 и 2 в местах крепления 9 и 10 основных лент 7 и 8.В торцовых планках 3 и 4 выполненыотверстия 12 и 13, в которые пропущены свободные концы лент 7 и 8, соединенные с устройствами натяжения лент 7 и 8, состоя шими из проушин 14 и 15, и пружин 16 и 17,соответственно.В торцовых планках 3 и 4 выполнены также каналы 18 и 19, 20 и 2 для входа и выхода жидкости или газа.729403 Формула изобретения Составитель Л, ФомичевТехред К. Шуфрич Корректор О. Ковинская Тираж 1095 Подиисное Редактор А. МорозоваЗаказ 1239/33 ЦН И ИП И Государственного комитета СССР по делам изобретений и открытий 113035, Москва,...

Номер патента: 729404

Опубликовано: 25.04.1980

Автор: Данков

МПК: F16H 21/20

Метки: кривошипный, механизм, регулируемый

...противовес размещен в этой полости и жестко соединен со вторым валом. На фиг. 1 изображен регулируемый кри 10вошипный механизм, общий вид; на фиг. 2 -разрез А-А на фиг. 1. Механизм содержит вал 1 с эксцентричным его оси отверстием и полость, соосную отверстию. В отверстии расположен второй вал 2, на одном конце которого установлен кривошип 3, а на другом - противовес 4 и колесо 5 самотормозящегося червячного механизма,В полости первого вала помещен компенсирующий противовес 6, который закреплен на втором валу таким образом, что центр тяжести системы масс кривошипа 3, противовеса 4, самотормозящегося червячного механизма и компенсирующего противовеса 6 находится на оси вращения первого вала.729404 формула изобретения...

Номер патента: 729405

Опубликовано: 25.04.1980

Автор: Жеребной

МПК: F16H 25/20

Метки: винтовая, передача

...разрез (второй вариант); на фиг. 4 - винтовая передача, поперечный разрез (третий вариант); на фиг. 5 - винтовая передача с двумя ведомыми зубчатыми колесами, поперечный разрез (четвертый ва О риант) .Винтовая передача содержит ведущийвинт 1, ведомое зубчатое колесо 2, замкнутую зубчатую цепь 3, прямоугольные бруски 4 с зубьями 5, взаимодействующими с вин том 1, и зубьями 6, взаимодействующими с зубчатым колесом 2, которое может быть выполнено как с косыми, так и с винтовыми зубьями,Возможны различные варианты конструктивного выполнения гибкой цепи 3. В варианте, винтовой передачи, показанном на фиг, 1 и 2, гибкая цепь состоит из шарнирно связанных брусков 4, имеющих выступы 7, скользящие в направленном желобе 8.На фиг. 3...

Номер патента: 729406

Опубликовано: 25.04.1980

Авторы: Болдырев, Ведерников

МПК: F16H 33/08

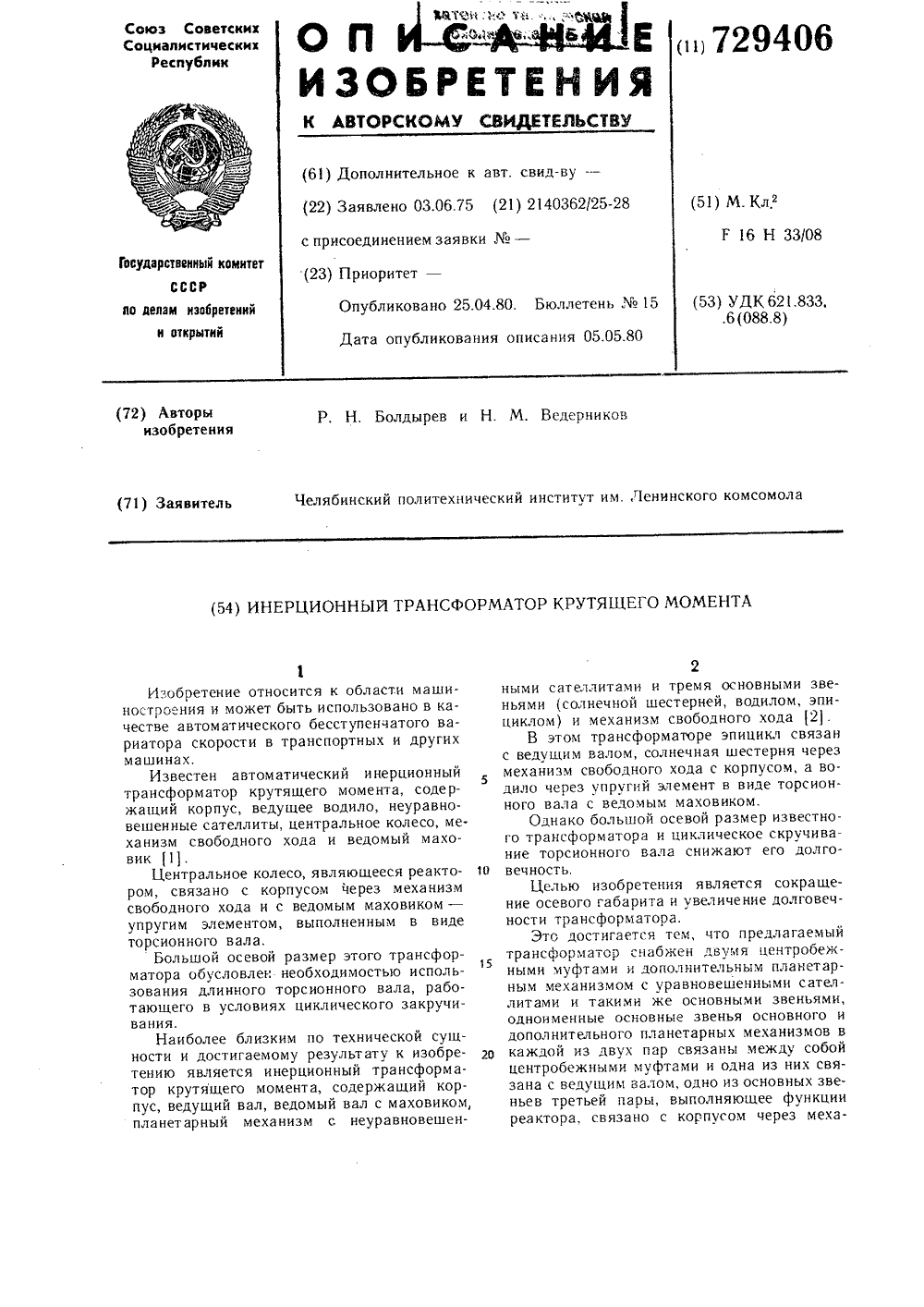

Метки: инерционный, крутящего, момента, трансформатор

...предлагаемый инерционный трансформатор.Инерционный трансформатор содержит корпус 1, ведущий вал 2, ведомый вал 3 с маховиком 4, солнечную шестерню 5, водило 6, эпицикл 7 и неуравновешенные сателлиты 8 основного планетарного механизма, солнечную шестерню 9, водило 10, эпицикл 11 и уравновешенные сателлиты 12 дополнительного планетарного механизма, центробежную муфту 13, связывающую водило 6 и 10, центробежную муфту 14, связывающую эпициклы 7 и 11, механизм 15 свободного хода, связывающий солнечную шестерню 5, являющуюся реактором, с корпусом 1. Солнечная шестерня 9 жестко соединена с ведомым валом 3, а водило 10 - с ведущим валом 2.Инерционный трансформатор крутящего момента работает следующим образом. Вращение ведущего вала 2 с...

Номер патента: 729407

Опубликовано: 25.04.1980

Автор: Лабковский

МПК: F16H 49/00

Метки: коробка, передач, электромеханическая

...тока возбуждения, что соответствует тому, что магнитный поток замыкается через статор,якорь и сердечник, т.е. работе электромагнитного устройства в качестве муфты. Происходит разгон ведомого вала до скоростиведущего. Но по мере увеличения скоростиведомого вала растет и скорость водила,что приводит к появлению центробежных сил,действующих на неуравновешенные кассеты с сыпучим материалом. Нормальная составляющая этих сил создает давление наповерхностном контакте сыпучего материалас внутренней поверхностью барабана.Сцепление между кассетой с сыпучимматериалом и барабаном, обусловленное силой трения, пропорциональной нормальнойсоставляющей, способствует вращению кассеты вместе с сыпучим материалом и барабаном. Однако этому вращению...

Номер патента: 731144

Опубликовано: 30.04.1980

Авторы: Буров, Романов, Хайтович

МПК: F16H 1/10

Метки: несоосный, редуктор

...компактности и повышение эксплуатационной надежности редуктора. Цель достигается тем, что крышка редуктора выполнена с кронштейном, а опоры ведущей шестерни расположены в крышке 1 о и на кронштейне по разные стороны зубчатого венца.На чертеже изображен продольный разрез несоосного редуктора. В корпусе 1 редуктора на подшипнике 2 установлен шлицевой вал 3, на котором закреплена ведущая звездочка 4 и ведомая шестерня 5 с зубчатым венцом внутреннего зацепления, опирающаяся также на подшипник 6, смонтированный в кронштейне крышки 7. В последнем размещена и ведущая шестерня 8, подшипник 9 которой установлен на кронштейне крышки, а подшипник О - в крышке 7 по разные стороны от зубчатого венца.Редуктор работает следующим образом.Привод...

Номер патента: 731145

Опубликовано: 30.04.1980

Авторы: Доронин, Емельянов, Ким

МПК: F16H 21/04

Метки: перемещения, прямолинейного

...положение относительно корпуса 8, если относительные пс)емещения ползуна ( и промежуточных ос.ований б и 11 будут одинаковы.В случае перемещецгия ползуна 1 цз среднего положения в осевом направлении на некоторую величину и дсформированип пакетов пружин 3 и 4 на большую величину, чем пакетов пружин б и 7, разность теформаций вызывает смешение ползунавниз и появление,направленных вверх реакций оо стороны пружин 9, 10, 12 и 13.Под действием реакций со стороны пружигн механизма деления в изогнутых пакетах пружин 3 н 4 появляются дополнительные наИряжения растяжения, а в пакетах дружин б,и 7 -- цапрякения скатая.Сжимаоцие усилия, действующие ца ,изогнутые пруэкины, увеличиваОт их кривизну, растягивающис - уменьшают. Поэтому пагкгты...

Номер патента: 731147

Опубликовано: 30.04.1980

Авторы: Антонов, Грымзин, Самарин, Семенов

МПК: F16H 45/02

Метки: гидротрансформатор

...изобретения является повышениенадежности и уменьшение габаритов.Поставленная цель достигается тем, чтотормоз соединен с турбинным колесом, асистема охлаждения подключена последовательно к системе питания.На чертеже представлена схема гидротрансформатора.Гидротрансформатор содержит систему1 питания, образующие рабочую полостьнасосное 2, турбинное 3 н реакторное 4 колеса п тормоз 5 с системой 6 охлаждения,установленный в зоне, ограниченной наименьшим диаметром рабочей полости. Тормоз 5 соединен с турбинным колесом 3, а его система 6 охлаждения подключена п следовательно к системе питания 1.Гндротрансформатор работает следующим образом.5 В тяговом режиме тормоз 5 гидротрансформатора выключен, насосное колесо 2 и турбинное колесо 3...

Номер патента: 732601

Опубликовано: 05.05.1980

Авторы: Зайчик, Золотарев, Куракин, Самойленко

МПК: F16H 1/06

Метки: магнитная, передача

...является расширение фун кцион альных воэможностей передачи, ЗО указанная цель достигается тем%что число полюсов индуктора и числополюсов выполнено в соотношенииРо,к=Огде Р - число полюсон индуктора;2 - число клювов;и - нечетное число, больше единиггы (и= 3 5 7 )На чертеже представлена конструкция магнитной передачи,Магнитная передача содержит индуктор 1 и якорь 2, установленные соосно. Снаружи инд ктора 1 и якоря 2размещен зубчатый магнитопровод 3,выполненный в виде клювов 4. Якорь 2может быть выполнен в виде постоянного магнита, гистеризисного диска,зубчатым и т.п. При вращении индуктора 1 якорь 2 вращается быстрее,так как магнитное поле в областиякоря 2 поворачивается быстрее вотношении Р/ С, 52.Такая конструкция расширяет...

Номер патента: 732602

Опубликовано: 05.05.1980

Автор: Гиреев

МПК: F16H 27/10

Метки: изменения, механизм, направления, подачи

...под углом друг к другу, В ниъ упирается подпружиненный ползун 4 и удерживает отклонитель в наклонюм положении. Гидроцилиндр 5 шарнирно закреплен на неподвижной части устройства. Шипы 6 установлены неподвижно на свободном конце штока гидроцилиндра,Механизм работает следующим образом.В бесштоковую полость гидроцилиндра 5 нагнетается жидкость, шток выдвигается, шипы 6 скользят по козырькам отклонителей 3, переходят через очередной зуб рейки 1 и западают в паз. При нагнетании жидкости в штоковую полость гидроцилиндра шток вдвигается в гидроцилиндр и шипы, зацепив зуб рейки, перемещают ее, проходя при этом под козырьком отклонителя. При перемещении зубчатой рейки на последнем интервале Г-образный упор 2 охва 3 ю тывает...

Номер патента: 732603

Опубликовано: 05.05.1980

Авторы: Кычин, Минченко

МПК: F16H 29/22

Метки: вариатор, импульсный

...Редактор Ж. Рожкова Техред К. Шуфрич Корректор М. Пожо Заказ 1710/28 Тираж 1095 Подписное ЦН И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г, Ужгород, ул. Проектная, 4Вариатор работает следующим образом.При питании катушек 3 и 4 возбуждения от сети переменного тока внутри нихвозникает магнитное поле, напряженностькоторого периодически изменяется, Ввидутого, что пружина 8 выполнена из разнородных магнитострикционных материалов,то при увеличении напряженности магнитного поля один из магнитострикционных материалов пружины, например никель, уменьшит свои линейные размеры, а другойпермендюр - увеличит их, но так как они 10соединены жестко между собой,...

Номер патента: 732604

Опубликовано: 05.05.1980

Автор: Федоров

МПК: F16H 55/18

Метки: зубчатое, колесо

...на ступице с возможностью поворота дополнительный венец 3. В венцах2 и 3 выполнены отверстия 4, параллельныеоси .колеса и равноудалеиные от нее.В отверстиях 4 размещены плоские Ч-образные пружины 5 с вильчатыми концами,выступы 6 которых охватывают венцы 21 О и 3 с торцов и фиксируют их от осевогоперемещения. Вершины 7 пружин 5 однонаправлено ориентированы по радиусам колеса,Перед вводом в зацепление венцов 215и 3 с зубчатым колесом 8 передачи производится разворот дополнительного венца 3,например, на один зуб, благодаря чему пружины 5 сжимаются и при вводе в зацепление с зубьями колеса 8 поджимают зубьявенцов 2 и 3 к зубьям колеса 8, выбирая20 тем самым зазор между ними,Изобретение позволяет упростить конструкцию зубчатого колеса...

Номер патента: 734465

Опубликовано: 15.05.1980

Авторы: Гурьянов, Желонкин, Савиных, Саяркин

МПК: F16H 1/32

Метки: передача, планетарная, прецессионная

...конические зубчатые колеса, эксцентрик 6, ось которого параллельна оси центрального колеса 3, и преобразующее кольцо 7. Выполняющий роль водила планетарной передачи эксцентрик 6 с помощью преобразующего кольца 7 вводит в зацепление сателлиты 4 и 5 с центральным колесом 3 в двух диаметрально противоположных зонах.Для этого сателлит 4 имеет внутреннюю контактную поверхность, сателлит 5 - наружную контактную поверхность, а преобразующее кольцо 7 - внутреннюю и наружную контактные поверхности, взаимодействующие с контактными поверхностями сателлитов 4 и 5.Кольцо 7 (см.фиг.1) может быть неподвижно закреплено в корпусе 1, а сателлиты 4 и 5 посредством радиального подшипника 8 каченияи подшипников 9 и 10 скольжения могут быть установлены на...

Номер патента: 734466

Опубликовано: 15.05.1980

Авторы: Крапиневич, Лепехов, Найденов, Паша

МПК: F16H 21/00

Метки: клиновое

...6 также скощена под углом д к оси 00 симметрии, а клинья выполнены в виде угольников, которые взаимодействуют между собой посредством обращенных друг к другу рабочих граней 5, 6. Противолежащие клинья 1, 3, и 2, 4 жестко соединены друг с другом приводом (на фигурах не показан.).Углы а и ф скосов рабочих граней 5, 6 клиньев определяют по формуле:для клинового устройства первого варианта:16Вх Во 20 1 ссн --- =, - , щф ----- (1)х И=,гЕ Ърдля второго варйънта:Вх Во+26 Вдй -- (2)Цх Ио 2 Е трЗнаки + или - зависят от направления движения клиньев,где 8 - величина смещения клиньев;Во - начальная ширина клинового устройства;Вх - текущая ширина клинового устройства;Н - начальная высота клинового устройства;Нх - текущая высота клинового...

Номер патента: 734467

Опубликовано: 15.05.1980

Автор: Иванчук

МПК: F16H 25/18

Метки: винтовое, вращательного, движения, механизм, преобразования

...12.Механизм работает следующим образом.При вращении ведущего звена-вала 10 крутящий момент посредством скользящего шлицевого соединения 9 передается на шток 7 ведомого звена и кулачок 8, который взаимодействует своими Л -видными выступами на торцах с аналогичными выступами кулачков 2 и 3 корпуса посредством шариков качения цепей 11 и 12. В результате этого шток ведомого звена совершает винтовое движение. Механизм является обратным. Если ведущим звеном становится шток 7, то его возвратно-поступательное движение преобразуется во вращательное движение вала 1 О посредством скользящего шлицевого соединения.Конкретное выполнение механизма зависит от назначения узла, характера нагрузки и величины ее в осевом направлении. Число Л -видных...

Номер патента: 734468

Опубликовано: 15.05.1980

Авторы: Бакуров, Балабанов, Беляев, Колесников, Коробков, Коропец, Родова, Тараканов

МПК: F16H 55/14

Метки: зубчатое, колесо, упругое

...между боковыми сторонами 11 секторов 9. Радиусы секторов 9 меньпге внутренних радиусов втулок 6 и стака 1 юв 8. Упругис элементы 10 образуют зазор с поверхностью втулок 6 и стаканов 8. Упруне элементы 10 выполнены с отверстиями 12.Г 1 ри работе зубчатого колеса крутя 1 ций момент передается с кольцено 1 о высту 1 гн венца 2 через секторы 9, упругие элементь 1 О и диски 4на ступицу 1. Стаканы 8 фиксируют секторы 9 от осевого смспенпи. Так как радиус секторов 9 меньн 1 с нитрен него радиуса втулок 6 и стаканов 8, то;1 рн этом улучшается проникновение мазки и работа упруих элементов 10.С увеличением крутящего момента увел;1 чивается деформация упругих элементов 1 О и при расчетрот хименте часть свободной поверхности хнругих элементов...

Номер патента: 735852

Опубликовано: 25.05.1980

Авторы: Веретенников, Короткин

МПК: F16H 1/02

Метки: дозаполюсная, зацеплением, зубчатая, новикова, передача

...с и д, Это позволяет, с одной стороны,конструировать профиль зуба, который в пределах между точками Кг и Кн мало отклоненот прямой 1, достаточно близко аппроксимирую щей брус равного сопротивления в плоскомсечении, и с другой стороны, - получить плавный концентратор 3 благоприятной конфигУРации и малой кривизны, чему способствует также25 выбор разницы между углами си ф в пре-делах 0 15, В результате изгибные напряжения значительно выравниваются по высоте зуба, апрочность возрастает, Конфигурация профиля выше точки Кг ойределяется известным ограни чением по заострению вершины головки зуба,а ниже точки К - выбранным радиусом галтели основания.Угол р, который зависит от величины действующих на зуб усилий, прочностных свойств...

Номер патента: 735853

Опубликовано: 25.05.1980

Автор: Бондаренко

МПК: F16H 1/06

Метки: бондаренко, зубчатый, нереверсивный, привод

...данного привода являтаточная надежность и долговечностьствия ограничения по углу заклинивнивающего зубчатого колеса,Цель изобретения - повышение надежности идолговечности привода.Это достигается тем, что заклинивающее. зуб.чатое колесо расположено между ведущим и ведомым зубчатыми колесами таким образом, чтоугол Р между касатгльныйй к начальным окружностям в точках касания удовлетворяют условиюЧ/2 (Оо- сх 1 2На чертеже дана кинематическая схема зубчатогонереверсивного привода.Привод содержит ведущее зубчатое колесо 1и ведомое колесо 2, установленные соответственно на параллельных валах 3 и 4, Заклинивающеезубчатое колесо 5 установлено на поворотномвокруг оси колеса 2 рычаге 6, который поджатпружиной 7, действующей в сторону...

Номер патента: 735854

Опубликовано: 25.05.1980

Авторы: Мухин, Мухина

МПК: F16H 1/16

Метки: передача, червячная

...пружины 3, размещеннойна валу 4, несущем спиралевидные выступы,которь 1 е представляют собой дополнительнуюпружину 5. Червячное колесо 1 установлено вкорпусе 6, На валу установлены шайбы 7, Вал 2установлен на подшипниках 8 и закрепленвтулкой 9,Пружина 3 по профилю поперечного сечениявыполнена равной профилю поперечного сечениявитков червяка 2. Прорезь "а" пружины 3(см. фиг, 3) Фосле ее изготовления заполненавитками дополнительной пружины 5 с обеспечением зазора"б" между соседними виткамипружин 3 и 5. Зазор "б" можно обеспечитьтолько наличием в прорези а" дополнительнойпружины 5 (см. фиг. 3). Торцы пружин 3 и 5взаимодействуют с шайбами 7, установленнымина валу 4.Шаг пружин 3 и 5 уменьшен по сравнениюшагоМ червячного калеса 1 на 3% для...
