E02B — Гидротехнические сооружения

Номер патента: 1511324

Опубликовано: 30.09.1989

Автор: Меньшиков

МПК: E02B 8/06

Метки: воды, гаситель, потока, энергии

...в плане части водобойного колодца 1 находятся два боковыхканала 6.Гаситель потока воды работает следующим образом, , 40Поток воды, поступая в водобойныйколодец 1 из оыстротока 2, рассекается делителем 4 потока воды и сталкивается с перегородками 5, которыеразделяют его на отдельные потоки и 45направляют их в боковые каналы 6,В гасителе реализуются три принципа гашения энергии потока воды: реактивный, распределительный и диссипативный, 50Реактивное действие проявляетсяв том, что при набегании сверхбурного потока на перегородки 5 возникаетреакция, направленная против течения,а делитель 4 потока воды, имеющийрасширение книзу, содействует выталкиванию отдельных потоков из каналов,расположенных между перегогодками 5,в боковые...

Номер патента: 1511325

Опубликовано: 30.09.1989

Авторы: Алпысбаев, Кудайбергенов, Сарсекеев, Сейдуалиев

МПК: E02B 8/08

Метки: водозаборного, рыбозащитное, сооружения

...выступом 9 и углублением 10. Толкатель 7 жестко закреплен но периметрулопастей 4, а кулачок 8 - на боковой 35поверхности барабана 1, 1 ерфорированный барабан 1 установлен на всасывающей трубе 2 с возможностью продольного перемещения,Рыбозащитцое устройство работает 40следующим образом,Поток воды, проходящий через перфорированный барабан 1, приводит вовращение лопасти 4 и, соответственно,толкатель 7. При этом за счет конфигурации скользящих одна по другой поверхностей толкателя 7 и кулачка 8происходит плавный подъем кулачка 8и, соответственно, перфорированногобарабана 1, Когда выступ 9 толкателя 7 доходит до углубления 10 кулачка 8, барабан 1 под действием собст "венного веса резко падает вниз досоприкосновения поверхностей толкателя...

Номер патента: 1511326

Опубликовано: 30.09.1989

Авторы: Лентяев, Макеева, Малеванчик, Филиппов

МПК: E02B 8/08

Метки: водозабор, защиты, попадания, рыб

...попадания в водозабор, включаощее уста-. ;,овлеццые в водоводе в два яруса последовательно и зеркально относительно горизонтальной плоскости входной порог, состоящий из козырька, гребня и наклонного днища, и состоящие также из козырька, гребня и наклонного днища лотки-концентраторы, между накопными днищами которых в стенках водовода выполнены водозаборные окна, а к последнему примыкает оголовок рыбоотвода, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности защиты рыб путем улучшения гидравлической структуры отбираемого в водозабор потока, наклонные днища входного порога и лотков-концентраторов верхнего яруса соединены с козырьками следующих за ними лотков- концентраторов нижнего яруса с образованием сплошных поверхностей...

Номер патента: 1511327

Опубликовано: 30.09.1989

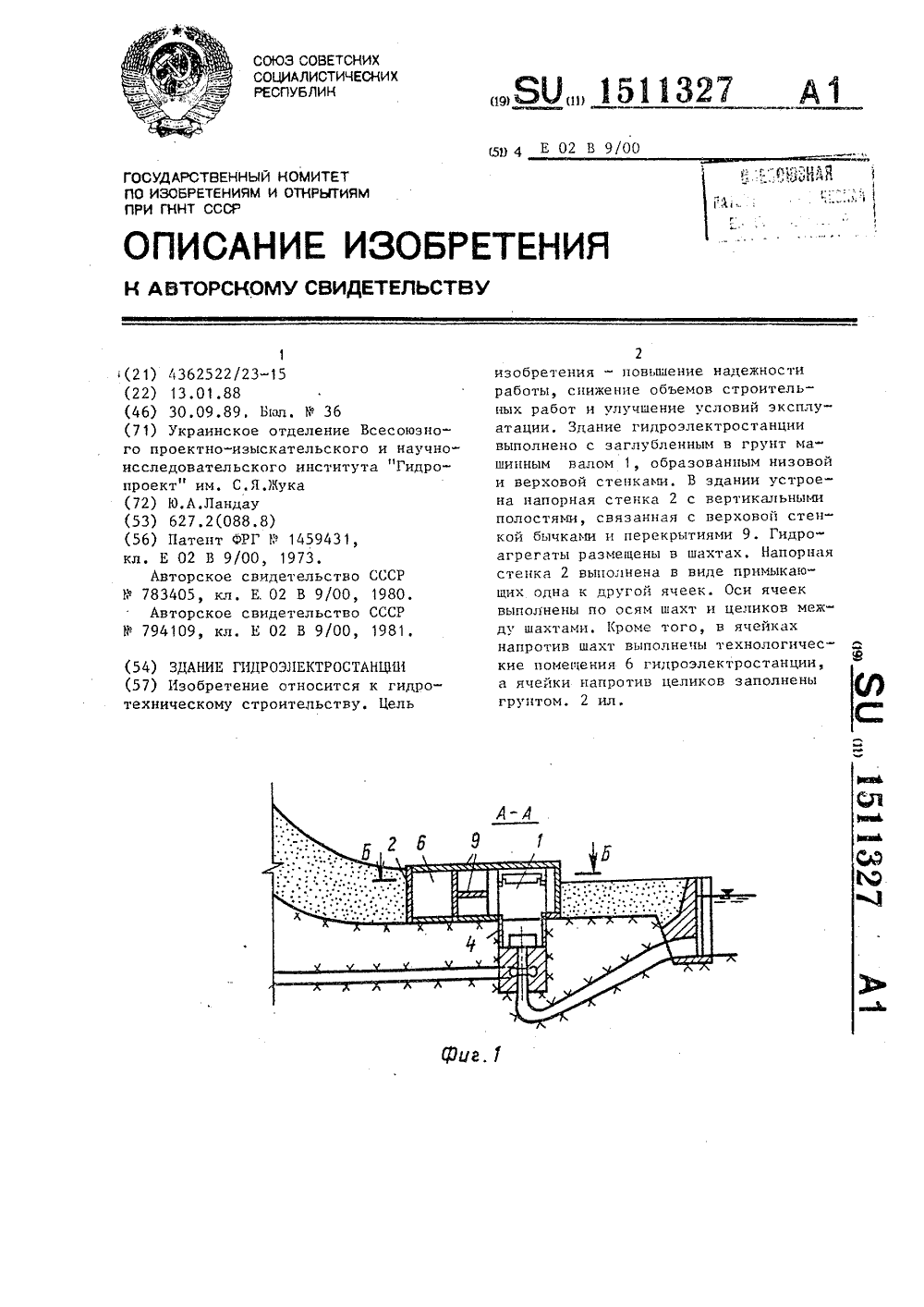

Автор: Ландау

МПК: E02B 9/00

Метки: гидроэлектростанции, здание

...8, являющимисян25 продолжением стен ячеек 3 в зоне их примыкания одна к другой, и перекрытиями 9, Стены 8 размещены с верховой стороны на участках целиков 5. Здание ГЭС выполняют следующим образом.Вначале с поверхности земли выпол-,и няют известным методом, например сте- на в грунте", напорную стенку 2 в ви де примыкающих одна к другой связанных бетонных ячеек 3, заполненных грунтом, Затем под защитой стенки 2, воспринимающей давление грунта, выполняют котлован в мягком грунте. С по верхности котлована проходят шахты 4 для размещения гидроагрегатов, затем выполняют стены и перекрытия машинного зала 1, связывают их стенами 8 и перекрытиями 9 со стенами ячеек 3, 45 после чего из ячеек напротив шахт 4 выбирают грунт и устраивают в...

Номер патента: 1511328

Опубликовано: 30.09.1989

Авторы: Полонский, Фармаковский

МПК: E02B 9/06

Метки: водовода, гидротехнического, камера, напорного, переходная

...элементы 3 образуют своими осно.ваниями прямоугольник выхода, а их вершины расположены на сечении входного круга; элементы 4 с цилиндрической поверхностью своими основайиями образуют сечение входного круга, соответствующее размеру сечения подводящего водовода 5, а их вершины совпадают с вершинами прямоугольника выходного сечения, причем элементы с цилиндрической поверхностью примыкают151132 стью,одной стороной к плоским треуголъликам, при этом оси цилиндров параллельны боковым сторонам плоских треугольников, другая их сторона ограничена линией пересечения данного цилиндра с плоскостью, проходящей черезось водовода и одну из соответствующих вершин прямоугольника. Эта же линия является линией стыковки двух 10элементов с цилиндрической...

Номер патента: 1511329

Опубликовано: 30.09.1989

Автор: Мамедов

МПК: E02B 13/00

Метки: водотоков, открытых, соединения, узел

...а средний поток делится растекателем 4 и направляется навстречу боковым потокам, Затем общий поток выходит в канал 1, взаимодействует со 10 стенками б и плавно сливается с пото"ком канала 1. Формула изобретения Составитель А.СергеевТехред А.Кравчук Корректор Т,Палий Редактор А.Маковская Заказ 5868/31 Тираж 589 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 3 15 11329Изобретение относится к гидротехнике, а именно к узлам соединения открытых водотоков.Цель изобретения - повышение надежности работы за счет уменьшения Подпора уровня воды перед узлом.На фиг.1 изображен узел соедине-,...

Номер патента: 1511330

Опубликовано: 30.09.1989

Авторы: Гершкович, Ищенко, Олейников

МПК: E02B 17/00

Метки: монтажа, морской, платформы, стационарной

...6 при помощиякорных механизмов 10 осуществляютпостановку на якоря 9, после чегопотравливая якорные связи 8, перемещаются по направлению стрелки 14 впервоначальное положение, Фиксируютсяв этом положении с возможностью дальнейшего перемещения и устанавливаются перпендикулярно курсу наведения13, удерживаясь на месте при помощисобственных активных средств управления (гребные винты, подруливающиеустройства). Перпендикулярность устанонки буксиров 6 объясняется тем,что именно в этом положении возможно наиболее точно зафиксироватьрасстояние между буксирами 6 и плавсредством 1, а отсюда соответственноназначается точная, легко проверяемая длина гибкой связи 5. Зто позволяет на дальнейших стадиях наведения 1 плавсредство вывести на курснаведения...

Номер патента: 1511331

Опубликовано: 30.09.1989

Авторы: Берникер, Носова, Пермяков

МПК: E02B 17/00

Метки: монтажа, морской, платформы, стационарной

...перемещения продольных направляющих 8 по перечным направляющим 7 устанавливают необходимый размер 15 между продольными направляющими, равный поперечному размеру между опорными колоннами 2 в проектном положении, Регулируя телескопическое соединение средних 9 к крайних 10 секций, устанавливают длину продольных направляющих 8, необходимую для буксировки всей шарнирно-сочлененной системы с определенным дифферентом опорнь.х колонн 2, поддерживаемых на плаву как 5 понтоном 5, так и незабалластированными отсеками 3. В зависимости отпродольного размера между опорнымиколоннами в проектном положении устанавливают путем воэвратно-поступательного перемещения необходимый размермежду шарнирными узлами 11 поддержания опорных колонн....

Номер патента: 1511364

Опубликовано: 30.09.1989

Автор: Римкус

МПК: E02B 8/06

Метки: водосброса, входной, напорного, оголовок

...Изобретение относится к гидротехнике, а именно к входным оголовкамнапорных трубчатых нодосбросов.Цель изобретения - повышение надежности путем уменьшения канитационных деформаций.На чертеже схематично изображенвходной оголовок, продольный вертикальный разрез.Оголовок выполнен с криволинейными обтекаемыми поверхностями изотдельных элементов 1, образующихпотолок 2 и дно 3. Элементы 1 стыку"ются между собой швами 4, Стыкуемыешвами 4 концевые участки 5 смежныхэлементов 1 выполнены или плоскими,преимущественно в оголовках прямоугольного поперечного сечения, илис прямолинейной в продольном направлении образующей поверхности в оголовках криволинейного поперечногосечения, а средние участки 6 выполнены криволинейными или только в...

Номер патента: 1512543

Опубликовано: 07.10.1989

Авторы: Воловик, Макаров, Марколия, Никитин, Сизов, Старостин

МПК: A01K 61/00, E02B 8/08

Метки: рыбопропускное, сооружение

...числа рыб(например, 1024) счетчик 1 2 перебрасывает триггер 13, от которого сраба 45тывает цепь 14. Реле цепи 14 включаетмеханизм побудительной решетки 2, который опускает ее и двигает в сторонунизового затвора 5. Одновременно происходит сброс второго счетчика и триг гера,По достижении решеткой низовогозатвора 5 она останавливается и включает блок 15 управления низового затвора, Низовый затвор 5 опускается, Че рез некоторое время уровень воды врабочей камере 3 выравнивается и срабатывает реле 16, которое включает блок верхового затвора 6 и одновременно переключает рыбосчетное устройство 9 на другую антенну и счетчик.Верхний затвор б поднимается, Происходит шпюзование рыб, По достижениизаданного числа рыб, прошедших черезверховой лоток...

Номер патента: 1512850

Опубликовано: 07.10.1989

Авторы: Авджян, Аксиненко, Архипов, Плахута, Пошевкин

МПК: B63B 35/34, E02B 3/06

Метки: плавучее, причальное, сооружение

...шарниры 5 - кконсолям 7 плавучего моста 2. Шарниры 4 каждой консоли причальногопонтона 1 закреплены горизонтальнои разнесены по высоте относительношарниров 5, закрепленных на консоляхплавучего моста 2. За счет такогозакрепления шарниров штанги-подвески3 принимают вертикальное положениеои образуют угол Ы,равный 90 с плоскостью ватерлинии. Консоли 6 крепятся в нижней части кормы причального понтона 1, а консоли 7 - вверхней носовой части понтона-моста 2. Понтон-мост 2 соединен с береговой опорой пространственнымшарниром 8. Причальное сооружениеудерживается в заданном положении спомощью тросовык растяжек 9,Во время швартовки под действиемсилы навала судна причальный понтон1 приобретает горизонтальное движение и через шарнирное...

Номер патента: 1513077

Опубликовано: 07.10.1989

Автор: Ландау

МПК: E02B 3/10

Метки: водоеме, возводимое, гидротехническое, оградительное, сооружение

...грунтовыми призмамиб.Поплавковые элементы,вкачестве кото"рых могутбыть использованызамкнутыеполости 4,впериод возведенияи эксплуатации при помощи якорей 7 могут 35быть прикреплены ко дну водоема. Внижней части к оболочкам ячеек 1 могут быть прикреплены пригрузочныеэлементы 8, а со стороны верхнего бьеЬаоболочки могут быть выполнены с экраном 9,При устройстве перемычки замкнутые полости 4, образованные в верхней части наружной 2 и внутренней 3оболочек, посекционно заполняемые 45сжатым воздухом, выполняют Ьункциюпоплавковых элементов и обеспечиваютстейкам ячеек 1 заданное положение вводоеме.Внутренняя полость ячеек 1 заполняется грунтом 5, благодаря чему возводимая перемычка, преобретая Ьорму за счет действующего на оболочки 2 и 3 бокового...

Номер патента: 1513078

Опубликовано: 07.10.1989

Авторы: Адесман, Боровков, Митюрева, Мишуев, Спиридонов

МПК: E02B 5/02

Метки: водотока, разработки, русла

...о т л и ч а ю .щ и й с я тем, что, с целью снижения стоимости работ в условиях разработки русла реки на урбанизированной территории, уменьше ния нарушений экологии реки и ландшафта территории, углубление выполняют по всей ширине реки с уклоном дна, равным уклону дна реки, и длиной Йф 9где Ь - глубина воды в реке, и;Ъ - коэффициент гидравлическогосопротивления русла реки,Составитель А.Сергеев Корректор М,Васильева Заказ 6049/30 Тираж 589 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 3 1513078Изобретение относится к гидротехнике, а именно к удалению из руселрек, протекающих,...

Номер патента: 1513079

Опубликовано: 07.10.1989

Автор: Шкундин

МПК: E02B 7/06

Метки: возведения, намывом, насыпи, профилированной

...Н.Лазаренко Техпед М.Дидык Корректор В.КабацийЗаказ 6049/30 Тираж 589 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 3. 151307Изобретение относится к гидротехническому строительству, а именно к возведению намывом относительно небольших дамб различного назначения и различных дорожных насыпей.Цель изобретения - расширение области использования за счет увеличения высоты намываемого сооружения и снижение стоимости работ. 10На чертеже показан способ возведения профилированных насыпей.По оси возводимой насыпи устанавливают стойки 1, к верхнему концу которых прикрепляют тросы-растяжки 2, 15...

Номер патента: 1513080

Опубликовано: 07.10.1989

Авторы: Адигамов, Аксенов, Кумченко, Парий, Писанец

МПК: E02B 7/06

Метки: отходов, складирования

...хвосты 6 общей фракции (отходы обогатительной Фабрики), имеМЬ ющие размер частиц по диаметру 510- 510м, при этом следят за процессом кольматации дамбы 2, расход хвостов 6 должен быть таким, чтобы не допустить перелив через края, а также выход песковой части хвостов за пределы дамбы 2, что регулируют количест 45 вом подаваемой пульты за единицувремени, В случае появления песковой части хвостов за пределами дамбы, расход пульпы необходимо снизить, Подачу хвостов ведут до полной кольматации тела дамбы 2 (фиг, 3), после чего по этому же пульповоду 4 через выпуск 7 подают мелкодисперсные хвость. 8 (также отходы обогащения) сразмером твердых частиц по диаметру 5 10- 510 м с соотношением жидкого к твердому (Ж:Т) в пределах 1;1- 5:1 в...

Номер патента: 1513081

Опубликовано: 07.10.1989

Авторы: Волосухин, Остапенко, Свистунов

МПК: E02B 8/04

Метки: водовыпуск, трубчатый

...с ниж-.ним бьефом 10. Причем козырьки 4 жестко прикреплены к трубе 1 с низовойстороны емкостей 5. Количество водовыпускных отверстий 2 определяетсямаксимальной пропускной способностью 35отводящего канала гидросооружения.Трубчатый водовынуск работает следующнм образом.При достижении в нижнем бьефе 10заданного уровня клапан 8 датчика 9 4 Оуровня прекращает отток воды иэ емкостей 5. За счет разности гидравлических перепадов емкости 5 наполняютсяводой из верхнего бьефа 7 по импульсной трубке 6, деформируются и перекрывают водовыпускные отверстия 2.При этом уменьшается суммарная площадь живого сечения отверстий 2, чтоприводит к уменьшению пропускаемогов нижний бьеф 10 расхода воды и снижению его уровня.При снижении уровня нижнего бьефа10...

Номер патента: 1513082

Опубликовано: 07.10.1989

Авторы: Алюшев, Волосухин, Воробьев, Шемякин, Яицкий

МПК: E02B 8/06

Метки: водосброс, трубчатый

...в горизонтальном направлении применены продольные плиты, на поверхности которых действует давление грунта (фиг.З). Ширина плиты принята равной Ь, а давление, действующее на плиту со стороны отсыпки - 2 с 1 кн/м, где- активное давление на стенки оголовка. При этом на арку оголовка со 40 стороны плиты приходится давление с 1 Ъ и момент с 1 Ь /2, который уравновешивается таким же моментом на другой половине плиты со стороны второй арки (фиг.З) .45 Продольная и поперечная силы вточке А эа счет плиты увеличиваютсяна 6 Я, = с 1 Ь вз.поЕ, КИ = с 1 Ь совос. ирав ны.5011 = с 1 К (в 1 п 2+ - , сового)(1)Ь т.е. угол поворота оси арки посереди-не равен нулю, отсюда М - 11 + Ц К виппер+(с 1 К ЬоК) (1 сову)+ с 1 К(1-соясу) или= ц (-, - совЫ )совс,...

Номер патента: 1514859

Опубликовано: 15.10.1989

Автор: Папков

МПК: E02B 3/06

Метки: массив-гигант

...величины нагрузки на стены и конструкции верхнего строения гидротехнического сооружения. Формула и 3 обретения Массив-гигант, содержащий наружные стены и внутренние перегородки,о т л и ч а ю щ и й с я тем, что,с целью сокращения материалоемкостии увеличения долговечности, наружные стены в верхней части снабженыпилонами сегментной Формы, тяжами итрубами, при этом наружные стены стянуты попарно тяжами, пропущеннымисквозь трубы, закрепленные на верхней части внутренних перегородок, которые выполнены с высотой, меньшейвысоты массива-гиганта,.и размещеныв его нижней части,3 1514859Изобретение относится к областиГидротехнического строительства иможет быть использовано при возведении сооружений гравитационного типа,Цель изобретения -...

Номер патента: 1514860

Опубликовано: 15.10.1989

Автор: Ерахтин

МПК: E02B 1/00, E02B 7/06

Метки: аллювием, возведения, грунтовой, основании, плотины, покрытом, скальном

...свободной для пропуска расходов реки. 1 ил,рекрытия русла реки. Разработку подводных аллювиальных отложений осуществляют одновременно со строительством временных водопропускных сооружений поочередно с каждого из берегов с оставлением около половины русла реки свободным для пропуска ее расходов. На расчищенное от основ ной массы аллювиальных отложений скальное основание с оставшимися местами небольшими (расположенными поперек потока) грядами аллювия 4 на мывают слой 5, песчанистого грунта (выше уровня воды 6) и через него за бивают до .скалы шпунт 7, который может быть меньше высоты плотины. Гарантированно забитый до скалы шпунт образует надежную противофильтрацион ную диафрагму и препятствует диффу зионным явлениям в основании...

Номер патента: 1514861

Опубликовано: 15.10.1989

Авторы: Дубинчик, Цыганкова, Черепенникова, Шредер

МПК: E02B 9/04

Метки: водозаборное

...бьеф.3 Составитель А.СергеевТехредА,Кравчук Корректор С.Черни Спесивых едак Заказ 6201/31 ВНИИПИ Госуда 589 и одписно тиям при ГКНТ СССР,4/5 твенного комитета по изобретен 113035, Москва, Ж, Раушска ми отнаб.,здательский комбинат "Патент", г.ужгород арина,101 роиэводств 1 51486Изобретение относится к гидротехнике и может быть использовано для забора воды из рек с обильным содержанием донных наносов при расположе 5 нии потребителя воды со стороны выпуклого берега.Цель изобретения - упрощение конструкции, снижение стоимости сооружения и повьппение чистоты эабираемой во; ды при расположении потребителя воды 1 со стороны выпуклого берега русла.На фиг.1 изображено водозаборное ; устройство, вид сверху; на фиг.2 -разрез А-А на фиг.1. 15За...

Номер патента: 1514862

Опубликовано: 15.10.1989

Авторы: Габибов, Гасанов, Туркия, Эфендиев

МПК: E02B 11/00

Метки: дренажной, линии, муфта, соединения, труб

...труб. 2. Муфта по п,1, о т л и ч а ю -щ а я с я тем, что тор выполнен изутилизированной автопокрышки. Составитель О.КрыловаТехред А, КРавчУк Корректор О,Кравцова Редактор О.Спесивых Заказ 6201/31 Тираж 589 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д, 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 3514862Изобретение относится к мелиорации и может быть использовано пристроительстве закрытых осушительныхи совмещенных мелиоративных систем.Цепь изобретения - повышение эффективности работы дренажной линиипереувлажненого грунта путем гашенияэнергии дренажного потока.На чертеже изображена муфта, сое - 10диненная с дренажными трубами,...

Номер патента: 1514863

Опубликовано: 15.10.1989

Авторы: Елизаров, Иванов, Кильдишев, Ковальчук, Молитвин, Нетреба

МПК: E02B 11/00

Метки: дренажное

...воды из пахотного горизонта осуществляется че рез верхнюю максимальную площадь сеения водоприемного элемента. Сквозь Модопроницаемую оболочку и фильтруюЩий материал водоприемного элемента 1 Мода поступает в полость водороводя Щего элемента 2 и дрену 3, Тем самым уменьшаются градиенты напора на входе отверстий водосборной поверхности у пахотного горизонта, а также на выходе отверстий 4, осуществляющих гид равлическую связь с дреной.Способ укладки водоприемного элемента осуществляется следующим образом.При движении дреноукладчика МД45 (МД) с шириной рабочего органа 200 мм происходит формирование тран" Шеи (щели) на глубину заложения дренажных труб (до 1,3 м), За рабочим Органом совместно с ним перемещает 3 4ся трубоукладчик и укладывает...

Номер патента: 1514864

Опубликовано: 15.10.1989

Автор: Здерев

МПК: E02B 11/00

Метки: дренажное

...на - дежности работы и удешевление конструкции,На фиг.1 показано дренажное уст- ройство, общий вид; на фиг.2 - то же, вид сверху.Дренажное устройство содержит вертикальный колодец 1, выполненный иэ концентрично расположенных колец из дерна 2, установленных с зазором 3 на подушке из фильтрующего материала 4. Внутреннее кольцо эашолнено также фильтрующим материалом и представляет собой фильтр 5. В подушке 4 размещена дренажная труба 6, расположенная посередине колодца. Дренажная труба подсоединена к коллектору (не показан).Дренажное устройство работает следующим образом.Весной при осушении территории талые поверхностные воды в первый сезон работы системы проходят на сброс через зазоры 3 и фильтр 5 в дренажную трубу 6 и коллектор. При этом...

Номер патента: 1514865

Опубликовано: 15.10.1989

Авторы: Агаев, Арзямов, Какабаев, Молофеев, Овезов, Овезова, Хакыев, Халлыев

МПК: E02B 13/00

Метки: полива, проведения, промывного

...Е 02 В 13/00, 1963. Изобретение относится к областимелиорации и может быть использовано при выращивании сельскохозяйственых культур на тяжелых засоленныхземлях. Цель изобретения - сниже трат воды на промывку.На фиг.1 представлена в плане схе ма сети лля осуществления способа; на фиг.2 - то же, в разрезе.Водораспределительная сеть состоит из временного оросителя 2 с бороздами, образующими гряды 1, участок ограничен палами 3 с образованием чеков. Гряды предназначены для высева растений после промывки с раз мещением семян в зонах 4При проведении полива воду подают первоначально в борозды, окаймляю щие гряды 1, и увлажняют почву до глубины пахотного слоя, при этом . часть солей переносится из зоны 4 в ную промывку зоны семянного ложа...

Номер патента: 1514866

Опубликовано: 15.10.1989

Автор: Михайленко

МПК: E02B 13/00

Метки: водораспределения, воды, каналах, машинным, подъемом

...пропускает расход О, которому вконце участка А соответствует некотоДый уровень Н .ПНС перекачивает изучастка А расход ц = Я в участокисЙ который подается транзитом черезбооружение ПСв виде Ц Оя , Приэтом в участке В наблюдается уровеньЦ - в начале и Нв - в конце. Это обевспечивает перепад уровней воды на ПНС:406 Н = Н, - Н 1 = Л Нд; .за счет чеговАНС работает в оптимальном режиме.В момент времени с =.включается дополнительно потребитель идд,.За счет этого в участке В нарушаетсябаланс расходов : Я,ян с, 01,+ Ч 1Одновременно и ацекватно включенному расходу и подается расход и че 1рез НС 1, что приводит к увеличениюУровня воды в участке А, Понижениеуровня воды Н и увеличение уровняЙ, приводит к уменьшению перепада й Н,что вызывает...

Номер патента: 1514867

Опубликовано: 15.10.1989

Авторы: Асанов, Голубенко

МПК: E02B 13/02

Метки: воды, канале, оросительном, уровня

...двухходовые проходные краны 36.Для работающей дождевальной машины расчетный горизонт воды в канале 1достигает уровня 36 перед перемычкой2, а при остановке машины или других аварийных ситуациях - уровня 37,при котором затвор-автомат 5 отключается за счет переключения двухходового крана 36 в положение "Закрывто оператором дождевальной машины(фиг, 7),Устройство для регулирования уровня воды в оросительном канале работает следующим образом,Водоподача из канала 1 строитсяпо принципу снизу вверх. При первоначальном положении оператор машиныпроизводит перевод ручки двухходового крана 36 (Фиг 6) в положение"Закрыто". Отток на сброс воды поуправляющему трубопроводу 30 в кон1фор мул а 515148 це прекращается, вода заполняет питающую трубу...

Номер патента: 1514868

Опубликовано: 15.10.1989

Авторы: Бондаренко, Денисов, Егоров, Коноплев, Федосов

МПК: E02B 15/00

Метки: водозаборного, подвеска, полотнища, сооружения

...воды потребителем с учетом5требований охраны окружающей среды.Цель изобретения - повышение надежности подвески в волновых условияхвОдоема путем снижения пульсирующихнагрузок на полотнище. 10На чертеже показана подвеска пол тнища водозаборного сооружения.Подвеска полотнища водозаборногоу тройства состоит. из натяжного канат 1,прикрепленного к нему системойгибких тяг 2 и люверсов 3 полотнища 4,ОТдельные поплавки 5 с помощью закрепленных на натяжном канате 1 цапф 6вместе с полотнищем 4 перемещаютсявдоль поплавков 5 по закрепленному 20к ним по разным сторонам автономномут осу 7, Подвеска закрывается дополн тельным полотнищем 8, установлен-.ы между отдельными поплавками 5 ин тяжнымканатом 1 полотнища 4 в их 25зазоре с напуском на...

Номер патента: 1514869

Опубликовано: 15.10.1989

Авторы: Васин, Кливанский, Унанов

МПК: E02B 15/04

Метки: воды, нефти, поверхности, сбора

...с системой грузов 18, образующее желоб дпя сбора накапливаемой нефти. Желоб для сбора нефти изолирован от воды двумя перегородками 19 из гофрированного матерИала. Система гибких труб подключе на к оборудованию на вспомогательном пЛавсредстве 20, причем всасывающая труба 7 подключена к вбздушному эжек-. тору 21, подтягивающая труба 14 к водоструйному эжектору 22, регулируе-, мая труба 13 к компрессору с регулиру 50 ейым невозвратным клапаном.Устройство работает следующим образом.Труба 14 с отверстиями 15 за счет образования зоны вакуума водоструйньп эжектором 22 создает эффект подтягивания слоя воды, создавая слой нефтй значительной толщины у порога. Во 9 4да удаляется в зону разлива, Посленакопления определенной толщины нефть перетекает...

Номер патента: 1516566

Опубликовано: 23.10.1989

Авторы: Златоверховников, Котов, Мартыненко, Перевязкин

МПК: E02B 3/06, E02D 29/02

Метки: возведения, подпорной, стенки

...раэтруэочную призму 6 отсыпают иэ крупцозерцистого грунта а опорную призму 5из мелкозернистого грунта, При этомотметки верха опорной призмы 5 иразгрузочной призмы 6 располагаюттак, чтобы оци находились несколько ниже отметки заложения анкерцыхтяг 4 что позволяет при необходимости, без затруднений регулировать степень их натяжения,Предусматривают, кроме того, оборудование возводимой подпорной стенки дренажной системой, включающейобратный Фильтр 7 который расположен с тыловой стороны разгрузочнойпримы 6Иэ экономич ских сообраяени с принимаот также во внимание,что объем грунта н спорной призма5 допжен сь:ть приблизи. ельно р веноб,.ему еще незаполненной части 8пазухи за лиц вой стенкой 1После того ка грунт основания3 ниже ,ровня подошвы...

Номер патента: 1516567

Опубликовано: 23.10.1989

Авторы: Заложков, Коган, Кудюкин, Мосичев, Пашкин

МПК: E02B 3/12

Метки: гидротехнический, защитный, ковер

...связей 2, 43, 5 соединены между собойцсредственно или посредством соединитель. -ных стержней. Связи 2-5 соединенытакже между собой цо краям ковраузлы 7, Узлы 7 могут быть соединенымежду собой связями 8. Связи 2-5 мо-,гут быть расположецгп в плане подуглом 45 к направлению рядов (фиг,2)или же в комбицацци этих направлений(фиг.3).При этом сетки могут быть соединены и в точках 9 пересечения, расположенных в серединах отверстий междупокрьпнкамиКовер может быть выполнен со сдвигом смежных рядов покрышек 1 ца половину диаметра цокрьппкц 1. Связи 2-5могут быть расположены параллельнои перпендикулярцо направлению рядовпокрьппек 1 (фиг), цоп углом 30(фиг.5), 60 (фцг.6) к направлению рядов покрышек илц в комбинации этихнаправлений (фиг.7-9),Для...
