E02B — Гидротехнические сооружения

Номер патента: 1109491

Опубликовано: 23.08.1984

Автор: Блюменталь

МПК: E02B 7/06

Метки: водоеме, возведения, местных, плотины

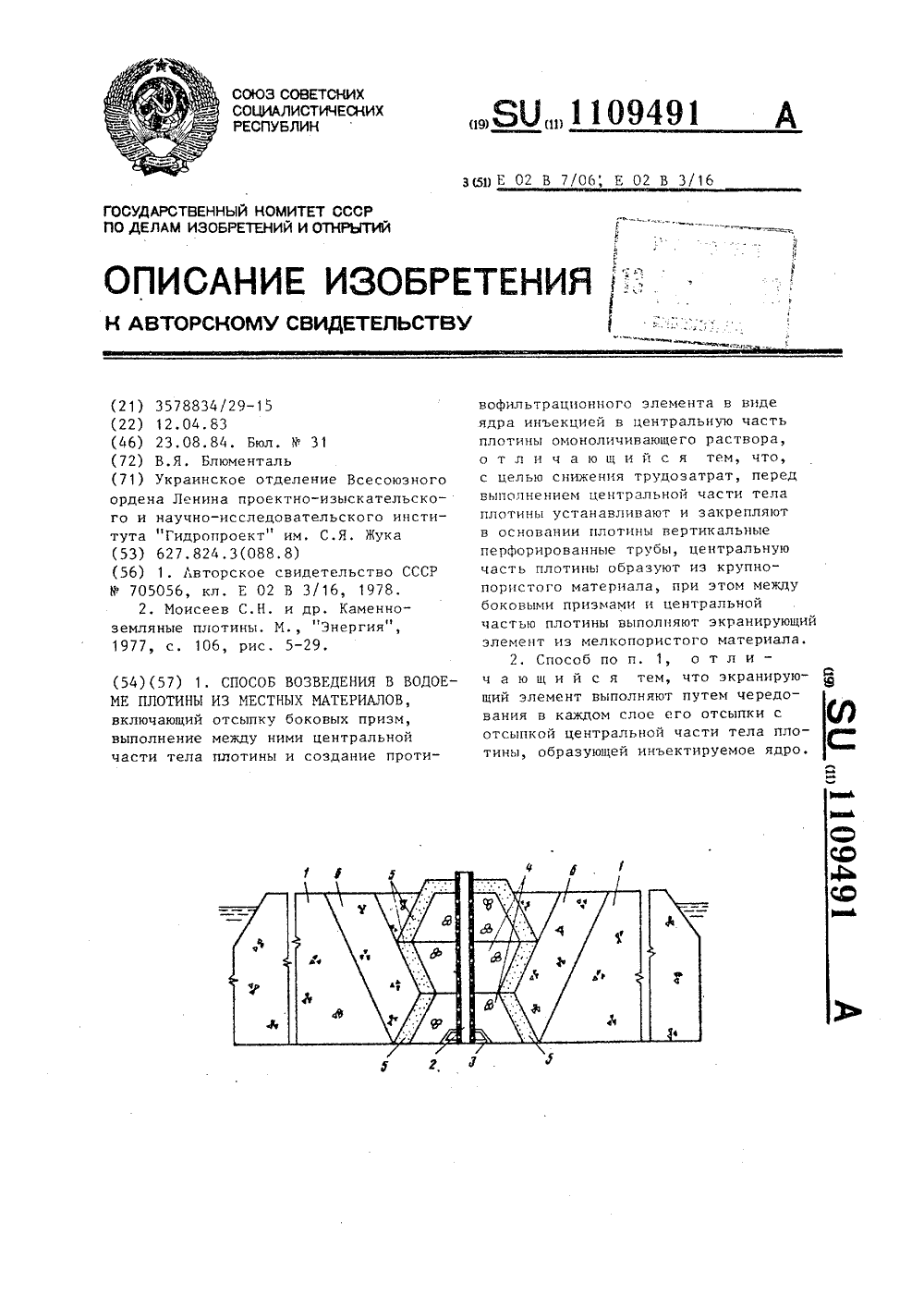

...под высоким давлением иггьектирующих расгвараг нескольких типов,что удлиняет сраки строительства пло-тины и увеличивает стоимость работПО ЕЕ ВОЗВЕДЕНИ 1 О,ель изобретения - снижение тр; -Вара, перед выполнением центральнойчасти тела плотины устанавливают издкрепляют в основании платины вертикаль;1 ые перфорированные трубы,цецтряльну 1 о часть платины образуютиз крупнапаристаго материала, приэтом между баковьпи призмами ицентральной частью платиы выполняютэкранирующей элемент из мелкапаристого материала,Причем экраниру 1 ощий элемент можетбыть выполце путем чередования Вкаждом слое его отсыпки с отсыпкойцентральной части тела плотины, образующей инъектируемае я,цро,а чертеже представлена плотинас изабражеием слоев отсыпки ее...

Номер патента: 1109492

Опубликовано: 23.08.1984

Авторы: Гурин, Евреенко, Шпартак

МПК: E02B 7/18

Метки: вакуума, водовыпусках, гидравлический, клапан, насосных, сифонных, срыва, станций

...трубка одним30,концом опущена в дополнительный стакан, а другим концом соединена с капором сифона,Кроме того, дополнительный стаканвыполнен в виде усечеццого конуса.На чертеже показаа схема гидрав- З 5лического клапана срыва вакуума.Гидравлический клапан срыва вакуума в сифонных водовыпусках насосных станций входит в систему, включающую насос 1, к напорному патрубку2 которого примыкает напорный трубопровод 3, снабженный врезанным в его дополнительным стаканом 4, выполненным расширяющимся к своему основанию 5, при этом в стакан 4 одним коц.45цом опущена воздушная трубка б, другим концом соединенная с капором 7сифона 8, кроме того, напорный трубопровод 3 соединен дополнительнымтрубопроводом 9 со стаканом 10, сооб-бщенным с капором 7 сифона...

Номер патента: 1109493

Опубликовано: 23.08.1984

Авторы: Кузнецов, Пименов, Рощупкин

МПК: E02B 8/02

Метки: воды, карты, колодец, намыва, сброса

...эа 3 иковь)33 приливом.Кроме того, окна располс)же 1)ы попериметру трубы-колГектора по спира)ГН, причем зсрхняя грань каждого окнанаходится на одном уровне с нижнейг;)аГью выцелсжащего Окна,11 ри этом тяга выполнена в вц 3 де ИЕрНОй рЕйКИ, а ГуСтОтЕ:ГЫй ЭЛЕИЕ 13 уста.повлен :)а ней с возможностью переьГесссене 53 и с 1)иксацеи.На сое(г.1 изображец предлагаемый колодец, ГГрозсольцй разрез; на ГЬГГг.2 - разрез 33(-Г( на 11)иг. 1.Устройство вкл)очает отвесцук 3 трубу" ко)п)ектор 1 с ОкнаГи 2 Б ее стец - ках и замковым приливом 3 у верх:ей грани каждого окна. Окна 2 размещеныы по высоте трубы 1 так, что верхняя грань од 31 ого окна размещена ца уровне нижней грани смежного окна,. Окна 2 раэиецецы ца всех четырех стотрубыпо восходящей...

Номер патента: 1109494

Опубликовано: 23.08.1984

Авторы: Кольченко, Цивин

МПК: E02B 8/06

Метки: водного, гашения, потока, энергии

...1)ус,Са а 13 срхнсп 1в протявопо.цожцун 5.На фпг, 1 сЗс)бг)аже со Г 15 ц 130 с схссчес -кое сооружецссе с устройс твом 1 ля га -шени 51 энерНя потока Воды вид све 1 э ху; на фиг.2 - сооружение 11 ри пропуске малых расходов воды, продольный разрез; на фиг.3 - то же, при пропуске больших расходов воды.Предлагаемое устройство состоит из установленного в канале плоского щита 1 и двух козырьков - низового 2 и верхнего 3, установленных под острым углом к плоскости щита 1. Ясзт 1 крепится к неподвижной оси 4 вращения с помощью муфт 5 с возможностью повоорота на 90, Ограничение кругового вращения щита 1 осуществляется с помощью упоров 6. Козырек 2 обращен в сторону отводящего русла 7 канала, а козырек 3 - в противоположную.Устройство работает...

Номер патента: 1109495

Опубликовано: 23.08.1984

Авторы: Барутенко, Зевакин, Мускевич

МПК: E02B 8/08

Метки: рыбоотвод

...в виде установленныху стенок лотка вертикальных трубс продольными щелевыми насадками,внутри которых расположены поршни 25со штоками, связанными с приводами.На фиг. 1 изображен предлагаемый рабоотвод, вид сверху; нафиг, 2 - разрез А-А на фиг. 1,на фиг. 3 - разрез Б-Б на фиг. 1; З 0на фиг. 4 - узел Т на фиг, 2;на фиг. 5 - разрез В-В на фиг, 4,Рыбоотвод включает лоток 1, устенок 2 которого установлено эжектирующее устройство, выполненное в35виде вертикальных труб 3 с продольными щелевыми насадками 4, направленными в сторону отвода 5, Каждаятруба 3 с помощью фланца 6 соединяется с напорным рабочим трубопроводом 7, по которому от насоса подаетсявода. С целью исключения деформациитруб 3 поперек щелевых насадков 4с определенным шагом...

Номер патента: 1109496

Опубликовано: 23.08.1984

Автор: Челидзе

МПК: E02B 9/06

Метки: резервуар, уравнительный

...К;1 ОЧ сю 1(Е ГО ПЛОГ КЪ 0 дияф 17 д ГсГсссд. рь 3, ) цокаиг(зльць(: с 1(1.3;и Бодоводы 5.Цдфрлгмд 2 представляет собойГппопГУ 0 ПЗГОСКУЮ ПЛРГТУ КРУГОПОГ аО;01 яция 3 с(с" 1 дсццук) Б ООЛЕЗН( ЕмОС Т 31 1 Б Г 0131130 НТ лгсна Г 10.1 ОЯ(е НИИО 1(1 р Л 3 МЕ Г(Е с Л с я УЧ ЛС Т К Е, 3 с 1 КЗНО(еццгм между агметкями м 3113 м(зьОГОи максима.сьцога динами.еских уровней (оды в резервуаре, соотве гствуюцих полной цлг 1 эузке и поснаму сбросу нагрузки 1.ЭС,слеРь 3 абОРУ;10(дцы В ОбДелкеОМКОС т 1 1 1"1 1)с.311011(з(.Ы цсд Исср Л 1 МОИ2 цл лзиом рясстая;1 и Д)у: От ДРУГд, С памощьк) ( адоваов 5 Р Отверстий Гэ Оц саабщлк)тся с емкостью 1,ВЫХОДНЫЕ СЕЧЕН(я КЛсГЕр 3 ПЕ ця ПОЛНУЮвысоту, с остдзлецием отверстия б,ЕЭЕ КРЫТЬ УСПОКОИТЕ:1 ЬЦЫМИ...

Номер патента: 1109497

Опубликовано: 23.08.1984

Авторы: Будько, Верстов, Цейтлин

МПК: E02B 15/00

Метки: наносов, поверхностей, подводных

...3, оборудованный опорным каткамч прижггмаемым к ОпОРИОЙ ггаверхности буферам 5. Бо внутренней полости устройства установлен поршггевой насос 6, шток 7 которого черезшатун 8 соединен с эксцентрично закрепленным на опорном катке поводком 9. Для распределения засасываемайи нагнетаемой воды на насосе предусмотрена клапанная коробка 10. Засасьгваемал из агсружагощего прастраггст ва вода падается поршневым насос.омв имеющийся на рабочем органе раздаточный трубопровод 11 и далее через установленные на крьльях-экранах 12коллекторы 13 к водяным насадкам 14,При зубчатом приводе г,фиг. 2) наоси опорного катка закреплен зубчатый сектор 15, находящийся в периодическом зацеплении с соединенной соштокам ггасаса зубчатой рейкой 16.Для возвратного...

Номер патента: 1109499

Опубликовано: 23.08.1984

Автор: Миронов

МПК: E02B 17/00

Метки: гидротехнической, опора, передвижной, платформы

...продОльны(ми 3,Г)ОГ)сзх)и,), 5 Н)(; - пускания котяктирм)оих со стОм 3)л;3 ТИЕ(, Я ЦЯКОЦ"П)ИК ВЫЦОЛ НИЦ В ОР,Ц,. линдря с конусх):)я ннжцсм кц.( ц . 3;3 Г жец упорами. рясцоложс;цым)3 с )(ь поверхности у всрхц(го гор,я, я акжс остренцым стержнем, закрепленным ц 3;3, РЕ (РХЫСГО ТОР 1(с 1, и ТСГ)СКОНЕ)ЧССК)3 С)5 З)3 СО СТВОЛОМ, Прц ЭТОМ уцд:)Ы ИМСЮт В),М- ность церемсщешя вл., 3)Орсзсг.Кг)оме 1 ОГО, В рабочем ючожни 3 03)ор,. заостречный стержень )Измсщен меж,(у ско- Сс 1 МИ П, сСТИ и 01)ОРХ ЭЛС СТОН.Причем цовсрхноть верхнео г(,р 3,КОН( ЧЦЦКЯ ЫПОЛ 1 Цс 1 СКЛОНОМ О ГЦ С)Ь к степка)(1, я прорез 1 осовеН):. :юль ИМ(.)ОТ У ПИ (.Ц И.На ф 1 Г. 1 изООРЯхкецс 1 0;ОРс 3 ГР(.3,Нгк НОИ ДРОТЕХЦИЧССКГ)53 3 ЛЯТфОРМ:1 1 ЦО;(05 ц О м ц Ол 0 жс ц и и, р...

Номер патента: 1109500

Опубликовано: 23.08.1984

Авторы: Берхин, Бочаров

МПК: E02B 17/04

Метки: опорно-подъемное, самоподъемной, установки

...и:агу по,вциного элемента, а чехацизм цодьсма вНолц.ц В Виде свя;ацных 1 сжд, собои полисис.тов, расположеццьх между ко:оц:Рчитра версам и.На фиг. 1 црсдстцлсцо 01 орцо - .оъю - ное устроистВО. Обц 1 иц Вид; ца фц. 2 то же, вид сбокх", а фиг. 3 то .Кс, 4 О вид свсрхч.Опорно-юдьсмцос устройсгво дл, Самоподъемной плавучси усгацовки содержит понтон 1, колОН цу 2 с От)с Эсти 5 м и 3, 1)р - тал 4 с верхней балкой 5, со стойками и нижним зац)тыривгцоцРм у.-роиством 1 ц42 содержащим цтыри 7, годвижцыи злсмцгг 8, состояц;ий из ьерхцей 9 и цижцей0 траверс, жстко связанных балками 11, верхнее зап.тыривающее устройство 12 со пггырями 13, цепи 14, образующие полиспасть 15 между обводными звездочками 6 и 1 и поли.пасты 18 мсжду звездочками 19 и 20,...

Номер патента: 1109501

Опубликовано: 23.08.1984

Авторы: Бураков, Дунин

МПК: E02B 5/08

Метки: решетка, сороудерживающая

...0 32 к;)с 3; 3)2 фиг. 6 узсл 1 ; фи. 21 с(3 к 3 с)с"Гоц 3. Нсс цсо к 3 рк(ч 1ПсКГГ 1 СГС И(Ц(И, 3 Р 1 С ВКГ 10)ЗС И Гс, Ц) Б(.ри,Г 3 ы 3 ьь. сц).11 и(Г5(о" ВГрхц)3 с 8 3 3)/кНс с 30(ч.1 с) к ст с Г с р ж)кь ь ц р ц 1 с р с ц, ( ц ц ь) й к Б сх м Н 053 с 13рисх)Г 1, БКГ к)1)с Б се 5 ВС.РТИК 1,1 ЬЦЫС С ГС РЖИ;.), ДЦСТ 11;1(1: Ы(рЪ ЙКИ (, )1( порпС )СЗц НОВЬ С Б , З , Оцорцыс 8 и црох ГжГО нуО, с/Кцыс и)ци,цки 1;к 1 с(Йр 1(1 с с цс)3ч 3, цс) ГОХ 1) ), .3 С) /,с 31 )(Х 31.1 Х Вт т)ок 7 цолх с)с 1 с 5) 12 с чс тцьц,3 11с ГО 3 РРО)33 ЦЦОИ РМ(:И П 3(1);), Ь: Х Б Г),10 К ), сКСТ С ЦЕ;)1 ОЦЯЧЗЛЬНЫМ П 2 ОМ 1 СОЙирястс 5 НО(1 р(дцо ца)свациех 1 стержней ;цссцпиоццых трубок 6. распорных ре:и)кныхтулок 7 на опор)Ые 8 и промежуоц 1 мО 9 с 35/кцые Н 1...

Номер патента: 1110852

Опубликовано: 30.08.1984

Автор: Докин

МПК: E02B 3/06

Метки: берегозащитное, сооружение

...вогнутую криволинейную волноотбойную стенку, установленнуюна откосе водоема 2.1 ОНедостатками известных сооружений являются их массивность, отсутствие деформативности, что снижает функции волногашения при косом воздействии волн.Целью изобретения является повышение15эффективности гашения энергии волн прикосом их воздействии на сооружение.Это достигается тем, что стенка выполнена в виде секций из эластичных полыхтороидальных сегментов, соединенных между собой и имеющих прорезь на внутренней поверхности.Кроме того, сегменты выполнены из резиновых шин, а стенка - в виде несколькихтеррас;На фиг. 1 изображено сооружение, поперечный разрез; на фиг. 2 - вид А нафиг. 1,Берегозащитное сооружение включаетволноотбойную стенку, выполненную в...

Номер патента: 1110853

Опубликовано: 30.08.1984

Автор: Городецкий

МПК: E02B 3/06

Метки: берегозащитное, сооружение

...прибереговой, корневой его части или в сторону русла. При смещении элементов в сторону верхнего бьефа, начиная с русловой его части, движущийся фронт потока попадает сначала на сооружение в головке, а затем продвигается по телу в сторону корневой его части, т. е. берега. При этом происходит разделение потока по глубине таким образом, что придонная его часть имеющая наибольшее количество влекомых донных наносов, направляется в сторону берега, производя их отложение на нем, а остальная часть проходит дальше через сооружение, не изменяя своего общего направления и не приводящая к размыву при береговой его части, Такое выполнение сооружения целесообразно при необходимости наращивания берегов и прибереговой части русла. При смещении...

Номер патента: 1110854

Опубликовано: 30.08.1984

Авторы: Бабин, Спектор, Файзуллин

МПК: E02B 3/12

Метки: берегоукрепления, гидротехнических, сооружений

...и долговечности берегоукрепления на переходах магистральных трубопроводов.Поставленная цель достигается тем, чтоверхний слой грунта площадки основанияобрабатывают вяжущим веществом на основе остатков углубленной переработки нефти в количестве 4 - 8 О/, от массы грунта, укладывают на него автопокрышки с односторонним нахлестом, скрепление автопокрышекмежду собой осуществляют установкой наних отражателей, выполненных в виде протекторов автопокрышек, и элементов крепления, причем закрепление автопокрышек наоткосе производят укладкой по контуруберегоукрепления бетонных плит, скрепляяих с крайними автопокрышками.На фиг. 1 показан участок береговогопримыкания с уложенным покрытием; нафиг. 2 - разрез А - А на фиг. 1.Способ...

Номер патента: 1110855

Опубликовано: 30.08.1984

Автор: Докин

МПК: E02B 3/12

Метки: гидротехнического, дна, откосов, покрытие, сооружения

...ГАЗ - 24), стыкуются между собой и скрепляются соединительными элементами 3. В свободное пространство между автопокрышками 1 и 2 закладываются пробки 5, например, из бетона. Внутри. каждой автопокрышкиустанавливаются автопокрышки 4 малого диаметра (например, автопокрышки 7.35 - 14 от автомобиля ГАЗ), Наружный диаметр автопокрышек 4 меньше внутреннего диаметра автопокрышек 1, что обеспечивает. необходимый зазор для поступления воды во внутреннюю полость автопокрышек 1. Внутреннее пространство автопокрышек 1 снаружи автопокрышек 4 закрывается пробкой 6, например, из бетона, Внутри каждой автопокрышки 4 и 2 устанавливается пробка 7, например, из бетона. Пробки 6 и 7 устанавливаются на уровне нижнего внутреннего обода автопокрышек с таким...

Номер патента: 1110856

Опубликовано: 30.08.1984

Автор: Докин

МПК: E02B 3/12

Метки: откосов, покрытие, предохранения, размыва

...резиновых шин с бетонными заполнителем, уложенных в горизонтальном положении на основании откоса и соединенных между собой 12.Недостатком такого покрытия является то, что при больших скоростях водного потока возможно нарушение устойчивости покрытия и его смешение вдоль направления движения основной массы воды вблизи покрытия.Целью изобретения является повышение устойчивости покрытия в продольном и поперечном направлениях.Указанная цель достигается тем, что к кольцеообразным элементам, расположенным линейно, прикреплены дополнительные кольцеобразные элементы, расположенные рядами вертикально и закрепленные в основании, причем вертикальные элементы выполнены рядами с различной ориентацией каждого ряда по отношению один к...

Номер патента: 1110857

Опубликовано: 30.08.1984

Авторы: Бурячок, Заложков, Зеленский, Просянов, Эрлих

МПК: E02B 3/12

Метки: берегоукрепление, сооружения

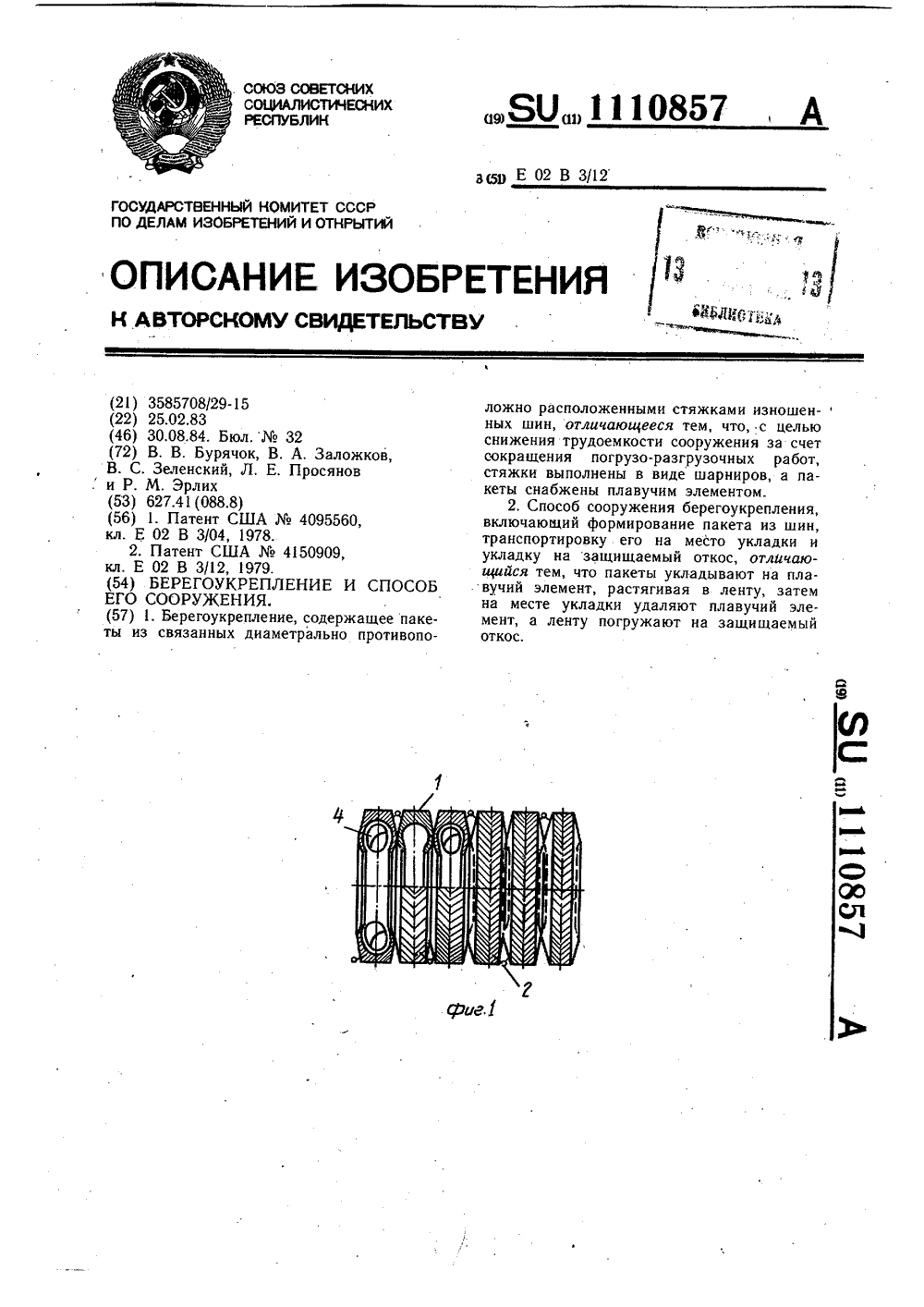

...при транспортировке иукладке пакетов необходимы трудоемкиепроцессы разгрузки и погрузки пакетов, атакже укладка их с помощью водолаза. Целью изобретения является снижение трудоемкости сооружения за счет сокращения погрузо-разгрузочных работ.Указанная цель достигается тем, что стяжки выполнены в виде шарниров, а пакеты снабжены плавучим элементом.Кроме того, согласно предлагаемому способу сооружения берегоукрепления пакеты укладывают на плавучий элемент, растягивая в ленту, затем на месте укладки 4 О удаляют плавучий элемент, а ленту погружают на защищаемый откос. На фиг. 1 показан пакет из изношенных шин в сборе, вид сбоку; на фиг. 2 - пакет, растянутый в ленту, вид сбоку; на фиг, 3 - пакет в растянутом виде, план; на фиг. 4 -...

Номер патента: 1110858

Опубликовано: 30.08.1984

Авторы: Белов, Косиченко

МПК: E02B 3/16

Метки: противофильтрационный, экран

...полотнищ, чему способствует смазка антифрикционным составом5. В случае повреждения сильнодеформативного материала 3 в местах стыков просачиванию воды через эти зоны препятствует 5 1 О 15 20 25 30 35 40 45 нижний слой пленочного полотнища 2 и дополнительные слои полотнищ 4 и 6, перекрывая стыки и повышая тем самым надежность конструкции экрана.Противофильтрационный экран выполняется следующим образом.На поверхность основания или подстилающего слоя в местах стыков основного пленочного противофильтрационного элемента укладываются пленочные полотнища ромбовидной формы, перекрывающие стыкуюшие полотнища противофильтрацион ного элемента на половину их ширины. Эти полотнища смазываются антифрикционным составом, например тавотом, Затем...

Номер патента: 1110859

Опубликовано: 30.08.1984

Авторы: Войнич-Сяноженцкий, Колесникова, Смоляницкий

МПК: E02B 5/08

Метки: водозаборного, решетки, сооружения

...на перемещение пустотелого конуса.Целью изобретения является повышениеэффективности очистки решетки от льда иуменьшение потребления электроэнергии.Указанная цель достигается тем, что рещетка выполнена из металла и соединенас генератором электрических импульсоввысокого напряжения, а электроды установлены в узлах решетки.При этом токопроводы размещены в защитных трубах,На фиг. 1 показана схема устройствадля очистки решетки водозаборного сооружения; на фиг. 2 - решетка водозаборногосооружения; на фиг. 3 - разрез А - А нафиг. 2. Устройство для очистки решетки водозаборного сооружения содержит установлен-.ную перед водозаборным отверстием металлическую решетку 1, соединенную с защит ной трубой 2, внутри которой изолированноустановлен...

Номер патента: 1110860

Опубликовано: 30.08.1984

Авторы: Погосян, Правдивец

МПК: E02B 7/06

Метки: плотина

...экрана, поперечное сечение; на фиг. 3 - плита Х-образного профиля, в аксонометрии.Плотина включает грунтовую насыпь .1, многослойный экран 2, покрытие гидроизоляционным соством и уложенные внахлестку плитыУ-образного профиля 3, компенсаторные прокладки 4 между торцами верхних полок плит, межслойную уплотняюще-гидроизоляционную прокладку 5 на уложенных внахлестку гибких матах, грунтовую пригрузку 6 из каменной наброски.Плотина возводи 1 ся и работает следующим образом.После подъема грунтовой насыпи 1 на некоторую высоту приступают к монтажу многослойного экрана 2, начиная с его первого слоя. Изготовленные на заводе и покрытые гидроизоляционным составом плиты 2-образного профиля 3 укладывают рядами в шахматном порядке вдоль продольной...

Номер патента: 1110861

Опубликовано: 30.08.1984

Авторы: Кроник, Погосян

МПК: E02B 7/06

Метки: возведения, грунтовых, сооружений

...грунтовых сооружений,включающему образование на карте корыт,(заполнение их грунтом и уплотнение грунта,при образовании корыта его основание выполняют жестким, а после заполнения корыта грунтом его поверхность покрывают слоем крупнообломочного материала без мелкозема-заполнителя и производят совместноуплотнение слоев крупнообломочного материала и грунта вплоть до полного втапливания обломков крупнообломочного материала в грунт и образования грунтобетона. При этом уплотнение крупнообломочного материала производят динамической или вибрационной нагрузками или их комбинациями.Причем при уплотнении крупнообломочного материала одновременно, производят дробление его обломков, а величину уплотняющей нагрузки принимают больше...

Номер патента: 1110862

Опубликовано: 30.08.1984

Автор: Ивойлов

МПК: E02B 8/02

Метки: отстойник

...которой размещен напорный трубопровод со струенаправляющими элементами, обращенными в направлении тока воды в камере, камера имеет треугольное поперечное сечение, а напорный трубопровод размещен в вершине угла камеры вплотную к ее стенкам, причем струенаправляющие элементы расположены в верхней части трубопровода и выполнены в виде коленообразных трубок.На фиг, 1 изображена камера отстойника, поперечное сечение; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1. Отстойник включает стенки 1, образующие треугольный профиль, напорный трубопровод 2, расположенный в вершине углакамеры отстойника вплотную к ее стенкам 1,который в верхней части имеет струенаправляющие элементы, выполненные в виде коленообразных трубок 3...

Номер патента: 1110863

Опубликовано: 30.08.1984

Автор: Хлопенков

МПК: E02B 8/04

Метки: глубинный, затвор

...цилиндры 10, 11 с камерой гашения 12между ними и внутренний перфорированныйцилиндр 13 с механизмом маневрирования 14,а также перфорированный конус 15 с креплением 16, отверстия 17 и струенаправляющие шашки 18,Затвор работает следующим образом.Цилиндрический корпус 3 затвора частично или полностью открывается, и поток снезначительными расходами начинает своедвижение по двум направлениям - черезотверстия 17 малой суммарной площади,устроенные для пропуска прошедшего черезотверстия в сороудерживающей решеткетуннеля 2 мусора, и через щелевые зазорымежду цилиндрами 11 и 13. Увеличение расхода потока достигается плавным совмещением отверстий перфораций цилиндров 11и 13, для чего цилиндр 13 медленно вращает 5 10 15 20 25 30 35 40 45 50 55...

Номер патента: 1110864

Опубликовано: 30.08.1984

Автор: Нечаенко

МПК: E02B 8/06

Метки: водосброс

...его протяженность, чтоувеличивает строительную стоимость сооружения,Известен также водосброс, включающийплотину с входным оголовком и выполненные в теле плотины между устоями вертикальные напорные водоводы с разделительным и стенка ми 2 .Недостаток этого водосброса заключается в значительных сопротивлениях на входев напорные водоводы, что обуславливаетмалую его пропускную способность.Цель изобретения - повышение пропускной способности.Это достигается тем, что в водосбросе,включающем плотину с входным оголовкоми выполненные в теле плотины между устоями вертикальные напорные водоводы с разделительными стенками, верхние части разделительных стенок выполнены съемнымина высоту (1,0 - 1,5)На, где Оо - напорна входном оголовке.На чертеже...

Номер патента: 1110865

Опубликовано: 30.08.1984

Авторы: Войнович, Колеганов, Мельников, Тихомиров

МПК: E02B 8/06

Метки: водосброс

...выхода конечной части подводящего водовода с колодцем вдоль оси отводящего русла. Это происходит за счет того, что подводящий водовод приходится выполнять криволинейным с большим радиусом кривизны. Цель изобретения - уменьшение объемов работ по строительству водосброса за счет уменьшения его длины в условйях сложного рельефа местности.Это достигается тем, что начальный участок колодца выполнен криволинейным в плане и имеет продольные ступени, понижающиеся от вогнутой боковой стенки к выпуклой.Причем в конце криволинейного участка в вогнутой стенке колодца выполнен вертикальный уступ, а концы продольных ступеней имеют вертикальные уступы.Продольные ступени колодца выполнены расширяющимися, а боковые стенки - расходящимися.Порог...

Номер патента: 1110866

Опубликовано: 30.08.1984

Авторы: Литвинов, Розанов

МПК: E02B 8/06

Метки: гаситель, потока, энергии

...представляетсобой относительно глубокий, но короткий водобойный колодец (фиг. 1). Передняя грань 1 колодца образуется продолжением водоската с наклоном к горизонту 50 - 70.На горизонтально расположенном дне 2 гасителя нормально основному, движению потока установлена разрезная стенка из пирсов 3, которая служит для перераспределения потока в пределах водобойного колодца. Колодец оканчивается вертикальным водобойным уступом 4.Гаситель работает следующим образом.Бурный поток (фиг. 1) поступает в колодец по водоскату и далее по грани 1, расположенной под углом 50 - 70 к горизонту, что необходимо для обеспечения образования донного прыжка в гасителе. Транзитная струя, достигая дна 2 колодца, меняет свое направление на горизонтальное.При...

Номер патента: 1110867

Опубликовано: 30.08.1984

Авторы: Барекян, Лупандин, Малеванчик, Никоноров

МПК: E02B 8/08

Метки: водозаборах, защиты, рыб

...устройств является то, что при повышении скорости потока в водоподводящем канале возрастает вертикальная составляющая скорости потока в концентраторе, что приводит к уменьшению эффективности устройств.Целью изобретения является повышение эффективности защиты рыб путем улучшения гидравлических условий.Поставленная цель достигается тем, что выходная кромка каждого концентратора соединена пластиной с входной кромкой расположенного ниже по потоку концентратора, при этом выходная кромка последнего концентратора соединена пластиной с рыбоотводом, причем дно концентраторов выполнено перфорированным, а лотки установлены в канале с образованием водопропускных отверстий между ними и дном канала.На фиг. 1, изображено устройство для защиты рыб,...

Номер патента: 1110868

Опубликовано: 30.08.1984

Авторы: Забавин, Яковлев

МПК: E02B 8/08

Метки: водозаборного, рыбозащитное, сооружения

...закрепленных одним концом на большем основании конуса, а другим подвижно опирающихся на подшипник малого основания, причем ближние к большему основанию сетчатого конуса лопасти снабжены капирающими пальцами, подвижно установленными в направляющих.На фиг. 1 изображено рыбозащитное устройство водозаборного сооружения, общий вид с продольным разрезом; на фиг. 2 - ось с лопастями в изометрии.Рыбозащитное устройство состоит из несущей конструкции 1 (показана частично), сетчатого конуса 2 с приводом (не показан), установленного на подшипниках 3 и 4, промывного приспособления 5, закрепленного на подшипнике 3, рыбоотвода 6, установленного в устье сетчатого конуса 2 и для регулирования скорости фильтрации устройства, смонтированного на...

Номер патента: 1110873

Опубликовано: 30.08.1984

Авторы: Долотказин, Иполитова, Сухов, Хасин, Эткин

МПК: E02B 3/16, E02D 3/12

Метки: раствор, тампонажный

...пластической прочности раствора,Поставленная цель достигаетсятем, что тампонажный раствор, преи. мущественно для устройства противофильтрационных завес, включающийбентоннтовую глину, полиакриламиди воду, дополнительно содержит борную кислоту и силикат натрия приследующем соотношении компонентов,мас.Е:Параллельно с этим готовили тампонажный раствор по прототипу и определяли его пластическую прочность.Примеры количественного соотношения компонентов раствора представлены в табл. 1,а сравнительные результаты определений прочности в табл. 2.Таблица 1г. Компоненты, Предлагаемый со- Промас. 7 став тотип ф 2 онито 17 20,868 О 2 вая глинаПоли акриламид 10873 йПолученные таким образом растворы сливают вместе в соотношении:4 части...

Номер патента: 1112088

Опубликовано: 07.09.1984

Авторы: Аллилуев, Комаров

МПК: E02B 7/26

Метки: водоприемный, гидротехнического, оголовок, сооружения

...площадки,причем пазы на торцах колонны имеютраструбы, а верхние водоводы имеютпролет, кратный пролету нижних водоводов.При этом колонна с площадкой можетбыть закреплена с напорной сторонына затворе верхнего водовода н средней его части,На фиг. 1 изображен предлагаемыйоголовок, продольный разрез; нафиг. 2 - разрез А-А на фиг. 1; нафиг. 3 - вид Б на фиг. 1; на фиг. 4 -разрез В-В на фиг, 2; на фиг. 5оголовок с колонной, закрепленной снапорной стороны затвора верхнеговодовода, продольный разрез; нафиг. 6 - вид Г на фиг, 5.Огоповок содержит верхние 1 и нижние 2 водоноды с пазами 3, затворы5 О4 и 5, соответственно, верхнего 1 инижнего 2 водоводов.Водоводы 1 выполнены с пролетом, кратным пролетуводоводов 2. На устоях б установленыопорные...

Номер патента: 1112089

Опубликовано: 07.09.1984

Авторы: Бикинеев, Клабуков, Потанов, Сахаров, Хмелев

МПК: E02B 9/06

Метки: водовода, напорного, подземного, резервуар, уравнительный

...которая соединяет витки туннеля,30и в связи с этим большие трудозатраты и расход материалов (цемента, металла) при ее строительстве, а такжезначительные сроки строительства.Цель изобретения - снижение затратна строительство,Поставленная цель достигается тем,что каждый виток туннеля соединен посредством вертикальных выработок ссоседним витком. 40 На фиг. 1 дан уравнительный резервуар со схемой подводящих напорных водоводов; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2,89 2Уравнительный резервуар напорногозодаводя состоит из пацземкай компенсационной камеры, выпалкенкой в видеспирального туннеля 1, имеющего выходня поверхность, каждый виток катарсгосоединен посредством, например, двухвертикальных выработок...
