E02B — Гидротехнические сооружения

Номер патента: 1335628

Опубликовано: 07.09.1987

Авторы: Каминская, Логачев, Морозов, Подойников, Цветков

МПК: E02B 7/06

Метки: намывное, сооружение

...сооружения,На фиг. 1 схематично изображено на.10мьзвное сооружение, вид сверху, нафиг. 2 - то же, поперечный разрез.Намывное сооружение имеет разводящий пульпопровод 1, пульпопереклю 1 атели 2 с пульповыпусками 3, обвалование 4, водосбросный колодец 5,Для намыва сооружения на границеплощади намыва на грунт основанияукладывается разводяший пульпопровод 1, от которого через 50-100 м отводятся через пульпопереключатели 2,накпоненные .к горизонту под углом 25 о30 , пульповыпуски 3, в виде трубдпиной около 2 м одинакового с разводящим пульпопроводом 1 диаметра (в 25пределах 400-700 мм). Под пульповыпусками 3 устраивается высотой 1,5 мобвалование 4 карты намыва. В центрекарты намыва устраивается водосбросный колодец 5 Намыв грунта...

Номер патента: 1335629

Опубликовано: 07.09.1987

Автор: Тоноян

МПК: E02B 7/14

Метки: контрфорсная, плотина

...устойчивости плотины.На фиг. 1 изображена предлагаемая контрфорсная плотина, аксонометрия; на фиг. 2 - нормальное к составляющей верхового откоса плотины сечение.Предлагаемая конструкция плотины содержит (фиг. 1 и 2) контрфорсы 1, консоли 2 на верховом оголовке контр- форсов, опирающиеся на консоли 2 прямолинейные плиты 3 переменного сечения, замковый элемент 4, жестко соединяющий между собой плиты 3 перекрытия и шарниры 5 в пятах плит 3.Конструкция работает следующим образом. Контрфорсы 1, которые воспринимают гидростатическое давление воды и обеспечивают общую устойчивость плотины, имеют на своем верховом оголовке консоли 2, которые служат опорами для плит 3 перекрытия и передают на контрфорсы усилия, возникающие в перекрытии от...

Номер патента: 1335630

Опубликовано: 07.09.1987

Автор: Илюшин

МПК: E02B 7/32

Метки: водовода, затвор, перекрытия

...прикрепленных одной кромкой к внутренней поверхности корпуса1 около отверстий 4. Затвор установлен в конусной камере 5 гидротехнического водовода - туннеля 6,Перекрытие туннеля 6 затвором осуществляют следующим образом.25Перед отключением туннеля 6, когдапо реке к туннелю 6 идет минимальныйрасход воды и он работает неполным сечением, на порог перед входом в негоопускают затвор, который увлекаетсяпотоком воды и попадает в конусную камеру 5, изготовленную в период строительства туннеля 6. Затворприжимаясьуплотнительным слоем 2 к поверхностикамеры 5, плотно прекрывает туннель 3026, при этом вода через отверстия 4 и обратные клапаны (пластины 3) попадает внутрь корпуса 1, сжимая воздух. Если входное отверстие туннеля 6...

Номер патента: 1335631

Опубликовано: 07.09.1987

Авторы: Иванов, Пантелеев

МПК: E02B 8/02

Метки: водоотводной, колодец, намывных, сооружений

...емкостью 6 истенками 3 колодца намыв прекращаютоткрывают герметичную крышку 7 иочищают колодец, После этого устанавЗ 1 ливают по всему периметру боковойстенки 3 на высоту, равную толщинеслоя намытого у колодца складируемого материала, вадонепроницаемый пояс9, который в дальнейшем будет предотвращать попадание намытого материала в колодец. Вадосбросный колодецв процессе эксплуатации наращивается путем увеличения высоты формообразующих элементов 4 и размещения на 40 эту высоту новой паласы боковой стенки 3 колодца. Устройство работает следующим образом.При наличии в остойном пруду 8 воды, свободной от механических примесей, она поступает через отверстия боковых стенок 3 и уходит через коллектор 1 за пределы сооружения. При этом для...

Номер патента: 1335632

Опубликовано: 07.09.1987

Автор: Остистый

МПК: E02B 9/00

Метки: гидродинамической, установки

...этих 20 элементов осуществляют как непосредственно на намоточном станке, так и на отдельном оборудовании, например поворотном кондукторе, при помощи ручной или автоматической электродуговой сварки сплошным или прерывистым швом в зависимости от требуемой прочности,Полученную таким образом часть установки снимают с шаблона, предва- ЗО рительно освободив от зажима концы проволоки каждого из слоев, которые в случае необходимости перед этим можно соединить между собой, например, при помощи сварки (во избежание расхождения витков), причем эту операцию можно производить и с концами витков проволоки на втором торце от узлов 10 натяжения вплоть до закрепленных ранее элементов жесткости. Это позволяет подогнать часть установки до необходимых...

Номер патента: 1335633

Опубликовано: 07.09.1987

Авторы: Богатырев, Соколов

МПК: E02B 9/06

Метки: водовода, напорного, пропускной, способности, увеличения

...водосбросных труб с затопленным оголовком, работающих в любом режиме, а так же сифонов и затопленных отверстий,Цель изобретения - повышение эффективности и снижение деформации нижнего бьефа.На фиг. 1 изображен водовод, выполненный в виде трубы под насыпью с гибким трубчатым насадком, продольный разрез.; на фиг. 2 - вид А на 15 фиг, 1; на фиг. 3 - водовод, выполненный в виде трубы под насыпью с гибким трубчатым насадком, конечнай часть которого растянута в горизонтальном направлении, продольный раз рез; на фиг. 4 - вид Б на фиг. 3.К концу трубы 1, расположенной под насыпью 2, со стороны нижнего бьефа 3 присоединяют трубчатый насадок 4 иэ эластичного материала, Верх нюю часть насадка 4 опускают на поверхность струи воды,...

Номер патента: 1335634

Опубликовано: 07.09.1987

Авторы: Адилханян, Ктракян

МПК: E02B 9/06

Метки: большого, деформационный, диаметра, стык, трубопроводов

...которые одновременно служат дляустановки несущего элемента в проектное положение (фиг.1 и 2),Зазоры между несущими лепесткамиперекрываются упругой пластиной 9,выполненной из одного или нескольких кусков, закрепленной в одной точке содним из несущих лепестков для установки в проектное положение, Концыприкрывающих пластин 9 должны свободно прикрывать друг друга (фиг, 4),Несущий элемент прикрывается герметизирующим элементом 10 и прижимается к фланцам 3 при помощи прижимных колец 11 и шпилек 12.Полость кармана прикрывается обтекателем 13, выполненным из металлаили из другого материала,Для удобствамонтажа обтекатель выполнен из кустов(фиг.2) и монтируется при помощи гайки 14.Зазор деформационного стыка междуфланцами 3 снаружи защищен от...

Номер патента: 1335635

Опубликовано: 07.09.1987

Автор: Перельштейн

МПК: E02B 9/06

Метки: водосбросная, галерея, гидроэлектростанции, донная, совмещенной

...из одинаковых плоских элементов 11, имеющих Форму равнобедренной трапеции и образующих при стыковке фрагмент правильной пирамиды с апофемой, параллельной 50 конусу отсасывающей трубы агрегатного блока. Указанный фрагмент ограничивается боковыми ребрами, Фрагмент пирамиды может ограничиваться апофемой, при этом каждый из крайних плоских 55 элементов 11 Фрагмента пирамиды (фиг,4) представляет собой прямоугольную трапецию, равную половине равнобедренной трапеции промежуточ-. ных элементов 11. Стенка 7 каждойиз крайних секций 9 и 10 состоитиздвух плоских элементов 12 и 13, имеющих Форму треугольников и образованных пересечением двух плоскостей,Одна из плоскостей проведена черезвертикальное ребро аЬ торцовогопрямоугольного сечения...

Номер патента: 1335636

Опубликовано: 07.09.1987

Авторы: Гайлитис, Зиверт, Смилга

МПК: E02B 11/00

Метки: вод, водоприемник, поверхностных

...1жидкости, расположенный на одном изоткосов понижения рельефа. Он выполнен в виде уложенных облицовочных 15плит 2, имеющих сквозные отверстия 3.Через них пропущены водоприемные патрубки 4, закрытые сверху решетчатымиколпаками 5. Водоприемные патрубки4 расположены рядами и подсоединены 20к коллекторам 6 и 7, которые подклнгчены к водоотводящему патрубку 8,связанному с дреной 9.Сооружение водоприемника производится следующим образом.25 В понижении рельефа, через которое проходит дрена 9, устанавливается сборник 1 жидкости, Поперек дрены 9 копают канавку, в которую укладыва ют водоотводящий патрубок 8, соединяя его в нижней части с дреной 9.На одном откосе понижения под рядами облицовочных плит 2 в соответствии с их размерами выполняют...

Номер патента: 1335637

Опубликовано: 07.09.1987

Авторы: Арсеньев, Здасюк, Иванов, Михлин, Нератов, Остюков, Платонов, Синьковский, Смородинов, Щукин

МПК: E02B 11/00

Метки: дренажа, строительства

...по делам изобретений 113035, Москва, Ж, РаПодписноекомитета СССРоткрытийская наб., д,4 Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная 13356Изобретение относится к осушениюгрунтов и устранению вредного влиянияподземных вод путем понижения их уровня.5Целью изобретения является сокращение затрат на строительство путемснижения материалоемкости и уменьшения объема земляных работ,На фиГ. 1 изображена схема спосо-,10ба строительства дренажа, продольныиразрез; на фиг. 2 - разрез А-А нафиг, 1,Способ реализуют следующим образом. 15Плоским грейфером 1 открываютсяотдельные заходки 2 траншеи с посто-,янным их заполнением водой 3 черезподающий трубопровод 4. Для поддержания уровня воды 3 в заходке 2 выше 20уровня земли 5...

Номер патента: 1335638

Опубликовано: 07.09.1987

Авторы: Ефимов, Казаков

МПК: E02B 11/00

Метки: дренажного, коллектора, устье

...Фильтрующим материалом 16 со средним размером камня не более 15 см. 35Использование предлагаемого технического решения осуществляется следующим образом.В начале зимнего периода с наступлением устойчивых отрицательных тем ператур наружного воздуха и с уменьшением расхода воды устанавливают в колодце 3 сифон 7 с зарядным устройством и размещают его нисходящую ветвь 10 в защитном кожухе 4, Закры вают заглушкой 11 отверстие между колодцем 3 и защитным кожухом 4 и устанавливают теплоизопяцию 13. Тем самым прекращается выход воды на поверхность с непроизводительным расходом тепла на прогрев промерзших слоев грунта и предотвращается наледеобразование и закупорка выхода.Дренируемая по трубе 1 с малым расходом вода поступает в колодец 3 и...

Номер патента: 1335639

Опубликовано: 07.09.1987

Авторы: Ким, Туманов

МПК: A01G 25/02, E02B 13/00

Метки: гидрант-водовыпуск

...- расширение эксплуатационных характеристик.На чертеже представлен гидрантводовыпуск.Корпус 1 выполнен с опорным фланцем 2, закрепленным на закладном щите с отверстием 3 в боковой стенкелотка. Запорным элементом гидрантаслужит тарельчатый клапан 4, шарнирно прикрепленный к штоку 5, Выходнойпатрубок 6 выполнен под острым угломк корпусу.Корпус 1 снабжен втулкой 7, черезкоторую пропущен шток 5, Во втулкепредусмотрено сальниковое уплотнение8 с шайбой 9. Во втулке 7 между шайбой 9 и заплечиками штока 5 установлена пружина 10. Кулачок 11 рукоятки12 выполнен с пазами 13, что обеспечивает ступенчатое регулирование подаваемого расхода, Взаимодействующий с кулачком 11 конец штока 5 снабжен роликом 14.Гидрант-водовыпуск работает следующим...

Номер патента: 1335640

Опубликовано: 07.09.1987

Авторы: Бадаев, Бородулина, Волох, Прохоров

МПК: E02B 15/00

Метки: гидравлической, каналов, облицованных

...поплавок 11, расположенный с задней стороны щита 4. При- ЗОспособление 2 выполнено в виде опорных роликов 12, присоединенных к щи-. ту 4 с передней и задней сторон и опирающихся на откосы канала 3, Пози-, цией 13 обозначены наносные грунты в канале 3.Устройство работает следующим образом.Щит 4 вручную устанавливают в канал 3 перед участком, предназначен ным для очистки, Сразу же после установки щита 4 он перегораживает канал 3, в результате чего возникает перепад уровней воды до и после щита 4. От возникающего за счет этого усилия щит 4 перемещается вдоль канала 3, Одновременно поплавок 11 поднимается 40вверх и через гибкую тягу 10 приоткрывает шибер 7, под которым проте- кает поток воды со значительной скоростью, размывая наносные...

Номер патента: 1335641

Опубликовано: 07.09.1987

Авторы: Михаленко, Шхинек

МПК: E02B 17/00

Метки: буровая, морская, платформа

...1, которая с помощью шарнира 2 соединена с осно ванием 3, установленным на морском дне 4. В нижней части цилиндрическая опора снабжена не менее чем четырьмя стабилизаторами 5, жестко соединенными с опорой и расположенными радиаль В но к опоре под одинаковыми углами относительно друг другаСтабилизаторы выполнены из вертикально расположенных;металлических щитов, верхняя кромка которых установлена на глуби- ЗО не, большей половины длина расчетной волны й .В статическом положении при отсутствии волнения цилиндрическая опора 1 ориентирована вертикально и неподвижна, Стабилизаторы 5 также неподвижны относительно окружающей жидкости,В динамике под действием волнения на поверхности моря цилиндрическая опора 1 совершает колебания относительно...

Номер патента: 1335817

Опубликовано: 07.09.1987

Автор: Давыдов

МПК: E02B 13/00, G01F 1/52

Метки: водомер, открытого, русла

...7. В теле волос,типавьь полцены горизонтальные продольные отверстия 8, расположенные одно цод другич в два горизоцтальг 1 ых ряда, причем расстояния между краями соседних отверстий 8, а также между краями отверстий 8 и ребрами 9 напорной грани 5 составляют 2,3 2,7 диаметра отверстий 8. В верхнем бьефе 2 установлена вертикальная водомерца рейка 10 на расстоянии 35 Нн от напорной грани 5, где Нн полный напор воды. Рейка 10 ожет ичсп две шкалы, на одной из которых указаны напоры Нн воды, а ца второйрасходы с) воды. Вместо рейки О может оыть установлен самописец уровня воды.Водомер работает слсдуюц;ич образоч Напорная грань 5 создает одпор потоку воды в верхнем бьефс 2, кого.ый затем цри своем движении разделяется ца две части, одна...

Номер патента: 1337454

Опубликовано: 15.09.1987

Автор: Дробков

МПК: E02B 1/00

Метки: конструкций, наплавленных, секций, стыковки

...строительству, а именно к технологии стыковки наплавных конструкций камер шлюзов или любых других многосекционных гидротехнических сооружений наплавного исполнения.Целью изобретения является удешевление и повышение надежности стыковки при работе на посадочных грунтах.На фиг. 1 показан план стыка двух 10 секций наплавных конструкций; на фиг. 2 - соединительная плита, план; на фиг. 3 разрез А - А на фиг. 2; на фиг. 4 - узел 1 на фиг. 1; на фиг. 5 - разрез Б - Б на фиг. 1.Предлагаемый способ осуществляют следующим образом. При изготовлении секций 1 и 2 наплавной конструкции в их стенах закладывают крюки 3. После установки наплавной конструкции на дно на крюки 3 навешивают битумматы 4 в два слоя и соединительную плиту 5....

Номер патента: 1337455

Опубликовано: 15.09.1987

Автор: Федоров

МПК: E02B 3/06

Метки: гидротехническое, портовое, сооружение

...с ячеистой рамой 2 связями 4; сетка 5, закрепляющая сверху крупнозернистый материал, помещенный в ячейках рамы 2. Внутри ячеек блока 1 закреплена водонепроницаемая пленка 6.Фильтр 3 предохраняет нижележащие грунты основания от выноса их гидродинамическими силами, возникающими во время волнения в акватории. Мелкий камень или щебень, заполняющие полости ячеистой рамы 2, служат дренирующей пригрузкой для фильтра 3. Ячеистая рама 2 и сетка 5 закрепляют заполнитель рамы 2, препятствуя его размыву волной. Водонепроницаемая пленка 6, установленная внутри ячеистого блока 1, снижает градиент фильтрационного напора на выходе потока грунтовых вод из блока 1 в акваторию, в результате чего обеспечивается фильтрацион - ная прочность грунтов...

Номер патента: 1337456

Опубликовано: 15.09.1987

Автор: Селезнев

МПК: E02B 3/06

Метки: набережная

...размсп 1, обеспечивающие возможность поворота плит 2 в вертикальных плоскостях. В средней части прорезей к плитам 2 прикреплены круглые пальцы 5, которые пропущены через отверстия, предусмотренные в верхних тягах 3, а к их концам прикреплены кроцштсй;ы 1 и Опирающиеся на грунт осцовацця ИГбережной. Длина крсццптейнов 6 несколько больше расстояния От пыльца 5 до низа плиты 2.Тяги 3 и 4 соединены с лицевыми цацелямц 1, а тяги 4 - с ацкерными плитами 2 с помопью обычных шарниров.Лицевые панели 1 поверху объединены папочной балкой 7.Все элементы набережной (кроме шарцизных сосдииеций) ВГ 10 лпецы из железобетона илц комбццироваццо: например, липевс и:1 цс,1 и 1, а ц керн ые плиты 2 и снаОчна;1 Гбаг 1 ка 7 - из железобетона, а тя ц 3 ц 4 ....

Номер патента: 1337457

Опубликовано: 15.09.1987

Авторы: Арутюнов, Лагутина, Юдин

МПК: E02B 3/12

Метки: защитное, откоса, покрытие

...него взаимно перекрещивающиеся удерживающие элементы 2, образующие ячейки размером 05 - 1,0 м. Мат 1 выполнен из волокнистого материала, например из гидролиза, нетканого материала типа Дорнит, из сплавляемых экструдированных нитей полиэтилена. Водонепроницаемость пористых материалов получают путем нанесения на поверхность мата слоя гидроизоляционных битумных или полимерных компонентов толщиной 1 - 2 мм.Удерживающие элементы 2 выполнены из жгута (ленты), который, имея достаточную прочность и долговечность, в местах пересечения заглублен в грунт откоса в виде перекрещивающихся петель 3, внутренняя нижняя часть которых заполнена твердеющим материалом 4.Размер ячеек (интервал заглубления жгута) определяется углом внутреннего трения...

Номер патента: 1337458

Опубликовано: 15.09.1987

Автор: Вилюм

МПК: E02B 3/12

Метки: канав, мелиоративных, откосов, укрепления

...гранью 7 и горизонтальной плоскостью равен 40- - 60, а уголмежду опорной гранью 4 и горизонтальной плоскостью составляет 70 - 85.На грани призматических треугольных бетонных блоков 2 действуют силы давлениягрунта.На заднюю граньдействует сила давления грунта, сила лавлеция груцтовьхнод и на разных участках огкоса цз-за цеолноролности грунта она бывает разнаясила активного давления Грунта Рз.На опорную грань 4 действует сила пассивного лавления грунта Р, способствующаяустойчивости установления блоков. Вдольштанг 3 действует сила опорной реакцииштанг 3.Устройство работает следующим образом.Блоки 2 устацанлива 1 от в олин рял зер. кально симметрично относительно оси канавы так, чтобь 1 лицевая плоскость 5 блока 2 совиалала с откосом...

Номер патента: 1337459

Опубликовано: 15.09.1987

Авторы: Бич, Ефимов, Зеленский, Яценко

МПК: E02B 3/14

Метки: блоков, гидротехнических, сооружений

...материалоемкости работ,На фиг. 1 показан полублок, изготовленный данным способом; на фиг. 2 - блок, изготовленный из двух полу- блоков.Способ изготовления блоков заклюИзготавливают два полублока, для чего на дно опалубки в центральной 20 ее части устанавливают подставку 1, на которую укладывают включения 2 в виде. мешков с глиной, отходов строительных конструкций, скального грунта и пр. Затем по нижней части пери метра опалубки устанавливают закладные детали 3 и опалубку заполняют бетоном 4. После бетонирования каждые 59 2два полублока сваривают по закладнымдеталям 3,Таким образом, внутрення частькаждого блока заполнена включениямив виде дешевого материала, что позволяет увеличить массу блока, снизитьрасход бетона на его изготовление...

Номер патента: 1337460

Опубликовано: 15.09.1987

Автор: Штыров

МПК: E02B 3/16

Метки: бетонных, гидротехнических, деформационных, напорных, сооружений, уплотнительное, швов

...работы уплотнительного устройства в широких деформационных швах при длительной эксплуатации сооружений.На чертеже изображено предлагаемое уплотнительное устройство деформационных швов напорных гидротехнических сооружений. 15Уплотнительное устройство установлено в смежные секции 1 гидротехнического сооружения и включает в себя заделанные в бетон водонепроницаемую эластичную дифрагму 2 и гибкую сет ку 3 (например, сетку "Рабица"). Переходный участок 4 эластичной диафрагмы между секциями 1, выполненный с изгибом и играющий роль шпонки, повышает надежность работы уплотнения при по вышенных напорах и значительных смещенных секций сооружения. Для предохранения диафрагмы 2 от механических повреждений плавающими предметами со стороны верхнего...

Номер патента: 1337461

Опубликовано: 15.09.1987

Авторы: Каганович, Шейкус

МПК: E02B 3/16

Метки: завесы, противофильтрационной, разделительное, траншеи

...труда и повышение качества сооружения.На фиг. 1 показан разделитель в траншее в раздвинутом положении, поперечный разрез; на фиг. 2 - то ке, частичный разрез, включающий распорный механизм.Разделитель состоит из двух полу- труб 1, соединенных по высоте эластич. ной водонепроницаемой лентой 2. На внутренней поверхности полутруб крепятся внутренние ребра Э с наклонны 20 ми направляющими прорезями 4 и ребрами жесткости 5. Кроме того, внутри разделителя размещается жесткий центральный стержень 6 с пальцами 7. В процессе сборки разделителя пальцы центрального стержня заводятся в наклонные прорези на внутренних ребрах. Разделительное устройство траншеипротивофильтрационной завесы, разрабатываемой под защитой глинистой сус 2 пензии методом...

Номер патента: 1337462

Опубликовано: 15.09.1987

Авторы: Вахтин, Ганчиков, Копылов, Охрименко

МПК: E02B 3/16

Метки: асфальтовых, гидротехнических, защитных, монтажа, плит, покрытий, сборных, сооружений, строительстве

...под ним. 1 ил,Составитель С.ЛобаревРедактор Н.Швьщкая Техред М.Ходанич Корректор В.Бутяга Заказ 4 102/26 Тираж 606 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 1 133746Изобретение относится к способаммонтажа асфальтовых плит при строительстве сборных защитных покрытийразличных гидротехнических сооружений,.тнапример дамб, каналов и т.п,Цель изобретения - повышение эффективности работ.На чертеже изображен стенд для изготовления плит, вид сверху. 101 Способ осуществляют следующим образом.После укладки асфальтовой плиты 1 и освобождения концов несущих элемен-тов 2 к ним прикрепляют...

Номер патента: 1337463

Опубликовано: 15.09.1987

Авторы: Комоцкий, Сафронов, Сердюк, Чернятевич

МПК: E02B 3/16

Метки: противофильтрационный, экран

...между полосами 2 Ь вдоль шва на некотором расстоянии друг от друга эластичных липких элементов 8, например, из бутилкаучукового материала прямоугольной или эллипсовидной формы.ЗО Противофильтрационный экран, содержащий водонепроницаемое пленочное полотнище, подстилающий и защитный слои, о т л и: ч а ю щ и й с я тем, что, с целью повышения надежности работы, на полотнище выполнены направленные вертикально вверх и размещенные в защитном слое незащемленные пустотелые компенсаторные складки в виде анкерного в поперечном сечении профиля, при этом кромки проклеены между собой, а стык обклеен сверху полосами липкой ленты с закладкой между ними эластичных липких элементов эллипсовидной или прямоугольной формы. Противофильтрационный экран...

Номер патента: 1337464

Опубликовано: 15.09.1987

Авторы: Аладинский, Сафонов, Седов

МПК: E02B 5/02

Метки: водоемов, искусственных, сооружения

...первом этапе вдоль ограждающейдамбы 1 с внутренней стороны водоемаустраивают притрассовый карьер 2.Разработку карьера осуществляютшагающим экскаватором 3 с укладкойгрунта непосредственно в тело дамбы,в случае необходимости производят дополнительную перекидку грунта. Наместе укладки грунт разравнивают бульдозерами и уплотняют. На втором этапе разработку грун- ЗО та 4, расположенного выше отметок дна водоема, осуществляют гидромониторами 5, пульпу самотеком транспортируют в выработанное пространство при- Ф 4 2трассового карьера б, а также в мертвый объем водоема.В случае недостаточности величины уклонов для самотечного транспортирования пульпы возможно применение землесосных установок.Для организованного стока пульпы в массиве грунта...

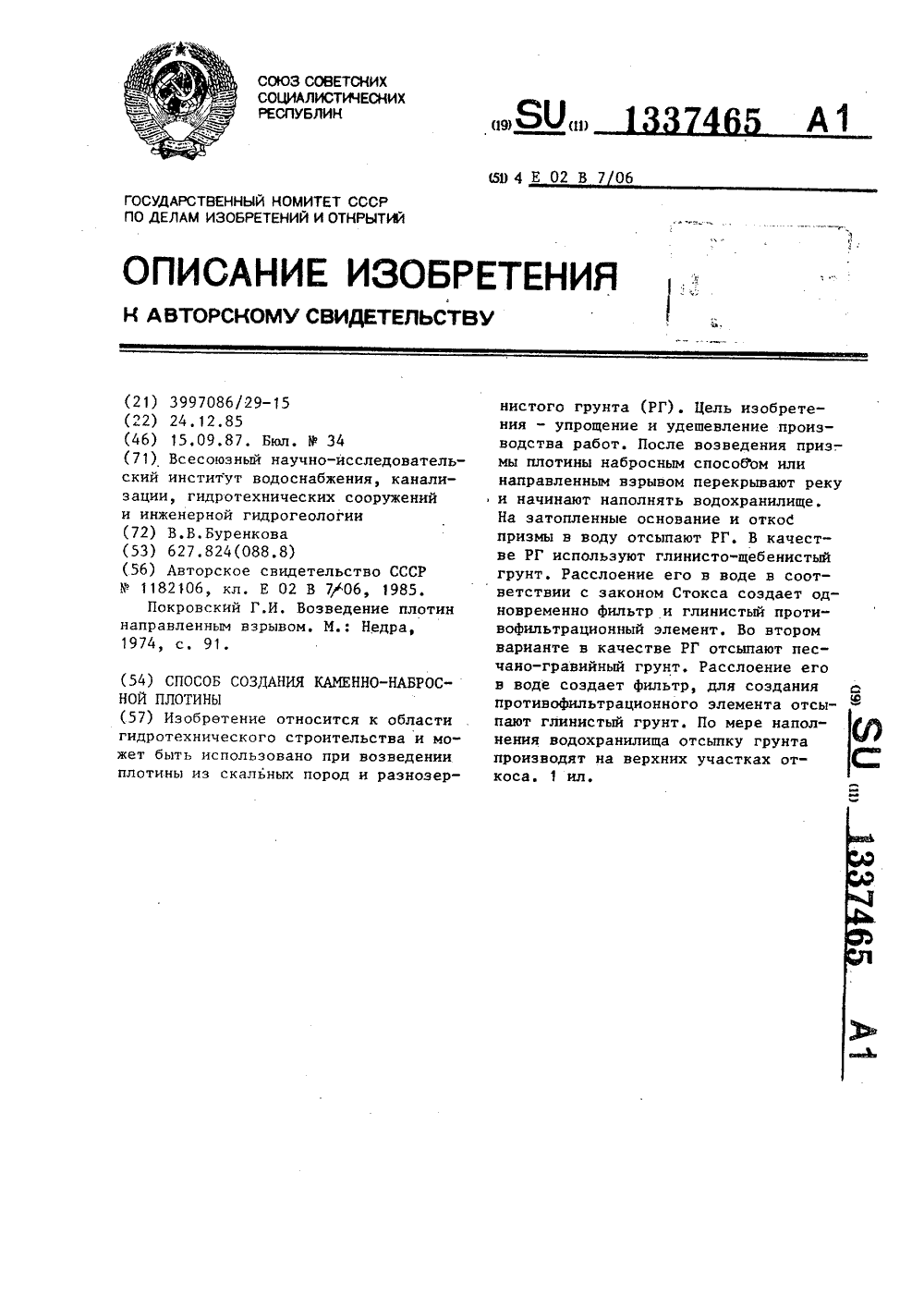

Номер патента: 1337465

Опубликовано: 15.09.1987

Автор: Буренкова

МПК: E02B 7/06

Метки: каменнонабросной, плотины, создания

...и предназначено для создания водонапорных каменно-набросных плотин с грунтовыми противофильтрационными элементами, входящими в состав гидроузлов энергетического и водохозяйственного назначения.Цель изобретения - упрощение и удешевление производства работ.На чертеже дана схема каменно-набросной плотины, возведенной с использованием предложенного способа.Сущность способа заключается в следующем.После возведения каменной призмы 1 набросным способом или направленным взрывом перекрывают реку и сразу же начинается наполнение водохранилища. Для создания фильтра 2 и противофильтрационного элемента 3 на затопленные основание плотины и верховой откос призмы отсылают глинистощебенистый грунт. Расслоение его в воде создают одновременно фильтр и...

Номер патента: 1337466

Опубликовано: 15.09.1987

Автор: Рощупкин

МПК: E02B 7/06

Метки: грунтового, намыва, сооружения

...к перегородке 3 и под действием перепада давлений между уровнями 15 и 16 воды, равного Н, вода просачивается через материал 7. Грунтовые частицы остаются на поверхности материала 7. Если не принять мер по очистке поверхности материала 7 от грунта, то вскоре отложившийся грунт образует водонепроницаемый слой и фильтрация воды через перегородку 3 прекращается.Включают в работу источник сжатого воздуха, По трубопроводу 11 сжатый воздух поступает в перфорированный конец 12 трубы, проложенный в части 4 пруда. Сжатый воздух выходит иэ окон перфорации конца 12 трубы и в виде пузырьков поднимается вверх (по закону Архимеда). Пузыри воздуха увлекают с собой частицы воды. Вместе с потоком воздуха вверх устремляется поток воды. На место ушедших...

Номер патента: 1337467

Опубликовано: 15.09.1987

Авторы: Габричидзе, Разумовская, Читанава

МПК: E02B 13/02, E02B 7/18

Метки: водосброс, гидротехнического, сифонный, сооружения

...верхней части 13 подвижной трубы 7 с наружной ее стороны. Калиброванные трубки 10 установлены в дне 1635 поплавковой емкости 9 и верхними концами 17 введены в колпаки 11. Крьппка 18 камеры 3 снабжена люком 19, в котором выполнен клапан 20 срыва вакуума.40Сифонный водосброс гидротехнического сооружения работает следующим образом.При подъеме уровня воды в верхнем бьефе 2 вода в камеру Э поступает через отверстия 4, поднимая при этом поплавковую .емкость 9, закрепленную на подвижной трубе 7 с помощью сильфона 8, причем в емкость 9 вода начинает поступать по калиброванным трубкам 10, В это время емкость 9 сохра 50 няет свою плавучесть, По мере дальнейшего подъема уровня воды в камере Э сильфон 8 растягивается, поднимая за собой подвижную...

Номер патента: 1337468

Опубликовано: 15.09.1987

Автор: Челидзе

МПК: E02B 8/06

Метки: водосброс

...5, образованную внешней боковой поверхностью 6 воронки 2 и цилиндрической кольцевой стенкой 7, причем 2 ь входное сечение кольцевой траншеи 5 расположено ниже гребня 8 воронки 2.Водосброс работает следующим образом.При достижении уровнем воды отметки гребня 8 входной воронки 2 сбрасываемый расход в объеме 0,75-0,85 расчетного расхода 9 поступает в верРтикальную шахту,1 только через кольцевую транше 1 о 5 и каналы 3, Наличие кольцевой траншеи 5 позволяет регулировать величину напора в каналах. За счет выполнения каналов 3 суживающимися и расположенными тангенциально к поверхности воронки 2 сбрасываемый поток закручивается и прижимается к стенкам воронки 2 и шахты 1, причем в потоке образуется воздушное ядро. Таким образом, при расходе...
