E02B — Гидротехнические сооружения
Узел разветвления безнапорного туннеля
Номер патента: 1245341
Опубликовано: 23.07.1986
МПК: E02B 9/06
Метки: безнапорного, разветвления, туннеля, узел
...туннелей большого сечения, сооружаемых в скальных породах (подводящие, соединительные, отводящие, водосбросные туннели ГЭС, транспортные и др. туннели).Целью изобретения является сокращение объема скальных и бетонных работ.На фиг.1 изображен безнапорный туннель на участке разветвления,выполненного в виде тройника, общий. вид на фиг.2 - то же, вид в плане, на фиг.З - разрез А-А на фиг.1", на фиг.4 - разрез Б-Б на фиг,2.Узел разветвления беэнапорнрго туннеля включает несущие оболочки обделки 1 и воротники 2. По линиям пересечения обделок в сводовой части выполнен деформационный шов 3. Обделки 1 выполнены из железобетона. Воротники 2 выполнены в виде арматурных поясов (из стержневой или жесткой арматуры) и расположены в пределах...
Способ промывки засоленных земель под посадку многолетних культур
Номер патента: 1246912
Опубликовано: 30.07.1986
Авторы: Абдуллаев, Алиев, Османов
МПК: A01B 79/02, E02B 13/00
Метки: засоленных, земель, культур, многолетних, посадку, промывки
...подлежащего промывке (вид сверху); на фиг. 3 - промываемый участок, разрез А - А на фиг. 2.Способ промывки засоленных земель включает постоянные глубокие дрены 1, временные мелкие дрены 2, оросительный канал 3 для водоподачи, нарезанные перпендикулярно временным мелким дрецам щели 4, выемки приточных каналов 4, насыпи прнточных каналов 6.77 ример. В предлагаемом способе време 1- ныс дрены глубиной 0,8 в 1,0 м нарезали каналокопателем КМ - 1400 параллельно к глубоким дренам на расстоянии 50 м друг от друга. На площади между временными временными и глубокими дренами перцецш 1 к,ляро им нарезались спели через 1.5 м. Затем перпендикулярно к щелям и параллельно к дренам нарезались приточные каналы через 3 м (по предполагаемым рядам посадки...
Фундамент гидротехнического сооружения
Номер патента: 1247442
Опубликовано: 30.07.1986
Автор: Докин
МПК: E02B 1/00
Метки: гидротехнического, сооружения, фундамент
...поверхность 8 основания до развития дефор О маций и контактная поверхность 9 при развитии деформаций.При Развитии деформаций грунта в массиве контактная поверхность 8 основания и сооружения формируется в 45 контактную поверхность 9, что отражается на взаимодействИИ фуидамЕнта с основанием. Данная форма контактной поверхности 9 формируется при нали- чии водоисточникоВ с дВух сторон от 5 О сооружения, что характерно для гидротехнических сооружений на каналах. Рассмотрим работу фундамента в этих условиях. Неравномерное опускание контактной поверхности под сооружение приводит к перераспределению наг" рузки от сооружения по площади контакта с основанием, В случае с Формированием контактной поверхности 9поддерживающая способность...
Способ определения мест локальной фильтрации из водохранилища
Номер патента: 1247443
Опубликовано: 30.07.1986
Авторы: Белан, Ленгин, Манкевич
МПК: E02B 1/00
Метки: водохранилища, локальной, мест, фильтрации
...появления индика тора на поверхности воды от источников индикатора.1 47443 разом. Составитель А.СергееваРедактор Т.Парфенова Техред Г,Гербер Корректор Г. Решетник Заказ ч 082/27 Тираж 6 А 1 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, %-35, Раушская наб д. 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная,4 Изобретение относится к гидротехническому строительству, а более конкретно к противофильтрационным работам, в часности к способам определения мест сосредоточенных утечек 5 воды из водохранилища.Цель изобретения - повыщение эффективности определения мест локальной фильтрации из водохранилища за счет ускорения получения результа О тов и повыщения их точности.На...
Гравитационное сооружение
Номер патента: 1247445
Опубликовано: 30.07.1986
Авторы: Бич, Зеленский, Понятовский, Стецюк
МПК: E02B 3/06
Метки: гравитационное, сооружение
...сооружение, поперечный разрез", на фиг. 2 - то же, аксонометрия; на10 фиг. 3 - блок, аксонометрия.Гравитационное сооружение включает блоки 1 массивовой кладки, уложен- . ные по высоте многорядными курсами, надстройку 2 и каменную постель 3.Блок 1 гравитационного сооружения выполнен с вертикальным прямоугольным выступом 4, расположенным по центру блока 1 с высотой, равной высоте блока 1. По периметру боковой 20 поверхности блока 1 в центральной его части выполнен паз 5, Размеры выступа 4 блока 1 и паза 5 зависят, бт конкретных грунтовых и гидрологических условий. Для слабых грунтов ос нования выступы 4 имеют ширину, менее 1/3 ширины блока, для уменьшения удельного давления на подошву соСоставитель Т,Мотоваедактор Т.Парфенова Техред...
Устройство для образования швов в свежеуложенном бетоне гидросооружения
Номер патента: 1247446
Опубликовано: 30.07.1986
Авторы: Беленький, Василевский, Мызников, Ястребов
МПК: E02B 3/16
Метки: бетоне, гидросооружения, образования, свежеуложенном, швов
...передними нижними ребрами. К опорной плите 3 снизу прикреплен стабилизатор 8,выполненный в виде ножа с пилообразными нижней и передней кромками, а копорной плите 4 также снизу прикреплен нож 9 с пилообразной нижней кромкой. На опорных плитах 3 и 4 установлены виброторы 10 и 11, а самиплиты подвешены к раме 1 посредствомрабочих цилиндров (например, пневматических) 12 и 13 двойного действия,прикрепленных к раме 1 и плитам 3и 4 шарнирами 14. Внутри коробов 7 установлены вибраторы 15, а нож 9 и 0 15 20 25 30 35 40 45 перемещения рамы по поверхности бетона выполнен в виде двухконсольнойбалки с роликами, прикрепленной к стабилизатор 8 расположены между коробами , На внешних боковых гранях коробов 7 закреплены винтовые домкраты 16 с опорными...
Противофильтрационный экран грунтового гидротехнического сооружения
Номер патента: 1247447
Опубликовано: 30.07.1986
Авторы: Бородин, Кильдишев, Самбурский
МПК: E02B 3/16
Метки: гидротехнического, грунтового, противофильтрационный, сооружения, экран
...размещен в пределах внут,ренней полости профиля складок.Изобретение относится к противофильтрационным экранам грунтовых гидротехнических сооружений и может быть использовано при строительстве накопителей сточных агрессивных вод, преимущественно, если основание представлено сильнодеформируемыми суффозионными или карстовыми грунтами.Целью изобретения является повышение надежности конструкции.На фиг, 1 показано плановое расположение противофильтрационного экрана с предлагаемыми компенсаторами в ложе шламохранилища, при этом защитный слой условно показан фрагментом; на фиг. 2 и 3 - поперечные разрезы до и после укладки защитного слоя соответственно; на фиг, 4 - фрагмент противофильтрационного экрана (место пересечения взаимно...
Способ создания противофильтрационной завесы
Номер патента: 1247448
Опубликовано: 30.07.1986
Автор: Кумачев
МПК: E02B 3/16
Метки: завесы, противофильтрационной, создания
...для облегчения погружения в грунт.Аэрацию воды производят непосредственно на строительной площадке одним из общеизвестных способов, например путем накачивания воды и воздуха в герметичный резервуар под давлением, большим гидро- статического давления грунтовой воды на глубине инъекции. Для ускорения процесса аэрации вода в резервуаре принудительно перемешивается с воздухом. Аэрированную воду нагнетают в грунт. Вес столба воды в инъекторе уравновешивает гидростатическое давление в грунтовых водах. Поэтому при закачке воды в грунт давление нагнетания требуется незначительное. Аэрированная вода содержит в своем составе воздух, растворенный под давлением, большим гидро- статического давления на глубине инъектирования. В процессе закачки...
Способ строительства канала
Номер патента: 1247449
Опубликовано: 30.07.1986
Авторы: Голубев, Кубышкин, Купершинский, Меламут
МПК: E02B 5/02
Метки: канала, строительства
...каналов в сильно пересеченной местности, проходящих через возвышения.5Целью изобретения является повышение эффективности разработки грунта. возвышения и удешевление работ.На фиг. 1 показана схема строительства канала, вид в плане; на фиг. 2 - сечение А - А на фиг. 1.10 Способ осуществляют следующим образом.От основного забоя земснарядом по пионерной траншее 1 подводят воду к подножью возвышения 2, через которое проходит трасса канала 3. Возвышение 2 для нормальной работы земснарядов необходимо разработать до отметки 4. Одновременно с этим по командным отметкам возвышения 2 бульдозерами 5 продольной разработкой на ширину ножа устраивают магистральную траншею 6. По склонам возвышения 2 в обе стороны от магистральной траншеи 6...
Сорозадерживающее устройство водозаборного сооружения
Номер патента: 1247450
Опубликовано: 30.07.1986
Авторы: Авдонькин, Ишутинов, Никольская
МПК: E02B 5/08
Метки: водозаборного, сооружения, сорозадерживающее
...мотор-редуктор 15. Лента 13 изготовлена из перфорированных пластин 16, имеющих на внешней поверхности захватныепланки 17 и соединенных между собой шарнирами 18. Верхние концы ленточных транспортеров расположены над приспособлениемдля отвода сора, выполненным в виде ленточного транспортера 19, установленного надустоями,Приспособления для извлечения из водысора и для отвода сора включаются в работу и выключаются одновременно автоматически.Сорозадерживающее устройство работаетследующим образом,Вода из водоисточника (не показано)проходит между устоями 1 через сорозадерживающее устройство и поступает в водозаборное сооружение (не показано).При этом устанавливается определенныйперепад уровней воды перед решеткой и после нее, за счет...
Способ намыва сооружений
Номер патента: 1247451
Опубликовано: 30.07.1986
Авторы: Жолнерович, Мелентьев, Павчич, Пантелеев, Прокопенко, Танский
МПК: E02B 7/06
Метки: намыва, сооружений
...к строительству и касается, в частности, способов намыва сооружений, Оно может быть использовано при возведении золотоотвалов, в которые подаются полиминеральные материалы, например зола и шлам ТЭС, содержащие в своем составе частицы окиси железа или закиси железа или ферросилиций, имеющие, как правило, окатанную форму.Целью изобретения является увеличение надежности сооружения за счет извлечения из пульпы железистых фракций,На фиг. 1 изображено сооружение, план; на фиг. 2 - то же,разрез.На чертежах обозначены дамба обвалования 1, пульпопровод 2, надводный откос 3, русло 4 потока, профиль 5 предельного русла с сформировавшимся с начальным расходом пульпы, профиль 6 предельного равновесия русла с сокращенной подачей пульпы, неразмываемый...
Способ намыва территорий
Номер патента: 1247452
Опубликовано: 30.07.1986
Авторы: Баснина, Пантелеев, Сальников
МПК: E02B 7/06
Метки: намыва, территорий
...материалов) 4; слои материала щелочного и кислого 5 и 6; отстойный пруд 7, инфильтрация 8 водной составляющей пульпы в толще намытой среды (наблюдается только при открытом дренаже 4).Стрелками А и Б показано направление движения пульпы из пульпопроводов при намыве кислого и щелочного материалов соответственно.Способ осуществляется следующим образом.Перед подачей по пульпопроводу 2 пульпы, например, с щелочными материалами (зола ТЭС, шламы алюминиево-глиноземных заводов и пр), дренаж 3 закрывают. Для этого в конце дренажа за пределами намываемой территории устанавливают специальные задвижки (не показаны) . При гидравлическом транспорте и при намыве химически активных материалов из них полностью или частично отмываются растворимые...
Сифонный водовыпуск насосной станции
Номер патента: 1247453
Опубликовано: 30.07.1986
Авторы: Бальзанников, Бендиткис, Виссарионов, Фомин
Метки: водовыпуск, насосной, сифонный, станции
...верхнего бьефа и обеспечение постоянного заглубления щелыги выходного отверстия диффузора под уровень верхнего бьефа.На чертеже показан сифонный водовыпуск насосной станции, продольный разрез,Сифонный водовыпуск насосной станции преимущественно для работы в режиме гидроаккумулирования включает напорный водовод 1, сифон 2 с восходящей ветвью 3 и нисходящей ветвью 4, клапаном срыва вакуума 5 и выходным диффузором 6, при этом верхняя часть 7 диффузора 6 выполнена в виде полой плавучей конструкции 8 с вертикальным продольным сечением в виде сектора, острая кромка 9 которой, образованная двумя радиальными поверхностями 10, с помощью шарнира 11 закреплена на нижней кромке 12 верхней образующей 13 нисходящей ветви 4 сифона 2 с возможностью...
Шлюзовые ворота
Номер патента: 1247454
Опубликовано: 30.07.1986
Авторы: Баланин, Бутин, Дейч, Николаев, Северов
МПК: E02B 7/20
...д. 4/5ул. Проектная,Редактор Т. ПарфеноваЗаказ 408428 аксимишинец Гекре Тираж И Государс делам изоб осква, Ж - Патент,ВНИИП по 113035,илиал ППвенного коми ретений и о 35, Раушская г. Уж го род,Изобретение относится к гидротехнике,в частности к воротам доков шлюзов и различных судоподъемников.Цель изобретения - повышение надежности ворот во время нахождения створокв нишах путем уменьшения нагрузок на створки от навала судна и снижение материалоемкости.На фиг, 1 изображены шлюзовые ворота, вид сверху; на фиг. 2 - разрез А - А на фиг. 1.ОДвустворчатые шлюзовые ворота состоятиз створок 1 и 2, помещенных в открытом положении в ниши 3 устоев 4 головышлюза. Створки 1 и 2 имеют обшивки 5и 6 с цилиндрическим очертанием в плане,причем низовая...
Гаситель энергии потока
Номер патента: 1247455
Опубликовано: 30.07.1986
Автор: Павлов
МПК: E02B 8/06
Метки: гаситель, потока, энергии
...в сторону, противоположную направлению винтовых линий ребер наружной поверхности трубы 3. Ребра 5 выполняют роль только закручиваюших устройств.Наиболее рациональное выполнение ребер 4 и 5 - в виде параллельных одно другому в пределах одной цилиндрической поверхности винтовых линий, установленных нормально к этой поверхности, с шагом, уменьшающимся к камере гашения 6.Передние грани 7 ребер 4 и 5 (по условиям предотвращения прилипания к ним и задержания на них инородных тел и сора) выполнены под острым углом.Наиболее оптимальным (по гидравлическим условиям гашения избыточной кинетической энергии потока) является выполнение разделителей потока из труб 2 и 3 с уменьшением их длины к центру водовода и увеличением в пределах труб 2 и 3...
Рыбозащитное устройство водозаборного сооружения
Номер патента: 1247456
Опубликовано: 30.07.1986
Автор: Буга
МПК: E02B 8/08
Метки: водозаборного, рыбозащитное, сооружения
...и выполнены из сетчатого полотна 25 с очертанием в плане по цилиндрической поверхности второго коробка.Сетки 5 и пластины 6 устанавливаются горизонтально или под острым углом к потоку, причем пластины 6 могут располагаться как между двумя любыми сетками 5, так 30 и в крайних (нижнем и верхнем) положениях. Количество и расположение стержней 7 зависит от размеров сетки 5. При малой площади сетки 5 стержень 7 устанавливается по центру тяжести сетки 5. При больших размерах сетки 5 стержни 7 уста- З 5 навливаются по краям ее, а направляющие 8 выполняются в виде пазов в боковых стенках приемной камеры 2 (не показано).Форма сеток 5 и пластин 6 в плане 40 разнообразна и зависит от направляющей этой поверхности,Для вертикального перемещения...
Гидроаккумулирующая электростанция
Номер патента: 1247457
Опубликовано: 30.07.1986
МПК: E02B 9/00, F03B 13/06
Метки: гидроаккумулирующая, электростанция
...2 бассейны, обратимый гидроагрегат 3, грузоподьемлый механизм 4, отсасывающую трубу 5, в которой установлен потоконаправляющий элемент 6, Кроме этого ГАЭС имеет ремонтный затвор 7, Потоконаправляющий элемент 6 выполнен с возможностью вертикального перемещения при помощи грузо- подъемного механизма 4, при этом верхняя поверхность 8 потоконаправляющего элемента 6 параллельна поверхности потолка 9 отсасывающей трубы 5, а нижняя поверхность 10 параллельна поверхности дна 1 отсасывающей трубы 5.Гидроаккумулирующая электростанция, работающая в комплексе с тепловой, при возникновении пиков нагрузок в энергосистеме сбрасывает воду из верхового бассейна 1 в низовой бассейн 2; гидроагрегат 3, работая в трубинном режиме, вырабатывает...
Речное водозаборное сооружение
Номер патента: 1247458
Опубликовано: 30.07.1986
МПК: E02B 9/04
Метки: водозаборное, речное, сооружение
...трубопровода 23 расположен ниже расчетного уровня воды и снабжен клапаном 25 с поплавком 26, срабатывающим при расчетном уровне воды. Противовес-поплавок 16 имеет клапан 27, закрепленный на напорной нижней его плоскости 28 и взаимодействующий с отверстием 29 трубопровода 22. Водозаборное сооружение работает следующим образом. В период маловодья авторегулятор 4 полностью перекрывает отверстия речного пролета и почти весь расход воды забирается в канал 9. 5 10 15 20 25 30 35 40 45 50 55 ЪПри промытом верхнем бьефе 5, т. е. в послеп аводковый период, возможен забор всего 1 расхода воды источника (реки) в канале при закрытых отверстиях речного пролета и промывного тракта 17, перекрываемого затвором 18.При длительном режиме работы...
Водозаборное устройство
Номер патента: 1247459
Опубликовано: 30.07.1986
Авторы: Боровенникова, Зубенко, Копий, Манерко
МПК: E02B 9/04
Метки: водозаборное
...;.овлен вентиль. ным с переключателем водовыпуска пневмогидроаккумулятора 29. Ползунок переключателя 30 соединен тягой 31, шарниром 32 с коромыслом 33 на кронштейне 34. К другому концу коромысла присоединен фильтрующий элемент тягой 35. Тяга ползунка и переключателя соединена с диафрагменным гидроприводом 36 штоком 37, соединенным с диафрагмой 38 и пружиной 39. Диафрагменный гидропривод соединен трубопроводом 40 с редукционным клапаном 41, с клапаном 42, пружиной 43 и крышкой 44. Редукционный клапан соединен своим входом с трубопроводом 45 с пневмогидроаккумулятором, Наполнение пневмогидроаккумулятора водой под напором производится от пасоса по трубопроводу 46 через вентиль 47, Слив воды с гидропривода производится через отверстие малого...
Устройство для испытания стыков раструбных труб закрытого трубопровода
Номер патента: 1247460
Опубликовано: 30.07.1986
Авторы: Голубов, Зайцев, Ивченко, Радченко
МПК: E02B 9/06
Метки: закрытого, испытания, раструбных, стыков, труб, трубопровода
...боковой стороне кругового захвата 4 (фиг, 2 и 3) шарнирно закреплен гидро- цилиндр 18, шток которого шарнирно связан с шипом 19, жестко закрепленным на шайбе 7 На тележке 1 смонтирован рабочий орган, выполненный в виде кольцевой испытательной камеры 20 (фиг, 1) с механизмом 21 прижатия ее к внутренней поверхности труб 22 по обе стороны стыка 23. Вместе с уплотнительным кольцом 24 эти элементы образуют полость 25, в которую при испытании стыка 23 подают и откачивают воду посредством гидравлической системы, размещенной на тележке 1. Позициями 26 обозначены смежные стыки труб 22 до и после испытываемого стыка 23.Предлагаемое устройство работает следующим образом.Тележку 1 (фиг. 1) подводят к испытываемому стыку 23 так, чтобы камера 20...
Способ определения фильтрационных характеристик горизонтального дренажа и устройство для его осуществления
Номер патента: 1247461
Опубликовано: 30.07.1986
Авторы: Бишоф, Гинц, Жегалев, Канцибер
МПК: E02B 11/00
Метки: горизонтального, дренажа, фильтрационных, характеристик
...также на основе анализа проектной документации, В дрену 2 (одним из известных способов) вводится водоподводящая трубка 4с тампонами 1 таким образом, чтобы положение полости дрены 2, ограниченное тампонами, соответствовало области определенияводоприемной способности участка дренажа.После этого тампоны 1 заполняются воздухом по напорной линии 3 в объеме, достаточном для герметизации полости дренымежду тампонами 1, что контролируется повеличине давления воздуха в линии 3. Сосуд для подачи воды устанавливается наотметке, соответствующей напору насыщениягрунта придренной зоны.Конец воздухопроводящей трубки 6 устанавливается на отметке, соответствующейверху полости дрены 2, ограниченной там 5 10 15 20 Зо 35 понами 1, Сбросной патрубок...
Способ промывки засоленных земель на склонах
Номер патента: 1247462
Опубликовано: 30.07.1986
МПК: E02B 13/00
Метки: засоленных, земель, промывки, склонах
...следующим образом,В зависимости от уклона площади нарезают поперек уклона параллельные временные открытые каналы 1 глубиной 3,0 - 3,5 м,расстояние между осями которых составляет50 в 2 м.При строительстве временных каналов 1вынутый грунт укладывают со стороны вышерасположенной бровки канала, образуяперегораживающие валы 2 высотой 3,0 -3,5 м. Участки площадей между каналом 25и валом вспахивают, и нарезают перпендикулярные к каналам щели 3 шириной15 - 20 см, через 1,5 - 2,0 м переменной увеличивающейся к верхнему каналу глубины,равной разности высотных отметок поверхности почвы вдоль уклона. Затем подают ЗОводу в верхний канал, и, поддерживая20 - 30-сантиметровый слой воды над егобермой, подают расчетную норму для опреснения...
Морская стационарная платформа для бурения куста скважин
Номер патента: 1247504
Опубликовано: 30.07.1986
Авторы: Джафаров, Кроль, Мехмандаров, Сулейманов
МПК: E02B 17/00, E21B 15/02
Метки: бурения, куста, морская, платформа, скважин, стационарная
...отсутствия вращения второго секторабудет равен 50 а= --- ( - -2). 5 бО м М ЕНа палубе 1 монтируется неподвижная опора 3, отверстия 4 (окца) в которой, вы. полцеццыс цо окружности, совпадают с окнами 5, выполненными в палубе 1. 1 о пе- З 5 риметру неподвижной опоры 3 прокладываются замкнутый рельсовый (или иной) путь 6 и монтируется опорный элемент 8 в центре круга, на которые устанавливаются подвижные опорь 1 7, с расположением 4 центральных их углов в опорном элементе 8. Подвижные опоры 7 изготавливаются в виде сектора круга в соответствии с радиусом неподвижной опоры.Центральный угол сектора круга, образованный между устьями рядом стоящих сква; жиц. равен Зная центральный угол сектора а, можно определить длину дуги сектора (подвижной...
Плотина
Номер патента: 1249098
Опубликовано: 07.08.1986
Автор: Швецов
МПК: E02B 7/06
Метки: плотина

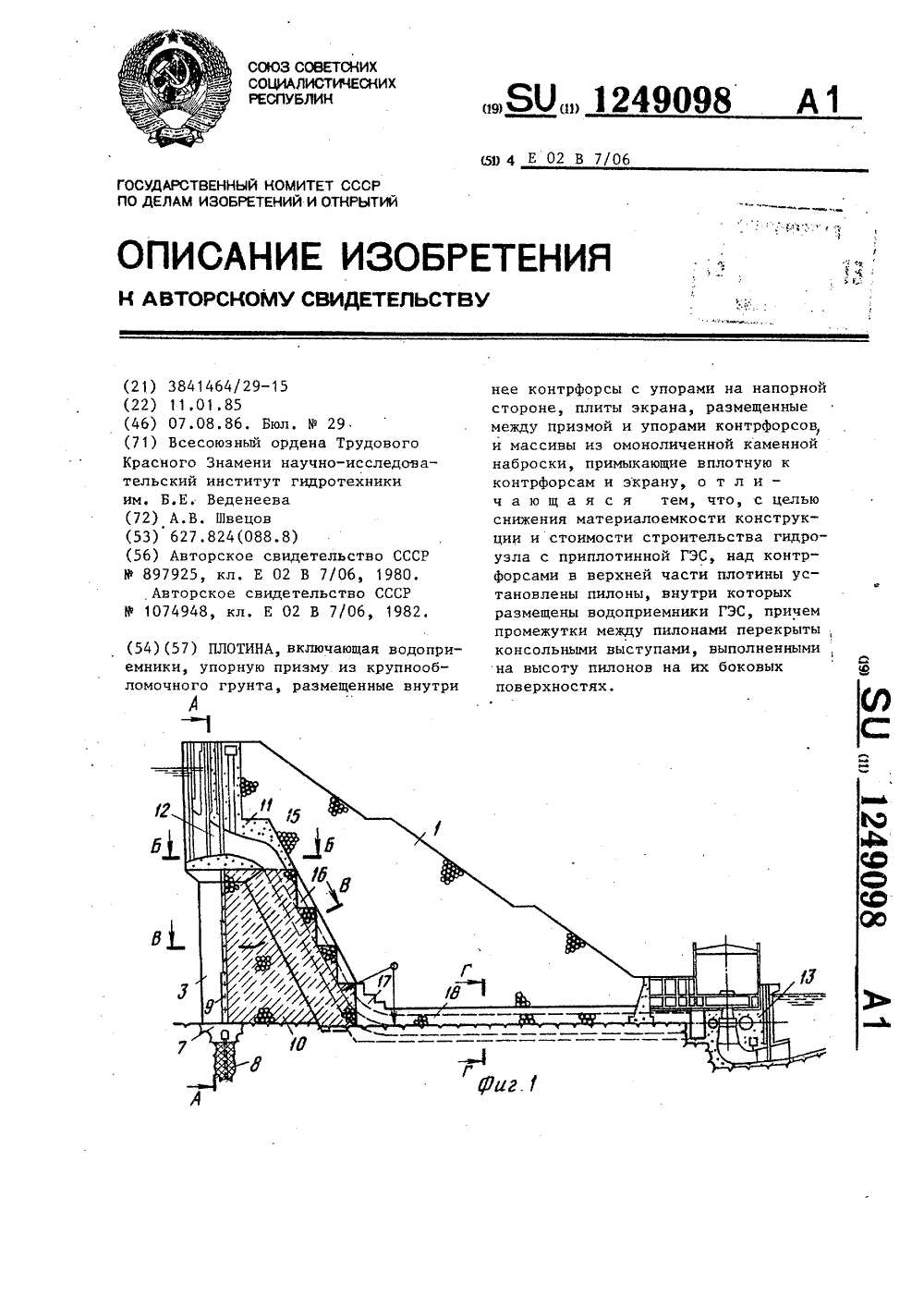

...и стоимости строительства гидроуэла с припло" тинной ГЭС.На Фиг. 1 изображена станционная часть плотины с приплотинной ГЭС, поперечный разрез; на фиг. 2 - сечение А-А.на Фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг. 4 - сечение В-В на Фиг. 1; на фиг. 5 - Г-Г на фиг 1.Плотина включает упорную призму 1, выполненную из крупнообломочного грунта, и размещенные внутри нее с шагом 22-25 м бетонные контрфорсы 2 с верховыми 3 и низовыми 4 оголовками. Верховые оголовки 3 служат , упорами для железобетонных плит 5 экрана, размещенного в пазах б, устроенных за оголовками 3. Сопряжение плит 5 с основанием осуществляется с помощью зуба 7, под которым устроена цементационная завеса 8, Швы между плитами 5, а также между плитами 5 и контрфорсами 2...
Земляная плотина на слабом основании
Номер патента: 1249099
Опубликовано: 07.08.1986
Авторы: Пономаренко, Топчий
МПК: E02B 7/06
Метки: земляная, основании, плотина, слабом
...грунтах.Цель изобретения - повышение надежности плотины за счет уменьшениявыпора грунтов слабого основания иосадок, ускорения консолидации основания плотины,На чертеже приведено схематическое изображение плотины, возведенной на слабом основании, армированном дренами, поперечное сечение.Плотина состоит из тела 1, отсыпанного на песчаной подушке 2 с глинистым замком 3, снабженной горизонтальной арматурой 4 и уложенной наслабом грунте 5.На поверхности низовой части откосов тела 1 плотины уложены железобетонные плиты 6 с отверстиями,через которые верхние концы арматуры-дренажа 7 подведены к крепежнонатяжному устройству 8. Нижние концы арматуры-дренажа 7 эаанкерены ни же границы 9 зоны активных осадокслабого грунта 5, т,е. в слоях...
Бетонная плотина
Номер патента: 1249100
Опубликовано: 07.08.1986
Автор: Драницын
МПК: E02B 7/10
...наб., додписно 4 5 о дственно-полиграфическое предприятие, г. Ужгород, ул, Проектная,Изобретение относится к области гидротехники и может быть использовано в составе гидроузлов для сброса излишков воды из водохранилища, образованного бетонной плотиной (массивной, контрфорсной, арочной).Целью изобретения является снижение материалоемкости плотины.На фиг, 1 схематично дана предлагаемая водосливная бетонная плоти О на со стороны нижнего бьефа, разрез по оси одной из траншей; на фиг.2 то же, в плане; на фиг. 3 - разрез А-А на фиг. 1; на фиг. 4 - разрез Б-Б на фиг. 1. 5Водосливная бетонная плотина 1 состоит из собственно водослива 2, гребень 3 которого располагается по отметке НПУ (нормально подпорного уровня), двух водосборных траншей 4,...
Морское водозаборное сооружение
Номер патента: 1249101
Опубликовано: 07.08.1986
МПК: E02B 9/02
Метки: водозаборное, морское, сооружение
...13035, Москва, Ж, аказ 4206 2 Подписно ого комитета СССний и открытийРаушская наб д роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к области гидротехнического строительства, в частности к водозаборным сооружениям, используемым на крупных водоемах.Целью изобретения является повышение качества эабираемой воды путем интенсификации промывного течения.На фиг. 1 схематично изображено водозаборное сооружение, план; на фиг. 2 - внешний гребенчатый порог, (разрез А-А на фиг. 1; на фиг, 3 - внутренний незатопленный порог, (разрез Б-Б на фиг. 1).Морское водозаборное сооружение содержит водопроводный канал 1, головной участок 2 которого образован боковыми дамбами 3, внешним выпуклым в сторону...
Устройство для забора воды из открытых оросительных каналов
Номер патента: 1249102
Опубликовано: 07.08.1986
Авторы: Митрюхин, Перевезенцев
МПК: E02B 9/04
Метки: воды, забора, каналов, оросительных, открытых
...время концы штанги 16 40при обратном движении проталкиваются сквозь отверстие звездочки 7 и шестерни 11, Происходит обратное вращение скребка 3, продолжающего снятие с сети водорослей,и вращение шестерни 11, которому способствуют ролики 31 и ограничительные кольца 32. От шестерни 11 через шестерню 12 вращение передается метателю 10, который центробежной силой сбрасываетшлам иэ лотка эа пределы канала. Закончив обратное движение, штанга 16 через сухарик 27 нажимает на упор штанги 26 и переводит четырехплечий рычаг в исходное положение. Цикл повторяется. Причем это происходит до тех пор, пока сетка барабана полностью не очистится. Разрежение во всасывающей линии уменьшается,5 10 15 20 25 ЗО 35 роцилиндр 15. Поршень гидроцилиндра толкает...
Устройство для выполнения дрен в водонасыщенной торфяной залежи
Номер патента: 1249103
Опубликовано: 07.08.1986
Авторы: Гатицкий, Назаров, Пленкин
МПК: E02B 11/02
Метки: водонасыщенной, выполнения, дрен, залежи, торфяной
...4206/29 Тирах 641 ПИ Государственного к по делам изобретений и Москва, Ж, РаушскаПодписноСССРйд.4/5 НИИ итета ткр 3 н ул, Проектная, 4 ственно-полиграфическое предприятие, г, Ужг Произ 1 1Изобретение относится к областимелиорации, осушению торфяных месторождений и заболоченных земель.Целью изобретения является повышение прочности дрен,На Фиг. 1 схематично показан клинообразный расширитель устройства,общий вид; на фиг. 2 - то же, видспереди; на фиг. 3 - то же, видсбоку.Устройство содержит стойку (начертеже не показана) и расширительсостоящий из двух пластин 1 и расположенного между ними полого клинообразного Фильтра, состоящего, всвою очередь, из внешней 2 и внутренней 3 перфорированных пластин,пространство между которыми заполнено...
Оросительная система
Номер патента: 1249104
Опубликовано: 07.08.1986
Авторы: Костюков, Сенчуков, Щедрин
МПК: A01G 25/00, E02B 13/00
Метки: оросительная
...Проектная, 4 Изобретение относится к мелиоративйым открытым оросительным системами позволяет производить орошение земель при групповой работе широкозахватных дождевальных машин "Кубань".Целью изобретения является улучшеание эксплуатационных характеристиксистемы путем обеспечения ее .надежности и рационального использованияоросительной воды,На чертеже схематично приведенапредлагаемая оросительная система,Оросительная система содержитраспределительный канал 1 Т-образного вида (в плане) с регулятором 2расхода двухстороннего действия в егоголовной части. На расстоянииЬг-- где Ь - ширина захвата2дождевальной техники, выполнены поливные каналы 3. Каналы 3 и следующие поливные каналы 4 и 5 расположены на расстояниях Ь между собой,Расстояние...
