E02B — Гидротехнические сооружения
Способ монтажа устройства для определения местоположения трассы трубопровода
Номер патента: 1647075
Опубликовано: 07.05.1991
МПК: E02B 11/00
Метки: местоположения, монтажа, трассы, трубопровода, устройства
...сжатым воздухом гибкого, например полиэтиленового шланга . 2. Предварительно внутрь гибкого шланга 2 одним из известных способов, например пневмотранспортом, укладывают одиночный электрический провод 3, длина которого не менее двухкратной длины гибкого шланга 2. Конец гибкого шланга, соответствующий середине провода 3, заглушают, закрепляя провод 3. Противоположный конец гибкого шланга 2, выворачивая его наружу, закрепляют(вместе с проводом) на горловине герметичной емкости 4, в которую помещают шланг 2, намотанный на барабан 5 с проводом, находящимся как внутри, так и вне шланга, намотанным на барабан 6, При создании в герметичной емкости 4 избыточного давления, например, при подаче в нее воздуха автомобильным компрессором 7, гибкий...
Устройство для подачи воды в оросительную сеть
Номер патента: 1647076
Опубликовано: 07.05.1991
МПК: E02B 13/02
Метки: воды, оросительную, подачи, сеть
...баэнапорного трубопровода,Целью изобретения является упрощение конструкции и обеспечение постоянства уровня воды в колодце.На фиг, 1 представлено устройство, вид в плане; на фиг, 2 - разрез А - А на фиг.1.Стрелками на чертежах показано направление движения воды,Устройство содержит колодец 1 с входным 2, водовыпускным 3 и выходным 4 патрубками,В патрубке 3 установлен затвор 5 со штоком 6 управления,В выходном патрубке 4 с горизонтальной осью 7 установлен затвор 8, уравновешенный давлением воды (симметричный относительно оси 7). На оси 7 прикреплен изогнутый рычаг 9, другой конец которого направлен вверх и соединен шарнирно (обеспечивающий горизонтальное положение поплавка 10 в колодце 1 при любых условиях уровня воды) с поплавком...
Самоподъемная буровая платформа
Номер патента: 1647077
Опубликовано: 07.05.1991
Авторы: Ковалев, Мишин, Рыжаков, Чипига
МПК: E02B 17/00
Метки: буровая, платформа, самоподъемная
...балластируемыеэлементы 5, расположенные в нижней торцовой части опорных колонн 4, снижают нагрузку на подъемные механизмы опорныхколонн 4 и механизмы поворота шахт 2подъемных устройств. Плавучие балластируемые элементы б., расположенные в верхней части опорных колонн 4, используются в транспортном положении платформы. Кроме того, опорные колонны 4 снабженыразъемными узлами 7 для соединения опорных колонн 4 между собой при повороте их в горизонтальное положение в период транспортировки.Самоподъемная буровая платформа работает следующим образом.Платформа доставляется на точку бурения в транспортном положении (фиг,2), при этом используется плавучесть понтона 1 и балластируемых элементов 5 и б, размещен 5 10 15 20 25 30 35 40 45 5055 ных...
Гидротехническое сооружение
Номер патента: 1649021
Опубликовано: 15.05.1991
Авторы: Дубровский, Пойзнер, Туржанский, Яковенко
МПК: E02B 3/06
Метки: гидротехническое, сооружение
...трапецеидальной формы поперечного сечения, направленные меньшим основанием вниз, массивы 2, направленные большим основанием вниз, каменную постель 3 со щебеночным контрфильтром 4 и надстройку 5.Возведение сооружения может быть осуществлено в следующей последовательности: устраивают щебеночный контр- фильтр 4; отсыпают каменную постель 3; устанавливают на постель массивы 2 первого (нижнего) курса большим основанием вниз; в пространство между массивами 2 устанавливают массивы 1 меньшим основанием вниз; аналогичным образом (т,е. сна-. чала массивы 2, а затем между ними массивы 1) устанавливают последующие курсы массивов; монтируют верхнее строение 5.Особенностью работы устройства является то, что при соблюдении указанной выше технологии...
Складывающийся волнолом
Номер патента: 1649022
Опубликовано: 15.05.1991
Автор: Гергель
МПК: E02B 3/06
Метки: волнолом, складывающийся
...камеру 23, лежит на резервуаре 1.Клапаны 15 и 16, соединяющие полость 8 с водоемом 3, клапан 17, соединяющийполость 9 с атмосферой, а также клапан 26, соединяющий воздушную камеру 23 через трубопровод 25 с резервуаром 1, и клапаны 27 и 28, соединяющие воздушную камеру 23 с атмосферой, закрыты, 5Для обеспечения сообщения клапанов 15 и 16, размещенных на перегородке 24, с атмосферой в боковой стенке камеры 23 выполнена ниша 31 из гибкого водонепроницаемого материала. 10Таким образом, воздушная камера 23 изолирована от водоема 3 и от полости 8, которая сообщается через клапаны 15 и 16 только с водоемом 3.Складывающийся волнолом работает 15 следующим образом.При возникновении волнения в водоеме 3 поплавок 22 воздушного насоса начинает...
Подпорная стенка
Номер патента: 1649023
Опубликовано: 15.05.1991
МПК: E02B 3/06
...оизводст Изобретение относится к гидротехническому строительству и может быть использовано при возведении берегозащитных сооружений.Цель изобретения - повышение эффективности работы конструкций и упрощение производства работ по ее возведению.На фиг.1 изображена подпорная стенка, разрез, вид сбоку; на фиг.2 - разрез А - А на фиг,1.Подпорная стенка содержит несколько рядов свай 1, оградительные плиты 2, расположенные с береговой стороны, опорную конструкцию 3 :образной формы, объединяющую верхние части свай и оградительную плиту.Подпорная стенка сооружается следую-. щим образом.На планируемом участке берегозащитного сооружения забивают буронабивные сваи 1, отрывают котлован под оградительные плиты 2 до установленной глубины размыва и...
Способ регулирования стока реки
Номер патента: 1649024
Опубликовано: 15.05.1991
Авторы: Дзекцер, Кузнецов, Разумов, Свидиров
МПК: E02B 3/12
...10 прикреплена верхней кромкой штора 9, нижняя кромка которой прикреплена к дну водоема 1, Боковые кромки шторы 9 выполнены в виде проволочных щеток 12, взаимодействуюосядут, понтон 8 займет свое верхнее крайнее положение и вода через окно 13 начнет заполнять понтон 8. Понтон 8 садится на. дно водоема 1 и вода свободно проходит к углублению 5, Вода из понтона 8 сливаетсячерез клапан 16, Ограждение снова готово к работе. Вода из водоемов 1 через донные углубления 5 в бортах водоемов 1 поступает в подземные горизонты, а затем постепенно пополняет реку. 4 э,п, ф-лы, 5 ил. щих с внутренними поверхностями направляющих 7, Понтон 8 в верхней части имеет горизонтальное впускное окно 13 с сеткой 14, а в нижней части понтона 8 имеются 5...
Способ сооружения противофильтрационной завесы
Номер патента: 1649025
Опубликовано: 15.05.1991
Автор: Болотов
МПК: E02B 3/16
Метки: завесы, противофильтрационной, сооружения
...противофильтрационным материалом (вариант проходки щели с пионерной траншеей, заполненной глинистым материалом),Способ осуществляют следующим образом.С помощью машины 1 с рабочим органом 2 непрерывного действия, состоящего из породораэрушающих штанг 3 и эрлифта 4, проходят щель 5 (фиг.1), заполненную постоянно глинистой суспенэией 6 (подготовительные работы, связанные с монтажом машины, не показаны). Разрушенную по всему вертикальному забою 7 породу в виде пульпы 8 эрлифтируют на поверхность и в начальный период подают в отстойник (не показано). Когда длина пройденной щели 5 в несколько раз превышает ширину полотнищ полимерной пленки 9, последнюю опускают в щель 5, сматывая с бобины 10 под действием утяжелителя 11 (фиг,2). По мере...
Способ создания противофильтрационного экрана из глинистого грунта
Номер патента: 1649026
Опубликовано: 15.05.1991
Авторы: Бреславец, Малыженкова
МПК: E02B 3/16
Метки: глинистого, грунта, противофильтрационного, создания, экрана
...Эти соединения осаждаются в пределах противофильтрационного экрана, заполняя паровое пространство грунта и увеличивая тем самым противофильтрационный эффект. Кроме того, контактирующая со шламом сточная вода коагулирует., и соедржащиеся в ней органические загрязнения, в частности нефтепродукты, сорбируются на поверхности твердых частиц.Гидролизный лигнин имеет сильно развитую поверхность раздела фаз и является хорошим адсорбентом органических и минеральных соединений, содержащихся в фильтрующейся сточной воде, При введении лигнина в грунт резко увеличивается число контактов в единице объема грунто.вой смеси, которая приобретает слитное сложение, при котором значительно возрастает сопротивление фильтрационному потоку.Аммиачная...
Способ автоматического управления и синхронизации перемещения створок ворот шлюза и устройство для его осуществления
Номер патента: 1649027
Опубликовано: 15.05.1991
Авторы: Баштавенко, Муравьев, Сандлер, Смагин
МПК: E02B 7/36
Метки: ворот, перемещения, синхронизации, створок, шлюза
...вспомогательных насосов 11 и 12. Масло под давлением поступает в напорные полости гидроприводов 3 и 4. Из сливных полостей при этом масло через калиброванные дроссели 15 и 16 поступает на слив в сливной бак. На калиброванных дросселях 15 и 16 происходит суммирование потоков жидкости, поступающих от вспомогательных насосов 11 и 12 и вытекающих из сливных полостей гидроприводов 3 и 4 соответственно, Учитывая разные геометрические размеры полостей, дроссель выбирают из расчета обеспечения прохождения расхода, равного по величине расходу, подаваемому в напорные полости, а избыток расхода (регулируемый) поступает от вспомогательных насосов 11 и 12, приводимых вспомогательными электродвигателями 13 и 14, которые обеспечивают синхронизацию...
Способ уплотнения грунта засыпки дренажных траншей
Номер патента: 1649028
Опубликовано: 15.05.1991
Авторы: Бредихин, Коршиков, Косенко, Миронов, Шеремет
МПК: E02B 11/02
Метки: грунта, дренажных, засыпки, траншей, уплотнения
...трубопрово-.ду с фильтрующим материалом на величинупредохранительного слоя грунта, равного 30величине диаметра ротора виброэлементов,т.е. в размер по концам лопастей 5. Затемвращение рабочих виброэлементов прекращают и начинают вращать их в противоположном направлении, вывинчивая и 35медленно выглубляя пакет рабочих виброэлементов из траншеи, нагнетая разрыхленный грунт из вышележащих слоев вниз,в сторону дренажного трубопровода с фильтрующим материалом, формируя в траншее 40каждым виброэлементом отдельные блоки(столбцы) уплотненного грунта, объединенные в единую призму - захватку. Ввиду того,что рабочие виброэлементы снабжены повысоте отдельными лопастями ротора, установленными попарно и диаметрально противоположно, то при...
Способ снижения нагрузки на гидротехническое сооружение от действия ледяного поля
Номер патента: 1649029
Опубликовано: 15.05.1991
Автор: Рощупкин
МПК: E02B 15/02, E02B 17/00
Метки: гидротехническое, действия, ледяного, нагрузки, поля, снижения, сооружение
...блок 10 льда, происходит распространение напряжения сжатия на швы ЕС и РД(фиг.2). Швы закрываются. Сила бокового сжатия в наклонном шве разлагается на вертикальную и горизонтальную. Под действием вертикальных составляющих сил блок 10 льда. поднимается вверх на высоту Н, На фиг.З блок 10 льда трапециевидного сечения ЕКЕМЕ имеет возвышение на величину Н над ледяным полем 1, За счет выдавливания вверх блоков 4 и 10 льда происходит подвижка межблочных сплошных пространств 14 и 15 ледяного поля, Напряжения сжатия между блоками 4, 10 и 12 льда и межблочными пространствами 14 и 15 гасятся, Нагрузка на гидротехническое сооружение от действия ледяного поля 1 снижается.Блоки 4,10 и 12 льда нарезают малой ширины, чтобы они имели малый вес и...
Нижний узел трубчатой опоры морского сооружения
Номер патента: 1649030
Опубликовано: 15.05.1991
Авторы: Берникер, Ковалев, Степанов
МПК: E02B 17/02
Метки: морского, нижний, опоры, сооружения, трубчатой, узел
...5, совмещаемая со сваей 6 во время погружения последней в грунт (фиг,2); Поверхность заглушки выполнена ступенчатой, при этом ее нижняя ступень 7 сопряжена с поверхностью кольцевой прорези 4 уширения 3, а поверхность верхней ступени 8 заглушки 5 расположена относительно поверхности уширенной части 3 трубчатой стойки 1 с зазором.Трубчатая опора морского сооружения работает следующим образом.Во время транспортировки на плаву заглушка 5 удерживается в рабочем положении за счет уплотнения 2 и ступенчатой конфигурации стенок опорной стойки 1 и самой заглушки 5. При направлении усилия, действующего на заглушку 5, наружу (например, собственный вес заглушки 5) уплотнение 2 работает на срез, сохраняя заданную несущую способность. При...
Оросительная система
Номер патента: 1650042
Опубликовано: 23.05.1991
Автор: Таттибаев
МПК: A01G 25/02, E02B 13/00
Метки: оросительная
...19 поплавков 13. Под давлением воздуха мембрана 18 перемещается вниз, сжимая пружину 22 и двигая тягу 23 по центральному отверстию 15 вниз, Воздух от полости 21 вытесняется в атмосферу через отверстие 16, патрубок 11 водовыпуска погружается в воду, занимая нижнее крайнее положение (рабочее положение, фиг.6), При этом в любом участке по длине оросителя 3 входное отверстие патрубка 11 водовыпуска находится на одинаковой глубине независимо от измерения горизонта воды в оросителе.По истечении времени подачи поливных струй (импульсов) в борозды при первом цикле (цикл состоит из импульсов и паузы) из верхнего бьефа секции лотка программатор 10 прерывает подачу воды в него. При этом линия 20 верхнего бьефа 7 сообщается с атмосферой. С...
Способ возведения плотины
Номер патента: 1650849
Опубликовано: 23.05.1991
Авторы: Антоненко, Зотеев, Иванченко, Коваленко
Метки: возведения, плотины
...намыва пород 10 в гидротехническом сооружении происходит аккумуляция воды с установкой постоянного уровня 11.Наращивание плотины в высоту осуществляют последовательной отсыпкой всех ее элементов в последовательности (фиг. 2).При этом каменно-набросную дамбу увеличивают в ширину по основанию и верхней площадке с сохранением подобия ее контуров "0 на каждом этапе. Мощность переходныхслоев, ядра и каменной наброски со стороны верхового откоса плотины сохраняют неизменной.Безопасность гидротехнического соору жения обеспечивают за счет параметровкаменно-набросной призмы, определяемых по формуле: нормативный коэффициент запаса устойчивости, доли ед,;объемная масса ссютветственно пород призмы активного давления и упора,т/м;углы внутреннего...
Способ моделирования местного размыва за гидротехническим сооружением
Номер патента: 1650850
Опубликовано: 23.05.1991
Автор: Айгаскаев
МПК: E02B 1/02
Метки: гидротехническим, местного, моделирования, размыва, сооружением
...и может быть использовано в моделировании местных размывов. Цель изобретения - увеличение точности моделирования местного размыва при использовании в основании гидротехнического сооружения связных грунтов. В ниж нем бьефе сооружения делается углубление, которое заполняется сыпучим материалом, обладающим магнитным свойством. Под углублением устраивается электромагнитное устройство. Регулируя с помощью реле-регулятора электромагнитное устройство можно получить необходимые силы сцепления. 1 ил,В лотке 1 устанавливается модель гидротехнического сооружения 2, в нижнем бьефе которого делается углубление 3, заполненное сыпучим материалом 4 с магнитным свойством, а под углубление вмонтируется электромагнитное устройство 5. Регулируя...
Устройство для защиты берега открытого водотока
Номер патента: 1650851
Опубликовано: 23.05.1991
Авторы: Илюшин, Чумбуридзе
МПК: E02B 3/06
Метки: берега, водотока, защиты, открытого
...Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 10 Изобретение относится к гидротехникеи может быть использовано для защитыберегов рек и других открытых водотоковот размыва,Цель изобретения - уменьшение материалоемкости и упрощение монтажа.На чертеже изображены водоток с устройством для защиты берега, поперечныйразрез.На незатапливаемой площадке 1 берега2 параллельно водотоку 3 один за другимустановлены барабаны 4 с намотаннымина них полосами защитных матов 5, Барабаны 4 расположены так, что соседниематы 5 размещаются между собой внахлест с пЕрекрытием боковых сторон. 1 БКаждый барабан 4 имеет фиксирующиймеханизм (не показан). Каждый мат 5 имеетгруз 6, выполненный в виде...
Противоселевое устройство
Номер патента: 1650852
Опубликовано: 23.05.1991
Авторы: Байнатов, Казыбеков, Кожантов
МПК: E02B 3/10
Метки: противоселевое
...из фиксаторов каждой ближайшей к берегам стойки скреплен с берегом гибкой связью 8. Каждая стойка снабжена шайбой 9 с бортиком по внутреннему диаметру кольцевого элемента 1, размещенной на верхнем кольцевом элементе и под фиксаторами 4.Устройство работает следующим образом.Удар селевого готока воспринимаетсястойками 3 и передается фундаменту 2 через фиксаторы 4, при этом стойки приобретают значительные отклонения от вертикали за .счет упругости кольцевых элементов, что повышает эффект гашения вследствие демпфирования удара, Отложение твердых фракций в пространстве между стойками начинается с верховой части устройства. При этом отложения включаются в работу по обеспечению общей устойчивости сооружения и отдельных нижерасположенных стоек...
Защитное крепление откосов гидротехнического сооружения
Номер патента: 1650853
Опубликовано: 23.05.1991
Авторы: Сакварелидзе, Салуквадзе, Элиешвили
МПК: E02B 3/12
Метки: гидротехнического, защитное, крепление, откосов, сооружения
...надежности работы путем уменьшения нагрузки от действия грунта и грунтовых вод, снижение трудоемкости возведения и материалоемкости.На фиг. 1 изображено защитное крепление, общий вид с разрезом; на фиг. 2 - блок, аксонометрия.Защитное крепление откоса выполнено по высоте откоса из отдельных пустотелых блоков 1, имеющих в поперечном сечении форму четырехугольника и снабженных выступами: с задней нижней стороны выступ 2 направлен вертикально вниз, а с передней верхней стороны выступ 3 направлен вертикально вверх. Блок 1 выполнен с горизонтальным сквозным отверстием 4 в корпусе, которое может иметь разную форму (четырехугольную, круглую, трехугольную и т.д.).Сборка крепления начинается с укладки первого нижнего ряда, второй и каждый...
Способ армирования грунтовой плотины и устройство для его осуществления
Номер патента: 1650854
Опубликовано: 23.05.1991
Авторы: Булатов, Касаткин, Кюрт
Метки: армирования, грунтовой, плотины
...которой в стержне 2 предусмотрено отверстие,Деформационная вставка в форме ромбасостоит из шарнирно соединенных стержней 13, но функцию ограничителя выполняет гидроцилиндр 16, позволяющий обеспечить дистанционное управление степеньюрастяжимост:. (податливости) армирующегоустройства.При необходимости обеспечения большойвеличины сосредоточенного свободного ходадеформаций, например, на шве плотины вкачестве деформационной вставки можетслужить гидроцилиндр 16 с поршнем 17 и пружиной 18, фиксирующей свободный ход деформации Л,. При появлении опасности недопустимого раскрытия трещин в плотине впериод ее эксплуатации производят дистанционное управление степенью растяжимости (податливости) арми рующего устройства путем, например, нагнетания...

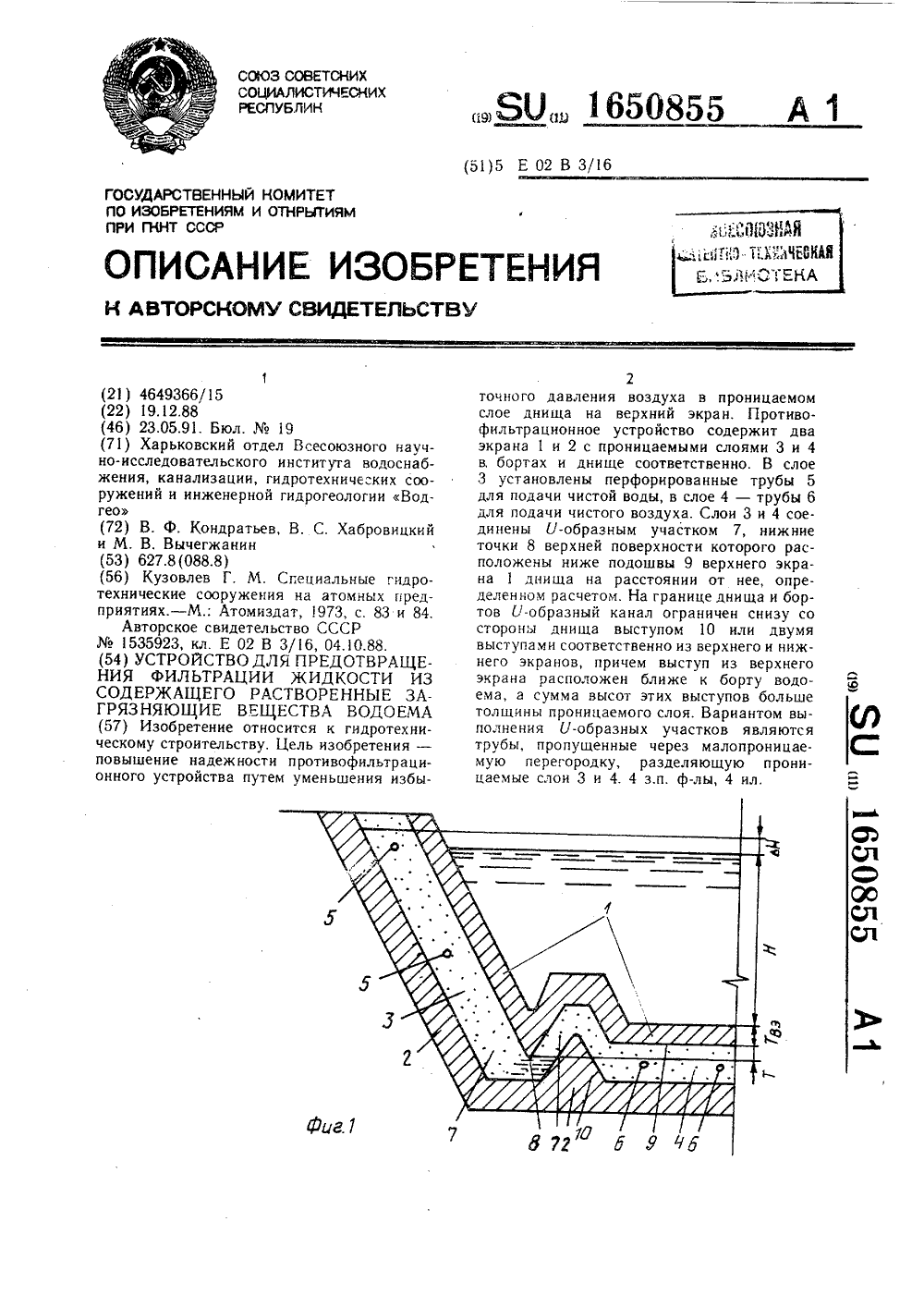

Устройство для предотвращения фильтрации жидкости из содержащего растворенные загрязняющие вещества водоема
Номер патента: 1650855
Опубликовано: 23.05.1991
Авторы: Вычегжанин, Кондратьев, Хабровицкий
МПК: E02B 3/16
Метки: вещества, водоема, жидкости, загрязняющие, предотвращения, растворенные, содержащего, фильтрации
...слоя 3 борта в проницаемый слой4 днища,Избыточное давление чистой воды в проницаемом слое 3 препятствует фильтрациизагрязненной жидкости из водоема черезборта, а в подземные воды профильтровывается через нижний экран 2 лишь чистаявода из слоя 3. Некоторое количествочистой воды через верхний экран 1 бортовпрофильтровывается в водоем.Давление воздуха в проницаемом слое 4днища препятствует фильтрации загрязненной жидкости из водоема и перетоку чистойводы из слоя 3 борта в слой 4, благодарячему вдоль всего днища в сторону подземных вод профильтровывается тольковоздух, достигается экономия чистой воды,уменьшается подъем уровня подземных вод,Часть воздуха профильтровывается черезверхний экран 1 и сквозь жидкость уходит в атмосферу, не...
Способ строительства заглубленной в грунт емкости
Номер патента: 1650856
Опубликовано: 23.05.1991
Авторы: Березницкий, Бодылев, Погосов, Хорьков, Шмагин
МПК: E02B 5/02
Метки: грунт, емкости, заглубленной, строительства
...гидроизоляционного слоя; на фиг. 3 - укладка защитного слоя.Строительство заглубленной емкости осуществляют следующим образом,Известными средствами ведения земляных работ образуют в грунте полость 1, на днище которой производят отсыпку гравия 2 толщиной 100 - 200 мм в зависимости от его крупности. После этого производят проливку гравия 2 водным раствором коллоидальной глины 3 до образования заглинизированного гравийного слоя 4. Производят создание гидроизоляционного слоя 5 посредством встрамбовывания в слой 4 связного грунта 6. Проливку раствором можно произвести растворонасосом через трубопровод 7, а втрамбовывание с помощью вытрамбовки 8.При втрамбовывании связного грунта 6 в заглинизированный слой 4 гравий 2 выполняет функцию...
Способ намыва в водоеме подпорного сооружения
Номер патента: 1650857
Опубликовано: 23.05.1991
Автор: Рощупкин
МПК: E02B 7/06
Метки: водоеме, намыва, подпорного, сооружения
...слою грунта. Заводят на намытую часть 4 ссюружения машины с инъектором (легкое самоходное шасси). Инъектор представляет собой отрезок трубы с соплом на свободном конце, Другой конец инъектора с помощью гибкого шланга присоединен к напорному трубопроводу земснаряда.Устанавливают подвешенный к стреле инъектор соплом к поверхности грунта части 4 между границами 7 зоны уплотнения грунта, подают песчаную гидросмесь. Струей гидросмеси, вытекающей из сопла инъектора 8, грунт части 4 сооружения размывается, выносится потоком вверх и, разливаясь по поверхности части 4 сооружения, выпадает в осадок. Образуется слой 11 выпавшего в осадок гоунта, При опускании инъектора 8 вниз в части 4 ссюружения образуется зона 9 размыва (фиг. 2). При...
Способ возведения грунтовой плотины
Номер патента: 1650858
Опубликовано: 23.05.1991
МПК: E02B 7/06
Метки: возведения, грунтовой, плотины
...4 и экран 22, расположенный на низовом откосе верховой перемычки 23.Плотину возводят следующим образом.После перекрытия русла реки меженные расходы пропускают через туннель (не показан), а в русло реки возводят верховую 23 и низовую 24 перемычки. При этом экран 22 верховой перемычки 23 покрывают пригрузкой 25 из песчано-гравийного грунта и с его поверхности устраивают цементационную завесу 26 в основании 12,В осушенном котловане устраивают понур 21, возводят водосливную стенку 4 и элементы нижней части плотины (центральную часть 3, призму 1, дренаж 7) до уровня 27. Паводок первого после перекрытия года пропускают через туннель и переливом через недостроенную нижнюю часть плотины. После окончания перелива плотину довозводят до уровня...
Способ возведения намывного сооружения
Номер патента: 1650859
Опубликовано: 23.05.1991
Авторы: Голубев, Ленков, Нешин, Осокин
МПК: E02B 7/06
Метки: возведения, намывного, сооружения
...4 и поперечные 5 разделительные дамбы для образования карт 11 намыва. Торцовый намыв дамб производят с минимальным прудкомотстойником 13, обеспечивающим отвод мелких фракций со сбросной водой через водосбросные колодцы 9.Карту 11 намыва заполняют водой до рабочего уровня 14 выше поверхности 15 сооружения 1, после чего приступают к рассредоточенной подаче пульпы одновременно с крупными н мелкими фракциями в образовавшийся водоем 16 из плавучего пульпопровода 17. Подачу пульпы из плавучего пульпопровода 17 начинают, например, из положения С у границы карты 11. При этом водосбросной колодец 10, соответствующий положению С плавучего пульпопровода 17, отключают, а сброс осветленной воды осуществляют через противоположно расположенный...
Хвостохранилище
Номер патента: 1650860
Опубликовано: 23.05.1991
Авторы: Бакши, Брыгинец, Саратов
МПК: E02B 7/06
Метки: хвостохранилище
...ископаемых, преимущественно скальной вскрыши карьеров и хвостов обогащения предприятий металлургической промышленности.Цель изобретения - повышение эффективности складирования путем уменьшения площадей, отводимых под хвостохранили 1 це, и увеличения его удельной емкости.На чертеже представлено хвостохранилище, разрез.Хвостохранилище имеет гидроотвал 1, пульпопровод 2. По контуру хвостохранилища расположена дамба 3, отсыпанная из скальной вскрыши карьера с надгребнезым конусом 4, обратный фильтр 5 по всему низовому откосу дамбы 3 и канал 6 для сбора профильтровавшейся осветленной воды, устраиваемый по контуру дамбы обвалования.Надгребневой конус 4 за счет сегрегации при отсыпке дамбы 3 формируется мелкозернистой частью скальной...
Способ возведения плотины
Номер патента: 1650861
Опубликовано: 23.05.1991
Автор: Шатыгин
МПК: E02B 7/06
Метки: возведения, плотины
...железобетонного покрытия необходимо, чтобы к моменту начала паводка тело 5 10 15 20 25 30 35 40 водослива 4 набрало необходимую прочность, что может быть обеспечено соответству 1 ощим графиком наполнения верхнего бьефа или применением быстросхватываюшихся цементов,После пропуска паводка, в летне-осенний период, производят отсыпку плотины по всей ширине (контур 6 Я 1 ЧН): в верховую призму 1 отсыпают послойно с уплотнением несвязный грунт, в водослив 4 укладывают грунтоцементную смесь послойно с уплотнением. Наружную сторону водослива 4 (грань МН) облицовывают сборными железобетонными плитами с их анкеровкой в бетон водослива,Во вторую зиму возводят следующий ярус плотины (контур МОРИ) по описанному способу, как контур А 6 НВ,...
Арочная плотина
Номер патента: 1650862
Опубликовано: 23.05.1991
Авторы: Микеладзе, Хунцария, Шаматава
МПК: E02B 7/12
...швы 4, параллельные периметральному шву 3. Перимтральные пояса 2 укладываются по определенному порядку с помощью опалубок 5.Арочная плотина возводится следующим образом.Укладку бетона начинают с середины створа плотины в обе стороны от вертикальной оси по периметру дна до берегов реки. После укладки первого слоя бетона между бетонным основанием 1 плотины и начальным периметральным поясом 2 образуется периметральный шов 3. Одновременно с бетонированием основания 1, не допуская укладки бетона до верхней отметки, начинают укладывать бетон последующих периметральных поясов с образованием межпоясных швов 4. Укладку производят опять с середины створа плотины в обе стороны от ее вертикальной оси. Процесс бетонирования ведут по всем...
Гидропривод для маневрирования гидротехническим затвором
Номер патента: 1650863
Опубликовано: 23.05.1991
Автор: Каплан
МПК: E02B 7/36
Метки: гидропривод, гидротехническим, затвором, маневрирования
...узел уплотнения каната 7. Приспособление установлено на гермокрышке 23 камеры затвора 8, Весь гидропривод собран в единый агрегат, по своим габаритам не превышающим железнодорожные габариты погрузки. Это стало возможным благодаря тому, что все узлы гидропривода собраны на вертикальной раме 2, а рама 2 соединена с гидроцилиндром 1 с помощью болтов 13 и бобышек 12. Расположение всех узлов гидропривода на вертикальной раме 2, установленной параллельно гидроцилиндру 1 и закрепленной к нему, позволяет сделать конструкцию гидропривода компактной и доступной для обслуживания.Подачей рабочей жидкости по одному из трубопроводов 9 производят маневрирование затвором 8 посредством гидро- цилиндра 1. Положение затвора 8 определяют...
Оголовок водосливной бетонной плотины
Номер патента: 1650864
Опубликовано: 23.05.1991
Авторы: Абрамов, Исаев, Троицкий
МПК: E02B 8/02
Метки: бетонной, водосливной, оголовок, плотины
