Здание гидроэлектростанции

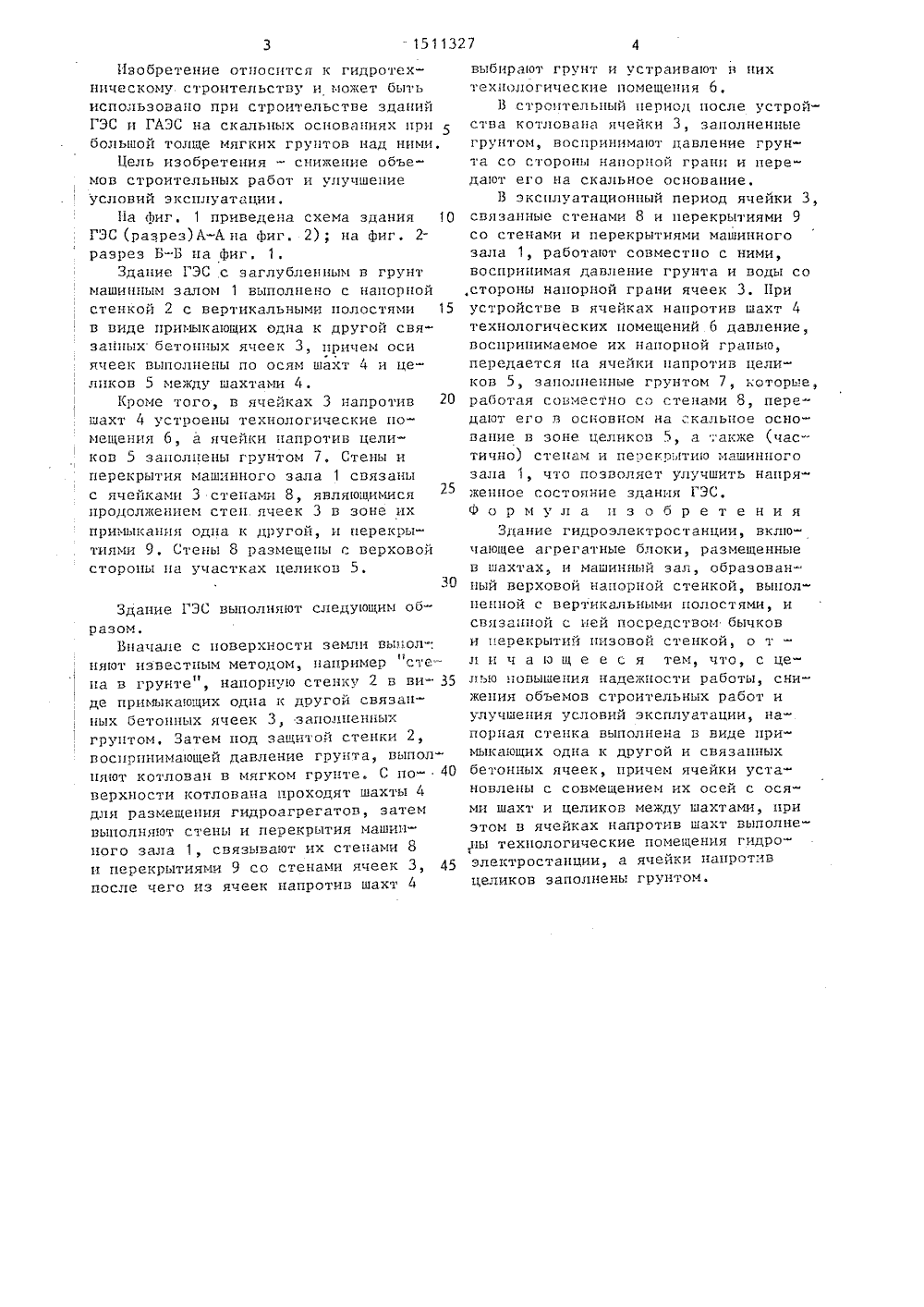

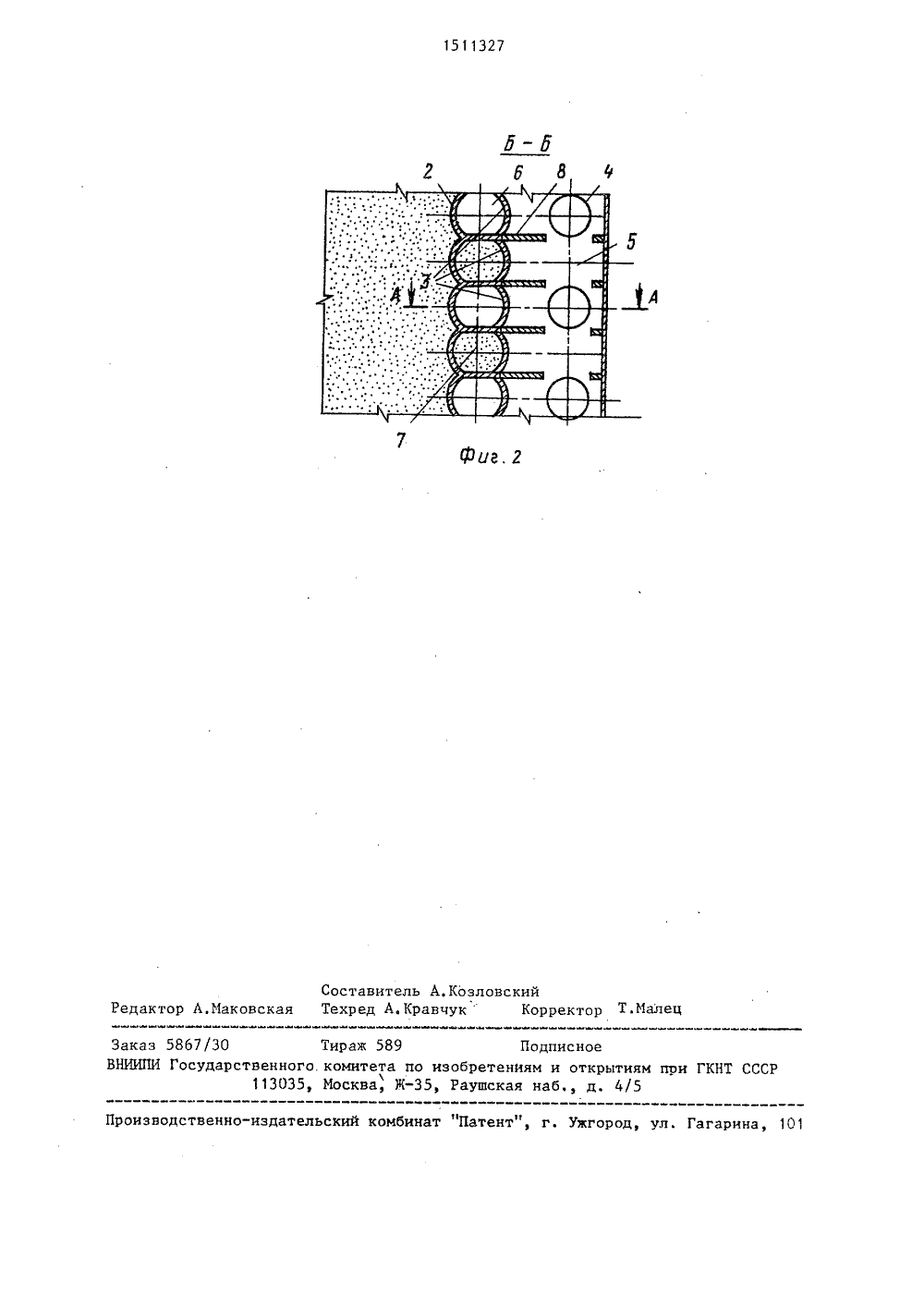

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 19) 111 И 1 4 9/00 ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ а ежности но на,1 ГОСУДАРСТВЕНИЫИ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(21) 4362522/23-15(71) Украинское отделение Всесого проектно-изыскательского иисследовательского институтапроект" им. С.Л,Жука(57) Изобретение относится к гидтехническому строительству. Цель изобретения - повышение н дработы, снижение объемов строительных работ и улучшение условий эксплуатации. Здание гидроэлектростанциивыполнено с заглубленным в грунт машинным валом 1, образованным низовойи верховой стенками, В здании устроена напорная стенка 2 с вертикальнымиполостями, связанная с верховой стенкой бычками и перекрытиями 9. Гидроагрегаты размещены в шахтах. Напорнаястенка 2 выполнена в виде примыкаащих одна к другой ячеек. Оси ячееквыполнены по осям шахт и целиков между шахтами. 1(роме того, в ячейкахнапротив шахт выполнены технологические помещения б гидроэлектростанции,а ячейки напротив целиков заполненыгрунтом. 2 ил.Изобретение относится к гидротехническому строительству и может быть использовано при строительстве зданий ГЭС и ГАЭС на скальных основаниях при 5 большой толще мягких грунтов над ними.Цель изобретения - снижение объемов строительных работ и улучшение условий эксплуатации.11 а фиг. 1 приведена схема здания 10 ГЭС (разрез)А-А на фиг. 2); на фиг, 2- разрез Б-Б па фиг. 1.Здание ГЭС с заглубленным в грунт машинным залом 1 выполнено с напорной стенкой 2 с вертикальными полостями 15 в виде примыкающих одна к другой связанных бетонных ячеек 3, причем оси ячеек выполнены по осям шахт 4 и целиков 5 между ыахтами 4,Кроме того, в ячейках 3 напротив 20 ыахт 4 устроены технологические помещения 6, а ячейки напротив целиков 5 заполнены грунтом 7, Стены и перекрытия машинного зала 1 связаны с ячепками 3 стенами 8, являющимисян25 продолжением стен ячеек 3 в зоне их примыкания одна к другой, и перекрытиями 9, Стены 8 размещены с верховой стороны на участках целиков 5. Здание ГЭС выполняют следующим образом.Вначале с поверхности земли выпол-,и няют известным методом, например сте- на в грунте", напорную стенку 2 в ви де примыкающих одна к другой связанных бетонных ячеек 3, заполненных грунтом, Затем под защитой стенки 2, воспринимающей давление грунта, выполняют котлован в мягком грунте. С по верхности котлована проходят шахты 4 для размещения гидроагрегатов, затем выполняют стены и перекрытия машинного зала 1, связывают их стенами 8 и перекрытиями 9 со стенами ячеек 3, 45 после чего из ячеек напротив шахт 4 выбирают грунт и устраивают в нихтехнологические помещения 6,Б стосительный период после устройства котлована ячейки 3, заполненныегрунтом, воспринимают давление грунта со стороны напорной грани и передают его на скальное основание,Б эксплуатационный период ячейки 3,связанные стенами 8 и перекрытиями 9со стенами и перекрытиями машинногозала 1, работают совместно с ними,воспринимая давление грунта и воды со,стороны напорной грани ячеек 3. 11 риустройстве в ячейках напротив ыахт 4технологических помещений 6 давление,воспринимаемое их напорной гранью,передается на ячейки напротив целиков 5, заполненные грунтом 7, которые,работая совместно со стенами 8, передают его в основном на скальное основание в зоне целиксв 5, а ",акже (частично) стенам и перекрытию машинногозала 1, что позволяет улучшить напряженное состояние здания ГЗС,формула п з о б р е т е н и яЗдание гидроэлектростанции, включающее агрегатные блоки, размещенныев шахтах, и маыинный зал, образованный верховой напорной стенкой, выполненной с вертикальными полостями, исвязанной с ней посредством бычкови перекрытий низовой стенкой, о тл и ч а ю щ е е с я тем, что, с целью повыыения надежности работы, снижения объемов строительных работ иулучыения условий эксплуатации, напорная стенка выполнена в виде примыкающих одна к другой и связанныхбетонных ячеек, причем ячейки установлены с совмещением их осей с осями шахт и целиков между ыахтами, при этом в ячейках напротив шахт выполне,ны технологические помещения гидроэлектростанции, а ячейки напротив целиков заполнены грунтом.1511327Составитель А.Козловский Редактор А.Маковская Техред А. Кравчук Корректор Т.Малец Заказ 5867/30 Тираж 589 Подписное ВНИИПИ Государственного. комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Я, Раушская наб д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
