E02B — Гидротехнические сооружения
Способ борьбы с биологическим загрязнением воды в каналах хозяйственно-питьевого и технического водоснабжения
Номер патента: 1161648
Опубликовано: 15.06.1985
Авторы: Сотников, Хабровицкий
МПК: E02B 13/00
Метки: биологическим, борьбы, водоснабжения, воды, загрязнением, каналах, технического, хозяйственно-питьевого
...с биологическимзагрязнением води н каналах хозяйственно-питьевого,и техническоговодоснабжения, имеющих откосы некруче 1:2 иэ каменной наброски, на35откосы н пределах трофогенной зоныниже границы волнового воздействияотсыпают защитный слой песчаногогрунта толщиной от 1/3 до 1/2 толщины каменной наброски.На чертеже изображен канал, поперечное сечение,Канал хозяйственно-питьевого итехнического водоснабжения содержитоткосы 1, верхняя часть которых с45крутизной не более 1:2 содержит облицовку 2, выполненную из каменнонабросныхматериалов, трофогеннуюзону 3 (часть откоса, где существуют благоприятные для развития водо 50рослей условия, например световые)песчаный слой 4.Способ осуществляется следующимобразом.На верхнюю часть откоса 1, крутиз...
Безнапорный коллектор
Номер патента: 1161649
Опубликовано: 15.06.1985
Авторы: Бородаенко, Зубарев, Ляховецкий, Репкин
МПК: E02B 13/00
Метки: безнапорный, коллектор
...вверх. Соединение и закрепление элементов осуществляется сваркой закладных деталей с последующим омоноличиванием стыков.Однако конструкции железобетон ных элементов и стыков между ними, а также Йорма днища исключает возможность транспортировки: стоков непосредственно по их внутренней поверхности. Для транспортировки 50 стоков внутри этих каналов и тоннелей необходимо проложить трубопроводы заданного диаметра, После монтажа железобетонных элементов стыки омоноличиваются по всей длине, Кро ме того, конструкция характеризуется значительной трудоемкостью ,монтажных работ, а также высокой сум.марной стоимостью и материалоемкостьюсооружения (железобетонные конструкции плюс металлические трубопроводы).1 ель изобретения - снижение...
Гидрант-водовыпуск
Номер патента: 1161650
Опубликовано: 15.06.1985
Авторы: Гурин, Евреенко, Шкребей
МПК: E02B 13/02
Метки: гидрант-водовыпуск
...тарелки установлены с зазором,увеличивающимся от центра к периферии,На фиг. 1 показан гидрант, общийвид; на фиг. 2 - тарелка с отверсти 40ями, вид сверху; на фиг. 3 - гидрацтс тарелкой в форме конуса,Гидрант,-водовыпуск включает колонку 1, установленный на корпусе 2 гидранта. В колонке 1 установлен запор 45ный орган 3, включающий тарелку 4 сотверстиями 5-7, разделенными стаканами 8-10, запираемыми упругой сту -пенчатой или конусной прокладкой 11сплошной тарелки 12. Стаканы 8-1,050запираются соответствующими им сту пенями 13-15 упругой прокладки 11.В корпусе 2 идранта выполненыребра 16 с гайкой 17 винтового прищ 55вода 18, винт 19 которого с упорной 650 2шайбой 20 и штоком 21 заканчиваетсяштурвалом 22,Между тарелками на винте 19...
Устройство для удаления плавающих веществ с поверхности жидкости
Номер патента: 1161651
Опубликовано: 15.06.1985
Авторы: Артемов, Бутузов, Волков, Кравцов, Светлов
МПК: E02B 15/04
Метки: веществ, жидкости, плавающих, поверхности, удаления
...предложенное устройство, общий вид, разрез; на фиг. 2 - то же, вид в плане. 2 ЗУстройство для удаления плавающих веществ с поверхности жидкости содержит емкость 1, в которой жестко закреплены вертикальные направляющие 2, на которых установлены поплавки 3 и 4 посредством колец-ушек 5 и обладают свободой перемещения по вертикали. Каждый поплавок представляет собой пустотелый параллелепипед, иэго-товленный из листового материала, обладающего достаточной жесткостью и стойкостью к воздействию жидкости, содержащейся в емкости 1, Ширина каждого поплавка должна быть на40 100-200 мм меньше ширины емкости. Поплавки жестко связаны друг с другом рамой 6, несущей привод 7, связанный цепной передачей с парой звездочек 8, ось которых шарнирно...
Ледорез для морских платформ и морская платформа
Номер патента: 1162374
Опубликовано: 15.06.1985
МПК: E02B 15/02, E02B 17/00
Метки: ледорез, морская, морских, платформ, платформа
...т.е, ирспятствия одного венц расиолагаются в промежутках между препятствиями другого венца.В соответствии с примером осуществления, представлекком на Фиг,1, пре иятстнйя имеют Форму усеченной пирамиды. У препятствий нижнего венцаплоская поверхность 9 наклонена снизу вверх и спереди назад. У иренятствий верхнего венца 8 плоская 10 поверхность 10 наклонена сверху вккз и спереди назад (Фиг.З). Угол между двумя этими поверхностями порядка 50-60 . Положение венцов на опоре определяется в зависимости15 от верхней и нижней границ льда н от высоты приливов таким образом, чтобы ледяное поле разрушалось группой по меньшей мере из трех препятствий. На Фиг.4 в разрезе по ликии 1 Ч ка Фиг,З показан принцип работы препятствий: льдина 11...

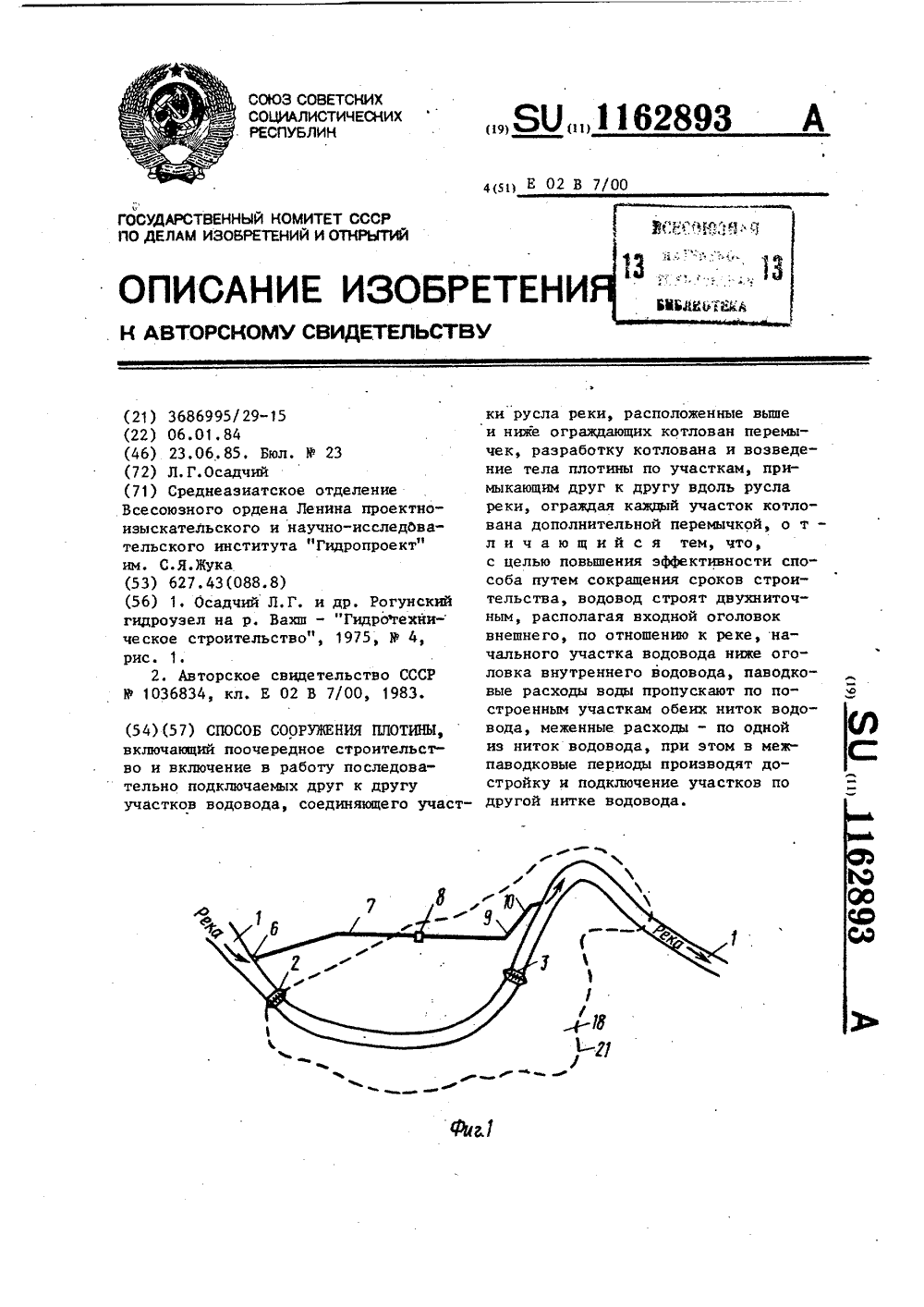

Способ сооружения плотины
Номер патента: 1162893
Опубликовано: 23.06.1985
Автор: Осадчий
МПК: E02B 7/00
Метки: плотины, сооружения
...оборудование должно быть смонтировано.Цель изобретения - повышение эффек 55 тивности способа сооружения плотины путем сокращения сроков строительства. Эта цель достигается тем,что нодовод строят двухниточным, располагая входной оголовок внешнего, по отношению к реке, начального участка водовода ниже оголовка внутреннего водовода, паводковые расходы воды пропускают по построенным участкам обеих ниток водовода, меженные расходы - по одной из ниток водовода, при этом в межпаводковые периоды производят достройку и подключение участков по другой нитке водовода,На фиг, 1 - 6 схематично изображены планы поэтапного возведения тела плотины, котлован которой разбит на три участка, с показом последовательного включения в работу участков...
Способ возведения плотины смешанного типа
Номер патента: 1162894
Опубликовано: 23.06.1985
Авторы: Бондаревский, Караваев, Соколов, Швецов
МПК: E02B 7/06
Метки: возведения, плотины, смешанного, типа
...после установки на место посредством заанкерирования в нижележащую омоноличенную часть столбчатого массива. Во втором. случае эти конструкции целесообразно выполнять из железобетонных сборных арочных элементов, опирающихсяна контрфорсы.Применение указанных конструкций,воспринимающих давление каменнойнаброски и инъекционного раствораво время ее омоноличивания, упрощаетпроизводство работ, а автономноевозведение столбчатых массивов позволяет существенно ускорить подготовку напорного фронта при наполненииводохранилища и сократить срок ввода гидроузла в эксплуатацию на промежуточных напорах при минимальныхобъемах работ пускового комплекса.В частности, произведенные расчеты показывают, что при наклоне низовой грани контрфорсов, равном...
Способ моделирования фильтрационного потока гидротехнического сооружения
Номер патента: 1165727
Опубликовано: 07.07.1985
МПК: E02B 1/02
Метки: гидротехнического, моделирования, потока, сооружения, фильтрационного
...за счет учета 45 изменения водопроницаемости верховых граней сооруженияс течением времени,Поставленная цель достигается тем, что согласно способу моделиро-вания фильтрационного потока гидро технического сооружения, включающему изготовление модели сооружения, элементы которой выполняют из материалов, имеющих электропроводность, соответствующую водопроницаемости на.55 турных материалов сооружения, подключение ее к источнику постоянного тока и построение гидродинамической сетки путем нахождения точек модели с равными потенциалами, на верховые грани элементов модели наносят мате- риац с меньшей электропроводностью, чем у материала элементов сооружения, соответствующей уменьшению водопроницаемости натурного материала за счет его...
Способ возведения ячеистого гидротехнического сооружения на акватории
Номер патента: 1165728
Опубликовано: 07.07.1985
Автор: Котов
МПК: E02B 3/04
Метки: акватории, возведения, гидротехнического, сооружения, ячеистого
...окружающей среды, а также низкая прочность и недостаточная% коррозионная стойкость закрепленного 50 грунта, обусловленная закреплением отсыпки без изоляции ее от перекрывающего слоя воды и без обжатия в процессе твердения цементно-грунтовой смеси. 55Цель изобретения - повышение эффективности способа и уменьшение загрязнения окружающей среды. 728Поставленная цель достигается тем, что после погружения оболочки внутрь ее на дно укладывают гибкую диафрагму из фильтрующего материала с упругим обоцом и патрубками, к которым присоединены гибкие напорные шланги,на диафрагму укладывают дренирующую пригрузку, затем под диафрагму по на.порным шлангам эакачивают водонасыщенную смесь грунта с вяжущим, после чего уложенную в оболочку смесь грунта с...
Защитное крепление откосов от воздействия волн
Номер патента: 1165729
Опубликовано: 07.07.1985
Авторы: Духанин, Курцев, Чукобаев
МПК: E02B 3/12
Метки: воздействия, волн, защитное, крепление, откосов
...пляжный откосв нижней части и крутой откос с искусственным креплением в верхнейчасти 23. 15Недостатком известных техническихрешений является дороговизна ихстроительства из-за использованиядефицитных материалов.Цель изобретения - снижение стои .мости строительства,Поставленная цель достигаетсятем, что в защитном креплении откосов от воздействия волн; включающемпологий пляжный откос в нижней части 25и крутой откос с искусственным креплением в верхней части, пляжный откос выполнен двухслойным, причемнижний слой отсыпан из разнородныхгрунтов, а верхний слой - из песка 30толщиной (0,1-4,0)Вгде Ь - расчетная высота волны,Кроме того, общее заложение пляжного откоса в равно35 где в - заложение естественного откоса грунта под водой;4 з- диаметр...
Шпонка для уплотнения швов бетонного сооружения
Номер патента: 1165730
Опубликовано: 07.07.1985
Автор: Илюшин
МПК: E02B 3/16
Метки: бетонного, сооружения, уплотнения, швов, шпонка
...элемента уплотнительную полосу, покрытую слоями пластичного материала, снабжена дополнительным профильным элементом, герметично при крепленным к свободному концу уплотнительной полосы. Слои пластичного материала на уплотнительной полосе могут быть выполнены в виде треугольных призм,обращенных своим основанием в сторону шва сооружения,Кроме того, уплотнительная полоса15.может быть выполнена с продольными. гофрами.На фиг.1 показана шпонка, расположенная в бетонном сооружении додеформации блоков сооружения одинотносительно другого; на фиг.2 - тоже, после деформации блоков. Шпонка содержит профильный элемент 1, выполненный, например, в виде тавра (он может быть также в виде 25 швеллера, уголка или другого профиля), одна грань которого...
Плотина из грунтовых материалов
Номер патента: 1165732
Опубликовано: 07.07.1985
Автор: Шатыгин
МПК: E02B 7/06
...4. Образующаяся приэтом щель будет заполняться несвязным грунтом переходного слоя 4. Процесс деформирования двух противофильтрационных элементов происходит одновременно, но с разными скоростями.Если рассматривать известные фор:мы переходного слоя вертикальныепродольные боковые поверхности и расходящиеся к основанию, то при самоуплотнении Дополнительного противофильтрационного элемента возможенразрыв сплошности в гребне плотины,Преимущества устРойства переходного слоя по предлагаемой форме в большей мере проявляются, если в него после возведения плотины установить напериод самоуплотнения дополнительного противофильтрационного элемента 2замораживающую систему. В этом случае32 Составитель Н.КавешниковРедактор Н,Тупица Техред М.Кузьма...
Устройство для снижения кавитации в гидротехническом водоводе
Номер патента: 1165733
Опубликовано: 07.07.1985
Автор: Лукс
МПК: E02B 7/26
Метки: водоводе, гидротехническом, кавитации, снижения
...порог 7 сканалами 8 и щелевым соплом 9, дефлектор 10 с каналами 6 и соплом 11,причем щели сопел 5, 9 и 11 сопряжены внутри с пористыми пластинами 5012. Сооружение имеет опорные катки13, шахту 14, баки 15 питания, задвижку 16 с насосом 17.Устройство работает следующимобразом. 55При открытии и закрытии затвора3 (последний поступательно движетсяс помощью катков 13 в шахте 14 вверх 733 2или вниз) в затворной камере наблюдается отрыв потока от ножевой части затвора 3 и возникает кавитация в зоне раздела (зоне смещения) между транзитной струей и водоворотной областью затвора 3 и порога 7, По подводящимканалам 4, 6 и 8 и щелямсопел 5, 9 и 11 в зону смешения впрыскивается вода с высокомолекулярными добавками полиакриламида. При этом концентрация...
Крышевидный затвор для оросительных каналов
Номер патента: 1165734
Опубликовано: 07.07.1985
МПК: E02B 7/48
Метки: затвор, каналов, крышевидный, оросительных
...нирно соединеные в верхней частистворки, имеющие в нижней части шарниры, размещенные в горизонтальныхнаправляющих, и привод, направляющие35шарнира верховой створки расположены вьппе флютбета в устоях.Кроме того, привод выполнен в виде поплавка, прикрепленного к однойиз створокНа фиг.1 изображен крышевидный затвор, продольный разрез; на фиг.2 -разрез А-А на фиг.1; на фиг.3 - затвор при пропуске всасывающего патрубка передвижной насосной станциииз верхнего бьефа в нижний.Затвор состоит из створок 1 и 2,соединенных шарниром 3 и установленных между устоями 4 сооружения, в придонной части которых устроены направляющие 5 и б. Створка 2.выполнена ввиде решетки, створка 1 может иметьуплотнение 7 и выполнена в виде щита,Створки 1 и 2 имеют...
Способ выполнения лотка водосбросного сооружения
Номер патента: 1165735
Опубликовано: 07.07.1985
Автор: Илюшин
МПК: E02B 8/02
Метки: водосбросного, выполнения, лотка, сооружения
...в виде обратных усеченных конусов с большимоснованием, расположенным на уровне 55верха несущего слоя, а после,бетонирования несущего слоя извлекают избетона муфты и вставляют в образованные ими гнезда металлические кольца-ванны, устанавливают в иэносостойком слое арматурную сетку, надевают на сетку крюки, нижние концы которых вставляют вкольца-ванны и сваривают их с анкерными стержнями, после чего наносят изностойкий слой.На фиг. 1 изображен лоток водосбросного сооружения с износостойким покрытием; на фиг, 2 - узел 1 на фиг. 1, анкерный стержень с надетой на него муфтой; на фиг. 3 - то же, анкерный стержень с образованным вокруг негогнездом, на фиг. 4 - то же, анкерный стержень с надетым на него кольцом-ванной и установленной арма-,...
Противоселевое сквозное сооружение трамплинного типа
Номер патента: 1165736
Опубликовано: 07.07.1985
Автор: Гавардашвили
МПК: E02B 8/06
Метки: противоселевое, сквозное, сооружение, типа, трамплинного
...селевого потока может иметь место разрушение именно пяток арки, чтоскажется на возможности многократного использования и общей надежностиустройства. Кроме того, треугольная,40форма ячеек способствует быстройзакупорке вершин треугольников иуменьшению площади живого сеченияячеек, что значительно снижает ихэнергогасящий эффект. 45Цель изобретения - повышение надежности и долговечности путем исключения динамического воздействияна пяты арки.Поставленная цель достигается 50тем, что в противоселевом сквозномсооружении трамплинного типа, включающем арочно-ячеистый каркас глухим коническим оголовком, направленным против потока, и арочное основание, арочно-ячеистый каркас выполненв виде опрокинутого полуцилиндраиз продольных балок,...
Рыбозащитное устройство
Номер патента: 1165737
Опубликовано: 07.07.1985
МПК: E02B 8/08
Метки: рыбозащитное
...засорения кассет.Поставленная цель достигается тем, что рыбоэащитное устройство, включающее рыбозащитные кассеты, ус. тановленные поперек водотока в направляющих, сороудерживающую решетку, снабжено источником механических35 колебаний и струнами, заключенными в. кассеты с натяжением, при этом средние части струн посредством трособлочной системы соединены с источником механических колебаний.Кроме того, кассета снабжена натяжным устройством струн, выполненным в виде подпружиненного рычага.На фиг. 1 изображено рыбоэащитное устройство, продольный разрез по водотоку; на фиг. 2 - рыбозащитная кассета вид А на фиг. 1; на фиг. 3 натяжное устройство..Рыбозащитное устройство содержит сороудерживающую решетку 1, предва рительно натянутые...
Способ предварительного обетонирования стальных облицовок
Номер патента: 1165738
Опубликовано: 07.07.1985
Автор: Фрейшист
МПК: E02B 9/06
Метки: обетонирования, облицовок, предварительного, стальных
...половины облицовки; на фиг. 3 - установка облицовки на стеллаже после отверждения бетона первой очереди и удаления перегородки; на фиг. 4 - стале 15 бетонный блок после окончания обетонирования, на фиг. 5 - вариант технического решения с использованием качающегося стеллажа (стадия обетонирования, соответствующая фиг. 2). 20На опорную поверхность стеллажа 1, наклоненную к горизонту под углом сА, устанавливают облицовку, состоящую из стального листа 2 с приваренными ребрами 3 и анкерами 4. Об лицовку оборудуют опалубкой, имеющей перегородку 5 и подпорки 6,На облицовку укладывают последовательно бетонную смесь 7 и 8, распределяют и уплотняют ее. 30Согласно предлагаемому способу обетонирование стальной облицовки ведется в следующей...
Автоматический регулятор водоподачи
Номер патента: 1165739
Опубликовано: 07.07.1985
Автор: Гурин
МПК: E02B 11/00
Метки: автоматический, водоподачи, регулятор
...и пригруженной осадкосборником..На чертеже изображен автоматический регулятор водоподачи, продольныйразрез.Автоматический регулятор водопода.чи состоит из колодца 1, в которомустановлены выпускной патрубок 2 ивпускной патрубок 3, снабженный. эластичным клапаном 4, гидравлическисвязанным через трубку 5 с.эластичной емкостью,6, пригруженнай черезшток 7 осадкосборником 8, снабженнымкапельницей 9 и закрытым сверху сеткой 10.Автоматичесаий регулятор водоподачи работает следующим образом.При выпадении значительных атмосферных осадков вода, собранная восадкосборнике 8, создает добавочное давление на эластичную емкость 6, врезультате чего жидкость выдавливается через трубку 5 в эластичныйклапан 4, который прикрывает впускной патрубок 3, а при...
Кротователь
Номер патента: 1165740
Опубликовано: 07.07.1985
Авторы: Бернацкий, Гирол, Ступак
МПК: E02B 11/02
Метки: кротователь
...вяжущего раствора. Внутри этого трубопровода расположен трубопровод 4 для подачи топлива и трубопровод 5 для подачи воздуха. За ТРенеРом для Рав номерного распределения вяжущего раствора по поверхности формируемой дрены расположен отражатель 6, выполненный несколько большего диаметра, чем дренер, для того, чтобы 40 раствор вдавливался в грунт, Внутри отражателя расположена горелка 7. Для более экономного использования тепла горелки в боковой поверхностиотражателя выполнены окна 8. Выходное отверстие 9 служит для хорошегоотвода продуктов сгорания. На поверхности отражателя расположены ножи О, выполненные в виде прямоуголь-ной трапеции с острым углом, сориентированным в направлении движениядренера, и смещенные в сторону дренера по...
Искусственный намораживаемый остров
Номер патента: 1165741
Опубликовано: 07.07.1985
Авторы: Макеенко, Мирзоев, Мясковский
МПК: E02B 15/02, E02B 17/00
Метки: искусственный, намораживаемый, остров
...мантии ус-тановлен полый трубообразный элемент,внутренняя полость которого сообщенас хладоисточником. 45Причем с целью расширения возможностей управления хладоэапасом острова с одновременным повышением прочности в его периферийной части могутбыть установлены один над другим дополнительные трубообразные элементы,каждый из которых автономно связанс хладоисточником.На фиг. 1 изображен искусственныйнамораживаемый остров, на фиг. 2 - 55вариант исполнения острова с несколь-,кими трубообразными элементами; нафиг. 3 - вид А на фиг. 2. Я 41 2 Искусственный намораживаемый остров состоит из связанного с дном 1 моря 2 ледяного монолита 3, Внутри мантии 4 установлен полый трубообразный элемент 5, внутренняя полость которого сообщена с...
Уплотнение продольного шва обделки напорного туннеля
Номер патента: 1165758
Опубликовано: 07.07.1985
МПК: E02B 9/06
Метки: напорного, обделки, продольного, туннеля, уплотнение, шва
...полосы равна толщине обделки.Внешние боковые поверхности могутбыть выполнены рифлеными. 40Уплотнение может быть выполненос кулачковыми диафрагмами, расположенными вдоль внешних поверхностейполосы,На чертеже показано уплотнение,45поперечное сечение..1Уплотнение выполнено в виде резиновой полосы, состоящей из двух листов 1, объединенных на одном конце 50краевым утолщением 2, вйутри которого образовав продольный канал 3 ова"лоидального очертания (он может бытьи круглым).На внешней боковой поверхности 55полосы образованы выступы - рифы 4,а также продольные кулачковые диафрагмы 5. 758 гВ месте разделения полосы продольное цилиндрическое отверстие 6 , а в прорези 7 между листамивставлены периодически распорки (не показа)Полоса расположена...
Способ эксплуатации луговых угодий на днищах осушенных термокарстовых озер
Номер патента: 1166692
Опубликовано: 15.07.1985
Авторы: Корековцев, Рябчун, Скородумов, Томирдиаро, Ухов
МПК: A01B 79/00, E02B 11/00
Метки: днищах, луговых, озер, осушенных, термокарстовых, угодий, эксплуатации
...на улучшение произрастания растений, деградация луговык угодий предотвращается. Урожай ность травы возрастает после затопления до 228 ц/га зеленой массы, Последующие годы эксплуатация озерапродолжалась без затопления, но припоявлении признаков деградации лугавышеописанньдй прием предотвращениядеградации луговых угодий повторяют.П р и м е р 2. Эксплуатацияфлуговых угодний второго озера осуществляется с ручной уборкой трав.Глубина озера 1,9 м, толщина ледяного покрова в конце зимы 1,6 м.Осушают термокарстовое озеро путесброса озерной воды через открытыйосушительный канал в реку и засевают местными многолетними травами.В первый год эксплуатации днищеозера зарастало травой, поэтому неиспользовалось. В последующие годыосушенное озеро...
Способ измерения величины активного слоя пляжа
Номер патента: 1167245
Опубликовано: 15.07.1985
Автор: Салуквадзе
МПК: E02B 3/06
Метки: активного, величины, пляжа, слоя
...активного и намытого слоев в послештормовой период, по разнице величин которых определяют величину смытого слоя 2. 15Недостатком таких технических решений является размыв грунта вокруг устройства, так как оно выступает выше уровня грунта, что приводит к снижению точности измерения. Цель изобретения - повышение точности измерения.Цель достигается тем, что согласно способу, включающему установку в грунт в доштормовой период штанги с насаженным на нее подвижным кольцом и последующее определение величины активного и намытого слоев в послештормовой период, по разнице величин которых определяют величину смытого слоя, на штангу перед установкой ее в грунт дополнительно насаживают коль- ЗО ца одинаковой толщины, а после установки в грунт штанги...
Причальное сооружение на скальном основании и способ его возведения
Номер патента: 1167246
Опубликовано: 15.07.1985
Автор: Сапожников
МПК: E02B 3/06
Метки: возведения, основании, причальное, скальном, сооружение
...на основании и тыловую стенку, стойки выполнены в виде труб с анкерными выпусками на их концах, основание выполнено 4в виде бетонного массива, а тыловая стенка - в виде короба, открытого сверху и установленного на бетонном массиве, причемстойки заполнены бетоном, соединенным сбетонным массивом.50Кроме того, причальное сооружение выполнено в виде стойки с подкосами.Согласно способу возведения причального сооружения, заключающемуся в доставке конструкции. в сборе на плаву с помощью понтонов до места ее установки, подаче кон струкции материала сначала на основание и затем в конструкцию, в качестве материала, подаваемого на основание и конструк 2цию, используют бетон, подачу которогоосушествляют через трубы с анкерными выпусками, а в...
Покрытие откосов земляных сооружений
Номер патента: 1167247
Опубликовано: 15.07.1985
Автор: Зюзьгин
МПК: E02B 3/12
Метки: земляных, откосов, покрытие, сооружений
...повреждения шляпок выступов плавающими предметами и припаями льда, который при подвижках может или оторвать или срезать все выступающие части, что неизбежно приведет к нарушению всего покрытия, а это показывает на ненадежность работы этого устройства. Целью изобретения является повышение надежности работы покрытия и упрощение производства работ.Цель достигается тем, что в покрытии откосов земляных сооружений, состоящем из двух слоев плит, соединенных фиксирующими выступами из плит нижнего слоя, плиты нижнего слоя выполнены в поперечном сечении двутаврового профиля с асимметричным расположением полки двутавра, при этом общая высота стенки и верхней полки двутаврового профиля равна толщине плит верхнего слоя, плиты верхнего слоя...
Устройство для закрепления грунта внутри оболочки
Номер патента: 1167248
Опубликовано: 15.07.1985
Автор: Котов
МПК: E02B 3/12
Метки: внутри, грунта, закрепления, оболочки
...На нижней стороне плиты имеется листовой анод 3, а сквозь центральное отверстие 2 пропущен дренаж-катод 4 с изолирующим наростком 5. Листовой анод 3 и дренаж-катод 4 имеют кабельное соединение соответственно с положительным и отрицательным полюсами источника постоянного тока, кроме того, дренаж - ка 2тод 4, имеет трубопроводное соединение с вакуум-насосом (не показаны). Изолирующий паросток 5 дренажа-катода снабжен механизмом 6 погружения и извлечения, а изолирующая плита 1 - силовыми гидро- цилиндрами 7, сопрягающими ее с упорной конструкцией, выполненной в виде фланца 8, закрепленного на верхнем торце оболочки 9. Изолирующая плита снабжена уплотнением 10 по ее внешнему контуру и в центральном отверстии.Устройство работает следующим...
Противофильтрационная диафрагма
Номер патента: 1167249
Опубликовано: 15.07.1985
Авторы: Пушкаревич, Родионов
МПК: E02B 3/16
Метки: диафрагма, противофильтрационная
...фильтрации сильноагрессивных веществ в окружающую среду, а также снижение стоимости и трудоемкости возведения диафрагмы большой глубины.Поставленная цель достигается тем, что скважины и щели выполнены в виде ряда соединенных между собой замкнутых ячеек, внутри каждой из которых размещена скважина, заполненная чистой водой и сильнофильтрующим материалом.На чертеже изображена конструкция противофильтрационной диафрагмы..Из скважины 1 исходят под углом к оси диафрагмы две пары узких щелей 2. Пере секаясь со щелями, исходящими из соседних скважин, они образуют цепь замкнутыхячеек, внутри каждой из которых находится скважина 3, заполненная чистой водойи сильнофильтруюшим материалом, например гравиемРавенство. гидростатических...
Стенд для испытания швов гидротехнических сооружений
Номер патента: 1167250
Опубликовано: 15.07.1985
Авторы: Алимов, Деревенсков
МПК: E02B 3/16, G01M 19/00
Метки: гидротехнических, испытания, сооружений, стенд, швов
...стенда раздельно закрыты с помощью уплотнительной прокладки 21 и болтов с гайками 22, установленных по периметру прокладки 21 и болтов с гайками 22, установленных по периметру металлического 4 корпуса 14 отсеков 1, герметизирующимикрышками 23 и 24, которые соединены между собой эластичными диафрагмами 19.Для имитации горизонтальных и вертикальных деформаций элементов. 6 и 7 об лицовки в подвижных секциях 3 стендапредусмотрены механизмы горизонтального 25 и вертикального 26 перемещений.Механизм 25 горизонтального перемещения включает два винта 27 с головками, имеющими специальные прорези 28 для 0 обеспечения перемещения винтов (вверх.или вниз) в упорах 29 подвижных секций 3, и гайками 30, установленными в прорези 31 упорной плиты 32,...
Способ создания противофильтрационного покрытия
Номер патента: 1167251
Опубликовано: 15.07.1985
Авторы: Байчоров, Грибов, Евстратов, Косиченко
МПК: E02B 3/16
Метки: покрытия, противофильтрационного, создания
...защитного материала используют глинистые отходы нефтеперерабатываюших предприятий 11.Недостатком этого способа является невысокая степень его эффективности и увеличение фильтрационных потерь при повышении уровня воды в канале.Наиболее близким техническим решением к изобретению является способ создания противофильтрационного экрана, включающий укладку на экранируемое основание слоя резиновой крошки и отсыпку зашит- ного слоя грунта 2.Недостатком этого способа является зависимость эффективности водопроницаемости экрана от давления столба воды и толщины грунтовой засыпки над экраном. При небольших уровнях воды в водоеме или канале противофильтрационная способность экрана из резиновой крошки снижается,Цель изобретения является...
