E02B — Гидротехнические сооружения
Дренирующее устройство облицовки оросительного канала
Номер патента: 1328423
Опубликовано: 07.08.1987
Метки: дренирующее, канала, облицовки, оросительного
...каркас 1 из верхней и нижней плит с односторонне расположенными отверстиями 2, между которыми помещен гибкий перфорированный запорный элемент 3, отверстия 4 которого совпадают с от" верстиями в верхней плите, Причем внутренние поверхности плит, примыкающие к гибкому запорному элементу, обклеены по периметру пористой резиной 5,Устройство работает следующим образом.При высоком стоянии грунтовых водили при резком сбросе воды в сооружении избыточное гидродинамическое давление воды, превышающее гидро- статическое давление в канале, отжимает гибкий перфорированный запорный элемент 3 к верхней плите каркаса 1, тем самым обеспечивая свободный вход воды в отверстия 2 в нижней плите и выпуск через отверстия 4 в гибком перфорированном...
Бетонная плотина и способ ее возведения
Номер патента: 1328424
Опубликовано: 07.08.1987
Авторы: Кудинов, Сулимов, Швецов
МПК: E02B 7/06
Метки: бетонная, возведения, плотина
...водонепроницаемого бетона, о т л и ч а ю щ а я с ятем, что, с целью повьппения надежности сооружения и снижения стоимос-.ти и трудоемкости работ по возведе нию плотины,.между напорной стенкойи центральной частью встроена прокладка иэ беэусадочного материала,2. Плотина по п, 1, о т л и ч аю щ а я с я тем, что прокладка выпол иена из крупного омоноличенного заполнителя.3. Плотина по и, 1, о т л и ч аю щ а я с я тем, что прокладка вы.полнена из напрягающего бетона.55 4. Способ возведения бетонной плотины, включающий возведение напорнойстенки, выполненной из плотного водонепроницаемого бетона, центральнойчасти из малоцементного бетона и ниИзобретение относится к гидротехническому строительству, в частности к бетонным плотинам и...
Водозаборное устройство
Номер патента: 1328425
Опубликовано: 07.08.1987
Авторы: Сильченков, Фабриков
МПК: E02B 9/04
Метки: водозаборное
...для забора воды из поверхностных источников насосными станциями, работающими на закрытую оросительную сеть,Цель изобретения - повышение эффективности работы в условиях цветения воды и содержания в ней водорослей.На фиг, 1 изображено водозаборное устройство, вид сбоку; на фиг. 2 - узел 1 на фиг. 1; на Фиг. 3 - узел Т 1 на Фиг. 1 (при соприкосновении нб жа с корпусом); на фиг, 4 - то же, при расположении ножа с зазором относительно корпуса.Водозаборное устройство состоит из неподвижного корпуса 1. (Фиг. 1), в котором установлен сетчатый конический барабан 2, смонтированный на оси 3 вращения и имеющий на нижнем открытом торце сплошной режущий коль цевой нож 4. Ось 3 вращения связана с приводом 5 через соединительную муфту 6 шлицевым...
Обделка безнапорного гидротехнического туннеля
Номер патента: 1328426
Опубликовано: 07.08.1987
Автор: Илюшин
МПК: E02B 9/06
Метки: безнапорного, гидротехнического, обделка, туннеля
...в плоскостях, параллельных разлому; в пределах зон 4 влияния разлома по обеим сторонам шва2 швы 5 обделки выполнены в плоскостях с последовательно уменьшающимсянаклоном; на границах зон 4 влиянияразлома с неизменными блоками 6 массива породы швы 7 в обделке выполнены вертикальными.Ширина несущих колец 1 равна. примерно 0,3-0,5 ширины поперечного сечения туннеля, В швах 3, 5 и 7 размещены мягкие, например из битумматов.прокладки (не показаны). Несущие)кольца 1 соединены между собой стержнями 8 иэ высокопрочного материала,например из стали. На стержнях 8 надеты муфты из эластичного материала,например из резины. Размеры элементов обделки устанавливают на основании исследований на модели, например,из эквивалентных материалов.Обделка...
Узел сопряжения дрены с коллектором
Номер патента: 1328427
Опубликовано: 07.08.1987
Авторы: Белявский, Делятник, Шестов
МПК: E02B 11/00
Метки: дрены, коллектором, сопряжения, узел
...1 и коллектора 2 с коническойвставкой 5 обеспечивается прочноесоединение, исключающее заиление сопрягаемых элементов. 1 з.п. ф-лы,1 ил.Формула изобретения 2,.Узел по п. 1, о т л и ч а ющ и й с я тем, что вставка соединена с трубчатым элементом ребрами. Составитель А,ЛевчиковРедактор И.Шулла Техред М.Моргентал Корректор А,Зимокосов Заказ 3458/31 Тираж 606 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж-ЗЬ, Раушская наб., д. 45 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 1 132841.Изобретение относится к мелиорации и используется при строительстве закрытого дренажа.Целью изобретения является защитас коллектора от заиления и возможность подсоединения дрены к...
Устройство управления водоподачей на участке канала
Номер патента: 1328428
Опубликовано: 07.08.1987
МПК: E02B 13/00
Метки: водоподачей, канала, участке
...ему и с датчиков 7 в схемы 8 сравнения, сигналы с выхода которых равны нулю.По отношению к системам 5 управления, к их блокам (ключу 14, сумматору 9.и т.д.) принимаются термины верхний, средний и нижний соответственно разделению их по потоку воды (фиг,1).Пусть резервные объемы на участке отсутствуют а в нижнем водовыпуске необходимо поднять уровень до 105 см, для чего выходной сигнал нижнего за 1328428датчика б уровня устанавливают равным 105 см. При этом появляется сигнал разбаланса на выходе нижней схемы 8 сравнения; равный 15 см, который через нижние сумматоры 9, регулятор 10 поворачивает нижние жалюзи 11 против часовой стрелки. Регулятор 10 в нижней части участка поднимает уровень в нижнем водовыпуске, например, до 100 см...
Автоматизированная оросительная система
Номер патента: 1328429
Опубликовано: 07.08.1987
Автор: Кибальников
МПК: A01G 25/16, E02B 13/00
Метки: автоматизированная, оросительная
...15 индикации. Патрубки 9 и воздушные трубопроводы 12 создают линию связи от источника 10 избыточного давления или источника вакуума в потоках воды через гидротехнические сооружения до приемника звуковых колебаний (звука), например микрофона 4 на диспетчерском пункте. При этом величина избыточного давления или вакуума характеризует текущий расход 45 (или уровень воды) на гидротехническом сооружении.Система работает следующим образом.Увеличение расхода воды на гидротехническом сооружении 3 вызывает уве личение, например, вакуума в источнике 8 звука. При этом увеличивается подсос воздуха по патрубку 9 и возрастает амплитуда звуковых колебаний, возбуждаемых пневмоакустическим резонатором 11. Звуковые волны передаются по воздушному...
Способ строительства гидроузла с бетонной плотиной
Номер патента: 1330237
Опубликовано: 15.08.1987
Авторы: Боярский, Лошак, Парешнев, Прохоренко, Тарасов, Шохин
Метки: бетонной, гидроузла, плотиной, строительства
...уд. ро; ктиаи,Редактор Заказ 35 ВНИИП М. 1 етро ва7,(31 Росударствеиь3035, Мдствеиио-полиг 11 роизв Изобретение относится к гидротехническому строительству и может быть использовано нр строительстве гидроузлов с бетонными плотинами на реках с устойчивой продолжительной меженькхЦель изобретения уменьшение срока строительства гидроузла путем увеличения фронта строительных работ.На фиг.показан план перемычек котлована для возведения станционной части плотины; на фиг. 2 - план перемычек котлована станционной части плотины и котлована водообразной части плотины.В осенний период первого года строительства с падением расходов воды в реке возводят низководную перемычкуи после откачки воды из котлована бетоируют раздельный устой 2, в...
Устройство для охлаждения бетонных массивов
Номер патента: 1330238
Опубликовано: 15.08.1987
Авторы: Тугужеков, Уляшинский
МПК: E02B 1/00
Метки: бетонных, массивов, охлаждения
...наб., д. 45Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к строительству массивных бетонных сооружений, преимушественно плотин, и предназначено для охлаждения бетонных массивов в период экзотермицеского разогрева бетона.Цель изобретения - уменьшение термицеского трешинообразования в твердеюшем бетонном массиве путем обеспечения его равномерного охлаждения,На чертеже представлено предлагаемое устройство.Устройство состоит из трубчатого змеевика 1, подводящего 2 и отводящего 3 стояков, отводяшей трубы 4 и гибкого шланга 5.Устройство работает следующим образом.Хладоноситель из стояка 2 по змеевику 1 поступает во внутреннюю зону охлаждаемого массива, затем по концентрично...
Способ доставки из строительного дока в створ несимметричных блоков зданий электростанций
Номер патента: 1330239
Опубликовано: 15.08.1987
Авторы: Бернштейн, Гельфер, Назарьева, Усачев
МПК: E02B 1/00
Метки: блоков, дока, доставки, зданий, несимметричных, створ, строительного, электростанций
...осуществляемому наплавным методом.Цель изобретения - снижение трудоемкости работ за счет исключения баллансировки блоков на плаву. На фиг. 1 изображен блок здания приливной электростанции (ПЭС), возводимой наплавным методом, продольный разрез; на фиг. 2 - соединение двух несимметричных блоков.Блок включает в себя турбинный водовод 1, гидроагрегат 2 и водослив 3.Так как водовод 1 имеет несимметричное очертание, а агрегат 2 расположен в левой части здания, то общий центр тяжести Р наплавного блока не совпадает с центром водоизмещения Ъ. Несимметричное расположение водослива вдоль блока также влияет на смещение центра тяжести Р относительно центра водоизмещения.Блоки в строительном доке разворачивают один относительно другого так,...
Причальное сооружение
Номер патента: 1330240
Опубликовано: 15.08.1987
МПК: E02B 3/06
Метки: причальное, сооружение
...известного устройства по основному, авт. св.1273431. Цель изобретения - упрощение монтажа и снижение стоимости монтажных работ.На фиг. 1 изображено причальное сооружение в транспортном положении; на фиг. 2 - то же, с погруженными сваями и притопленным нижним модулем понтона для вывода его из-под причала.Причальное сооружение содержит нижний модуль 1 понтона с устройства изменения осадки. На нижнем модуле 1 разъемно закреплен верхний модуль 2 понтона. Сваи 3 пропущены через направляющие 4, попарно соединенные осями 5 и установленные на верхнем модуле 2 посредством муфт 6, расположенных по бортам в верхней части верхнего модуля 2, а в нижней его части (под муфтами 6) закреплены ограничители 7, причем,на палубе верхнего модуля 2 установлены...
Противоселевое сооружение
Номер патента: 1330241
Опубликовано: 15.08.1987
Автор: Байнатов
МПК: E02B 3/10
Метки: противоселевое, сооружение
...на специальныевыступы 13, расположенные на берегах 12.В местах стыковки блоков 1 устанавливаются блоки 2, затем вновь монтируются блоки 1 и т. д, В такой последовательности продолжается монтаж блоков до расчетной высоты. Строительство заканчивается монтажом блоков 1 последнего ярусаи на них в местах стыковки устанавливаются дугообразные шайбы 10 с бортами, охватывая ближайшие крайние автопокрышки 4 соседнего блока 1,Натяжным устройством 11 через тросы 8создаются расчетные усилия обжатия по всейвысоте сооружения.Предлагаемое сооружение работает следующим образом.Удар селевого потока воспринимаетсяблоками 1 и 2 и передается на фундаменты 9 через тросы 8 и на берега 12,при этом сооружение в целом работаетна сжатие как сплошная...
Берегозащитная шпора
Номер патента: 1330242
Опубликовано: 15.08.1987
Автор: Городецкий
МПК: E02B 3/12
Метки: берегозащитная, шпора
...1, установленных с интервалом между собой в береговой части русла. Расположены блоки 1 поперек потока 2 скошенными верхними гранями 3 и 4 и выполнены в виде призмы с открытыми торцами 5, Сквозные проемы 6 блоков 1 шпоры выполнены расширяющимися в ее продольном направлении в сторону берега 7. Кроме того, объем сквозного проема 6 каждого последующего в сторону берега 7 блока 1 больше объема сквозного проема 6 предыдущего блока 1,Берегозашитная шпора работает следующим образом,Придонные слои потока 2, имеющие наибольшее количество влекомых наносов, между блоками 1 попадают в зону замедленного течения и вследствие образования поперечного градиента напора от огибающих шпору струй направляются в сторону берега 7. Поперечный поток сквозных...
Способ замоноличивания стыков сборных железобетонных элементов в гидротехнических сооружениях
Номер патента: 1330243
Опубликовано: 15.08.1987
МПК: E02B 3/16
Метки: гидротехнических, железобетонных, замоноличивания, сборных, сооружениях, стыков, элементов
...относится к строительству и может быть использовано для замоноличивания стыков между сборными железобетонными элементами в гидротехнических сооружениях.Цель изобретения - упрогцение технологии производства работ и снижение стоимости работ путем создания условий твердения цемента в смеси без снижения прочности цементного камня от избыточного содержания воды в летнее время и без льдообразования в зимний период,Способ осуществляется в следующей последовательности.После установки железобетонных панелей гидротехнического сооружения стык заполняют сухой цементно-песчаной смесью с последующим уплотнением ее вибраторами, приставленными к опалубке стыков. Твердение цемента осуществляется путем отбора контактной влаги из грунта основания...
Противофильтрационное устройство аккумулирующей емкости
Номер патента: 1330244
Опубликовано: 15.08.1987
Авторы: Анахаев, Дидович, Захаров, Недрига
МПК: E02B 3/16
Метки: аккумулирующей, емкости, противофильтрационное
...малопроницаемым слоем 8, вьп 1 олненным из уплотненного глинистого грунта, асфальтополимербетона, полимерной пленки. Предлагаемое противофильтрационное устройство работает следующим образом,При пуске в эксплуатацию противофнльтрационного устройства аккумулирующей емкости одновременно с заполнением емкости жидкостью или промышленными отходами в пористую проницаемую подушку 2, расположеннуо в грунтовом основании 1, по системе перфорированных труб 3 от пневмонагнетательного устройства (не показано) подается воздух, инертный газ или безвредная газовоздушная смесь, и в любой части обьема пористой проницаемой подушки поддерживается известное давление Р подаваемой среды, превосходящее значение атмосферного давления Р и не превышающее значение...

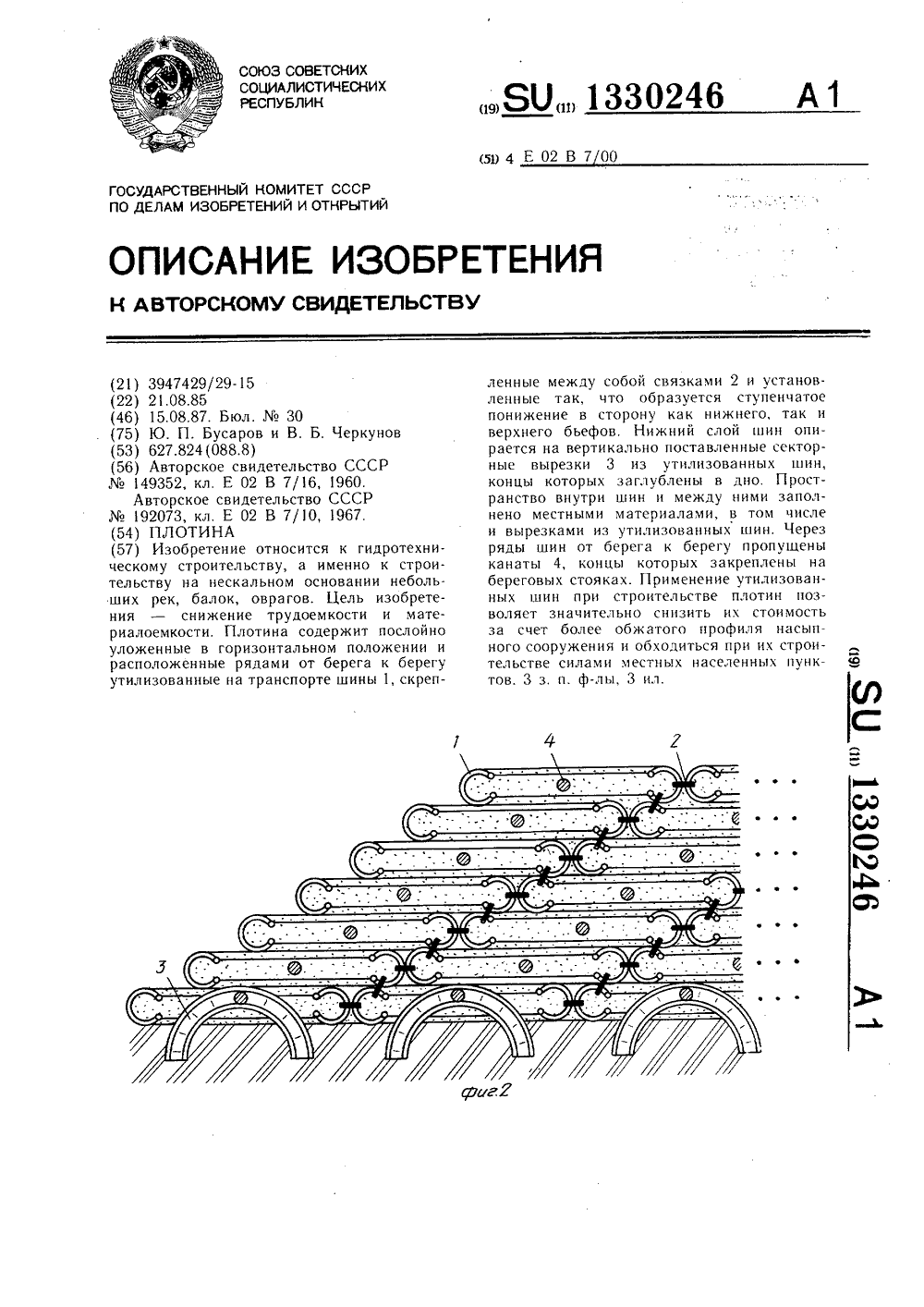

Плотина
Номер патента: 1330246
Опубликовано: 15.08.1987
МПК: E02B 7/00
Метки: плотина
...4/5 д уз Проектнаяам изобнаб., д Ужгоро Изобретение относится к строительству, а именно к строительству плотин на нескальном основании небольших рек, балок, оврагов.Цель изобретения - снижение трудоемкости и материалоемкости,На фиг. 1 изображена плотина, вид в плане; на фиг. 2 - то же, поперечный разрез; на фиг. 3 - вид секторной вырезки из шины.Плотина состоит из послойно укладываемых в горизонтальном положении и располагающихся рядами от берега к берегу утилизованных на транспорте шин 1, скрепленных между собой связками 2 и установленных так, что образуется ступенчатая конструкция с понижением в сторону как нижнего, так и верхнего бьефов, причем нижний с 1 ой шпп оп 01)аст.на верти кально поставленные секторные вырезки 3 из...
Способ технической мелиорации переувлажненных грунтов
Номер патента: 1330247
Опубликовано: 15.08.1987
Авторы: Когодовский, Кроник, Мурин, Погосян, Сивко
МПК: E02B 7/06
Метки: грунтов, мелиорации, переувлажненных, технической
...нрофилируют и формируют в виде неравно- сторонних гряд с наклонной поверхностью с ориентацией длинной стороной на юг, что позволяет максимально использовать энергию солнечной радиации. Одновременно профилируют основание между валками с целью создания возможности отвода воды и атмосферных осадков. Ориентировочный слой подсушки грунта в валках составляет от 0,5 до 2,5 лет. После подсушки в валках до влажности (1,15 - -1,5) Жо (где цто - оптимальная влажцосты руцтов) грунты в мерзлом или талом состоянии независимо от времени года транспортируют из валков на склады их хранения и образуют бурты, контуры, которых профилируют и формируют в виде неравносторонних гряд с наклонной поверхностью с ориентацией длинной стороной на юг. Г 1 еред...
Способ возведения водонапорных грунтовых сооружений при отрицательных температурах воздуха
Номер патента: 1330248
Опубликовано: 15.08.1987
Авторы: Балясников, Грешников
МПК: E02B 7/06
Метки: водонапорных, возведения, воздуха, грунтовых, отрицательных, сооружений, температурах
...комитета СССР но делам изобретений и откоытни1 13035, Моска, Ж 35, Рау инская наб., д. 4,5Производственно-полиграфическое предприятие, г Ужгород, ул. Проектная, 4 Изобретение относится к гидротехническому строительству, а именно к способам возведения водонапорных грунтовых сооружений, и может быть использовано при возведении противофильтрационных элементов плотин из переувлажненных связных грунтов в районах Крайнего Севера.Цель изобретения - повышение надежности сооружения путем увеличения интенсивности оттаивания и консолидации грунтов в строительный период.Способ осуществляется следук 1 щим образом.Переувлажненный связный грунт укладывается в противофильтрационный элемент с переходных зон, разравнивается бульдозером с...

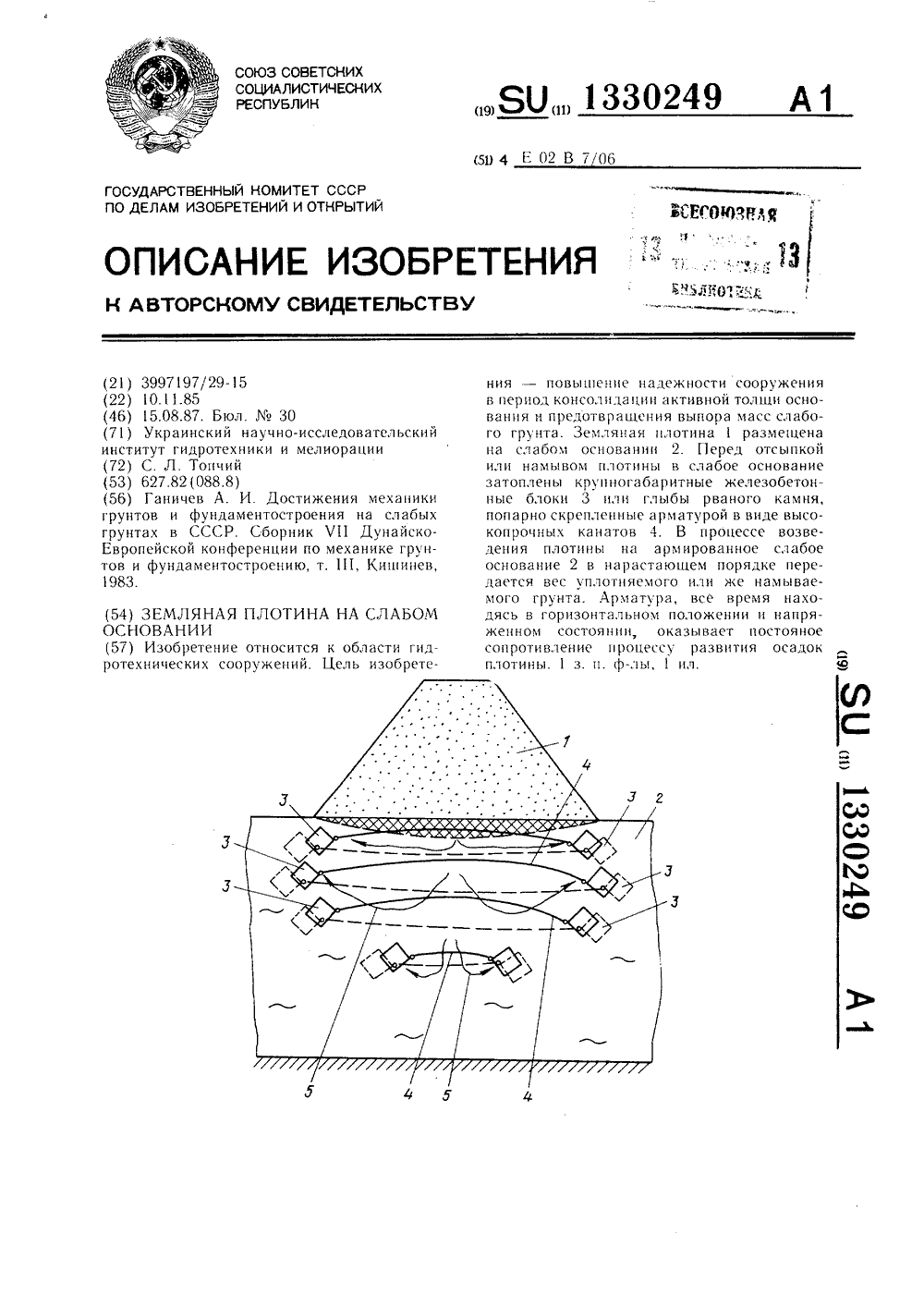

Земляная плотина на слабом основании
Номер патента: 1330249
Опубликовано: 15.08.1987
Автор: Топчий
МПК: E02B 7/06
Метки: земляная, основании, плотина, слабом
...поперечное сечение,Земляная плотина 1 размещена на основании 2 из слабых грунтов. Перед отсыпкой или намывом плотины в слабом основании 2 затоплены крупногабаритные железобетонные блоки 3 или глыбы рваного камня, котцарьг поп:но скреплены арматурой, выполненной из высокопрочных канатов 4, уложенных выпуклостью кверху. Указанная арматура образует поперечные ярусы армирования.Порядок возведения плотины на слабом основании следующий.Вначале заготавливают арматуру, состоящую из канатов 4 и блоков 3. Далее эту арматуру затапливают в расчетных створах с плавсредств (в лиманах) или же транспорта (на болотах), движущегося по пионерной насыпи, Затапливание арматуры происходит под действием веса блоков и может быть интенсифицировано...
Каменно-земляная плотина
Номер патента: 1330250
Опубликовано: 15.08.1987
Автор: Белан
МПК: E02B 7/06
Метки: каменно-земляная, плотина
...Редактор М. Петрова Техред И. Верес Корректор Е. Рашко Заказ 3547/3Тираж 606 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий3035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно.полиграфицеское предприятие, г. Ужгород, ул. Проектная, 4Изобретение относится к гидротехническому строительству и может быть использовано при возведении плотин в северной строительно-климатической зоне. Цель изобретения - повышение надежности работы плотины путем снижения кривой депрессии,На чертеже изображена плотина.Каменно-земляная плотина содержит вер. ховую 1 и низовую 2 призмы из каменной наброски, противофильтрационный элемент 3, полости 4; заполняемые противопучинистым грунтом, переходные зоны 5, защитный слой из...
Сборно-монолитная арочная плотина
Номер патента: 1330251
Опубликовано: 15.08.1987
Авторы: Мужаидов, Сулейманов
МПК: E02B 7/12
Метки: арочная, плотина, сборно-монолитная
...определенного радиуса, т.е. позволяет вь 1 полнить плотину в виде арки. При этом блоки устанавливаются узкой частью в сторону нижнего бьефа, что создает эффект клина и надежную работу сооружения в целом.Предлагаем ые блоки позволяют создавать конструкции плотин из одного арочного ряда блоков или нескольких. Для обеспечения большей надежности плотины (особенно для средних и высоких) между рядами стен сборных арок устраивают монолитные пояса 4 (фиг. 1), которые в плане также имеют форму арок и одновременно создают водо- непроницаемые пояса. Для устройства монолитных поясов опалубки не требуется, ее роль выполняют арочные стены из блоков 1 и 2.Все ребра блоков 1 выполнены усеченными, а у блоков 2 усеченными делают одно или все три ребра....
Гидропривод гидротехнического затвора
Номер патента: 1330252
Опубликовано: 15.08.1987
МПК: E02B 7/36
Метки: гидропривод, гидротехнического, затвора
...полость 19 управления гидрозамка 14 постоянно соелинена со штоковой полостью 9 гидро- цилиндра 1. Грузонесущая штанга 3 соединена с затвором 20. Верхний гидрозахват 5 управляется посредством гидрораспределителя 21, нижний гидрозахват 6 - посредством гидрораспределителя 22.Гидропривод гидротехнического затвора работает следуюгцим образом.Грузонесугцая штанга 3 зафиксирована относительно гидроцилиндра 1 посредством нижнего гидрозахвата 6, удерживая затвор 20 в крайнем верхнем положении (как изображено на чертеже). При этом верхний гидрозахват 5 выведен из зацепления со штангой 3. Управление гидрораспределителями О, 21 и 22 осуществляется посредством конечных выключателей 1 не показаны), фиксирующих верхнее и нижнее положение шток-поршня...
Уплотнение для высоконапорного затвора гидротехнического сооружения
Номер патента: 1330253
Опубликовано: 15.08.1987
Автор: Бураков
МПК: E02B 7/54
Метки: высоконапорного, гидротехнического, затвора, сооружения, уплотнение
...обоймы 1 и обращен вог.нутостью 19 к мембранному основанию5 упругого элемента 4, которое кромками 20 и 21 опирается на стенки22 и 23 вкладыша 17К выступу 10эластичной вставки 8 примыкает затвор 24 с уплотняемой поверхностью25. Обойма 1 жестко прикреплена кзакладным частям 26,45Уплотнение для высоконапорногозатвора гидротехнического сооружения работает следующим образом.Упругий элемент 4 в местах отсутствия уплотняемой поверхности 25(при частично открытом положениизатвора 24) находится в исходноммаксимально выдвинутом за пределыприжимных планок 2 положении (фиг. 3,сплошная линия). В местах контактас уплотняемой поверхностью 25 затвора 24 упругий элемент 4 и выступ 10эластичной вставки 8 сдеформированна величину "а" плюс "б" (фиг....
Устройство для осветления воды
Номер патента: 1330254
Опубликовано: 15.08.1987
Авторы: Голубенко, Клевцов, Пресняков
МПК: E02B 8/02
Метки: воды, осветления
...фиг, 1 изображено устройство для осветления воды, вид сверху; на фиг. 2 - разрез А-А на фиг. 1. Устройство состоит иэ подводящего канала 1, соединенного с входом спиральной камеры 2, которая имеет водопереливную стенку 3, очерченную по спирали Архимеда в пределах угла поворота радиуса-вектора от 6.до 4 т . Камера 2 помещена в корпус 4, к которому подсоединен отводящий канал 5, подающий воду потребителю, например где Е- максимальный радиус камеры, м;Н - высота стенки камеры, м;Чк - средняя по сечению, нормальному к направлениюдвижения потока, скоростьвращения воды в камере,м/с;- расход воды, входящей вкамеру, м /с;Н , - глубина слоя переливачерез стенку, м;ш . - коэффициент расхода через стенку;- текущее значение углаповорота...
Дренажное устье
Номер патента: 1330255
Опубликовано: 15.08.1987
Авторы: Боровой, Евреенко, Карпюк, Шкребей
МПК: E02B 11/00
...и другие), площадь Пластин нагрева увеличивается по периметру к низу трубы, при этом пластины 5 нагрева и части глухих труб 2 на дневной поверхности имеют покрытие черного цвета. Глухие трубы 2 укладывают в разных вертикальных плоскостях для устранения температурного влияния холодной воу из подтаявшей вышерасположенной ледяной пробки на нагрев нижележащих трубГлухие трубы 2 сопрягают с дренажной линией 6 через обратный фильтр 7, Между трубами 2 устанавливают глиняный замок 8Соединение нижней глухой трубы 2 с дренажной линией 6 происходит за зоной промерэания грунта.В зимнее время грунт промерзает, в устье образуются ледяные пробкИ, дренаж не работает.В весенний период происходит пос, тепенное оттаивание грунта сверху и снизу,...
Устройство для очистки каналов
Номер патента: 1330256
Опубликовано: 15.08.1987
Автор: Кондратьев
МПК: E02B 11/00
Метки: каналов
...Для регулирования величины зазора пульпоотвод выполнен подвижным в направлении вертикальной оси при помощи, например, резьбового соединения.К верхнему пульпоотводу 22 подсоединяется гибкий шланг 23 для отвода пульпы из каналов.Подвод 12 соединен гибким шлангом 24 с гидросеялкой 25Таким образом, питающий трубопровод 5, резервуар А пульпоотвод 19 с диффузором 20 и пульпоотвод 22 образуют гидроэлеватор,Устройство для очистки каналов работает следующим образом.Устройство опускают, например, в канал под мостом и устанавливают его вертикально, Включают гидросеялку 25 и вода по гибкому шлангу 24, подводу 12 и трубопроводу 11 поступает в головки 3 и 4. При нажатии на рукояти 1 и 2 рычаги 7 и 8 поднимают клапаны 9 и 10 и вода по...
Мелиоративная система
Номер патента: 1330257
Опубликовано: 15.08.1987
Авторы: Денисюк, Ткачук, Чугуевец
МПК: E02B 11/00
Метки: мелиоративная
...Техред В.Кадар Корректор А, Тяско Заказ 3548/32 Тираж 606 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к мелиорации и предназначено для повышения эФфективности управления водным режимом осушаемых земель.Цель изобретения - повышение эФ- фективности работы системы.На чертеже показаны регулирующие дрены, поперечный разрез.Осушительная система состоит из чередующихся дрен 1, 2 верхнего и дрен 3 нижнего параллельных ярусов. Дрены верхних ярусов сопряжены с коллектором 4 вертикальными отводами, дрены нижнего яруса соединены непосредственно с коллектором и ограничивают...
Стабилизатор расхода воды
Номер патента: 1330258
Опубликовано: 15.08.1987
Автор: Кунченко
МПК: E02B 13/02
Метки: воды, расхода, стабилизатор
...к цилиндрическому грузу 6, который посредствомтросовой гибой тяги 7, прикрепленнойк боковой его поверхности, и штока 8с винтом 9 связан с поплавком 10. Позицией 11 обозначен верхний бьеф,Стабилизатор работает следующимобразом.При минимальном уровне воды вверхнем бьефе цилиндрический груз 6с намотанной на нем гибкой лентой 3и тросовой тягой 7 находится в крайнем нижнем положении и примыкает книжней кромке окна 5 водовыпуска, аплоский щит 1 открыт на величину,обеспечивающую пропуск требуемогорасхода. При увеличении уровня водыв верхнем бьефе 11 поплавок 10 всплывает и благодаря наличию тросовойтяги 7 увлекает за собой цилиндричес.кий груз 6, раскатывая гибкую ленту 3. При этом по мере раскатываниягибкой ленты 3 благодаря наличию вней...
Диафрагменный гидрант
Номер патента: 1330259
Опубликовано: 15.08.1987
Авторы: Гурин, Евреенко, Сивогривый
МПК: E02B 13/02
Метки: гидрант, диафрагменный
...к мембране 10по периферийной части шайбой 11,Нижняя тарелка 9 выполнена с расположенными по периферийной части отверстиями 12 и прикреплена с помощью, стакана 13 к центральной части мембраны 10. Между стаканом 13 и тарелкой 8 установлена пружина 14. Стакан13 снабжен направляющей 15 с втулкой 16, прикрепленной ребрами 17 кпатрубку 6. Управляющий кран 18 вположении Закрыто соедниняет патрубок 6 с камерой 19 управления, а вположении "Открыто" , - камеру Ф 9 сатмосферой.Верхняя тарелка 8 прикрепленак диафрагмам 4 и 5 с помощью шайбы 20 с дросселирующим отверстием21, сообщающим между собой камеру 19управления с полостью 22.Гидрант работает следующим образом,Гидрант открывается при установкеуправляющего крана 18 в положение"Открыто"....
Морская платформа (ее варианты)
Номер патента: 1330260
Опубликовано: 15.08.1987
МПК: E02B 17/00, E21B 15/02
Метки: варианты, ее, морская, платформа
...она так и останется стоять внаклонном положении и ее. можно демонтировать, Если же металлоконструкции вышки 2 в нижней части разрушатся, то она упадет не на палубукорпуса 1, а за борт 6 платформы,не вызывая при этом дополнительных ЪФигурное продольное сечение легкоплавких вставок 7 например в виде двутавра, и утолщения опорных стоек 3, сопряженные с поверхностью вставок 7, вызваны необходимостью обеспечения прочности этих стоек 3 в процессе эксплуатации платформы, поскольку такая конструкция препятствует разрушению стоек от воздействия растягивающих нагрузок, которые возникают в результате действия инерционных сил при качке морской платформы. С другой стороны, горизонтальную составляющую от веса буровой вьппки 2 в месте разреза А-А...
