E02B — Гидротехнические сооружения
Водовыпуск
Номер патента: 1435697
Опубликовано: 07.11.1988
Автор: Мемиш
МПК: E02B 13/00
Метки: водовыпуск
...для бодачи воды из открытой в закрытую Оросительную сеть.Цель изобретения -- возможность регуЛирования расхода и повышение эксплуатационной надежности.На чертеже изображен водовыпуск.Водовыпуск включает вмонтированный в днище лотка 1 выпускной патрубок 2, соединенный через гофрированную вставку 3, усиленную боковыми планками 4, шарциром 5, с подвижным кривоколецным патзубком 6, свободный конец которого 7 вьшолен в форме части дуги окружности с центом в шарнире 5. Подвижный патрубок 6 снабжен тросовым механизмом 8, воздушной трубкой 9, верхний конец которого расположен выше кромки лотка, и приемной камерой 10 с уплотнительным кольцом 11. Приемная камера выполнена той же дугообраз,ной формы, что и входящий в нее свободный конец подвижного...
Способ поддержания акватории в незамерзающем состоянии
Номер патента: 1435698
Опубликовано: 07.11.1988
МПК: E02B 15/02
Метки: акватории, незамерзающем, поддержания, состоянии
...- повышение эффективности использования тепла гидравлической струи за счет уменьшения интенсивности теплообмена ее с атмосферой.На чертеже изображена установка потокообразователя в акваторию под углом сс.Способ поддержания акватории в незаугерзающем состоянии осуществляют следуюггсим образом.Потокообразователь с напорной камеройустанавливают в акватории с заглублегием водовыпускного патрубка с соплом 2 ца беличину Н и наклоном оси сопла 2 к оризонту под углом а. При запуске потокоФбразователя через водозаборный патрубок 3 ггосредством гидравлического винта, цаходягцегося в напорной камере 1, происходит габор глубинной воды и выброс ее через водовыпускной патрубок с соплом 2 в погерхностный слой акватории. Вследствие грагцения...
Установка для сбора нефти и нефтепродуктов с поверхности воды
Номер патента: 1435699
Опубликовано: 07.11.1988
Авторы: Баев, Васильева, Галюк, Гумеров, Забела, Значков, Ихсанов
МПК: E02B 15/04
Метки: воды, нефтепродуктов, нефти, поверхности, сбора
...на: загрязненный участок реки с возможностью подтекания пленки нефти 35 под приемную камеру 6. 11 ри этом контакт кромок задней стенки 7 и передней 8 должен обеспечить полную герметичность вакуумной системы. Решетка 9 должна быть поднята вверх до контакта с кромкой передней стенки 8 и зафиксирована в этом положении шарнирно-рычажным механизмом с пружиной 14. Выносное заборное устройство 1 соединяют вакуум-проводом 16 с отстойно-вакуумным резервуаром 2, а сливной рукав 28 подсоединяют к обратному клапану 29. Напорный патрубок насоса 4 трубопроводом 22 подсоединяют через обратный клапан 17 к резервуару 23. Производят электрообвязку привода насосов 3 и 4 с передвижной электростанцией 34.Установка работает следующим образом, После...
Устройство для управления гидротехническим затвором шлюза
Номер патента: 1436101
Опубликовано: 07.11.1988
Автор: Терешкин
Метки: гидротехническим, затвором, шлюза
...спаренньн. наодном валу дна потенциометра, Выхсдысумматоров 12 связаны с входами регулируемых электрогидравлических уста"новок 1. Устройство работает следующим образом.При движении затнора 5 посредством силовых поршней 3, связанных по 5 средством штокон 4 с кромками затвора, длина магнитопроводов трансформаторов не остается неизменной, поэтому магнитное сопротивление изменяется и зависит от положения поршней 3.-" Причем при синхронном движении затвора 5 магнитные сопротивления обоихмагнитопроводов равны, а при несинхронном они отличны, Так как магнитноесопротивление не остается постоянным,1 то не остается постоянным магнитныйпоток в магнитопронодах и ЭДС на вторичных обмотках 7 трансформаторов, аследовательно, и на входах реверсивного...
Ячеистая плотина
Номер патента: 1437457
Опубликовано: 15.11.1988
Автор: Докин
...окна. Открытие окон происходит следующим образом. При помощи механизмов 8 уменьшается длина гибких тяг 6, а так как гибкие тяги 6 прикреплены замками 7 к двум рядом расположенным в каждом ряду упругим кольцевым элементам 1, то они расходятся в стороны и увлекают за собой и все кольцевые элементы, находящиеся на данном тросе в промежутке между смещаемым кольцевым элементом 1 и берегом 4 или следующим рядом расположенным окном. В 5 10 15 20 25 30 35 40 качестве упругих кольцевых элементов можно использовать утилизированные автомобильные шины.Раскрытие окна по схеме, представленной на фиг. 2, позволяет создать промывной режим в нижней части плотины, что целесообразно выполнять в случае установки ячеистой плотины в канале,...
Устройство для определения фильтрационных потерь воды из облицованных водоемов
Номер патента: 1437465
Опубликовано: 15.11.1988
Авторы: Галицкий, Ищенко, Косенко, Косиченко
МПК: E02B 1/00
Метки: водоемов, воды, облицованных, потерь, фильтрационных
...иа л(эг(1 гч г;(С 33(а(Эжс 331 С ЧССЬ 9 ПЕСКа и ЦЕ 1131зсг 1(1 Йству прикрепл(иле 1 нирь( 1) .;.(н О(гусл;31(ия его на дно (од(.еч:1. 11 р(д з геа 1 ИЯвк(гн тс.т роис та(1 ; :(1.г(. "., г;: . :1 ь ( аН НЫбРЛ 1(ЯЧ СТВОРЕ ВОДОЕМа ИЛН Канал а натяг ни ветен трос, вдоль которого Пг 13 ЕДВИГаЕтСН ЛОДКВ и С ИЕЕ ПРОИЗВОДИТ ся оиусн,"ние иа шнурах 0 устройства на дно или откос водоема иди канала.Иредаар(тель 3( перед установкой створ канала очн 1 цается от наносов. Установленное в точке устройс(ю прикрепляется к бетону (Ю 31(оьки водоема путем схватывании цементно песчаного раствора, образо.10 наииОг(2 прн в:34 нмодейстВни с Водой сме.сн (э н егсэ (и ремец 3 иваиин иузырьками г(о(я, ни.(елнеч(эго карбидом кальция. Для услорснин цеплеиин...
Способ строительства гидротехнического заглубленного сооружения и погружная конструкция для его осуществления
Номер патента: 1437466
Опубликовано: 15.11.1988
Авторы: Арсеньев, Копытов, Михлин, Ольшевский, Остюков, Перминов
МПК: E02B 1/00
Метки: гидротехнического, заглубленного, конструкция, погружная, сооружения, строительства
...поверхностными электродами 5. В углублениях 6 ножевой части 2 размещены электроды 7, выполненные перфорированными по всей длине с возможностью поступления глинистого раствора тиксотропной рубашки 4 в углубления 6 ножевой части 2.На поверхности установлен источник 8 постоянного тока, полюса 9 и 10 которого подключены к поверхностным электродам 5 и перфорированным электродам 7, расположенным на поверхности ножевой части 2 оболочки 1, причем полюса 9 и 10 источника 8 постоянного тока изменяют по мере погружения оболочки в грунт 3.Способ, согласно изобретению, реализуют следующим образом,Сооружают поярусно или целиком оболочку 1 с ножевой частью 2, облицованной листовыми электродами 5. В ножевой части 2 предусматривают устройство...
Способ сооружения ограждающей перемычки на водопроницаемых грунтах акватории
Номер патента: 1437467
Опубликовано: 15.11.1988
Авторы: Лукин, Николаевский, Перлей
МПК: E02B 1/00
Метки: акватории, водопроницаемых, грунтах, ограждающей, перемычки, сооружения
...которое исключает их деформацию от действия воды.Затем в полости оболочки по оси перемычки через материал 6 засыпки и водопроницаемый слой 4 основания прорезают щель 7 и заполняют ее противофильтрационн о й смесью.Если основание ограждающей перемычки представлено чередуюгцимися слоями водопроницаемых и глинистых грунтов, то щель 7 прорезают до водоупора, находящегося на нижней отметке ограждаемого котлована,Прорезание щели 7 и заполнение ее противофильтрационной смесью осушествля 1 от, например, путем вибрационного погружения и извлечения полых инвентарных элементов с одновременной подачей противофильтрационной смеси.Последовательно погружая и извлекая вдоль оси перемычки инвентарные элементы и подавая по ним смесь, получают сплошную...
Берегозащитное сооружение
Номер патента: 1437468
Опубликовано: 15.11.1988
Автор: Гергель
МПК: E02B 3/06
Метки: берегозащитное, сооружение
...откате волны вода из прибрежной зоны и внутренних полостей сооружения перетекает обратно в водоем черезволногасящие камеры 4.Принцип работы предлагаемого берегозащитного сооружения основан на явлении диссипации кинетической энергии поддействием сил трения. При встрече с фронтальной гранью сооружения волна разде ляется на части и в камерах 4 преобразуется в отдельные турбулентные потоки воды, состоящие из множества отдельных струек, движущихся с неодинаковыми скоростями по разнообразным траекториям. При этом безнапорное движение воды, характеризуемое свободной поверхностью водоема, становится напорным, так как потоки со всех сторон ограничены суживающимися стенками камер 4, а потенциальная энергия волны преобразуется в...
Плавучий волнолом
Номер патента: 1437469
Опубликовано: 15.11.1988
Автор: Карташев
МПК: E02B 3/06
...из полотнищ капроновой сетки 1, прикрепленных на поверхности к горизонтальньм поверхностным канатам 2, а под водой к вертикальным канатам 3 и горизонтальным канатам 4, связанным между собой в точках 5 пересечения. На поверхностные канаты 2 нанизаны пенопластовые поплавки 6 для увеличения плавучести и усиления волногашения, канаты 2 связаны между собой в точках 7 пересечения,По наружному периметру плавучий волнолом прикреплен к плавающим буям 8, которые в свою очередь крепятся при помощи натяжных канатов 9 к якорям 10. По внутреннему периметру волнолом крепится непосредственно к охраняемому объекту 1. Вертикальная подводная сетка растянута канатами 12 к якорям 13.Устройство работает следук)щим образом, Во время штил 1 плавучий...
Способ монтажа тонкостенных цилиндрических оболочек, собираемых одна в другую, для возведения гидротехнических сооружений и устройство для его осуществления
Номер патента: 1437470
Опубликовано: 15.11.1988
Авторы: Данилочкин, Поварницын
МПК: E02B 3/06
Метки: возведения, гидротехнических, другую, монтажа, оболочек, одна, собираемых, сооружений, тонкостенных, цилиндрических
...диаметра последней.Способ монтажа оболочек, собираемыходна в другую, заключается в следующем.На стационарные роликоопоры 5 устанавливают чаружную обопочку 2. Затем соосно роликоопорам 5 располагают дополнительно опору, выполненную в виде направляющего желоба 4, таким образом, чтобы торец желоба 4 без зазора совпал с кромкой торца наружной оболочки 2. При этом радиус направляющего желоба 4принимают равным внутреннему радиусунаружной оболочки 2, На направляющий желоб 4 устанавливают две роликовые тележки 3, на которые укладывают внутреннюю оболочку 1. Оболочки 1 и 2 пово 10 рачивают вокруг продольной оси, выполняяподготовительные операции к сварке, подгонку ребер жесткости к пазам и отверстий к патрубкам, при этом некоторые из них...
Способ намыва однородных сооружений из песчано-гравийных и гравийно-галечных грунтов
Номер патента: 1437472
Опубликовано: 15.11.1988
Авторы: Гребенщиков, Зобнин, Липский, Рейфман, Шкундин
МПК: E02B 7/06
Метки: гравийно-галечных, грунтов, намыва, однородных, песчано-гравийных, сооружений
...путем ликвидации сегрегации грунта.На фиг. 1 представлен разрез по сооружению, возводимому данным способом, разрез по А - А; на фиг, 2 - вид в плане.Способ намыва однородных сооружений , из песчано-гравийных и гравийно-галечных грунтов осуществляют следующим образом.На естественной поверхности 1 основания карты намыва сооружения путем отсыпки или выемки грунта формируется искусственное основание 2 с уклоном 1:20 - 1:50 от края карты намыва к водосбросным колодцам 3, после чего формируются дамбы обвалования 4, С помощью раструбных труб 5, 6, 7 и т. д., укладываемых параллельно дамбам обвалования 4 на расстоянии 7 - 8 м от их основания, намывается первая полоса 8 путем выпуска пульпы из торцов труб 5, 6, 7.Грунт откладывается на выходе...
Глубинный межбьефный переход и способ его закрытия
Номер патента: 1437473
Опубликовано: 15.11.1988
Автор: Ягин
Метки: глубинный, закрытия, межбъефный, переход
...сторону верхнего бьефа и сопрягается с подводящим водоводом 5, а меньшее основание конуса обращено в сторону нижнего бьефа и сопрягается с отводящим водоводом 7, При этом площадь. поперечного сечения подводящего водовода 5 равна или больше площади большего основания конуса, а диаметр большего основания конуса равен или больше диаметра затвора.После отвердения вещества 4 (бетонного раствора) затвор превращается в гидронепроницаемую перемычку постоянного исполнения с расположением перемычки в затворной камере 6. Таким образом, временный затвор объединен с гкдронепроницаемой перемычкой постоянного исполнения. В отводящем водоводе 7 уровень воды 8 устанавливается в зависимости от уровня воды в нижнем бьефе гидроузла.При дальнейшем повышении...
Рыбозащитное устройство
Номер патента: 1437474
Опубликовано: 15.11.1988
Метки: рыбозащитное
...диска 13 с вырезом 14, установленного на оси 15 с возможностью вращения внутри напорной камеры 16, к которой примыкают части 9 и 10 трубопровода 7. Ось 15 с помощью передачи 17 соединена с управляемым двигателем 18, служащим задатчиком частоты колебаний. Щелевое сопло 6 ориентировано в сторону рыбоотвода 19.Устройство работает следующим образом.Поток воды, истекающий из щелевого сопла 6, при натекании на пластины 1 закрепленные в узловых точках 2, возбуждает в них изгибные колебаения. Работа устройства основана на генерировании возмущений в жидкой среде в виде поля скоростей и давлений при взаимодействии вытекающей из щелевого сопла 6 струи с пластинами 1. Для создания изменяющегося по мощности излучения гидродинамического поля,...
Водозаборное сооружение
Номер патента: 1437475
Опубликовано: 15.11.1988
Авторы: Антонов, Бондаренко, Бревнов, Денисов, Егоров, Ефименко, Каптелинин, Молоканкин, Чертов
МПК: E02B 9/04
Метки: водозаборное, сооружение
...готови ности к проведению технологических операций по управлению положением водозаборного сооружения относительно поверхностий водоема 5. Формула изобретения Изобретение относится к гидротехническим сооружениям, предназначенным для забора воды из водохранилищ-охладителейсистемах циркулированного водоснабженитепловых и атомных электростанций.Цель изобретения - упрощение конструкции,На фиг, 1 изображен поперечный вертикальный разрез водозаборного сооруженипри заборе донных слоев воды; на фиг. 2 -то же, при заборе поверхностных слоев водьВодозаборное сооружение состоит из гибкого водонепроницаемого полотнища 1 с поплавками 2, 3 и 4, установленного в водоеме 5, устройств для крепления полотнища 1 к дну 6 водоема 5, каждое икоторых...
Устройство для подъема воды из водоема
Номер патента: 1437476
Опубликовано: 15.11.1988
МПК: E02B 9/08
...давления, одновременно вода из моря по трубопроводу 20 через обратный клапан 21 заполняет герметичную емкость 16. Воздух из емкости 16 вытесняется водой в атмосфе. ру через перепускной клапан 12. При наполнении водой емкости 16 датчик 22 дает сигнал в АСУ 39.При поступлении от датчика 10 сигнала о достижении рабочего давления АСУ 39 переключает перепускной клапан 12, соединяющий емкость 16 с атмосферой, на соединение с рессивером 8.Одновременно АСУ 39 открывает клапан 25 и соединяет емкость 18 и емкость 17. Сжатый воздух из ресивера 8 по трубо37476 10 15 20 Формула изобретения 25 30 35 40 45 50 314 проводу 11 через перепускной клапан 12 поступает в емкость 16 и вытесняет воду по трубопроводу 24 через клапан 25 в вышележащую...
Дренажный трубопровод
Номер патента: 1437477
Опубликовано: 15.11.1988
Авторы: Гросс, Марченков, Мухин, Шохнин
МПК: E02B 11/00
Метки: дренажный, трубопровод
...давления 13, трубопровод 12 и полость 5 трубы 2 10 представляют собой замкнутую гидравлическую систему, то знакопеременное давление источника 13 вызывает аналогичное изменение объема полости 5. При этом при повышении давления внутренний слой 4 трубы 2 сжимается, перемещаясь в направлении к. оси дренажного трубопровода. Это, в свою очередь, вызывАет растяжение гоФрированных трубок 6. Внутренрий объем трубок 6 увеличивается, что создает разрежение в трубках 6 и подсос грунтовых вод в полость трубок б. Грунтовые воды через клапаны 9 поступают в трубки 6 и далее через клапаны 10 - в.трубу 2При снижении давления источником 13 объем полости 5 уменьшается, внут ренний слой 4 трубы 2 растягивается,перемещаясь в направлении от оси...
Устройство для очистки поверхностных проточных вод от нефтепродуктов и механических загрязнений
Номер патента: 1437478
Опубликовано: 15.11.1988
Авторы: Быков, Ильин, Ланина, Трунин
МПК: E02B 15/04
Метки: вод, загрязнений, механических, нефтепродуктов, поверхностных, проточных
...рекиЬк(м); Ь и йк - глубина реки и струе- направляющего канала (м).Ширина струенаправляющего канала 4 = 0,2 м определена исходя из условия механизированной его очистки, аЬрширина ЬЬР -- (м) - иэ условияЬкзначения скорости движения воды в канале, обеспечивающей поступление и задержание загрязнений в очистчой емкости в том случае, если это не обеспечивается скоростью и расходом воды в реке.Длина струенаправляющего канала (1) изменяется.в пределах от 0,5 м до 1 к1 0 Ь(м) . При длине канала(менее 0,5 м иэ экспериментальных опытов не будет Формироваться поток воды, обеспечивающий поступление загрязнений в очистную часть сборной емкости, выполнение же канала длиной более 1 О Ь(м) приведет к бесполезному увеличению капитальных эат рат, так...
Морская платформа
Номер патента: 1437479
Опубликовано: 15.11.1988
Авторы: Керимов, Кроль, Курбанов
МПК: E02B 17/00
...емкостей 11 вокруг шарниров 10. При этом подъемные тяги 7 наматывают на второй барабан двухбарабанных лебедок 4. После полного всплытия и остановки балластных емкостей 11 в промежуточном положении производят их полный подъем и удерживание в верхнем положении с помощью одного иэ барабанов дэухбарабанных лебедок 4.Затем осуществляют прием балластаи балластные отсеки 2 плавучего корпуса 1 и балластные емкости 11, Под действием собственного веса и принятого балласта происходит медленное погружение платформы и разворот балластных емкостей 11 вокруг шарниров 10, их удержание и медленное опускание в проем 8 плавучего корпуса 1, Свободная длина подъемных канатных тяг 7 наматывается иа один иэ барабанов двухбарабанных лебедок 4,Формула...
Гидрант для закрытых оросительных систем
Номер патента: 1438659
Опубликовано: 23.11.1988
МПК: A01G 25/06, E02B 13/02
Метки: гидрант, закрытых, оросительных, систем
...гидранта производитсясообщением управляющей камеры 4 через трубки 10 и 11 с помощью трехходового крана 9 с отводящим патрубком 3, При этом давление в управляющей камере падает. Сила, действующаяна диафрагму с жестким центром снизу, 50перемещает ее вверх, медленно открывая проходное сечение подводящегопатрубка 2. Вода поступает потребителю,Открытие гидранта сопровождается сбросом воды из камеры 4 управления в отводящий патрубок 3 с помощью гибкой трубки 10, соединенной с труб" кой 11, размещенной ниже седла 8 подводящего патрубка 2, камера управления полностью освобождается от воды,С увеличением давления с 0,05 до0,1 МПа гидрант обеспечивает стабилизацию расхода за счет увеличениядавления в отводящем патрубке 2, аследовательно, в...
Водозаборное устройство
Номер патента: 1438662
Опубликовано: 23.11.1988
Авторы: Боровенникова, Митрюхин, Перевезенцев
МПК: A01G 25/09, E02B 9/04
Метки: водозаборное
...насос 11 малой производительности, выкидного насадка 12, выполненного изэластичного материала, всасывающейлинии 13, заканчивающейся серповидной формы приемной частью 14, имеющей продольный вырез 15, обращенный ЗО. к поверхности фильтра 3.Внутри вращающегося фильтра 3 установлен неподвижный экран 16, так чтомежду ним и поверхностью фильтра остается зазор. Для динамической устой- З 5чивости всего устройства нижний конецвала 7 устанавливается в упорный подшипник 17, закрепленный в конце приемной части 14 всасывающей линии 13.Водозаборное устройство работаетследующим образом.Вода из водоисточника (оросительного канала) поступает во всасывающий трубопровод 2,. основного насоса1 через сетчатый вращающийся фильтр 453, оставляя на наружной его...
Буна
Номер патента: 1439173
Опубликовано: 23.11.1988
Автор: Шапранов
МПК: E02B 3/06
Метки: буна
...снабжена светопрозрачными иллюминаторами 9, а верхняя полость 7 может быть использована для размещения людей и оборудования с целью изучения подводного мира. 45 Строительство сооружения осуществляется следующим образом.После снятия гидрогеологического рельефа морского дна по оси буны, например в "сухом доке", в стационарной инвентарной опалубке изготавливается Н-образный поперечный профиль буны со стенками 1 и приподнятым дни" щем 2, В районе донных отверстий 5 устанавливают короба 6, верхняя кромка короба расположена на уровне верхней кромки полости. Короба 6 заглушают для образования воздушных полостей, служащих поплавками при последующей транспортировке блок-секций ня плаву. При изготовлении буны добиваются тщательной подгонки кромки...
Тиксотропный раствор для сооружения противофильтрационных диафрагм и способ его приготовления
Номер патента: 1439174
Опубликовано: 23.11.1988
Авторы: Александровский, Бронштейн, Иванов, Небера, Остюков, Смородинов
МПК: E02B 3/16
Метки: диафрагм, приготовления, противофильтрационных, раствор, сооружения, тиксотропный
...сооружениях.Цель изобретения. - снижение зат, рат на сооружение противофильтрационной диафрагмы.Способ приготовления ".яксотропного раствора для сооружения противо- Фильтрационных диафрагм согласно изобретению реализуют следующим обра зом.Экспериментальным путем определяют время диспергирования морского ила в водном растворе эк"трузионного крахмалсодержащего реагента.Приготовление тиксотропного раствора осуществляют в две стадии. Сначала в морской воде растворяют экструзионный крахмалсодержащий реягент, причем время его растворения назначают в соответствии с соотношением Т = Т (1,5 - 17)где Т - время растворения экструзионного крахмалсодержащего реагента в морской воде, мин;Т - время перемешивания водного раствора экструзионного...
Устройство для перекрытия отверстия гидротехнического сооружения
Номер патента: 1439175
Опубликовано: 23.11.1988
МПК: E02B 7/50
Метки: гидротехнического, отверстия, перекрытия, сооружения
...больших поверхностных отверстий гидротехнических соорркений.Цель изобретения - упрощение эксплуатации за счет снижения трудоемкости установки в рабочее положение.На фиг, изображено устройство для 10 перекрытия отверстий гидротехнических сооружений, вид сверху 4 на фиг.2 разрез А-А на фиг.1.Устройство для перекрытия отверстия гидротехнического сооружения 15 включает плавучее пролетное строение 1, выполненное в виде верхнего 2 и нижнего 3 пустотелых колец, соединенных посредством вертикальных колонн 4, пространство между которыми в ра бочем положении перекрывается откатными шандорами (не показаны); Воздушные отсеки 5 расположены в верхнем пустотелом кольце 2, а воз душно-балластные отсеки б - в нижнемпустотелом кольце 3. Опорные...
Устройство для промывки водоема от наносов
Номер патента: 1439176
Опубликовано: 23.11.1988
МПК: E02B 8/02
Метки: водоема, наносов, промывки
...которых посредством воздухопроводной трубки 20 и трехходового крана21 соединена с источником 22 сжатогогаза и атмосферой,Устройство работает следующим образом.В режиме промывки наносов поплавок 7 не закреплен на направляющем стержне 6, т,е. фиксатор 8 отпущен. Регулятор 4 расхода закрыт. Пов,оротом крана 21 осуществляется впуск воздуха в баллоны 18, При этом труба 1 всплывает и с помощью тяг 13 и 14 ее начало, наконечник 5, перемещается в нужную точку, Закрепив поплавок 7 с помощью тяг 13 и 14 к направляющим 15, с помощью крана 21 из баллонов 8 выпускают воздух в атмосферу, т,е. осуществляют опускание гофрированной трубы 1 до упора наконечника 5 в грунт. Высоту призмы отложивщихся наносов определяют по делениям стержня 6...
Берегоукрепление
Номер патента: 1441002
Опубликовано: 30.11.1988
Авторы: Бертман, Бурячок, Кирюхин, Омельченко, Тюрин
МПК: E02B 3/14
Метки: берегоукрепление
...Составитель Р. НагорнаяРедактор Л. Веселовская Текред И. Верес Корректор М. ПожоЗаказ 6103/33 Тираж 637 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к гидротехническому строительству и может быть использовано для защиты берегов от размыва волнами и течениями,Цель изобретения - снижение стоимости и повышение надежности.На фиг. 1 показано берегоукрепление, вид сверху; на фиг. 2 - разрез А - А на фиг. 1. Блоки, состоящие из круговых в плане (фиг. 1) нижнего 1 и верхнего 2 слоев покрышек, соединенных 7-образными элементами 3, уложены на грунт в шахматном порядке, В их...
Способ создания противофильтрационной диафрагмы методом стена в грунте
Номер патента: 1441003
Опубликовано: 30.11.1988
Авторы: Коваль, Пушкаревич
МПК: E02B 3/16
Метки: грунте, диафрагмы, методом, противофильтрационной, создания, стена
...2, опускают обсадную трубу 3, засыпают в нее песок 4, после чего образуют щель 5 между наружной поверхностью обсадной трубы и глино- цементным материалом путем извлечения гибкого щелеобразователя при помощи вертикальных тросов 6. Щелеобразователь выполняют в форме замкнутой тросовой петли 7, присоединенной с помощью мягкой гибкой проволоки к хомуту 8, прикрепленному к нижн му концу трубы 3, Затем извлекают обсадную трубу 3 и после подъема трубы 3 и раскрытия башмака 9 шарнирно прикрепленного к нижнему концу трубы 3, заполняют образованную полость песком 4. После этого образованный вертикальный дренирующий элемент 10 заполняют чистой водой, подаваемой по магистральному водоводу 11 через отвод 12 и сверху прикрывают элемент 10 деревянной...

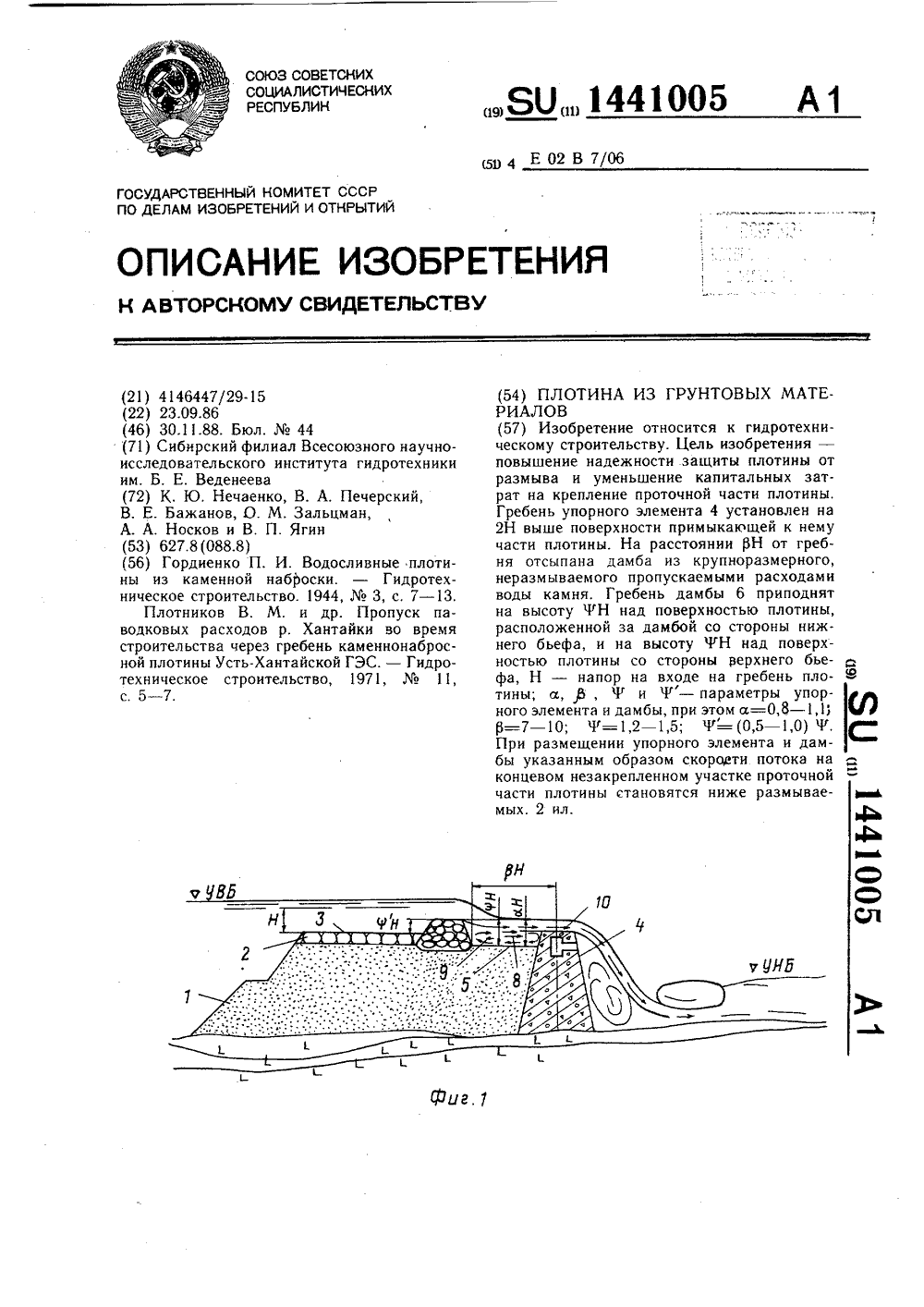

Плотина из грунтовых материалов
Номер патента: 1441005
Опубликовано: 30.11.1988
Авторы: Бажанов, Зальцман, Нечаенко, Носков, Печерский, Ягин
МПК: E02B 7/06
...рН от него отсыпана дамба 6 из крупно- размерного, неразмываемого пропускаемыми расходами воды камня; при этом гребень дамбы 6 приподнят на высоту ЧН над поверхностью 5 плотины, расположенной за дамбой со стороны нижнего бьефа, и на высоту ЧН над поверхностью 2 плотины со стороны верхнего бьефа, где Н - напор на входе на гребень плотины; я, р, Ч", Ч параметры упорного элемента и дамбы, зависящие от удельных расходов воды, пропускаемых поверх плотины.При удельных расходах воды 10 - 60 м/с на пог. м параметры а, р, Ч, Ч приняты в пределах следующих интервалов: х=0,8- - 1,1; р= - 7- - 1 О; Ч=1,2 - 1,5; Ч= =-(0,5 - 1,0) Т (здесь большие значения соответствуют большим удельным расходам).При наличии внутри плотины 1 противофильтрационного...
Способ возведения подпорного сооружения
Номер патента: 1441006
Опубликовано: 30.11.1988
Авторы: Аргал, Горлов, Грачев, Разумный
МПК: E02B 7/06
Метки: возведения, подпорного, сооружения
...сооружение, поперечный разрез.Способ осуществляется следующим образом.На поверхность грунтового основанияустанавливают первый ярус плит 2 облицовки. К каждой плите 2 монтируют анкер 3. В зоне заделки укладывают слой несвязного крупнопористого грунта 4. Вокруг зоны заделки помещают противофильтрационный элемент 5. После этого отсыпают грунт 6 в подпорное сооружение. По мере наращивания подпорного сооружения производят поярусную заделку анкеров 3 инъекционным методом. 20Грунт в зоне заделки должен быть однородным, изотропным и по своим основным показателям соответствовать типу инъецируемого раствора. Так, при использовании чистоцементных растворов с водо- цементным отношением, равным 0,4 или 0,5, грунт в зоне заделки должен иметь...
Грунтовая плотина
Номер патента: 1441007
Опубликовано: 30.11.1988
Авторы: Булатов, Воробьев, Захарченя, Иванов, Корбут
МПК: E02B 7/06
...плотины 1 полиэтиленовой пленкой 2.В начале в тело плотины 1 отсыпается слой грунта. При этом он имеет или горизонтальную или наклонную поверхность. Затем укладывается полиэтиленовая пленка, а по ней отсыпается защитный слой из грунта толщиной не менее 0,5 м. После этого вновь отсыпается слой грунта до проектной отметки следующей ступени укладки полиэтиленовой пленки и все работы повторяются.Т. аким образом за счет армирования полиэтиленовой пленкой в виде вертикальной ступенчатой противофильтрационной диафрагмы материал тела плотины превращается из связного или сыпучего с мелкими частицами и квазисыпучий с размерами частиц равными размеру отдельных блоков образуемых пленкой. Размер блоков зависит от шага ступени диафрагмы, которая в...
