Номер патента: 1308697

Опубликовано: 07.05.1987

Автор: Мемиш

МПК: E02B 13/02

Метки: оросительная, сеть

...в исходное состояние) и вместе с этим отключение трубки 10 от колодца 12, возвращая при этом узел 4 автоматического включения системы в исходное состояние без прекращения подачи воды на полив.Из распределительного канала вода в зависимости от величины расхода поступает одновременно в несколько или одну борозду 7 В исходном состоянии в камере 36 вода отсутствует и затвор 33 открыт. 35 40 45 50 55 На верхней кромке оголовка шарнирно закреплен затвор 33, к которому с помощью трособлочной системы 34 подвешен противовес 35, помещенный в камеру 36, которая размещена в конце кольцевой бороздыи сообщена с ней,Датчик окончания полива установлен в нижней части поливной делянки в конце последней контурной кольцевой борозды 7 и состоит из рычага...

Номер патента: 1308698

Опубликовано: 07.05.1987

Автор: Кулакова

МПК: E02B 15/00

Метки: аккумулирования, водоемах, воды, пресной, соленых

...формированию вертикальной плотностной, температурной и солевой стратификации, вовлекает в ядро волнового потока компоненты химического состава воды и выравнивает их концентрацию по глубине водоема, а 5 в 10-кратное годовое водообновление обеспечивает 10-кратное сни мена и водообновления водозаборные станции 2 и 9 располагают относительно устьев 55 пресноводных водоводов 4 и 6 в противоположных зонах продольной оси водоемов 1 и 7. При наличии в водоеме основного источника лимитирующего ингредиента засо 10 15 20 25 30 35 40 45 50 жение концентрации солей в водных массах и приводит к интенсивному рассолению донных отложений на глубину до 2 м. В результате в течение 1 - 2 лет нестационарная, интенсивная фаза процесса рассоления водоема...

Номер патента: 1308699

Опубликовано: 07.05.1987

Авторы: Гетманов, Распопин, Фомичев, Фомичева

МПК: E02B 15/02

Метки: гидросооружение, льда, пропуска, сооружение

...6 обозначены пролетные отверстия водослива между бычками 4.Сооружение для пропуска льда и воды работает следующим образом.В период пропуска льда открыты только центральные пролетные отверстия 6. Поток воды и движущиеся на его поверхности ледяные поля перед порогом 5 имеют относительно небольшую скорость. На пороге 5 скорость потока возрастает, при этом в первую очередь увеличивается скорость у вершины порога 5, поток сбивается в поперечном сечении и образуется кривая спада. Ближе к стенкам 3 поток набегает на порог 5 несколько позже, поэтому кривая свободной поверхности вдоль стенок 3 оказывается смещенной вниз по течению и в поперечном сечении (фиг. 3) образуется вогнутая кривая свободной поверхности, при этом в центральной ее части...

Номер патента: 1311625

Опубликовано: 15.05.1987

Авторы: Геран, Торстен

МПК: E02B 17/00

Метки: буровая, ледовых, платформа, работы, условиях

...защитных конструкций таким образом, чтобы они в зависимости от их положения по вертика 25 2ли отгибали лед либо вверх, либо вниз можно регулировать действующие на платформу вертикальные силы, с тем чтобы они уравновешивали опрокидывающие силы, действующие на платформу в результате движения окружающего льда.Льдоотгибающая часть защитных конструкций, выполненная н ниде конуса, сужающегося н направлении отгиба льда, имеет вертикальный размер, равный по крайней мере удвоенной толщине наиболее толстого ровного льда, подлежащего разрушению.Наклон льдоотгибающей поверхности относительно горизонтальной плоскосоти выбирают равным 25-2 б , предпочтительно 35-55К более узкому концу конической части защитной конструкции может быть прикреплена...

Номер патента: 1312129

Опубликовано: 23.05.1987

Автор: Калустян

МПК: E02B 1/00

Метки: бетонное, воды, гидротехническое, давления, действующего, сооружение

...использовано, например, при определении давления водыв основании бетонных плотин, возводимых на скальном основании, или на обделку туннелей,Целью изобретения является повыше,ние достоверности получаемых данныхи упрощение конструкции. 10На чертеже изображено предлагаемое устройство, общий вид.Устройство состоит из основания(монтажного стола) 1, на котором надинамометрах 2 установлена стаканообразная перегородка 3 с центральнымотверстием 4, в которое устанавливают сменный насадок 5, В насадках5 выполнены сквозные отверстия 6 раэличньпс диаметров 1 , соответствующие проницаемости различных участковсооружения или различных сооружений.В перегородке 3 расположен водоподводящий патрубок 7,на наружной поверх 25ности которого закреплены...

Номер патента: 1312130

Опубликовано: 23.05.1987

Авторы: Алимов, Варламов, Ганчиков, Демидов

МПК: E02B 3/12

Метки: гидротехнических, откосов, покрытие, сооружений

...ряд автопокрышек 2 пригружен засыпкой из грунтового слоя 4, а верхний - каменным материалом 5. Для повышения устойчивости покрытия автопокрышки 2 нижнего и верхнего рядов также скреплены между собой соединительными элементами 3.Покрытие откосов гидротехнических сооружений возводится в следующей последовательности.На подготовленное основание укладывают полотнища противофильтрационного экрана из полимерного материала 1, стыки которого соединяют внахлест при помощи тепловой сварки или склеивают липкой лентой. На противофильтрационный экран из полимерного материала 1 укладывают первый ряд автопокрышек 2, которые скрепляют между собой соединительными элементами 3 и пригружают засыпкой из грунтового слоя 4 с уплотнением. Затем...

Номер патента: 1312131

Опубликовано: 23.05.1987

Авторы: Тевдорашвили, Чадунели, Шилакадзе

МПК: E02B 3/12

Метки: берегозащитная, сквозная, шпора

...с меньшей высотой, чем блоки 2 и 3 в предыдущих рядах. Кроме того, блоки 2 и 3 выполнены иэ отдельных элементов 7.Сооружение работает следующим образом.При прохождении руслоформирующих и паводковых вод придонная часть потока беспрепятственно проходит через сквозные каналы 6 и донные струи 8, насыщенные наносами, попадают в зону замедленного течения, теряют скорость, вследствие чего влекомые потоком наносы оседают на дне русла вдоль защищаемого берега, В речном потоке, проходящем через систему массивов 1 и образованных между ними каналов 6, увеличивается турбулентность от местных завихрений струй, интенсивность и устойчивость циркуляционных течений, под влиянием которых насьнценные наносами донные струи 8 отклоняются .в сторону...

Номер патента: 1312132

Опубликовано: 23.05.1987

Авторы: Тевдорашвили, Чадунели, Шилакадзе

МПК: E02B 3/12

Метки: берегозащитное, сооружение, струенаправляющее

...с придонными отверстиями б,установленные вдоль оси 7 сооружения1 с образованием сквозных каналов 8,У каждого массива 5 со стороны берега 2 размещен блок 9, который вместес массивом 5 образуют Т-образную вплане конструкцию. Сквозные каналы 8между Т-образными конструкциями направлены к защищаемому берегу 2, Кроме того, массивы 5 н блоки 9 могутбыть соединены шарнирными связями 10.Продольная осьберегозащитногосооружения 1 расположена под угломс = 20-30 к направлению течения 4.Массивы 5 могут быть выполнены избетона, габионной кладки, железобетонных коробов, заполненных камнем.Блоки 9 выполнены незатопленными.Берегозащитное струенаправляющеесооружение работает следующим образом.При прохождении руслоформирующихи паводковых вод...

Номер патента: 1312133

Опубликовано: 23.05.1987

Авторы: Бойко, Загайчук, Мареняк, Фененко

МПК: E02B 3/16

Метки: герметизирующая, гидросооружений, деформационных, прокладка, швов

...элемент 1 с анкерующими утолщениями 2 с внут- ренней стороны облицовки и рифленой поверхностью 3 с наружной стороны. В центральной части горизонтальный элемент с наружной стороны имеет У- образный деформатор 4, а с внутренней стороны над деформатором расположен вертикальный элемент 5, ослабляющий сечение бетонного покрытия б облицовки и определяющий направление усадочной трещины 7, Размещение деформатора 4 под вертикальным элементом 5 позволяет прокладке воспринимать температурно-усадочные деформации облицовки без ослабления сечения горизонтального элемента 1. При пере сечении поперечных и продольных деФормационных швов (фиг.2) вертикальный элемент 5 нижней прокладки имеет вырез до уровня горизонтального элемента 1, в который...

Номер патента: 1312134

Опубликовано: 23.05.1987

Авторы: Арон, Смирнов

МПК: E02B 5/08

Метки: решетки, сороудерживающей

...Г-образными крючками 11 на концах 12.Внутри ковша 1 параллельно валу 8 рабочего органа 6 установлена с возможностью контакта с Г-образными . крючками 11 щетка 13.Привод 14 вала 8 рабочего органа 6 и щетки 13 установлен на ковше 1, В нижней части 15 ковша 1 выполнены разгрузочные люки 16 и установлен 35 экран 17.Устройство для очистки сороудерживающей решетки работает следующим образом.Ковш 1 движется вверх или вниз по 40 решетке 4 с включенным приводом 14, приводящим во вращение рабочий орган6 и щетку 13. Г-образные крючки 11 захватывают мусор и перемещают его внутрь ковша 1, Щетка 13 способству ет очистке Г-образных крючков 11. При попадании Г-образных крючков 1 на стержни решетки 4 упругие элементы 9 сжимаются, что позволяет рабоче 4...

Номер патента: 1312135

Опубликовано: 23.05.1987

Авторы: Саратов, Теплицкий, Чердакли

МПК: E02B 7/06

Метки: грунтовой, плотины, состоянием

...28 управления, коммутатором 29, измерителем38 интервалов времени. Измеритель31 интервалов времени соединен с устройством управления, усилителем 32и регистратором 34. Регистратор соединен с устройством управления и 10измерителем интервалов времени.В качестве электродов могут использоваться обсадные трубы пьезометрических скважин.Контроль за состоянием грунтовой 15плотины осуществляется следующимобразом,В грунтовый массив 5, напримерпри отсыпке плотины, устанавливаютсяизмерительные преобразователи. При 20этом токоотводы 11 разводятся, а ихоголенная часть 12 разделяется начасти (веером). В тело плотины заглубляют электроды 3,4,например обсадные трубы пьезометрических скважин. Производят зарядку аккумулятора16 путем пропускания...

Номер патента: 1312136

Опубликовано: 23.05.1987

Авторы: Медведев, Муравьев

МПК: E02B 7/36, E02B 7/44

Метки: автоматической, ворот, движения, синхронизации, створок, шлюза

...навал сельсина 12 управления. Обмоткистаторасельсина управления включеныв трехфазную электросеть, а обмоткиротора соединены с управляющими обмотками 16,20,24 трех магнитных усилителей, Левые обмотки 14,18,22 трехмагнитных усилителей 13,17,21 включены последовательно с обмоткамиэлектродвигателя 7 левой створки, аправые обмотки 15,19 и 23 трех магнитных усилителей 13, 17 и 21 соединены последовательно с обмоткамиэлектродвигателя 8 правой створки 2,При отсутствии рассогласования обмотки ротора и статора сельсина управления ортогональны, сигналы на обмотках магнитных усилителей вследствие этого таковы, что рабочие об- - мотки каждого магнитного усилителя имеют равные по величине и противоположные по Фазе напряжения, электродвигатели...

Номер патента: 1312137

Опубликовано: 23.05.1987

Автор: Гайлитис

МПК: E02B 11/00

Метки: дренажная, ленты, термопластической, труба

...кромки лент загнуты вовнутрь трубы, а другие расположены выше первых и загнуты наружу с образованием гребня. Кромки лент наложены друг на друга и скреплены между собой накидными скобками 7 или точечной сваркой по впадинам гофр 3,5 и 4,6 с образованием в поперечном сечении формы сердца. Под изогнутыми лентами 1 и 2, образующими дренажНую трубу, для обеспечения защиты против заиления может быть уложена фильтрующая лента 8. Вершина трубы также может быть накрыта фильтрующей лентой 9. В случаях, когда края лент 1 и 2, образующих вершину трубы, не имеют гофр 4, 6, защита не нужна,Упростить конструкцию можно выполнением гофр только на краях одной ленты, но тогда снизится водо- приемная способность трубы.Дренажная труба работает...

Номер патента: 1312138

Опубликовано: 23.05.1987

Авторы: Авдеев, Голубенко, Михеев, Рудомина

МПК: E02B 13/00

Метки: большим, водовыпуск, канала, уклоном

...канала 3.В подводящем канале 1 перед затвором 4 установлено сорозадерживающее устройство, состоящее из подпружиненного консольного лотка 9, расположенного над затвором 4 и снабженного пружинами 10 и упором 11, и решетки 12, установленной с обратным уклоном в подводящем канале 1 перед зоной выдвижения в него сектор- но-ковшового затвора 4, причем кон- сольный лоток 9 прикреплен к верхней части решетки 12.Водовыпуск иэ канала с больщим уклоном работает следующим образом.Принцип действия водовыпуска основан на отсечении потока по вертикали в канале в заданном соотношении и пропуске без гашения по транзиту. При расчетном напоре воды, когда секторно-ковшовый затвор 4 работает в режиме с переливом через его верх, поток поступает в полость...

Номер патента: 1312139

Опубликовано: 23.05.1987

Автор: Пыжиков

МПК: E02B 15/00

Метки: борьбы, островами, плавающими, торфяными

...линии расчленения и заводят горизонтально под основание острова. Трактором обходят отчленяемую часть острова, одновременно раэ матывая и утапливая трос, достигнув линии расчленения с противоположной стороны острова, закрепляют чокерный крюк за трос, образуя тросовую петлю. После этого включают лебедку 40 на наматывание и перерезают остров образовавшейся тросовой петлей, Далее блокируют лебедку и буксируют отчлененную часть на берег. 2 Заказ 1939/26 Тираж 6 Подпис оизв.-полигр. пр-тие г. Ужгород, ул, Проектная,Изобретение относится к способам борьбы с плавающими торфяными островами и предназначено для расчленения последних и их удаления из искусственных водохранилищ, в частности из водохранилищ гидроэлектростанций.Цель...

Номер патента: 1312140

Опубликовано: 23.05.1987

Авторы: Гамзаева, Забела, Озерянский, Рыков

МПК: E02B 15/04

Метки: воды, нефти, поверхности, сбора

...выполнены из немагнитного и коррозионно-стойкого материала, например из латуни. Это вызвано тем, что любые проточки, в том числе и резьбовые, выполненные в деталях магнитной системы, которые изготовлены из Аер ромагнитного материала, сильно искажают характер магнитного поля и, в конечном счете, снижают эАфективность работы устройства.Устройство для сбора нефти с по- верхности воды работает следующим образом. В зависимости от степени волнения воды и толщины нефтяной пленки 8 ферромагнитный сердечник 3 вместе с жестко соединенным с ним патрубком 5 устанавливают в направляющей 7 стенки 2 и Аиксируют в положении градуировочной отметки, соответствующей условиям эксплуатации, Градуировка направлянщей выполняется заранее. Фиксация сердечника 3...

Номер патента: 1312141

Опубликовано: 23.05.1987

Авторы: Волков, Грунев, Романов

МПК: B63B 35/44, E02B 17/00

Метки: гравитационной, морской, платформы, сооружения

...в частност к способам сооружения морских грави тационных ппатформ.Цель изобретения - расширение об ласти использования за счет обеспечения возможности транспортирования платформы через лимитирующие по ширине участки водных путей и снижение буксировочного сопротивления.На фиг. 1 схематично изображена морская гравитационная платдюрма, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, аксонометрическая проекция; на фиг. 4 - то же, 15 с расчлененным основанием на цент-. ральный и боковые понтоны; на фиг,5 - то же, в момент транспортирования. Морскую гравитационную платформу, 20 содержащую крестообразное основание 1, несущую колонну 2 и рабочую площадку 3, изготавливают в береговых условиях, например, в сухом доке (не показан), На...

Номер патента: 1312142

Опубликовано: 23.05.1987

Автор: Морозов

МПК: E02B 17/00

Метки: блок, глубоководной, опорный, платформы, стационарной

...и качества изготовления конструкции.На фиг. 1 изображен опорный блок, на фиг. 2 - то же, поперечное сечение.Блок содержит угловые стойки 1, 10 промежуточные стойки 2, раскосы 3, распорки 4, стержневые диафрагмы 5, направляющие воронки 6 и патрубки 7 для установки свай. Положение воронок, патрубков и свай сгруппировано в ря ды. Эти ряды расположены в угловых зонах каждого поперечного сечения опорного блока. Между распоркой, соединяющей близлежащие угловую и промежуточную стойки и параллельным этой 20 распорке стержне 8, включенным в состав стержней диафрагмы, установлены соединяющие их связи 9, которые образуют в плане жесткую рамную систему, К связям 9 закреплены воронки 6. 25В поперечном сечении элементов блока к стойкам...

Номер патента: 1313941

Опубликовано: 30.05.1987

Авторы: Дворкин, Корнев, Лысенко

МПК: E02B 1/00, E02B 7/06

Метки: перекрытия, рек, русла

...полного перекрытия. Затем перекрываютбанкетом 5 искусственное русло 4 собразованием прорана 6, переключаявесь расход в обводящее водопропускное сооружение, Обводящее водопропускное сооружение располагают выше днаискусственного русла 4 на величину 2В результате суммарная величинаконечного перепада достигает величины Е 1 + 2На практике перекрытие можно осуществлять при величине Е + 212-14 м. Проведение перекрытий русел рек при подобных перепадах известными способами приводит к большимперерасходам материалов перекрытиялибо из-за сноса материала большимискоростями потока, либо необходимости дорогостоящих мероприятий по креплению граней банкета при переливечерез него потока,П р и м е р. Увеличение перепадаперекрытия (2) с 4,42 до 8,0 и на10...

Номер патента: 1313942

Опубликовано: 30.05.1987

Авторы: Горбатенко, Ермоленко, Сокольников, Урецкий, Хомицкий

МПК: E02B 3/04

Метки: грунта, ограждающее, подводных, разработок

...положениии придает ей необходимые армирующиеи демпфирующие свойства при взаимодействии с отсыпаемым грунтом и гидродинамическими факторами, Необходимая высота оболочки достигается регулированием плавучести полости 1.Заполнение обеих полостей обеспечивает плотный контакт оболочки с дноми предохраняет от возможного проседания нижней полости в слабые, например илистые, грунты,Постановку ограждающего устройства производят с плавсредств 5, осуществляющих дноуглубительные работы.11 осле укладки грунта в подготовлецную траншею или насыпь 6 и оседания взвешенных его частиц полость 1 продувают сжатым воздухом, оболочка всплывает и извлекает из грунта бал ласт 4. Перестановку ограждения на новое место осуществляют ца плаву между рейсами...

Номер патента: 1313943

Опубликовано: 30.05.1987

Авторы: Тевдорашвили, Чадунели, Шилакадзе

МПК: E02B 3/06

Метки: берегоукрепительная, подпорная, стена

...к ыт д. 4(оод т т Проектная 4 1, бретение относится к строитсльству ,:, е.,ических и транспортных сооружени . может быть испопьзовано для под,и ржания откосов насыпей, выемок и естественных склонов, а также в качестве речных берегоукрепительных и защитных соору жений.Цель изобретения - упрощение монтажа и повышение эксплуатационных качеств.На фиг,изображена берегоукрепительная подпорная стена, вид в плане; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 -- разрез Б - Б на фиг. 1; на фиг. 4 - подпорная стена, вид в аксонометрии.Берегоукрепительная подпорная стена состоит из системы вертикально установленных екостей 1, заполненных материалом грунтовой засыпки 2 и вертикально установленных соединительных элементов 3,...

Номер патента: 1313944

Опубликовано: 30.05.1987

Авторы: Мухопад, Черкасов

МПК: E02B 3/10, E02B 7/06

Метки: вещества, вод, вредные, летучие, минерализованных, складирования, содержащих, сооружение, сточных

...следующим образом.В течение всей летне-осенней и зимнеймежени сточные воды подают в накопитель 1по трубопроводу 3 подачи сточных вод. В накопителе 1 сточные воды выдерживают донаступления весеннего половодья. В периодполоводья производят сброс сточных вод изнакопителя 1 по трубопроводу 4 выпускасточных вод в водоприемник 9. Сбросныерасходы выбирают такими, чтобы сбрасываемая из накопителя 1 масса загрязняющихвеществ не приводила к нарушению норма 10 15 25 30 35 40 тивов качества воды, установленных для данного водоприемника. Величину сбросных расходов регулируют регуляторами 8 расхода. Одновременно со сбросом сточных вод из накопителя 1 в водоприемник 9 производят перехват поверхностного стока, формирующегося на водосборе накопителя...

Номер патента: 1313945

Опубликовано: 30.05.1987

Авторы: Брим, Григорьев, Толмачев, Шишков

МПК: E02B 8/02, E02F 3/88

Метки: осадка, отстойников

...на всасывающем пульповоде 2, снабженном клапаном 3 и датчиками 4 давления, связанными с приводами 5 управления клапанами 6;Гидроэлеваторы работают от водоводов 7 в напорные пульповоды 8.Дополнительная приемная камера 9 гидро- элеватора 10 снабжена диафрагмой 11, выполненной в виде усеченного конуса, На верхней части окна 12 приемной камеры 9 с внутренней стороны шарнирно закреплены пл асти н ы 13.Всасывающий пульповод 2 гидроэлеватора 14 погружен в корпус 15, а всасывающий пульповод 16 гидроэлеватора 10 - в корпус 17. Приемные камеры 1 и 9 установлены на упругих элементах 18,Устройство работает следующим образом.Приемные камеры 1, и 9 погружены в разные корпусы и на разных участках отстойника. Гидроэлеватор 14 по всасывающему...

Номер патента: 1313946

Опубликовано: 30.05.1987

Автор: Ярыгин

МПК: E02B 8/08

Метки: рыбозаградительное

...снабжено грузами 17, распределенными по всей площади сетчатого полотна 1.Вибраторы 15 через гибкие связи 16 передают колебания, возникающие под действием ветра и ветровых волн в акватории на сетчатое полотно 1.Рыбозаградительное устройство работает следующим образом.Понтоны 3 и 4 затапливают путем сообщения их внутренних полостей с атмосферой, а понтон 2 оставляют на плаву.Устройство находится в рабочем состоянии (положение 1, фиг, 4) и выполняет основную функцию по защите мальков рыбы от попадания в водозаборное сооружение.Для очистки мусора, накапливающегося на поверхности сетчатого полотна 1 между понтонами 2 и 3, поднимают на поверхность воды понтон 3 путем подачи в него сжатого воздуха от воздушной системы 6, а затем понтон 2...

Номер патента: 1313947

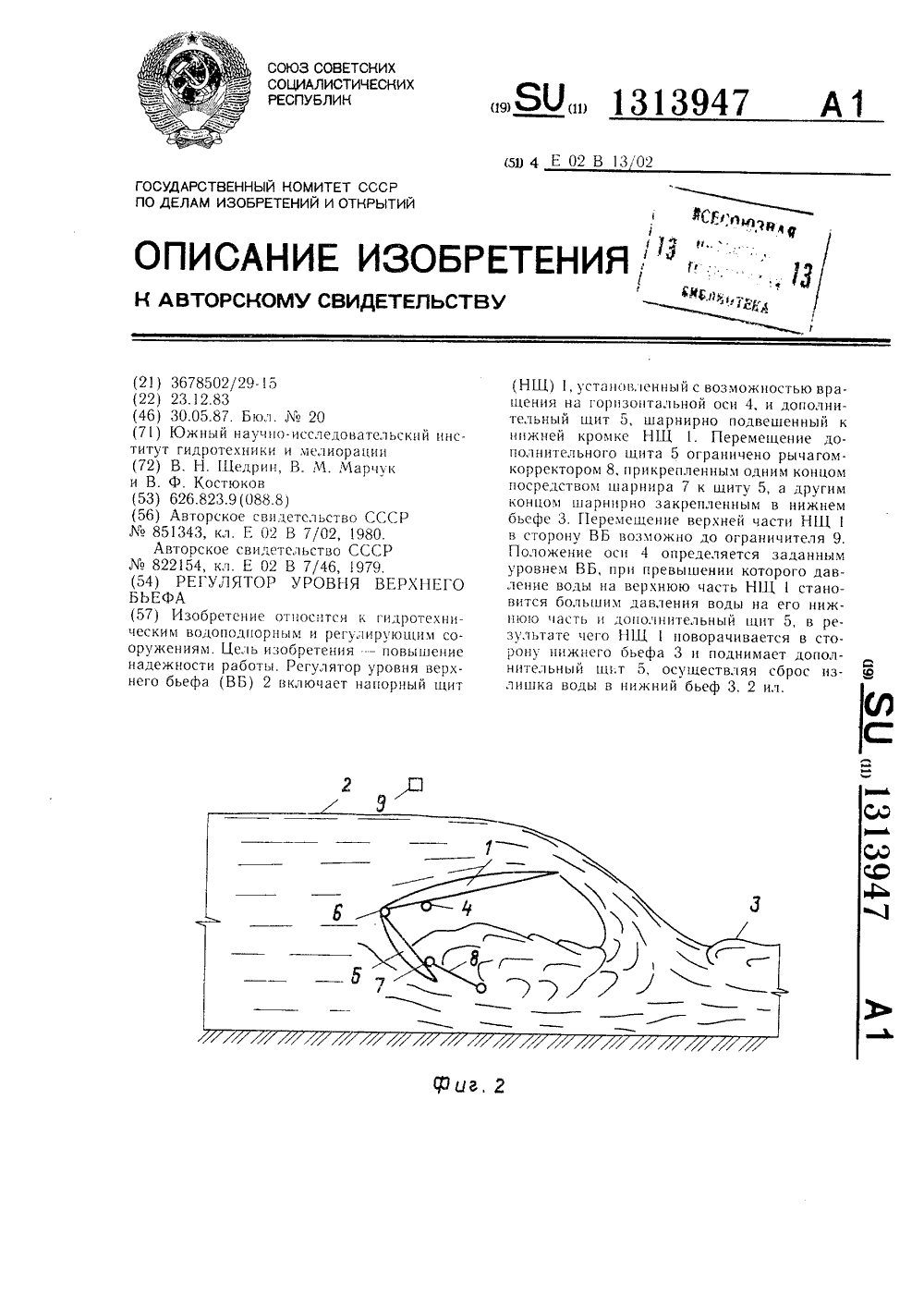

Опубликовано: 30.05.1987

Авторы: Костюков, Марчук, Щедрин

МПК: E02B 13/02

Метки: бьефа, верхнего, регулятор, уровня

...верхнего бьефа включает напорный щит 1, установленный между верхним бьефом 2 и нижним бьефом 3 с возможностью вращения на горизонтальной оси 4, расположенной в нижней части щита 1. Под напорным щитом 1 расположен дополнительный щит 5, подвешенный верхней кромкой при помощи шарнира 6 к нижней кромке напорного шита 1. К нижней части дополнительного щита 5 одним концом посредством шарнира 7 присоединен рычаг-корректор 8, другим концом шарнирно закрепленный в нижнем бьефе 3, Со стороны верхнего бьефа 2 установлен ограничитель 9 перемещения верхней части напорного щита 1.Регулятор уровня верхнего бьефа работает следующим образом.При заполнении верхнего бьефа 2 вода давит на дополнительный щит 5, запирая регулятор и препятствуя пропуску...

Номер патента: 1313948

Опубликовано: 30.05.1987

Авторы: Гетманов, Фомичев, Фомичева

МПК: E02B 15/02

Метки: гидросооружение, льда, пропуска, сооружение

...хек (у со бой по ширине канала 1. Водосливы 6 имеют переднюю вертикальную грань и задцк)к 1 наклонную грань, а водослив 7 имеет переднюю наклонную грань и заднюю Вертикаль ную грань.Вертикальные грани водосливов 6 смещены относительно вертикальной грани водо- слива 7 вдоль оси канала .Сооружение работает следующим обг)азам.При движении потока воды между водо- сливом 2 и порогом 3 образуется своодная поверхность сложной коцфигурапии, ко. торая формируется под влиянием вспомогательного )порога 3, при этом водослив 7, имеющий наклон навстречу потоку, способствует резкому спаду водной поверхИ)сти за счет увеличения скорости ца цаклоннои грани 10 15 ;)0 7./0 бразовагп(Я Ваку) ма:1 а Вертикальной ггранью, т.е. В данном (лучас Водослив 7...

Номер патента: 1313949

Опубликовано: 30.05.1987

Авторы: Маилов, Нефедов, Самохвалов, Спичак

МПК: E02B 17/00

Метки: глубоководная, мачтовая, опора

...13 снабжен комплектом шайб, включающим электроизолирующую шайбу 38 с конусной втулкой, металлическую шайбу 39 и электроизолирующую прокладку 40.Опора работает следующим образом.При возникновении шторма на ствол 1 воздействует горизонтальная волновая нагрузка. Соединительный элемент 5 передает эту нагрузку на наветренные оттяжки. При этом вертикальная составляющая усилия в наклонном участке оттяжки передается вертикальным участком с помощью фасонки 7 через болты 13 на анкерную балку 9, а с нее - на конструкции палубы 4.Затяжка болтов 13 обеспечивает разжимание конической втулкой шайбы 38 пружинных элементов 29, замыкающих контакты 27, а также замыкание шайбой 39 контактов 34. Прн этом оказываются замкнутыми цепи 22 н 24. В результате...

Номер патента: 1313950

Опубликовано: 30.05.1987

Автор: Бочаров

МПК: E02B 17/04

Метки: буровой, опорно-подъемное, плавучей, самоподъемной, установки

...14) нижнем заштыривающем устройстве 17, которое смонтировано в подвижном элементе 1, выполненном в виде охватывающей колонну 14 одной траверсы-балки, и при наматывании канатов 11, образующих полиспаст 9, на барабан 12 лебедки 13 происходит подъем платформы 8 относительно колонны 14. При этом как только платформа 8 поднимается и подходит на полиспасте 9 к подвижному элементу 1, нижнее защтыривающее устройство 17 выходит из зацепления с рейкой 15 и во взаимодействие с ней вступает верхнее заштыривающее устройство 16. Подвижный элемент 1, не связываемый в этот момент с колонной 14, на полиспасте 4 за счет работы лебедки 13 поднимается к верхней балке 6 портала 7, где соединяется с колонной 14 нижним защтыривающим устройством 17. В...

Номер патента: 1314027

Опубликовано: 30.05.1987

Авторы: Желтоухов, Зуев, Нийгер, Петряшин, Порохняк

МПК: E02B 3/16, E21B 43/28

Метки: водоносных, горизонтах, завес, противофильтрационных, создания

...пакерируют снизуи сверку пакерами 4 и 5. В прианоцную зону устройств 2 на трубах 6 подают раствор реагента, предварительно приготовленный у устья скважины,Снизу через отверстие 7 в прикатодную зону поступают минерализованныежесткие воды. При включении электролизной установки образующиеся Фосфорные кислоты через отверстия 8 под 35избыточным давлением продавливают вприфильтровую зону скважин 1, а щелочные растворы посредством насоса 9подают в скважины 10, Дпя предотвращения забивки диафрагмы катоднымиотложениями в электрическую цепь устройства подключают переполюсатор 11,2В процессе электролиза минералиэованные жесткие воды и подаваемый реагент движутся противотоком. Снижение расхода вводимых реагентов на обработку достигается тем, что...

Номер патента: 1315551

Опубликовано: 07.06.1987

Авторы: Агранов, Берштейн, Бирман, Званский

МПК: E02B 3/06

Метки: железобетонная, причальная, стенка

...гравием. На насадку 3 установлена и прикреплена кней надстройка 6,При воздействии горизонтальныхнагрузок лицевые плиты 2 в отличиеот свай-столбов 1 работают как балкина двух опорах, Это обеспечивает возможность закреплять плиты в траншее5 не жестко, а шарнирно. Для шарнирного закрепления плит достаточно,чтобы глубина траншеи была небольшой(0,4 -0,6 м). Траншею такой глубиныможно разработать в скальном грунтепод водой. Это обеспечивает возможность практической реализации предлагаемой конструкции,Вертикальные стенки траншеи 6имеют в плане Форму соприкасающихсядуг окружностей, что позволяет раэобеспечивает возможность закреплятьплиты в траншее 5 не жестко, а шарнирно и снизить трудоемкость работза счет незначительной глубины заделки и...
