Номер патента: 1092234

Опубликовано: 15.05.1984

Авторы: Гуревич, Роговой, Федоров

МПК: E02B 3/06

Метки: набережная, причальная

...сооружением,шунтовая стена воспринимает нагрузкуот бокового давления грунта и передает ее на анкерные устройства и нанижние слои грунтового основания,замороженного термосваями. Работаеттермосвая только зимой по принципу .теплового диполя, осуществляя теплообмен между холодным атмосфернымвоздухом и бсйее теплым грунтовымоснованием. Так как воэвьппение термосвай над поверхностью территориипорта не допускается, то верхняяее часть теплообменник помещена впроветриваемой галерее, расположенной ниже поверхности грунта 23.Недостатком этой конструкции является высокая материалоемкость,обусловленная тем, что термосваи не35являются несущей конструкцией, атакже необходимостью устройства проветриваемой галереи.Цель изобретения " снижение мате...

Номер патента: 1092235

Опубликовано: 15.05.1984

Автор: Сапожников

МПК: E02B 3/06

Метки: волнолом, плавучий

...Москва, Ж - 35, Раушская наб д, 4/5 филиал ППППатент г, Ужгород, ул, Проектная, 4 Изобретение относится к гидротехническому строительству, а именно кстроительству волноломов,Известна конструкция в виде заякоренного понтона 13.Недостатками известной конструкции являются большие нагрузки насистему заякорения и ограниченныевозможности волногашения.Известен также плавучий волнолом,содержащий понтон и систему заякорения в виде гибних связей с грузом,подвешенным на них 23,Недостатком указанной конструкции является большая величина нагрузки на систему заякорения,Цель изобретения - снижение нагрузки на систему заякорения и увеличение эффекта волногашения. Цель достигается тем, что в пла О вучем волноломе понтон разделен на отсеки, часть...

Номер патента: 1092236

Опубликовано: 15.05.1984

Автор: Сапожников

МПК: E02B 3/06

Метки: волнолом, плавучий

...15Цель изобретения - снижение нагрузки на систему заякорения при одновременном увеличении эффекта волногашения.Укаэанная цель достигается тем,что в плавучем волноломе в подводнойи надводной частях каждого понтонаустановлены пространственные решетчатые конструкции, к которым с двухсторон примыкают двухшарнирные стержневые системы, внешние концы которыхсвязаны с продольными решетчатыьыстенками, поддерживаемыми на плавусобственными понтонаье, при этом система заякорения продольных решетчатыхстенок выполнена наклонной в сторонуфронта волны, а грузы равномерно на-.1вешены по ее длине,На чертеже изображены понтон основной стенки 1, верхняя и нижняя решет.чатые конструкции 2, наклонные анкерные тяги 3, двухшарнирные стержневые системы 4,...

Номер патента: 1092237

Опубликовано: 15.05.1984

Авторы: Илюшин, Насберг

МПК: E02B 3/16

Метки: бетонных, дрен, защиты, попадания, раствора, сооружений, тампонажного, трубчатых

...З 0жает качество тампонажа.. Известен также способ защиты трубчатых дрен бетонных сооружений отпопадания тампонажного раствора, заключающийся во введении под давлением в дрены рабочей среды и поддержания этого давления в период проведения тампонажа и схватывания раствора 2) .В качестве среды используют воду 40Благодаря тому, что дрены промываютпод давлением качество инъекционныхработ несколько повышается,Однако использование промывкидрен водой под давлением не исключает возможности попадания цементного раствора в дрены и выноса его спромывочной водой, т.е. и этот способ является неэкономичным. Вымывание тампонажного раствора приводитк снижению качества тампонажа.5 ОЦель изобретения - сокращение затрат и повышение степени...

Номер патента: 1092238

Опубликовано: 15.05.1984

Авторы: Богатов, Каличенко, Меламут, Шипко

МПК: E02B 7/06

Метки: возведения, местных, намывных, сооружений

...зоны, ухудшается качество сооружения в це лом, а также удлиняется. срок ввода его н эксплуатацию.Известен также споссб возведения намывных сооружений иэ местных материалов, преимущественно узкопроФильных щ плотин и дамб с противсФильтрационным элемейтом, заключающийся в подаче н зону намыва пульпы, состоящей из песка и кусков глинистого материала из распределительных пульпопроводон, уложенных со стороны откосов. При этом трубопроводы смещены на расстояние не превышающее 1/2 диаметра воронки выброса, куски глины укладываются в центральную часть сооружения, образуя глинистое ядро, а песчаные40 грунты распределяются в боковые призмы 23Недостатком данного способа является обратная раскладка песка по крупности в боковых призмах с умень...

Номер патента: 1092239

Опубликовано: 15.05.1984

Авторы: Богородский, Морев

МПК: E02B 15/02

Метки: буровой, замерзающих, ледяное, морей, основание, платформы, полярных, районов

...8 и они образуют вместе пространственную ферму. Такая конструкция арматуры, а также расположение перегородок внутри конуса по радиусам дополнительно повышает прочность основания при ледяном сжатии, изгибе и ударных нагруз - ках,Для увеличения ледостойкости оснонация, предназначенного для работы нособо тяжелых ледовых условиях ( сзакрытыми сверху балластными емкостями), взамен стального защитного броневого пояса устанавливается ледозащитный стальной или железобетонный полый конус 13 (Фиг, 2),нижняя кромка которого находится ниже уровня надвигающегося льда, а верхняя, прилегающая к основанию - выше. Надвигающийся лед разрушается от изгибаи уносится с массой движущегося льда,В этих основаниях (Фиг. 2) балластныеемкости снабжены трубами...

Номер патента: 1092240

Опубликовано: 15.05.1984

Авторы: Еремеева, Макеенко, Мирзоев, Мясковский

МПК: E02B 17/00

Метки: искусственного, ледового, создания, сооружения, эксплуатации

...острова, заключающийся в намораживании монолита и поддержании егохладозапаса путем постоянного подводахолода, Поднод холода, н частности,может произнодиться от расположенногопод сооружением слоя вечной мерзлоты через связывающие монолит со слоемнечной мерзлоты шурфы (.2,Недостатком такого способа является сравнительно низкое качестно монолита, связанное с его рыхлостью иэ-заз 5плохого удаления образующегося принамораживании из морской воды рассола, При этом недостаточна эффективность хладообмена.Цель изобретения - повышение качества монолита и эффективности хладообмена между монолитом и слоем вечной мерзлоты, а также удешенление ра.бот путем полезного использованияобразующегося при наморажинании изморской воды рассолаЭта...

Номер патента: 1092241

Опубликовано: 15.05.1984

Авторы: Городецкий, Садовский, Хрусталев

МПК: E02B 17/00

Метки: возведения, ледяной, платформы

...и затраты труда,. деФицитного материала (железобетона,стали) и денежных средств связанныхс этим.Известен также способ возведенияледяной платформы, нключающий намораживание ледяного тела, укрытие егонадводной части теплоизоляцией издонного грунта и установку замораживающей системы ( 2)Иэнестный способ характеризуетсямалым сроком службы ледяной платформы, ввиду ее термоабразии (разрушения в воде под действием течения инолн), Кроме того, способ предполагает большие объемы ледяного тела,задаваемые иэ условия сдвига платфор мы по линии дна при ледовых воздействиях, поскольку сопротивление сдвигу по контакту лед-грунт относительно невелико. Способ предъявляет повншенные требонания к прочности ледяно го тела, обусловленные возможностьюего...

Номер патента: 1093747

Опубликовано: 23.05.1984

Автор: Белецкий

МПК: E02B 3/02

Метки: грунта, закрепления

...его путем введения хладагента 2.). Недостатками известного способа является малая эффективность замораживания в условиях задержания селевого потока,Целью изобретения является повышение эффективности закрепления грунта в условиях задержания селевого потока.Цель достигается тем, что замораживание осуществляют путем введения хладагента в селевый поток начиная с хвоста потока.Кроме того, хладагент вводят равномерно по площади потока.В движущийся по руслу селевый поток вводят хладагент в зоны, расположенные равномерно по длине и ширине потока одновременно или поочередно, начиная с хвоста потока. Для борьбы с селевыми потоками применяют хладагент (сжиженный газ), например, кислород, имеющий температуру кипения - 183 С. Газ распределяется по...

Номер патента: 1093748

Опубликовано: 23.05.1984

Авторы: Косиченко, Кривошлыков

МПК: E02B 3/16

Метки: противофильтрационный, экран

...защемления нижних складок, кото- деформаций из пленочного полотнища, уло рые при деформациях основаниярасплавженного гармошкой, с ориентацией каждой ляются в первую очередь. Этому также спогармошки из складок в противоположных собствует и дополнительное пленочное по- направлениях 2. лотнище, передаю 1 цее давление в местахНедостатком известной конструкции яв- компенсаторов на экран и тем самым разляется то, что при образовании значитель- гружающее от давления складки,ных деформации основания запас пленкию 25Расстояние, на котором следует устрав компенсаторах деформации будет недо- ивать данные компенсаторы деформаций, статочен, поэтому возможен ее разрыв, величина складок, их количество в гармошчто снижает эффективность и надежность ке...

Номер патента: 1093749

Опубликовано: 23.05.1984

Авторы: Муха, Шнеер

МПК: E02B 7/06

Метки: местных, плотина

...тем, что в плотине из местных материалов, преимущественно из однородного связного грунта, разделенной на отсеки поперечными дефор 30 35 40 45 50 55 мационными швами из несвязного материала, покрытыми противофильтрационными диафрагмами, каждый отсек соединен со смежными попарно гибкими связями, причем каждая связь пересекает один деформационный шов и закреплена по концам в откосах отсеков, не примыкающих к пере; секаемому деформационному шву пары.На фиг. 1 изображена плотина из местных материалов, продольный разрез; на фиг. 2 - сечение А А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1. Плотина из местных материалов включает отсеки 1 из связного грунта, разделенные поперечными деформационными швами 2 из несвязного материала,...

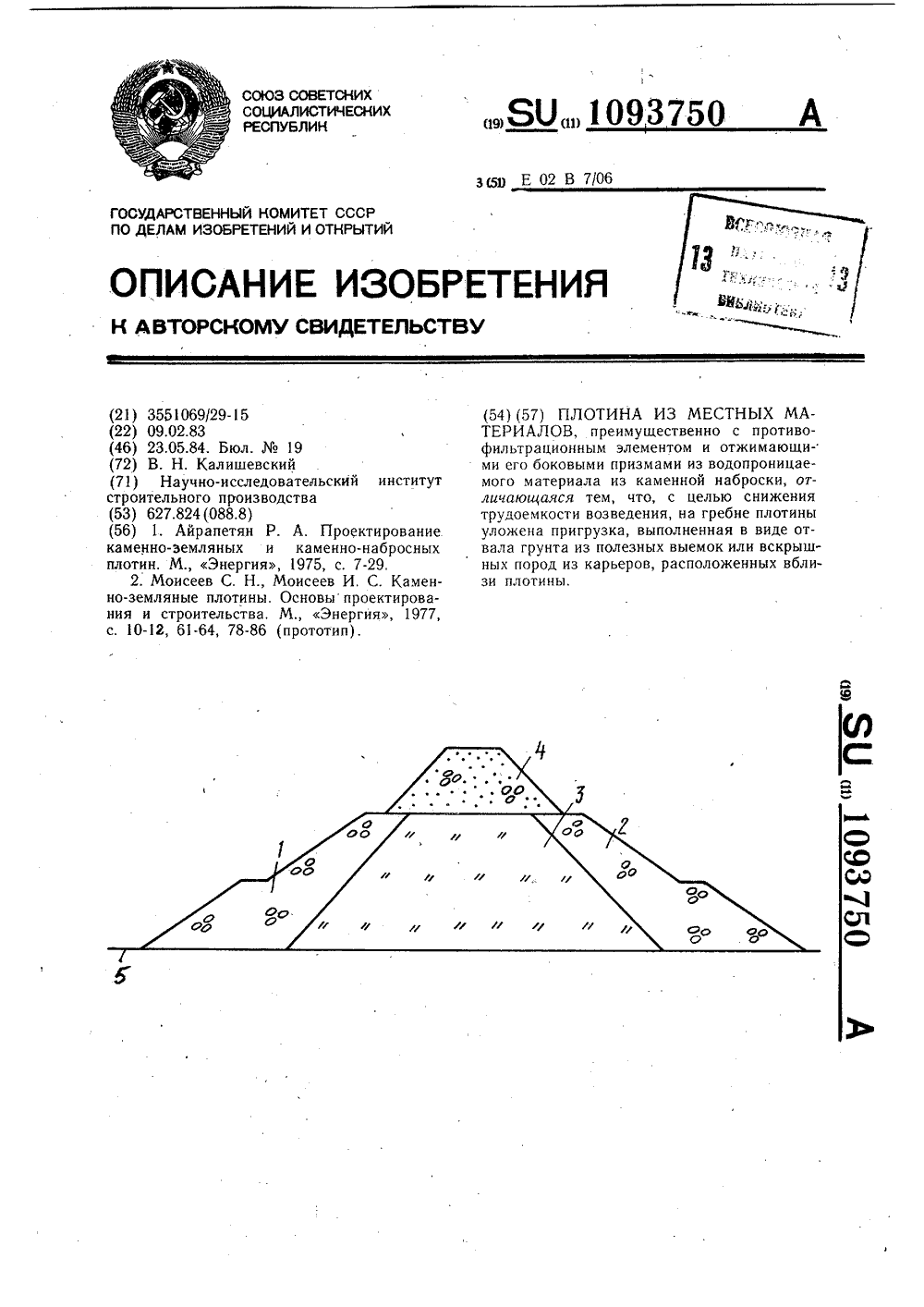

Номер патента: 1093750

Опубликовано: 23.05.1984

Автор: Калишевский

МПК: E02B 7/06

Метки: местных, плотина

...уплотнения. Необходимая плотность грунта, а также его прочностные и фильтрационные характеристики достигаются путем сжатия грунта с помощью нового конструктивного элемента плотины - пригрузки ее гребня,Своим весом пригрузка создает давление для требуемого уплотнения грунта в теле плотины или в отдельных ее конструктивных элементах, например в противофильтрационном элементе, Вес и параметры пригрузки устанавливаются на основе компрессионных, фильтрационных и сдвиговых исследований уплотняемого ею грунта,Пригрузку можно отсыпать из любого грунта и располагать ее как по всей ширине гребня плотины, так и на отдельном его участке. Ее высота может колебаться в пределах 5 - 30 м, поскольку давление до 0,1 МПа, возникающее от пригрузки...

Номер патента: 1093751

Опубликовано: 23.05.1984

Авторы: Дандара, Кашарин, Кашарина

МПК: E02B 8/06

Метки: воды, гаситель, потока, энергии

...участка оболочки, взаимодействующего с потоком, выполнена с выступами, а в качестве заполнителя использована смесь воды с грунтом, причем внешняя поверхность этого участка выполнена также с выступами.На фиг. 1 изображен гаситель энергии потока воды, размещенный в грунтовом основании сооружения, продольный разрез; на фиг. 2 - то же, в бетонном основании сооружения (выступы не показаны); на фиг. 3 - то же, в грунтовом основании сооружения, но оболочка не имеет дна (выступы не показаны); на фиг. 4 - гаситель, выполненный в виде нескольких цилиндрических оболочек; на фиг. 5 - то же, в условиях защиты откоса от воздействия волн,Гаситель содержит полую эластичнуюоболочку 1, замкнутое пространство 2 которой заполнено водой с...

Номер патента: 1093752

Опубликовано: 23.05.1984

Автор: Зерюков

МПК: E02B 9/00

Метки: гидроаккумулирующая, электростанция

...температурной стратификации низового бассейна.Целью изобретения является улучшение температурной стратификации низового бассейна.Указанная цель достигается тем, что отсасывающая труба на выходе снабжена горизонтальным потоконаправляюшим элементом и дополнительным, рабочим затвором. 30При этом верхняя образующая потоконаправляющего элемента выполнена восходящей в сторону низового бассейна.На чертеже изображено здание гидроаккумулируюшей электростанции, поперечный разрез по оси гидроагрегата.35Гидроаккумулирующая электростанция состоит из верхового бассейна 1, являющегося одновременно прудом-охладителем тепловой электростанции, обратимого гидро- агрегата 2, отсасывающей трубы 3 и низового бассейна 4, при этом отсасывающая 4 О труба 3...

Номер патента: 1093753

Опубликовано: 23.05.1984

Автор: Илюшин

МПК: E02B 9/06

Метки: напорный, туннель

...в окружающей породе скважинами 2.Недостатком известной конструкции является возможность деформации пород при прохождении туннеля вблизи склона, где не может быть полноценно обеспечен отпор породы.Целью изобретения является повышение надежности туннеля при его выполнении вблизи склона.Эта цель достигается тем, что скважины снабжены армирующими элементами, размещены вдоль туннеля рядами и направлены в верхнюю и нижнюю части склона.Причем длина скважин в смежных рядах уменьшается в сторону линии наименьшего сопротивления породы.На фиг. 1 изображен туннель с. одним рядом скважин, поперечный разрез; на фиг. 2 - то же, с тремя рядами скважин.Туннель 1 расположен в скальном массиве 2 вблизи склона 3 и закреплен, например, обделкой 4 из...

Номер патента: 1093754

Опубликовано: 23.05.1984

Автор: Шеховцов

МПК: E02B 15/04

Метки: воды, жидкостей, плавающих, поверхности, удаления

...палубой 12 с леерным ограждением 13. На палубе 12 размещен мото- насос 6 с эластичным заборником 14 воды и гибким напорным трубопроводом 15 подачи напорной воды в эжекторное устройство 3. Эжекторное устройство 3 (фиг. 3) включает эжекторный насадок 16, напорный патрубок 17 и всасывающие трубы 18.Устройство для удаления плавающих жидкостей с поверхности воды работает следующим образом.Мотонасос 6 через заборник 14 воды засасывает воду из водоема 19 и под напором по трубопроводу 15 и патрубку 17 подает ее в эжекторный насадок 16 эжекторного узла, которая, истекая плотной конусной струей 20, в полости всасывающей трубы 18 образует зону 2 большого разрежения (вакуум) 21, в результате чего эжекторное устройство 3 через...

Номер патента: 1093755

Опубликовано: 23.05.1984

Авторы: Беличенко, Державец, Мурашев, Семанов

МПК: E02B 15/04

Метки: воды, загрязнений, масляных, нефтяных, поверхности

...сопло 5, соединенное с помощью шланга 6 с расположенным во внутренней полости трубчатого захвата 25 30 35 40 45 50 шлангомдля подачи химпрепарата собирателя нефти и с помощью шланга 8 - с внутренней полостью трубчатого захвата, через которую подается сжатый воздух для распыла химпрепарата. Подача собирателя нефти из стационарной или переносной емкости 9 к соплу 5 осуществляется дозирующим насосом 10. Сжатый воздух, через шланг 11 подается от штатной системы сжатого воздуха нефтесборщика.В предлагаемом устройстве концентрирование нефти или масел между захватами 2 происходит с помощью химического собирателя, Собиратели нефти представляют собой композиции поверхностно-активных веществ, нерастворимых в воде, которые при попадании...

Номер патента: 1094886

Опубликовано: 30.05.1984

Авторы: Мишин, Пойзнер, Цымарная, Яковенко

МПК: E02B 1/00

Метки: берегозащитных, возведения, сооружений

...увеличение сроков строительства из-за неблагоприятных погодных условий.Известен способ возведения берегозащитных сооружений, преимущественно бун, включающий установку бетонных массивов сухопутным краном.Согласно этому способу перед установкой очередного блока краном, размещенным на насыпи с естественнымиоткосами за пределами призмы обрушения, на концевой блок сооружения перпендикулярно продольной оси насыпиустанавливают вертикальный щит, равный по высоте возводимой насыпи иповторяющий ее очертание, закрепляют его и заполняют грунтом пазуху,образовавшуюся между щитом и естественным откосом насыпи, после чегокран перемещают вплотную к щиту имонтируют очередной блок сооруженияна коротком вылете стрелы. Вертикальный щит переставляют на...

Номер патента: 1094887

Опубликовано: 30.05.1984

Авторы: Гришин, Дмитриев, Зуева, Мороз, Титова, Хасхачих, Черевач

МПК: E02B 3/06

Метки: причальное, сооружение

...диафрагмысо стороны обратной засыпки выполнены незамкнутыми и связаны с вертикаль.ными элементами, размещенными в плоскостях касательных торцовой поверхности диафрагм и защемленными в грунте обратной засыпки эа пределамипризмы обрушения. прямым или близким к прямому угломк линии кордона и защемленными вгрунте обратной засыпки за пределамипризмы обрушения,Давление от собственного весагрунта обратной засыпки воспринимаются кордонными частями диафрагм,которые в зависимости от геологическихусловий и материалов строительствамогут выполняться из жестких железобетонных панелей криволинейногоочертания в плане (например, в видепараболических арок или цилиндрических скорлуп с упругодатчивыми связями),листовой стали или...

Номер патента: 1094888

Опубликовано: 30.05.1984

Авторы: Гачечиладзе, Тевдорашвили, Хачапуридзе

МПК: E02B 3/12

Метки: берегоукрепительных, защиты, оснований, подмыва, речных, сооружений

...сооруже- О ния 1 1.Однако устройство массивных фундаментов на реках, особенно на предгорных и горных ее участках, технически сложно, а экономически невыгод-, 15 но в связи с трудоемкими водоотливами и крепежными работами, а также повышенным расходом строительных материалов.Известно устройство для защиты от подмыва оснований речных берегоукрепительных сооружений, включающее противоразмывочный зуб-шпунт 23.Однако это устройство недостаточ но надежно и эффективно в работе, что особенно сказывается при значительных глубинах размыва вдоль защищаемого сооружения, Неэффективность и"естного устройства обусловлена тем, что задние вертикальные гра- ЭО ни массивов зуба воспринимают значительные усилия от бокового давления грунта, а устойчивость...

Номер патента: 1094889

Опубликовано: 30.05.1984

Автор: Режко

МПК: E02B 5/02

Метки: каналов, торкретированием, укрепления

...работы, аксонометрия, нафиг. 2 - конструкция шарового шарнира и шарнирного параллелограмма, наФиг. 3 - траектория движения сопланад укрепляемой поверхностью,Устройство для крепления каналов торкретированием представляет собой самоходную портальную раму 1, опирающуюся на четыре ходовых пневмокатка 2, и включает направляющую траверсу 3 профильной Формы, зеркально копирующую в некотором масштабе поперечный профиль трапецеидального канала 4. По наклонным боковым сторонам и меньшему основанию направляющей траверсы 3 перемещается двух или четырехколесная рабочая каретка 5, Возвратно-поступательные перемещения каретки 5 обеспечиваются двухканатным приводом любого известного типа, а ее остановки в крайних точках А и Б осуществляются путевыми...

Номер патента: 1094890

Опубликовано: 30.05.1984

Авторы: Крошнев, Молчанов, Сергеев

МПК: E02B 7/02

Метки: гидровантовая, плотина

...На чертеже изображена плотина,поперечнь 1 йразрез.Плотина включает несущее полотни" 50 ще 1, составленное из сдвоенньгс упруч гих пластин, соединенных между собои шарнирно, Оио заключено в,цемпфирующей, управляемой принудительно через нагнетательное устройство полости 2. 55 Полость образована двустороннеогибающими эластичными мембранами .3 и заполнена вязким заполнителем, подаваемым через нагнетательное устройствос возможностью варьирования степеньннаполнения, Эластичныемембраны закреплены своей внутренней поверхностью дискретно к напорно-водосливному полотнищу посредством гибких связей 4 и образуют пространственныегидровантовые ячейки 5 двойной кривизны,Плотина работает следующим образом.Установленное в движущемся...

Номер патента: 1094891

Опубликовано: 30.05.1984

Авторы: Иващенко, Ли, Ляхтер, Осипов, Шаркунов

МПК: E02B 7/06

Метки: подпорное, сооружение

...элементов с опорами, заанкеренными в насыпи, каждый элемент облицовки выполнен в виде плит двутаврового сечения, связанных между собой упругими тягами закрепленными на опорах, при 1б чем внутренняя поверхность плит снабжена выступами и между их полками размещен вязкопластичный заполнитель, а стыки плит снабжены эластичными водонепроницаемыми накладками, жесткосоединенными с плитами,На фиг. 1 изображено подпорноесооружение, на фиг. 2 - разрез А-Ана фиг, 1.Подпорное сооружение включаетгрунтовую насыпь 1 и облицовку, выполненную из поярусно закрепленных элементов 2 с опорами 3, заанкереннымив насыпи 1, Каждый элемент 2 выполненв виде плит 4 двутаврового сечения,связанных между собой в продольномнаправлении упругими тягами 5, закрепленными...

Номер патента: 1094892

Опубликовано: 30.05.1984

Автор: Шарапов

МПК: E02B 8/08

Метки: рыбоходный, шлюз

...выйти эа побудительнуютами .2 3.является . " 8Недостатком устройства является 20 решетку 3. Весовой стабилизаторего малая ры опропускнаяб скная способность. выравнивает гибкое полотнище 6 и опиЭто связано с тем, что при про- рается выступающими концами на краяхождении побудительной решетки на затвора 4.участке затворов часть рыбы через П и закрытом затворе 4 и поворотеРкетов вы клинкетов 5 в горизонтальное положекарманы отверстий для клинкетов выние для пропуска воды гибкое полотниходит за побудительную решетку, воз"ще 6 отжимается клинкетами и потокомвращаясь вновь в нижний бьеф (при .воды устанавливается в горизонтальноеоткрытых затворах и закрытых клинкеты.). Установка же на отверстиях для положение,30 В качестве гибкого материала...

Номер патента: 1094893

Опубликовано: 30.05.1984

Автор: Пупышев

МПК: E02B 9/06

Метки: оголовка, портальная, стенка

...разламываются на два-три блока и более (в зависимости от количества ниток тру- ЗО бопроводов и величины деформаций,а также неравномерности этих деформаций по фронту стенки).При деформациях пучения основания сборных стенок .из железобетонных блоков, как правило, происходит разрушение омоноличенных стыков между отдельными блоками или разламывание самих блоков,40Через образовавшиеся в результате пучения сквозные трещины и расстроившиеся стыки грунт обратной засыпки выносится эа пределы сооружения, что 45 в конечном счете приводит к его аварии,е 893Целью изобретения является повышение надежности сооружения в условияхпучинистых оснований.Поставленная цель достигается тем,что донный и откосные блоки соединены между собой шарнирами,...

Номер патента: 1094894

Опубликовано: 30.05.1984

Авторы: Кондратьев, Райкевич

МПК: E02B 11/00

Метки: дренажных, колодцев, промывки

...колодца, при этом коллектор пересечен трубопроводами подачи сжатого воздуха.Кроме того, устройство для промывки дренажных колодцев снабжено установленным на упорах пневмоцилиндром,при этбм внутреняя полость эластичнойпробки соединена с трубопроводом подачи сжатого воздуха и пневмонилиндром 894 2посредством дополнительного трубопровода и установленного между нимитрехходового крана.На фиг, 1 изображено устройстводля очистки дренажных колодцев; нафиг, 2 - технологическая схема осуществления очистки дренажных колодцев.Устройство для очистки дренажныхколодцев состоит из эластичной пустотелой пробки 1, смонтированной на сердечнике 2, внутри которого расположен коллектор 3, выполненный в видекамеры, ограниченной по периметрустенками. Снизу...

Номер патента: 1094895

Опубликовано: 30.05.1984

Авторы: Распопин, Фомичев

МПК: E02B 15/02

Метки: водосливные, льда, пропуска, разрушения, сооружения

...известного устройства для разрушения и пропуска льда 55 являются его низкая эффективность и надежность вследствие того, что на кривой спада водной поверхности,созданной вспомогатепьным водосливом, ледяные поля разламываются на длин-, 4 О ные полосы льда, которые при двюкении к основному водосливу под влиянием остановившихся волн дробятся на крупные льдины, обладающие большой массой и большой кинетической 45 Рнергией, которые при движении через основной водослив, ударяясь о пазы затворов и стенки бычков, вызывают их ;сильное разрушение.50Целью изобретения является повы- шение эффективности и надежности устройства для разрушения и пропускальда через водосливные сооружения. Указанная целЬ достигается тем,что устройство...

Номер патента: 1094896

Опубликовано: 30.05.1984

Авторы: Ковалев, Кравчук, Мялкин

МПК: E02B 17/00

Метки: монтажа, причала, типа, эстакадного

...с помощью домкратов требуется большое их количество и специальных колонн, что усложняет проведение монтажных работ З 0 и увеличивает их стоимость. При подьеме не обеспечивается равномерная передача нагрузки на колонны,Целью изобретения является снижение стоимости и сокращение сроков З 5 возведения причалов,Поставленная цель достигается тем,что в качестве крайних колонн используют колонны с рейками и винтовымидомкратами, на которых поднимаютпонтоны над водой, затем заглубляютпромежуточные колонны в виде труб,а крайние колонны удаляют и вместоудаленных колонн с рейками устанавливают колонны в виде труб. На фиг, 1 показан подъем понтона- модуля над водой, общий вид; на фиг, 2 - понтон, план; на фиг3 схема погружения промежуточных...

Номер патента: 1095880

Опубликовано: 30.05.1984

Автор: Эвен

МПК: E02B 9/08

Метки: волн, концентрации, моря, открытого, энергии

...от друга, что может не быть достаточно большой концентрации для генерирования энергии. Кро. ме того, отдаленное поле настолько нарушается посторонними исходными волнами, что еще более сокращаетсяго 953предполагаемая концентрация в ограниченной зоне.Использование поля короткой дальности не является обязательным условием для производства энергии волн, однако в поле ксроткой дальности систем, предназначенных для производства энергии, должна располагаться фокусная эона,Большое влияние на поле короткой дальности оказывает способность системы элементов концентрировать волны, имеющие различные направления, в упомянутой зоне сосредоточения илн фокусной зоне.15При проектировании предлагаемой установки или системы ра"четы долж" ны выполняться...

Номер патента: 1096335

Опубликовано: 07.06.1984

Автор: Раснецов

МПК: E02B 3/06

Метки: берегозащитный, волнолом, раснецова

...тем, что блоки установлены поочередно с отметкой верха ниже и выше горизонта воды.Кроме того, блок с отметкой верха выше горизонта воды выполнен с волногасящим выступом, расположенным ближе к берегу.На фиг. 1 изображен берегозащитный волнолом, вид по фасаду со стороны моря, на фиг. 2 - разрез А-А на фиг. 1, на фиг 3 - разрез Б-Б на ЗО фиг. 1.Волнолом включает отдельные элементы (блоки) 1 и 2, чередующиеся друг с другом. Верх блока 1 расположен выше горизонта воды, верх блока З 2 расположен ниже горизонта воды. Блоки 1 и 2 имеют скошенную в сторону моря переднюю грань 3. Блок 1 имее:," в тыловой части (со стороны берега) выступ 4, верх которого расположен выше горизонта воды.Берегозащитный волнолом действуе следующим...
