E02B — Гидротехнические сооружения
Осушительно-увлажнительная система
Номер патента: 1636512
Опубликовано: 23.03.1991
Авторы: Галковский, Коваленко, Шведовский
МПК: E02B 11/00
Метки: осушительно-увлажнительная
...колодца 1 сообщается с помощью дополнительного трубопровода 4 с эжекторным устройством 5, 25вмонтированным в подпорное сооружение6, К средней части герметичного колодца 1подсоединена осушительно-увлажнительная сеть (дрены 7), оборудованная запорным устройством 8, размещенным в 30герметичном колодце 1, состоящим из упорной сетки 9, седла клапана 10 и поплавкового клапана 11. В верхней части колодца 1установлен пьезометр 12 и ниппельныйкран 13, служащий для срыва вакуума, 35Осушительно-увлажнительная системаработает следующим образом,В весенний период, когда возвышенныеучастки рельефа испытывают воздействиеосушительной сети каналов 3 в большей степени, чем на пониженных, ниппельный кран 13 необходимо закрыть. С помощью подпорного...
Устройство для сбора нефтепродуктов с поверхности воды
Номер патента: 1636513
Опубликовано: 23.03.1991
МПК: E02B 15/04
Метки: воды, нефтепродуктов, поверхности, сбора
...вакуумной установкой. Нефте- приемная камера 1 опорожняется, Действующая на нее выталкивающая сила, равная весу вытесненной жидкости, уравновешена относительно главной оси вращения камеры за счет того, что приемная камера имеет форму цилиндра, а нагрузка от этой силы передается на оси 4, жестко закрепленные на вакуумном трубопроводе 3. Положение центра тяжести приемной камеры 1 на ее главной оси вращения обеспечивает передачу нагрузки от ее веса только на оси 4.Поплавок 8 за счет своей плавучести уравновешивает только дисбаланс относител ьно оси вращения приемной камеры, создаваемый потоком воды и нефтепродукта через сливную кромку 2, и удерживает ее в заданном заглублении Я. По мере удаления нефтепродукта из отсека изменяется...
Способ монтажа морской стационарной платформы и устройство для его осуществления
Номер патента: 1636514
Опубликовано: 23.03.1991
МПК: E02B 17/00
Метки: монтажа, морской, платформы, стационарной
...с помощью буксиров (условно не показано) на ось проема 8 опорного основания, раскрепляют с использованием пневмокранцев 18 на швартовных концах (условно не показаны) и поступательно перемещают вдоль нее, добиваясь боковыми смещениями плавсредства 1 совмещения плоскостей 7 стоек 6 опорной палубы 4 верхнего строения 3, параллельных оси проема 8, аналогичным плоскостям 7 стоек 10 опорного основания 11 до упора наклонных клиновых балок 5 опорной палубы 4 в наклонные желоба 9 опорного основания 11, длина соприкосновения которых должна быть не менее 3/4 длины желобов 9. Затем охватывают желоба 9 с помощью привода 14 удерживающими роликовыми захватами 12, после чего отдают швартовные концы (условно не показаны) и опускают верхнее строение 3...
Способ создания сборной бетонопленочной облицовки
Номер патента: 1638239
Опубликовано: 30.03.1991
Метки: бетонопленочной, облицовки, сборной, создания
...пленкой 4,основание 5, шлаковату 6, заполнениешва цементно-песчаным раствором 7.По второму варианту имеется вертикальная компенсационная складка 8,образуемая из свободных концов 9пленки 4.Способ осуществляется следующимобразом.25На нижнюю часть плиты 1 с помощьюбитумно-полимерной мастики наклеиваютполимерную пленку 4, оставляя свободными концы 9 по 15-20 см. Полученноеизделие в виде плиты 1 с наклееннойснизу пленкой 4 укладывают на поверхность основания 5 при помощи монтажных петель 2,Концы 9 полимерной пленки 4, которые в транспортном положении для,предотвращения повреждения подворачивают под нижнюю часть плиты 1, соединяют кромками и укладывают на уступ3. Пространство между соседней плитой 1 и уступом 3 заполняют шлакова 40той б и...
Защитное покрытие грунтовой поверхности гидротехнического сооружения
Номер патента: 1638240
Опубликовано: 30.03.1991
Авторы: Гудованый, Керницкий, Рачинский
МПК: E02B 3/12
Метки: гидротехнического, грунтовой, защитное, поверхности, покрытие, сооружения
...для выпуска воздуха иэ подплитного пространства после укладки плит,Формула и э о б р е т е н и я Фиг.2 Составитель Г.ЦветковаТехред П.Олийнык Корректор А.Обручар Редактор Л.Маковская Заказ 905 Тираж 384 ПодписноеВНК 4 ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113935 Москва, ЖРаушская наб д, 4/5Производственно-издательский комбинат Патент , г, Ужгород, ул. Гагарина, 101 Изобретение относится к.гидротехническому строительству, а именно кзащитным креплениям грунтовых поверхностей сооружений и может быть ис 95пользовано при строительстве плотин,каналов, защите берегов рек, земляныхнасыпей.Цель изобретения - упрощение технологии укладки и повышение устойчивости покрытия,На фиг, 1 изображено защитное покрытие,...
Способ возведения асфальтобетонной диафрагмы грунтовой плотины
Номер патента: 1638241
Опубликовано: 30.03.1991
Авторы: Гаврилов, Дорошенко, Равкин
Метки: асфальтобетонной, возведения, грунтовой, диафрагмы, плотины
...асфальтобетон 7, После того как высота слоя асфальтобетона ваустотообра Ователе достигнет проектной, пустотоооразователь извлекают,переносят по стрелке 8 и устанавлива.от на новую позицию в конец ряда (показана пунктиром),. В зто Время продолжают укладку грунта около пустотообразователей с таким расчетом, чтобы фронт укладки грунта 9 опере" жал фронт укладки асфальтобетона по крайней мере на длину одного пуссотс . 1 бр яО Р я г)Таким образом., благодаря применению Ограниченного числа пустотооб-. разователей появляется возможность упростить технологию производства работ, снизить накладные расходы, Появляется возможность проезда техники в любом месте, Благодаря тому, что пустотообразователи выполнены открытыми, удобно следить за...
Амортизатор отбойного устройства
Номер патента: 1638242
Опубликовано: 30.03.1991
Авторы: Кафар-Заде, Нуриев
МПК: E02B 3/26
Метки: амортизатор, отбойного, устройства
...устройствам защиты морских сооруженийот динамических воздействий, возникающих при швартовке судов.Цель изобретения - упрощение конструкции и повышение технологичности,. а также улучшение ремонтопригодности.На чертеже изображен амортизатор,продольный разрез.Амортизатор содержит установленную на ноге 1 платформы наружнуютрубу 2 и телескопически входящуюнее внутреннюю трубу 3, на котороймеются опорные плиты 4, а также ребра 5 жесткости. Внутри амортизатора. расположены полые цилиндрические уп-ругие элементы 6 и 7, прикрепленныек основанию амортизатора 8 с помощьюзажима 9. Ограничитель хода упругогоэлемента снабжен фланцем 10, которыйкрепится к наружной. трубе с помощьюболтов 11,Амортизатор работает следующимобразом.При швартовке судна...
Способ намыва гидротехнического сооружения
Номер патента: 1638243
Опубликовано: 30.03.1991
Автор: Рощупкин
МПК: E02B 7/06
Метки: гидротехнического, намыва, сооружения
...4 забирают и по трубопроводу 6 направляют для повторного55использования,При проникании воды, загрязненнойгрунтовыми взвесями, через перегородку 2 из отсека 3 в отсек 4 грунтовые частицы оседают на поверхности перегородки 2, С накоплением грунтовыхчастиц на перегородке 2 водопроницаемость перегородки уменьшается. Воизбежание уменьшения водопроницаемости грунт с перегородки смывают струями отработанной воды, вытекающими изнасадков трубопроводов 5 и направленными на поверхность перегородки 2.Грунтовые частицы остаются в отсеке3 пруда,Запускают в работу насосную станцию 15, Часть воды из отсека 3 пруда1 забирают в трубопровод 16 и насосомпо трубопроводу 13 подают в емкости10Из емкости 10 часть воды черезводопроницаемые стенки...
Рыбозащитный оголовок
Номер патента: 1638244
Опубликовано: 30.03.1991
Авторы: Анохин, Боровской, Михеев, Новойдарский, Шелестова, Шкура
МПК: E02B 8/08
Метки: оголовок, рыбозащитный
...а сопла 5 установлены в кожухе 2 по касательнымлиниям к струенаправляющим каналам 6.Кроме того, кожух 2 имеет напорную 3 Ораспределительную камеру 7, расположенную в его стенке 8, выполненнойполой, при этом распределительнаякамера 7 соединена с напорным трубопроводом 4 и соплами 5.Рыбозащитный оголовок работаетследующим образом.Всасывающая ветвь потока приводится во вращательное движение во внутренней полости кожуха 2 с помощьюструй, вытекающих из напорной распределительной камеры 7 с напорнымтрубопроводом 4 через сопла 5, которые направлены тангенциально вдольструенаправляющих каналов 6, выполненных на внутренней поверхности кожуха 2, Таким образом, в потоке создается управляемое с помощью сопел 5поле центробежных сил, в которомна...
Рыбозащитное устройство
Номер патента: 1638245
Опубликовано: 30.03.1991
Авторы: Коротовских, Яковлев
МПК: E02B 8/08
Метки: рыбозащитное
...перед сетными полотнами бсо стороны верхнего бьефа, при этомцилиндры в поперечном сечении представляют собой фигуры, выполненные в видедвух полуокружностей, сопряженныхс противоположными сторонами прямоугольника, осевые линии 10 цилиндров35в плане параллельны сетным полотнам. б, а водонепроницаемые стенки 4 и выступы 5 выполнены криволинейными и Образуютт в Одопр Оводящие тракты 1 1 В Ок 40руг обтекателей 9,Рыбозащитное устройство работаетследующим образом.При подходе потока к вертикальномузащитному экрану он делится на двечасти. Одна проходит транзитом в рыбоотвод 7, другая, обтекая криволинейные водонепроницаемые стенки 4, криволинейные выступы 5 и обтекатели 9,образует циркуляционные потоки, которые смывают сетные полотна б. Благодаря...
Способ возведения гидротехнического туннеля под грунтовой плотиной
Номер патента: 1638246
Опубликовано: 30.03.1991
Автор: Илюшин
МПК: E02B 9/06
Метки: возведения, гидротехнического, грунтовой, плотиной, туннеля
...ее поверхность 5 по кривой 25свода давления, образующегося в теле грунтовой плотины при проходкев ней выработки (полости, образуемойискусственным путем). После тогокак плотину 3 возведут до высоты,при которой над трубой может образоваться .(после удаления песчанойпризмы) раэгружающий свод давления,в пределах песчаной призмы проходятштольню, например, со стороны одногоиэ торцов трубы, Проходку штольни мож но осуществить путем разборки пескавручную или с помощью породопогруэочной машины, погрузки песка например,на транспортерную ленту и выдачи пес 4 Ока на дневную поверхность.Благодаря тому что поверхностьпесчаной призмы 4 была сформирована по кривой свода давления, гри выемке песка кровля образуемой полости над трубой будет в период...
Способ промывки поливного трубопровода
Номер патента: 1638247
Опубликовано: 30.03.1991
МПК: A01G 25/06, E02B 11/00
Метки: поливного, промывки, трубопровода
...насоснуюстанцию 1, имеющую задвижку в нагнетательном патрубке.2 гибкого напорного 15шланга 3, имеющего боковые отводы 4и запорное приспособление 5 в конце.Длина напорного шланга равна длинеполивного трубопровода 6, а расстояние между боковыми отводами 4 равнорасстоянию между патрубками-водовыпусками /, которые установлены надводовыпускными отверстиями 8. Промывная насадка 9 состоит из металлического ствола 10, который имеет 25отверстия 11 снизу и по периметру вшахматном порядке, и гофрированногошланга 12, посредством которого соединяется с боковым отводом напорного шланга 3. Герметичность водовыпускных отверстий 8 и промывных насадок 9 обеспечивает резиновый уплотнитель 13,Промывку осуществляют следующимобразом.35Разматывают...
Устройство для сбора нефти с поверхности воды
Номер патента: 1638248
Опубликовано: 30.03.1991
МПК: E02B 15/04
Метки: воды, нефти, поверхности, сбора
...дна 7 нефтеприемника 2. Соединение ветвей плавучего заграждения 1 с нефтеприемником 2выполнено с противоположных сторон отоси, проходящей через отверстия 9,посредством шарниров, состоящих извтулок 11, закрепленных на наружныхстенках 8 и валов 12, закрепленныхна концах ветвей плавучего заграждения 1 К валам 12 прикреплены рычаги 13, имеющие на концах по два стежня 14,между которыми помещена подвижная перегородка 10. Трубопровод 3перекачки нефти присоединен к нижнейчасти нефтеприемника 2, к отверстиюв дне 7.Устройство в варианте стационарной конструкции для защиты участкаакватории вдоль побережья работаетследующим образом.Производится закрепление ветвейплавучего заграждения 1 на опорах 6акватории. Расстояние между опорами6 выбирается...
Гравитационная буровая платформа
Номер патента: 1638249
Опубликовано: 30.03.1991
Авторы: Вершинин, Земляков, Мирзоев, Нагрелли, Нетис, Суровцев
МПК: E02B 17/00
Метки: буровая, гравитационная, платформа
...с помощью шарниров 10, Верхние поверхности блоков примыкают к нижнейповерхности плиты,Гравитационная платформа изготавливается, транспортируется и устанавливается на месте бурения следующимобразом,Б сухом доке изготавливаются плавучая опорная плита 2 с колонной 1и плавучими ножевыми элементами 3,которые присоединяются шарнирно с.55противоположных сторон к опорной плите 2. После изготовления конструкпия,обладающая собственной плавучестьюза счет емкости плавучих плит, выводится на плаву из доков буксирами малой мощности, Ножевые элементы 3 поворотом подводятся под плиту 2, закрепляются и в этом положении конструкция транспортируется на место установки.Стыковка отдельных элементов (фиг. 3) производится на месте установки (фиг. 2). Стык...
Устройство для фиксации морской конструкции
Номер патента: 1638250
Опубликовано: 30.03.1991
Автор: Степанов
МПК: E02B 17/02
Метки: конструкции, морской, фиксации
...шарнирно соединен с опорой, а в верхней - с верх ним строением 8Устройство работает следующим образом.При установке морского сооружения на грунт и забивке свай 7 через направляющие кольца 4 и 6 (фнг. 1) производится установка верхнего строения 8 или палубы. Верхнее строение 8 воздействует собственным весом на ерхнюю часть кривошипного механизма 40выступающую над опорным узлом опоы 1 и, преодолевая сопротивление пружин 3, перемещает кривошипный механизм 2 вниз, вызывая тем самым его горизонтальное перемещение. 45Вместе с кривошипным механизмом 2 перемещаются подвижные направляющие кольца 6, прижимая сваю 7 к внутренней поверхности колец 4 (фиг. 2). Таким образом, кольца 4 и 6 образуют50 Фрикционный захват, фиксирующий опору относительно...
Строительная перемычка
Номер патента: 1640261
Опубликовано: 07.04.1991
Автор: Илюшин
МПК: E02B 1/00
Метки: перемычка, строительная
...прокраски известковым молоком.В замковых блоках арки образованы тупиковые отверстия 4 для размещения в них зарядов ВВ. Размеры блоков приняты меньше, чем размеры минимальных отверстий по тракту водосбросного туннеля 5,ограждаемого перемычкой от верхнего бьефа 6.Выполняют перемычку следующим образом.На подготовленное основание передвходным отверстием туннеля 5 укладывают сборные блоки 2 арочной стенки, образуя при этом между блоками антиадгеэионные слои 3, в замковых блоках перед их,укладкой образуют отверстия для размещения зарядов ВВ. Затем укладывают остальные блоки арки, возводя ее до проектной отметки.После этого, а можно параллельно свозведением арки, отсыпают грунтовую отсыпку 1, которая фиксирует устойчивое положение сборочной...
Устройство для укладки пленочного экрана в почву и способ укладки пленочного экрана в почву
Номер патента: 1640262
Опубликовано: 07.04.1991
Авторы: Долгоновский, Пружанский
МПК: E02B 3/16
Метки: пленочного, почву, укладки, экрана
...создавая этим дополнительную опору для перемещения рамной платформы черезпоперечную траншею,Способ укладки пленочного экрана осуществляют следующим образом,Из рулонов 7 пленочные полосы 8 пропускают в вертикальную камеру 5, где оничерез поворотную рамку 9 поступают в ножевую камеру 4 на поворотные валики 10,располагаемые в горизонтальной плоскостипод углом 45". При движении устройстваножевая камера разматывает рулон, а полоса пленки за пределами ножевой камерыостается на месте и защемляется опадающим грунтом.Направители 13 создают стенку, придавая краю пленочной полосы вертикальность, эакрепляемую в почве грунтовымприжимом 14; Грунтовый прижим соединяется с направителем за пределами ножевойкамеры. Установка ножевой камеры на...
Способ возведения противофильтрационной диафрагмы грунтовой плотины
Номер патента: 1640263
Опубликовано: 07.04.1991
Автор: Равкин
МПК: E02B 3/16
Метки: возведения, грунтовой, диафрагмы, плотины, противофильтрационной
...там щит 9извлекают и переносят на новую позициюпо стрелке 10,Заливку асфальтобетона производят вполость 11 из-под пуансона 3, а сам пуансон3 переносят на новую позицию по стрелке12, После того, как фронт укладки грунтапройдет мимо пуансона 4, его извлекают и. переносят на новую позицию по стрелке 13.Когда уровень асфальтобетона в полости 11 из-под пуансона 3 достигнет проектного уровня, щит 5 извлекают и переносятна новую позицию по стрелке 14, В дальнейшем операции повторяются,Если происходит остановка работ напродолжительное время и асфальтобетон в полости 8 затвердевает, извлечение щита 5 производится тогда, когда уложен горячий асфальтобетон в полость 11, Благодаря высокой температуре укладываемого асфаль тобетона и хорошей...
Способ выполнения грунтопленочного экрана
Номер патента: 1640264
Опубликовано: 07.04.1991
Авторы: Евстратов, Ищенко, Кривошлыков, Лысенко
МПК: E02B 3/16
Метки: выполнения, грунтопленочного, экрана
...экранами.Цель изобретения - упрощение производства работ.На фиг. 1 изображен грунтопленочный экран, выполненный по предлагаемому способу; на фиг, 2 - разрез А - А на фиг. 1,Способ дренирования грунтопленочного экрана включает укладку пленочного полотнища 1, каната 2 из хорошо впитывающих влагу волокон, второго полотнища 3, грунтового слоя 4, дренажной перфорированной трубы 5,При строительстве хранилищ токсичных отходов с заложением откосов в = 1 - 1,5, По бровке откоса выполняют приямок 0,5 - 0,6 м для укладки дренажного трубопровода 5. На откосе расстилают пленочный полимерный материал 1, например, толщиной 0,2 мм, покрывая и приямок на кромке откоса. На пленочное полотнище в приямке отсыпают гравий слоем 10-15 см. По...
Способ сооружения противофильтрационной облицовки
Номер патента: 1640265
Опубликовано: 07.04.1991
Авторы: Белов, Евстратов, Косиченко, Лысенко
МПК: E02B 3/16
Метки: облицовки, противофильтрационной, сооружения
...облицовка, разрез.Противофильтрационная облицовка содержит днище хранилища 1, полотнище 2пленочного материала, слой 3 суглинка,нефтешлам 4, состоящий из нефтепродуктов 5 и воды 6, дренажную систему 7, защитный слой 8 грунта.Для осуществления способа на днищехранилища 1, выполненного с уклоном, например= 0,01 - 0,05, укладывают полот нище 2 из стабилизированнойполиэтиленовой пленки, например, толщиной 0,2 мм, на него отсыпают слой 3, например суглинок толщиной 50 - 60 см, Суглинокпропитывают нефтешламом 4, например,такого состава, О : мехпримеси 3, скоагулированные продукты 40, вода - 57, причемнефтешлам 4 составляет 5 - 10 оот массыгрунта, при этом нефтепродукты 5 задерживаются в грунте, а вода 6 по пленочномуполотнищу...

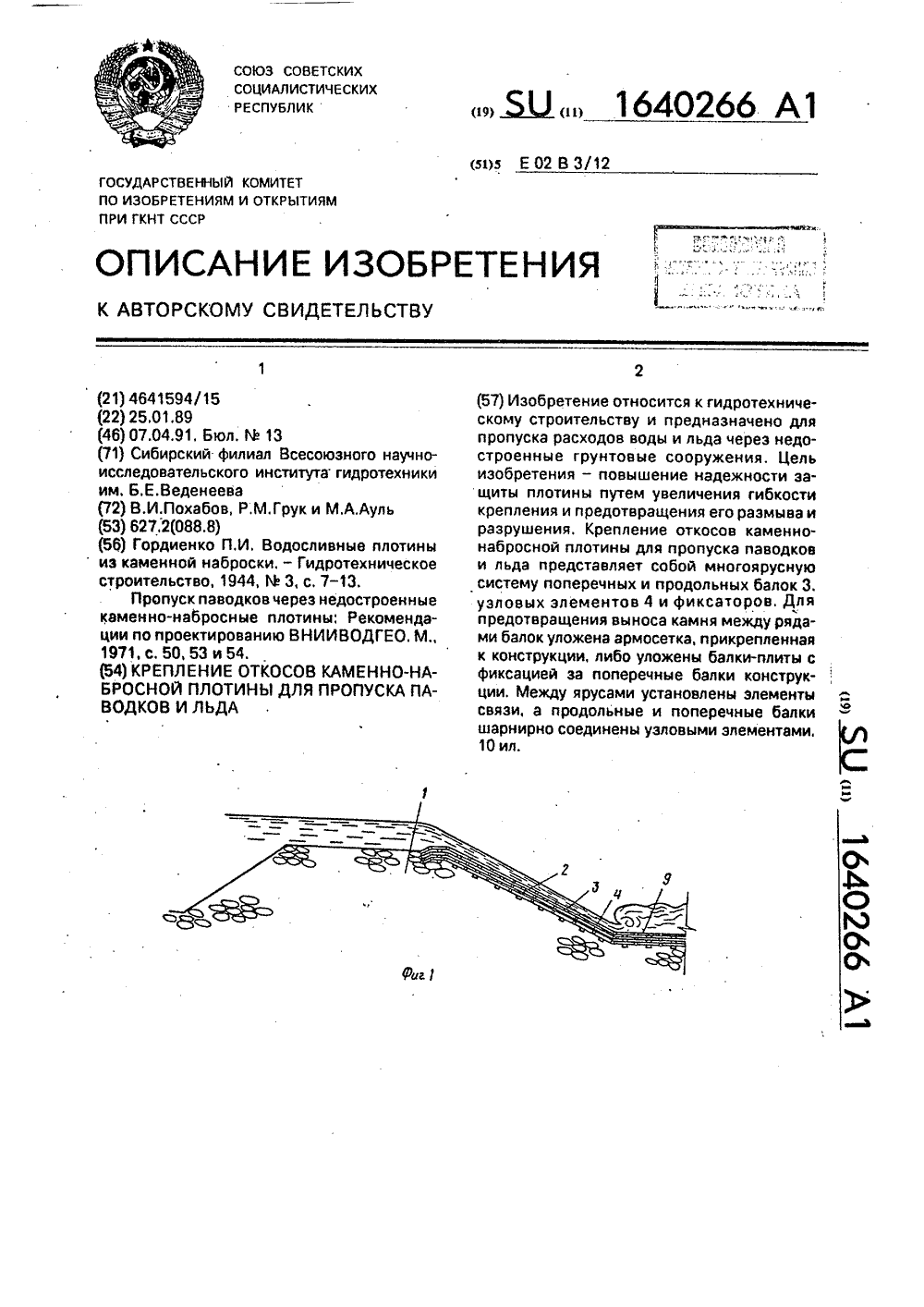

Крепление откосов каменно-набросной плотины для пропуска паводков и льда
Номер патента: 1640266
Опубликовано: 07.04.1991
МПК: E02B 3/12
Метки: каменно-набросной, крепление, льда, откосов, паводков, плотины, пропуска
...узловойэлемент, аксонометрия; на фиг, 9 - Н-образный фиксатор, аксонометрия; на фиг, 10 -крепление в сборе, аксонометрия.Каменно-набросная плотина 1, допускающая пропуск воды через гребень, включает многоярусную сборную балочную конструкцию 2.Поперечные и продольные балки 3 в ярусах вместах пересечения для достижения сборностии гибкости шарнирно соединены с узловымиэлементами 4, представляющими собой короткие балки 5 с прямоугольными выступамификсаторами 6 по концам, высота которыхравна или превышает высоту балки, Расстояние между прямоугольными выступами-фиксаторами, образующие седло 7, равноширине балки,Узловые элементы 4 в ярусе собираютсяследующим образом,Нижний узловой элемент укладывается выступами-фиксаторами вверх. Верхний...
Способ укрепления дна водоема
Номер патента: 1640267
Опубликовано: 07.04.1991
Автор: Дементьев
Метки: водоема, дна, укрепления
...8; лебедки 17 для устанонки покрытия на дно,Способ осуществляют следующим образом.С помощью крана 12 на причале 14 собирают обойму 1, устанавливают в нее передвижной шаблон 5 так, что катки 7 встают в лоток нижней горизонтальной направляющей 2, а вертикальная направляющая 6 параллельна вертикальным направляющим 3 обоймы 1, Расстояние между днищами лотков вертикальных направляющих 6 и 3 устанавливают равным ширине элемента 8 плюс 3 - 5 см и фиксируют шаблон 5 на верхней направляющей 4 известными способами (с помощью пальцев, струбциной и т.п,). После чего обойму 1 с установленными в ней передвижным шаблоном 5 с помощью крана 12устанавливают таким образом, что нижняягоризонтальная направляющая 2 ложится на дно 13 по краю укрепляемого...
Оградительное сооружение
Номер патента: 1640268
Опубликовано: 07.04.1991
МПК: E02B 3/06
Метки: оградительное, сооружение
...натяжным 4 и приводным 3 барабанами, а навертикальном участке между направляющим 5 и прижимным 6 роликами находитсялишь цепная передача 8 без гибкого полотнища 2.Цепную передачу прикрывает защитный водонепроницаемый кожух 9 с гибкимиманжетами 10,Для защиты оградительного сооруженияот ледовых нагрузок на опорах 1 закрепленыледорезы 11, По перекрытию 12 оградительного сооружения проложена автодорога 13 снишами для подключения к приводному барабану силовой установки.14.Сооружение использу 1 от следующимобразом,При получении штормового предупреждения по автодороге 13 перемещается автомашина с передвижной силовой передачей, которая, посекционно подключаясь к приводным барабанам 3 через нишу силовой установки 14, передвигает цепную передачу 8...
Сборная набережная
Номер патента: 1640269
Опубликовано: 07.04.1991
Автор: Шарапов
МПК: E02B 3/06
Метки: набережная, сборная
...1 таврового сечения, соединенныйв нижней части с помощью шарнира 2 снаклонной плитой 3, которая соединена жестко с контрфорсом 4.В верхней части наклонная плита 3 соединена с лицевым элементом 1 через шапочную балку с помощью анкерной тяги 5.Контрфорс 4, жестко соединенный с анкерной плитой 6, повернут относительно своегоГоризонтдльного положения и установленна наклонное основание 7 грунта, котороевыполнено с отрицательным уклоном 0-45вниз в сторону засыпки.Все элементы набережной выполненыиз железобетона и металла, Строительство. сборной набережной может осуществляться как насухо, так и в воду (в собранномвиде),Перед установкой сборных элементовнабережной устраивается наклонное основание 7 с углом наклона, направленнымвниз в...
Способ контроля за размывом дна водоема
Номер патента: 1640270
Опубликовано: 07.04.1991
МПК: E02B 3/02
...зонда 11. Возможна засыпка грунта поверх поплавка в штанге зонда 11 перед погружением поплавков 5.Затем сквозь проУшины 12 трУбы 1 погружают посредством зондов 11 в дно водоема ниже возможной глубины размыва в фиксированном створе якори 13, имеющие форму конического наконечника с вертикальным стержнем 14, выступающим над поверхностью дна водоема. При этом штанги зондов 11 (не менее двух) служат направляющими для последующего спуска на дно трубы 1 Поэтому, не извлекая штанги зонда 11, отстропляя понтоны 9 от трубы1, опускают трубу 1 на дно, погружаяее под собственным весом по штангамзондов 11.Затем извлекают штанги зондов 11.Положение трубы 1 на дне водоема вплане зафиксировано вертикальнымистержнями 14, на которые труба 1 надета...
Гидротехнический канал
Номер патента: 1640271
Опубликовано: 07.04.1991
МПК: E02B 5/00
Метки: гидротехнический, канал
...наб 4/5 Производственно-издательский комбинат Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к гидротехнике и может быть использовано для транспортирования воды в мелиорации, гидроэнергетике и других областях водного хозяйства.Цель изобретения - повышение эффективности в работе за счет увеличения пропускной способности и снижение материалоемкости при облицовке откосов.На фиг, 1 изображен канал в.скальном грунте, поперечное сечение; на фиг. 2 и 3 - то же, в слабых грунтах с облицованными откосами.Канал содержит лоток полигонального поперечного сечения с симметричными двумя боковыми откосами 1 и двумя донными откосами 2 и бровками 3, проложенный в скальном грунте 4 фиг, 1), В более слабом грунте 5 (фиг. 2 и 3) в...
Узел соединения звеньев многозвенной штанги гидротехнических затворов и решеток
Номер патента: 1640272
Опубликовано: 07.04.1991
МПК: E02B 7/36
Метки: гидротехнических, затворов, звеньев, многозвенной, решеток, соединения, узел, штанги
...4 параллельно звену 1 выполнены фиксирующие пазы 7. Поперек каждой пластины 3 нижнего звена 2 ва поверхности обращенной к другой пластине 3 на расстоянии, равном расстоянию между лысками 6, закреплены призматические накладки 8, на обращенных друг к другу рабочих гранях 9 которых 15 выполнены сегментные проточки 10 диаметром, равным диаметру буртика 5. Между накладками 8 каждой пластины 3 в центре окружности проточек 10 своим торцом к пластине 3 прикреплен ци линдрический фиксатор 11 с диаметром, ,равным ширине паза 7, Сборку штанги из звеньев 1 и 2 осуществляют с помощью крана 12, перемещаемого по рельсам 13 над пролетом 14 затвора 15.Для сборки многозвенной штанги нижнее звено 2 устанавливают на подхват в вертикальное положение,...
Устройство для перекрытия глубинного водовода
Номер патента: 1640273
Опубликовано: 07.04.1991
Автор: Хлопенков
МПК: E02B 7/26
Метки: водовода, глубинного, перекрытия
...и камеры 3 выполненыпрорези 21, соединяющие полости 19 с водоводом 2 и камерой 3 и расположенныепод острым углом к их стенкам, Оптимальный угол 20-45, Пролетное строение 4снабжено силовыми вертикальными пластинами 22, расположенными в прорезях 21и прикрепленными одной вертикальнойкромкой к опорно-ходовой части 20, а другой - к боковой поверхности разгрузочногощита 5 на расстоянии 0,2 - 1,0 ширины щита5 от напорной грани пролетного строения 4в сторону верхнего бьефа, Пролетное строение 4 снабжено вертикальными уплотнительными рейками 23, прикрепленнымисверху к козырьку 6, а в стенках камеры 3 ипомещения 10 в местах расположения прорезей 21 выполнены пазы 24, в которых расположены рейки 23, причем последниевыполнены длиной, большей...
Водосливное устройство
Номер патента: 1640274
Опубликовано: 07.04.1991
Авторы: Демиденко, Дроздов, Кравченко
Метки: водосливное
...после чего отводится из доотводящему коллектору При колебании уровня намыва трубы плавающего ка, оставаясы у поверхн вляют слив воды из ее на ленных слоев.карты по во 3.воды в картеводоприемни-,ости, осущестИболее освет Формула изобретения Фиг Составитель М.Лунаци Техред С,Мигунова Корректор Т.Малец Реда олков Заказ 125 аж 39 одписно НИИПИ Государственного комитета по изобретениям и открытия 113035, Москва, Б, Раушская наб., д. 4/5 ГКНТ СССР Производственно-издательский комбинат "Патент,", г.ужгород, ул. Гагарина,1.01 1640ВИзобретение относится к гидротехническому строительству, а именнок водосливным устройствам для удаления воды с карт намыва.Целью изобретения является повышение эффективности работы.На фиг,1 показано водосливное...
Каменно-земляная плотина
Номер патента: 1640275
Опубликовано: 07.04.1991
Авторы: Грешников, Шахов, Ягин
МПК: E02B 7/06
Метки: каменно-земляная, плотина
...боковые призмы из каменной наброски - верховую 6 и низовую 7, оголовок из непучинистого грунта 8 с водонепроницаемым покрытием 9 и полость 10 в виде траншеи, выполненную с гребня ядра и заполненную насыпным водопроницаемым грунтом 11 (фиг, 2). Посередине гребня плотины на одинаковом расстоянии одна отдругой и вертикально выставлены металлические трубы 12, При этом нижние половины труб 12 выполнены с перфорацией 13, проходят через материал 11 полости 10 и концами заведены в ядро 1, а верхние концы выступают из плотины и тоководами 14 (фиг. 1) распределены по фазам А, В и С источника 15 электрического тока,Плотину используют следующим образом.В течение года вода перед плотиной с летнего уровня.16 понижается до зимнего уровня 17, при...
