E02B — Гидротехнические сооружения

Номер патента: 1666635

Опубликовано: 30.07.1991

Автор: Челидзе

МПК: E02B 9/06

Метки: резервуар, уравнительный

...ГЭС работа производится в обратном порядке, причем за счет равенства площади отверстия 5 и суммарной площади отверстий 4 исключается тенденция к разрыву потока воды в емкости 1, 2 ил. диафрагмы 2 размещенконтуру, а в диафрагмельное отверстие 5, Плоравно суммарной плаща Уравнительный резервуар ра ет следующим образом,При сбросе нагрузки ГЭС поток в видеудариой волны поступает е емкость 1, где при прохождении через отверстие 5 диафрагмы 3 теряет энергию на сужение, удар о диафрагму 2 и на внезапное расширение Затем энергия потока теряется при его расчленении с помощью отверстий 4 диафрагмы 2 на отдельные струи и при взаимодействии этих струй со стенкой емкости 1 идруг с другом, а также при их слиянии в единый поток и турбулентном...

Номер патента: 1666636

Опубликовано: 30.07.1991

Авторы: Багиров, Волков, Михалева, Трифонов

МПК: E02B 11/00

Метки: осушительно-увлажнительная

...ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТ(57) Изобретение отнственной мелиорации ельство СССР В 11/00, 1982. ельство СССР 11/00, 1979.Изобретение относится к сельскохозяйственной мелиорации, а именно к конструкциям осушительно-увлажнительных систем,Цель изобретения - предохранение от загрязнения рек-водоприемников, повышение коэффициента земельного использования и снижение эксплуатационных затрат путем рационального использования водных ресурсов.На фиг,1 изображена осушительно-увлажнительная система, вид в плане; на фиг.2 - бассейн-накопитель, разрез,Осушительно-увлажнительная система состоит из магистрального осушительного канала 1, закрытых коллекторов 2 и дренажа 3. В устье магистрального канала 1 расположены шлюз 4 и осушгтельная...

Номер патента: 1666637

Опубликовано: 30.07.1991

Авторы: Анш, Беккер, Комарова

МПК: E02B 15/02, E02B 17/00

Метки: ледяного, покрова, разрушения

...виде пружины и т.п. (Фиг.З, 4).Верхний опорный элемент 3 шарнирно прикреплен своим передним концом к гидротехническому сооружению и опирается на направляющие 10,Устройство работает следующим образом,Гибкий элемент 7 укладывается на верхний опорный элемент 3, затем производится его натяжения за свободный конец механизмом 6 натяжения. При этом гибкий 7 и упругий 9 элементы под действием силы натяжения деформируются, накапливая внутреннюю потенциальную энергию деформации, При достижении заранее установленного значения силы натяжения гибкий элемент 7 резко освобождается,вследствие чего под действием внутренних усилий в нем и упругом элементе он перемещается с большой скоростью (см,фиг.1), В результате удара происходит разрушение ледяного...

Номер патента: 1666638

Опубликовано: 30.07.1991

Авторы: Габибов, Туркия

МПК: E02B 15/02

Метки: бассейнов, защиты, инфильтрационных, промерзания

...на его берегах анкерами 5. Автопокрышки 2 имеют два ряда сквозных отверстий 6, через которые пропущен трос 1. Отверстия 6 расположены в горизонтальной плоскости покрышек 2 через каждые 90 окружности боковой поверхности покрышки 2,Защита инфильтрационных бассейнов от промерзания с помощью данного устройства осуществляется следующим образом.До наступления морозного периода в поперечных сечениях бассейна 4 на 3 - 5 см ниже максимального уровня воды в нем с шагом 1 м натягивают стальные тросы 1 (отслужившие свой срок тросы кранов и экс- .каваторов), Тросы 1 натягивают с одновременным нанизыванием на них в шахматном порядке утилизованных покрышек 2 через отверстьгя 6. Тросы 1 натягивают с таким расчетом, чтобы прогиб их не превышал 10...

Номер патента: 1666639

Опубликовано: 30.07.1991

Авторы: Михаленко, Трофимов, Шхинек

МПК: E02B 17/00

Метки: буровая, морская, платформа

...5. Стабилизаторы имеют воэможность поворачиваться вокруг опоры 2 в зависимости от направления внешнего волнового воздействия, Они управляются специальным устройством. В результате повышается эффективность гашения колебания сооружения. 2 ил. ного со стабилизирующим узлом, причем щит механизма слежения перпендикулярен щитам стабилизирующего узла,Устройство работает следующим озом.Поперечное расположение стабилизаторов к плоскости колебания опоры 2 обеспечивается поворотом стабилизаторов 5вокруг нее с помощью специального устройства, следящего за направлением внешнеговолнового воздействия, которое действуетпо принципу флюгера и состоит из плоскогощита 6, расположенного в зоне волновоговоздействия (т,е. на глубине, меньшей половины длины...

Номер патента: 1666640

Опубликовано: 30.07.1991

Авторы: Зарифуллин, Кандауров

МПК: E02B 17/00

Метки: гравитационное, железобетонное, морское, сооружение

...крепятся к днищу при помощи шарниров 6 и шплинтуемых шпилек 7,Блоки, устанавливаемые в нижний ярус непосредственно на дно, имеют в донной части балластировочные окна 4, герметиэируемые в нерабочем положении крышками 8, которые крепятся к днищу при помощи шплинтуемых шпилек 7. Кроме того, блоки 1 имеют в нижней части перепускное устройство 9 для облегчения затопления. После установки последнего яруса модульных блоков внутреннее пространство, образуемое замкнутыми ярусами модульных блоков, может балластироваться песком или гравием,Изготовленные в заводских условиях блоки на плаву буксируются к месту монтажа, где ориентируются по месту установки при помощи плавучих кранов и затопляютсяпутем загюлнения водой. Перед затоплением каждого блоКа...

Номер патента: 1666742

Опубликовано: 30.07.1991

Автор: Илюшин

МПК: E02B 9/06, E21D 11/10

Метки: высоты, пересечения, разной, тоннелей, узел

...10 план; на фиг.2 - разрез А - А на фиг.1.Узел пересечения тоннелей разной высоты; высокого 1 и низкого 2, пересекающего высокий тоннель, включает несущие обделки 3 и 4 соответственно высокого и 15 низкого тоннелей и несущие железобетонные пояса, расположенные в пределах толщины обделки 3 высокого тоннеля 1, выполненные в виде пространственного каркаса, Каркас состоит из двух арок 5, сов падающих с кривыми сопряжения обделок, Замковые части арок.5 соединены между собой перемычкой 6, расположенной параллельно оси 7 пересекающего (низкого) тоннеля 2, а пятами арки 5 соединены с 25 ветвями-стойками 8 каркаса, расположенного в стенах обделки 3 высокого тоннеля 1. В проемах, образованных арками 5 в обделке высокого тоннеля, размещены...

Номер патента: 1667649

Опубликовано: 07.08.1991

Авторы: Агапонов, Телешек

МПК: A01B 13/16, E02B 3/12

Метки: закрепления, образований, эрозионных

...насыпают на мокрый откос.Сформированную запруду закрепляютс помощью защитного устройства, заякоривающие уступы которого запасовывают втраншеи и углубления, и заделывают трэн.шеи щебнем.П р и м е р, Предлагаемый способ иустройство для закрепления эрозионныхобразований опробованы в 1986 г. при комплексном освоении овражной площади подлесные насаждения. Овраг имел ширину24,3 ." 0,8, глубину 6,4 + 0,5 и длину 242,0 м.По ширине и глубине оврага изготавливали защитные устройства из арматурныхпрутьев диаметром 14 мм. Расстояние между горизонтальными прутьями составляло150, а между наклонными - внизу 50 и вверхней части 200 мм.По руслу временного водотока через1 - 8 м формировали каменные наброски,высота которых достигала 0,6-0,8 м,...

Номер патента: 1667738

Опубликовано: 07.08.1991

Автор: Мемиш

МПК: A01G 25/02, E02B 13/00

Метки: поливной, сифон

...устанавливают на борт ороситеия, так, что его восходящая ветвь помещена в ороситель, а нисходящая ветвь - в поливную борозду, причем стойку 7 с каждой стороны вдавливают в грунт до упора нижней горизонтальной поперечины с пластиной 5.При наличии достаточного уровня воды в оросителе поплавок 12 всплывает и с помощью тяги 8 поднимает вверх и пережимной груз 13, при этом патрубки 3 открыты и вода, при заряженном сифоне, поступает иэ верхнего в нижний бьеф, т.е. из оросителя подается в поливную борозду или на полосу. По прекращении подачи воды в ороситеиь уровень воды в нем падает, опускаются поплавок 12 и пережимной груз 13, осуществляя сжатие патрубков 3 и снижение расходе сифона, а затем, и полную его остановку с герметичным...

Номер патента: 1668526

Опубликовано: 07.08.1991

Авторы: Кудинов, Сулимов

МПК: E02B 1/00, E02B 7/10

Метки: бетонной, возведения, плотины

...бетонной торый можесмеси толщиной 0,25-0,75 м. В процессе материал безотсыпки и уплотнения на поверхности каж- ности (опреддого слоя бетона вблизи напорной грани(на Глубинарасстоянии 2-3 м) и параллельно ей устраи- вия надежноваютштрабу, Размеры штрабыопределяют- странства дежности по назнафициент жения; мальный т выдерж потери ф еляется э штрабы Ь го запол и кавер градиент напора, коать расширяющийся ильтрационной прочкспериментально). назначается из услонения порового прон в нижней части1668526 материал либо замачивают непосредственно перед отсыпкой на него следующего слоя особожесткой бетонной смеси, либо оставляют в сухом состоянии. Затем укладывают вышележащий слой особожесткой бетонной смеси и описанный цикл повторяется....

Номер патента: 1668527

Опубликовано: 07.08.1991

Авторы: Гребенщиков, Кильвандер, Хван

МПК: E02B 3/06

Метки: берегозащитного, блок, сооружения

...основании 8 .линаеиднай формы, установленном с вазглажностью горизонтального перемещения. Б .:тенке 1 име;отся щелевые отверстия 11. спосабству. ющие уменьшению сопротивления воды ва время перемещения блока за счет свободнэга протекания через них воды, :, з,п. ф-лы, 2 ил. эам,После установки блоков вдоль прибрежной часи моря морская волна, воздействуя на стенку 1, перемещает ее в сторону берега, при этом кинетическая энергия морской волны расходуется на преодоление силы тренич фундаментнога основания 8 пс дну Я, сопротивления воды 12, часть энергии ксмпенсируется энергией плоских водяных струй, формируемых в щелевых атвеастиях 11 и направленных навстречу морской вол" не, Остальная часть энергии переходит э патенциальнуго энергию...

Номер патента: 1668528

Опубликовано: 07.08.1991

Авторы: Гачечиладзе, Гочиташвили, Мелик-Бахтамян, Хачапуридзе, Цагареишвили

МПК: E02B 3/06

Метки: армогрунтовая, берегоукрепительная, стена

...облицовку, выполненную из сборных железобетонных или бетонных лоткообразных блоков 1, установленных вертикально впритык друг к другу на фундаментных блоках 2 и 3, с ребристыми выступами 4 в сторону акватории, и послойно отсыпанного грунта 5 сармирующими элементами 6, блоки соединены между собой монтажными петлями 7 и арматурными рым привариваются а стали. Фундаментные ся ниже линии 10 макНаиболее целесо ние между выступом р ка 1;4. рощение монительная врет послойно сдающую облих крупногабали бетонных становленныхвертикальные руг к другу на ках 2 и 3 в стообразные бломонта:,н ыми жнями, к котоя сталь для ан1668528 Фиг,1 образуется зона пониженных скоростей и отложения наносов, что в свою очередь позволяет уменьшить глубину...

Номер патента: 1668529

Опубликовано: 07.08.1991

Автор: Рощупкин

МПК: E02B 3/06

Метки: водоеме, гидротехнического, защиты, опоры, сооружения

...3 а к В атг) г)"и г) гв б и О ема, Г 10 Дс)чУ Газа ппеРЯ 1 аот. В емкосч): 1(1 МОЖЕТ бьТЬ ПС)г;Н ОрабОтаНЬ)ЙЯЗ дВИГЯТаяп Пг(ЯВКА)а)4 Р 1", КЯЧОГ)ВР ( Э )ф) 105 клт б) 1использован Воздух, закачку которо О В170 Зс) ь емкости 11 производят пнсвмонас)(ом, 1 ЯГример ру 3 ным насосом явтомо б бсЛИС)а,51031 возведени)л устройства с несколь)(имн емкг)стям)и усанавливаот опору 1 на810 0008 КтНуЮ ОС, Г)18(.ряОТ В груНт/3, 1-Эг;егасп на ОпОруемкости 8 7 и б и зякрег",3 ЛЯЮТ ИХ На ОПО 8, г,НО 6 МКОСТей б 8 ДОЛЖНОГ;ц 1 Ь г;ЯЗ.360.1,810 ВЦВ Р НабЛ К)Даем(.1 ГО Г)ерХн 610 /3)ОВ 1 Я Воды В ВОДОеме, За Г 10 лн Я 10 т емкости 8-8 гэзю, Для этого заводят г;сд1 ижню 0 кООмку емкости 8азГОда 101)1)/О2) Грубг И ПОДЯЮТ ГЯЗ, Газ ЗЯПОЛНЯВТ ПОЛОСТЬемКОСти 8, ВЫ...

Номер патента: 1668530

Опубликовано: 07.08.1991

Авторы: Баландин, Пылаев, Успенский, Фурман

МПК: E02B 3/10, E02B 7/06

Метки: огарков, пиритных, шламонакопитель

...площади шламонакопителя находитсяэ пределах 1:50 - 1;10. 20Шламонакопитель работает следующим обоазом,Пульпа поступает в узел 2 подвода пупьпь 1 ме) у ограждающей 1 и отсечнои 4 да бами и движется по каналу, а осветленная 25вода отводится через узел 3. Г 1 ои этом вканале происходит гравитационное осаждение частиц пиритного огарка на дно шламонакопителя.Осаждающий на дно слой огарка укладывается с уклоном, соответствующим направлению потока пульпы, при этоммаксимальный спой откладывается в зонеВвода пульпы в канал. По мере подачи пуль"пы слой осздившегося огарка превышает 35 уровень жидкости в шпамонзкопителе, надводная часть слоя огарка обезвоживается, обеспечивая возможность разработки и отгрузки пиритного огарка в процессе работы...

Номер патента: 1668531

Опубликовано: 07.08.1991

Авторы: Габибов, Туркия

МПК: E02B 3/10

Метки: противоселевое, сооружение

...д; аметрав покрышки и отверстия покрышки, На автопокрышках 1 по ее бокам через 180 с помощью пилы делают два Т-образных разреза 2 так, чтобы полки разрезов были обращены в сторону отверстия покоышки, Ширина оляпки разреза 2 должна быть равна ширине полки двутавра, а длина стойки разреза 2 должна превышать половину высоты балки двутавра и быть меньше вь.соты балки двутавра. В основание 4 сооружения1668531 1 устанавливаются путем забивки молоткомсваи 3 с равным шагом, После установкисвай 3 покрышки 1 нанизываются черезсвои разрезы 2 на каждую пару свай 3 следующим образом. Первый ярус укладывается так. Первая покрышка 1. нанизывается напервую и вторую сваи 3, втооая покрышкана третью и четвертую сваи и т,д, Второй жеярус укладывают...

Номер патента: 1668532

Опубликовано: 07.08.1991

Авторы: Габибов, Туркия

МПК: E02B 3/10

Метки: противоселевое, сооружение

...сверху на сваишайб 6 и жестких фиксаторов 7, 20Сооружение возводится следующим образом,Вначале подбираются утилизированные покрышки 1 одинакового типоразмера.Сваи 3 подбираются из условия, что высота 25швеллерного сечения должна быть равнаполовине разницы покрышки и отверстияпокрышки. На покрышках 1 по ее бокамчерез 180 с помощью пилы делают два Гобразных разреза 2 так, чтобы полки разрезов были обращены в сторону отверстияпокрышки, Ширина шляпки разреза 2 должна быть равна ширине полки швеллера, адлина стойки разреза 2 должна превышатьполовину высоты балки швеллера и быть 35меньше высоты балки швеллера, В основании 4 сооружения устанавливаются путемзабивки молотом сваи 3 с равным шагом.Сваи 3 при забивке ориентируются так, чтобы...

Номер патента: 1668533

Опубликовано: 07.08.1991

Авторы: Габибов, Насирова, Туркия

МПК: E02B 3/10

Метки: противоселевое, сооружение

...ПРОТИВОСЕЛЕ (57) Изобретение отн ским сооружениям и вано для защиты н обьектов ат воздейс или оползней. Цель и ние конструкции и ее воселевое сооруж изношенных автопок сваи с образованием ных каналов. В качес стержни с равнопол 1668533 Авершине разреза должен быть равен 90, В основании 4 сооружения устанавливаются путем забивки молотом сваи 3 равнополочного углового сечения с равным шагом. Сваи 3 при забивке ориентируются так, что бы биссектриса их поперечного сечения была перпендикулярна продольной линии сооружения, а ребра свай ориентировались в сторону верхнего бьефа. После установки свай 3 автопокрышки 1 нанизывают нэ каж дую пару свай 3 следующим образом. Первый ярус укладывается так: первая автопокрышка нанизывается нэ первую и...

Номер патента: 1668534

Опубликовано: 07.08.1991

Автор: Рыльков

МПК: E02B 3/12

Метки: гидротехнического, поверхности, покрытие, сооружения

...7, Автопокрышки 4 обрез,ют гребенчатые выступы, обеспечивающие повышенную шероховатосгь и псаышаощиа эффективность гашения энерг:.; Набегающего по.,Ка.12 ил,разрез 2. Автопокрышки 1 скреплены между собой крепежными элементами и охватывают неразрезанные автопокрышки 4, Соседние неразрезанные автопокрышки 4 наклонены в сторону друг друга,: скреплены между собой допс:1 ните пан ь гг и аатопок рышкам;г 5, имеющими разрез 6, который скреплен крепежным элементом. 7. Автопокрышки 1 размещена в засыпке Я, на которую опираются автопокрышки 4 (см, фиг, 3), Засыпка 8 может быть выполнена из грунта, камня, бетона или смеси грунта и камня. может быть составле - 8), включаюшлх плит плены вертикальные аа вина или больгве попо ывают нераэрезаннь;е литы...

Номер патента: 1668535

Опубликовано: 07.08.1991

Авторы: Гайдин, Заболоцкий, Квочин, Козин, Лобанова, Меер, Минько, Петухов, Шкутков, Щербаков

МПК: E02B 3/12

Метки: водных, воды, горных, защиты, объектов, подработке, прорывов, работ

...нагнетаемого раствора.В процессе отработки залежи периоди чески проводят инструментальные наблюдения, фиксирующие развитие деформаций под влиянием горных работ, приближение к водному объекту точек с коитическими деформациями (растяжение 5 - 10 ммм), соот ветствующее появлению водопроводящих трещин, В непосредственной близости от водного объекта в этот период развиваются лишь микротрещины, перпендикулярные рудному телу и несколько большие размером 20 микрорасслоения 6 массива,Для предотвращения просачивания воды необходимо периодически воссоздавать гидроизоляционный слой 7, расположен.ный под дном водоем, надщеос в 25 зоне трещин, под разрушающим воздействием горных работ.Дальнейшее развитие горных работ со временем вновь приведет к...

Номер патента: 1668536

Опубликовано: 07.08.1991

Авторы: Андреев, Бухаиров, Золотов, Котенкова, Осадчий, Ронжин

МПК: E02B 3/16

Метки: гидротехнического, защиты, основания, разрушения, сооружения

...к сильнорастворимым породам устроена противофильтрационная завеса. Составитель С,ЛобаревТехред М.Моргентал Корректор В,ГирнякРедактор С.Пекарь Заказ 2633 Тираж 379 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР И 3035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к гидротехническому строительству и может быть использовано длязащиты от размыва основанийгидротехнических сооружений, содержащих пласты сильнорастворимых пород, в частности крутопадающие пласты каменнойсоли,Цель изобретения - повышение надежности защиты основания сооружения.На чертеже изображено предлагаемое 10устройство, продольный разрез по...

Номер патента: 1668537

Опубликовано: 07.08.1991

Автор: Петроченко

МПК: E02B 3/16

Метки: грунтопленочного, сооружения, экрана

...пакет 4 с пленочным полотнищем 5, Затем покрывают основание 2 полотнищем 5 путем разворачивания одной-трех складок пакета 4, Для этого при развороте верхней складки пакета 4 его поворачивают по часовой стрелке (фиг, 1 и 2), при развороте нижней складки пакета 4 его поворачивают против часовой стрелки(фиг. 3 и 4). Затем путем рабочего перемещения машины производят срезку стружки 6 с поверхности 1 с образованием под стружкой основания 2 и в едином механизированном процессе одновременно со срезанием стружки осуществляют ее перемещение через пакет 4 на складки полотнища 5 (фиг. 3),Процесс срезания, перемещения и укладки стружки 6 осуществляют по всей длине пакета 4. Затем осуществляют разворачивание ближайшей к разостланномуполотнищу 5...

Номер патента: 1668538

Опубликовано: 07.08.1991

Автор: Баранов

МПК: E02B 3/26

Метки: гидравлическое, навесное, отбойное

...затворов,платформ и пр.) от воздействия волн,Цель изобретения - увеличение энергоемкости и улучшение эксплуатационныххарактеристик путем уменьшения реактивного момента.На чертеже показано отбойное устройство, разрез,Навесное гидравлическое отбойное устройство состоит из отбойной рамы 1, установленнОЙ нэ Оси 2 и пОсредством шарнира3 соедин 8 ннОЙ с амортизирующим элементом 4, выполненным с фиксирующим скосом 5 и катками б, при этом наклонноустэновл 8 нным и ОП 8 ртым на сооруение 7с возможностью перемещения,Отбойная рама 1 выполнена с коробом8, в верхней части которого при помощи 25шарнира 9 подвешена запорная плита 10 сопорной консолью 11 и перепускными отверстиЯми 12.При навал 8 Отбойная рэма 1, повОрачивэясь нэ Оси 2, через...

Номер патента: 1668539

Опубликовано: 07.08.1991

Авторы: Добров, Зубков, Солдатенко, Штефан

МПК: E02B 5/00, E02B 5/04

Метки: канал, реки, судоходный, устье

...рек,Цель изобретения - повышение экономичности судоходства путем снижения объемов ремонтных и дноуглубительных работи помех движению судов по судоходнойпрорези,На чертеже изображен судоходный канал в устье реки, план,Судоходный рукав реки 1 размещенвпадающим в водоем 2 устьем 3, перед которым расположен устьевой бар 4, Сопрягающий канал 5 устроен обходящим бар 4 со 15стороны, противоположной действию силКариолиса 6, и в своей прирусловой частиимеет одно-два (на чертеже показаны два)ответвления 7 и соответствующее количество искусственных проток 8, соединяющих 20канал 5 с водоемом 2, Выше последней искусственной протоки 8 расположен участок9 канала 5 полного профиля. Длина участка9 канала 5 устанавливается такой, чтобы...

Номер патента: 1668540

Опубликовано: 07.08.1991

Автор: Лемешев

МПК: E02B 7/02

Метки: крепления, мембранных, плотин

...и шестерни 3, в результате чего барабан 5 при таком перемещении стержня 1 будет неподвижным. Вращательное движение стеркня 1 вокруг своей оси исключается тем, что силы, вызывающие такое вращение стержня 1, воспринимаются рейками 23 и 24 и передаются направляющим упорам 21 и 22, а затем корпусу 8, плите 30 и оси 31, По достижении крайнего полокения стержня 1 собачки 11 под действием пружины 13 опустятся в отверстия 10 и войдут в зацепление с шестерней 3 (фиг. 2), При изменении положения троса 28 плита 30 устройства повернется на оси 31 так, что стержень 1 и трос 28 всегда будут располагаться на одной прямой. Это исключает работу стержня 1 на изгиб.В случае увеличения гидравлических нагрузок на плотину 29 (например, при прохождении...

Номер патента: 1668541

Опубликовано: 07.08.1991

Автор: Лемешев

МПК: E02B 7/02

Метки: крепления, мембранной, многоярусной, плотины

...соответству)о- ЩИМИ Г)ОЛНОЙ ВЫСОЕ ПЛОТИНЫ, ХДР 3 Сте)ЛЗУ" Йтся уравнением 1 О 21где П - коэффициент запаса, определяемый исхбдя из топОГрафич 8 ских условй допустимой величиной, слоя форсировки, П О,О 5-0,2.6 случае г)ревышения действуОщими гид)двлическими нд.рузкдми зддднных произойдет возрастание опрокидь)еающего момента и превышение им заданного удерживающего усилия, величина которого постоянна. Б результате шестерни 3 с барабанами повернутсЯ ПО нап)делению действия опоокидывдющего момента на осях, соВРршив при этом различное число оборотое и смотав с барабанов заданное )содлчество витков тросов, определяемых ПЕОЕдатОЧНЫМ ЧИСЛОМ ШЕСтЕрЕН 3. СЛдтг)- вание трсэсов 5 с баг)абанов вызовет удллнение первых и переме)цение е сторону нижгего...

Номер патента: 1668542

Опубликовано: 07.08.1991

Автор: Ягин

МПК: E02B 7/06

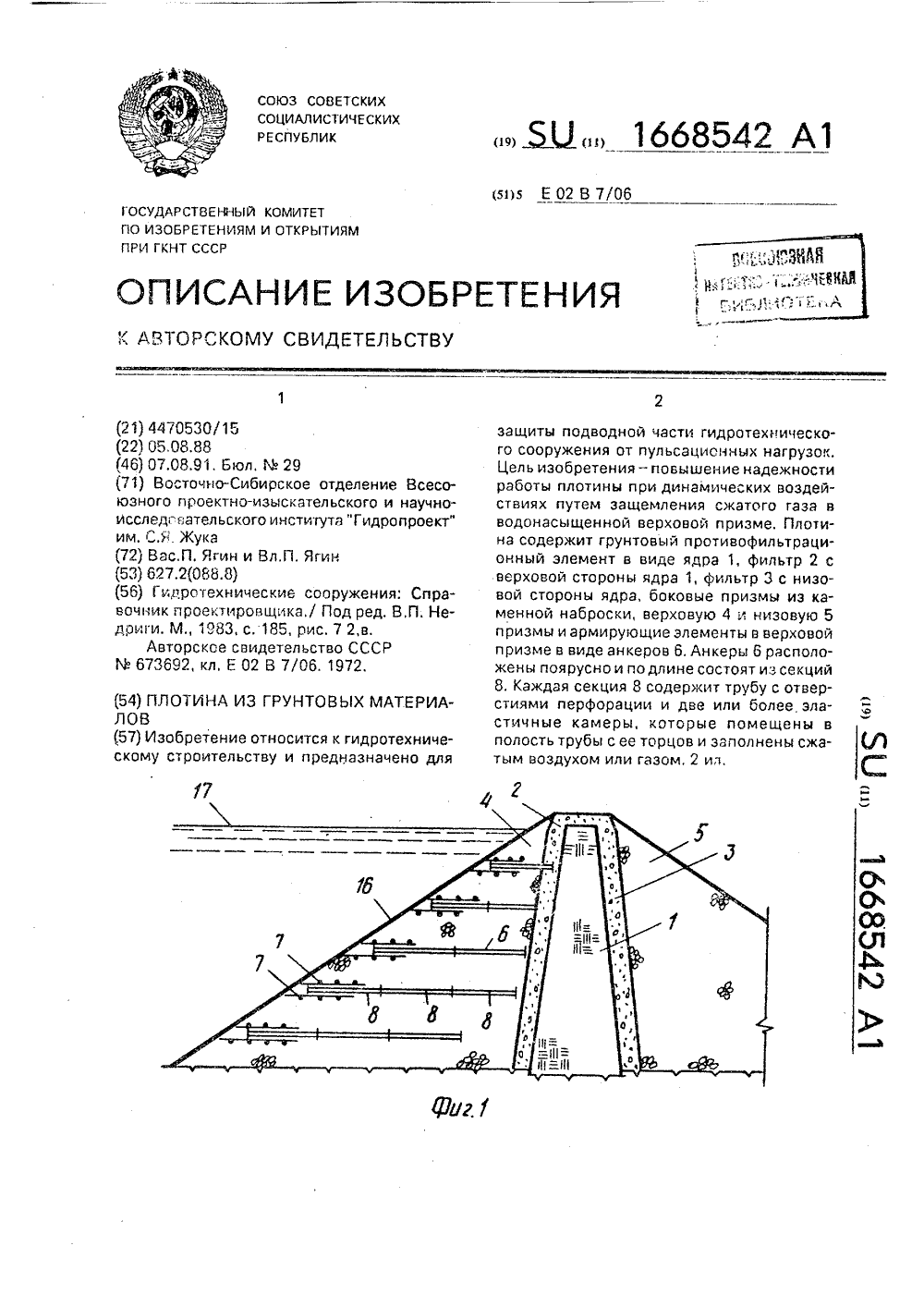

Метки: грунтовых, плотина

...с продольным разрезом.Плотина содержит грунтовый противо- фильтрационный элемент в виде ядра 1, фильтр 2 с верховой стороны ядра 1, фильтр 3 с газовой стороны ядра, верховую 4 и низовую 5 боковые призмы из каменной наброски и армирующие элементы в верховой призме в виде анкеров 6 и сеток 7.Анкеры 6 расположены поярусно и по длине состоят из секций 8, Каждая секция 8 содержит трубу 9 (фиг. 2) с отверстиями перфорации 10 и две или более эластичные камеры 11, которые помещены в полость трубы с ее торцов, через ниппель 12 заполнены сжатым воздухом и занимают собою всю полость трубы 9, Концы труб 9 снабжены фланцами 13, посредством которых секции 8 присоединены друг к другу, а их свободные концы закрыты крышками 14, Дополнительно каждая...

Номер патента: 1668543

Опубликовано: 07.08.1991

Авторы: Иванов, Кузьмин, Родивилина

МПК: E02B 8/06

Метки: железобетонное, покрытие, рисбермы

...концах выполнена резьба, 30по которой путем вращения можно перемещать замыкающую зацепку муфту 7, приэтом в прорезь может быть введена горизонтально расположенная петля другогоди.скообразного блока 2, 35В результате каждый внутренний блок 2входит в гибкое соединение с шестью другими блоками 2, Перемещают блоки вовремя монтажа с помощью монтажныхпетель 8, Пространство мех;ду блоками засыпают каменной наброской, образующейдренажные отверстия 9.Покрытие используютследующим образом,Сбрасываемый поток после водобоя поступает на рисберму и гасит на ней частьсвоей оставшейся энергии. В процессе эксплуатации сооружения конец рисбермыпретерпевает некоторые деформации в связи с вымывом грунта из-под него, поэтому он выполнен в виде...

Номер патента: 1668544

Опубликовано: 07.08.1991

Автор: Соколов

МПК: E02B 8/08

Метки: подъема, рыбы

...связан с осью одного из зубчатых роликов 5.Крепление ковшей 12 ктранспортерной ленте 4 осуществляется при помощи шарниров 13, Попавшая в нижнем бьефе 3 в сетку 11 рыба перемещается в лоток 14, установленный в верхнем бьефе 2,Генератор 8 связан с роликом 5 посредством вала 15. Предусмотрена дополнительная лента 16, установленная на вращающиеся опоры 17. Вся конструкция опирается на устои 18. Регулирование подачи воды со стороны верхнего бьефа осуществляется задвижкой (затвором) 19, 1668544Устройство для подъема рыбы работает следующим образом.При открытии затвора 19 вода из верхнего бьефа поступает в ковш 12, наполняя его. Под действием веса ковша с водой 5 транспортерная лента 4 перемещается вниз, В нижнем положении ковша 12...

Номер патента: 1668545

Опубликовано: 07.08.1991

Авторы: Алтунин, Асташенкова, Рипинский

МПК: E02B 8/08

Метки: рыбозащитное

...в никней его части, среднего рыбоотвода 3 - на выпуклом берегу среднего изгиба 6 и сопряжен с бортом 11 канала 1 в средней его части, концевого рыбоотвода 4 - на выпуклом берегу концевого изгиба 7 и сопряжен с бортом 11 канала 1 в верхней его части, а радиус 8 кривизны концевого изгиба 7 расположен с той же стороны канала 1, что и радиус 8 среднего изгиба б.В составе рыбоатвадов 2-4 предусмотрены затворы 12 - 14,Рыбозащитное устройства работает следующим образом,При течении воды па головному изгибу 5 подводящего канала 1 в ней возникают вторичные поперечно-циркуляционные течения, направленные у поверхности потока к вогнутому берегу канала 1, а у дна - к выпуклому, Благодаря этим токам донная молодь рыб, попадающая в канал 1 из водо-...

Номер патента: 1668546

Опубликовано: 07.08.1991

Автор: Савинов

МПК: E02B 8/08

Метки: рыбопропускное, сооружение

...размер ее вплывного (а - а) и выплывного (б - б) отверстия должен быть равен 1/6 окружности, а ширина отверстия (в - в) поворотного перфорированного элемента 7 должна соответствовать 1/3 окружности, что исключает прорыв нерегулируемого потока через барабан кассеты.При установке кассеты рыбохода 3 в подходном водоводе 1 обеспечение подпора осуществляется установкой в пазах 2 элементов ремонтного затвора 14, а при установке кассеты рыбохода 3 в пазах 2 в пролете водосбросной плотины подпор 10 15 20 25 30 35 40 45 50 55 обеспечивается рабочими затворами 15, например сегментными, создающими подпорв верхнем бьефе 16, Лоток 12 посредствомтроса 17 закрепляется на понтоне и устанавливается на заданную глубину. Выравнивание скоростных...
