E02B — Гидротехнические сооружения

Номер патента: 1565949

Опубликовано: 23.05.1990

Автор: Ландау

МПК: E02B 7/10

Метки: бетонная, плотина

...ряд однотипных сбор ных дренажных блоков 3, затем путем укатки слоевбетона укладывают бетон внутренней зоны 2. После укатки верхних слоев бетона заподлицо с верхом сборного блока 3 выставляют 45 следующий ряд сборных блоков и далее бетонируют внутреннюю зону 2. Затем операции повторяются. Устройство эк, рана 1 выполняют с отставанием от бетонирования внутренней зоны 2, прак тически независимо от нее, в наиболее благоприятный период с примыканием к сплошной поверхности с выступами-ребрами, образованной верховыми гранями сборных блоков 3. Образован 55 ные при этом сквозные вертикальные полости-дрены и пересекающие их полости-коллекторы, расположенные в полости швов между сборными блоками 3, образуют между экраном 1 и...

Номер патента: 1565950

Опубликовано: 23.05.1990

Автор: Давыдов

МПК: E02B 8/08

Метки: водозаборного, рыбозащитное, сооружения

...при этом вертикальныестержни 5 решетки 1 установлены своимиверхними концами в отверстиях 13 бал ки 12, и выполнены из ФерромагнитногоматериалаКроме того, вертикальныестержни 5 решетки 3 соединены с горизонтальными ее стержнями 4 с помощьюмуфт 15.45Рыбозащитное устройство водозаборного сооружения работает следующимобразом.Вода, содержаЩая молодь рыбы иплавающий мусор, поступает по подводящему каналу 1 к грубой решетке 7, накоторой задерживаются достаточно крупные плавающие предметы (деревья,бревна, крупные ветки и т.д.), а далее к проницаемой преграде 2. В обмотке 8 вертикальных стержней 5 решетки3 в результате подключения ее к исгочнику питания переменного тока спомощью электропроводки возникает магнитное поле, направленное вдоль...

Номер патента: 1565951

Опубликовано: 23.05.1990

Авторы: Алиев, Рогалевич, Фильчагов, Чхалов, Эрслер

МПК: E02B 8/08

Метки: рыбозащитное

...1, не подверженные влиянию водозабора. Обеспечивается и механическое задерживание экраном 4 плавающего мусора и транспортирование его вдоль потока. При отсутствии водозабора в канал 3 уровни воды перед полотнищем 10 и за ним одинаковы, давление воды отсутствует и все клапаны 14 закрыты. По мере отбора воды на полотнище 10 создается перепад уровней, Под воздействием перепада начинают открываться клапаны 14. Причем их угол открытия зависит от величины давления на полотнище 10, С увеличением угла открытия возрастает обратная реакция в клапанах 14 и они стремятся закрыться. Клапаны 14 при открытии изгибаются по параболе. При этом наибольший угол открытия наблюдается на вершине клапана 14, В результате происходит перераспределение...

Номер патента: 1565952

Опубликовано: 23.05.1990

Авторы: Коршиков, Косиченко

МПК: E02B 11/00

Метки: дренажный, колодец

...комбинат "Патент", г, Ужгород, ул. Гагарина,Изобретение относится к мелиорации, а именно к очистке дренажных колодцев от заиления.Цель изобретения - снижение трудоемкости и повышение качества очистки,На Фиг.1 изображен колодец, общийвид; на фиг.2 - узел 1 на Фиг.1 наФиг.3 - то же, вид сбоку.Дренажный колодец состоит иэ корпуса 1 и съемного лотка. 2. Последнийвыполнен сужающейся книзу Формы иимЕет в верхней части диаметральнорасположенные 1-образные прорези 3,в Которых установлены гибкие вставки 4, имеющие в месте контакта с дренажными трубами 5 вырезы под них,Гибкие вставки 4 способствуют беспрепятственной выемке лотка 2 из корпуса 1 колодца, не нарушая дренажньгхтруб 5,Частицы грунта 6, поступающие с дренажной водой иэ дренажной трубы...

Номер патента: 1565953

Опубликовано: 23.05.1990

Авторы: Соболев, Столбушкин, Унаев

МПК: E02B 13/00

Метки: водораспределения, канале, оросителе

...6. Внутри корпуса располо"жен шток 32 с клапаном 33, Клапан приводится в движение с помощью поплавка 34.Система работает следующим образом,Мобильный водопотребитель 27 размещен в начале канала и отключен, Затворы 2 и 3 лежат в положении "Открыто". Открывают головной затвор 1 и заполняют канал водой, При наполнении канала затворы 2 и 3 поочередно поднимаются и образуют бьефы. При достижении уровня в первом бьефе требуемой отметки вода по,цатчику Я и трубопроводу 11 поступает в поплавковую камеру 5, поднимается поплавок 34 датчика 4 и подает команду на закрытие головного затвора 1 (фиг.1) При включении водопотребителя 27 уровень воды в бьеАе падает, вода иэ поплавковой камеры 5 выливается, поплавок датчика 4, опускаясь, дает команду на...

Номер патента: 1565954

Опубликовано: 23.05.1990

Авторы: Рогачко, Шибакин

МПК: E02B 17/00

Метки: гидротехническое, ледостойкое, сооружение

...В ЙЬП(2)Величина угла Ы между образующей конической поверхности и ледораэру" шающими элементами 4 сооружения определяется из неравенства 1)-йсг.р М.;2 Н(3) диаметр опорной части сооружения, м;расчетная толщина льда, м; безразмерный коэффициент; диаметр верхнего строения сооружения, м;высота конической поверхности, м,Значение безразмерного коэффициента К в зависимости (1) устанавливают на основании анализа исходных данных (размеров элементов сооружения, размеров и формы расчетного вида ледового образования в районе строительства, прочностных характеристик ледовых образований, диаметра режущих элементов, жесткости амортизаторов, расчетной скорости дрейфа ледовых образований) так, чтобы достичь наибольшего эффекта в предварительном...

Номер патента: 1565955

Опубликовано: 23.05.1990

Авторы: Ковалев, Мишин, Рыжаков

МПК: E02B 17/00

Метки: морское, сооружение

...внешние нагрузкивоспринимаются сооружением за счетперераспределения усилий в секциях 2и гибких связях 9, Динамическая составляющая горизонтальных нагрузокпоглощается упругими деформациямигибких связей 9. Причем направляющиевставки 10 воспринимают перереэывающее усилие в опоре в месте соединения секций 2.При нагрузках, превышающих расчетные, т,е, превышающих усилие предварительного натяжения гибких связей9, возможен поворот секций 2 вокругоси шарниров 5, не параллельных направлению горизонтальной нагрузки. Вэтом случае конструкция способна проявлять пространственную гибкость впределах упругой работы всех гибкихсвязей 9, Рациональная передача нагрузки на гибкие связи 9 обеспечивается за счет того, что плечо восстанавливающей силы...

Номер патента: 1565956

Опубликовано: 23.05.1990

Авторы: Саакян, Саркисов

МПК: E02B 17/00

Метки: блока, крепления, морской, опорного, платформы, сваи, стационарной, стойке

...пробки. После этого производят цементацию зазора, Охлаждают в течение всего процесса цементиронания, Устройство включает камеру 8 с установленным на ее наружной, обращенной ционный слой, который исключает влия,ние на пробку температуры закачиваемого цементного раствора.Устройство для крепления опор морской стационарной платформы состоитиэ камеры 8, установленной на стойке 2 опорного блока 3. Внутренняяполость камеры 8, обращенная к стойке 2, снабжена теплоизоляционным материалом 9, а внутри камеры 8, на поверхности, обращенной к свае, установлен змеевик 10, связанный посредством системы трубопроводов 11 с хо"лодильной установкой 12, расположенной на платформе.Теплоизоляционный материал 9 позволяет предохранить ледовую пробкуот влияния...

Номер патента: 1565957

Опубликовано: 23.05.1990

Авторы: Ашихин, Пузанов

МПК: E02B 17/02

Метки: конструкции, морской, фиксации

...1 содержит соосно расположенную трубу 2 со сваей 3, траверсу 4, жестко соединеннук с морскойконструкцией 1 Свободный конец 5траверсы выполнен Т образной формы.На трубе 2 жестко закреплены направляющая б С-образной формы и ограничительный упор. 7, на который опертконец 5 траверсы 4, К последней жестко закреплен патрубок 8, на которомрасположен свободно с возможностью 25горизонтального перемещения стопорныйэлемент 9, соединенный с транерсой 4пружинами 10, Стопорный элемент 9опирается на полки 11 и 12, жесткозакрепленные соответственно на морской конструкции 1 и трубе 2, которыепрепятствуют выходу траверсы 4 из направляющей 6, Патрубок 8 снабжен упором 13. Между траверсой 4 и стопорнымэлементом 9 расположено...

Номер патента: 1565967

Опубликовано: 23.05.1990

Авторы: Полумордвинов, Тарасенко

МПК: E02B 3/06, E02D 29/02

Метки: подпорная, стенка

...сте ок, используемых в транспортном, пройышленном и гидротехническом строи 5 тельствеЦелью изобретения является снижение материалоемкости подпорной стенки.На чертеже изображена предлагаемая 1 О подпорная стенка, поперечный разрез.Подпорная стенка состоит из лицевого ограждения 1, анкерных тяг 2, анкерных свай 3 и разгружающих плит 4, уложенных на кронштейны 5, которые выполнены с тавровым поперечным сеЧением и посредством шарниров 6 прикреплены к лицевому ограждению. Зазор 7 между грунтом обратнои засыпки и рязгружяющими плитями пере 2 О крыт диафрагмой 8.Подпорную стенку возводят в следующей последовательности,Сооружают лицевое ограждение 1 и закрепляют его с помощью янкерных 25 тяг 2 на анкерных сваях 3, К внутренней поверхности...

Номер патента: 1567721

Опубликовано: 30.05.1990

Авторы: Аргал, Рыжанкова, Соколов, Успенский

МПК: E02B 1/00, E02B 3/16

Метки: бетонного, вертикального, образования, сооружения, шва

...ил. На поверхность основания или нижележащего бетона в месте предполагаемого образования шва устанавливают неподвижную и подвижную части устройства для образования шва. Затем укладывают горизонтальное уплотнение 11 и соединяют его с закрепленным на неподвижной части устройства вертикальным уплотнением 1 О. Линейные выпуски 4 и дренирующее устройство 8 герметизируют по контуру для предохранения их от засорения цементным молоком при укладке бетонной смеси. Трубы 5, 7 и 9 выводят выше отметки верха бетонирования. После установки устройства производят укладку слоя бетонной смеси, а после набора бетоном минимальной прочности, обеспечивающей сохранность шва, щиты 1 поднимают на высоту забетонированного слоя и укладывают следующий слой...

Номер патента: 1567722

Опубликовано: 30.05.1990

Автор: Старшинов

МПК: E02B 7/10

Метки: бетонной, возведения, плотины

...3, горизонтальный дренаж 4, дренажные колодцы 5, цементационная завеса основания 6, дренаж основания 7, гребень плотины 8, слой малоцементного бетона 9 с перерывами 10 по ширине плотины, плотный бетон 11, пористый водопроницаемый материал 17.Возведение плотины осуществляют следующим образом.Возводят бетонный массив 1 из слоев малоцементного бетона 9 с уплотнением и одновременно устраивают в нижней части плотины цементационно-дренажные галереи 2. В слоях, начиная с расположенных над цементационно-дренажными галереями, устраивают перерывы 10 в укладке мало- цементного бетона, один из которых до укладки смежного по высоте слоя заполняют плотным бетоном 11 для формирования непрерывного по высоте плотины противофильтрационного элемента Э,...

Номер патента: 1569363

Опубликовано: 07.06.1990

Авторы: Дубинчик, Курцев, Осадчий, Савченков

МПК: E02B 1/00

Метки: перекрытия, реки, русла

...необходимо затратить для отсыпкишь верхового банкета компактного очеранни, что позволяет также задействовать меньшее по сравнению с известным количест- во потребных механизмов.,Формула изобретения1 Способ перекрытия русла реки, .включающий предварительное стеснение русла путем отсыпки низового банкетаи полное перекрытие русла с образованием шлейфа эа банкетом перекрытия,о т л и ч а ю щ и й с я тем, что,с целью повышения эффективности строительства путем .сокращения временизакрытия прорана и уменьшения количества потребных механизмов, в периодпредварительного стеснения русла низовой банкет отсылают с одного берегав полном объеме будущего шлейфа, ашлейф формируют в период полного перекрытия русла размывом низового банкета,...

Номер патента: 1569364

Опубликовано: 07.06.1990

Автор: Балунов

МПК: E02B 3/12

Метки: гидротехнических, защитное, откосов, покрытие, сооружений

...2 препятствует дальнейшему перемещениюгрунта вниз по откосу. Масса грунта,накапливающаяся у этой грани, вспучивает мат 1, напрягая его, Объем грунта, сместившийся по откосу с верхнейчасти поверхности ячейки, заменяетсяводой, которая попадает под мат через водопроводящие отверстия 3 в гранях решетки пригруза 2, Образбвавшаяся водная подушка между вспученным матом и грунтом откоса распределяет удар волны на всю поверхность грунтового откоса, ограничивающего водную подушку, тем самым защищая от дальнейшей деформации грунт откоса и предотвращает подмыв основания анкера 4, Ребра, перпендикулярные бровке, препятствуют перетоку воды в соседние ячейки, так как они заглублены в грунт и заанкерены.Нагрузка через решетку пригруза 2...

Номер патента: 1569365

Опубликовано: 07.06.1990

Автор: Сурма

МПК: E02B 3/12

Метки: земляных, откосов, покрытие, сооружений

...разрез А-А на фиг,1; нафиг,З - покрытие, в котором плита,имеющая в поперечном сечении треугольйую форму, частично выполнена из пористого бетона, разрез; на фиг.4 -разрез Б-Б на фиг,З.Покрытие откосов земляных сооружений содержит соединенные между собойсо смещением на половину ширины однаотносительно другой плиты 1 и 2 соответственно верхнего и нижнего слоев,20Плиты 1 верхнего слоя выполнены свыступами по периметру, а плиты 2нижнего слоя выполнены в поперечномсечении двутаврового проФиля с неравновеликнми полками. 25Нижние полки смежных плит 2 нижнего слоя установлены с зазором однаотносительно другой, а размещенныемежду ними плита 1 верхнего слоя имеет дополнительные выступы, один изкоторых расположен в нижней ее частии имеет длину,...

Номер патента: 1569366

Опубликовано: 07.06.1990

Авторы: Заложков, Кудюкин, Мосичев, Пашкин

МПК: E02B 3/12

Метки: берегоукрепительного, блок, сооружения

...берегоукрепительного сооружения по авт. св, 9 1291658, о т л и - ч а ю щ и й с я тем, что, с целью повышения надежности в работе, -его соединительные элементы в точке их пересечения скреплены между собой. Составитель О.ЖуковаРедактор А.Мотыль Техред М,Ходанич . . Корректор М Кучер"вая Заказ 1427 Тираж 540 Подписное ВНИИПИ Государственного комитета по изобретениям и Открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5:, фИзобретение относится к гидротехНическому строительству, может бЫть использовано для захоронения нефтепродуктов затонувших судов и является усовершенствованием изобретения по авт. св. У 1291658.Цель изобретения " повышение надежности в работе.На чертеже изображен предлагаемый 5 лок,Блок...

Номер патента: 1569367

Опубликовано: 07.06.1990

Авторы: Евстратов, Ищенко, Косиченко, Рыбалкин

МПК: E02B 3/12, E02B 3/16

Метки: канала, облицовки, противофильтрационной, создания

...Техред М.Ходанич Корректор М,Кучерявая ФЗаказ 1427 Тираж 547 ПодписноеВНИИПИ Государственного комитета ио изобретениям и открытиям нрн ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ун. Гагарина,101 1 ОНа чертеже изображена,противофильтационная облицовка, выполненная по 1 тредлагаемому способу, общий вид,Для осуществления способа на основание 1 по периметру канала укладыва 5 Ют железобетонные плиты 2 (например НПК) с загнутыми к основанию, например, каждым третьим выпуском арматуры 3, Для предохранения перекоса плит предусматриваются плоские подкладки под арматурные выпуски, размещенные на грунтовом основании и выполненные в виде, например, деревянных брусков (не показано)....

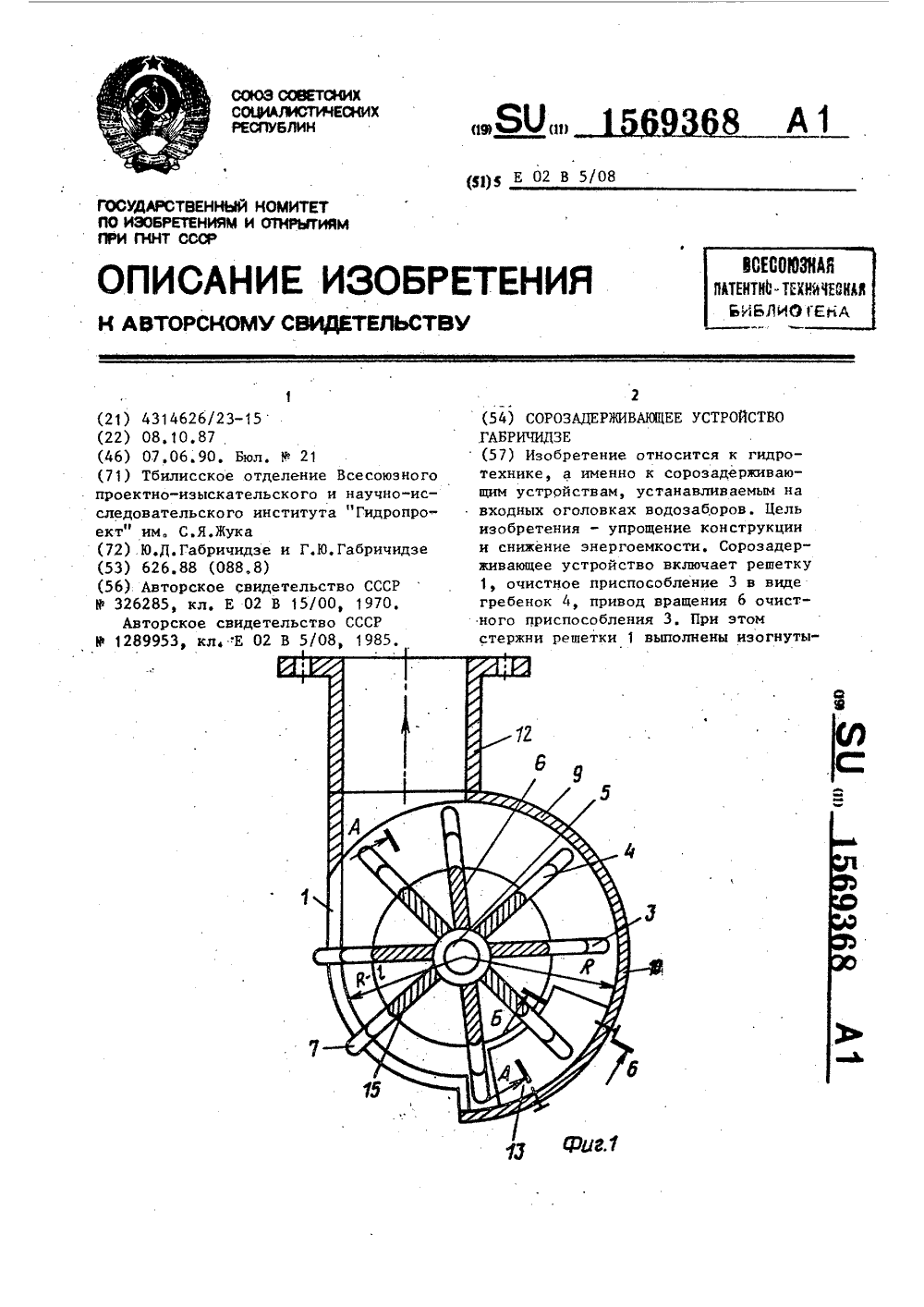

Номер патента: 1569368

Опубликовано: 07.06.1990

Автор: Габричидзе

МПК: E02B 5/08

Метки: габричидзе, сорозадерживающее

...к внешней боковой поверхностикорпуса 9 и сопряженный с его окном11, и ограничитель 13, укрепленный навнутренней поверхности корпуса 9 ивыполненный в виде ряда выступов 14,расположенных между зубями 7 очистного приспособления 3, при этом привод6 вращения очистного приспособления 3выполнен в виде сплошных пластин 15,прикрепленных радиально к внутреннимбоковым поверхностям дисков 8, гребенки 4 жестко закреплены на периферийных частях пластин 15, а решетка 155установлена в окне 11 корпуса 9,Сорозадерживающее устройство работает следующим образом,новлена в окне, а привод вращения 6выполнен в виде пластин 15, укрепленных радиально, При работе насоса во-да, проходя в патрубок 12, воздействует на пластины 15, заставляя ихвращаться вокруг оси,...

Номер патента: 1569369

Опубликовано: 07.06.1990

Авторы: Загузов, Ишутинов, Малышев, Рушук

МПК: E02B 5/08

Метки: сороудерживающее

...части 15 песколови 5 влекомый сор, например отмираюяую растительность в ниде водорослей,Древесных остатков и т.п а в песко,5 ловке 5 - грунтовые наносы, напримерПесок. Когда по истечении времениВ связи с засорением пропускная спо. собность сороудерживающего устройствауменьшается и перепад уровней воды 20 .увеличивается до максимально допустимой величины, то автоматическое устройство (не показано), содержащее,например, реле давления или ультраЗвуковой уровнемер и исполнительныймеханизм, включает привод 10 которыйвращением верхних звездочек 8 приводитв движение цепи 7, ковши 11 и во вращение нижние звездочки 9. Сор и наносы, захватываясь зубьями 12, 14И ковшами 11, перемещаются вверх снаЧала по внутренней и наружной поверхностям...

Номер патента: 1569370

Опубликовано: 07.06.1990

Автор: Шатыгин

МПК: E02B 7/06

Метки: возведения, грунтов, грунтовой, мерзлых, плотины

...грунтовые противофильтрационные элементы 6, горизонтальные грунтовые противофильтрационные элементы 7, соединяющие вертикальные противофильтрационные элементы 6двух смежных по высоте ярусов, гори-.зонтальный грунтовой противофильтрационный элемент 8 основания плотины,соединяющий вертикальные противофильтрационные элементы верховой и низовойупорный призм 1 и 2 первого яруса,Межпризмовое пространство каждого яруса состоит из дополнительной призмы 9и грунтового противофильтрационногоэлемента 10, Гребень плотины 4 из-засужения фронта работ отсыпается насухо с уплотнением грунта,Способ осуществляют следующим образом,В летнее время производят известными способами сопряжение тела плотины с основанием, отсыпают из талогосуглинка...

Номер патента: 1569371

Опубликовано: 07.06.1990

Автор: Димитриев

МПК: E02B 7/18

Метки: водовыпускное

...приспособление для предотвращения попадания 25в полость сифона 1 воздуха, выполненное в виде герметичной крышки 11 илив виде трубы 12 (фиг,2), один конецкоторой присоединен с заливной горловине 10, а другой - к ветви 6 надзатвором 7, Нижняя часть трубы 12 выполнена в виде Ч-образного колена 13,Сифон 1 снабжен воздуховыпускнойтрубкой 14, один конец которой расположен в верхней части колена 9, адругой - в верхнем бьефе 15 на уровнеклапана 5 ветви 4, Ветвь 6 расположена в нижнем бьефе 16. Клапан 5 и зат"вор 7 имеют уплотнения 17. В закрытом положении затвора 7 за полняют полость сифона 1. водой через горловину 10. Воздух при этом выходит из полости сифона 1 через горловину 10 (фиг.1) или через трубку 14 (фиг,2). Для пуска сифона 1 в...

Номер патента: 1569372

Опубликовано: 07.06.1990

Авторы: Розинский, Степанов, Шестопал

МПК: E02B 7/20

Метки: гидротехническое, сооружение

...механического оборудования гидротехнического сооружения.Цель изобретения - снижение материалоемкости за счет уменьшения высоты портала и ветровой нагрузки.На чертеже. изображено гидротехническое сооружение, вертикальный разрезГидротехническое сооружение включает флютбет 1, боковые устои 2 иустановленный на них портал 3, котоРЪе образуют судопропускное отверстие, В устоях 2 и портале 3 выполненывертикальные пазы 4, в которых устаиовлен плоский подъемный затвор 5.К верхней части портала 3 посредством шарниров 6 прикреплена открытаяснизу рама 7 с выполненными в нейЛазами 8, которые в вертикальном положении рамы 7 совпадают с вертикаль 1 ыми пазами 4 устоев 2 и портала 3,Рама 7 установлена с возможностьюПоворота ее в горизонтальное...

Номер патента: 1569373

Опубликовано: 07.06.1990

Авторы: Галеев, Демиденко, Иванова

МПК: E02B 7/26

Метки: затвор, откатной

...8 и 17Рычаг 14 при повышении уровня верхнего бьефа 3 сверх отметки срабатывания стопора свободно поворачивается под действием поплавка 15.Открывание затвора происходит в обратном порядке.Механическое устройство связи (фиг,З) служит для соединения и разобщения рычага 14 с дугой 11, После срабатывания затвора в сторону закрывания (открывания) при достижении заданного верхнего (нижнего) предельного уровня воды возможно дальнейшее повышение (понижение) уровня воды в акватории, В этих случаях для отклю.чения продолжающегося воздействия поплавка 15 через рычаг 14 на дугу 11 при контакте катка 10 и кулачка 17 коромысло 25 поворачивается и сжимает пружину 24, причем, левый конец коромысла 25 поднимается вверх и выводит фиксатор 26 из выемки...

Номер патента: 1569374

Опубликовано: 07.06.1990

Автор: Римкус

МПК: E02B 8/06

Метки: водного, водосброса, гаситель, потока, трубчатого, энергии

...колодца 1 на расстоянии 1=1,1-1,7 высоты Ь выходного отверстия трубчатого водосброса, а расстояние между балкой 3 и первым рядом гасителей 7 равно 1 =1,2-1,4 высоты Ь ;выходного отверстйя водосброса..Гаситель энергии работает следующим образом, 30Поток, выходящий из трубчатого водосброса, разделяется забральной балкой 3 на две группы струй, Одна группа струй, отражаясь от балки 3, направляется вниз и образует донный поток, 35 втоРая группа струй, проходя через1 отверстия 4 балки 3, образуетповерхностный поток, Донный поток частично Разворачивается .вверх у первого ряда гасителей 7 и пересекается с поверхностным потоком. Гашение энергии достигается путем расщепления, поворотов соударения и интенсивного перемешивания...

Номер патента: 1569375

Опубликовано: 07.06.1990

Авторы: Ламердонов, Степанов, Ясониди

МПК: E02B 8/06

Метки: гаситель, потока, энергии

...2Высота закручивающих лопастей 25по направлениюпотока постепенноуВеличивается до величины, не превы-шающей радиуса выходного сечения 5расширяющегося участка 2 водовода,Расширяющийся участок 2 водовода выведен в водобойный колодец бсоеди 30ненный с отводящим каналом 7,Гаситель энергии потока работаетследующим образом,Напорный поток, проходя по горизонтальному участку 1 воевода, начальны ми частями 3 закручивающих лопастейрасчленяется на струи 8. Проходя через расширяющийся участок 2 водовода,струи 8 закручиваются закручивающимичастями 4 лопастей, При закручиваниичасть кинетической энергии поступательного движения переходит в кинетическую энергию вращательного движения.В результате скорость поступательногодвижения уменьшается и,...

Номер патента: 1569376

Опубликовано: 07.06.1990

Автор: Юдин

МПК: E02B 8/08

Метки: рыбозащитное

...1, при этом ось барабана 2 расположена горизонтально,а в цилиндре 19 выполнены водоподающие отверстия 24, расположенные междуперегородками 20,Рыбозащитное устройство работаетследующим образом,Набегающий поток воды воздействует 55на лопасти 8,. открытые до упора 12за счет силы тяжести, в то время какс противоположной стороны барабана 2лопасти 8 закрыты цо ограничителей 21, и приводит барабан 2 во вращение вокруг трубопровода 7. При этом за счет разного движения лопастей 8 (от ограничителей 21 до упора 12 и наоборот) образуются водяные вальцы, спо" собствующие смыву сора и отгону рыбы от сетчатых граней 4 барабана 2, При включении насоса вода, проходя сквозь барабан 2, попадает в патрубок 15 через водоприемные окна 16 из тех...

Номер патента: 1569377

Опубликовано: 07.06.1990

Авторы: Золотов, Илюшин

МПК: E02B 9/06

Метки: обделка, подземного, свода, сооружения

...текучести стали стержТней при сжатии,Длина эластичных муфт 5 на среднейчасти стержней определяется из параметра (меры) пластичности в сталистержней,4 и размера а деформационногошва 3 1 ъ 100 а/3,где 3 - параметр (мера) пластичности 50 стали стержней, %.Толщина стенокмуфт 5 определяется из условия равенства объема стержня 4 до начала его загружения и после замыкания шва 3 шириной а, 55 вЬ2Ьгде й - диаметр стержня Свободные от муфт 5 концы стержней4 имеют длину16 бг 4 С,где 5 - предел текучести сталитстержня 4 при сжатии;С - сцепление стержней. 4 с бетоном обделки.Сквозность между продольными элементами 8, т.е. сумма зазоров Ь междуними на длине средней части свода,определяется из уеловия, чтобы призагружении средней части 2 обделкисвода...

Номер патента: 1569378

Опубликовано: 07.06.1990

Авторы: Егоров, Ивановский, Кудиш, Спрудэ, Хассо, Шустов

МПК: E02B 11/00

Метки: дренажное

...изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-иэдательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к мелиорации, Цель изобретения - повьппение эффективности строительства.На фиг.1 .показано дренажное устрой- . ство в процессе укладки его в траншею;5 на фиг.2 - то же, со съемными дисками.Дренажное устроиство состоит из пластмассовой гофрированной трубы1 О и ильтрующего покрытия 2, Устройство снбжено равномерно расположенными по, длине трубы 1 выступами 3, которые могут быть выполнены в виде съемных колец. Выступы 3 имеют высоту равную 5 толщине фильтрующего покрытия 2.Расстояние между выступами 3 зависит от свойств фильтрующего покрытия, коэффициента трения...

Номер патента: 1569379

Опубликовано: 07.06.1990

Авторы: Николодышев, Шрейдер

МПК: E02B 11/00

Метки: водонасыщенных, грунтах, дренажа, строительства

....11 фильтра должна быть на 2-3 см меньше наружного периметра фильтровой оболочки 10 на дренажном трубопроводе 1. Фильтр на дренажных трубах формируют заранее 50 на специальной установке. Его выполняют из двух Фильтрующих мелкопористых полотен и двух водопроводящих крупнозернистых полотен, Ими попарно обкладывают дренажную трубу, При этом 55 фильтрующий элемент 11 формируют в полости касательной к дренажной трубе, Образующийся пакет скрепляют четырьмя продольными нитями (нитяными птвами),При намотке дренажной трубы сфильтром 10, 11 на барабан распластываемый элемент 11 фильтра укладываюттак, чтобы он охватывал оболочку 1 Оснаружи в направлении барабана. Втаком виде его доставляют на строительный объект, где устанавливают надреноукладчик....

Номер патента: 1569380

Опубликовано: 07.06.1990

Автор: Николайчук

МПК: E02B 11/02

Метки: кротодренажное

...при создании кротовых дрен.Цель изобретения - повышение качества прокладываемых дрен,На Аиг.,1 приведено устройство,общий вид;.на Аиг. 2, - то же, имеетдренер без желоба в передней части;,на Фиг. 3 - след, оставляемый устройством в почве.Кротодренажное устройство состоит,из вертикального ножа 1 и горизонтального ножа 2, выполненного в ви.де пластины с симметрично располо-женными относительно вертикальногрФножа 1 открылками 3 с прикрепленны"ми к каждому иэ них дренером 4. Дренер 4 выполнен в виде цилиндра соскошенной под острым углом к линиинаправления движения передней режущей гранью и имеет желоб в переднейчасти. Дренер 4 прикреплен к открылку 3 по диаметральным образующимцилиндра в плоскости гоРизонтального 25ножа 2, имеющего после...
