Бетонная плотина
Номер патента: 1254100
Опубликовано: 30.08.1986
МПК: E02B 7/10
...разрез; на фиг. 2 - схемаусилий, действующих на известную плотину", на фиг. 3 - схема усилий, действую- Ощих на предлагаемую конструкцию плотины. К бетонной плотине 1 примыкает каменнонабросная призма 2 с противофильтрацион 15 ным устройством 3 1 из грунтовых или не- грунтовых материалов), сопрягающимся на гребне 1 призмы с бетонной плотиной, а в ее Основании -- с 1 Рсмснтационной завесой 5.Для отвода воды из полости, ограниченной противофильтрационпым устройством 3 и вер- зг 1 ховой гранью бетонной плотины 1, в теле последней закладываются трубы 6, соединяоп 1 ис полость с нижним бьефом плотины. Пунктиром 7 показан профиль известной бетонной плотины.Суцность работы предлагаемой конструк -15 ции поясняется путем сравнения ее...
Многоарочная плотина
Номер патента: 1254101
Опубликовано: 30.08.1986
Авторы: Адесман, Каганов, Розанов
МПК: E02B 7/12
Метки: многоарочная, плотина
...плотин;- составе низк 05 айорных Гидроузлов на м 51 гких Основани 55 х.Цель изобретения - сокращение сроков строительства и повышение надежности работы плотины.На фиг. 1 показана предлагаемая пло 1 ина, общий вид; на риг. 2 - план руслового устоя плотины. ОМногоарочная плотина содержит напорные перекрытия в виде арок 1, контрфорсы 2, свайные роствсрки 3, включающие плиту ростверка 4 и два ряда свайвертикальный ряд 5 и наклонный ряд 6, шарниры 7, строительно-деформационные швы 8, 15 и фундаментную арку 9. Плотина работает следующим образом.Напорное перекрытие 1 передает нагрузку от гидростатического давления воды и других воздействий на контрфорсы 2, которые 2 О н свою очередь передают нагрузку на свайные ростверки 3, жестко связанные с...
Затвор
Номер патента: 1254102
Опубликовано: 30.08.1986
Автор: Бимон
МПК: E02B 7/32
Метки: затвор
...образующей посредством двух шарнирных пальцев 13и 14. Тяги 9 с коромыслами 8 размегценыравномерно по высоте затвора (пластиньч 6),причем оси всех тяг 9 размещены в одной плоскости, проходящей через ось приводного вала 7. Среднее отверстие 15 вкоромысле 8 под шарнирное соединение егос тягой 9 выполнено удлиненным, расширяющимся вдоль коромысла 8 в направлении, соответствующем направлению поворота затвора для его открытия, что позволит исключить заклинивание затвора вначальный момент открытия. Палец 13 размещен в отверстии проушины 12 с зазором,что обеспечивает подвижность нежесткойпластины 6 относительно коромысла 8, допуская ее прогиб под действием гидростатйческого давления и плотное прил еганиепластины 6 к седлу (корпусу рыбоприем 5 1...
Противоселевое устройство
Номер патента: 1254103
Опубликовано: 30.08.1986
Автор: Кухалашвили
Метки: противоселевое
...элементами жесткости, основания которых закреплены на фундаменте, при этом высота секций выполнена возрастающей по направлению потока с максимальной высотой центральной секции, а размер секций по фронту и направлению движения потока выполнен ступенчато убывающим от центральной секции к крайним.Корректор С ПодписноеССР еда ерни ИИПИ Госудд р по делам изо5, Москва, Ж ППП Патент венного комитета С ретений и открытий 35, Раушская наб., г. Ужгород, ул. Про 303илиал д. 4ектн Изобретение относится к гидротехнике и может быть использовано в качестве противоселевого сооружения.Цель изобретенияснижение материалоемкости и повышение надежности работы устройства.На фиг. 1 представлено сооружение, аксонометрия; на фиг. 2 -- то же, вид в...
Водобойный колодец
Номер патента: 1254104
Опубликовано: 30.08.1986
Авторы: Кольченко, Цивин, Цивина
МПК: E02B 8/06
Метки: водобойный, колодец
...ьефахб ф трубчатых и открытых сооружений. Цель изобретения -- повышение эффективности работы путем увеличения интенсивности гашашения энергии потока воды. На фиг. 1 изображен водобойный ко лодец, вид сверху; на фиг. 2 -- то же, аксо нометрия. Водобойный колодец выполнен в виде расположенного между вод росб осом 1 и отводящим каналом 2 углубле .ния с плоским4 боковых откодном 3, торцовым откосомсов о и сужаюющихся в плане откосов 6. Откосы 6 выполнены в виде винтовои поверхности с уменыпающнмся от водт во осброса к отводящему каналу коэффициентом заложения откоса. Угол сужени,я а каждого откоса 6 составляет 10 -15 для водосбросов круглого сечения и 7 в -22 для водос росов прямоугольного сечения. Начало сужения каждого откоса 6 находится...
Рыбозащитное устройство водозаборной установки
Номер патента: 1254105
Опубликовано: 30.08.1986
Авторы: Ващинников, Забавин, Игнатов, Михайлов
МПК: E02B 8/08
Метки: водозаборной, рыбозащитное, установки
...1 установлен с возможностью вращения приводом (не пока зан) в подшипниках 2 и 3. Большее основание конуса 1 обращено к кодоисточнику, а к меньшему - подключен рыбоотвод 4. С внешней стороны конуса 1 по его образующей неподвижно размещен перфорированный промывной трубопровод 5, подключенный к водонапорному источнику (не показан). Внутри конуса 1 расположено рыбонаиравляющее приспособление, выполненное в виде двух неподвижных пластин 6, расположенных по обе стороны радиальной 25 плоскости, проодящей через трубопровод 5. Расстояние между пластинами 6 увеличивается от трубопровода 5 к оси конуса 1. Пластины 6 образуют между собой канал 7, расширяющийся к зоне влияния рыбоотвода 4. Пластины 6 трубопровода 5 могут ЗО быть выполнены в виде...
Устройство для контроля попадания молоди рыб в напорный трубопровод “орсимер
Номер патента: 1254106
Опубликовано: 30.08.1986
МПК: E02B 8/08
Метки: молоди, напорный, орсимер, попадания, рыб, трубопровод
...установлены на сливах, образованных пластинами делителя потока.(ДцГ, 3 Составитель Л. Сергеев Редактор Ю . Середа Тсхред Р, Верее Корректор Л. Патай Заказ 46)4/34 Тираж 641 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий3035, Москва, Ж 35, Раушская наб., д. 415 Филиал ПГ 1 П Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к рыбохозяйственной гидротехнике, а именно к устройствам для контроля попадания молоди рыб в водозаборные насосные установки или в напорные трубопроводы, подаогцие воду за счет стаического напора, и может быть использовано для оценки эффективности устройств, предназначенных для загциты рыб от попадания в водозаборы.Цель изобретения -- повышение точности контроля и...
Рыбозащитное устройство
Номер патента: 1254107
Опубликовано: 30.08.1986
МПК: E02B 8/08
Метки: рыбозащитное
...длине щслевогс рыбоотвода. На ьЕРТЕжс ИЗООРажЕНО РЬ(ОЗаГЦи;ОЕ устройство, продольный разрез.Рыбозащитцос устройство, включякнцее бесконсцую движуцуюся сетку 1, наклонный участок которой расположен в зоне ходного отверстия щслевого рыбсотвода 2, снабжено горизонтально расположеньм кол- ЛЕК ГОЦОМ о И ЦЕЕВЫи КО.ЕПО -1, СОЕднцеццы:, Од и."д концом с входным отвер стием рыбоотвода 2, а другимтацгецциальцо с коллектором 3 с образованием водослива 5 по всей длине коллектора 3, причем нижняя стенка 6 колена 4 распслага(тся выше цижцей точки коллектора 3, а ерхыяя стенка 7 колена 4ниже верхней рани 8 водослива 5. Источником высокого давления является ковп(рессор 9. Кроме того, устройство снабжено датчиком 10 уровня оды, установленнымколлекторе...

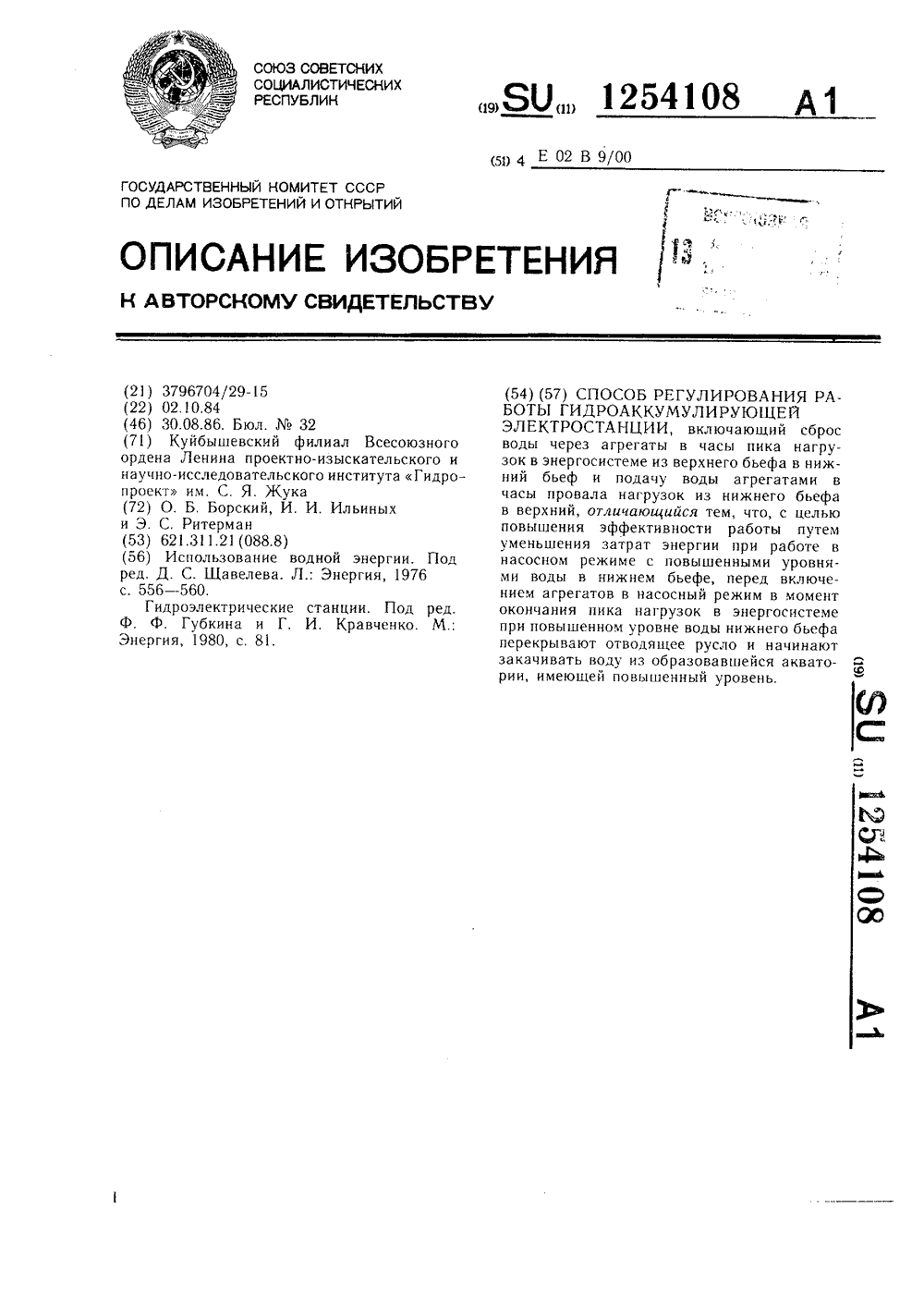

Способ регулирования работы гидроаккумулирующей электростанции
Номер патента: 1254108
Опубликовано: 30.08.1986
Авторы: Борский, Ильиных, Ритерман
МПК: E02B 9/00
Метки: гидроаккумулирующей, работы, электростанции
...(ГЭС), гидроаккумулирующую электростанцию (ГАЭС)Цель изобретения -- повышение эффек 5 тивности работы путем уменьшения затрат энергии при работе в насосном режиме с повьппенными уровнями воды в нижнем бьефе.Регулирование работы АЭС произво дится следующим образом. После окончания ночного суточного спада нагрузок энергосистемы включают агрегаты ГАЭС в турбинный режим. Мощность ГАЭС возрастает и в часы пика достигает максимального значения. Соответственно достигает максимального значения и урове,1 ь нижнего бьефа. После окончания пика нагрузок, агрегаты останавливают и одновременно перекрывают руслонапример, шлюзом-регулятором. Это не позволяет воде из нижнего бьефа уйти в русло, уровень нижнего бьефа на участке от плотины до шл 1...
Устройство для промывки дренажных колодцев
Номер патента: 1254109
Опубликовано: 30.08.1986
Авторы: Закржевский, Колешко, Мушиях, Полунин
МПК: E02B 11/00
Метки: дренажных, колодцев, промывки
...узла 1 фиксации размещен с возможностью вертикального перемещения коллектор 5 с размывающими головками 6. Коллектор 5 закреплен на водонагнетательном трубопроводе 7 с возможностью вращения вокруг вертикальной оси. Водонагнета тельный трубопровод 7 установлен с возможностью вертикального перемещения вместе с коллектором 5 и головками 6.Размывающие головки 6 расположены под одинаковым углом к вертикали, что обеспечивает вращение коллектора 5 вокруг своей вертикальной оси. Над коллектором 5 на трубопроводе 7 жестко закреплен диск 8, равный по диаметру коллектору 5. Для закрепления узла 1 фиксации при его опускании на дно колодца 4 в верхней части колодца 4 установлены съемные струбцины 9, Для отвода пульпы из узла 1 фиксации объема...
Регулятор уровня грунтовых вод
Номер патента: 1254110
Опубликовано: 30.08.1986
МПК: E02B 11/00
Метки: вод, грунтовых, регулятор, уровня
...направление уклона территории показано стрелкой.Регулятор работает следующим образом.При выпадении осадков линии уровня 17 грунтовых вод образует выпуклую форму (кривая депрессии), Уровень воды в каналах 19 и 20, закрытом коллекторе 6 и колодце 3 при этом расположен ниже уровня 17 грунтовых вод, а также и уровня воды в трубчатом фильтре 16. Под действием образовавшегося перепада между уровнями воды в колодце 3 и трубчатом фильтре 16, вода из него по трубопроводу 15 и трубке 14 будет поступать в мокрые камеры 12 поплавков 7 и 8. При этом поплавки притапливаются, а водосливы 9 опускаются. Вода из дрен 21 поступает в закрытый коллектор 6, откуда через сильфон 1 и притопленные водосливы 9 поплавка 7 5 1 О 15 20 25 зо 35 4 О 45 в колодец 3....
Система автоматического управления водораспределением на каналах с перекачивающей насосной станцией и перегораживающими сооружениями
Номер патента: 1254111
Опубликовано: 30.08.1986
Авторы: Видюков, Козьмин, Михайленко, Юрасов
МПК: E02B 13/00
Метки: водораспределением, каналах, насосной, перегораживающими, перекачивающей, сооружениями, станцией
...подводящего 17 участков канала, или одновременное их изменение.Рассмотрим работу системы в первом случае. Пусть изменился расход потребителя отводящего участка 5. Сигнал с выхода датчика 16 поступает через сумматор 4 на входы блоков 3 и 18. Сигнал рассогласования расходов с блока 3 подается через блок 19 деления и на вход блока 13 совпадения. Однако в рассматриваемой ситуации (изменение расхода потребителя только этого участка) ца второй вход блока 3 не приходит сигнал разбаланса с датчика уровня воды нижележащего участка и сигнал ошибки не поступает на задающий вход регулятора 2. На вход регулятора 12 в это время поступает сигнал с элемента 9. Это вызывает срабатывание регулятора 12 и приводит к изменению уровня воды в створедатчика 7...
Затвор водовыпуска
Номер патента: 1254112
Опубликовано: 30.08.1986
Авторы: Кунченко, Сулайманов
МПК: E02B 13/02, G05D 9/02
Метки: водовыпуска, затвор
...затворе.Над вертикальным оголовком 1 водовы. пуска соосно ему установлена полая тороидальная гибкая оболочка 2, полость,3 которой сообщается трубопроводом 4 с верхним бьефом (на чертеже не показан), а трубопроводом 5с нижним бьефом 6. На выходе из трубопровода 5 установлен клапан 7, управляемый поплавком 8, размещеннь:м в нижнем бьефе 6. Над оболочкой 2 усгановлен упор 9, выполненный в виде кольца и жестко закрепленный к оголовку 1. К нижнему основанию оболочки 2, обращенному к оголовку 1, прикреплено гибкое полотнище 10, а верхнее основание прикреплено к упору 9.Затвор работает следующим образом.При достижении уровня воды в нижнем бьефе 6 заданной отметки поплавок 8 всплывает и клапан 7 перекрывает выходное отверстие трубопровода...
Способ возведения каменно-земляной плотины
Номер патента: 1255676
Опубликовано: 07.09.1986
Автор: Мауль
Метки: возведения, каменно-земляной, плотины
...применимо при возведении каменно-земляных плотин хвостохранилищ горно-обогатительных комбинатов.Цель изобретения - снижение трудозат 5 рат и сроков строительства плотины.11 а чертеже представлена возводимая плотина, поперечный разрез.Способ возведения плотины осуществляется следующим образом. 1 ОУпорную каменно-земляную призму 1 отсыпают автотранспортером на полную высоту О с уширением 2 по гребню 3. При отсыпке горной массы ярусов выше 10 м происходит сортировка материалов по круп 15 ности, в результате чего в верхнеи части (25 - 30% высоты) собираются мелкие камни с пустотами, заполненным и щебнем, песком и пылью. Это позволяет отказаться от устройства переходной зоны 4 в этой части и предусмотреть ее только в нижней 2 г части...
Способ крепления сводов подземных выработок под здание гидроэлектростанций
Номер патента: 1255677
Опубликовано: 07.09.1986
Автор: Улумбеков
МПК: E02B 1/00
Метки: выработок, гидроэлектростанций, здание, крепления, подземных, сводов
...обсвода производят посредством уста- железобетонных диафрагм - распокоторые устанавливают перпендикуоси выработки, затем между ниминастил, после чего цементируют анство между сводом выработки и ом.1255 б 77 Составитель М. Моргунова Редактор О. Головая Техред И. Верес Корректор В. Бутяга Заказ 4791/31 Тираж 641 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патен 1, г. Ужгород, ул. Проектная, 4Изобретение относится к гидротехнике, а именно к креплению сводов подземных зданий гидроэлектростаций. Цель изобретения - повышение надеж 5 ности работ путем устранения смещения пят сводов выработок при деформации скальных массивов. На фиг, 1 изображен свод...
Способ удаления наносов из гидротехнического сооружения
Номер патента: 1255678
Опубликовано: 07.09.1986
Авторы: Беляк, Болдинский, Бочкарев, Потолов
МПК: E02B 8/02
Метки: гидротехнического, наносов, сооружения, удаления
...в условиях наличия в составе сооружения водозаборного устройства и исключения прекращения забора им воды.На чертеже изображено подпорное гидро техническое сооружение.Сооружение имеет затвор 1, образующий с дном 2 сооружения промывное отверстие 3. На дне 2 уложена герметичная гибкая оболочка 4, разделенная на отдельные секции 5 - 7. К каждой секции 5 - 7 подсоединены отводы 8 из общего подводящего трубопровода 9, соединенного с источником сжатой рабочей среды (не показан), В качестве рабочей среды могут быть использованы газы или жидкости. В каждой секции 5 - 7 размещены датчики 10 давления наносов. На оболочке 4 в виде призмы откладываются наносы 11.Способ осуществляется следующим образом.П ри снижении транспортирующей способности...
Концевое сооружение водосброса
Номер патента: 1255679
Опубликовано: 07.09.1986
Авторы: Дубинчик, Крылова, Фетеровская, Ходаков
МПК: E02B 8/06
Метки: водосброса, концевое, сооружение
...ППкомит и отк шская род, ул Изобретение относится к гидротехнике и может быть использовано при строительстве высоконапорных водосбросов.Цель изобретения - повышение эффективности работы сооружения, снижение стоимости берегоукрепительных работ, а также повышение эксплуатационной надежности пу тем уменьшения кавитационной эрозии.На фиг, 1 изображен план концевого сооружения водосброса; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 -- разрез Б - Бнафиг,1 и 2.Концевое сооружение водосброса содержит подводящий участок 1, донную плиту 2 с расположенными на ней трамплинами 3, ограждающую стенку 4 и русло 5 реки. Концевое сооружение работает следующим образом.Поток воды, проходящий по подводящему тракту 1, поступает на донную плиту 2...
Рыбозащитное устройство водозаборного сооружения
Номер патента: 1255680
Опубликовано: 07.09.1986
Автор: Алпысбаев
МПК: E02B 8/08
Метки: водозаборного, рыбозащитное, сооружения
...сооружения, поперечный разрез. 1 ОРыбозашитное устройство содержит установленный над отверстием водоприемника 1 с возможностью вращения вокруг горизонтальной оси с помощью привода (не показан) дырчатый барабан 2 с внутренними продольными ребрами 3.Внутренняя полость 4 барабана 2 заполнена зернистым плавающим материалом на 60 - 80 ог На внешней поверхности барабана 2 с помощью упругих элементов, например пружин 5, закреплены фильтруюгцие цилиндрические кассеты 6, каждая из которых имеет внутреннюю 7 и внешнюю 8 сетчатые поверхности. 25Внутренняя полость 9 кассет 6 заполнена на 40 - 50 Я металлическими шариками 10, а каждая кассета 6 и размещенные в ней шарики 10 выполнены так, что имеют свой собственный звуковой тон. Это достигается за...
Гидроузел двустороннего водозабора
Номер патента: 1255681
Опубликовано: 07.09.1986
Автор: Дианов
Метки: водозабора, гидроузел, двустороннего
...низовой частипорога 7 к бычку 6 ближнего к этомурегулятору 3 промывного пролета 5. Водослив 4 выполнен в плане с криволинейными выпуклыми боковыми стенками,выдвинутым в подводящее русло 1 относительно промывочных пролетов 5 на величину не менее двух глубин промывногопролета 5 и с шириной корневой части,равной 0,2 - 0,35 ширины зарегулированногоподводящего русла 1,Гидроузел двустороннего водозабораработает следующим образом.В зарегулирванном по условиям п рЬпуска паводка подводящем русле 1 в период паводка поток протекает устойчиво, и наблюдается перемещение наносов в виде ленточной гряды без образования осередков и побочней и без деления потока на рукава.Вдоль стенок водослива 4 и наносонаправляющих порогов 7 возникают...
Пятовое устройство двустворчатых ворот шлюза
Номер патента: 1257132
Опубликовано: 15.09.1986
Авторы: Борский, Ильиных, Ритерман
МПК: E02B 7/20
Метки: ворот, двустворчатых, пятовое, шлюза
...материала, В стакане 4 установлены электронагреватель 6,устройство 7 дистанционного замератемпературы и обратный клапан 8для выпуска паров и газов. Между грибовидной частью 9 пяты 3 и стаканом4 установлена прокладка 10. Междуоснованием 11 пяты 3 и дном 12 стака -на 4 размещен слой 13 иэ антифрикционного материала. В стакане 4 размещены гранулы 14 из материала судельным весом большим удельноговеса заполнителя 5. В качестве гранул14 может быть использована металлическая дробь. Опорная часть пяты 3выполнена в виде усеченного конуса,установленного большим основанием11 вниз.Пятовое устройство двустворчатыхворот шлюза работает следующим образом.Непосредственно перед заполнениемкамеры шлюза включается электронагреватель 6 и заполнитель...
Гаситель энергии водного потока
Номер патента: 1257133
Опубликовано: 15.09.1986
Авторы: Ахмедов, Гасанов, Зейналов, Мамедов
МПК: E02B 8/06
Метки: водного, гаситель, потока, энергии
...обращенная к водосбросному сооружению 3, выполнена с горизонтальными прорезями 9 и козырьком 10, причем прорези 9 выполнены по ширине колодца- зо ковша 1 и расположены ярусами по высоте камеры 6, над каждой прорезью 9 снаружи камеры 6 установлен козырек 10. Разделитель 4 потока выполнен плоским и расположен параллельно водосливной поверхности 5 концевой части 2 водосбросного сооружения 3. Гаситель энергии водного потока работает следующим образам,Поток воды, поступающий по водо- сливной поверхности 5 водосбросного сооружения 3, делится разделителем 4 потока на две части, нижняя из которых поступает под разделитель потока в полость 7 и затем - в вертикальную камеру 6, а верхняя часть потока продолжает свое движение по разделителю 4 потока...
Шахтный водосброс
Номер патента: 1257134
Опубликовано: 15.09.1986
Автор: Клейман
МПК: E02B 8/06
...его )прОпуск 110 й способнОсти Габаритовт) 1 колодца тр )ля поцачи Воздуха поцколодца 6 Вьп;Олнен Возду- ховод 9, состоящий из кол цевой перфори)рованной трубы,. расположенной ПОД ОГОЧОВКОМт таРУжной СгГОРОНЫ колодца о и трубчатых повтвотОВ,. соединен 1 ььх Солт)Цеэой труотй И Бь Веденнь) в ертикальнукт шахту 2, К ктрльцевому колодц; б подвецена водопс)цводяптая труба 11 О, коне ц кот орой Выведен В Верхний бьеф и снабжензадвижкой 11. Труба 1 О:гьодведена к колодцу б на уровне его Дпа и танГЕтвниаТЬН 1) ЕГО СтЕНКЕ В СТЕТ-К Е Ктт лодца 6 Вьптолнено Водовыпускное отВерстие 12, ,расположенное на уровне дна колодца б.В )гтосброс работает следующим об 2 За некоторое время до начала про пуска расхода сооружением открывается задвижка 11,...
Вихревой шахтный водосброс
Номер патента: 1257135
Опубликовано: 15.09.1986
Авторы: Ахмедов, Баймолдаев, Квасов, Шаг
МПК: E02B 8/06
Метки: вихревой, водосброс, шахтный
...водосброса высоко- и средненапорных гидроузлов., а также для ливневой канализации.Цель изобретения - повьгаение на - дежности работы и пропускной способности.На фиг. 1 изображен воцосброс, вид сверху; на фиг. 2 - разрез А-Д на фиг. 1.В водохранилище 1 размещен водо- сброс, состоящий из вертикальной шахты 2, верхняя часть которой имеет коническую воронку 3 К последней присоединена вихревая камера с подводящИми лотками 4, Вихревая камера выполнена в виде двух участков 5, очерченных по спирали Архимеда0 с углом охвата воронки 3 40-150 каждым. Подводящие лотки 4 выполнены сходящимися в плане под углом 18-22. Вертикальная шахта соединена нижней частью с отводящим водоводом (не.показан).Устройство работает следующим образом.Вода из...
Способ создания противоэрозионной облицовки гидротехнических сооружений
Номер патента: 1258936
Опубликовано: 23.09.1986
МПК: E02B 5/02
Метки: гидротехнических, облицовки, противоэрозионной, создания, сооружений
...раскладывают противофильтрационный экран 1 с закрепленнымина нем эластичными валиками 2, после чего с помощью нагнетательногоустройства эластичные валики 2, размещенные по дну, заполняют грунто-.полимерной смесью (фиг, 1), затем 36 2осуществляют устройство защитногослоя облицовки 3, укладывая раствор(грунтополимерную, бетонную и дру-,гие смеси) облицовки по дну канала(фиг2). После создания защитногослоя облицовки 3 по дну и валиков 2,расположенных вдоль линии пересечения дна и откоса, с помощью нагнетательного устройства заполняют воздухомпод избыточным давлением валики 2 первого яруса на откосе (фиг.3),после чего осуществляют устройствозащитного слоя облицовки 3 первогояруса откоса (фиг, 3). Затем из валиков 2 удаляют воздух и...
Плотина
Номер патента: 1258937
Опубликовано: 23.09.1986
Авторы: Исламгулов, Шейченко
МПК: E02B 7/06
Метки: плотина
...сооружения.На фиг. 1 изображена плотина, поперечный разрез; на фиг, 2 - разрез А-А на фиг, 1; на фиг, 3 - узел 1 на фиг. 2 деталь сопряжения плит с экрана с комтрфорсами.Плотина включает контрфорсы 1, размещенные с напорной стороны вне тела упорной призмы 2. Контрфорсы 1 на низовой грани, выполненной с уклоном в сторону нижнего бьефа, имеют пазы-упоры 3, в которых свободно . оперты железобетонные плиты 4 экрана, Сопряжение плит 4 с основанием 5 осуществляется с помощью зуба 6, под которым устроена цементационная завеса 7. Швы между плитами 4, а также между плитами 4 и контрфорсами 1 снабжены противофильтрационными шпонками 8. УпОрная призма 2 выполнена из каменной наброски и с верховой стороны имеет переходную зону 9 из...
Способ возведения намывных сооружений в водоемах
Номер патента: 1258938
Опубликовано: 23.09.1986
Авторы: Глебов, Пантелеев, Сальников
МПК: E02B 7/06
Метки: водоемах, возведения, намывных, сооружений
...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4.12Изобретение относится к области строительства, в частности возведения средствами гидромеханизации золотоотвалов ТЭС, хвостохранилищ ГОК и т.д.Целью изобретения является снижение трудозатрат и повышение эффективности строительства.На фиг, 1 изображено намываемое сооружение, продольный разрез; на фиг. 2 - дамба, поперечный разрез.Схема содержит магистральный нульпопровод 1, эстакаду 2, выпуск 3 из пульпопровода, дамбы 4 тело, слои 5 и 6 намытого материала с нарастающей хрупкостью в тело переходной зоны, направление 7 движения пульпы из выпусков, уровень 8 воды в водоеме, при котором...
Авторегулятор уровня воды верхнего бьефа
Номер патента: 1258939
Опубликовано: 23.09.1986
Авторы: Бекбоев, Бекбоева, Осмонов
МПК: E02B 7/40
Метки: авторегулятор, бьефа, верхнего, воды, уровня
...затвор открыт; на фиг. 8 - разрез В-В на фиг. 1, вспомогательный затвор открыт; на фиг. 9 - труба, вид в плане, разрез; на фиг. 10 - узел сопряже 25 ния вспомогательного затвора с бетонным устоем.Авторегулятор уровня воды верхнего бьефа включает порог 1 на флютбете 2, основной затвор 3, установленный на пороге 1 с возможностью вращения вокруг оси 4, закрепленной в" бетонных устоях сооружения 5, вспомогательный затвор 6, выполненный в виде двух плоских щитов 7, один конец 8 которого шарнирно прикреплен 35 к бетонным устоям сооружения 5, а на свободном конце 9 закреплена ось 10, трубу 11, один конец 12 которой под" ключен к камере 13, образованной вспомогательным затвором 6 и бетон ными устоями сооружения 5, а другой конец 14...
Нерегулируемый водосброс замкнутого поперечного сечения
Номер патента: 1258940
Опубликовано: 23.09.1986
Авторы: Обухов, Швайнштейн
МПК: E02B 9/06
Метки: водосброс, замкнутого, нерегулируемый, поперечного, сечения
...труб, состоящей из коллектора 4 и Составитель А. СергеевТехред Л.Сердюкова Корректор М, Самборская Редактор П, Коссей Заказ 5095/30 Тираж,641 Подписное ВНИИПИ Государственного комитета СССРПроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к области гидротехнического, мелиоративного и дорожного строительства, а более конкретно - к нерегулируемым прямолинейным туннелям и трубам, предназначенным для пропуска расходов воды.В этих сооружениях может допускаться смена режимов течения. Такая смена режимов течения позволяет более полно использовать поперечное сечение этих сооружений и обеспечить их наибольшую пропускную способность по сравнению с сооружениями, рассчитанными на фиксированный...
Способ возведения оголовка гидротехнического сооружения на участке слабого прослоя в основании
Номер патента: 1258941
Опубликовано: 23.09.1986
Автор: Илюшин
МПК: E02B 9/06
Метки: возведения, гидротехнического, оголовка, основании, прослоя, слабого, сооружения, участке
...2; на фиг. 5 - разрез Б-Б нафиг. 3.Оголовок возводят следующим образом,Разрабатывают предпортальную выемку 1 (фиг. 1), в основании которойпроходит слабый прослой 2, например,тектонического происхождения, Бетони 8941 1руют донную плиту 3, а затем стены 4несущей части конструкции, располагая их над слабым прослоем 2. Прибетонировании стен 4 в них по обеим 5 сторонам от слабого прослоя оставляют проемы 5, выгораживая их с помощьюопалубки. Затем продолжают бетонировать верхнюю часть 6 оголовка и одновременно бурят в основании по обе 10 стороны от слабого прослоя скважины,в которых омоноличивают, например,с помощью цементного раствора несущие упорные стержни 7, выпуская ихверхние концы в пределах проемов 5.15 После окончания установки...
Оболочка заглубленного сооружения
Номер патента: 1260431
Опубликовано: 30.09.1986
Авторы: Арсеньев, Астраханов, Михлин, Остюков, Смородинов
МПК: E02B 1/00
Метки: заглубленного, оболочка, сооружения
...водозаборов, наносных станций, резер-вуаров различного назначения,Цель изобретения - снижение материалоемкости и повышение технологичностиизготовления оболочки, ОНа Фиг. 1 изображена оболочка,вертикальный разрез по центральнойоси на фиг. 2 - Фрагмент оболочки,вид сверху.Оболочка 1 собрана из блоков 2, 15образующих внутренний ряд, и блоков3 внешнего ряда. Размеры блоков 2и. 3 одинаковы, что существенно упрощает технологию ик изготовления,так как требуется всего один типоразмер инвентарной опалубки. Ребра 4 блоков 2 и 3 снабжены монтажными утолщениями 5. Размеры этихутолщений устанавливаются в каждомконкретном случае исходя из минимального и максимального диаметров подземных сооружений при возведенииоболочек 1, в которых будут....
