E02B — Гидротехнические сооружения

Номер патента: 1423681

Опубликовано: 15.09.1988

Авторы: Водчиц, Глушко, Мороз, Шведовский

МПК: E02B 11/00

Метки: дрены, наполнения

...4 совпадает по образующей дрены 3, предотвращающей заиление камеры и нарушение гидравлики потока в дрене. В отстойниковой камере 1 установлен с возможностью перемещения по направляющим, выполненным в виде перфорированного цилиндра 5, герметичный бачок 6, совмещенный с поплавком 7 и гидравлически связанный эластичным трубопроводом 8 с пьезометром 9 и О с жестким трубопроводом 1. К последнему, в свою очередь, подключен трубопровод 12, сообщающийся с верхней точкой полости дрены 3. Запорные устройства (вентили и т. п.) 13 и 4 служат для изменения режима работы устройства.Устройство работает следующим образом.В период между измерениями вентиль 13 открыт, а вентиль 14 закрыт. При подъеме воды в дрене 3 происходит ее переток по...

Номер патента: 1423682

Опубликовано: 15.09.1988

Авторы: Пронов, Юсупов

МПК: A01G 25/16, E02B 13/00

Метки: бороздкового, лоткового, оросителя, полива

...полиэтиленовой пленки (не показаны). Конец перегородки 13 должен выступать над нижним концом торцовой стенки 1 ца величину, обеспечиваюцую образование лежа лл ними 6 ема камеры сжатия воздл.ха определяелым по формулеЬ ЧР +Ьгде Р - атмосферное давление, м вод. с,Ч общий объем воздуха в герметичной камере на уровне свободного конца торцовой стенки 11;обьем камеры сжатия.В устройстве предусмотрен сифон 18,вступаюсций в действие при падении уровня воды до отметки 19, при котором идет всасывацие воздуха через отверстия 20.На левом затворе (фиг. 2), например,при заборе воды из магистрального лотка 2 для уменыпения глубины или устранения приямка 14 камера сжатия с объемом Ч. образуется между верхним концом перегородки 3 и торцовои стенкой 12...

Номер патента: 1423683

Опубликовано: 15.09.1988

Авторы: Головин, Леонов, Соломенник

МПК: E02B 13/02, F04F 10/00

Метки: автоматический, дозатор, сифонный

...относится к гидромашиностроению и может быть использовано, в частности, для выпуска сточных вод при их намораживании в мелиоративном канале в зимний период.Целью изобретения является повышение надежности работы.На фиг. 1 изображен автоматический сифонный дозатор, план, на фиг. 2 -- разрез А - А на фиг, 1; на фиг. 3 - запускающее устройство, поперечный разрез. 1 ОНа схемах показаны: расходная емкость 1, подводящий трубопровод 2, пропорциональный делитель расхода, состоящий из сужающего патрубка 3, отвода 4 и запорного крана 5, емкость 6 устройства для запуска сифона с перегородкой, вращающаяся на оси 7, подшипники 8, упоры 9 и сифон 10 на отводящем трубопроводе 1.Индексом А обозначен уровень воды в расходной емкости 1 к моменту...

Номер патента: 1423684

Опубликовано: 15.09.1988

Авторы: Горшман, Кибальников

МПК: E02B 13/02

Метки: воды, оросительных, подачи, рисовых, системах

...СИ М 0 )с 03.1) и(0.(,нцч с(к п)янин, когад ун)Внь ьц.П )роси (с, (с нс .Сост иг кцч;ИЛци лс тки и 1 В 1(тнл к)пей всрхчу тор 1 у(Ирд 3)010 Л 13( ГКс ), ВС);Сс(, Н(С Т)Н 35 ЧрЗ1,)( 11)11)к 1, 1(с 11(олн 51 сГ 06.13 К) 1, )( 0 (151 нс рс крц(;с ру 6 цатый )цлцвынуск1 Рс н+с н,(н лро(ня Во;Сы и црц(итс,1(.(о)ч 01(нцй у ровс нь,сля с;11:)11 1,; 31 1;13(.кд ) Д .06 рс 31(Ы 1 , (с):К (;31)яжс 1 ССЯ КсК Си(1)011, КТцрЫИ н цнц .)яс ( Внл грнннн но,всть нн)лццки1 р 31 (цл (тирысз с 5 трл 6 цстын В 0.30- )( и1скиц , 1 ) 1 1с1 1 1 13 ( 1 :3 д 1 1 ( ), 11 5 1 Г ь 1 ) 1 1 с 0 ь( (к 11)И,10 с Ижсн 3 и В нижнсл 6 ьс(1)с и.синиц; ц л ровня 1 лц клапан ицплдвкон ц р лля(црд уровня 7 перс крывдет С, 11 и 0 С ц 1 и (. ) С 1 11(. ( ) 61) с:110 Г О Л Ц с 1...

Номер патента: 1423685

Опубликовано: 15.09.1988

Авторы: Пятницкий, Рябов

МПК: E02B 15/00

Метки: воды, загрязнений, запань, отвода, плавающих, поверхностном, потока, слое

...закреплено на нижнем плавучем элементе 3 с возможностью перемещения к низу желоба 13, ири этом сетный мешок 7 расположен у лна и вдоль берега канала 2. Трос 7 закреплен на контейнерах 12 с помощью скоб 18 (см. фиг. 2), а на плавучих элементах он ирохолит сквозь отверстия 9, в которых могут быть установлены патрубки (см. фиг. 3) Контейнеры 12 закреплены нз плдвуцих элслентах 3 болтами 20. (О 11 ы верхнсм и нижнсм плывучих элементахзакреплены блоки 21, через которые прохолит трос 7. На берегл канала 2 перед ле белкой 8 установлен блок 22, через который прохолит трос 7. Транспортер 5 имеет борта 23 в виле сита, межлу которыми расположены его нолвижныя часть (лента или скребки). 15 орт 23 транспортера 5 соелинен кнатами с бырыбдными...

Номер патента: 1423686

Опубликовано: 15.09.1988

Авторы: Кононов, Марков

МПК: B63B 9/00, E02B 17/00

Метки: буровой, монтажа, платформы, стационарной

...ирои(хол 1 (д с 3 т чдссц ерхнего стросния11 рсллдг)ц чос техническое решение может быть реализовано с цомошью тросовых проводников 12.Для этого через крайние стержневые злементы 3, которые лежат в одной вертикальной плоскости, проходящей либо по боковой стороне основания, либо лидгн(ально. Нропускак)т тросовые проводники 12, наматываемые на лебедки (нс иокдздны) При подходе к месту установки Вололаз закрепляет конец трокного проводника 12 внутри кн(усцой ниши крайних стержневых элемецто 9 нижней части основан)(язлее Одцовремецныч приемом балласта в понтоны ранспор 1 ного средства 5 и полтягивдция ,цбелками тросовые Гроволцики 12 цос(сцс ццо (ц нтрируют стержневые элеме;, ы Л (ц стержневым элементач 9 и стык) к)т эти заем нты....

Номер патента: 1423687

Опубликовано: 15.09.1988

Автор: Чипига

МПК: E02B 17/04

Метки: морских, свайных, соединения, сооружений, трубчатых

...фиксация ца верхнемр;(р;(ск,(ицив;(ция нижних к,иццБ 3.(1;Ь(Л 1(ЫОЦВ.15 ( В.( ), црцлцляц(ей через п(рл бцки), чц кет расццлагдтьсоднц,РЦ 1 СТБ) Р;160 ГДЕТ СГ,1 К)1 ЦИЛ 06 Рс)ЗОМ.5 1;16 и Гу к) свдк 8 с(л(. фиг. 1), проходя.цу к; (В ( ;рубок с) опорного блцкд морсОГО (КРУжНИ, ОПУС Ка К)т П РЕДЛ с ГаЕЧОу )й Бц(р( Б ( стцки 6 р(Иков1.06,(м(д.,Оицым Оццр;ОБ(1 ци(".ч(3 ,(с(3 (Ц ) Л с)51301 Цц БЬ 1 ПсКнС (с)С;( (к,. 1 рц ц . .Оц(,) Сч. фи 2) 6(йК; ,Р ( ЛС3 ;) 1 ( Р 1 И К с Г 1 Ь Н Ц 1 313 И 3, Р;1 3БГ с Б 1 цр(ць 3,и(ОБ 1,1 ць 1( смсцт ь ) и( ИГО((((1, 13 ;) с, . ц)) Ч 3) Л я (. Т (. 1КС В с( 5 И1 р бк,(11 рц.Бискс цис 6 йкд 1 И)исх(,1 идо сопри 1 сцсцОВИ с ц .1 с(мкцВО 0 кц(1 ьцд 7 с нижним торцом инговцй втулки 1. 1 ри этом края...

Номер патента: 1423688

Опубликовано: 15.09.1988

Авторы: Бурлаков, Резвый, Сейль

МПК: E02B 17/06

Метки: колонн, опорных, платформы, самоподъемной, стопорения

...образом.(;топорение опорноц колонны 1 относительно корпуса латформы 3 осуществляется силами фрикционцОго сцпления путем закладывация клиньев и в зазор между опорой и упорами 2 цд корпусе, Клин под собственным весом полностью заполняет просвет, обспечцвдя по всей плоскости соприкосновение, Опорная колонна 1 оказывается зажатой мжду упорами 2. Колебания опоры способгну(о( пр)данию клицьв 4 в зазоре ц самоуплотцццю конструкции, а гдкже увеличению е( жесткости Малый у(о,) уклоны клина и упора в плоскости их взаимодействия, который составля ет 20=15; чго ъ)(.цьше угла трения, обеспечивает самоторможение клина, исключает возможность выдавливания клина из разь ема.В цердбочецоложеци( клин 4 выводится с помо(цьк) поворотной консоли,...

Номер патента: 1425267

Опубликовано: 23.09.1988

Авторы: Златоверховников, Ключарев, Никонов

МПК: E02B 3/06

Метки: возведения, подпорного, сооружения

...концом спомощью шарнира 5 соединяют с лицевойстенкой 1, заднюю трубчатую штангу6 своим задним концом с помощьюшарнира 7 соединяют с анкерной стенкой 2, а между собой передняя 4 изадняя 6 трубчатые штанги соединяются с помощью натяжной муфты 8,которая навинчивается до отказа одновременно на задний конец переднейтрубчатой штанги 4 и на переднийконец задней трубчатой штанги 6.После этого производят заполнениегрунтом засыпки пазухи эа лицевойстенкой 1 в той ее части 9, котораярасположена на участке анкерной стен"ки 2Затем с помощью натяжной муфты 8верхняя частьлицевой стенки 1 отгибается в направлении от засыпки так,что указанная часть лицевой стенки1 перемещается на заданную величину,Вслед за этим завершается заполнениегрунтом засыпки...

Номер патента: 1425268

Опубликовано: 23.09.1988

Авторы: Бурячок, Тюрин

МПК: E02B 3/06

Метки: оградительное, сооружение

...стороны моря, поперечный р эрез (спокойный уровень моря изобр жен пунктиром).Сооружение состоит из вертикаль н й стенки 1 и наброски перед ней, в ючающей углубление со дном 2 у с енки и гребень 3, расположенный м ристее. Ниже уровня дна 2 располож н горизонтальный экран из мелкоэерОстого материала, плотно примыкающий к стенке 1, Вода под экраном лишена в зможности вертикального расширения и передает на стенку давление подход щей волны практически мгновенно (со 25 с оростью звука в воде), Выше экран 4 после давлений перемещается по г ризонтали со скоростью гравитационн й волны, т.е, в сотни раэ медленнее. Врезультате при подходе к верхней ч сти стенки гребня волны над мористй частью экрана 4 оказывается впадина волны и давление от нее,...

Номер патента: 1425269

Опубликовано: 23.09.1988

Авторы: Андрианов, Березницкий, Рухов, Шмагин

МПК: E02B 5/02

Метки: вокруг, выполнения, диафрагмы, емкости, заглубленной, противофильтрационной

...рассредооченных скважин, на Фиг. 3 - разрез -Б на фиг. 1, заполнение скважин 20 вердекщим раствором, на фиг, 4 азрез В-В на фиг. 1, скважина с отерстиями и прорезями на фиг. 5 азрез Г-Г на Фиг, 1, участок готовой иафрагмы,Способ реализуют следующим обраом,По трассе будущей диафрагмы 1 буят рассредоточенные скважины 2 под 30 ащитой от обрушения глинистой сус" ензии 3 (Фиг, 1 а), Скважины 2 заполняют твердеющим раствором 4, наример цементно-песчаным (Фиг. 1 б). осле твердения раствора 4 при приоб. 35етении 2 - 5 ИПа в образовавшемся камне бурят отверстия 5 диаметром, равным 0,2 - 0,3 диаметра скважины 2. В отверстиях 5 образуют в пределах скважин 2, например, струговым ин Струментом (не показан) продольные прорези 6 в направлении оси...

Номер патента: 1425270

Опубликовано: 23.09.1988

Автор: Стихин

МПК: E02B 9/06

Метки: большого, диаметра, напорных, соединение, трубопроводов

...15 круглые секции 1 с ариированием 2 и нутренней стальной облицовкой 3.торцов каждой секции внутренняя блицовка 3, не доходящая до торцов екции, имеет накладной полосовой 20 андаж 4, привариваеиьп к Облицовкенаружной стороны сплошныи сварныи вом 5 по одной из кромок, в то врекак свободная кромка бандажа 4 совещена с плоскостью торца железобетон 25 ой секции. Таким образом, каждая иэ блицовок не доходит до оси стьпса, бразуя между свободныии кромками обицовок конструктивный зазор, размер оторого определяет соответственно 30 пирину стыкового нащельника 6, кромки соторого при необходимости могут иметь аэдепанную Фаску для выполнения стыовых швов 7 с облицовкой, при этом накладные бандажи 4 выполняют Функцию подкладных планок для сварных...

Номер патента: 1425271

Опубликовано: 23.09.1988

Авторы: Гневашев, Гусев, Милицына, Михалева, Панов

МПК: E02B 11/00

Метки: водооборотная, мелиоративная

...попуски иэ пруданакопителя рассчитываются в соответствии с существующими нормами.формула изобретенияМелиоративная водооборотная система, включающая реку-водоприемник,снабженный водорегулирующими устройствами, осушительную сеть с отводным и оросительную с напорным и отводным водоводами и пруд-накопитель,о т л и ч а ю щ а я с я тем, что,с целью обеспечения экологическогоравновесия водосбора путем поддержания естественного уровня грунтовыхвод на прилегающей к осушительнойсети территории, сохранения естественного гидрологического и гидрохимического режимов, обеспечения круговорота элементов почвенного плодородия, оросительная сеть расположена выше осушительной по рельефу местности в зоне их взаимного влияния,а система снабжена расположенным...

Номер патента: 1425272

Опубликовано: 23.09.1988

Авторы: Ерохин, Куринной, Пантелят, Паринов, Спиридонова

МПК: E02B 15/04

Метки: воды, жидкостей, нерастворимых, поверхности, сбора

...неподвижно относительно другдруга и закреплены на одном кронштейне 24 который в свою очередь соединен со станиной устройства.Устройство может быть также оснащено дополнительным гидроприводом 25,передаточным механизмом 26 и регулировочной арматурой 27Устройство работает следующим образом,Сточные воды, содержащие нерастворимые жидкости, например масла, и обладающие энергией, поступают черезштуцера 8 и 9 в корпус двухтурбинного гидропривода 7, разделенного перегородкой 14. При этом поток исходнойжидкости приводит во вращательноедвижение вал 15 турбины 12, которыйсоединен с установкой 5 для подачисжатого воздуха, и вал 16 турбины 13,который в свою очередь через редуктор 17 и центральный вал 18 соединенрадиальными спицами 22 с...

Номер патента: 1427024

Опубликовано: 30.09.1988

Авторы: Бисноватый, Смирнова

МПК: E02B 3/06

Метки: волнолом, подводный

...общейглубины, например для глубины 12 мглубина над сегментом равна 6 м.Диаметр основания шаровых сегментов должен бытьв пределах 4-5 длиныволн исходя из условия образованиярефракции, так как для изменения направления волны зона уменьшающейсяглубины должна иметь значительнуюпротяженность, а именно 4-5 длин волн.Для наиболее распространенных длинволн хорда сегмента, т.е. Р - диаметроснования шарового сегмента, по реэультатам модельных испытаний должна быть 350 м. Удаленность сегментаот берега зависит от уклона подводного склона, т.е. чем больше уклон,тем ближе должен быть отсыпан волнолом. При этом необходимым являетсяэаглубление шаровых сегментов, аименно глубина над их вершиной должна быть больше критической глубины -эоны активного...

Номер патента: 1427025

Опубликовано: 30.09.1988

Автор: Саликов

МПК: E02B 3/12

Метки: берегозащитных, каменной, крепления, наброской, откосов, шпор

...соответствии с каждой областью.ил.47705 Изобретение относится к гидротехническому строительству, а именнок укреплению берегов, дамб, русели т.п.Цель изобретения - снижение стоимости крепления при обеспечении устойчивости крепления,На чертеже показан план шпоры,изкаменной наброски,Формула изобретения Составитель И,КуртыгинаТехред Л.Сердюкова Корректор С,Черни. Редактор Т,Лаэоренко Тираж 637 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Заказ 483/28 Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 На чертеже обозначены:- верховая часть оголовка шпорЫ (область АВС); 2 - низовая часть оголовка шпоры (область ДЕС); 3 - верховая часть корня...

Номер патента: 1427026

Опубликовано: 30.09.1988

Авторы: Гумбург, Кизяев, Науман

МПК: E02B 5/02

Метки: бетоноукладчик, каналов, криволинейного, профиля

...изображен бетоноукладчик, 1 Ообщий вид; на фиг.2 - то же, поперечный разрез.Бетоноукладчик содержит раму 1,силовую установку 2, расходный бункер 3 с щелевыми выходами 4, внутренние вибраторы 5, калибрующий брус 6,ходовую часть 7 с механизмом 8 подъема, регулируемые соединения 9,Бетоноукладчик работает следующимобразом. 2 ОПосле установки бетоноукладчикав канал производится регулировка требуемой толщины облицовки путем подъема или опускания рамы 1 с калибрующим брусом 6 с помощью механизма 8 25подъема и регулировка с фиксацией набункере 3 регулируемыми соединениями9 верхних частей калибрующего бруса6 в требуемом положении. Затем врасходный бункер 3 загружается бетонная смесь, которая вибрируется внутренними вибраторами 5,...

Номер патента: 1427027

Опубликовано: 30.09.1988

Авторы: Осадчук, Раскин, Свашенко

МПК: E02B 7/06

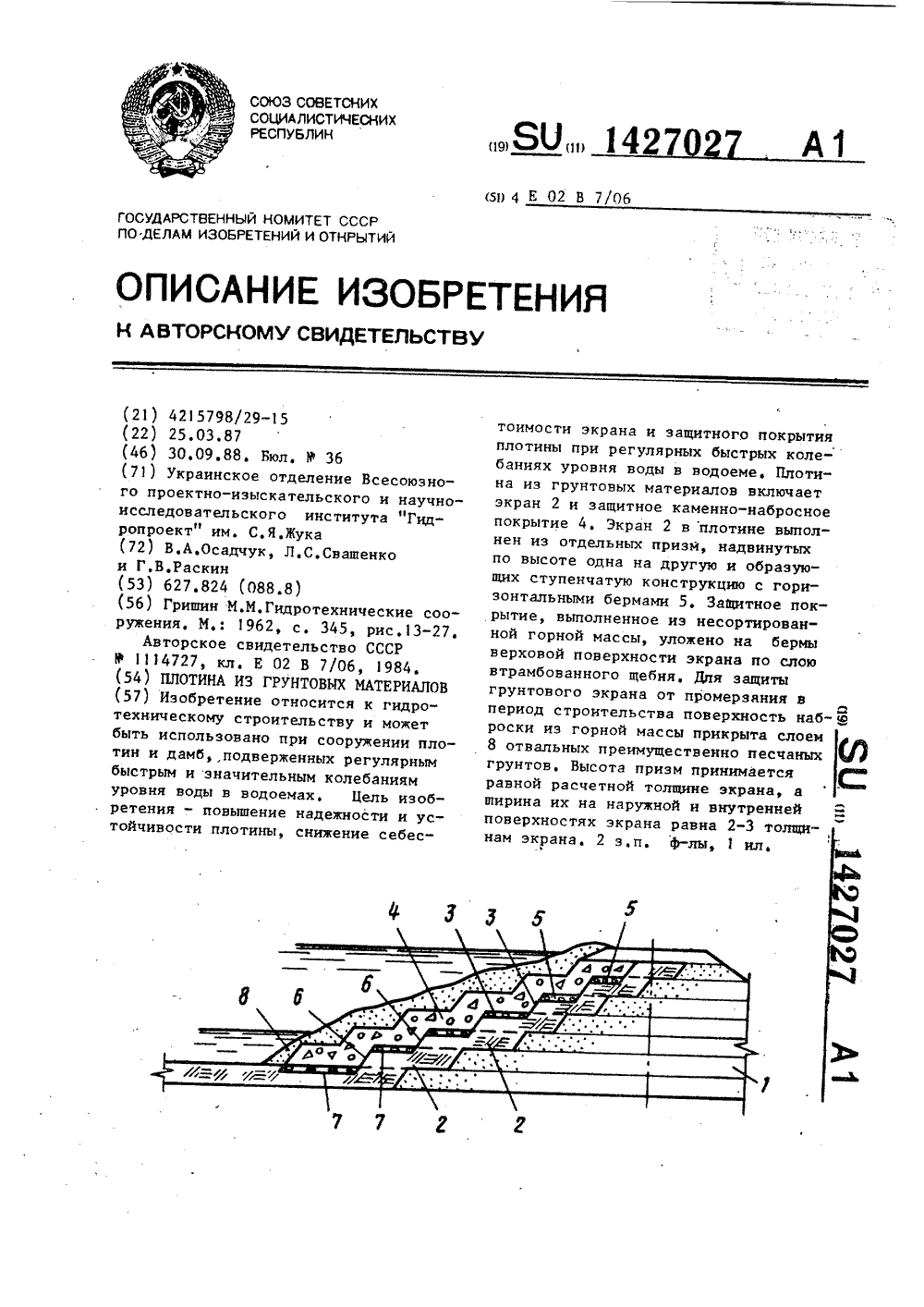

Метки: грунтовых, плотина

...уровня воды в водоеме и воздействия ветровых волн пылеватые и глинистые грунты утепляющего слоя вымываются, а песчаные частицы вместе с мелкими фракциями горной массы осаждаются на поверхность экрана, образуя естественный обратный фильтр.Плотина работает следующим обра 40 зомби При быстром понижении уровня воды в водоеме вследствие высокой проницаемости горной массы обеспечивается быстрый отток воды из нее, в результате чего практически одновременно понижается уровень воды в водоеме и защитном покрытии, что исключает гидродинамические нагрузки на покрытие. Отсутствие этих нагрузок, а также размещение покрытия, в основном, на горизонтальных бермах поверхности экрана повышают устойчивость покрытия против скольжения по экрану. Сту"55...

Номер патента: 1427028

Опубликовано: 30.09.1988

Авторы: Павленко, Петров, Хохлов

МПК: E02B 7/06

Метки: грунтовых, приготовления, смесей

...эфФективности работ за счет улучшения зернового состава карьерного грунта и изменению его влажности.На чертеже представлена схема, поясняющая предлагаемый способ.П р и я е р. В весенний период н карьсре 1 суглинка бульдозером 2 устраивают траншеи 3 и заполняют пес - чано-гравийной смесью 4. Для снижения влажности грунтов карьера траншеи ориентируют вдоль уклона поверхности карьера, а для улучшения водоотвода и защиты от атмосферных осадков песчано- гравийную смесь, отсыйаннуе в траншеи, прикрывают слоем карьерного суглинка 5. Для снижения влажности карьерных грунтов траншеи 3 устраивают вдоль естественного уклона поверхности карьера для увеличения влажности карьерных грунтов траншеи устраивают поперек естественного уклона...

Номер патента: 1427029

Опубликовано: 30.09.1988

Авторы: Балтабаев, Маслов, Мырзахметов

МПК: E02B 7/06

Метки: гидротехнического, намыва, сооружения

...сооружения попредлагаемому способу, вид сверху. 15Схема включает в себя продольныедамбы 1 обвалования, пульповоды 2пульповыпуски 3, прудок-отстойник4, поперечные валики 5, карты б намыва. 20Способ осуществляют следующим образом.Сначала отсыпают дамбу 1 обвалования, на которую укладывают пульповод 2, От места выпуска пульпы иэ 25пульповыпуска 3 до уреза воды прудкаотстойника 4 возводят поперечныевалики 5 дугообразной формы с постоянной или переменной кривиэиной инормальные к линии уреза воды пруд-39ка-отстойника. Для поперечных валиков постоянной кривизны или для участ"ка поперечных валиков переменной кривизн непосредственно примыкающихк урезу воду, центр кривизны распола гают на линии уреза воды., Кривизнаваликов может...

Номер патента: 1427030

Опубликовано: 30.09.1988

Авторы: Демшин, Кох

МПК: E02B 9/04

Метки: водозаборное, сооружение

...из осветленных средних слоев потока русла 5; 3 ил.Изобретение относится к гидротехнике, а именно к водозаборным устройствам рек и других нодотоков,Цель изобретения - повышение надежности работы путем уменьшения захвата наносов и шуги.На фиг. 1 изображено водозаборноесооружение, вид сверху, на фиг. 2то же, вид сбоку; на Фиг, 3 - то же,разрез.Водозаборное сооружение включаетзатопленный водоприемный оголовок 1с продольной вертикальной разделительной стенкой 2 и водоприемнымиокнами 3 на боковых гранях 4, установленный в русле 5 водотока и подключенный верховым торцом 6 к отводящему водоводу 7. Продольная ось оголовка 1 расположена под углом 30 о45 к оси русла 5, а верховой торецб примыкает к укрепленному берегурусла 5.Сооружение работает...

Номер патента: 1427031

Опубликовано: 30.09.1988

Автор: Даишев

МПК: E02B 11/00

Метки: дренажного, коллектора, устье

...скобы 3Фильтрующий элемент 4, имеющий сферическую форму. Фильтрующий элемент4 подвешен таким образом, что междуего нижней точкой и плоскостью откоса 2 имеется зазор, Корпус фильт" 2 Орующего элемента 4 выполнен в видеэластичного сетчатого рукава, загруженного крупнодисперсной загрузкойи перевязанного с двух концов шнурами 5, Таким образом обеспечивается 25сферическая или близкая к сферической Форма фильтрующего элемента, Вкачестве загрузки используются отрезки некондиционных пластмассовых гофрированных дренажных труб, длина которых равна их диаметру. Такоесоотношение между диаметром и длинойобеспечивает нерегулярное расположение элементов загрузки в Фильтрующемэлементе и исключает провальную 35Фильтрацию ф Устье дренажного коллектора...

Номер патента: 1427032

Опубликовано: 30.09.1988

Автор: Даишев

МПК: E02B 11/00

Метки: дренажный, коллектор

...6. Один конец троса 6 прикрепленк цилиндрической пружине 8, закрепленной в истоке 2 коллектора 1 припомощи сваи 9, Лругой конец троса 6,выходящий из устья 3 коллектора 1,имеет механизм 10 осевого перемещения, сообщающего ему возвратно-пос 35тупательное движение относительно асиколлектора 1. В качестве механизма10 осевого перемещения может бытьиспользована переносная лебедка илимускульная сила человека - руслового ремонтера,Дренажный коллектор работает следующим образом.В период паводка при максимальныхрасходах воды в коллекторе поступающиеиз дрен 4 с дренажными водами илистыечастицы выносятся из полости коллектора 1 в открытый канал 5, т,е, име, 50 ет кесто самопромывка полости коллектора от отложений илистых частиц,После прохождения...

Номер патента: 1427033

Опубликовано: 30.09.1988

Автор: Даишев

МПК: E02B 11/00

Метки: дренажного, коллектора, устье

...площадь была , не меньше площади поперечного сечения устьевой трубы, В устьевой трубе 1 размещен клапан 5, выполненный в виде цилиндрического поплавка, имеющего в поперечном сечении Форму двояковьпуклого сегмента, радиус которого равен радиусу устьевой трубы 1. Поплавок 5 снабжен проходящими через прорезь 4 направляющими 6 в виде дужек иэ проволоки.Устье дренажного коллектора работает следующим образом.Дренажные воды иэ коллектора 2 стекают в устьевую трубу 1 и стекают через прямоугольную прорезь 4, При этом если площадь поперечного сечения прорези 4 не меньше площади поперечного сечения устьевой трубы 1, истечение дренажной воды через прорезь 4 происходит без подпора воды в коллекторе 2, Так как истечение дренажной воды происходит через...

Номер патента: 1427034

Опубликовано: 30.09.1988

Автор: Малишаускас

МПК: E02B 11/00

Метки: дренажная

...Крылова Техред Л,Сердюкова Корректор С. Черни Редактор А. Огар Заказ 4831/28 Тираж 637ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к сельскохозяйственной мелиорации и может быть использовано для осушения почв в условиях сезонного действия отри 5 цательных температур воздуха.Цель изобретения - упрощение конструкции и снижение трудоемкости обслуживания дренажной системы.На чертеже представлена дренажная система, общий вид.Система состоит из дренажного колодца 1 с отверстиями в нижней части.9 ерез колодец в канал 2 выведена устьевая труба 3, Другой конец трубы 3 глухо...

Номер патента: 1427035

Опубликовано: 30.09.1988

Авторы: Ажермачев, Булавинцев, Митрофанов, Синцов

МПК: E02B 17/02

Метки: буровую, морскую, основание, платформу

...путем.Для откачки воды и подачи воздуха и цементного раствора 8 межтрубное пространство между патрубком 4и сваей 3 в нижней части патрубка установлены уплотнители 9 из эластичного материала.Перед сборкой соединения с одной стороны упоров 2, установленных на внутренней поверхности опорной стойки 1, закрепляют ограничители О, которые препятствуют его саморазмыканию. Для последующего демонтажа в верх 55 ней части промежуточного элемента5 размещены захваты 11, Демонтажпроизводят повЬротом элемента 5 против часовой стрелки на 45 Устройство работает следующим образом.Основание устанавливают на дно моря. После этого через опорные стойки 1 забивают сваи 3 так, чтобы их верхняя часть находилась ниже верхнего обреза патрубка 4, после чего...

Номер патента: 1428787

Опубликовано: 07.10.1988

Авторы: Завьялов, Закиров, Зиневич, Минков, Ренжин, Смирнов

МПК: E02B 1/00

Метки: железобетонного, монолитного, трубопровода

...с закладным упругим герметиком 8, например, в видетрехкулачковой профильной резины.Бетонирование секций 7 трубопрово;да ведут кольцами-эаходками на участ 50ке А (фиг.1) в опалубке, состоящейиэ нескольких наружных 1, внутренней2 и торцовой 3 секций. Внутренняя 2 иторцоная 3 секции опалубки с помощьюгидроцилиндрон 5 периодически перемещаются относительно друг друга длябетонирования очередного кольца-заходки. При этом бетон укладывают черезокна в наружных секциях 1 опалубки,При бетонировании последнего кольцазаходки очередной секции 7 трубопровода (фиг.З) бетонируется первая по ширине половина герметика 8. При этом герметик 8 надежно удерживает в проектном положении (в кольцевой щели между торцовой 3 секцией опалубки и фланцем 4) армокаркас...

Номер патента: 1428788

Опубликовано: 07.10.1988

Авторы: Березницкий, Красненко, Михайлов, Федоровский

МПК: E02B 1/00

Метки: грунт, емкости, заглубленной, связный, строительства

...изобретения - сокращение стоимости работ. 10Способ строительства заглубленнойемкости осуществляют следующим образом,С поверхности земли опускной колодец с оболочкойи ножевой частью 2погружают в водоупорном пласте грун.та 3, который подстилается обводненным слоем грунта 4 с низлежащим слоемсвязного грунта 5 на глубину, при которой верх ножевой части 2 находитсяна расстоянии В от подошвы" водоупорного пласта грунта 3 (уровейь низаднища 6). Величину В предварительноопределяют иэ зависимости где Р - площадь внутреннего сеченияопускного колодца;Ь - длина окружности внутреннего 30сечения колодца;С -, удельное сцепление связногогрунта;3 ь - удельный вес воды;- удельный вес связного грунтаН - напор воды.При этом до достижения...

Номер патента: 1428789

Опубликовано: 07.10.1988

Авторы: Голубев, Лавроненко, Меламут, Перевезенцева, Торгашев, Утяганов, Чарыев

МПК: E02B 1/00, E02B 7/06

Метки: местных, намыва, напорного, сооружения

...в случае организационных и технологических простоев на отдельных участках сооружения. Предварительно перед намывом сооружения 1 возводят водосбросный колодец 10, прокладывают коллектор 11, устраивают трубчатые водовыпуски 12 в поперечном обваловании 9 и прорези 13 в отвалах 4 растительного грунта, а также разрабатывают водосбросную канаву 14 от коллектора 11 к карьеру земснарядом. Причем водо" сбросный колодец 10 и коллектор 11 устраивают в понижении, а водовыпуски 12 располагают асимметрично.Из карьеров по магистральным пульпопроводам 15 пульпу подают к намы-.ваемому сооружению 1, Подачу пульпы на соответствующую основную карту 5 осуществляют с помощью задвижек 16 и распределительного пульпопровода 17, укладываемого на эстакаде 18 со...

Номер патента: 1428790

Опубликовано: 07.10.1988

Авторы: Воробьев, Иванов, Корбут, Куницкий

МПК: E02B 1/00

Метки: плавучее, покрытие, шламохранилища

...разные стороны от вершины выпуклости навеса 4 наклонно в сторонысоответственно расположенных корытообразных водосборных лотков 1, выполненных с поперечным сечением, уменьшающимся по длине. Снизу к лоткам 1подсоединены водосборные трубы 8,по которым осадковые воды отводятся35в водосборный колодец 9, из которогооткачиваются насосом 10. Осадковыеводы могут отводиться по заборнойтрубе 11 и самотеком за пределы шламохранилища. 40Ряды навесов 4 располагают такимобразом, чтобы они находились в направлении, наиболее совпадающем спреобладающим направлением ветров вданной местности в весенне-летнийпериод.Для повьппения воздухообмена и соответственно испарительной способности торцовые стороны весон 4 выполнены открытыми и снабжены...
