E02B — Гидротехнические сооружения

Номер патента: 1446228

Опубликовано: 23.12.1988

Автор: Кремер

МПК: E02B 7/26

Метки: автоматический, затвор

...водственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение отн".:итсинике и может быть испог,ьз.:вано в составе механического оборудования гидросооружений.5Цель изобретения - улучшение экологических характеристик эа счет исключения резких колебаний уровня воды в нижнем бьефе.На фиг,1 изображен автоматический 10 затвор, вертикальный разрез; на фиг,2 - разрез А-А на фиг.1.Над порогом 1 водосброса 2 посредст" вом пружины 3 подвешено пролетное строение 4 с выполненной в нем сужающейся 15 кверху полостйо 5, сообщенной с верхним бьефом посредством отверстия в виде вертикальной прорези б. Автоматический затвор работает 20 следующим образом.При повышении уровня воды в верхнем бьефе полость 5 через вертикальную прорезь...

Номер патента: 1446229

Опубликовано: 23.12.1988

Авторы: Боровской, Вострова, Черкасов

МПК: E02B 8/08

Метки: водозаборного, рыбозащитное, сооружения

...на.входе камеры 1 вертикальным щитом 2 О5 с горизонтальными щелями 6, а навыходе камеры 1 - затворами 7, выполненными в виде горизонтальныхбалок 8 корытообразного профиля, итяг-пластин 9, прикрепленных к торцаи балок 8 по их полкам 10, направленным в сторону входа в камеруПластинь 1 9 и полки 10 балок 8 имеютодинаковую ширину, равную ширинерыбоотвода, выполненного в виде лотка 11, примыкающего к торцам балок8, Щит 5 н затворы 7 соединены сприводом для их подъема и опусканияне показан),Рыбозащитное устройство работаетследующим образом.В начале работы щит 5 и затворы7 находятся, например, в положении,показанном на фиг.2. Поток воды,подходящий из водотока 3, проходит 40через горизонтальные щели б щита5 и горизонтально установленные...

Номер патента: 1446230

Опубликовано: 23.12.1988

Авторы: Батюшин, Боровской, Черкасов, Шкура

МПК: E02B 9/04

Метки: водоприемный, ковш

...комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Подписное Гроиэводствеино-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к одоприемным устройствам и может быть использовано для рыбоэащиты и борьбы с наносами.5Цель изобретения - повышение эффективности рыбозащиты и уменьшение Захватананосов при водозаборе,На чертеже изображен водоприемный ковш, план. 1 ОВодоприемный ковш выполнен в береговой зоне русла реки и включает в себя водоприемник 1, верховую ограждающую дамбу 2, водоотводящий канал 3, вход 4 которого расположен в зоне раз 15 дела потока, а выход 5 - ниже по течению, стенку 6, установленную перед выходом 5 водоотводящего канала 3.Водопрнемный ковш работает...

Номер патента: 1446231

Опубликовано: 23.12.1988

Автор: Орлов

МПК: E02B 11/00, E02B 13/00

Метки: болот, надпойменных, осушения, террас

...устойчивость его откосов.Заполнение траншейной части бассеййа фашина:и до урогня дна проводящего капала позволяет повысить устойчи- вость отвесных откосов, понизить их кальматацию и способствует аккусуляции в Фашинах чагиц твердого стока и образующейся в результате биологических процессов бактериальной.и органической слизи. Таким обра" эом конструкция инфильтрационного бассейна значительно удлиняет период эффективной его работы, а следовательно, всей системы осушения. Расчет инфильтрационного бассейна выполняют по формуле, где эа основу расчета принимают объем воды И, про- сачивающийся в единицу времени через смоченный периметр бассейна на 1 и его длины, которьй авенИ;1 ЦВ+ 2 ЪЬ 1+ Ч),.где В " шйрина бассейна по дну, м;ч -...

Номер патента: 1446232

Опубликовано: 23.12.1988

Авторы: Асанов, Голубенко

МПК: E02B 13/00

Метки: гидротехническое, сооружение

...закрепленных к щиту 10 рыча"гов 18; В конце канала 5 установлена водосливная перемычка 19 Г-образный флютбет 4 имеет консольную часть со скошенной стенкой 3 нод углом 45-60 и своими стенками 20 соединен со стенками канала 5. Стенка 2 Флютбета 4 является защитной для поплавков 11 от воздействия выходящего из затвора потокаводы. Позицией 22 обозначен всасывающий патрубок передвижной дождевальной машины.Гидротехническое сооружение работает следующим образом.В исходном положении вода в канале 5 отсутствует и верхний затвор 1 с поплавком 7 и козырьком б лежат на дне канала 5., В открытом (горизонтальжом) положении находится нижний затвор 10, При пуске воды в канал 5 происходит заполнение:.го "одой, начиная с водосливной перемькки 19, и...

Номер патента: 1446233

Опубликовано: 23.12.1988

Авторы: Ишков, Паршин, Тасбулатов, Терещенко, Цой, Шайпитенов

МПК: E02B 13/02

Метки: водовода, затвор

...Б-Б на фиг. 1 на фиг. 4 эпюры давления воды и прижимного усилия ленты.Затвор водовода содержит седло 5 1, выполненное в виде цилиндрического перфорированного патрубка, прилегающий к седлу 1 запорный элемент 2 в виде замкнутой ленты 3, натянутой на ролики 4-6, прикрепленные с возмож ностью вращения к концам 7-1 0 стержней 1 и 12, которые шарнирно соединены посредством кривошипов 3-15 одинаковой длины с осью 16, жестко закрепленной на водоводе 17, и привод 25 в виде зубчатой рейки 18 и шестерни 19, жестко соединенной с кривошипами 13-15, Стержни 1 и 12 выполнены с возможностью изменения их длины. Скребки 20 и 21 жестко прикреплены 30 к концам 7 и О стержней 11 и 12 с возможностью взаимодействия с по верхностью седла 1,Затвор водовода...

Номер патента: 1446234

Опубликовано: 23.12.1988

Авторы: Протопопов, Стаканов

МПК: E02B 15/00, E02B 3/02

Метки: водоемов, воды, испарения, поверхности

...на водоемах при площадизеркала воды до десятков км . Эксперюуеитальные данные по учету испаренйя с открытой водной поверхности изакрытой пенопластовыми плитами подтвердили правильность выбора диапазона .оптимальных размеров диаметровотверстий и углов наклона этих отверстий.П р и м е р, Берут пенопластовыеплиты, например, размером 11 м и толщиной 20 мм. На плитах проводят разметку для нахождения центров 100 отверстий. При вертикальном расположении шпинделя сверлильного станка илидреши предварительно изготавливаютдеревянный шаблон, рабочаяповерхность которого наклонена к Горизонтали непример, под 145 , На этот шаблон закрепляют лист пенопласта, подводят кшпинделю и просверливают сквозные отверстия, например, й - "20 мм....

Номер патента: 1446235

Опубликовано: 23.12.1988

Автор: Гржебин

МПК: E02B 17/00

Метки: морская, платформа

...пожара на палубе корпуса 1 в районе буровой вышки 2, например, из-за неконтролируемого выброса нефти из скважины, нижние части 9 и 10 буровой вышки нагреваются, начинается расплавление легкоплавких вставок 13 и 14, При этом стойки 3 и 4 сохраняют прочность и жесткость.3 а счет расплавления элементов плавких вставок 3 и 14 обеспечивается свободное под действием силы тяжести55 перемещение верхней части 7 внутри нижней части 9, свободное (без повышенного трения) перемещение обеспечивается зазором толщины плавкойвставки 14 и поворотом шарниров 5.К этому моменту потеряют устойчивостьгибкие связи 6. После того, как из-занаклона вьппки ее центр тяжести выйдетза опорные точки, начинается опрокиды"ванне вышки. Опрокидывание вышки...

Номер патента: 1447964

Опубликовано: 30.12.1988

Авторы: Бронштейн, Буданов, Грошев, Жебенев, Колодизнер, Мартыненко, Михлин, Ольшевский, Остюков, Пархоменко, Рубцов, Рыбалко, Шабанов

МПК: E02B 3/06

Метки: причальное, сооружение, строительства

...4 укладываюттрубчатые опорные короба 3, в стенках которых заранее выполнена перфорация. Трубчатые опорные короба 3устанавливают с наклоном в сторонуводоема, при этом отметка верха коробов должка изменяться от высшейточки, обращенной в сторону берегаи соответствующей отметке максимального уровня воды в водоеме, до нижних точек, расположенных в местахвыходов короба 3 в водоем и соответствующих минимальному уровню воды впоследнем. После установки трубчатых опорных коробов 3 приступают кмонтажу цилиндрических оболочек 1и 2, которые устанавливают на основание с опиранием на трубчатые опорные короба 3 и соединяют с последними. После этого в местах соединения цилиндрических оболочек 1 и 2 струбчатыми опорными коробами 3 выполняют перфорацию...

Номер патента: 1447965

Опубликовано: 30.12.1988

Авторы: Асеев, Городисский

МПК: E02B 3/06

Метки: взрывных, воздействий, гидротехнического, защиты, сейсмических, сооружения

...7 фермы 4 в рабочем положении, Ферма 4 закреплена при помо. щи шарнира 8 на напорной грани 9.Балластные емкости 5 и 6 имеют снизу по одному отверстию 10 и сверху по одному отверстию 11, снабженному вентилем (не показан), Эластичные камеры 3 теплоизолированы, размещены на плавучей ферме 4 и имеют 40 внутри жесткий стакан 12 с перфорированной верхней крышкой 13, Внутри стакана 12 установлен датчик 14 уровня поплавкового типа с релейными контактами, последовательно включен ными в цепь нагревателя 15 (в данномслучае электронагревателя), представляющие в совокупности систему терморегулирования. Электроэнергия подается к нагревателю 15 по кабель 50ной линии (не показана).Рабочее тело в жидкой фазе занимает при погружении уровень 16...

Номер патента: 1447966

Опубликовано: 30.12.1988

Автор: Рощупкин

МПК: E02B 3/12

Метки: ветровой, водной, грунтового, защиты, сооружения, эрозии

...слойна грунтовом сооружении; Н - толщиназащитного слоя 5.Способ осуществляют следующим образом,На поверхности естественного грун0та 1 грунтового сооружения (фиг. 1)наносят первый слой нефти. Нефть может быть нанесена любым из известныхспособов: разливом из автоцистерны,разливом из торца трубопровода, Разбрызгиванием и т.п. Дают время навпитывание нефти в грунт, После пропитки нефтью приповерхностного слоягрунта разлитую нефть воспламеняют.Из нефти выгорают легкие фракции,тяжелые фракции расплавляются и ста 50новятся текучепластичными, Они за.текают в пустоты между частицамигрунта и в поры в грунте. После выгорания из нефти легких фракций пламя гасят. Расплавленная масса сос 55тавлящцих нефть тяжелых фракций спекается с нагретыми...

Номер патента: 1447967

Опубликовано: 30.12.1988

Авторы: Бондаренко, Денисов, Щепанский

МПК: E02B 7/02

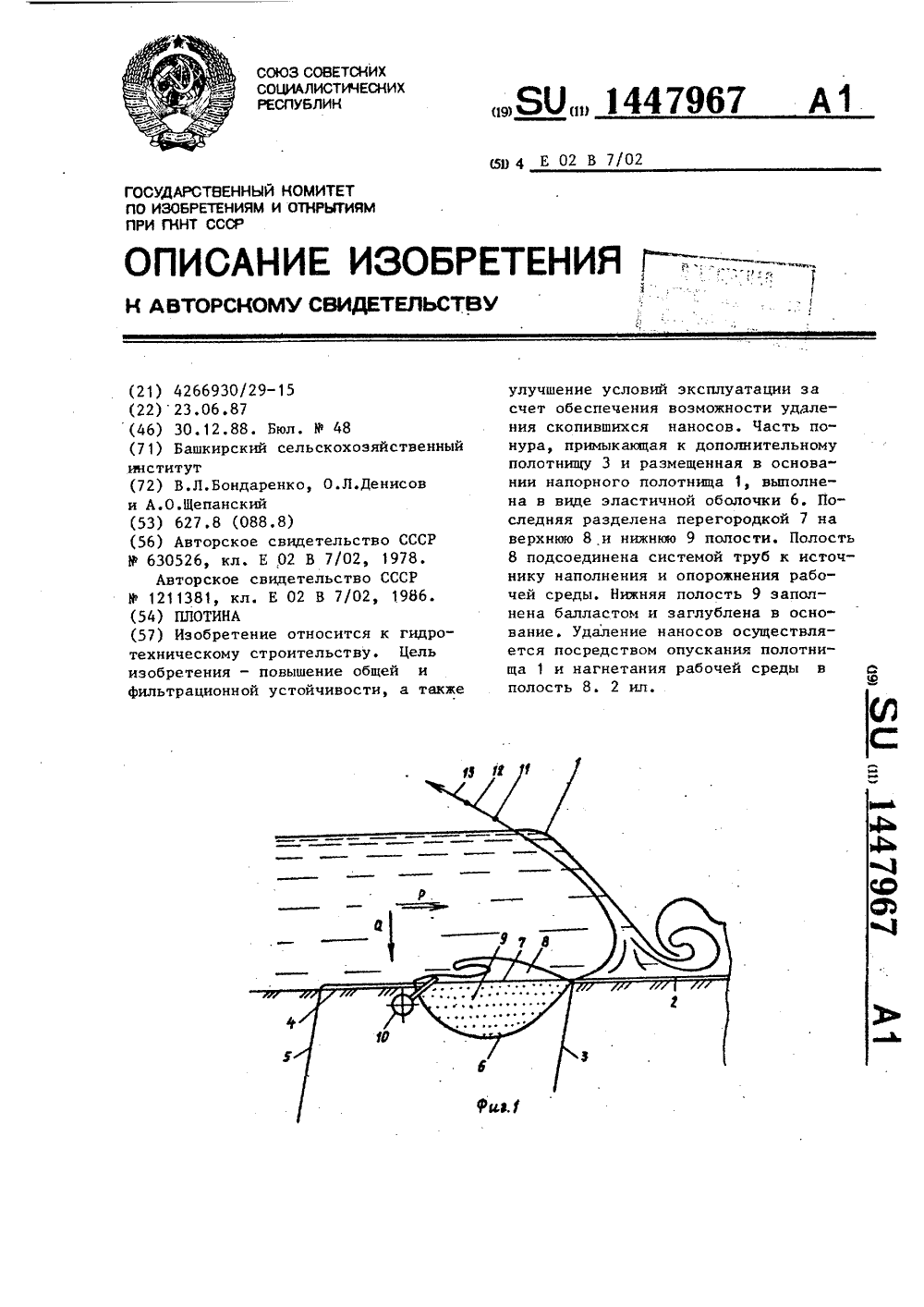

Метки: плотина

...в виде рулона, подтаскиваются к реке и разматываются в ее русле так, Чтобы 45 свободный конец 5 понура и дополнительное эластичное полотнище 3 разместились в заранее подготовленных траншеях под углом к дну реки и параллельно друг другу.Для фиксации полотнища 3 и конца 5 траншеи заполняются местным грунтом, песком, гравием или жесткой бетонной смесью с послойным уплотнением. Затем в подготовленные профильные выемки в дне реки укладывается система трубопроводов 10 и трехслойная оболочка 6 понура, нижняя полость 9 которой заполняется балластом - песком, мелким гравием илиместным грунтом.После этого на дно реки укладывается эластичный понур 4 и устанавливается в рабочее положение напорноеполотнище 1, параболические выборки11 которого...

Номер патента: 1447968

Опубликовано: 30.12.1988

Авторы: Назаренко, Сидоренко, Яковлева

МПК: E02B 7/06

Метки: золошламовых, складирования

...сброса пульпы стороны включают вработу плавучую насосную станцию 6для откачки осветленной воды на использование в обороте или для сбросав водоем. Очередность сброса пульпыдля эолошламоной смеси металлургического производства, со средней круп" костью частиц 0,01 мм устанавливают через 1 ч, что соответствует практически полному отстою твердого в стоячей воде. Очередность сброса обеспечивает злектрофицированным дросселем 12, который устанавливают на разветвлении спаренных плавучих пульпопроводов 4.После намыва гребня шлама плавучими пульпопроводами подают пульпу в трубопровод 8 временного сброса пульпы в золошламонакопителе 1, а пульпопроводы 4 отсоединяют от штуцера 10 с намытым гребнем, подсоединяют к следующему штуцеру, более близкому...

Номер патента: 1447969

Опубликовано: 30.12.1988

Авторы: Ли, Никоноров, Шаграй

МПК: E02B 7/06

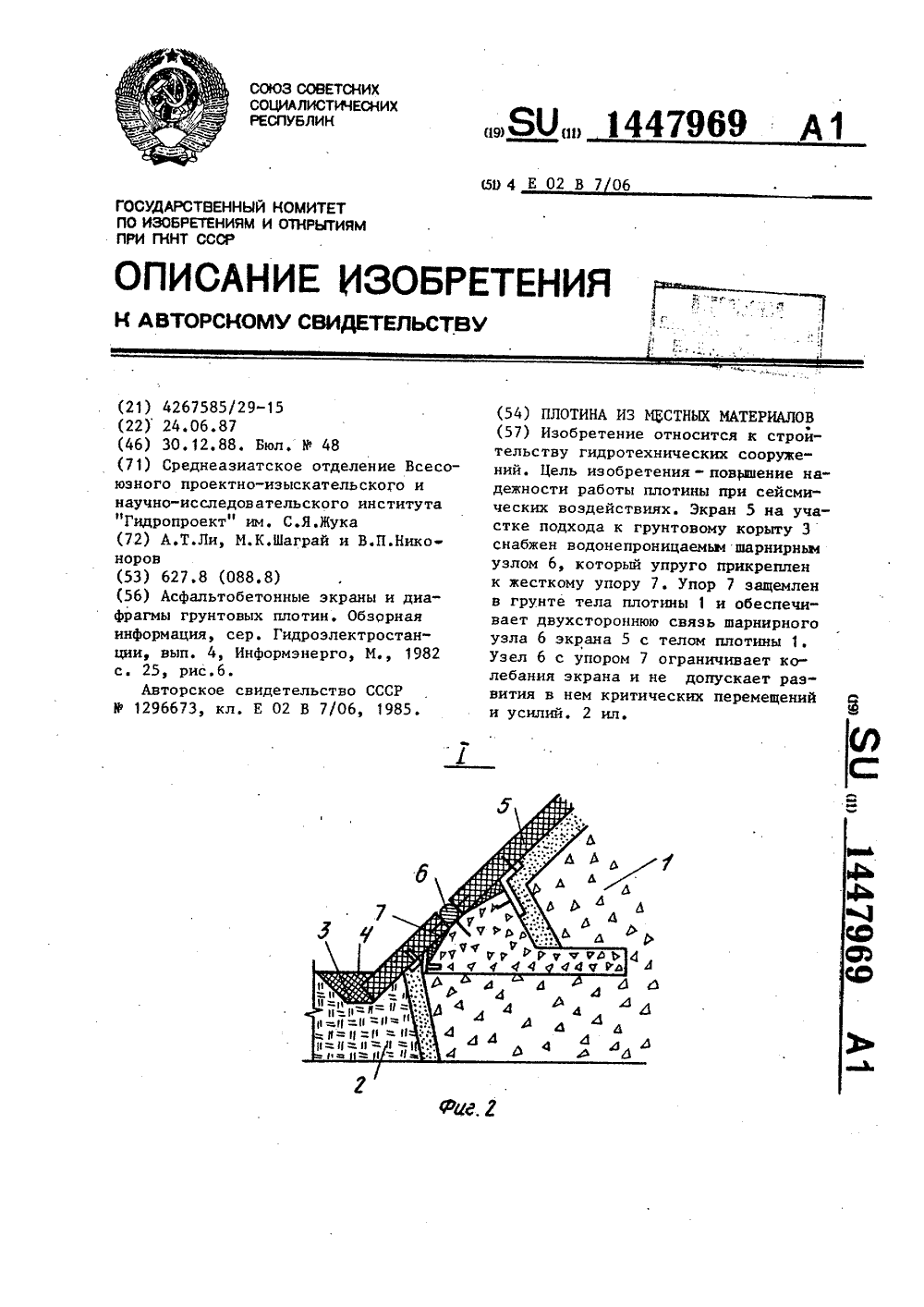

Метки: местных, плотина

...плотиныукладывать с сокращением объемов работ по их уплотнению. В результатене только увеличивается сейсмостойкость и надежность плотины, но и повышается.ее экономичность. Составитель В.КазаковРедактор А,Лежнина Техред Л.Сердюкова Корректор Э.ЛончаковаФЗаказ 6817/34 Тираж 637 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к строительству гидротехнических сооружений и может быть использовано при возведении плотин из местных мате риалов.Цель изобретения - повышение на" дежности работы плотины при сейсмических воздействиях.На фиг.1 изображена предлагаемая плотина,...

Номер патента: 1447970

Опубликовано: 30.12.1988

Авторы: Лавров, Мельников, Рохман

МПК: E02B 8/06

Метки: воды, гаситель, потока, энергии

...выходе из гасителя установленаЧ-образная в плане забральная стенка 9, обращенная вершиной к отводящему каналу 2 и опирающаяся боковыми сторонами на последнюю по направлению движения потока перегородку 4,а вершиной - на опору 10, установленную на дне 5 колодца 3,Забральная стенка 9 выступает запределы последней перегородки 4 на 45величину, равную ширине растеканияволнового потока, перетекающего че-рез эту перегородку 4 при наибольшемрасходе.Гаситель работает следующим образамм.Часть волнового потока, поступаяиз быстротока 1 в колодец 3, сталкивается с перегородками 4 и попадает в каналы 7 между ними, а оттуданаправляется в боковые каналы 8,дру"гая часть потока через центральныепрорези - окна 6 уменьшающихся размеров поступает из...

Номер патента: 1447971

Опубликовано: 30.12.1988

Авторы: Рабухин, Флейтман

МПК: E02B 9/06

Метки: водопропускное, сооружение

...20 элементов 3, примыкающих к стенке трубы 1 и установленных один за другим вдоль трубы 1 с последовательным смещением по ее окружности. Элементы 3 установлены с возможностью сме 25 щения по окружности трубы 1 и фиксации, Оптимальное смещение элементов 3 друг относительно друга по окружности трубы 1 составляет 10-15.В процессе пропуска воды с наноса ми через входную часть трубы 1 происходит закручивание потока элементами 3 за счет последовательного их смещения по окружности трубы 1. Это приводит к работе трубы 1 полным сечением что.уменьшает динамические нагрузкина трубу 1 и основание 2, увеличивает пропускную способность трубы 1и снижает вероятность осаждения в нейнаносов. Наносы, осевшие на уступахэлементов 3, не влияют на степень...

Номер патента: 1447972

Опубликовано: 30.12.1988

Авторы: Пшеничный, Сапожников

МПК: E02B 15/00

Метки: вертикальных, водоеме, воды, создания, токов

...6.Устройства могут быть объединены вгруппы посредством жестких элементов7 и 8 (Фиг.5 и 6). Пластины 4 могутбыть соединены между собой гофрами 9(фиг.4).За счет волнения в водоеме трос 2под воздействием поплавка 1 и груза 3совершает продольные колебания. Если упоры 6 расположены ниже пластин 4, то при движении троса 2 вниз пластины 4 складываются вдоль троса 2 и не препятствуют его перемещению. При движении троса 2 вверх пластины 4 ложатся на упоры 6, захватывают объем воды, находящийся над ними, и перемещают его вверх к поверхности водоема, Создается вертикальный ток воды в водоеме из донных слоев к его поверхности. При расположении упоров 6 выше пластин 4 происходит перемещение поверхностных слоев воды вглубь водоема.В системе...

Номер патента: 1447973

Опубликовано: 30.12.1988

Авторы: Бабаев, Гаджи-Заде, Ефремов, Мамедов

МПК: E02B 17/02

Метки: блоков, монтажа, морской, опорных, платформы, стационарной, стойками, трубчатыми

...эаводки опорного блока в направляющие захваты 8 на изогнутом конце 16 траверсы 40 предусмотрен ограничитель поворота.После установки опорного блока 14 в подводный грунт вынимают пальцы 6 и с помощью крана 13 перемещают внутрь секции 5, освобождая захваты 8 от наружных стоек опорного блока 14. Для установки следующего опорного блока 17 с помощью крана 13 приподнимают телескопическую траверсу 3 на опорном блоке 2, выводят ее из зацепления с наружной стойкой 1, поворачивают на 90 и вновь вводят в зацепление с наружной стойкой 1 опорного блока 2. Далее вынимают телескопическую траверсу 4, установленную в наружной стойке 1, и переставляют в наружную стойку 18 опорного блока 2, а затем производят дальнейшие операции, аналогичные операциям...

Номер патента: 1448066

Опубликовано: 30.12.1988

Автор: Илюшин

МПК: E02B 9/06, E21D 11/10

Метки: безнапорных, сопряжения, туннелей, узел

...2 изображен общий вид узла сопряжения в плане; на фиг. 3, 4 - разрез А-А на фиг, 1 и 2.Узел сопряжения безнапорных туннелей основного 1 с продолжением в обе стороны и примыкающего 2 включает обделки 3, омоноличенные с грунтовым массивом 4, и несущие железобетонные пояса, расположенные в пределах толщины обделок 3.Несущие пояса выполнены в виде пространственного арматурного каркаса, ветви которого в своде 5 и стенах 6 обделок узла сопряжения в плане сходятся и соединены в точке пересечения продольных осей основного 1 и примыкающего 2 туннелей. При этом две ветви 7 и 8 проходят вдоль линий 9 пересечения обделок 3 смежных туннелей, а одна ветвь 10 - перпендикулярно оси главного туннеля 1. В стенах 6 ветви каркаса выполнены в виде колоннВ...

Номер патента: 1449626

Опубликовано: 07.01.1989

Авторы: Зимин, Онуфриенко, Сокольников, Хомицкий

МПК: E02B 3/06

Метки: возведения, оградительного, сооружения

...= (2,0-2,5)шоф Ви 50 20 и контура подножья 41 оградительного сооружения 21.Работы по оконтуриванию опорнымизнаками подножий 40 и 41 соответственно подводной бермы 20 и оградительного сооружения 2 выполняют по ме"ре возведения их тел.Строительные работы по осуществлению способа начинают с возведения те- Ола подводной бермы 20. Возводят берму известным способом, например,средствами гидромеханизации из местных легких грунтов, например песчаных в 15Тело подводной бермы 20 начинают возводить с корневой части 22участка 42, расположенного у вершины мыса 2, где происходит переходвдольберегового волнового течения 208 в течение 9 со свободными границами 11. При этом участок 42 расположен на продолжении 13 линии наветренного берега в водоем.На...

Номер патента: 1449627

Опубликовано: 07.01.1989

Авторы: Галинский, Коваль, Кухоновский, Смородинов, Чернухин

МПК: E02B 3/16

Метки: возведения, диафрагма, противофильтрационная

...аналогичную форму, что и уплотнительная перегородка 4 в плане, Кроме того, уплотнительная перегородка 4снабжена вертикальными стойками 7,служащими как для опускания уплотнительной перегородки 4, так и для врезки в стенки траншеи 1. После установки уплотнительных перегородок 4 верхние кромки боковых открылов 8 перего- Аородки заполняют на бортах траншеи 1,На дневной поверхности приготавливают вспененный заполнитель 5 путемперемешивания твердой фазы с технической пеной и водой, получая вспене 15ный как твердеющий, так не твердею"щий заполнитель, Плотность вспененного заполнителя доводят до плотностиглинистой суспензии в траншее путемизменения процентного содержания комОпонентов,Вспененный заполнитель 5 подают в траншею 1...

Номер патента: 1449628

Опубликовано: 07.01.1989

Авторы: Архангельский, Бец, Тарасевич

МПК: E02B 3/16

Метки: возведения, завесы, противофильтрационной

...завесы.На фиг.1 показано исходное положение полотнища перед опусканием; на фиг,2 - погружение первого стержня: на фиг.З - погружение второго стержня 15 Способ осуществляют следующим образом,Под защитой глинистой суспензии отрывают траншею 1 ниже отметок водо упора, раскладывают вдоль траншеи жесткие стержни 2 и соединяют их между собой шарнирными узлами, затем к стержням 2 присоединяют нижний край последовательно наращиваемого у 25 края траншеи непрерывного полотнища 3 из водонепроницаемого материала. Затем к крайнему стержню с обеих сто"рон присоединяют груз 4, после чего стержень погружают до дна траншеи. Затем аналогичный груз 4 присоединяют к концу следующего стержня в месте шарнирного узла и процесс погружения...

Номер патента: 1449629

Опубликовано: 07.01.1989

Авторы: Жиленков, Новожилов, Садлей

МПК: E02B 7/06

Метки: возведения, грунтовой, плотины

...часть крупных Фракций грунта, общее весовое количество которых в материале центральной зоны должно быть от 10 до 50% по массе.Тройниковым распределителем 7 пульпы осуществляют дозировку грунта, подаваемого в центральную зону из магистрального пульпопровода. ф о р м у л а и з о б р е т е и и я Составитель В. Байдаков Техре М,Дидык Корректор В.Гирняк Редактор М.Бланар Заказ 6938 ДО Тираж 637 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграФическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к гидротехческому строительству. Цель изобетения - повьппение эксплуатационнойадежности и сокращение затрат навозведение плотины,На...

Номер патента: 1449630

Опубликовано: 07.01.1989

Авторы: Борисов, Голубев, Ливицкий, Тихонюк, Торгашев

МПК: E02B 7/06

Метки: намыва, сооружений

...расподоженные водовыпуски 8 для направле ния потока вдоль продольной оси соору 1 кения 1. Одновременно с выпуском фэвесенесущего потока осуществляют отбор верхних его слоев через водосли" ы 9 с порогом, которые устраивают во 3 нутренней 3 дамбе непосредственно а траншеями б ниже по течению. Велиыну отбираемого расхода потока для каждого водослива определяют из уравнения 40(Я. .- Ц )(1-)о Ц 1 ъ где Яь - искомый расход водослива; Йа- Расход н мутность взвесенесущего потока в подво дящем канале выше траншеи;) Ц,- расход и мутность вэвесенесущего потока в траншее; 50 1,р - ТРанспоРтиРУюЩаЯ способность потока в подводящем канале. Подставляя в формулу различные55 значения Я, определяют транспортирующую способность потока р, и сравнивают...

Номер патента: 1449631

Опубликовано: 07.01.1989

Авторы: Голубев, Ливицкий, Михайлин, Тихонюк

МПК: E02B 7/06

Метки: водосбросная, намыва, напорного, сооружения

...4, которая объединяет несколько водосбросных колодцев 2, Затемустраивают обвалование 6 и проводятдвусторонний намыв иэ пульпопроводов 7,После намыва слоя грунта 8 к вадосбросным колодцам 2 подсоединяют новый ярус распределительных коллекторов 3 с одновременным отключением нижнего яруса с помошью заглушек 9 и намывают следующий слой грунта и т,д, Капорной фильтрацией, возникающей в поровой среде, мелкие фракции грунта из осветленной воды переносятся и заполняют промежутки между крупными частицами намытого грунта, тем самым создавая противофильтрационное ядро 10,Формула изобретения1. Способ намыва напорного сооружения, включающий намыв крупнообломочного материала, его кольматацию в пределах противофильтрационного элементаподачей...

Номер патента: 1449632

Опубликовано: 07.01.1989

Автор: Рогалевич

МПК: E02B 7/26

Метки: водопропускной, рогалевича, узел

...7 с опорно-ходовыми чстями 8, расположенными в пазах 3. Д)тя перекрытия ниши 6 водопропускной 25 уэел снабжен крышкой 9, шарнирно закрепленной кромкой 10 к верховой гранй ниши 6. На низовой грани ниши 6 Установлена магнитная защелка 11. В пазах 3 установлены приспособления, 30 перекрывающие пазы 3 заподлицо со сгенками 4, выполненные в виде поп,лавков 12 с направляющими 13,Водопропускной узел работает следующим образом. 35 1При закрытом отверстии 1 затвор 7 находится на пороге 2, крышка 9 от-. крыта, поплавки 12 утоплены в приямк 1 и 5При открывании отверстия 1 про исходит подъем затвора 7. Поплавки 12,всплывая, перемещаются по направляюн 1 им 13 и закрывают не занятую затвором 7 часть пазов 3 эаподлицо со стенками 4, При полном...

Номер патента: 1449633

Опубликовано: 07.01.1989

Авторы: Гасанов, Данялов

МПК: E02B 11/00

Метки: дренаж, мелиоративный

...работает при осушении заболоченных и затопленных территорий, при промывках засоленныхземель, переувлажнении или чрезмер-"ных атмосферных осадках (ливнях,наводнениях), а также для созданиявоздушного режима почвы. Б остальныхслучаях дренаж работает в самотечномрежиме,При принудительной работе дренажа насос 7 берет воду из, колодца 4,подает ее к насадку 8, а затем вколлектор 12, Струей воды в насадке8 под действием разрежения захватыва 50ется воздух из скважины 9 и из трубы 6. Под действием разряжения вдренах и в скважине 9 усиливаетсяприток грунтовых вод к дренам 1,Через поры почв в скважину 9 поступает воздух из атмосферы, 55В режиме принудительной откачкиуровень воды в колодце 4 и уровеньгрунтовых вод на территории опускаются ниже...

Номер патента: 1449634

Опубликовано: 07.01.1989

Авторы: Габричидзе, Разумовская, Шатберашвили

МПК: E02B 13/02

Метки: вод, микропонижений, отвода, поверхностных

...и верхнимклапаном 12, отверстия 13 и 14 дляпоступления воды при высоких горизонтах с затворами, опорную плиту15 для сильфона 3 (или гибкой емкости с защитной сеткой) и стойки-упо"ры 16.Устройство работает следующим об"разом.В случае малой глубины воды в пониженной части местности или в"блюдце" процесс сброса воды начинается с погружения устройства в воду.Через обратный клапан 1 вода начинает поступать по трубе 2 в сильфон 3и одновременно в выходящую ветвь сместным сужением 4, затем емкость 5поднимают до максимального уровня,фиксируют упорами 6 и сверху в емкость 5 заливают воду (отверстия13 и 14 закрыты, клапан 1 закрыт),гибкая труба 7 сифона навешиваетсяна вспомогательную стойку-штатив 8ступенями постепенно вверх. Нижнийклапан 9...

Номер патента: 1451205

Опубликовано: 15.01.1989

Авторы: Голубев, Лавроненко, Ливицкий, Меламут, Тихонюк, Шкундин

МПК: E02B 1/00, E02B 7/06

Метки: возведения, напорного, противофильтрационным, сооружения, элементом

...переносятся и заполняют промежутки между крупными частицами намытого грунта, тем самым создавая противоФильтрационное ядро 8, Для обеспечения однородности и водонепроницаемости противофильтрационного элемента водосбросные перфорированные колодцы 3 располагают в шахматном порядке,При возведении гидротехническогосооружения на сильно водопроницаемом основании предварительно под зоной противофильтрационного элементапроизводят работы по инъекции основания через буровые скважины, Последние подключают к водосбросному коллектору и используют по изложенномуспособу для создания противофильтраи.:онного элемента в теле намываемогосооружения,формула и з о б р е т енияСпособ возведения напорного сооружения с противофильтрационным элементом,...

Номер патента: 1451206

Опубликовано: 15.01.1989

Автор: Галактионов

МПК: E02B 15/00, E02B 3/02

Метки: рек, стока

...вне русла малой реки 2, гидротехнические сообружения с затворами 3 на русле малой реки, подводящий канал 4 к водохранилищу, затворы 5 на подводящем канале, здание пульта 6 управления системой посадки высших водных растений 7 в водохранилище, отводящий канал 8. На малой реке в створе гидротехнических сооружений размещены контрольно-измерительные датчики 9, регулирующие температуру, уровень, взвешенные вещества, водо- родный показатель, электропроводность, растворенный кислород, окислительно-восстановительный потенциал воды в реке, соединенные с аппаратурой на пульте управления. Механизмы затворов гидротехнических сооружений в русле малой реки и затворов на подводящем канале к водохранилищу также выходят на пульт...
