E02B — Гидротехнические сооружения

Номер патента: 1027329

Опубликовано: 07.07.1983

Авторы: Луговой, Матвеев

МПК: E02B 7/48

Метки: затвор, крышевидный

...- ЗОправляющие, в которых установлен шарнир низовой створки.Кроме того, низовая створка выполнена в виде решетки.Причем затвор снабжен родными, установленными с воэможностью вращенияна оси верхнего шарнира.Ца фиг, 1 изображен крышевидиый затвор, вид сверху; на фиг. 2 - разрезА-А на фиг, 1; на фиг. 3 Разрез Б-Б .4 б,на фиг, 1; на фиг. 4 - разрез Б-Б нафиг, 1, при прокопе всасывающего патрубканасосной станции с верхнего бьефа;на фигЛто же, при прохождении всасывакицего патрубка над затвором.45Крышевидный затвор состоит иэ верховой 1 и низовой 2 наклонных створок,соединенньа в верхней части шарниром 3и установленных между вертикальнымистенками 4 подпорно-перегораживающегосооружения, вдольфлютбета которого усзроены...

Номер патента: 1027330

Опубликовано: 07.07.1983

Авторы: Комаров, Куликов

МПК: E02B 8/08

Метки: побудительное, рыбопропускного, сооружения

...с цепью2 .2Недостатками известного устройства являются значительный износ ведущего звена, а также низкая надежность его в случае применения в сооружениях про-, должительной длины, разделенного тем пературно-осадочными швами.Объясняется это тем, что с изменением температуры изменяется натяжение цепей, тем самым создается возможность их разрыва. 3Белью изобретения является повыше ние надежности работы устройства.Бель достигается тем, что цепь вы-, полнена незамкнутой, при этом один конец цепи жестко закреплен на корпусе3 рыбопропускного сооружения, а другойсвязан с натяжным устройством.На фиг. 1 изображен план рыбонако пительного лотка рыбоподъемника и тележка побудительного устройства; на фиг. 2 - разрез А-А на фиг,. 1; на...

Номер патента: 1027331

Опубликовано: 07.07.1983

Автор: Илюшин

МПК: E02B 9/06

Метки: водосбросного, обделка, туннеля

...обдеокатуннеля на участке пересечения тектонического разлома, продольный разрез;на фиг. 2 - промежуточное относительное положение двух смежных колец обделки; на фиг. 3 - относительное положение двух смежных колец обделки примаксимально поднявшемся низовом максимально опустившемся верховом) кольце;на фиг. 4 - то же, при максимально опустившемся низовом (максимальноподнявшемся верховом) кольце,Обделка включает верховое по на-правлению течения потока кольцо 1 инизовое кольцо 2, отделенные друг отдруга в створе разлома 3 сквознымплоским швом 4, перекрытым эластичными уплотнительными элементами 5, жест-.ко скрепленными с торцом б верховогокольца 1.Уплотнительные элементы могут бытьвыполнены из резины в виде пустотелыхкулачков с...

Номер патента: 1027332

Опубликовано: 07.07.1983

Авторы: Афанасик, Рябцев

МПК: E02B 11/00

Метки: мелиоративная

...пространства способствует оттоку влаги из вышележащего пахотного слоя и отводу ее на наклонный участок кротовой дрены. Учитывая, что заполнитель выведен на наклонный участок с заглублением, от- вод влаги будет несколько ускорен, так как на участке с заглублением мелко- пористого заполнителя будет создаваться дополнительное отсасывающее давление, численно равное разнице между глубиной заглубления и капиллярным давлением в виде пахотного слоя, вы раженных в см водного столба, т.е, мелкопористый .заполнитель, выполненный с заглублением в средней части междренного пространства, ускоряет отвод излишков влаги.Крупнопористый заполнитель на участке, прилегающем к дрене уменьшает ка-пиллярный отток влаги из пахотного слоя и в то же время...

Номер патента: 1027333

Опубликовано: 07.07.1983

Авторы: Кокорина, Юткин

МПК: E02B 11/02

Метки: дрен, кротовых, создания

...для создания кротовых дрен состоит иэ рамы 1, навешиваемой на трактор, с жестко укрепленными на ней ножом-стойкой 2, трубопроводом 3 для подачи сжатого воздуха, трубопро водом 4 для подачи бетонного раствора и изолированным положительным электро; дом 5.Роль отрицательного электрода играет горизонтальный стержень 6 в нижней 45 части ножа-стоЯки 2, причем внутри стержня выполнен канал для подачи сжатого воздуха.Нож-стойка 2 шарнирно соединен с дренером 7, который в свою очередь, ,также шарнирно связан с дренером 8, расположенным последовательно. дренер 7 выполнен с каналом 9 дляподачи сжатого воздуха, причем в целяхобеспечения компрессии его диаметр на 0,15-0,20 мм меньше диаметра дренера 8.Предлагаемое устройство работаетследующим...

Номер патента: 1028765

Опубликовано: 15.07.1983

Автор: Дубровский

МПК: E02B 3/06

Метки: набережная, причальная

...в элементах причала,Поставленная цель достигаетсятем, что набережная оборудована 40домкратным узлом, связанным с нижнейчастью экрана посредством тяги.При этом домкратный узел можетвключать домкраты, поршни которыхсвязаны жесткой штангой, и фиксируюшую гайку, которая навернута навертикальный цилиндрический элемент,жестко связанный с кожухом домкратного узла.Кроме того, тяга, связывающаянижнюю часть экрана с домкратнымузлом, снабжена двумя пятами, однаиз которых опирается на штангу, связывающую поршни домкратов, а вторая -на фиксирующую гайку.55На фиг. 1 показана причальнаянабережная, поперечный разрез, нафиг. 2 - устройство с помощью которого можно регулировать степень натяжения тяги,Шпунтовая стенка 1 соединена с 60верхней...

Номер патента: 1028766

Опубликовано: 15.07.1983

Авторы: Григорьев, Ляпин, Придорогин

МПК: E02B 9/04

Метки: вод, водоприемник, забора, поверхностных

...на фиг. 2 - то же, в плане, на фиг. 3 - водоприемник с тросами, на Фиг. 4 - то же, в плане.Водоприемник бетонной плотины 1 включает напорный водовод 2. Перед входным отверстием водовода 2 установлено водопереливное устройство, выполненное в виде щита 3, шарнирногс закрепленного на оси 4 между верти кальными стенками 5. Ось 4 прикрепле. на к напорной грани плотины 1. Вертикальные стенки,5 снабжены верти" кальными направляющими,б. Щит 3 нмеет поплавки 7, а вертикальные 60 стенки 5 снабжены поплавками 8. Боковые ребра щита 3 сопряжены .с возмож ностью перемещения относительно соответствующих смежных с ниик поверх, ностей вертикальных стенок 5. 65 Когда плотина 1 уже возведена и водохранилище наполнено, анкеровка. осй 4 щита 3...

Номер патента: 1028767

Опубликовано: 15.07.1983

Авторы: Квятковская, Кривченко

МПК: E02B 9/06

Метки: гидравлического, снижения, удара

...заполнения водовозка могутобразовываться замкнутые воздушныеполости которые прорываются в резер-вуар, а также н гидромашину, вызываядополнительные динамические нагрузки,для защиты нодовода от попаданияв него воздуха принято стояк уравнительного резервуараобъединять с до 35иоввятельным, одним или несколькими,Регулирующнм объемом.Известно устройство, включающеестояк и узел сопряжения уравнительного резервуара, а также камеру в фкачестве нижнего регулируемогообъема 1,Недостаток устройства заключаетсян значительных объемах и стоимости работ,связанных с обустройством камеры 45предохраняющей напорный водовод отпопадания в него воздуха при резкомизменении положения затворов.Известно также устройство дляснижения гидравлического удара,...

Номер патента: 1028768

Опубликовано: 15.07.1983

Автор: Авербух

МПК: E02B 13/00

Метки: орошения, подпочвенного

...2 посредством горловины б, внутри которой размещена сетка 7. На сетке 7 в полости воронко образного собирателя 1 насыпан слоймелкозернистого дренирующего материала 9. Полость воронкообразногособирателя 1 сообщается с полостьюнакопительной емкости 2 только через обводную трубу 10, который входом герметично присоединен к горловине б, Обводная труба 10 на выходеимеет проволочное ограждение 11.Накопительная емкость 2 герметичноразделена гибкой оболочкой 12 на по-лость, сообщенную с воронкообразнымсобирателем 13 и полость 14, заполненную веществом 15 с низкой температурой кипения.В полости 14 находится собранная поверхностная идренажная вода 16,Устройство снабжено двумя трубчатыми отводами 17 и 18, одним концом выходящими на поверхность...

Номер патента: 1028769

Опубликовано: 15.07.1983

Авторы: Акимжанов, Сатаркулов

МПК: E02B 13/00

Метки: бурным, водовыпуск, канала, течением

...отвода 1.Однако подача воды в отводы вколичествах, меньших расчетных (максимальных) расходов, осуществляетсяпри прикрытых затворами отверстиях.Когда отключается водоотбор (затворы полностью опущены), наносы попавшие через решетку в галерею, за- (5наливают ее, Этим ухудшается эксплуатация сооружения.Известен также водовыпуск иэ канала с бурным течением, включающийвыполненный на дне канала колодец,. 2 Осоединенный с отводящим водоводомщит, установленный в горизонтальнойоси и верхней части стенки колодца,обращенной в сторону движения пото.кар и горизонтальный козырек, закрепленный на противоположной стенке Г 2).Недостаток этОго устройства -низкая пропускная способность,Цель изобретения - Повышение 30пропускной способности,Поставленная...

Номер патента: 1028770

Опубликовано: 15.07.1983

Авторы: Алиев, Божко, Журавлев, Таджиев

МПК: E02B 15/00

Метки: гидроузла, каналов

...б ),подготавливаемого к йромцву. Если при этом величина проьивного расхода воды промюваемого канала 5 не достигнута и имеется возможность дальнейшего его увеличения, то величину расхода воды промываемого кайала 5 увеличивают за счет уменьшения величин расходов воды остальных каналов, в порядке их очередности (в данном случае канала 6), до величин., определяемых по Формулам.(трО-Т 1-1 О-ифли),Т.где 1 -порядковый номер канала,при отсчете нумерации от проьаваемого канала (промцваевий 1 =1, подготавливаеьый=2 и т.д.).Ь,Ю; - действительный объем воды,присработке которого уровень воды водо"хранилища (или отводящего канала воконченном сечении) снижается доминимально допустимого значения;91 я,- минимально допустимыйрасход воды,Т - время,...

Номер патента: 1028771

Опубликовано: 15.07.1983

Авторы: Бабаев, Джавадов, Караев, Хачемизов

МПК: E02B 15/04

Метки: воды, местах, нефти, поверхности, сбора, труднодоступных

...нефтьиначе как после притопления рабочего органа на глубину 300-400 мм.Чтобы решить задачу притопления рабочего органа в нужное время, устройство дополнительно снабжено источником сжатого воздуха, от которого воздух закачивается в поплавковые элементы рабочего органа перед опусканием его на поверхность водЫ. Когданужно притопить рабочий орган, воздух из поплавковых элементов откачивается. Закачивание и откачиваниевоздуха из поплавковых элементовпроисходит в каждом рабочем цикле;захватывания нефти рабочим органом,подведения нефти к нефтеприемномуустройству и оставление нефти наповерхности воды путем притапливаниярабочего органа для сбора нефти нефтеприемным устройством. Таким образом, происходят неоправданные затраты труда и...

Номер патента: 1030465

Опубликовано: 23.07.1983

Авторы: Громов, Омельченко, Шварцман

МПК: E02B 3/06

Метки: стенка, шпунтовая

...достаточной несущей способностью.Наиболее близкой к изобретению явля ется шпунтовая стенка, выполненная из отдельных корытообразных шпунтин, образующих зигзагообразный профиль в плане и соединенных между собой в замок 12.Однако известная конструкция не обладает достаточной прочностью и устойчи востью ввиду недостаточной жесткости шпунта.Цель изобретения - повышение прочности и устойчивости стенки путем увеличения ее жесткости.Поставленная цель достигается тем, что на каждом прямом участке зигзагообразного профиля шпунтовая стенка имеет одно и более сварных соединений двух корыто- образных шпунтин, причем замок шпунтин приварен к гребню смежной шпунтины, а их боковые грани совмещены.На фиг. 1 показана шпунтовая стенка, поперечный...

Номер патента: 1030466

Опубликовано: 23.07.1983

Авторы: Баранов, Кац

МПК: E02B 3/06

Метки: оградительное, сооружение

...на фиг.2 - то же, продольный разрез,Оградительное сооружение включает сваи 1, ростверк 2, выполненный в виде отдельных ригелей, экранов 3 и 4, связей 5 и опорных балок 6, шарнирно-неподвижные опоры 7, состоящие, например, из анкерных подушек 8, встроенных в ростверк 2, вкладышей 9, опертых на подушки 8, и балансиров 10, вмонтированных в опорные балки 6, которые в свою очередь оперты на вкладыш 9.Отдельные волногасящие экраны могут соединяться между собой. При ограничении перемещений низа экранов могут установливаться ограничители 11. На чертеже показан ограничитель в виде каменной отсыпки внутри короба на грунтовую среду 2.Сооружение работает следующим образом.От действия волновой нагрузки на установленный волногасящий экран 3...

Номер патента: 1030467

Опубликовано: 23.07.1983

Авторы: Аргал, Королев

МПК: E02B 3/16

Метки: строительных, цементации, швов

...вызывают его перемещение относительно 30 бетона первой очереди в вертикальной плоскости - плоскости шва. При этом, даже если шов уже раскрыт, упругий элемент, имеющий приливы для крепления его хомутиком, смыкается или отрывается от кор пуса вследствие нажатия бетона на боковые 35 поверхности приливов.Цель изобретения - повышение надежности работы.Эта цель достигается тем, что упругий элемент выполнен в виде усеченного конуса, а соединительный элемент - в виде штока с головкой, расположенного в центре выходного отверстия, причем головка имеет форму усеченного конуса.Кроме того, проходное отверстие на входе и выходе имеет форму круга с плавным переходом к центру в эллипс без изменения площади поперечного сечения по длине, а в головке...

Номер патента: 1030468

Опубликовано: 23.07.1983

Автор: Илюшин

МПК: E02B 3/16

Метки: противофильтрационный, экран

...- повышение эксплуатационной надежности экрана.Эта цель достигается тем, что краевые уширения расположены во взаимно перпендикулярных направлениях и отделены от железобетонных плит швами, при этом в углах четырех смежных плит краевые уширения выполнены в виде крестообразного блока, в котором размещен крестообразный уплотнительный элемент.На фиг. 1 изображена плотина с железобетонным экраном; поперечный разрез; на фиг. 2 - вид А на фиг, 1; на фиг. 3 - разрез Б - Б на фиг. 2,Противофильтрационный экран земляной плотины, включает нижний бетонный слой 1 с нанесенным на нем противофильтрационным покрытием 2, например из битума, и верхний железобетонный слой, состоящий из отдельных плит 3, По краям плит 3 на их внешней поверхности...

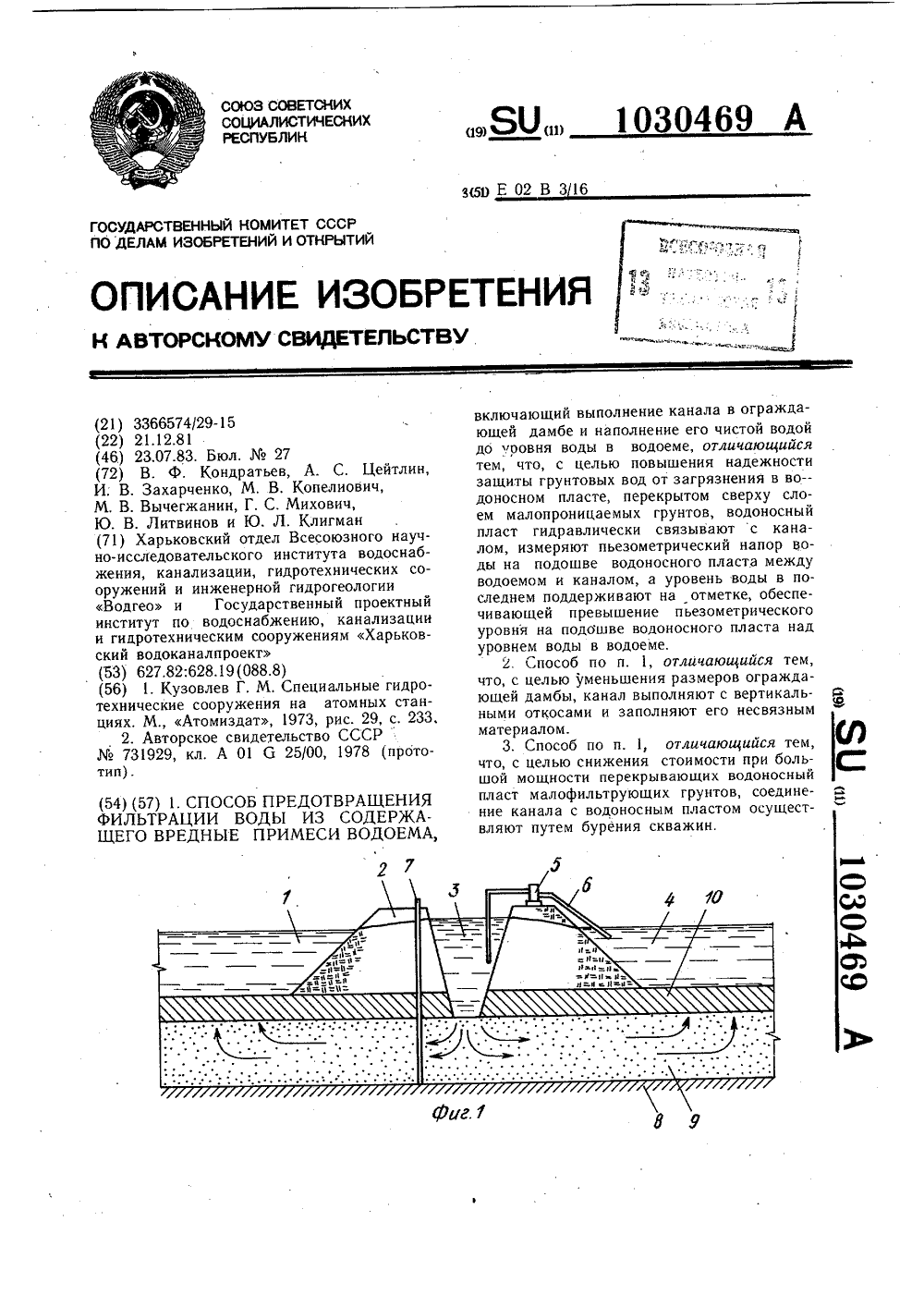

Номер патента: 1030469

Опубликовано: 23.07.1983

Авторы: Вычегжанин, Захарченко, Клигман, Кондратьев, Копелиович, Литвинов, Михович, Цейтлин

МПК: E02B 3/16

Метки: водоема, воды, вредные, предотвращения, примеси, содержащего, фильтрации

...уровень воды в канале 3 поддерживается на отметке,.обеспечивающей превышение пьезометрического уровня на подошве 8 водоносного пласта 9 над уровнем воды в водоеме 1,Для уменьшения объема и снижения стоимости ограждающей дамбы канал в ней может выполняться с вертикальными откосами и заполняться несвязным материалом. При большой мощности слоя 10 маловодопроницаемых грунтов гидравлическая связь между каналом и водоносным пластом может быть осуществлена с помощью скважин 11,В целях экономии расхода чистой воды в основании между каналом 3 и водоемом 1 выполнен противофильтрационный элемент 12.Пьезометр 7 и водоем 1 оборудуют датчиками уровней воды, показания которых передаются на устройство управления работой насосов 5, которое...

Номер патента: 1030470

Опубликовано: 23.07.1983

Авторы: Волостных, Глебов, Лысенко

МПК: E02B 3/16

Метки: противофильтрационный, экран

...проницаемости взаимно перпендикулярны.На фиг. 1 изображен протифильтрацион-,ный экран, поперечныи разрез; на фиг, 2 -ж 30схема определения места повреждения, приповреждении одного из водонепроницаемыхслоев экрана; на фиг. 3 - то же, при сквозном повреждении экрана.Экран включает водонепроницаемыеслои 1 и 2, гидравлически изолированныеслои 3 и 4 дренажа со взаимно перпендикулярными направлениями 5 и б наибольшейпроницаемости.В случае разрушения верхнего водонепроницаемого слоя экрана движение воды 40происходит только в верхнем слое 4 дренажа, а выходы фильтрационной воды в силу 2анизотропии дренажа наблюдаются только на противоположных сторонах экрана.Местоположение повреждения 7 определяют следуюшим образом.На противоположных сторонах...

Номер патента: 1030471

Опубликовано: 23.07.1983

Автор: Наторхин

МПК: E02B 7/10

Метки: бетонная, основании, плотина, скальном

...элементами 14 в зоне верхнего слоя 6 наклонной плиты 4.Поступление водного потока в фильтруюший слой 5 из водохранилища может обеспечиваться непосредственным контак 45 том водохранилища и фильтрующего слоя 5 или же за счет использования полых водозаборных элементов 15, снабженных регулируемыми заслонками 16. Эти полые водозаборные элементы 15 располагают внутри верхней пробки 8 наклонной плиты 4 с вы 50 ходом в водохранилище или же с выходом в водохранилище через породы основания, находящиеся непосредственно под плотиной и телом самой плотины. Водоввод в полые водозаборные элементы 15 из водохранилища может обеспечиваться на уровне, превышающем уровень прогнозируемых наносов в водохранилище. Сооружение предлагаемой плотины...

Номер патента: 1030472

Опубликовано: 23.07.1983

Автор: Иларов

МПК: E02B 8/06

Метки: водосбросное, мерзлых, плотин, сооружение

...равно образуются таликовые зоны.Цель изобретения - . повышение надежности сооружения за счет поддержания в мерзлом состоянии основания открытого водосбросного канала. Эта цель достигается тем, что водосброс выполнен в виде сифона, гребень которого расположен ниже дна открытого водосбросного канала. При этом, сооружение снабжено тепло- изоляционной трубой, внутри которой размещен гребень сифона.,На фиг, 1 изображена мерзлая плотина с водосбросным сооружением, поперечный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - узел 1 на фиг. 1; на фиг. 4 - узел 11 на фиг. 1; на фиг. 5 - узел 111 на фиг. 1.А В плотине 1, имеющей массив 2 многолетнемерзлых грунтов, размещен открытый водосбросной канал 3 на свайном основании ниже дна которого...

Номер патента: 1030473

Опубликовано: 23.07.1983

Авторы: Маллаев, Машкович, Саркисов

МПК: E02B 8/06

Метки: бурного, потока, расширением

...со спокойной поверхностью при пропуске бурного потока с числом Фруда больше единицы, Выступающие ребра приводят к расчленению потока на отдельные фонтанирующие струи и к резкому возмущению его свободной поверхности.Цель изобретения - удешевление конструкции за счет уменьшения ее длины и 3 повышения надежности работы.Указанная цель достигается тем, что в дне начального участка лотка выполнеНо углубление с плавным изменением уклона,а верхняя грань ребер находится на одном уровне с дном лотка.На фиг. 1 изображено устройство, вид сверху; на фиг. 2-4 - разрез А-А на фиг.1 при различных положениях примыкания лотка к каналу.Устройство представляет собой примыкающий к призматическому каналу 1 расширяющийся лоток 2 с прямолинейными стенками 3 и...

Номер патента: 1030474

Опубликовано: 23.07.1983

Автор: Докин

МПК: E02B 8/06

Метки: вихревой, гаситель, потока, энергии

...к предлагаемому по технической сущнвсти и достигаемому эффекту является вихревой гаситель энергии потока, включающий горизонтальный участок водовода, установленные в конце его и расположенные по периметру носки-трамплины, и расширение водовода 2.Однако это устройство не эффективно при истечении потока в атмосферу, так как при этом не обеспечивается взаимное гашение струй и не исключается ударное воздействие их на элементы крепления отводящего русла.Целью изобретения является повышение эффективности гашения избыточной энергии сбрасываемого потока.Поставленная цель достигается тем, что расширение водовода выполнено в виде коль цевой камеры гашения, а носки-трамплины расположены симметрично относительно вертикальной оси выходного сечения...

Номер патента: 1030475

Опубликовано: 23.07.1983

Автор: Колпачков

МПК: E02B 8/08

Метки: рыбозащитное

...со-. оружение.Известно рыбозашитное устройство, включающее источники света и зрительные ориентиры 1.Известно также рыбоотводящее устройство, включающее источники света, установленные перед водозабором 2).Недостаток известных устройств заключается в том, что они не обеспечивают выход рыб из зоны влияния водозабора.Цель изобретения - повышение эффективности рыбозащиты.Эта цель достигается тем, что устройство снабжено прозрачными . преградами, установленными перед источниками света под углом к световому лучу, а источники света расположены в плане один за другим с удалением от водозабора и направлены в его сторону.Причем преграды выполнены криволинейными, обращенными вогнутой стороной к источнику света.На чертеже изображена схема...

Номер патента: 1030476

Опубликовано: 23.07.1983

Автор: Попов

МПК: E02B 8/08

Метки: рыбозащитное

...работы РЗУ.Эта цель достигается тем, что затвор выполнен в виде цилиндрической пластины, установленной на валу, параллельном оси экрана и смещенном относительно нее,Кроме того, устройство снабжено уплотнением, закрепленным к внутренней поверхности экрана по периметру его входного отверстия.На фиг. 1 изображено РЗУ, поперечный разрез; на фиг. 2 - разрез А - А на фиг. 1 (при открытом затворе); на фиг. 3 - то же, при закрытом затворе; на фиг. 4 - схема распределения давления на затвор.Устройство включает вращающуюся сетку 1 с внешним подводом воды и экран 2, выполненный из трубы, расположенной в примыкании к врашающейся сетке 1 и имеющей со стороны сетки входное окно 3. Устройство снабжено затвором, выполненным в виде цилиндрической...

Номер патента: 1030477

Опубликовано: 23.07.1983

Авторы: Малышев, Перфилов, Скосарев, Финк

МПК: E02B 9/00

Метки: агрегатами, водосливом, возведения, гидроэлектростанции, горизонтальными, здания, капсульными, совмещенного

...части гидроагрегата и закладные детали, образующие проточный Тракт гидроагрегата, бетонируют в процессе монтажа гидроагрегата и центровки на месте установки. В перекрытиях водо- слива и машинного зала выполняют монтажные проемы, через которые на место установки опускают краном ГЭС монтажные узлы гидроагрегата. После окончания монтажа эти проемы перекрывают металлическими крышками (с герметизирующим уплотнением по периметру опирания) для возможности демонтажа в процессе эксплуатации для ремонта и профилактики 11).Известен также способ возведения совмещенного с водосливом здания ГЭС с горизонтальными капсульными агрегатами, заключающийся в выполнении бетонных работ с установкой закладных частей агрегата и пазовых закладных элементов...

Номер патента: 1030478

Опубликовано: 23.07.1983

Автор: Михневич

МПК: E02B 9/02

Метки: водоснабжения, тепловой, технического, электростанции

...система технического водоснабжения, включающая водоем. охлади- тель водозаборное сооружение и несколько водовыпускных сооружений, связанных с электростанцией водоводами 1.Недостатком такой системы водоснабжения является недостаточно полное использование охлаждающей способности прудаохладителя, а также ее сложность вследствие необходимости использования нескольких водовыпускных сооружений.Известна также система технического водоснабжения тепловой электростанции, включающая водоем-охладитель с береговым водовыпускным сооружением и водозаборным сооружением, имеющим оголовок 2 .Недостаток известного устройства заключается в низком использовании охлаждающей способности водоема-охладителя.Цель изобретения - повышение эффективности...

Номер патента: 1030479

Опубликовано: 23.07.1983

Авторы: Бычков, Клигман, Ковтун, Литвинов, Нетюхайло, Тележкин, Шеренков

МПК: E02B 9/04

Метки: водозаборного, водоприемный, оголовок, сооружения

...конструкцией известного сооружения. Кроме того, устройство глухого донного порога препятствует промыву сооружения от наносов во время паводка. Все это приводит к нарушениям работы водо- приемного оголовка.Цель изобретения - повышение надежности работы оголовка в период шугохода.Эта цель достигается тем, что дно аванкамеры выполнено в виде фильтрующего элемента и размещено над приемной камерой.При этом, водоприемный оголовок имеет жалюзи, размещенные в лобовой части аванкамеры.На фиг. 1 изображен водоприемный ого ловок, в аксонометрии; на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А - А на фиг. 2; на фиг. 4 - разрез Б-Б на фиг, 2Водоприемный оголовок включает наружные глухие стенки.1, расположенные парал лельно им...

Номер патента: 1030480

Опубликовано: 23.07.1983

Авторы: Березинский, Жеребцов, Зайцев, Лгалов, Ляпин, Михайлов, Полинковский

МПК: E02B 9/06

Метки: большого, водовода, диаметра, монтажных, секций, соединение, стыковое

...установленные в зазоре между цилиндрическими железобетонными оболочками с металлической облицовкой герметизирующий и несущий элементы, при этом края герметизирующего элемента закреплены на фланцах 2.Однако известное стыковое соединение ненадежно в работе в условиях температурных перепадов и трудоемко в изготовлении.Цель изобретения - упрощение монтажа и повышение надежности в работе,Указанная цель достигается тем, что герметизирующий элемент выполнен в. виде плоского кольца из отрезков трубы, ориентированных вдоль оси водовода, а фланцы выполнены кольцевыми и также размещены вдоль оси водовода.На чертеже представлен фрагмент стыкового соединения.Стыковое соединение включает цилиндрические железобетонные оболочки 1 с...

Номер патента: 1030481

Опубликовано: 23.07.1983

Автор: Бердянский

МПК: E02B 11/00

Метки: дренажных, муфта, соединения, труб

...труб, что усложняет технологию изготовления муфт и монтажа.Цель изобретения -- упрощение технологии изготовления и монтажа.Поставленная цель достигается тем, что в корпусе муфты на границе посадочных частей во впадинах гофр равномерно по окружности выполнены два ряда просечек с язычками, отогнутыми внутрь.На фиг, 1 изображена муфта с дренажными трубами, обший вид; на фиг, 2 то же, продольный разрез.Муфта для соединения дренажных труб, выполненная из эластичного материала, состоит из корпуса 1 с посадочными частями 2, выполненных в виде патрубков, и средней промежуточной части 3. Посадочные части 2 и средняя часть 3 снабжены продольными гофрами, Между средней частьк 3 и посадочными частями 2 во впадинах 4 гофр равномерно по окружности...

Номер патента: 1030482

Опубликовано: 23.07.1983

Авторы: Майорчик, Митрахович, Немиро

МПК: E02B 11/00

Метки: мелиоративная

...к сифонным трубопроводам.На фиг, 1 изображена мелиоративнаясистема, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Мелиоративная система включает колодец 1 с расширенным оголовком 2, дренажные скважины 3 с расширенными оголовками 4, соединенные с колодцем 1, в котором расположен погружной насос 5 при помощи сифонных трубопроводов 6 с задвижками 7 - 10, В расширенном оголовке 2 установлен трубопровод 11 с задвижками 12 и 13. Погружной насос 5 соединен с отводящими трубопроводами 14 при по мощи задвижки 15. Коллекторы 16 соединены непосредственно с сифонными трубопроводами 6. На коллекторах 16 установлены дренажные колодцы 17 с задвижками 18. Регулирующая дренажная сеть представлена дренами 19 на поле 20 и дренами 21 на поле 22....
